电渣压力焊作业指导书

钢筋电渣压力焊作业指导书1.0适用范围：用于现浇钢筋砼结构中竖向或斜向（倾斜度在４：１范围内）钢筋的接长。

2.0操作规程：2.1根据所选机型按附录的接线图接好线路。

2.2根据待焊钢筋直径，参照出厂说明书提供的技术参数调整弧焊机电流至所需位置。

2.3打开控制电源开关,观察电源指示灯是否正常。

2.4用焊机机头的下夹具夹住固定的下钢筋，下钢筋端头伸在焊剂筒中偏下位置；对于齿轮式机头则将上夹具摇到距上止点15mm处，把待焊钢筋夹在上夹具上；对于杠杆式机头则是将杠杆置于水平位置，把待焊钢筋夹在上夹具上。

2.5使上下钢筋端头顶住，并应接触良好，装上焊剂筒，底部放上合适的石棉防漏垫，将下部间隙堵严，关闭焊剂盒，将干燥的焊剂倒入筒中，以装满为止。

2.6做好上述准备工作后，可以开始焊接。

对于齿轮式机头，搬动机头控制盒上的按钮开关至焊接位置，这时接通焊接电源，立即摇动手柄，提升上钢筋2～4mm引燃电压，观察电压表，使电压稳定在25～45v之间;如电压偏低，反时针摇动手柄，如电压偏高，则顺时针摇动手柄,参考机头仪表盒上的数字时间显示，当各项技术参数符合要求时，迅速顺时针摇动手柄下送钢筋，并用力顶紧，同时置仪表盒上的按钮开关于“停止”位置，断掉焊机电源，至此一个接头焊接完毕；对于杠杆式机头，焊接时按下手把的控制开关，并轻轻按动手把引燃电弧使监视器指针在“电渣—电弧”位置，数字显示时间达到要求后，迅速抬起后把，使钢筋接口处产生一定压力，并同时释放控制开关，至此焊接过程结束。

2.7焊口焊完后，隔2～3分钟，打开焊剂盒回收未熔焊剂。

3.0质量、技术要求及验收标准：3.1材质要求：3.1.1焊接所用的热轧钢筋、热处理钢筋等的质量，应符合现行国家标准的规定。

3.1.2钢筋应有出厂质量证明书或试验报告，钢筋表面或每捆钢筋均应有标志，进场时应按炉罐（批）号及直径d分批检验。

3.1.3上下钢筋端部要直，端面上基本要平，焊接前要进行除锈、去污处理。

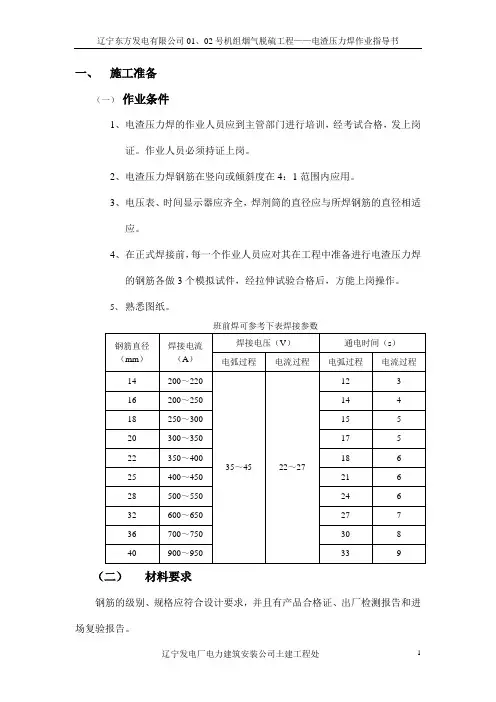

一、施工准备（一）作业条件1、电渣压力焊的作业人员应到主管部门进行培训，经考试合格，发上岗证。

作业人员必须持证上岗。

2、电渣压力焊钢筋在竖向或倾斜度在4：1范围内应用。

3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。

4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。

5、熟悉图纸。

班前焊可参考下表焊接参数（二）材料要求钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。

（三）施工机具焊接电源、控制箱、操作箱、焊接机头等。

二、质量要求钢筋电渣压力焊接工程质量要求参考《钢筋焊接及验收规程》JGJ18-2003 J253-2003施工。

三、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球（也可省去）→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查四、操作工艺（一）电渣压力焊可采用交流或直流电源。

焊机容量应根据所焊钢筋直径选定。

（二）焊接时，应根据班前焊所确定的焊接参数来进行操作。

（三）电渣压力焊工艺过程应符合下列要求：1、焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动。

2、引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。

铁丝圈引弧法是将铁丝圈放在上下钢筋端头之间，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。

铁丝圈采用直径0.5～1.0mm退火铁丝，圈径不小于10mm。

当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法。

3、直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧。

这种过程很短。

当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。

4、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。

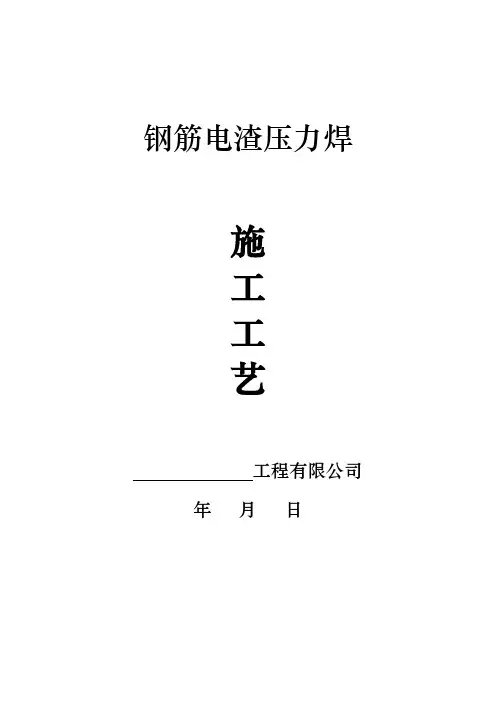

钢筋电渣压力焊施工工艺工程有限公司年月日钢筋电渣压力焊作业指导书第1章工程概况本工程为大屯矸石电厂135MW 机组技改工程根据工程实际情况及有关现行规范对钢筋接头的质量要求本工程中的柱等竖向钢筋接头采用电渣压力焊的接头形式为了保证钢筋的焊接质量满足钢筋焊接及验收规程规定特制定本作业指导书第2章焊接设备与焊剂电渣压力焊的焊接设备包括焊接电源焊接机头控制箱焊剂填装盒等第1节焊接电源本工程采用的焊接电源为一台JSD-1000 型的焊机可供数个机头交替用电电缆与机头的连接采用插接的形式以获得较高的生产效率第2节焊接机头焊接机头是实现竖向钢筋电渣压力焊接并取得优质接头的关键部件为此应满足以下要求1 小巧轻便对密集钢筋或高空作业的焊接有较大的适应性2 监控手段齐全易于掌握以减小对操技能的依赖性3 对中迅速准确能保证焊接质量的稳定性第3节焊剂盒与焊剂焊剂盒呈圆形由两半圆形铁皮组成内径为80-100 ㎜与所焊钢筋的直径相适应焊剂盒与焊搪机头分开当焊接完成后先拆机头待焊接接头保温一段时间后再拆焊剂盒特别是在环境温度较低时可避免发生冷淬现象第3章焊接工艺竖向钢筋电渣压力焊的工艺过程包括引弧电弧电渣和顶压过程第1节引弧过程引弧的过程采用直接引弧法直接引弧法是在通电后迅速将上钢筋提起使两端头之间的距离为2-4 ㎜引弧这种过程很短当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时可以多次把上钢筋移下与下钢筋短接后再提起达到引弧的目的第2节电弧过程亦称造渣过程靠电弧的高温作用将钢筋端头凸出的部分不断烧化同时将接口周围的焊剂充分熔化形成一定深度的渣池第3节电渣过程渣池形成一定深度后将上钢筋缓缓插入渣池中此时电弧熄灭进入电渣过程由于电流直接通过渣池产生大量的电阻热使渣池温度升到近200 0 将钢筋端头迅速而均匀地熔化其中上钢筋端头熔化量比下钢筋大一倍经熔化后的上钢筋端面呈微凸形并在钢筋的端面上形成一个由液态向固态转化的过渡薄层第4节挤压过程电渣压力焊的接头是利用过渡层使钢筋端部的分子与原子产生巨大的结合力完成的因此在停止供电的瞬间对钢筋施加挤压力把焊口部分熔化的金属熔渣及氧化物等杂质全部挤出结合面由于挤压时焊口处于熔融状态所需的挤压力很小对各种规格的钢筋仅为0.2-0.3KN第4章焊接参数电渣压力焊的焊接参数主要包括焊接电流焊接电压和焊接时间等第1节焊接电流钢筋电渣压力焊的热效率较高其中焊接电流比闪光对焊小一半宜按钢筋端头面积取0.8-0.9A/㎜2第2节焊接电压电渣压力焊过程中焊接电压是变化的当引弧后进入电弧稳定燃烧过程时电压为40-50V 当钢筋与焊剂熔化进入电渣过程时电压为22-27V 如电压过高易再度产生电弧现象过低则易产生夹渣缺陷焊接电压易受网路电压和操作因素的影响而波动为了确保焊接质量应使波动值控制在+5 V 的范围内第3节焊接时间是指电弧过程和电渣过程的延续时间引弧和挤压是瞬间其耗时可忽略不计焊接时间长短根据钢筋直径确定电弧和电渣的时间比为3：1 如因引弧不顺利或网路电压偏低总的焊接时间必须相应延长延长的时间只能加在电弧过程之中第5章质量检验外观检查钢筋电渣压力焊的接头应符合下列要求1 接头焊包应饱满和比较均匀钢筋表面无明显烧伤等缺陷2 接头处钢筋轴线的偏移不得超过钢筋直径的0.1 倍同时不得大于2 ㎜3 接头处弯折不得大于4 度第6章安全文明施工措施1 每天召开班前交底会由班组长布置当天的施工任务操作要求和应注意的问题严格按操作规程进行作业2 检查和维护现场的各种安全设施和劳动保护器具3 焊接电源应有专用开关和漏电保护器做到一机一闸一保护4 具体操作工人应戴绝缘手套脚下应垫有干燥木板或采取其它绝缘措施5 下班后配电箱应落闸上锁清扫现场工作面做到工完料净场地清6 现场的成品半成品废品应按要求分别堆放到指定地点不得随意乱放附件一：工程质量保修书甲方：乙方：甲乙双方于年月日签署了工程合同，为保证该合同范围内乙方承建的工程在一定使用期限内正常使用，维护建筑工程所有者、使用者的合法权益，明确双方权利与义务，甲乙双方经协商签定本协议。

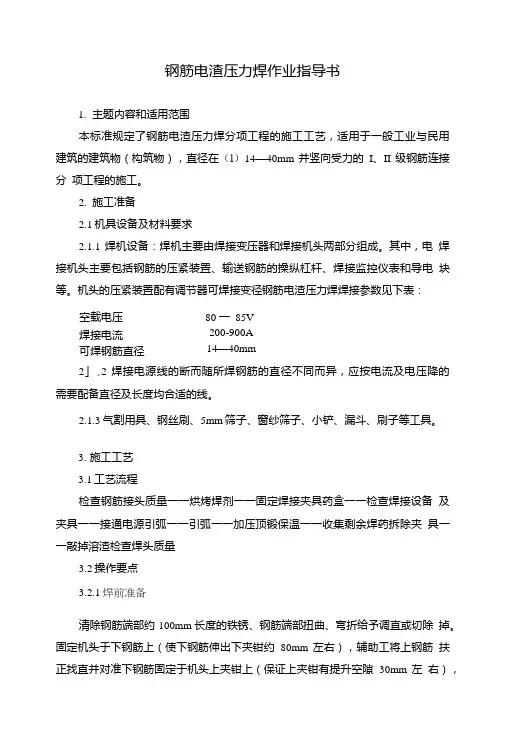

钢筋电渣压力焊作业指导书1.主题内容和适用范围本标准规定了钢筋电渣压力焊分项工程的施工工艺，适用于一般工业与民用建筑的建筑物（构筑物），直径在（l）14—40mm并竖向受力的I、II级钢筋连接分项工程的施工。

2.施工准备2.1机具设备及材料要求2.1.1焊机设备：焊机主要由焊接变压器和焊接机头两部分组成。

其中，电焊接机头主要包括钢筋的压紧装置、输送钢筋的操纵杠杆、焊接监控仪表和导电块等。

机头的压紧装置配有调节器可焊接变径钢筋电渣压力焊焊接参数见下表：空载电压80 一85V焊接电流200-900A可焊钢筋直径14—40mm2」.2焊接电源线的断而随所焊钢筋的直径不同而异，应按电流及电压降的需要配备直径及长度均合适的线。

2.1.3气割用具、钢丝刷、5mm筛子、窗纱筛子、小铲、漏斗、刷子等工具。

3.施工工艺3.1工艺流程检查钢筋接头质量一一烘烤焊剂一一固定焊接夹具药盒一一检查焊接设备及夹具一一接通电源引弧一一引弧一一加压顶锻保温一一收集剩余焊药拆除夹具一一敲掉溶渣检查焊头质量3.2操作要点3.2.1焊前准备清除钢筋端部约100mm长度的铁锈、钢筋端部扭曲、弯折给予调直或切除掉。

固定机头于下钢筋上（使下钢筋伸出下夹钳约80mm左右），辅助工将上钢筋扶正找直并对准下钢筋固定于机头上夹钳上（保证上夹钳有提升空隙30mm左右），要求上下钢筋同心竖肋对齐。

在两钢筋接触处放入引弧铁丝圈。

上焊药盒, 在剂盒斜底与卜•钢筋间隙处塞严石棉布垫，最后将干燥431焊剂灌入药盒。

3.2.2施焊A、准备：接通电源，调节好电流、通电时间。

B、施焊：按下对焊开关，立即将上钢筋提升2-4mm引燃电弧，使上下钢筋受电弧热而局部溶化周围焊剂形成溶渣，根据操作箱上电压表控制上下钢筋间隙确保规定渣池电压，待钢筋溶化量及通电时间达到预定程度后，自动停电，铃声信号响，操作箱的电压表指示消灭，迅速顶压，焊接过程完成。

C、卸机头：待钢筋冷却两分钟后即松开上下夹钳，打开焊剂药盒冋收焊剂, 然后松开下夹具，取下机头，敲去渣壳，漏出焊包，至U此，接头即全部结束。

电渣焊作业指导书-2重庆轻轨项目经理部施工作业指导书第 1 页共 4 页生效日期：2003年7月15日编写：批准：1、目的为了确保钢筋焊接质量，使焊接作业标准化、规范化，特制定本作业指导书。

2、适用范围本作业指导书适用于重庆轻轨较新线一期工程大堰村车站工程3、工作流程3.1施焊前，应将钢筋端部120㎜范围内的铁锈、杂质刷净、焊药应在250ºC烘烤2h。

3.2钢筋置于夹具钳口内应使轴线在同一直线上，并夹紧，不得摇晃，以防止上下钢筋错位和夹具变形。

3.3采用手工电渣压力焊宜用直接引弧法，先使上、下钢筋接触，通电后将上钢筋提升2~3㎜，然后继续提升数毫米，待电弧稳定后，随着钢筋的融化再使上钢筋逐渐下降，此时电弧熄灭，转化为电渣过程，焊接电流通过渣池产生电阻热，使钢筋端部融化，待熔化留量达到规定数值（约30~40㎜）后，切断电源，用适当压力迅速顶压使之挤出，熔化金属形成坚实接头，冷却1`3min 后，方可卸掉夹具并敲掉熔渣。

四周焊包应均匀，凸出钢筋表面的高度应大于或等于4㎜。

3.4焊接时应加强对电源的维护管理，严禁钢筋接触电源。

焊机必须接地，焊接导线及钳口接地处应有可靠绝缘，变压器和焊机不得超负荷使用。

3.5现浇钢筋砼结构中竖向或斜向（倾斜度在4：1范围内）钢筋的连接，宜采用电渣压力焊。

3.6电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋直径选定。

3.7焊接夹具应有刚度，在最大允许荷载下应移动灵活，操作便利。

焊剂筒的直径应与所焊钢筋直径相适应。

电压表、时间显示器应配备齐全。

3.8 电渣压力焊焊接参数应包括焊接电流、电压和通电时间，并符合表3.8的规定。

3.9 电渣压力焊接头应逐个进行外观检查，当进行力学性能试验时，应从每批接头中随机切取3个试件作拉伸实验且应按下列规定抽取试件：3.9.1在现浇钢筋砼多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头应作为一批。

钢筋电渣力焊作业指导书一、作业准备1. 确保作业场所通风良好，没有易燃易爆物品。

2. 准备好所需的电渣力焊设备和材料，包括焊接机、电极、钢筋等。

3. 检查焊接机和电极，确保设备完好无损。

4. 穿戴好防护装备，包括焊接面罩、焊手套、防护鞋等。

二、作业操作1. 清理钢筋表面，确保焊接部位干净无油污、锈蚀等。

2. 调整焊接机的电流和电压，根据钢筋的规格和厚度进行合适的设置。

3. 选择合适的电极，根据钢筋的材质和焊接要求进行选择。

4. 将电极插入焊接机的电极头，并确保紧固牢固。

5. 开启焊接机，等待电极熔化后，将电极与钢筋接触，开始焊接。

6. 焊接时要保持稳定的焊接速度和角度，确保焊缝的质量。

7. 焊接完成后，及时关闭焊接机，等待焊接部位冷却后进行下一步操作。

三、安全注意事项1. 在作业过程中，要注意防止电极和钢筋的短路，避免产生火花。

2. 焊接时要注意防止烟尘和有害气体的产生，保持作业场所的通风良好。

3. 在操作焊接机时，要注意防止触电和烫伤，确保安全操作。

4. 焊接完成后，要及时清理焊接场地，避免产生火灾隐患。

四、质量要求1. 焊接质量要符合相关标准和规定，焊缝应牢固、均匀、无裂纹。

2. 焊接部位应平整、美观，无气孔、夹渣等缺陷。

3. 焊接后的钢筋应符合设计要求，具有足够的承载能力和抗震性能。

五、作业总结1. 在作业结束后，要对焊接设备进行清洁和维护，确保设备的正常使用。

2. 对作业过程中出现的问题和不足进行总结和反思，及时改进和提高作业质量。

3. 对作业中的安全隐患和事故进行分析和整改，确保作业安全。

以上就是钢筋电渣力焊作业指导书的内容，希望能够对大家在进行钢筋电渣力焊作业时有所帮助。

在作业过程中，一定要严格按照操作规程进行操作，确保作业质量和安全。

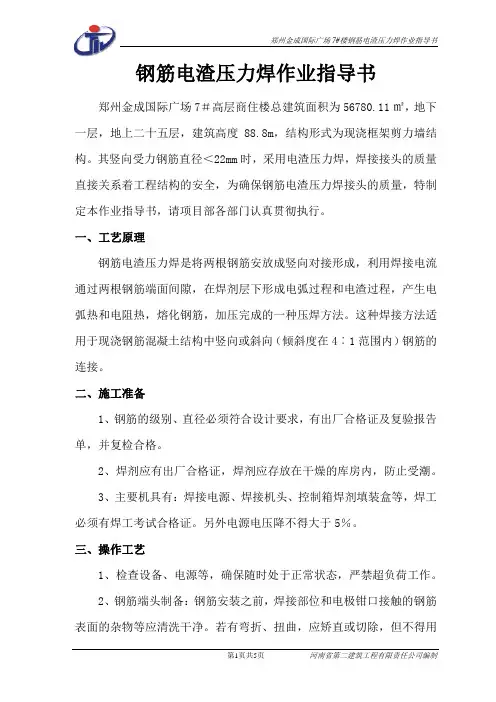

钢筋电渣压力焊作业指导书郑州金成国际广场7＃高层商住楼总建筑面积为56780.11㎡，地下一层，地上二十五层，建筑高度88.8m，结构形式为现浇框架剪力墙结构。

其竖向受力钢筋直径＜22mm时，采用电渣压力焊，焊接接头的质量直接关系着工程结构的安全，为确保钢筋电渣压力焊接头的质量，特制定本作业指导书，请项目部各部门认真贯彻执行。

一、工艺原理钢筋电渣压力焊是将两根钢筋安放成竖向对接形成，利用焊接电流通过两根钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

这种焊接方法适用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4︰1范围内）钢筋的连接。

二、施工准备1、钢筋的级别、直径必须符合设计要求，有出厂合格证及复验报告单，并复检合格。

2、焊剂应有出厂合格证，焊剂应存放在干燥的库房内，防止受潮。

3、主要机具有：焊接电源、焊接机头、控制箱焊剂填装盒等，焊工必须有焊工考试合格证。

另外电源电压降不得大于5％。

三、操作工艺1、检查设备、电源等，确保随时处于正常状态，严禁超负荷工作。

2、钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的钢筋表面的杂物等应清洗干净。

若有弯折、扭曲，应矫直或切除，但不得用锤击矫直。

3、选择焊接参数，其主要参数包括：焊接电流、电压和焊接通电时间。

见附表一：附表一：钢筋电渣压力焊焊接参数4、安装焊接夹具和钢筋：夹具的下钳口夹紧下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的掩埋深度。

钢筋一经夹紧，不得晃动。

5、竖向钢筋电渣压力焊的过程包括：引弧、电弧、电渣和顶压过程。

5.1、引弧过程：直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧。

当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。

5.2、电弧过程靠电弧的高温作用，将钢筋端头的凸出部分不断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。

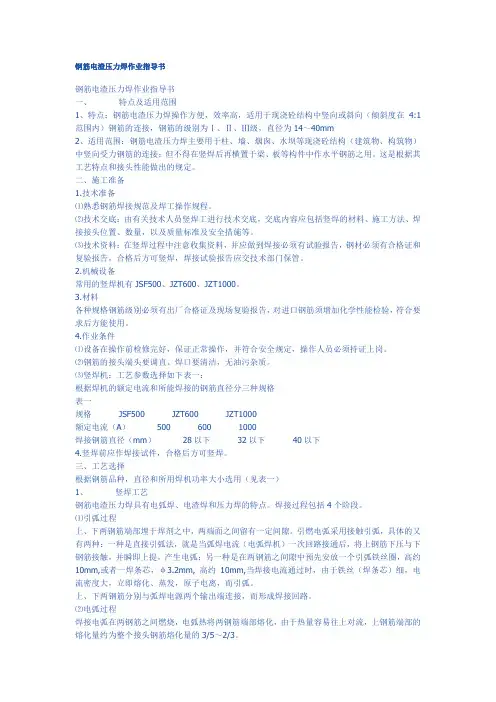

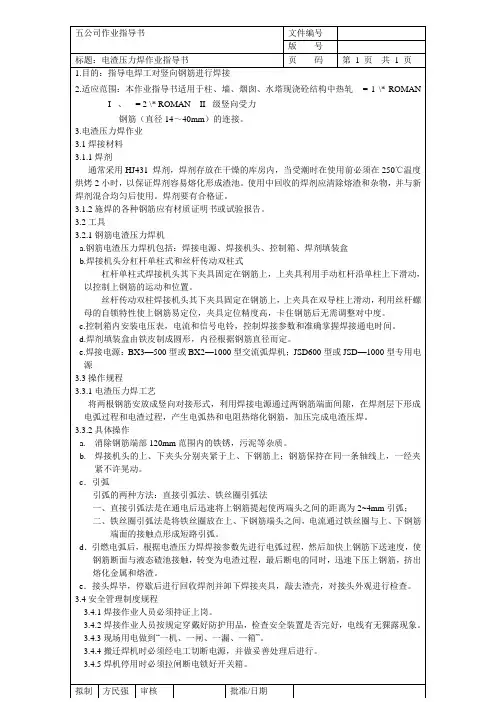

钢筋电渣压力焊作业指导书钢筋电渣压力焊作业指导书一、特点及适用范围1、特点：钢筋电渣压力焊操作方便，效率高，适用于现浇砼结构中竖向或斜向（倾斜度在4:1范围内）钢筋的连接，钢筋的级别为Ⅰ、Ⅱ、Ⅲ级，直径为14～40mm2、适用范围：钢筋电渣压力焊主要用于柱、墙、烟囱、水坝等现浇砼结构（建筑物、构筑物）中竖向受力钢筋的连接；但不得在竖焊后再横置于梁、板等构件中作水平钢筋之用。

这是根据其工艺特点和接头性能做出的规定。

二、施工准备1.技术准备⑴熟悉钢筋焊接规范及焊工操作规程。

⑵技术交底：由有关技术人员竖焊工进行技术交底，交底内容应包括竖焊的材料、施工方法、焊接接头位置、数量，以及质量标准及安全措施等。

⑶技术资料：在竖焊过程中注意收集资料，并应做到焊接必须有试验报告，钢材必须有合格证和复验报告，合格后方可竖焊，焊接试验报告应交技术部门保管。

2.机械设备常用的竖焊机有JSF500、JZT600、JZT1000。

3.材料各种规格钢筋级别必须有出厂合格证及现场复验报告，对进口钢筋须增加化学性能检验，符合要求后方能使用。

4.作业条件⑴设备在操作前检修完好，保证正常操作，并符合安全规定，操作人员必须持证上岗。

⑵钢筋的接头端头要调直、焊口要清洁，无油污杂质。

⑶竖焊机：工艺参数选择如下表一：根据焊机的额定电流和所能焊接的钢筋直径分三种规格表一规格JSF500 JZT600 JZT1000额定电流（A）500 600 1000焊接钢筋直径（mm）28以下32以下40以下4.竖焊前应作焊接试件，合格后方可竖焊。

三、工艺选择根据钢筋品种，直径和所用焊机功率大小选用（见表一）1、竖焊工艺钢筋电渣压力焊具有电弧焊、电渣焊和压力焊的特点。

焊接过程包括4个阶段。

⑴引弧过程上、下两钢筋端部埋于焊剂之中，两端面之间留有一定间隙。

引燃电弧采用接触引弧，具体的又有两种：一种是直接引弧法，就是当弧焊电流（电弧焊机）一次回路接通后，将上钢筋下压与下钢筋接触，并瞬即上提，产生电弧；另一种是在两钢筋之间隙中预先安放一个引弧铁丝圈，高约10mm,或者一焊条芯，φ3.2mm, 高约10mm,当焊接电流通过时，由于铁丝（焊条芯）细，电流密度大，立即熔化、蒸发，原子电离，而引弧。

钢筋电渣力焊作业指导书1. 引言钢筋电渣力焊是一种常用于连接钢筋的焊接方法，它具有焊接速度快、焊缝质量高等优点。

本作业指导书旨在提供钢筋电渣力焊的作业指导和操作规范，以确保焊接过程安全、高效、质量可靠。

2. 作业准备在进行钢筋电渣力焊作业前，需要做好如下准备工作：•确保焊接设备和工具完好，并进行必要的维护；•配备适当的个人防护装备，如焊接面罩、耐热手套等；•准备焊材、电极等焊接材料，并保证其质量符合要求；•确定焊接区域的施工条件，如温度、湿度等；•根据焊接设计图纸确定焊接位置和焊缝形状。

3. 操作步骤3.1 准备工作在进行钢筋电渣力焊之前，需按以下步骤进行准备工作：1.清除焊接区域的污物和锈蚀，确保焊接接触面干净；2.使用适度比例的砂轮进行打磨，以光亮度达到要求；3.根据焊接要求，将被焊接的钢筋进行对齐和临时固定。

3.2 焊接操作完成准备工作后，按照以下步骤进行钢筋电渣力焊操作：1.将焊接设备接通电源，并设置合适的电流和焊接时间；2.选择合适的电极片，并用电极夹固定在焊接设备上；3.将电极离合器置于合适的位置，确保电极片与被焊接的钢筋接触良好；4.手持电焊刀，将电极片自电极夹取下，对准焊接位置；5.按下电焊刀按钮，使电极片与钢筋产生电弧，开始焊接；6.在焊接过程中，保持电长适中，控制焊接速度，保证焊缝均匀；7.完成焊接后，松开电焊刀按钮，断开电弧；8.使用钢刷清除焊渣和焊接区域污物。

4. 安全注意事项在进行钢筋电渣力焊作业时，务必遵守以下安全注意事项：1.操作人员应佩戴个人防护装备，包括焊接面罩、耐热手套等；2.焊接设备应放置在平稳牢固的工作台上，以免发生意外；3.焊接区域应有足够的通风条件，防止有害气体积聚；4.焊接设备的电源应与其它电源分开，避免发生电击事故；5.避免接触焊接电极和被焊接钢筋等高温部件，以免烫伤。

5. 结束语以上即为钢筋电渣力焊作业指导书，希望能对钢筋电渣力焊的操作提供一定的帮助。

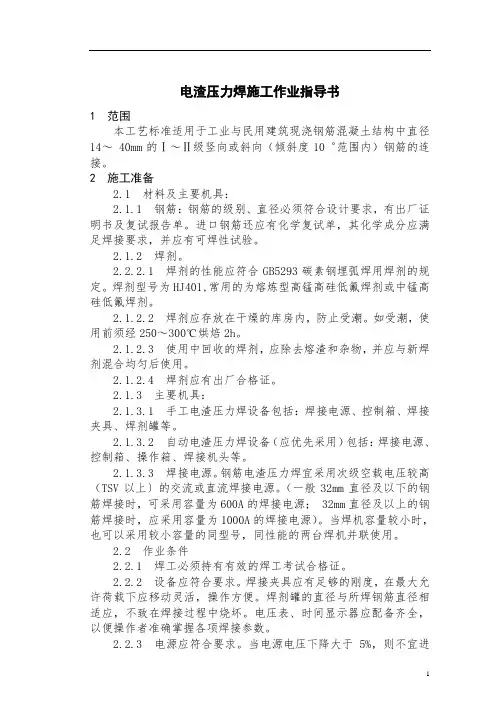

电渣压力焊施工作业指导书1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度10゜范围内）钢筋的连接。

2 施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2 焊剂。

2.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2h。

2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.1.2.4 焊剂应有出厂合格证。

2.1.3 主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。

2.1.3.3 焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕的交流或直流焊接电源。

（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。

2.2.2 设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

2.2.3 电源应符合要求。

当电源电压下降大于5%，则不宜进行焊接。

2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

电渣压力焊(现场焊接)施工作业指导书本作业指导书适用于施工现场的所有焊接施工。

以下重点阐述电渣压力焊的施工及质量、安全措施，其他焊接施工的安全防护措施与此相同。

1、施工准备1.1、材料(1)钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

(2)电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。

钢筋端部200mm范围内不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊施工。

处理钢筋时应在当天进行，防止处理后再生锈。

(3)焊剂：须有出厂合格证，化学性能指标应符合有关规定。

在使用前，须经恒湿250℃烘焙1～2小时，焊剂回收重复使用时，应除去熔渣和杂物并经干燥。

1.2、机具设备(1)电渣焊机。

(2)焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。

焊接电缆的断面面积应与焊接钢筋大小相适应。

焊接电缆以及控制电缆的连接处必须保持良好接触。

(3)焊剂盒：应与所焊钢筋的直径大小相适应。

(4)石棉绳：用于填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄漏。

(5)铁丝球：用于引燃电弧。

用22号或20号镀锌铁丝绕成直径约为10mm的圆球，每焊一个接头用一颗。

(6)切割机或圆片锯：用于切割钢筋。

1.3、作业条件(1)焊工应经过有关部门培训、考核，持证上岗。

焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

(2)机具设备以及辅助设备等应齐全、完好。

施焊前必须认真检查机具设备是否处于正常状态。

焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。

(3)钢筋端头已处理好，并清理干净，焊剂干燥。

2、操作工艺电渣压力焊焊接工艺分为“造渣过程”和“电渣过程”两个过程。

(1)“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐烧平。

电渣压力焊作业指导书一、施工准备1、材料：所焊接的钢筋必须有出厂合格证与复试合格报告。

焊钢筋用的焊药必须由专业厂家提供，有出厂合格证及复试合格证报告。

2、机械：电焊机2台（BX2—500）型，卡具10个，控制箱2个，焊剂填装盒6个。

3、人员：焊工必须具有焊接操作合格证。

4、电源：电压稳定，供电条件好。

5、环境：气候较好，风力小，不致使钢筋吹倒。

对在比较高的位置接头，应搭好牢固的钢管脚手架及操作平台。

6、操作准备：施焊前先摸拟试焊，调节施焊参数，调到摸拟试件试验合格为止确定的参数。

所有的钢筋接头端部必须平直，端头切口平整。

二、操作工艺1、首先要明确焊接工艺：即引弧电弧电渣挤压。

2、引弧采用直接引弧法，即通电后迅速将上钢筋提起，使两端头之间距离为2~4mm引弧。

当引弧困难时可以多次把上钢筋移下与下钢筋接触后再引弧以便引弧。

3、电弧过程：通过电弧的高温将钢筋端头的凸出部分不断烧化，同时将接口周围焊剂充分熔化，形成一定深度的渣池。

4、电渣过程：渣池形成以后，将上钢筋缓缓插入渣池内，此时电弧熄灭进入电渣过程。

由于电流同时通过渣池，产生大量的电阻热，使温度升到近2000℃，将钢筋端头迅速而均匀地熔化。

其中上钢筋端头比下钢筋端头熔化比量大一倍，经熔化后上钢筋端面呈微凸形，并在钢筋的端面上形成一由液态向固态转化的过渡薄层。

5、挤压过程：电渣压力焊接头是利用过程过渡层使钢筋端部的分子与原子产生大量的结合力完成的。

因此在停止供电的瞬间对钢筋施加压力把焊口部分熔化的金属熔渣及氯化物等杂质全部挤出结合面。

6、焊接参数（1）焊接电源：按截面取0.6~0.8A/mm2。

（2）焊接电压：引弧后电弧过程的电压为40~45V。

电渣过程电压为22~27V，为保证焊接质量，必须把电压控制在±5V的范围。

（3）焊接时间：根据现场试验钢筋直径大小确定，主要考虑电弧电渣过程，其中电弧、电渣的时间比为3：1。

三、质量标准保证项目：1、钢筋必须有出厂合格证，复试合格报告。

钢筋电渣压力焊接施工作业指导书QX-ZY-2002-051、主题内容及适用范围本作业指导书讲述了钢筋电渣压力焊的机具、焊接工艺及质量要求，适用于钢（Ⅰ-Ⅱ）的电渣压力焊焊接施工。

2、施工准备2.1对施工机具的选择和准备2.2焊接材料的准备。

3、施工操作要求3.1电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部迷熔化，然后施工压力使钢筋焊接。

这种方法适用于竖向钢筋焊接接长（Ⅰ-Ⅱ级钢筋），比电弧焊工效高、成本低，且容易掌握，多用于现浇钢筋混凝土结构竖向钢筋的接长。

3.2施工机具电渣压力焊选用的弧焊机与所焊接的钢筋直径大小有关，焊接直径d≤22cm的钢筋时可采用一台20KVA交流弧焊机；当焊接直径d＞22mm的钢筋时，可采用一台40KVA弧焊机或二台20KVA弧焊机并联使用。

焊接夹具由上钳口（活动电极）、下钳口（固定电极）、加压机构（操纵杆、标尺、滑动架）及焊剂盒组成。

3.3焊接工艺施焊前先将钢筋端部120mm范围内铁锈、杂质刷净，把钢筋安装于夹具钳口内夹紧，在两根钢筋接头处放一铁丝小球（钢筋端面较平整而焊机功率又较小时）。

然后，在焊剂盒内装满焊剂。

施焊时，接通电源使小球（或导电剂）、钢筋端部及焊剂相断溶化，形成渣池；维持数秒后，用操纵压杆使钢筋缓缓下降，熔化量达到规定数值（用标尺控制）后，切断电路，用力迅速顶压，挤出金属熔渣和熔化金属，形成坚实的焊接接头。

待冷却1-3min 后，打开焊剂盒，卸下夹具。

3.4焊接参数3.5.1外观检查3.5.1.1焊包均匀，不得有裂缝、烧伤等缺陷。

3.5.1.2上下钢筋的轴线一致，其最大偏移不得超过0.1d，同时不得大于2mm。

3.5.1.3接头处弯折不大于4°3.5.2强度检查3.5.2.1按对焊接中规定的批量标准，以300个接头为一组，切取3个试件做抗拉试验，要求焊接接头强度不低于原钢筋强度。

3.5.2.2试验结果如有一个试件低于有关规定，由必须切取两倍数量的试件进行复查，在复查中如仍有一个试件达不到要求，则该批接头即为不合格品。

电渣压力焊作业指导书一、背景介绍电渣压力焊是一种常见的金属焊接方法，广泛应用于制造业领域。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保电渣压力焊作业的安全和质量。

二、作业准备1. 确保所有操作人员已经接受过相关的培训，并具备相应的焊接技能。

2. 确保所使用的设备和工具处于良好的工作状态，并进行必要的维护和检修。

3. 准备所需的焊接材料，包括焊接电极、焊接材料等。

三、操作步骤1. 检查工件：首先，检查待焊接的工件是否具备焊接条件，如表面清洁、无明显缺陷等。

2. 准备工作：将工件放置在焊接台上，并根据焊接要求调整焊接机的参数，如焊接电流、焊接时间等。

3. 安装电极：根据工件的形状和尺寸选择合适的电极，并将其安装到焊接机上。

4. 调试焊接机：在进行正式焊接之前，进行焊接机的调试，确保焊接机的工作正常。

5. 进行焊接：将电极与工件接触，开始进行焊接。

根据焊接要求，控制焊接时间和焊接压力。

6. 检查焊缝：焊接完成后，对焊缝进行检查，确保焊接质量符合要求。

7. 清理工作：清理焊接过程中产生的焊渣和杂物，保持工作环境整洁。

四、安全注意事项1. 操作人员应佩戴防护装备，包括焊接手套、防护眼镜等。

2. 在进行焊接时，确保周围没有易燃物品，以防火灾发生。

3. 避免长时间暴露在焊接过程中产生的有害气体和烟雾中，必要时应使用通风设备。

4. 在使用焊接机时，遵循相关的操作规程，确保电源安全。

5. 禁止未经授权的人员接近焊接区域，以防止意外发生。

五、常见问题及解决方法1. 焊接出现气泡：可能是焊接材料不干净或焊接速度过快，解决方法是清洁焊接材料或减慢焊接速度。

2. 焊接出现裂纹：可能是焊接温度过高或焊接材料不匹配，解决方法是降低焊接温度或更换合适的焊接材料。

3. 焊接出现未熔透现象：可能是焊接电流不足或焊接时间过短，解决方法是增加焊接电流或延长焊接时间。

六、质量控制1. 对焊接质量进行检查，包括焊缝的密实性、焊接强度等。

浏阳市水岸·山城5#、6#栋工程电渣压力焊作业指导书浏阳市华宇建设工程有限责任公司水岸·山城二期项目经理部二00九年十二月一、竖向钢筋电渣压力焊新技术简介：电渣压力焊技术首创于我国60年代，从80年代初开始，四川省建筑科学研究院等单位，从焊接工艺到焊接设备，对竖向钢筋电渣压力焊技术进行了深入的研究，取得重大成果并达到实用化的程度，为其广泛应用创造了良好的条件。

国家科委在1993年将该项焊接技术列为重点推广的科技成果项目。

使该项技术迅速转化为生产力，在推广应用种进一步得到了发展提高，成为我国粗钢筋竖向焊接中的一种主要方法。

二、竖向钢筋电渣压力焊原理：电渣压力焊属于熔化—压力焊，是将钢筋被焊处置于焊剂包围下，通电加热，再经顶压而形成接头的一种焊接方法。

电渣压力焊过程，在焊接开始时，首先在上下钢筋端面间引燃电弧，电弧周围的焊剂熔化而形成空气间隙；随后在一定的焊接电压下进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池；接着使上钢筋端部插入渣池，电弧熄灭，进行电渣过程延时，使钢筋全断面加速熔化；最后在断电的同时迅速进行顶压，排除熔渣和熔池金属。

由于钢筋电渣压力焊的引弧过程和顶压过程十分短暂，因此，对于焊接加热有着重大影响的只是电弧过程和电渣过程。

电渣压力焊的加热从理论上讲，焊接一个钢筋电渣压力焊接头电流所做的总热功（W），可视为电弧过程所做的热功（w1）与电渣过程所做的热功（w1）之和，即：其中：W=w1+w2W1=∫W2=∫式中：i1、i2—分别为电弧过程和电渣过程的焊接电流（A）；v1、v2—分别为电弧过程和电渣过程的焊接电压（V）；t1、t2—分别为电弧过程和电渣过程结束时的时间（S）。

电弧过程的热源是电弧热量，电渣过程的热源则是电阻热能。

通常的电弧过程，是指在两极之间的气体介质中产生强烈而持久的放电现象。

电弧放电所产生的温度高达6000°K左右。

竖向钢筋电渣压力焊时的电弧过程是在焊剂包围中进行的，两个极一是被焊钢筋端部，电弧不移位。
