计算机辅助设计制造习题解答

计算机辅助设计考试理论题附答案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、单选61.以下软件不能完成计算机辅助设计的是： ( )答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能： ( )A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C不能处理以下哪类信息： ( )A.矢量图形B.光栅图形C.声音信息D.文字信息答案：C软件可以进行三维设计，但不能进行：( )A.线框建模B.表面建模C.实体建模D.参数化建模答案：D默认时正角度测量按( )。

A.顺时针方向B.逆时针方向C.任意方向答案：B66.通常我们在定义绘图环境时使用最多的是( )对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是( )。

（基础知识）答案：B68.使用夹点不可能实现( )操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲( )字母后回车而自动封闭。

（基础知识）答案：A70.在CAD中单位设置的快捷键是( )。

（基础知识）+U+U答案：B软件中我们一般都用( )单位来做图以达到最佳的效果。

A.米B.厘米C.毫米D.分米答案：C72.在CAD中文本窗口切换的快捷键是( )答案：B73.在CAD中圆弧快捷键是( ) 。

答案：B74.在CAD中绘制圆的直径按( )键。

答案：D75.在CAD中定数等分的快捷键是( )。

76.答案：D76.在CAD中点的快捷键是( )。

77.答案：：C中绘制弧形的快捷键( )。

答案：C中用多段线绘制弧形时D表示弧形的( )。

A.大小B.位置C.方向D.坐标答案：C79.在CAD中图形界限的命令是( ) 。

+o+a+0+1+2标准答案：A80.在CAD中查看距离命令是( )。

答案：C81.在AutoCAD中复制其它文件中块的命令快捷键是( )。

《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。

A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。

A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。

A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。

A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。

A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。

A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。

A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。

A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。

A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。

1、计算机辅助设计（CAD ）概念：利用计算机强有力的计算功能和高效率的图形处理能力，辅助设计人员完成工程或产品的设计、分析计算及图样绘制等工作，从而获得理想的设计目标并获得预期成果的一种技术。

2、CAD/CAM 技术的发展过程3、CAD 技术的发展趋势：目前CAD 技术正在向集成化、智能化、网络化的方向发展。

4、CAD 系统结构硬件：中央处理器、输入设备、输出设备、存储器、网络通信设备。

CAD 系统结构软件：系统软件、支撑软件、应用软件。

二维图形的变换形式：图形不变坐标系改变、图形改变坐标系不变。

5、设计资料的类型：数表和线图。

设计资料的处理方法：公式化、数据文件、数据库。

6、设计数据的差值方法：线性插值法、抛物线插值法、拉格朗日插值法。

7、设计曲线的拟合方法和原理设计曲线的拟合方法：最小二乘法。

最小二乘法原理：将由实验得到或绘图经离散后得到的m 个点在坐标系中画出来，假设这些点得到的拟合公式为y=f （x ），每个节点处的偏差为i e =f （i x ）-i y ，i=1,2,2...m ，如果将每个点的偏差值直接代数相加，则有可能因为正负偏差的抵消而掩盖整个误差程度，不能正确反映拟合公式的精确度，为此，将所有节点的偏差取平方值并求和，得到∑=m 1i 2i e =()2m 1i ii y x f ∑=-）（，让偏差平方和达到最小，即最小二乘法的曲线拟合。

8、几种坐标系的概念：用户坐标系、设备坐标系、假想设备坐标系。

用户坐标系（世界坐标系）：坐标轴上的单位由用户自己确定，用来定义二维或三维世界中的物体。

设备坐标系（物理坐标系）：图形显示器或绘图机自身的一个坐标系。

假想设备坐标系（标准设备坐标系）：从世界坐标系到设备坐标系的变换中插入的一个坐标系，使所编制的软件方便地应用于不同的设备上。

9、二维图形的变换方法：比例变换、平移变换、旋转变换、对称变换、错切变换。

1、 几何建模的概念：将物体的几何信息以及相关的属性输入计算机，计算机以数据的形式将物体的信息储存起来。

五、简答题1.简述AutoCAD复制（Copy）命令的使用方法。

单击“菜单浏览器”，在弹出的菜单中选择“修改”-“复制”命令，或在“功能区”选项板中选择“常用”选项卡，在修改面板中单击“复制”按钮，可以对已有的对象复制出副本，并放置到指定位置。

执行该命令是，需要选择要复制的对象，如果只需创建一个副本，直接指定位移的基点和位移矢量，如果需要创建多个副本，而复制模式为单个时，输入M，设置复制模式为多个，然后通过连续指定位移的第二点来创建该对象的其他副本。

2.简述AutoCAD几种创建点的命令及其使用方法。

3.简述AutoCAD中如何快速选择对象。

在AutoCAD 2010中，当用户需要选择具有某些共同特性的对象时，可利用【快速选择】对话框，在其中根据对象的图层、线型、颜色、图案填充等特性和类型，创建选择集。

选择【工具】|【快速选择】命令，可打开【快速选择】对话框。

注意：只有在选择了【如何应用】选项组中的【包括在新选择集中】单选按钮，并且【附加到当前选择集，复选框未被选中时，【选择对象】按钮才可用。

4.简述AutoCAD中如何查看、修改和复制对象的特性。

使用COPY命令复制对象，“修改”工具栏—“复制”或者在菜单栏里的“修改”选项卡中选择“复制”，或者选择对象单击鼠标右键在快捷菜单重选择“复制选择”单击“菜单浏览器”，在弹出的菜单中选择“工具”-“查询”菜单中的子命令，或者在“功能区”选项板中“选择”工具选项卡，使用“查询”面板中的按钮来查询图形对象信息5.简述AutoCAD内部块和外部块的区别。

命令行：BLOCK(快捷键B)工具栏：利用BLOCK将已绘制出的图形对象定义成块。

执行BLOCK命令后，会弹出块定义对话框，可以利用此对话框完成块的定义。

外部参照块（把块保存成单独的文件，可以在不同的图形文件调用,不能定义块属性）命令行:wblock(快捷键W)从当前图形中创建选定的对象,以创建用作块的单独图形文件。

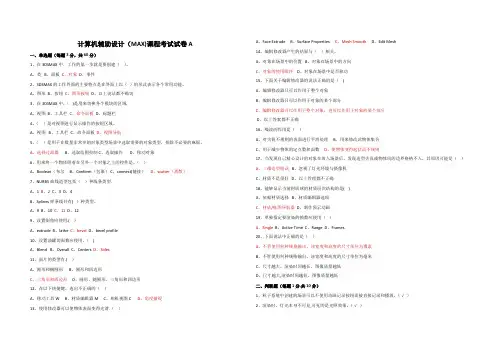

计算机辅助设计（MAX)课程考试试卷A一、单选题（每题3分，共60分）1、在3DSMAX中，工作的第一步就是要创建（）。

A、类B、面板C、对象D、事件2、3DSMAX的工作界面的主要特点是在界面上以（）的形式表示各个常用功能。

A、图形B、按钮C、图形按钮D、以上说法都不确切3、在3DSMAX中，（ )是用来切换各个模块的区域.A、视图B、工具栏C、命令面板D、标题栏4、（）是对视图进行显示操作的按钮区域。

A、视图B、工具栏C、命令面板D、视图导航5、（）是用于在数量非常多的对象类型场景中选取需要的对象类型，排除不必要的麻烦。

A、选择过滤器B、选取范围控制C、选取操作D、移动对象6、用来将一个物体附着在另外一个对象之上的控件是。

（）A、Boolean（布尔B、Conform（包裹）C、connect(链接）D、scatter（离散）7、NURBS曲线造型包括（）种线条类型.A、1B、2C、3D、48、Splines样条线共有( ）种类型。

A、9B、10C、11D、129、设置倒角应使用.( ）A、extrudeB、latheC、bevelD、bevel profile10、设置油罐切面数应使用。

（ )A、BlendB、OverallC、CentersD、Sides11、面片的类型有.( ）A、圆形和椭圆形B、圆形和四边形C、三角形和四边形D、圆形、随圆形、三角形和四边形12、在以下快捷键，选出不正确的（）A、移动工具WB、材质编辑器MC、相机视图CD、角度捕捉13、使用修改器可以使物体表面变得光滑.（）A、Face Extrude B、Surface Properties C、Mesh Smooth D、Edit Mesh14、编辑修改器产生的结果与（）相关。

A、对象在场景中的位置B、对象在场景中的方向C、对象的使用顺序D、对象在场景中是否移动15、下面关于编辑修改器的说法正确的是（ )A、编辑修改器只可以作用于整个对象B、编辑修改器只可以作用于对象的某个部分C、编辑修改器可以作用于整个对象，也可以作用于对象的某个部分D、以上答案都不正确16、噪波的作用是（）A、对尖锐不规则的表面进行平滑处理B、用来修改此物体集合C、用于减少物体的定点数和面数D、使物体变得起伏而不规则17、当发现自己精心设计的对象在放入场景后，发现造型失真或物体间的边界格格不入，其原因可能是（）A、三维造型错误B、忽视了灯光环境与摄像机C、材质不是很好D、以上管理都不正确18、能够显示当前材质球的材质层次结构的是( )A、依据材质选择B、材质编辑器选项C、材质/贴图导航器D、制作预示动画19、单独指定要渲染的帧数应使用（）A、SingleB、Active TimeC、RangeD、Frames20、下面说法中正确的是（）A、不管使用何种规格输出，该宽度和高度的尺寸单位为像素B、不管使用何种规格输出，该宽度和高度的尺寸单位为毫米C、尺寸越大，渲染时间越长，图像质量越低D、尺寸越大,渲染时间越短，图像质量越低二、判断题（每题1分,共10分）1、粒子系统中创建的场景可以不使用动画记录按钮而被直接记录和播放。

100总分得分得分2008-2009 学年第一学期期末考试试题（A 卷）计算机辅助设计与制造使用班级：05162401、05162402一、填空题（每空 1 分 共 10 分）1、CAD/CAM 定义为产品从设计到制造全过程的 信息 集成和信息流的自动化。

2、实体的六层拓扑结构包括体、 壳、面、 环 、边和顶点。

3、机械CAD/CAM 建模技术包括几何建模、 和三个阶段， 其中几何建模主要包括 线框建模 、曲面建模和实体建模。

4、自动编程系统的前置处理分为 输入翻译和轨迹计算两个阶段。

二、单选题（每题 1 分 共 10 分）1、下列哪种设备不属于图形输入设备（ b ）。

A.扫描仪 B.显示器 C.键盘 D.鼠标2、如果在立方体上只有一条棱边被倒角，依照欧拉检验公式 V － E ＋ F ＝ 2 （S － H ） ＋ R ，有（ A ）。

A ．V=10、E=15、F=7、S=1、H=0、R=0。

所以 10-15+7=2(1-0)+0B ．V=10、E=14、F=7、S=1、H=0、R=1。

所以 12-14+7=2(1-0)+1C ．V=8、E=12、F=6、S=2、H=1、R=0。

所以 8-12+6=2(2-1)+0D ．V=8、E=12、F=6、S=1、H=0、R=0。

所以 8-12+6=2(1-0)+03、下面哪种曲线和曲面提供了对标准解析几何和自由曲线、曲面的统一数学描述方法。

（ C ）A.贝齐尔B.B 样条C.NURBSD. 以上三者4、实体造型的集合运算主要包括：差、( A )、交。

A.并 B.非 C.与非 D.或得分5、右图所示为网络的哪种拓扑结构( B )。

A.总线型拓扑结构B.星型拓扑结构C.环型拓扑结构D.网状拓扑结构 6、实施基于 GT 的 CAPP 系统的第一步是确定零件的（ A ）。

A. 分类编码系统 B. 柔性编码系统C. 刚性编码系统D. JLBM-1 系统7、混合表示法是（ D ） A. 表面建模与线框建模混合 B. 实体建模与 B-repC. CSG 与表面建模结合D. CSG 与 B-rep 结合8、在 CAD/CAM 系统中，（ C ）是连接 CAD 、CAM 的纽带。

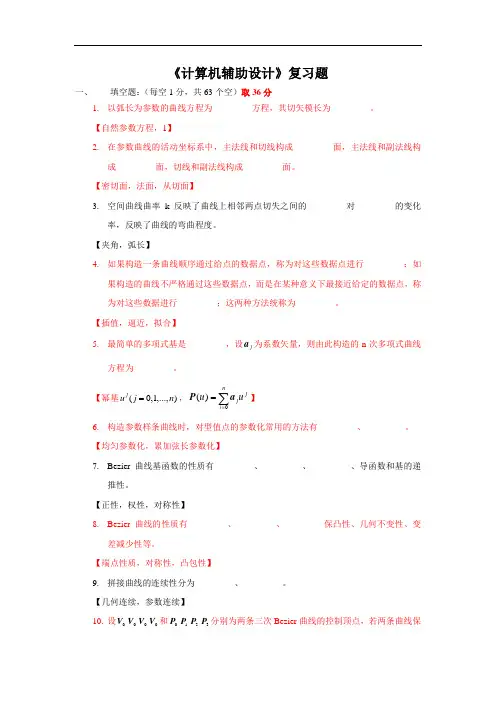

《计算机辅助设计》复习题一、 填空题：（每空1分，共63个空）取36分1. 以弧长为参数的曲线方程为_________方程，其切矢模长为_________。

【自然参数方程，1】2. 在参数曲线的活动坐标系中，主法线和切线构成_________面，主法线和副法线构成_________面，切线和副法线构成_________面。

【密切面，法面，从切面】3. 空间曲线曲率k 反映了曲线上相邻两点切失之间的_________对_________的变化率，反映了曲线的弯曲程度。

【夹角，弧长】4. 如果构造一条曲线顺序通过给点的数据点，称为对这些数据点进行_________；如果构造的曲线不严格通过这些数据点，而是在某种意义下最接近给定的数据点，称为对这些数据进行_________；这两种方法统称为_________。

【插值，逼近，拟合】5. 最简单的多项式基是_________，设j a 为系数矢量，则由此构造的n 次多项式曲线方程为_________。

【幂基(0,1,...,)j u j n =，0()n j j i u u==∑P a 】6. 构造参数样条曲线时，对型值点的参数化常用的方法有_________、_________。

【均匀参数化，累加弦长参数化】7. Bezier 曲线基函数的性质有_________、_________、_________、导函数和基的递推性。

【正性，权性，对称性】8. Bezier 曲线的性质有_________、_________、_________保凸性、几何不变性、变差减少性等。

【端点性质，对称性，凸包性】9. 拼接曲线的连续性分为_________、_________。

【几何连续，参数连续】10. 设0V 0V 0V 0V 和0P 1P 2P 3P 分别为两条三次Bezier 曲线的控制顶点，若两条曲线保持0G 、0C 连续，则应满足条件：_______ ；若保持1G 连续，则应满足条件：_________；若保持1C 连续，则应满足条件：_________。

计算机辅助设计试题及答案一、单项选择题（共15题，每题1分）1、设置AUTOCAD图形边界的命令是limits。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。

A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A 和B 知识点：1.13、将绘制的图形保存为样板文件的文件名为。

A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。

A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。

A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR下，应采用的最佳方式是。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。

A、移动B、比例C、旋转D、阵列知识点：5.411、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是。

一、单项选择题1.AutoCAD用户图形文件默认的文件名后缀是（ D ）。

A.DWTB.DXFC.TXTD.DWG2.AutoCAD与其他软件交换数据的文件名后缀是（ B ）。

A.DWTB.DXFC.TXTD.DWG3.AutoCAD 绘图时用户可以定义（ A ）个层。

A.256个B.8个C.64个D. 1024个4.不属于AutoCAD中定义的层的属性是（ A ）。

A.角度B.名称C.颜色D.打印开关5.AutoCAD的绘图界限（Limits）在绘图时（ C ）。

A.不能改变B.初始确定后不能改变D.不设定界限 C.可以随时改变6.AutoCAD设置绘图界限（Limits）的作用是（ B ）。

A.删除界限外的图形B.只能在界限内绘图D.使光标不能移动到界限外 C.使界限外的图形不能打印7. AutoCAD输入点坐标时，使用相对极坐标的格式为（ D ）。

A. @35,40B.35,40C.100<30D. @100<308. AutoCAD输入点坐标时，使用极坐标的格式为（ C ）。

A. @35,40B.35,40C.100<30D. <100@309.AutoCAD在标注尺寸时，尺寸端点的形式（ C ）。

A.必须是箭头B.必须是45度短线D. C.可以在列表中选择不能选择10.AutoCAD在标注尺寸时，尺寸端点的形式（ C ）。

A.两端必须一样B.必须是45度短线D. 所有尺寸形式必须统一 C.可以在列表中选择11.AutoCAD在标注尺寸时，尺寸端点的大小（ A ）。

A.在对话框中修改B.自动改变D.不能改变 C. 随尺寸大小自动调整12.AutoCAD在标注尺寸时，尺寸端点的大小（ D ）。

A.只能在标注样式中修改B.只能在特性管理对话框中修改D.利用标注样式和特性管理对话框都可修改 C. 不能改变13.AutoCAD 绘图时用户可用的线型（ D ）。

A.只有实线B.有实线中心线和虚线《》试卷第 1 页共 35 页C.有各种线型无需调入D.有各种线型需调入14.AutoCAD 绘图时用户可用的颜色（ C ）。

一．1 单项CAD CAPP CAM技术各具有哪些功能？为什么要进行CAD CAM技术的集成？集成的CAD CAM系统会带来哪些优越性？答：（1）a，具有几何建模，工程分析，模拟仿真，工程绘图的等主要功能。

b,CAPP包括毛坯设计，加工方法选择，工序设计工艺路线制定和工时定额计算，其中工序设计包含加工设备和工装的选用，加工余量的分配，切削用量和机床道具的选择以及工序生成等内容。

C, CAM系统的功能包括工艺准备，生产作业，计划制定，物流过程的进行控制，生产控制，质量控制等方面（2）由于CAD CAM等系统相互独立割裂，不能实现系统之间的信息自动传递和转换，大量信息资源得不到充分利用和共享。

这不仅影响了设计效率的提高，而且还难以避免人为的差错，只有当CAD系统一次性输入的信息能为后续的生产制造环节直接应用才能取得最大经济效益，为此，要进行CAD CAM 技术的集成; （3）把分散于机型各异的CAD CAPP 和CAM各功能模块高效快捷地集成起来，实现软硬件的共享，保证整个系统的信息流畅通无阻。

3 简述CAD CAM系统硬件的组成，并分析各自在系统中所起的作用。

答：硬件主要由计算机主机输入设备输出设备存储器生产设备以及计算机网络等组成。

其中：a,计算机主机是CAD CAM系统的硬件核心，主要由CPU 内存储器输入输出接口运算器组成。

b,输入设备有鼠标键盘图形扫描仪三坐标测量设备数据手套等，用于数据输入c,输出设备有显示器打印机自动绘图机主题显示器三维打印机等6 CAD CAM的发展趋势：CAD CAM技术经过五十多年的发展历程，现已成为一种应用广泛的高新技术，并产生了巨大的生产力。

有力的推动了制造业的技术进步和产业发展目前，CAD CAM技术正继续走向集成化网络化智能化和虚拟化方向发展。

二．1 阐述数据结构的概念。

何为数据的逻辑结构？何为存储结构？答：a数据结构，是指相互之间存在一种或多种特定关系的数据元素的集合，即数据结构为数据关系。

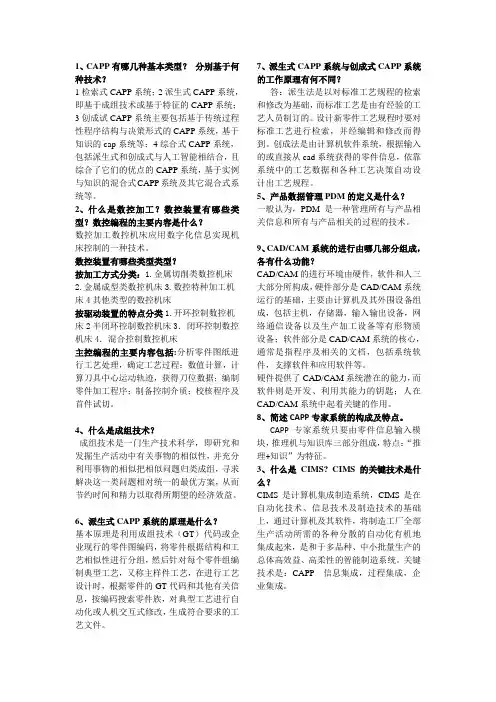

1、CAPP有哪几种基本类型？分别基于何种技术？1检索式CAPP系统；2派生式CAPP系统，即基于成组技术或基于特征的CAPP系统；3创成试CAPP系统主要包括基于传统过程性程序结构与决策形式的CAPP系统，基于知识的cap系统等；4综合式CAPP系统，包括派生式和创成式与人工智能相结合，且综合了它们的优点的CAPP系统，基于实例与知识的混合式CAPP系统及其它混合式系统等。

2、什么是数控加工？数控装置有哪些类型？数控编程的主要内容是什么？数控加工数控机床应用数字化信息实现机床控制的一种技术。

数控装置有哪些类型类型？按加工方式分类：1.金属切削类数控机床2.金属成型类数控机床3.数控特种加工机床4其他类型的数控机床按驱动装置的特点分类1.开环控制数控机床2半闭环控制数控机床3．闭环控制数控机床4．混合控制数控机床主控编程的主要内容包括:分析零件图纸进行工艺处理，确定工艺过程；数值计算，计算刀具中心运动轨迹，获得刀位数据；编制零件加工程序；制备控制介质；校核程序及首件试切。

4、什么是成组技术？成组技术是一门生产技术科学，即研究和发掘生产活动中有关事物的相似性，并充分利用事物的相似把相似问题归类成组，寻求解决这一类问题相对统一的最优方案，从而节约时间和精力以取得所期望的经济效益。

6、派生式CAPP系统的原理是什么？基本原理是利用成组技术（GT）代码或企业现行的零件图编码，将零件根据结构和工艺相似性进行分组，然后针对每个零件组编制典型工艺，又称主样件工艺，在进行工艺设计时，根据零件的GT代码和其他有关信息，按编码搜索零件族，对典型工艺进行自动化或人机交互式修改，生成符合要求的工艺文件。

7、派生式CAPP系统与创成式CAPP系统的工作原理有何不同？答：派生法是以对标准工艺规程的检索和修改为基础，而标准工艺是由有经验的工艺人员制订的。

设计新零件工艺规程时要对标准工艺进行检索，并经编辑和修改而得到。

创成法是由计算机软件系统，根据输入的或直接从cad系统获得的零件信息，依靠系统中的工艺数据和各种工艺决策自动设计出工艺规程。

计算机制图及辅助设计习题及答案之二（考试时间：120分钟）题号一二三四五六七总分成绩一、补齐视图：（题5分）得分考评员二、填空题：（20分，每小题2分）1、FANUC 系统中指令G40、G41、G42含义分别是取消刀补、建立左刀补、建立右刀补。

2、G17、G18、G19三个指令分别为机床指定XY 平面、XZ 平面、YZ 平面上的加工。

3、由于高速钢的 红硬性 性能较差，因此不能用于高速切削。

4、安装车刀时，刀杆在刀架上伸出量过长，切削时容易产生 变形 。

5、研磨工具的材料应比工件材料 硬度要高 。

6、切削用量三要素中影响切削力程度由大到小的顺序是背吃刀量、进给率、切削速度。

7、由于工件材料、切削条件不同，切削过程中常形成 带状 、 节状 、 粒状 和 崩碎 等四种切屑。

8、砂轮是由 磨粒和结合剂 粘结而成的多孔物体。

9、在同一台数控机床上，应用相同的加工程序、相同的代码加工一批零件所获得的连续结果的一致程度，称为 精度 。

10、铰孔时对孔的 轴线偏移 精度的纠正能力较差。

三、选择题：（每题2分，共20分）1、 G02 X20 Y20 R-10 F100，所加工的一般是（ D ）。

A 、整圆B 、夹角≤180°的圆弧C 、夹角≥180°的圆弧D 、等于180°的圆弧 2、数控机床插补运算依赖于各种（ A ）。

A 、位置数据B 、模拟量信息C 、准备功能D 、数字化信息 3、数控系统的核心是（ B ）。

A ．伺服系统 B. 数控系统 C. 反馈系统 D. 传动系统 4、 圆弧插补方向（顺时针和逆时针）的规定与（ C ）有关。

A 、X 轴B 、 Z 轴C 、不在圆弧平面内的坐标轴D 、Y 轴 5、 数控铣床的基本控制轴数是（ C ）。

A ．一轴 B. 二轴 C.三轴 D. 四轴 6、用于指令动作方式的准备功能的指令代码是（ B ）。

A 、F 代码 B 、G 代码 C 、T 代码 D 、M 代码 7、数控升降台铣床的拖板前后运动坐标轴是（ B ）。

计算机辅助设计与制造复习题及答案一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP系统中常用的方法有派生式CAPP和创成式CAPP。

3．CAD/CAM集成系统主要是指CAD、CAPP、CAM的集成。

4．CAPP专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X方向平移3个单位，然后放大一倍，其变换矩阵为103020002。

14、PDM的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM系统与应用软件的集成。

15、一个完整的CAD/CAM系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD软件或CAM软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图--2形准确地绘制在计算机屏幕上。

2006-2007学年第一学期末考试试题答案（A卷）计算机辅助设计与制造使用班级： 03162401 03162402一、填空题（每空1分，共10分）1、设计产品数据、工艺加工数据2、各定点的位置矢量、Brenstein基函数3、边界表示法、构造立体几何法4、固定码、柔性码5、输入翻译、轨迹计算二、单项选择题（每题1分共10分）1、B2、A3、A4、A5、A6、D7、A8、C9、A 10、D三、多项选择题（每题2分共10分）1、ABD2、AB3、BD4、ABC5、ACE四、判断正误，并更正。

（每题5分，共10分）1、错误（2分）无论参数化设计还是变量化设计，其本质相同的，即在约束的基础上驱动产生新的设计结果。

（3分）2、错误（2分）图形交互自动编程和CAD/CAM集成编程是计算机辅助数控编程技术发展的两个阶段，二者不能相互替代，但是图形交互自动编程技术推进了CAD和CAM向集成化编程的方向发展。

五、简答题（每题6分共18分）1、答：（答对其中任意一点给1分，答对6个点及6个点以上均给6分）（a）产品造型功能。

指构造产品的功能，包括曲面造型、实体造型、绘图能力等。

（b）真实感图形显示功能。

指通过消隐处理、光源处理形成产品的真实感色彩渲染。

（c）产品装配及体现装配关系的功能。

（d）具有产品分析的功能。

包括：结构静动态分析、温度、流体分析，机构动态仿真、干涉分析等。

（e）具有各种复杂产品的数控加工编程及支持各种数控机床的设置的功能。

（f）不同系统间具有数据交换接口的功能。

（g）具有用户自定义和编辑接口的功能。

2、答：（a）二者定义不同：CSG是构造立体几何法的简称；而B-REP是边界表示法的简称。

（2分）（b）CSG表示方法不唯一；而B-REP可以进行形状的唯一性定义。

（1分）（c）CSG物体有效性通过体素有效性和规则化运算来保证；而B-REP需要增加约束条件，如欧拉公式等，来保证形体的有效性。

（1分）（d）CSG显示物体必须借助于其它表示法，如B-REP法和扫描表示法；而B-REP对边界处理直接自然、形体显示方便。

计算机辅助设计软件答案⼀. （共50题,共100分）1. ( )不是基本体素（2分）A.圆柱B.圆锥C.球体D.⼴义扫描标准答案：D2. 如图所⽰的实体表⽰⽅式称为( ) （2分）A.CSG表⽰B.边界表⽰C.空间分割表⽰D.混合表⽰标准答案：C3. 以下属于正特征的是( ) （2分）A.凸台B.孔C.槽D.参考⾯标准答案：A4. 数控编程中，指令M06的作⽤是( ) （2分）A.换⼑B.松开C.夹紧D.关闭冷却液标准答案：A5. 齿轮标准模数可以使⽤( )表⽰（2分）A.⼆维数表B.⼀维数表C.线图D.公式标准答案：B6. 以下属于线性数据结构的是( ) （2分）A.⼆叉树B.链表C.有向图D.⽆向图标准答案：B7. 如图所⽰结构与载荷特性为( ) （2分）A.对称结构、不对称载荷B.不对称结构、不对称载荷C.对称结构、对称载荷D.不对称结构、对称载荷标准答案：C8. 以下结构划分合理的⽹格是( ) （2分）A. B. C.标准答案：C9. 均匀三次B样条曲线各曲线段之间具有( )阶函数连续性。

（2分）A.1B.2C.3D.0标准答案：B10. 画任意直线时，经常出现阶梯形或锯齿形，该现象称之为( ) （2分）A.变形B.抖动C.错位D.⾛样E.漂移标准答案：D11. 图形变换中采⽤齐次变换表达的原因是实现( )变换的统⼀（2分）A.⽐例与对称B.旋转与错切C.投影与透视D.旋转与平移E.缩放与错切标准答案：D12. CAD技术的( )促进企业信息化建设的信息集成与共享（2分）A.⽹络化B.标准化C.集成化D.智能化E.专业化标准答案：C13. NURBS曲线表达实现了( )曲线表达的统⼀（2分）A.Beizier,B样条与解析B.B样条,椭圆与正弦C.直线,⼆次曲线与参数D.圆锥曲线,Beizier与B样条E.直线,抛物线与渐开线标准答案：D14. ( )表⽰⽅法能够表达三维形体上点.线.⾯之间的拓扑关系（2分）A.CSGB.⼋叉树C.BREPD.单元分解E.扫描转换标准答案：C15. 双三次Bezier曲⾯的任⼀等参曲线为⼀条( )次Bezier曲线。

1、WI<I》GE是以下哪一用一次性特殊点捕捉光25、AutoCAD 中CAD1>、整体移动对象种实体形成的命令。

标菜申As %%u B、％标准文件后缀名为31、拉命令（C ）C、楔形A、TAB+鼠标器右键%p C、%%o(A )“lengrhen”修改开放曲2、下面的哪个操作可以单击»、%%c A、dwg B、线的长度时畚很多选宄成移动、复制、旋转B/11T+鼠你器右键单18、CAI）当中的图形文dxf C、项，除了（B〉和编放所选对象的多种iif件是下列哪一种（A ）dwt D、dws A 、增®编辑功能（I））C、SHIFT+鼠标器右A、矢量图B、26、不是环形阵列定义B、封闭1＞、.V1OCORO键单击位图C、点阵阵列对象数目和分布方 C 、丙分数3、保存块的应用以下D、鼠标器右键吶击图D、矢量图或位法的是（C >D、动态（A ）操作。

12、CAD屮自动保存图.4、项F1总数和填充32、不能应用修剪命令A.WBLOCK时，临时文件的扩展名19、在AutoCAD 中保角度B、项U总“trim”进行修剪的对象5、UCS是一种坐鉍系为（D〉存文件的安全选项是：数和项目间的角度是（D ）图标，属于（B ）B、D、AC$(B )C、项目总数和基点 A 、圆弧用户坐标系13.样条曲线不能用下A、白动锁定文件位贯1）、填充角B、圆6、将一个桁定的帄面面的（D ）命令进行B、口令和数字签名度和项目间的角度 C 、直线_个或多个三维对象切编辑C、用户和密码27、移动圆对象，使其D、文字开，形成一个实体对象，A、刪除B、移D、数字化签名圆心移动到S线屮点，33.应用倒角命令以上操作要用到下面哪动C、修2«、AutoCAD软件的设蒲要应用（1> ）“chamfer”进行倒角操个命令。

（B ）剪D、分解计特点是（D ）.4、正交B、作时（C >B.SLIC14、AUTOCAD 系统为A、参数化强B、捕捉C、栅格A、不能对多段线对7 、AUTOCAD 为我们提供了两个虚拟的可视化强C、界面1>、对象捕捉象进行倒角B、可以（A）的产品计算机绘图设计空间是友好D、精确28、用旋转命令“rotate”对样条曲线对象进彳J•倒A、美国(A )21、绘制多段线的命令旋转对象时（B ）8、使光标只能在水帄方A、摸窀空间和图纸是（B ）A、必须指定旋转角€\不能对文卞对象向成垂直方向移动执行空问B、模型空 A x LINE B、度B、必须指进行倒角1》、不能下面（D〉命令。

□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□共 4 页第 1 页课程名称《计算机辅助设计与制造》（答卷）考试日期层次、专业、班级姓名8.已知带有圆孔的球体的四组投影，正确的一组是（ D ）9.已知物体的主、俯视图，正确的左视图是（ A ）10.已知物体的主、俯视图，正确的左视图是（ A ）二、填空题(本大题共30分，每空2分)1.国家标准规定基本图幅有五种, 代号分别是_____、A1、_____、A3、 A4 。

其中A3图幅的大小为_____mm×_____mm 。

2．计算机辅助设计的英文简称_____。

3.完整的尺寸由尺寸线、尺寸界线和__________ 三要素组成。

4.尺寸标注中的符号R表示__________，Ф表示圆的直径，SФ表示。

5.图样中的尺寸以__________为单位时，不需要标注计量单位的代号和名称。

选择题CADBA BBDAA1.填空题1.国家标准规定基本图幅有五种, 代号分别是A0、A1、 A2 、A3、 A4 。

其中A3图幅的大小为420 mm×297 mm 。

2．计算机辅助设计的英文简称 CAD 。

3.完整的尺寸由尺寸线、尺寸界线和尺寸数字三要素组成。

4.尺寸标注中的符号R表示圆的半径，Ф表示圆的直径，SФ表示球直径。

5.图样中的尺寸以毫米/mm为单位时，不需要标注计量单位的代号和名称。

6.比例是指图样中图形与其实物相应要素的线性尺寸之比。

已知某零件图的比例为1:5，则该比例为缩小比例；绘制图样时，尽量采用原值比例。

7.机械制图当中常用的线型有粗实线、细实线、细点画线等，不可见轮廓线采用虚线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

8.我国机械制图中的三视图是主视图、俯视图、左视图。

三、作图题。

一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP 系统中常用的方法有派生式CAPP 和创成式CAPP 。

3．CAD/CAM 集成系统主要是指CAD 、CAPP 、CAM 的集成。

4．CAPP 专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD 系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X 方向平移3个单位，然后放大一倍，其变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡103020002。

14、PDM 的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM 系统与应用软件的集成。

15、一个完整的CAD/CAM 系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP 系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、 线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD 软件或CAM 软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上。
