SAL331线路距离保护装置技术说明书

ISA—351G馈线保护测控装置ISA—351G为馈线保护测控一体化装置，实现馈线、变压器组、分段的保护、测控、操作等功能。

0.1基本配置保护功能：●带独立门槛的相电流越限记录元件●可独立投退的三段式电流保护●可选择极度、非常、一般动作特性的反时限过流保护●可选择前加速或后加速的相电流加速保护●可选择三相一次/二次自动重合闸（可投退检同期与检无压）●带滑差/无滑差闭锁低周减载●带电压滑差闭锁的低压减载●带零序方向的零序过流保护，可兼容不同的接地方式●过负荷保护●可选择闭锁重合闸功能的控制回路断线告警●可选择闭锁与电压有关保护的母线PT断线告警●可投退可整定延时的外部开入保护●带独立的操作回路和故障录波●不接地系统的远方接地选线试跳功能(自动判别是否本线接地)测控功能：●3路通过操作回路采集的位置遥信●8路遥信开入采集,可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。

可选配脉冲输入功能.●多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置。

●Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量●遥控操作开关和软压板，并作遥控操作记录及统计●大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录●高达11次的谐波分析功能●具有和五防主机同规则的间隔五防闭锁遥控功能0.2保护原理0.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。

1)分相记录便于更详细、更全面地记录扰动过程。

2)该记录不用于告警,仅用于扰动分析.3)装置界面提供相电流越限记录查看功能.4) 定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录)，确保最小故障电流时有足够的灵敏度,一般整定比过流保护的电流定值略低即可.0.2.2 三段式过流保护各段保护独立投退，电流及时间定值可独立整定，电流返回系数为0.95。

PCS-9611C线路保护装置技术和使用说明书PCS-9611C 线路保护装置前言使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应责任。

在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。

操作指导及警告本手册中将会用到以下指示标记和标准定义：危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。

警告！电气设备在运行时，这些装置的某些部件可能带有高压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路可能会产生极端危险的高压。

PCS-9611C 线路保护装置警告！●曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

警示！●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认它们符合装置的额定参数。

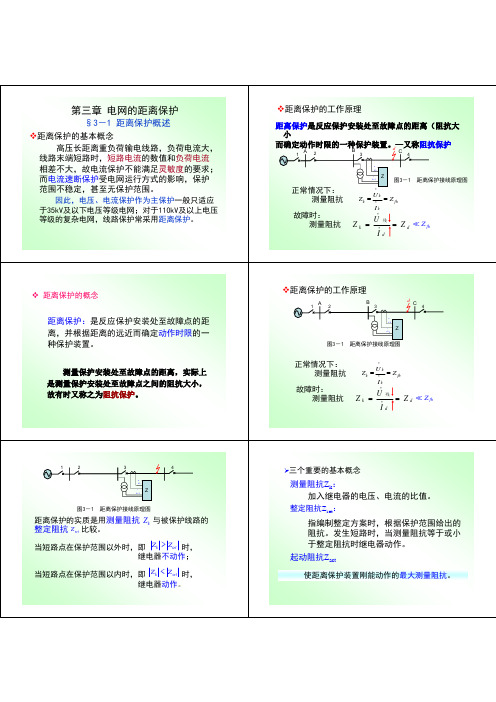

第三章 电网的距离保护§3－1 距离保护概述™距离保护的基本概念 高压长距离重负荷输电线路，负荷电流大， 线路末端短路时，短路电流的数值和负荷电流 相差不大，故电流保护不能满足灵敏度的要求； 而电流速断保护受电网运行方式的影响，保护 范围不稳定，甚至无保护范围。

因此，电压、电流保护作为主保护一般只适应 于35kV及以下电压等级电网；对于110kV及以上电压 等级的复杂电网，线路保护常采用距离保护。

™距离保护的工作原理距离保护是反应保护安装处至故障点的距离（阻抗大 小 而确定动作时限的一种保护装置。

—又称阻抗保护 d1A2B3Ik Uki •C 4Z图3－1距离保护接线原理图正常情况下： 测量阻抗 故障时： 测量阻抗Zk =Uk Ikii= Z fh残 dZk =U Iii= ZdZ fh™ 距离保护的概念™距离保护的工作原理1A2Bd3Ik Uki •C 4距离保护：是反应保护安装处至故障点的距 离，并根据距离的远近而确定动作时限的一 种保护装置。

测量保护安装处至故障点的距离，实际上 是测量保护安装处至故障点之间的阻抗大小， 故有时又称之为阻抗保护。

Z图3－1距离保护接线原理图i i正常情况下： 测量阻抗 故障时： 测量阻抗Zk =Uk Ik= Z fh残 dZk =U Iii= ZdZ fh123Ik Uki •4¾三个重要的基本概念Z测量阻抗Zk： 加入继电器的电压、电流的比值。

整定阻抗Zset：图3－1距离保护接线原理图距离保护的实质是用测量阻抗 Z k 与被保护线路的 整定阻抗 Z set 比较。

当短路点在保护范围以外时，即 Zk > Zset 时， 继电器不动作； 当短路点在保护范围以内时，即 Z k < Z set 时， 继电器动作。

指编制整定方案时，根据保护范围给出的 阻抗。

发生短路时，当测量阻抗等于或小 于整定阻抗时继电器动作。

起动阻抗Zact使距离保护装置刚能动作的最大测量阻抗。

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。

运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)交流电压U n：100/ 3 V；线路抽取电压U x：100V 或100/ 3 V；(2)交流电流I n：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。

1.1.3交流回路精确工作范围(1)相电压：～70V ；(2)检同期电压：～120V ；(3)电流：～30I n。

1.1.4差动元件(1)整定范围：～2I n；级差；(2)整定值误差：不大于±% 或±I n；(3)动作时间： 2 倍整定值时，不大于20ms。

1.1.5距离元件(1)整定范围：Ω～40Ω(5A)；Ω～200Ω(1A)；级差Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)倍整定值以内时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于I n 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定范围：～20I n；级差；(2)零序I 段的暂态超越：不大于±4%。

(3)零序电流I 段的动作时间：倍整定值时，不大于20ms；(4)零序功率方向元件的正方向动作区：1.1.7综合重合闸(1)检同期角度误差：不大于±3º；(2)检同期有压元件误差：U n±3%；(3)检无压元件误差：U n±3%。

高压输电线路成套保护装置技术与使用说明书高压输电线路成套保护装置技术与使用说明书一、前言高压输电线路成套保护装置技术是保障电力系统安全运行的重要装置之一。

本说明书旨在介绍高压输电线路成套保护装置技术的原理、功能和使用方法，以提高使用者的操作技能和保障设备的正常运行。

二、装置技术原理本成套保护装置技术主要由以下几个部分组成：1. 采集单元：负责采集高压输电线路的电流、电压及其他信号，并将其转换成数字信号进行处理。

2. 控制单元：负责对采集到的数据进行处理，判断系统工作状态，并根据设定的保护逻辑作出相应控制决策。

3. 通信单元：负责与远程监控中心进行数据传输和通信，实现远程监控与操作。

4. 保护装置：根据设定的保护逻辑和控制信号，对高压输电线路进行各种保护操作，以避免系统故障和事故的发生。

三、功能介绍本成套保护装置技术的功能主要包括以下几个方面：1. 过电流保护：对高压输电线路的电流进行实时监测，一旦出现过电流情况，及时采取相应措施，避免电气设备损坏和事故的发生。

2. 过电压保护：对高压输电线路的电压进行实时监测，一旦出现过电压情况，及时采取相应措施，防止电气设备受到过大电压冲击。

3. 短路保护：对高压输电线路的短路故障进行实时监测，一旦出现短路故障，及时采取相应措施，避免电气设备受到损坏，并确定故障位置。

4. 接地保护：对高压输电线路的接地情况进行实时监测，一旦发现接地异常，及时采取相应措施，避免电气设备及人员受到电击伤害。

5. 远程监控：通过通信单元与远程监控中心建立连接，实现对设备的远程监测、控制和操作，避免人工操作的错误和事故的发生。

四、使用说明1. 安装调试：按照安装图纸和说明书进行设备的正确安装和接线。

安装完成后，进行设备的调试和功能测试，确保各项功能正常。

2. 运行维护：定期检查设备的运行状况，包括电源、通信、信号采集等。

及时排除故障，并录入运行数据。

3. 操作控制：根据设备的保护逻辑和控制信号，对设备进行操作和控制。
