收稿日期：2009-05-06柴油机整体有限元模态分析刘金玲，金涛，马宇山（浙江大学化工机械研究所，杭州310027）1前言柴油机已广泛应用于车辆、舰船、坦克等等设备中，其性能直接影响车船运行的可靠性。

目前，柴油机向着大功率、轻重量的方向发展，使得其刚度不断减小，从而加剧了部件的振动和结构噪声，直接影响柴油机的寿命。

模态分析技术是现代机械产品结构动态设计和分析的基础，是近年来迅速发展起来的分析系统结构动态特性的强有力工具。

目前，模态分析多采取试验研究和有限元数值计算相结合的方法，常用实验模态分析的结果修正有限元模型，由此可得到含有结构参数的、精确的有限元模型［1］。

所以对柴油机进行模态分析有助于识别柴油机的动态特性，得到的相关数据对柴油机结构的优化改进设计以及减振降噪都具有一定的指导意义。

目前国内对柴油机的有限元分析仅局限于机体、缸盖等零部件。

本文首次将柴油机作为一个整体进行研究，分析了该类柴油机的振型特点，为整体结构优化提供了一些依据。

2柴油机有限元模型的建立有限元模型（包括节点数据、单元、物理特性、材料特性）的建立是采用有限元法求解问题的先决条件。

材料属性见表1。

本文采用的是ABAQUS 分析软件，由于机体、缸盖等零部件的有限元模型建立已经十分成熟，且在很多文献中都阐述过，限于篇幅，本文对零部件部分不再赘述。

部件组装：进入ABAQUS 的Assembly 模块，从主菜单中选择Instance →Create ，在Create Instance 对话框中选择各部分，点击Apply 。

从主菜单中，通过利用Translate 、Rotate 等常用工具，选择Constraint →Face to摘要：以柴油机为研究对象，利用ABAQUS 软件，通过Assembly 模块建立了柴油机整体有限元模型，采用工程上常用的Lanczos 法计算出自由模态的固有频率和振型,通过振型分析,找到柴油机振动的薄弱部位,并提出了相应的修改措施,从而为柴油机结构的改进设计及动态响应分析提供可靠的依据。

并对比了机体模态分析结果，指出了机体模态分析的可行性。

关键词：柴油机；有限元；模态分析中图分类号：T P391.7文献标识码：A文章编号：1002－2333（2009）08－0084－02The Holistic Finite Element Model Analysis of Diesel EngineLIU Jin-ling,JIN Tao,MA Yu-shan（Institute of Chemical Process Machinery,Zhejiang University,Hangzhou 310027,China ）Abstract ：Based on ABAQUS software,by Assembly module,the holistic finite element model of Diesel engine was built.Inhere frequencies and mode shapes of Diesel engine under nature conditions were worked out by using Lanczos which is the most polular method to solve modal anslysis in engineering.The weak partitions of the Diesel engine vibration were found by mode shapes analysis,and the corresponding modifications were put forward,which can be seen as the reliable foundation for improving construction design and response analysis of the Diesel engine.In contrast to results of engine block model anslysis,the feasibility of engine block model anslysis was point out.Key words ：diesel engine;FEM;model anslysis名称机体、缸盖气缸套材料灰铸铁20Mn密度/kg ·mm -37.2e-97.85e-9弹性模量/MPa1.26e52.1e5泊松比0.250.28表1材料属性仿真/建模/CAD /CAM /CAE /CAPP制造业信息化MA NUFACTURING INFORMATIZATION机械工程师2009年第8期841阶4阶固有频率/Hz 334.14662.682阶5阶固有频率/Hz 486.66957.093阶6阶固有频率/Hz 619.771020.8表3柴油机机体模态固有频率表1阶4阶固有频率/Hz 345.84648.422阶5阶固有频率/Hz 482.21954.693阶6阶固有频率/Hz612.67984.45表2柴油机整体模态固有频率表Face 、Edge to Edge 等来定位。

定义约束：我们采用的是Constraint →CreateConstraint →Tie 约束。

整体有限元模型如图1。

3计算结果及分析所谓自由模态是指结构刚度件不受任何外力内力的作用，也没有任何约束限制，处于自由状态下计算出来的模态，其分析结果显示出了刚度件各部分结构振动的强弱分布以及抗振薄弱区。

根据以往的经验指出，当结构体载动载荷激励下产生共振时，一般只有几个低阶（2000Hz 内）共振情况比较危险，因此在进行振动分析时，常常只需要知道几个固有频率及阵型，而不必求出所有的固有频率和阵型。

因此我们只计算前几阶模态。

3.1整体模态计算结果与分析在建立的有限元计算模型的基础上,加上“机体底部的紧固螺栓处X 、Y 、Z 方向移动自由度和X 、Y 方向的转动自由度”的边界条件,选用Block Lanczos 算法［2，3］对柴油机进行模态求解。

取其低6阶模态。

得到的低6阶固有频率见表2；对应的振型见图2（限于篇幅，取有代表性的几阶）。

可以看出：前6阶振动（表格是从第7阶开始），其固有频率接近零，即所谓的刚性振型振动，此种模态下，机体跟缸盖作为一个刚体作整体振动，其振动是由于水平或则垂直方向力引起的。

在第1阶固有频率下，机体作与曲轴轴线垂直的横向扭转振动，这与传统的说法：机体上部与裙部分的结合面是刚度的薄弱地带一致。

在第5阶固有频率下，机体作弯扭耦合的振动。

在第6阶固有频率下，机体上部的振动已经不明显了。

当其他因素不变时，振动的大小取决于柴油机结构的刚度。

显而易见，提高柴油机的刚度是最直接而有效的措施，尤其是提高机体裙部的刚度。

提高机体刚度的最常见的措施就是增加壁厚，在机体内部跟外表面设置加强筋和将机体外壁制成曲面。

增加壁厚，机体的重量会大幅度的增加，有时需要改用铝合金或镁合金以减轻重量。

3.2与机体模态结果比较与分析单独分析机体，也取其低6阶模态。

得到的低6阶固有频率见表3。

对应的振型见图3（限于篇幅，也取相应的有代表性的几阶）。

可以看出：跟整体柴油机有限元分析比较，无论从固有频率还是阵型，都比较接近，这是因为机体是柴油机的主体结构，结构最复杂且体积最大，是安装其它零部件和附件的支承骨架。

它要承受燃烧过程混合气的高温、高压和高速运动件的振荡力和摩擦磨损，并传递到柴油机的各零部件上。

所以分析机体的动态特性上可以有效的反应柴油机的整体特性，但是却可以大大减少计算量，这恰恰说明了机体模态分析的可行性和现实意义。

4结论（1）本文首次将柴油机作为一个整体分析，分析表明：其刚度薄弱位置仍然在机体上部与裙座部分的结合面。

可以通过增加壁厚，在机体内部跟外表面设置加强筋和将机体外壁制成曲面的措施来进行改进。

（2）柴油机整体分析跟机体分析比较接近，即机体模态分析可以有效的反应柴油机的整体特性，且可以大大减少计算量，所以机体模态分析有很重要的现实意义。

［参考文献］［1］刘玉梅，袁文华.柴油机机体三维建模及有限元模态分析［J ］.机械工程师，2007（1）：89-90.［2］王勖成，邵敏.有限单元法基本原理和数值方法［M ］.北京：清华大学出版社，1997：63-473.［3］Ojalvo I U.Proper use of Lanczos for Large Eigenvalue Problems［J ］.Computers &Structures ，1985（20）：115-120.（编辑立明）作者简介：刘金玲（1983-），女，硕士研究生，研究方向为基于近场声全息理论的噪音与振动研究。

收稿日期：2008-08-1585机械工程师2009年第8期制造业信息化仿真/建模/CAD /CAM /CAE /CAPPMA NUFACTURINGINFORMATIZATION。

合集下载

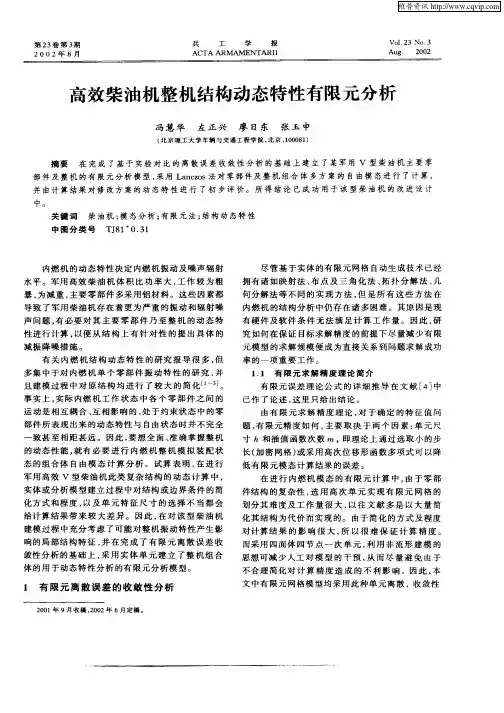

高效柴油机整机结构动态特征有限元分析
