机械系统动力学特性的模态分析机械系统动力学是研究物体在受到外力作用下的运动规律和机械系统动态特性的学科。
其中，模态分析是一种重要的方法，用于研究机械系统的固有振动特性。
本文将介绍机械系统动力学特性的模态分析方法及其应用。
一、模态分析的基本概念模态分析是研究机械系统振动模态的一种方法。
模态是指机械系统在自由振动状态下的振动形式和频率。
模态分析通过分析机械系统的初始条件、约束条件和外力等因素，确定机械系统的固有频率和振型，并进一步得到机械系统的振荡特性。
二、模态分析的基本步骤模态分析一般包括以下几个步骤：1. 系统建模：根据实际情况，将机械系统抽象为数学模型，包括质量、刚度、阻尼等参数。
2. 求解特征值问题：通过求解系统的特征值问题，得到系统的固有频率和振型。
3. 模态验算：将得到的固有频率和振型代入原始方程，验证其是否满足振动方程。
4. 模态分析：通过对系统的振动模态进行进一步分析，得到系统的动态响应和振动特性。
三、模态分析的应用模态分析在机械工程领域有广泛的应用。
主要包括以下几个方面：1. 结构优化设计：通过模态分析，可以评估机械系统的固有频率和振型，判断系统是否存在共振现象或其他异常振动情况，为结构设计提供依据。
2. 动力学特性分析：通过模态分析，可以了解机械系统的振动特性，包括固有频率、阻尼特性和模态质量等指标，为系统的动力学性能评估和优化提供依据。
3. 故障诊断与预测：模态分析可以用于机械系统的故障诊断和预测。
通过对机械系统振动模态的变化进行监测和分析，可以判断系统是否存在故障，并提前发现潜在的故障。
4. 振动控制技术：通过模态分析，可以了解机械系统振动的特征，并采取相应的振动控制措施。
比如调节系统的阻尼、改变系统的刚度等，来减小系统的振动幅度，提高系统的稳定性和工作性能。
四、模态分析存在的问题与挑战模态分析作为一种成熟的技术方法，仍然面临一些问题和挑战。
例如，模态分析需要对机械系统进行精确的建模，包括质量、刚度和阻尼等参数的准确度和全面性。
1. 什么是模态分析？模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
2. 模态分析有什么用处？模态分析所的最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面：1. 评价现有结构系统的动态特性；通过结构的模态分析可以求得各阶模态参数（模态频率、模态振型以及模态阻尼），从而评价结构的动态特性是否符合要求，并校验理论计算结构的准确性。
2. 在新产品设计中进行结构动态特性的预估和优化设计；3. 诊断及预报结构系统的故障；近年来，结构故障技术发展迅速，而模态分析已成为故障诊断的一个重要方法。
利用结构模态参数的改变来诊断故障是一种有效方法。
例如，根据模态频率的变化可以判断裂纹的出现；根据振型的分析可以确定断裂的位置；根据转子支承系统阻尼的改变，可以诊断与预报转子系统的失稳等。
4. 控制结构的辐射噪声；结构噪声是由于结构振动所引起的。
结构振动时，各阶模态对噪声的“贡献”并不相同，对噪声贡献较大的几阶模态称为“优势模态”。
振动力学模态分析振动力学模态分析是指对结构进行振动试验或数值模拟计算，得到结构在不同频率下的振型和振幅，以及相应的固有频率、阻尼比等参数。
通过模态分析可以了解结构的动态特性，为结构设计和优化提供依据。
一、模态分析基本概念1. 模态模态是指一个系统在某一固有频率下的振型。
在模态分析中，每一个固有频率都对应着一个独特的振型，称为该系统的一个模态。
2. 固有频率固有频率是指一个系统在自由振动时所具有的特定频率。
它只与系统本身的质量、刚度和几何形状等因素有关，而与外界作用力无关。
3. 阻尼比阻尼比是指结构在自由振动过程中能量损失的程度。
它是实际阻尼与临界阻尼之比，通常用百分数表示。
二、模态分析方法1. 实验方法实验方法是通过对结构进行加速度传感器等测量设备布置，采集不同点位加速度数据，并经过滤波处理后计算出各个固有频率和相应的振型。
实验方法对于大型结构和复杂结构有很好的适用性，但需要耗费大量时间和人力物力。
2. 数值模拟方法数值模拟方法是通过有限元分析等计算手段，计算出结构在不同频率下的振型和固有频率等参数。
数值模拟方法具有计算速度快、成本低、可重复性好等优点，但需要对结构进行准确的建模和较为准确的材料参数。
三、模态分析应用1. 结构设计在结构设计过程中，通过模态分析可以了解结构在不同频率下的振动特性，避免设计中出现共振现象，并优化结构刚度和质量分布等参数。
2. 故障诊断通过对机械设备进行模态分析，可以检测出设备存在的故障类型及其严重程度。
例如，当设备出现轴承故障时，会引起系统固有频率发生变化，产生新的振型。
3. 振动控制通过对系统进行模态分析并针对其固有频率进行控制，在一定程度上能够降低系统振动幅值，并减少由此带来的噪声和振动损伤。
四、模态分析注意事项1. 选择合适的模型在进行模态分析前，需要对结构进行准确的建模。
模型的准确性对于分析结果的精度有很大影响，因此需要根据具体情况选择合适的建模方法和参数。
Ansys模态分析详细论述1、有限元概述将求解域分解成若干小域，有限元模型由单元组成，单元之间通过节点连接，并承受载荷，节点自由度是随着连接该点单元类型变化的。
1.1分析前准备（1）研读相关理论基础；（2）参考别人的分析方法和思路；（3）考虑时间和设备，做适当的简化假设，设定条件、材料并决定分析方式；（4）了解力学现象、分析关键位置并预先评估。
1.2 Von Mises 应力Von Mises 应力是非负值，应力表达式可表示为：1.3结果的分析（1）建立疏密不同的三至五种网络，选择适中密度，不能以存在应力集中点处的结果做对比；（2）检验网格，分析结果的合理性，选择安全系数，并且要分析应力集中的真实性与危险性。
（3）接触收敛速度的提高：在不影响结构的前提下，控制或减少接触单元生成数目，并采用线性搜索，与打开自适应开关来提高收敛速度。
2、模态分析中的几个基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
2.1主要模态一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的，所以其模态具有无穷阶。

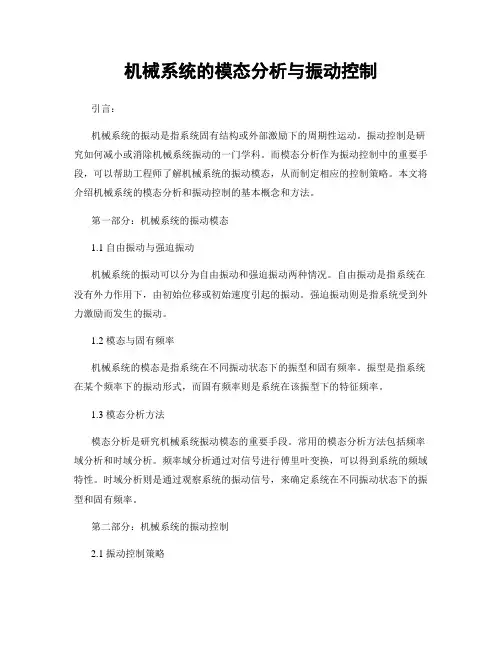

机械系统的模态分析与振动控制引言：机械系统的振动是指系统固有结构或外部激励下的周期性运动。
振动控制是研究如何减小或消除机械系统振动的一门学科。
而模态分析作为振动控制中的重要手段，可以帮助工程师了解机械系统的振动模态，从而制定相应的控制策略。
本文将介绍机械系统的模态分析和振动控制的基本概念和方法。
第一部分：机械系统的振动模态1.1 自由振动与强迫振动机械系统的振动可以分为自由振动和强迫振动两种情况。
自由振动是指系统在没有外力作用下，由初始位移或初始速度引起的振动。
强迫振动则是指系统受到外力激励而发生的振动。
1.2 模态与固有频率机械系统的模态是指系统在不同振动状态下的振型和固有频率。
振型是指系统在某个频率下的振动形式，而固有频率则是系统在该振型下的特征频率。
1.3 模态分析方法模态分析是研究机械系统振动模态的重要手段。
常用的模态分析方法包括频率域分析和时域分析。
频率域分析通过对信号进行傅里叶变换，可以得到系统的频域特性。
时域分析则是通过观察系统的振动信号，来确定系统在不同振动状态下的振型和固有频率。
第二部分：机械系统的振动控制2.1 振动控制策略机械系统的振动控制策略一般可以分为被动控制和主动控制两种。
被动控制是指通过改变系统结构或材料的刚度、减振装置等 passively 来减小振动。
主动控制则是通过采用力学、电子或机电一体化的方法 actively 来实现振动控制。
2.2 控制器设计与实施振动控制的关键在于控制器的设计和实施。
控制器设计需要考虑系统的模态特性、控制目标以及输入和输出的信息，常见的控制方法有PID控制和自适应控制等。
控制器实施则是将设计好的控制算法应用于实际系统中，并根据实际反馈进行调整和优化。
2.3 振动控制的应用振动控制在机械系统中有着广泛的应用。
例如，在汽车工业中，振动控制可以减少车辆的振动和噪音，提高车辆的乘坐舒适性；在航空航天领域中，振动控制可以提高飞机的飞行性能和结构的安全性。
模态分析中的几个基本概念
物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，你可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的，所以其模态具有无穷阶。
但是对于运动起主导作用的只是前面的几阶模态，所以计算时根据需要计算前几阶的。
一个物体有很多个固有振动频率（理论上无穷多个），按照从小到大顺序，第一个就叫第一阶固有频率，依次类推。
所以模态的阶数就是对应的固有频率的阶数。
振型是指体系的一种固有的特性。
它与固有频率相对应，即为对应固有频率体系自身振动的形态。
每一阶固有频率都对应一种振型。
振型与体系实际的振动形态不一定相同。
振型对应于频率而言，一个固有频率对应于一个振型。
按照频率从低到高的排列，来说第一振型，第二振型等等。
此处的振型就是指在该固有频率下结构的振动形态，频率越高则振动周期越小。
在实验中，我们就是通过用一定的频率对结构进行激振，观测相应点的位移状况，当观测点的位移达到最大时，此时频率即为固有频率。
实际结构的振动形态并不是一个规则的形状，而是各阶振型相叠加的结果。
模态扩展是为了是结果在后处理器中观察而设置的，原因如下：
求解器的输出内容主要是固有频率，固有频率被写到输出文件Jobname.OUT及振型文件Jobnmae.MODE中，输出内容中也可以包含缩减的振型和参与因子表，这取决于对分析选项和输出控制的设置，由于振型现在还没有被写到数据库或结果文件中，因此不能对结果进行后处理，要进行后处理，必须对模态进行扩展。
在模态分析中，我们用“扩展”这个词指将振型写入结果文件。
也就是说，”扩展模态“不仅适用于Reduced模态提取方法得到的缩减振型，而且也适用与其他模态提取方法得到的完整振型。
因此，如果想在后处理器中观察振型，必须先扩展模态。
谱分析中的模态合并是因为激励谱是其实是由一系列的激励组合成的一个谱，里面的频率不会是只有一个，而不同的激励频率对于结构产生的结果是不一样的，对于结果的贡献也是不一样的，所以要选择模态组合法对模态进行组合，得到最终的响应结果。
模态数指一个结构拥有模态的个数？
对一般形状的振型，它可以看成是很多不同阶的形状的组合。
阶数与振型相对应。
有多少个振型就有多少个阶数。
对应基本周期的振型称为第一阶振型，比第一周期略小的（第二周期）对应的振型称为第二阶……第n阶，依次类推。
从理论上来说，任何结构的固有频率都有无限多个，按频率大小排列，数值最小的为一阶频率。
但在用有限元进行计算时只能求出有限多个固有频率(与无约束的自由度个数相同)，且阶数越高，误差越大。
但对实际结构有意义的恰是频率较小的若干阶频率。
然而，为了便于对模态进行称呼，就以模态频率的大小进行排队，这种排队的顺序往往就是所谓的“阶”。
一个系统有几阶模态，理论上是N个自由度系统存在N个模态，而低阶模态的模态刚度相对比较弱，在同样量级的激励作用下，响应会相对所占的权值大一些，所以，工程上低阶模态比较被受关照，理论上低阶模态理论也相对成熟。
模态分析有什么用处？
模态分析的最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面：
1) 评价现有结构系统的动态特性；
2) 在新产品设计中进行结构动态特性的预估和优化设计；3) 诊断及预报结构系统的故障；
4) 控制结构的辐射噪声；5) 识别结构系统的载荷。
模态参数有那些？
模态参数有：模态频率、模态质量、模态向量、模态刚度和模态阻尼等。
模态分析和有限元分析怎么结合使用？
1）利用有限元分析模型确定模态试验的测量点、激励点、支持点（悬挂点），参照计算振型队测试模态参数进行辩识命名，尤其是对于复杂结构很重要。
2）利用试验结果对有限元分析模型进行修改，以达到行业标准或国家标准要求。
3）利用有限元模型对试验条件所产生的误差进行仿真分析，如边界条件模拟、附加质量、附加刚度所带来的误差及其消除。
4）两套模型频谱一致性和振型相关性分析。
5）利用有限元模型仿真分析解决实验中出现的问题！
如何修正有限元分析的结果？
用试验模态分析的结果怎么修正有限元分析的结果？1）结构设计参数的修正，可用优化方法进行。
2）子结构校正因子修正。
3）结构矩阵元素修正，包括非零元素和全元素修正两种。
4）刚度矩阵和质量矩阵同时修正。
