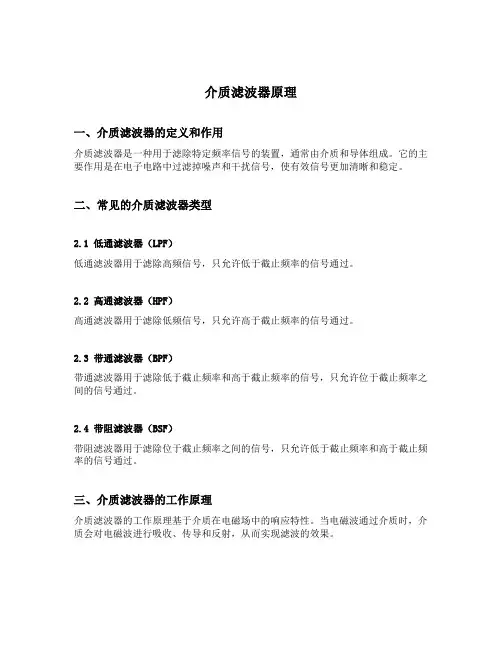

介质滤波器原理一、介质滤波器的定义和作用介质滤波器是一种用于滤除特定频率信号的装置,通常由介质和导体组成。
它的主要作用是在电子电路中过滤掉噪声和干扰信号,使有效信号更加清晰和稳定。
二、常见的介质滤波器类型2.1 低通滤波器(LPF)低通滤波器用于滤除高频信号,只允许低于截止频率的信号通过。
2.2 高通滤波器(HPF)高通滤波器用于滤除低频信号,只允许高于截止频率的信号通过。
2.3 带通滤波器(BPF)带通滤波器用于滤除低于截止频率和高于截止频率的信号,只允许位于截止频率之间的信号通过。
2.4 带阻滤波器(BSF)带阻滤波器用于滤除位于截止频率之间的信号,只允许低于截止频率和高于截止频率的信号通过。
三、介质滤波器的工作原理介质滤波器的工作原理基于介质在电磁场中的响应特性。
当电磁波通过介质时,介质会对电磁波进行吸收、传导和反射,从而实现滤波的效果。
3.1 电磁波的传播和吸收介质滤波器中的介质是由电子和原子组成的。
当电磁波通过介质时,电场和磁场会作用于介质中的电子和原子,使其发生振动。
这种振动会导致能量的吸收和传导,从而减弱或消除特定频率的信号。
3.2 介质的阻抗和衰减特性不同类型的介质对电磁波的传播有不同的阻抗和衰减特性。
通过选择合适的介质材料和设计参数,可以实现对特定频率的信号的滤除或通过。
3.3 介质滤波器的设计和优化介质滤波器的设计需要考虑到所需的截止频率、滤波特性和器件尺寸等因素。
通过调整介质的种类、厚度、形状和布局等参数,可以实现对特定频率范围内信号的滤波效果,并优化滤波器的性能。
四、介质滤波器的应用领域介质滤波器在各种电子电路中都有广泛的应用,特别是在通信、无线电和雷达系统中更为常见。
它们可以用于滤除噪声和干扰信号,提高通信质量和系统的可靠性。
4.1 无线电通信系统在无线电通信系统中,介质滤波器用于滤除无线电信号中的杂散频率和干扰信号,以保证通信质量和信息传输的可靠性。
4.2 雷达系统雷达系统中的介质滤波器用于滤除雷达信号中的背景噪声和干扰信号,以提高目标的探测和跟踪性能。
目次1引言 (1)1.1 介质谐振器的发展和应用 (1)1.2 介质滤波器的特点及应用 (3)1.3 本文的主要研究内容 (3)2介质腔体滤波器的理论设计 (4)2.1滤波器基本原理 (4)2.2 介质腔体滤波器的线路设计 (8)2.3 介质腔体滤波器的微波实现 (10)3 腔体介质滤波器的仿真设计 (15)3.1 Ansoft HFSS软件介绍 (15)3.2 腔体介质滤波器的工作原理 (17)3.3 腔体介质滤波器的仿真过程 (17)4 腔体介质滤波器的生产与调试 (20)4.1 介质谐振器与截止波导的生产 (20)4.2 滤波器的调试 (22)5 滤波器的测试结果及分析 (22)结论 (25)致谢 (26)参考文献 (27)1 引言1.1 介质谐振器的发展和应用微波介质谐振器是国际上70年代出现的新技术之一。
1939年,R .D .Richtmyes 就提出非金属介质体具有和金属谐振腔类似的功能,并把它称为介质谐振腔。
但是直到六十年代末才开始使用到微波电路中。
国内七十年代就有人研究,八十年代初报导了有关研究成果。
介质谐振器是用低损耗、高介电常数的介质材料做成的谐振器,已广泛应用于多种微波元器件中。
它具有如下特点:①体积小,由于材料的介电常数高,可使介质谐振器的体积小至空腔波导或轴谐振器的1/10以下,便于实现电路小型化;②Q 0值高,高0.1-30GHz 范围内,Q 0可达103-104;③基本上无频率限制,可以适用到毫米波(高于100GHz );④谐振频率的温度稳定性好。
因此,介质谐振器在混合微波集成电路中得以广泛的应用。
目前,介质谐振器已用于微波集成电路中作带通和带阻滤波器中的谐振元件、慢波结构、振荡器的稳频腔、鉴频器的标准腔等。
①在微波集成电路中,介质谐振器的形状通常为矩形、圆柱形和圆环形。
介质谐振器的谐振频率与振荡模式、谐振器所用的材料及尺寸等因素有关。
分析这个问题的方法早期是用磁壁模型法,即将介质谐振器的边界看成磁壁来分析,这种方法的误差较大,达10%。
介质滤波器原理

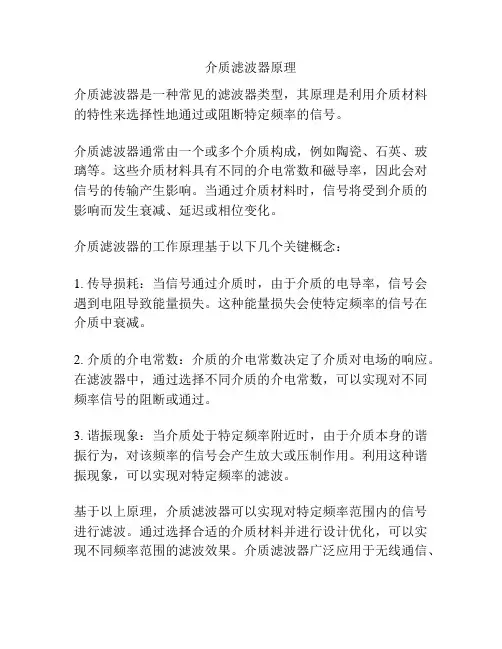

介质滤波器是一种常见的滤波器类型,其原理是利用介质材料的特性来选择性地通过或阻断特定频率的信号。
介质滤波器通常由一个或多个介质构成,例如陶瓷、石英、玻璃等。
这些介质材料具有不同的介电常数和磁导率,因此会对信号的传输产生影响。
当通过介质材料时,信号将受到介质的影响而发生衰减、延迟或相位变化。
介质滤波器的工作原理基于以下几个关键概念:
1. 传导损耗:当信号通过介质时,由于介质的电导率,信号会遇到电阻导致能量损失。
这种能量损失会使特定频率的信号在介质中衰减。
2. 介质的介电常数:介质的介电常数决定了介质对电场的响应。
在滤波器中,通过选择不同介质的介电常数,可以实现对不同频率信号的阻断或通过。
3. 谐振现象:当介质处于特定频率附近时,由于介质本身的谐振行为,对该频率的信号会产生放大或压制作用。
利用这种谐振现象,可以实现对特定频率的滤波。
基于以上原理,介质滤波器可以实现对特定频率范围内的信号进行滤波。
通过选择合适的介质材料并进行设计优化,可以实现不同频率范围的滤波效果。
介质滤波器广泛应用于无线通信、
电子设备和信号处理等领域,用于抑制噪声、滤除干扰信号,以及提高信号的质量和稳定性。
滤波器类器件技术规格书培训资料1滤波器类器件技术规格书1,概述目前我公司滤波器类产品主要包括:滤波器、双工器、合路器。
滤波器:应用于通信系统中,抑制不需要的信号,有选择性地让需要的信号通过。
双工器:应用于各种移动通信系统中的直放站、室内覆盖、基站等系统,使系统的接收(RX)和发射(TX)共用一付天线,而接收和发射互不干扰。
合路器:将多个通信系统的信号合成一路,而各系统间互不干扰。
命名规则:JCXXX-XX-XX -XX-XX- RXX①②③④⑤ ⑥①-代表产品种类,如JCFLT表示滤波器,JCDLX表示双工器,JCDUP表示合路器②-第一通带起始频段③-第二通带起始频段④-第三和更多通带起始频段⑤-产品系列流水号⑥ -产品版本号。
从R1A开始,前面的数字代表电气的改变,后面数字代表结构的改变。
2,指标分析频率范围:器件能满足技术指标要求的工作频率范围。
单位一般为MHz。
这里专指通带频率范围。
dB(Decibel,分贝):是一个纯计数单位,表示两个量的比值大小,对于功率,dB = 10lg(A/B),其中A表示输出功率,B表示输入功率。
如-3dB表示一半,0dB表示“1”。
回波损耗:描述各端口的反射特性。
还可以用电压驻波比(VSWR)表示。
二者可以用公式RL=20lg【(VSWR-1)/(VSWR+1)】进行换算,式中RL、VSWR分别表示回波损耗和电压驻波比。
数值越大,性能越优。
插入损耗:在通带频率范围内,信号经过器件主线所引起的损耗。
数值越小,性能越优。
带内波动:在器件工作通带内传输损耗的最大值和最小值的差值。
数值越小,性能越优。
带外抑制:描述器件某通道的选择特性。
即对不需要信号的抑制能力,一般希望尽可能大。
数值越大,性能越优。
隔离度:合路器各个系统之间的隔离。
双工器发射通道和接收通道之间的隔离。
数值越大,性能越优。
标称阻抗:各端口规定的电阻性阻抗。
目前我公司器件标称阻抗均为50Ω。
接口类型:XX-XX① ②①–常见的有N,Din(又称7/16),SMA,其中尤以N型最常见②–分为M和F,分别表示公头和母头端口识别:滤波器有二个端口。
