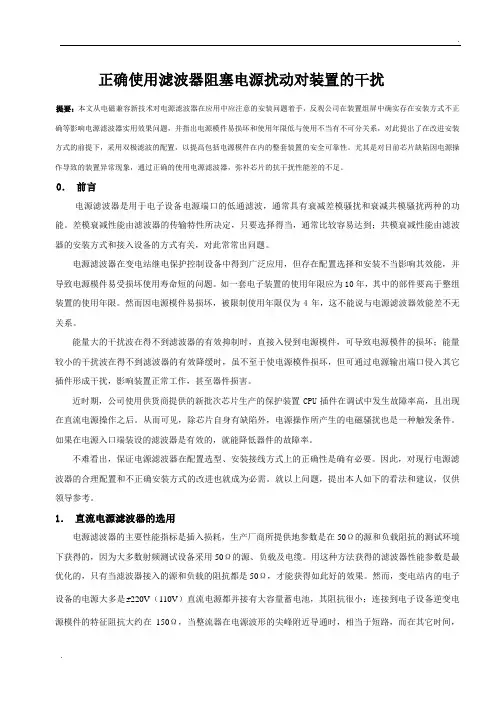

正确使用滤波器阻塞电源扰动对装置的干扰提要：本文从电磁兼容新技术对电源滤波器在应用中应注意的安装问题着手，反观公司在装置组屏中确实存在安装方式不正确等影响电源滤波器实用效果问题，并指出电源模件易损坏和使用年限低与使用不当有不可分关系，对此提出了在改进安装方式的前提下，采用双极滤波的配置，以提高包括电源模件在内的整套装置的安全可靠性。

尤其是对目前芯片缺陷因电源操作导致的装置异常现象，通过正确的使用电源滤波器，弥补芯片的抗干扰性能差的不足。

0．前言电源滤波器是用于电子设备电源端口的低通滤波，通常具有衰减差模骚扰和衰减共模骚扰两种的功能。

差模衰减性能由滤波器的传输特性所决定，只要选择得当，通常比较容易达到；共模衰减性能由滤波器的安装方式和接入设备的方式有关，对此常常出问题。

电源滤波器在变电站继电保护控制设备中得到广泛应用，但存在配置选择和安装不当影响其效能，并导致电源模件易受损坏使用寿命短的问题。

如一套电子装置的使用年限应为10年，其中的部件要高于整组装置的使用年限。

然而因电源模件易损坏，被限制使用年限仅为4年，这不能说与电源滤波器效能差不无关系。

能量大的干扰波在得不到滤波器的有效抑制时，直接入侵到电源模件，可导致电源模件的损坏；能量较小的干扰波在得不到滤波器的有效降缓时，虽不至于使电源模件损坏，但可通过电源输出端口侵入其它插件形成干扰，影响装置正常工作，甚至器件损害。

近时期，公司使用供货商提供的新批次芯片生产的保护装置CPU插件在调试中发生故障率高，且出现在直流电源操作之后。

从而可见，除芯片自身有缺陷外，电源操作所产生的电磁骚扰也是一种触发条件。

如果在电源入口端装设的滤波器是有效的，就能降低器件的故障率。

不难看出，保证电源滤波器在配置选型、安装接线方式上的正确性是确有必要。

因此，对现行电源滤波器的合理配置和不正确安装方式的改进也就成为必需。

就以上问题，提出本人如下的看法和建议，仅供领导参考。

1．直流电源滤波器的选用电源滤波器的主要性能指标是插入损耗，生产厂商所提供地参数是在50Ω的源和负载阻抗的测试环境下获得的，因为大多数射频测试设备采用50Ω的源、负载及电缆。

基础滤波器知识一。

滤波器基本概念1。

滤波器是什么？滤波器（Fiｌtｅr）是频率选择器件,用于在通信系统中对通信链路中的信号频率进行选择和控制2．什么是带通滤波器（baｎdpassｆilter)？带通滤波器是指只允许指定的一段有效频率分量通过,而将高于以及低于此段频率分量进行有效抑制的器件。

此外,常见的滤波器形式还有低通,高通，低阻，高阻，带阻。

３．什么是双工器（Diplexer, Dｕpｌｅｘer)?能同时对接收和发射提供通道，并对接收和发射的频率分量进行控制的滤波器，称为双工器。

4。

无线通信用滤波器作用是什么？我们的产品在通信系统中起何作用?用在何处？我们的微波射频产品在移动通信系统中叫射频前端.框图如下：我们公司的产品主要用于提供无线通信收发信道，同时通过收/发两个带通滤波器对信号的选择和控制，抑制掉对通信频带有干扰的频率分量，同时避免了对其他通信方式所在的频带的干扰,并且有效保持接收和发射频带的隔离，提高通信质量.5.基站双工器上的低通滤波器作用是什么?为了有效抑制寄生通带，我们通过增加低通滤波器对其进行抑制。

６.什么是塔放（塔顶放大器）,有什么作用?塔顶放大器的原理就是通过在基站接收系统的前端，即紧靠接收天线下增加一个低噪声放大器（ＬNA－ Low Noiｓe Amplifiｅr）来实现对基站接收性能的改善。

塔放带来的好处是多方面的。

这主要是由于塔放从技术原理上是降低基站接收系统噪声系数，从而提高基站接收系统灵敏度，这样它起到的作用是对基站接收性能的改善.7.什么是dBｍ，ｄBi，dBd，dB，ｄBｃ？１。

dBmﻫｄBｍ是一个考征功率绝对值的值,计算公式为:１0lgＰ（功率值／1mw）。

［例1] 如果发射功率Ｐ为1mｗ，折算为dBm后为0dBm.[例2] 对于4０W的功率,按dＢｍ单位进行折算后的值应为：10lg(40W／1ｍw)＝１0lg（40０0０）＝10lg4+１0lｇ10+10ｌg1０00=46dBm.2。

基站抗干滤波器培训计划书1.1概述
本项目的培训内容主要包括基站抗干扰滤波器的应用、性能指标、器件比较、工艺要求以及安装、调试、使用维护等培训。

1.2培训目标
通过培训，使管理人员，学员全面的了解基站抗干扰滤波器；
使学员进一步了解和掌握基站抗干扰滤波器相关技术知识；
掌握基站抗干扰滤波器的相关技术参数及性能指标；
使学员掌握相关技能，以保障设备正常运行；
了解基站抗干扰滤波器的工艺要求；
掌握安装、调试、使用、维护已经简单的故障排除；
1.3培训教材
对于本项目提供的全部培训内容，均提供相应的PPT、PDF或DOC格式的文件。

1.4培训方式
培训方式为集中培训，同时配有现场演示及实际操作。

1.5培训内容
1.基站抗干扰滤波器概述
2.基站抗干扰滤波器的制作工艺
3.基站抗干扰滤波器的各电气指标的定义
4.基站抗干扰滤波器操作注意事项
5.基站抗干扰滤波器安装、调试
6.基站抗干扰滤波器同类比较
7.应用案例介绍
8.常见故障分析
9.学员自由提问
10.总结
11.基站抗干扰滤波器性能指标提问
12.基站抗干扰滤波器常见鼓掌及应用提问
13.基站抗干扰滤波器实际安装操作
14.。

•引言•微波滤波器基本原理•ADS 软件在微波滤波器设计中的应用•微波滤波器制作工艺流程•调试技巧与常见问题解决方案•实验案例分析与讨论•总结与展望目录01引言微波滤波器概述微波滤波器是一种用于控制微波频率响应的二端口网络，广泛应用于无线通信、雷达、卫星通信等领域。

微波滤波器的主要功能是允许特定频率范围内的信号通过，同时抑制其他频率范围的信号，从而实现信号的选频和滤波。

微波滤波器的性能指标包括插入损耗、带宽、带内波动、带外抑制等，这些指标直接影响着通信系统的性能。

设计制作与调试重要性设计是微波滤波器制作的首要环节，良好的设计能够确保滤波器的性能指标满足系统要求。

制作是将设计转化为实物的过程，制作精度和质量直接影响着滤波器的最终性能。

调试是对制作完成的滤波器进行性能调整和优化，使其达到最佳工作状态的过程。

本教程旨在介绍微波滤波器的设计、制作与调试过程，帮助读者掌握相关知识和技能。

教程内容包括微波滤波器的基本原理、设计方法、制作流程和调试技巧等。

通过本教程的学习，读者将能够独立完成微波滤波器的设计、制作与调试，为实际工程应用打下基础。

教程目的和内容02微波滤波器基本原理低通滤波器高通滤波器带通滤波器带阻滤波器微波滤波器分类工作原理及性能指标工作原理性能指标常见类型微波滤波器特点集总参数滤波器分布参数滤波器陶瓷滤波器晶体滤波器03ADS软件在微波滤波器设计中的应用ADS软件简介及功能模块ADS（Advanced Design System）是一款领先的电子设计自动化软件，广泛应用于微波、射频和高速数字电路的设计、仿真与优化。

ADS软件包含多个功能模块，如原理图设计、版图设计、电磁仿真、系统级仿真等，可满足不同设计阶段的需求。

ADS软件支持多种微波滤波器类型的设计，如低通、高通、带通、带阻等，具有强大的设计能力和灵活性。

微波滤波器设计流程确定滤波器类型和性能指标根据实际需求选择合适的滤波器类型，并确定滤波器的性能指标，如中心频率、带宽、插入损耗、带外抑制等。

滤波器的安装！个人感觉比较重要！！！！！！！图片：图片：图片：图片：网上一篇论文的部分转载！滤波器的安装滤波器如果安装不适当，仍然会破坏滤波器的衰减特性。

只有恰当地安装滤波器才能获得良好的效果，一般考虑：其一，滤波器最好安装在干扰源出口处，再将干扰源和滤波器完全屏蔽起来。

如果干扰源内腔空间有限，则应在靠近干扰源电源线出口外侧，滤波器壳体与干扰源壳体应进行良好的搭接。

其二，滤波器的输入和输出线必须分开，防止输入端与输出端线路耦合，降低滤波特性，通常利用隔板或底盘来固定滤波器。

若不能实施隔离方法，则采用屏蔽引线。

其三，滤波器中电容器导线应尽量短，以防止感抗与容抗在某频率上形成谐振。

其四，滤波器接地线上有很大的短路电流，能辐射电磁干扰，要进行良好的屏蔽。

其五，焊接在同一插座上的每根导线必须进行滤波，否则会使滤波的衰减特性完全失去。

其六，管状滤波器必须完全同轴安装，使电磁干扰电流成辐射状流过滤波器。

图4演示了滤波器安装时的一种常见错误，由于滤波器的输入线过长，外面进来的干扰还没经过滤波，就已经通过空间耦合的方式干扰到线路板上。

而线路板上产生的干扰可以直接耦合到滤波器的输入线上，传导到机箱外面。

造成超标的电磁发射。

图5演示了滤波器安装时的一种常见错误，由于滤波器的输入、输出线靠的太近，高电频干扰可以通过输入、输出线之间的寄生电容直接发生耦合，旁路掉滤波器，使滤波器高频滤波效果变差。

图6演示了滤波器安装时的一种常见错误，大部分滤波器内部的共模滤波电容连接到滤波器的金属外壳上，在安装时，通过将滤波器的金属外壳直接安装在机箱上实现滤波器的接地。

在这种安装方式中，滤波器的外壳没连接到机壳上，因此对于共模滤波电容悬空，起不到滤波的作用。

图7演示了滤波器安装时的正确方式，滤波器的输入线很短，并且利用机箱将滤波器的输入端和输出端隔离开。

一、教学目标1. 理解滤波器的基本原理和作用。

2. 掌握滤波器的类型及其应用场景。

3. 学会滤波器的正确接线方法。

4. 培养学生的动手实践能力和问题解决能力。

二、教学对象本课程面向电子技术专业或相关专业的学生，要求学生具备基本的电子元件识别能力和电路基础知识。

三、教学时间2课时四、教学工具1. 教学课件2. 滤波器实物（如LC滤波器、RC滤波器等）3. 连接线、电源、示波器等实验设备4. 多媒体教学设备五、教学过程（一）导入新课（10分钟）1. 通过播放滤波器在实际应用中的视频，引起学生对滤波器兴趣。

2. 简要介绍滤波器的作用和重要性，提出本节课的学习目标。

（二）理论讲解（20分钟）1. 滤波器的基本原理：讲解滤波器的工作原理，包括低通、高通、带通、带阻滤波器等。

2. 滤波器的类型：介绍LC滤波器、RC滤波器等常见滤波器的特点和应用场景。

3. 滤波器的设计：讲解滤波器的设计方法，如滤波器参数的计算、电路图绘制等。

（三）实践操作（50分钟）1. 学生分组，每组分配一个滤波器实物和实验设备。

2. 教师演示滤波器的接线方法，强调接线注意事项。

3. 学生按照教师指导，进行滤波器的接线操作。

4. 教师巡回指导，解答学生在接线过程中遇到的问题。

5. 学生测试滤波器性能，如使用示波器观察滤波器输出波形。

（四）总结与反馈（10分钟）1. 教师总结本节课的学习内容，强调滤波器接线的重要性。

2. 学生分组讨论，分享接线过程中的经验和遇到的问题。

3. 教师根据学生的反馈，调整教学方案，提高教学效果。

六、教学评价1. 学生对滤波器原理和接线方法的掌握程度。

2. 学生在实践操作中的动手能力和问题解决能力。

3. 学生对课程内容的兴趣和参与度。

七、教学反思本节课通过理论讲解和实践操作相结合的方式，帮助学生掌握滤波器的原理和接线方法。

在教学过程中，要注意以下几点：1. 理论与实践相结合，提高学生的学习兴趣。

2. 注重培养学生的动手能力和问题解决能力。

滤波器安装
1、安装示意
一般滤波器的输入、输出均设计在相对的两端，这样可以最大限度的避免耦合干扰。

同时要求滤波器大面积接地，尽可能降低接地阻抗，有利于干扰的对地泄放。

2、安装要求：
a. 安装底板大面积接地，不能仅靠接地线
b. 输入输出尽可能分别接在滤波器的两端，避免“干净电源”被再“污染”
c. 输入输出无法完全避开，“脏”线需做屏蔽处理
d. 无法避开回绕，尽可能避免平行直线，用交叉走线方式
e．数据线和动力线尽可能分开走，不能分开的情况，数据线需做好屏蔽。

正确安装变频器专用滤波器的几个注意事项随着科技的不断发展，变频器作为现代化工业生产中的关键电气设备，其应用范围越来越广泛。

但随之而来的问题就是，它们所产生的电磁干扰也越来越严重，会对其它电气设备造成较大的干扰。

因此，在变频器的安装中，常需要安装专门的滤波器来对其进行过滤。

但是，正确安装变频器专用滤波器也需要注意一些细节。

下面，本文将介绍正确安装变频器专用滤波器的几个注意事项。

确认滤波器的工作方式和信号处理方式根据变频器滤波器的工作原理，滤波器的接线方式主要有两种：外接式和内接式。

外接式滤波器是与变频器外连接的，因此可以独立于变频器安装。

而内接式滤波器则是直接安装在变频器内部，相对于外接式滤波器，安装要稍微复杂一些。

另外，在确认滤波器的工作方式之后，还需要确认信号的处理方式。

滤波器的作用就是滤除变频器输出信号中的高频噪声，但是这会对信号带来一定的影响。

因此，在安装滤波器之前，需要确认信号处理方式是否合适。

确认滤波器的容量和型号在安装滤波器之前，还需要确认滤波器的容量和型号。

不合适的滤波器容量和型号会影响整个系统的正常工作，同时也会对设备产生安全隐患。

选择合适的接线方式正确的接线方式可以保障滤波器的正常工作和长期稳定性。

因此，在选择接线方式时需要注意以下几点：•独立接线方式：这种方式需要专门留出一个端口用于安装滤波器，安装时需要注意滤波器是否与其它设备冲突。

•并联接线方式：这种方式需要在电源输入端和变频器输出端分别设置滤波器，需要注意两个滤波器的容量和工作方式是否相同，否则容易产生相互干扰。

•直接接线方式：这种方式是将滤波器直接连接在变频器的输出端，适用于一些较小规模的变频器系统，但需要注意安全间隔距离。

安装位置要确保滤波器的正常工作，还应该注意滤波器的安装位置。

一般情况下，滤波器需要安装在变频器和负载之间，以便滤除高频噪声。

同时，还需要注意滤波器的密封度和防护等级，必要时可以加装防护罩。

系统测试在安装好滤波器之后，还需要对整个系统进行测试。

介质陶瓷高频滤波器基础培训资料1. 滤波器的种类1-1. 根据性能分类1-2. 根据通带分类1-3. 根据结构分类2. 介质陶瓷滤波器的定义3. 介质陶瓷及滤波器的主要特性3-1. 介质陶瓷的主要特性3-2. 介质陶瓷滤波器的主要特性4. 相关的介质陶瓷滤波器的区分4-1. 根据外观区分4-2. 根据不同的区分进行优缺点比较5. 产品开发FLOW Chart6. 介质陶瓷滤波器的制造工程图7. 通信SYSTEM适用范围及适用范围的例图7-1. 通信SYSTEM适用范围7-2. 适用范围的例图(Block Diagram)8. Filter基本电路设计及Computer Simulation8-1. 理论上电路设计8-2. Computer Simulation方法及举例9. 不同种类的滤波器特性比较及滤波器使用注意事项9-1. 其它产品与滤波器的特性比较9-2. 介质滤波器的使用注意事项1. 滤波器的种类:1-1 根据性能分类A. Active 滤波器-包括与op amp.一样的能动素子, 用RC interstage, LC interstage来实现根据op amp.的不同工作范围有使用限制.B. Passive 滤波器- Lumped elements: 用不同的部品实现产品方法.- Distributed elements: 利用Transmission line, Comb-line, Inter-digital, Cavity等Field的概念实现滤波器.1-2 根据通带分类A. Low-pass 滤波器: 只通过低频率的滤波器. 将通带宽度和衰减宽度分开通宽度与衰减宽度接触点的频率称为段差频率.B. High-pass 滤波器: 只通过高频率的滤波器.C. Band-pass 滤波器: 将低频率与高频率组合后的滤波器,在通带内只通过相交那部分频率在multi-channel通信等方面需要的有效频率.D. Band-stop 滤波器: 与带通滤波器特性相反的滤波器.E. All-pass 滤波器(Delay Line) : 在任意频率段不影响衰减全部通过, 或者是为了伴随若干的延时而设计的滤波器.A.Low-Pass Filter10ωH(ω)B.High Pass FilterωH(ω)C.Band-Pass FilterωωωD.Band-Stop Filterωωω E.All-Pass FilterωH(ω)1.3 根据结构分类A. RLC FilterLow-frequency(利用数百KHz∼500MHz), 主要使用IF频率.我们称为LC FILTER或是IF FILTER.B. DSP Filter利用Digital filter通信,如能在低频使用半导体就可能chip化.目前使用的一部分特性非常灵敏.C. Active Filter使用在数百KHZ –数MHZ的频率中, 利用OP-Amp L, C等素子D. Cavity Filter利用Wave-guard , 机械加工和连接( 0.05mm程度的允许误差)基站及转发器用E. Ceramic Filter损耗减小尺寸缩小是目前RF频率段最大的长处.F. Superconductor Filter高介电常数, 用于卫星发收等目前受价格及尺寸限制使用也受到限制.G. Crystal Filter损耗减小可做特性Sharp但是在高频率段使用有难度.H. SAW Filter用音波来代替电波缩小尺寸损耗增大功率变小,缺点是开发费昂贵. 微型Pattern技术目前正在向前发展如果以后发展一直良好作为移动通信用部品它的作用应该会扩大.2. 介质陶瓷滤波器的定义:利用固有介质陶瓷成分的谐振素子使得高频频率成分选择变得容易作为module化的部品RF和Mono-Block Filter是无绳电话,手机,转发器选择所需收发信号的核心部品 .通常介质滤波器用分布定数来使用介质谐振器,具有高介电常数和低损耗,高温安全性,耐振动性,冲击性,微型化,量产化,低成本等优点.作为移动通信系统及手机的RF,IF段使用的滤波器以天线共用器(Duplexer)为首在system的RF信号处理上正广范围的使用.3. 介质陶瓷及滤波器的主要特性3-1. 介质陶瓷的主要特性A.介电常数(Permittivity-Er) : 作为非导体的重要电性能DC或是AC,就是与交流电波的特性有直接关系. 相同的电压或是流动的电流形成电磁的时候体现散开的+- moment敏感反应的程度.用E=Eo.Er来体现,介电常数没有实际意义一般用E=E r表示.跟电波的波长(λ)有密切关系对频率有很大影响并且左右着产品的尺寸和形态.高频电路设计时一个很重要的因素.没有单位.目前移动通信部品上使用的介电常数一般在4~110之间.lCfgo r==λε44(C=300,000KM/sec , Fo=MHz)B. 损耗系数(Q factor): 频率loss部分. 谐振频率的波形越灵敏品质越好 . 用1/tan表示的话,与实际信号的noise,通话距离有密切关系.特性值表示为体现纯材料的物性值Q.F与根据不同的谐振mode体现的3种值unloadQ, load Q ,Q.fo.Qu=(Fo/B.W)/1-10(-iL/20)C. 温度系数(Tf): 介质陶瓷中重要特性之一. 为了体现不同的温度下的频率及其它特性的敏感性, 为了能在热带地区或是西伯利亚地区特性一致温度系数的特性必须稳定.用下面的公式表示单位是ppm/℃.Tf = △F/Fo*1/△T3-2. 介质陶瓷滤波器的主要特性A. 通带频率 ( PASS BAND WIDTH )在Pass-band 中 Upper frequency - Lowerfrequency B. 插入损耗 ( INSERTION LOSS )在Source 和Load 之间插入电路后产生的损耗产生在device 内的conductor 接收电源的地方. Insertion loss = Dissipation loss + Reflection lossQ BW f g I L oin n=⨯=∑43431.. C. 3dB BandwidthCenter Freq.为0dB 插损基准线在中心频率-3dB 处的通带宽度.★ Filter 中 3dB 重要的理由:dB=10log 输出电压/输入电压=?用dB 实现, 假设输入电压100V 输出电压50V 的话 那么通过一些部品后输出电压就减少一半. 这个用dB 计算的话大约是-3dBD. 通带衰减特性 ( ATTENUATION )低边频率(Low Cutoff Frequency) 高边频率(High Cutoff Frequency)E. 带内波动 ( PASS BAND RIPPLE)在一定通带宽度内的最大Loss-最小Loss (dB)F. 反射损耗 ( V S W R ) = Return Loss电子波最大值与最小值之间的差异的比率和反射损耗的关系 Re log turnLoss VSWR VSWR =+-⎛⎝ ⎫⎭⎪2011G. 输入输出阻抗 ( IN/OUT IMPEDANCE)一个电路,在系统中按标准使用阻抗值. 在RF 中主要使用50欧姆和75欧姆.就是满足电源的传输性和曲线特性的中间值. 一般没有特殊规定特性阻抗就是50欧姆. 所说的阻抗交流信号的电压和电流的比就是E field 和H field 的比.在低频率段所说的电阻 的概念一般解释为负荷(load), 在高频率段는因为L 和C 相同储藏性素子要素作用增大 所以通过电阻后负荷变大. 实际上这些要依赖很多经验所以要多实践.Z= R+j ωL+(1/j ωC) Zo=√(R+j ωL)/(G+j ωC)LRP IL log 10=H. HARMONIC特性( SUPRIOUS / HARMONIC )I. 温度特性( OPERRATION TEMPERATURE )J. 尺寸( DIMENSIONS )K. 输入输出形态(N-, SMA-, SMD-TYPE)L. ISOLATIONIsolation作为一般隔离信号时使用的概念.举例像duplexr的情况,一个素子中因为发送信号频率与接收信号频率同时工作所以要将两个信号最大限度的隔离以及分开. 像这样的情况好几种信号在同一系统种,同时利用一个电路的时候各信号距离间分开的程度通常称为isolation.Isolation这个词使用范围很广,不管怎么样根据不同的使用情况,用信号分离图就能理解.信号分离图就是体现相互之间到底有多少干扰的尺度图.M. GDT(Group Delay Time)体现Filte特性指标之一,信号从Filter内部通过时产生的time delay(群延时的意思).这个就是在时间轴sine 波形稍微歪扭就像段差一样可以看得见. 这个很大程度上参照Filter的尺寸或是结构,这样发生的群延时不仅是单纯的信号反应慢的问题也可能是信号本身的曲线问题(distortion).Group delay如果较大通过通带的每个频率段差再变大, 结果可以用信号的曲线来体现.那么在Filter中将Group delay做的小很重要.dΦΦ(rad)Φ(deg)G.D=td=-----(s)=-------=--------dw w360f(Hz)N. RF HANDLING POWER.4. 相关的介质陶瓷滤波器的外观区分4-1. 根据外观区分4-2. 根据外观区分比较产品的长短处A: 容易,好B: 一般C: 难度大,不好5. R&D 新产品开发工作FLOW CHART6. 介质陶瓷滤波器的制造工程图- MF,MC,MD,MP type- AF,AD type发送B-Lot 表B-Lot 表结束, DATA 整理, 确认谢振器特性※※※原料Lot 表 特性DATA7. 通信SYSTEM适用范围7-1. 适用通信SYSTEM- 用于与下面一样system的手机,基站,转发器等.A. C D M A(Code Division Multiple Access) : cord分割方式,从美国开始, 容量是analogo的20倍, AMPS的8~10倍, GSM(TDMA)方式的4~5倍.830/875, 836/881 MHzB. G S M(Global System for Mobile/ Group Special Mobile) : 采用数字方式的TDMA方式,临近的欧洲各国的system相互用不同的方式很不方便为了改善系统1987年欧洲17个国家采用相同的规格. 用相同的系统提高upband使用DCS-1800.利用dual band电路图.中国90%左右采用.902/947.897/942 MHzC.P H S(Personal Handy-phone System):国内专门服务于步行者的city phone和类似于日本的个人移动通信TDMA 方式, 1907 MHzD.P C S(Personal Communication System) :使用数字CDMA方式,初期没有多大的发展后来发现和800Mhz移动电话没有太大的差异,只是频率较高.直线性很好但是穿越性不是很好.这个差异很小在韩国已经没有特别意义. 声音信号化技术PCS高5kbps音质提高了63%左右.最近随着加入者的增多实际上区分音质很难.高速行驶,DATA服务也差不多只是名字不一样所以可以看到移动通信市场的竞争.1755/1845,1765/1855,1775/1865 MHzE. T R S (Trunked Radio System) : 流通运输业,工地,警察通话时间被限制在一个频率中特定的范围的很多人可以同时通话,无线电中结合了移动电话的技术. 比无线电的安全性更好.813/858MHzF. D E C T , I S M: 两种system基本与家庭用的cordless phone方式相近.915,1890MHzG. W L L(Wireless Local Loop) : 在本地区设置交换器构筑手机无线网络.它的优点是网络构筑迅速,受地形及环境影响小,经济方面线路维持补修费用低廉,增建,变更容易.2315/2385MHzH. I M T-2000(International Mobile Telecommunication for the 2000): W-CDMA现在各国正在开发统一的多样的移动电话系统不管走到世界的那个地方都可以使用相同的手机.初期称为FPLMTS,利用W-CDMA方式.将来应该是移动电话system的主流.发展GSM同时也有TDMA方式的UMTS(Universal Mobile Telecommunication System).1950/2140MHzI. BLUETOOTH: 各种电子产品间的通信没有电缆利用无线频率,快速接收发送数据的系统.利用hoping spectrun(FH-SS)方式.如数码相机,打印机等. 在无线网络间可以进行声音对话.向家用电子产品,轿车,所有的电子产品扩大,2005年会达到极点. 2450MHzJ. G P S(Global Positioning System) :确认卫星位置的系统,检测运动的物体方向及位置的系统,是从军事上开始的. 利用现在的人造卫星中的4颗就可以准确的确认自己的位置.利用到达距离时间,卫星轨道的半径计算.iGPS手机已开发完毕.包括Navigation System. 1575MHz, 1616/2492MHzK. P D A(Personal Digital Assistant): 笔记本, PNS内部设置的dual band的ANT.必须开发.圆形畸形/扇形畸形的问题可视化.L. OTHERSWireless LAN (3.5GHz,5.8GHz等)Wireless CCTVRadio TransceiversMMDS (Multi-Point Multi-Channel Distribution System )各种军用无线通信SYSTEM等…….7-2. 适用范围例图- Block DiagramA. 例图1LNA BPF MixerDown ConvertingBPF(IF)LNAto DemodulationPLLBPFPA ModulationRxTxDuplexerVCOPLL ModulePrescalerB. 例图28. Filter 基本电路图设计及电脑Simulation8-1. 理论上电路设计A, 了解谐振器 :串联谐振 (Series Resonance)并联谐振 (Palallel Resonance)L C =10ωC L=10ωDR 的 Impedance 计算공식λ/4Coaxial DR Z o D o D i r=⎛⎝ ⎫⎭⎪60εl n ε=유전율Do=DR 의외경Di=DR 의내경(mm)λ/4RF 용DRZ o D o D i r =⎛⎝⎫⎭⎪601079εl n .谐振器长度计算l C f go r==λε44 mm (C=300,000KM/sec , Fo=MHz)单位长度计算Loss,A attenuation F CQr o==868.πεB. Design of Band-Pass Filter :Q 值计算公式Q F ba ab l b aO C =⎛⎝ ⎫⎭⎪+⎛⎝ ⎫⎭⎪+⎛⎝ ⎫⎭⎪4112πμσlnln孔数计算公式n F BW F F F F att dB o att o o att =--⎛⎝ ⎫⎭⎪⎛⎝ ⎫⎭⎪⎪--coshcosh()1101101εC. EXAMPLE :Fo=850 MHz , BW=20 , Ripple=0.01 dB , IL=2.0 , 25dB at890MHzER=88 , Do=3.0 , Di=1.0 , Q=350① 计算孔数 , 4 Polen F BW F F F F att dB o att o o att =--⎛⎝ ⎫⎭⎪⎛⎝ ⎫⎭⎪⎪--coshcosh ()1101101ε= 3.23② g 值go=1, g1=0.7128, g2=1.2, g3=1.3212, g4=0.6476, g5=1.1007③求各素子的定数值,dr 的Impedance=Zo Do Di r=⎛⎝ ⎫⎭⎪5995210787.ln .ε=7.505 ∴Y 0 =0.133J G bg g A o 011002002350104458107128==⨯⨯⨯ϖ....=8.2992X10-3G R Admi ce A O==1002(tan ).,ϖ===BWf o2085000235/., b Y =π04=0.104458,ωπ002=f =5.34X109C J J G oA 01010129210008299253410100082992002=-⎛⎝ ⎫⎭⎪=⨯-⎛⎝ ⎫⎭⎪ω....=1.7082X10-12 C J O1212=ω=0.4597X10-12 , C br =ω0=19.559X10-12J l g g bg g b g g g g o r oo 1212121231211112454763101====⨯-ϖωϖωωϖ. =2.6542X10-3l br =10ω=1.7927X10-9J l g g o r23231=ϖω=1.94955X10-3 ,J l g g o r34341=ϖω=2.6538X10-3J l g g o r45451=ϖω=2.9075X10-3C J O2323=ω=0.36X10-12 ,C J O3434=ω=0.497X10-12,C J O4545=ω=0.544X10-12C C C G e O A01010121=+⎛⎝ ⎫⎭⎪ω=1.484X10-12C C C G e O B 45454521=+⎛⎝ ⎫⎭⎪ω=0.536X10-12C 10=C r -C 01e -C 12=19.559X10-12-1.484X10-12-0.4597X10-12=17.6153X10-12C 20=C r -C 12-C 23=19.559X10-12-0.4597X10-12-0.36X10-12=18.7393X10-12C 30=C r -C 23-C 34=19.559X10-12-0.36X10-12-0.497X10-12=18.702X10-12C 40=C r -C 34-C 45e =19.559X10-12-0.497X10-12-0.536X10-12=18.526X10-12L=l r =1.7927X10-9=1.7927nHC 12=C01=1.7082X10-12 , C 23=C12=0.4597X10-12, C 34=C23=0.36X10-12 C 45=C34=0.497X10-12, C 56=C45=0.544X10-12F l C C C r 1109104101212179271012660310==⨯=⨯--ππ..=895.62MHzF l C r 22012=π=868.34MHz, F l C r 33012=π=869.21MHz, F l C r 44012=π=873.33MHz8-2. Software (自身开发tool & MWO tool) SimulationsFo=850 MHz , BW=20 , Ripple=0.01 dB , IL=2.0 , 25dB at890MHzER=88 , Do=3.0 , Di=1.0 , Q=350A.1次Pre-simulation –构思所需的谢振器数量及大致的电路图B.2次Simulation (MWO )-Att及插损值设定后得出比较准确的值-Graph特性及各定数值可调整.CAPC=ID=2.097 pFC11234COAXRHO=TAND=ER=L=Do=Di=ID=0.0028898.86 mm3 mm1 mmCX1CAPC=ID=0.6481 pFC21234COAXRHO=TAND=ER=L=Do=Di=ID=0.0028899.105 mm3 mm1 mmCX2CAPC=ID=1.176 pFC41234COAXRHO=TAND=ER=L=Do=Di=ID=0.0028898.991 mm3 mm1 mmCX4CAPC=ID=7.749 pFC51234COAXRHO=TAND=ER=L=Do=Di=ID=0.0028899.016 mm3 mm1 mmCX3CAPC=ID=0.4816 pFC3PORTZ=P=50 Ohm1PORTZ=P=50 Ohm27007508008509009501000Frequency (MHz)AF34R850S20A-80-70-60-50-40-30-20-100890 MHz -27.002 dB850 MHz -24.903 dB840 MHz -1.748 dB860 MHz -1.9812 dB850 MHz -1.4565 dBDB(|S[1,1]|)AF34R850S20A DB(|S[2,1]|)AF34R850S20A9. Filter基本电路图设计及电脑Simulation 9-1. 其它产品与Filter的特性比较。
