滤波器的定义、参数以及测试方法

滤波器使用方法滤波器是一种常用的信号处理器件，广泛应用于通信、音频、图像等领域。

它的主要作用是对输入信号进行滤波处理，以滤除噪声、调整频率响应或改变信号形态。

本文将介绍滤波器的使用方法，包括滤波器的选择、参数设置和使用注意事项等方面。

一、滤波器的选择在选择滤波器时，需要根据具体的应用场景和需求来确定。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

根据信号的频率特性和滤波要求，选择合适的滤波器类型可以达到更好的滤波效果。

二、滤波器的参数设置在使用滤波器时，需要设置一些参数来调整滤波器的性能。

常见的参数包括截止频率、通带增益、阻带衰减等。

截止频率是滤波器的一个重要参数，它决定了滤波器的频率响应特性。

通带增益表示滤波器在通带内的信号增益，阻带衰减表示滤波器在阻带内的信号衰减程度。

根据实际需求，设置适当的参数可以实现所需的滤波效果。

三、滤波器的使用注意事项在使用滤波器时，需要注意以下几点：1.信号采样率：滤波器的输入信号采样率必须满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍，否则会发生混叠现象。

2.滤波器的阶数：滤波器的阶数决定了滤波器的频率响应特性和滤波效果。

一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。

3.滤波器的延迟：滤波器的处理过程会引入延迟，这在某些实时应用中可能会造成问题。

因此，在选择滤波器时需要考虑延迟对系统性能的影响。

4.滤波器的稳定性：滤波器的稳定性是指滤波器的输出不会发散或趋于无穷大。

在选择滤波器时，需要确保选择的滤波器是稳定的，以避免系统不稳定或产生不可预测的结果。

5.滤波器的实时性能：对于实时应用，滤波器的实时性能是一个重要考虑因素。

滤波器的计算复杂度和延时应该在可接受范围内，以保证系统的实时性能。

四、滤波器的调试和验证在使用滤波器之前，需要对滤波器进行调试和验证，以确保其性能和滤波效果符合要求。

常见的调试方法包括输入不同类型的测试信号，观察滤波器的输出是否符合预期；通过频率响应曲线对滤波器进行分析和评估；对滤波器进行实际应用测试，检查滤波效果和性能指标等。

微波滤波器设计培训教程一、引言微波滤波器是微波通信系统、雷达系统、电子对抗系统等领域中不可或缺的组成部分。

随着现代通信技术的快速发展，微波滤波器的设计和应用日益受到重视。

本教程旨在为从事微波滤波器设计的工程师和技术人员提供系统的培训，帮助学员掌握微波滤波器的基本原理、设计方法和实际应用。

二、微波滤波器的基本原理1.滤波器的定义与分类滤波器是一种选频元件，用于从输入信号中选出特定频率范围内的信号，抑制其他频率的信号。

根据滤波特性，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

2.微波滤波器的原理微波滤波器利用微波电路的传输特性，实现对特定频率范围内信号的传输或抑制。

其主要原理包括谐振、耦合和阻抗匹配等。

三、微波滤波器的设计方法1.谐振器设计谐振器是微波滤波器的核心部分，用于实现信号的谐振。

谐振器的设计包括谐振频率、品质因数和耦合系数等参数的确定。

常用的谐振器有微带谐振器、介质谐振器和谐振腔等。

2.耦合系数设计耦合系数是描述谐振器之间相互作用的参数，它决定了滤波器的带宽和带外抑制。

耦合系数的设计包括相邻谐振器间的耦合和级联谐振器间的耦合。

3.阻抗匹配设计阻抗匹配是确保微波滤波器在输入和输出端口与外部电路阻抗匹配的过程。

阻抗匹配设计包括传输线匹配、阻抗变换器设计和反射系数优化等。

四、微波滤波器的实际应用1.微波滤波器的应用领域微波滤波器广泛应用于通信系统、雷达系统、电子对抗系统、导航系统等领域。

其主要功能是实现信号的滤波、放大、混频等。

2.微波滤波器的选型与调试根据实际应用需求，选择合适的微波滤波器类型和参数。

在调试过程中，通过调整谐振器、耦合系数和阻抗匹配等参数，实现对滤波器性能的优化。

五、总结本教程系统地介绍了微波滤波器的设计原理、方法和实际应用。

通过学习本教程，学员可以掌握微波滤波器的设计要点，提高实际工程应用能力。

希望本教程能为我国微波滤波器技术的发展做出贡献。

微波滤波器的设计方法1.谐振器设计选择谐振器类型：根据应用需求和频率范围，选择合适的谐振器类型，如微带谐振器、介质谐振器和谐振腔等。

电源滤波器测试方法电源滤波器是电子设备中常用的一种电路部件，用于滤除电源中的噪声和干扰，保证电子设备的正常运行。

在进行电源滤波器的测试时，我们需要采取一定的方法和步骤，以确保测试结果的准确性和可靠性。

我们需要准备好测试所需的设备和工具。

主要包括电源滤波器样品、信号发生器、示波器和电压表等。

这些设备应该是经过校准和调试的，以确保其准确度和稳定性。

接下来，我们需要将电源滤波器样品正确连接到测试电路中。

通常情况下，电源滤波器有输入端和输出端，我们需要将其与信号发生器和示波器等设备进行连接。

在连接过程中，要确保连接的可靠性和正确性，避免产生误差或干扰。

在进行电源滤波器测试之前，我们需要设置信号发生器的输出信号参数。

这包括信号的频率、幅度和波形等。

根据电源滤波器的设计要求和规格，我们可以选择合适的测试信号参数进行测试。

接下来，我们需要使用示波器来观察电源滤波器的输入和输出信号。

在测试过程中，我们可以通过示波器来观察信号的幅度、波形、频率等参数。

通过对比输入信号和输出信号，我们可以评估电源滤波器的滤波效果和性能。

除了示波器外，我们还可以使用电压表来测量电源滤波器的输入和输出电压。

通过对比输入电压和输出电压，我们可以评估电源滤波器的电压传输特性和功率损耗情况。

在进行电源滤波器测试时，我们还需要注意一些测试细节。

首先，要保持测试环境的稳定和干净，避免外部噪声和干扰对测试结果的影响。

其次，要注意测试过程中的安全事项，避免电击或其他意外事故的发生。

在测试完成后，我们需要对测试结果进行分析和总结。

根据测试结果，我们可以评估电源滤波器的性能和品质。

如果测试结果符合设计要求和规格，则说明电源滤波器具备良好的滤波效果和稳定性。

如果测试结果不符合要求，则需要进行故障排查和分析，找出问题的原因并进行修复或改进。

电源滤波器的测试是确保其性能和品质的重要环节。

通过正确的测试方法和步骤，我们可以评估电源滤波器的滤波效果和稳定性，并为其改进和优化提供参考依据。

RLC 带通滤波器的设计与测试—— 通信学院 一、概念：带通滤波器能将某一频率范围内的电压传输到输出端，滤掉该频率范围外的电压。

表征带通滤波器性质的重要参数有三个：A 、中心频率0f ：当电路的转移函数分母为纯实数是频率的值。

中心频率亦称谐振频率。

当电路的频率等于谐振频率时，激励函数的频率与电路自然响应的频率相等，称电路处于谐振状态。

中心频率即通带的几何中心。

B 、带宽β：带宽及通带的宽度。

其中21c c ωωβ-=，1c ω、2c ω为两截止频率。

C 、品质因数Q ：品质因数是中心角频率（0ω）与带宽的比值。

品质因数表明了通带宽度与频率在横轴上的位置无关，同时也表明了幅度特性曲线的形状与频率无关。

二、设计方案：方案一：串联RCL 振荡电路构造带通滤波器 电路图为：则有电压转移比为：jLCL C L R L R L j C j R R U U j H i )1()/(1)(20ωωωωωω-+=++==••])/1()/(arctan[90)(2ωωωθ--=︒LC C R j且222)]/([])/1[()/()(L R LC L R j H ωωωω+-=于是根据中心频率的定义（电路转移函数的分母为纯实数时的频率）， 则有LCf LC LC ππωωω21210100020==⇔=⇔=-下面计算截止频率1c ω和2c ω。

在频率等于截止频率时，转移函数的幅值为)(22)(210maxωωj H j H =。

又当LC10=ω时，)(ωj H 有最大值（中心频率为通带几何中心，即转移函数最大幅值处）。

则有2022000max )/(])/1[()/()()(L R LC L R j H j H ⋅+-==ωωωωω1)//1(])/1()/1[()/()/(1222=⋅+-⋅=L R LC LC LC L R LC （＊）设（＊）式左侧为21，则有 1)]/()/(1[1)]/([])/1[()/()(2222+-⋅⋅=+-=R L R C L R LC L R j H c c c c c c ωωωωωω012=-⋅±⋅⇔CR L c c ωω故解之有LCL R LR LC L R L R c c 1)2(21)2(22221++=++-=ωω由此可以验证 LCc c 1210=⋅=ωωω，与前面计算结果相同，故方法正确。

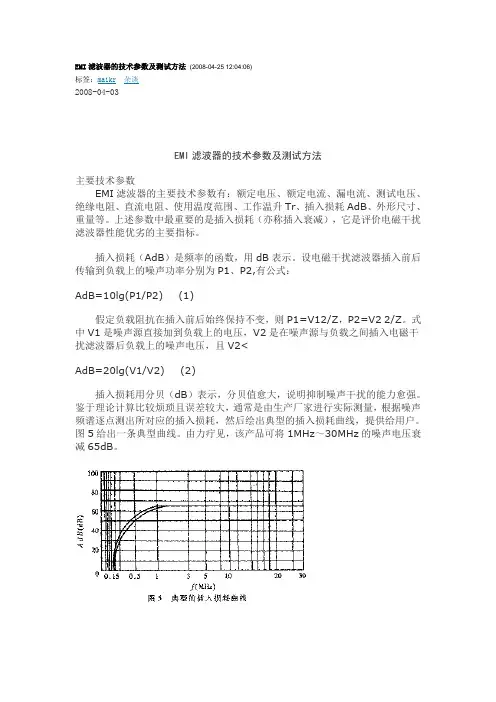

EMI滤波器的技术参数及测试方法(2008-04-25 12:04:06)标签：maikr杂谈2008-04-03EMI滤波器的技术参数及测试方法主要技术参数EMI滤波器的主要技术参数有：额定电压、额定电流、漏电流、测试电压、绝缘电阻、直流电阻、使用温度范围、工作温升Tr、插入损耗AdB、外形尺寸、重量等。

上述参数中最重要的是插入损耗（亦称插入衰减），它是评价电磁干扰滤波器性能优劣的主要指标。

插入损耗（AdB）是频率的函数，用dB表示。

设电磁干扰滤波器插入前后传输到负载上的噪声功率分别为P1、P2,有公式：AdB=10lg(P1/P2) (1)假定负载阻抗在插入前后始终保持不变，则P1=V12/Z，P2=V2 2/Z。

式中V1是噪声源直接加到负载上的电压，V2是在噪声源与负载之间插入电磁干扰滤波器后负载上的噪声电压，且V2<AdB=20lg(V1/V2) (2)插入损耗用分贝（dB）表示，分贝值愈大，说明抑制噪声干扰的能力愈强。

鉴于理论计算比较烦琐且误差较大，通常是由生产厂家进行实际测量，根据噪声频谱逐点测出所对应的插入损耗，然后绘出典型的插入损耗曲线，提供给用户。

图5给出一条典型曲线。

由力疔见，该产品可将1MHz～30MHz的噪声电压衰减65dB。

计算EMI滤波器对地漏电流的公式为：ILD=2πfCVc （3）式中，ILD为漏电流，f是电网频率。

以图1为例，f=50Hz，C=C3+C4=4400pF，Vc是C3、C4上的压降，亦即输出端的对地电压，可取Vc≈220V/2=110V。

由（3）式不难算出，此时漏电流ILD=0.15mA。

C3和C4若选4700PF，则C=4700PF×2=9400pF，ILD=0.32mA。

显然，漏电流与C成正比。

对漏电流的要求是愈小愈好，这样安全性高，一般应为几百微安至几毫安。

在电子医疗设备中对漏电流的要求更为严格。

需要指出，额定电流还与环境温度TA有关。

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。

因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。

因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。

本文所述内容属于模拟滤波范围。

主要介绍模拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。

尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

带通滤波器二、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。

⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。

它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。

⑶带通滤波器它的通频带在f1～f2之间。

它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。

⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。

它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据“最佳逼近特性”标准分类⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。

巴特沃斯滤波器具有最大平坦幅度特性，其幅频响应表达式为：⑵切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；T n是第一类切贝雪夫多项式。

滤波器的名词解释滤波器是一种用于信号处理的重要工具，用于滤除不需要的频率成分或增强感兴趣的频率成分。

它可以在各种领域中应用，如通信系统、音频处理、图像处理、雷达系统等。

本文将对滤波器的基本概念、类型和工作原理进行解释，并探讨其在实际应用中的各种用途。

一、概念和分类滤波器是一种能够改变信号频谱特性的电路或算法。

它通过选择性地通过或抑制不同频率的信号成分来实现信号处理。

通常，滤波器可以被分为两大类别：时域滤波器和频域滤波器。

时域滤波器操作于信号的时间域，即对信号的幅度和相位进行操作。

常见的时域滤波器包括移动平均滤波器、中值滤波器等。

移动平均滤波器通过取一段时间内的平均值来平滑信号，去除噪声等高频成分。

中值滤波器则通过取一段时间内的中值来滤除突变噪声。

频域滤波器操作于信号的频域，即对信号的频率成分进行操作。

常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器能够通过滤除高频成分来使得低频成分得到增强。

高通滤波器则相反，滤除低频成分加强高频成分。

带通滤波器可以选择性地通过一定范围内的频率成分，而带阻滤波器则是滤除一定范围内的频率成分。

二、工作原理和应用滤波器的工作原理基于信号的频率特性和滤波器的特性。

它可以通过不同的电路、算法或数学模型来实现。

例如，基于RC电路的滤波器可以通过改变电阻和电容的数值来调整其截止频率。

数字滤波器则通过算法和数值计算来实现频率特性的调整。

滤波器在各种领域中有广泛的应用。

在通信系统中，滤波器被用于解调信号、滤除噪声、增强信号的特定频率成分。

在音频处理中，滤波器可以用于音频均衡、去除杂音、改善音频质量。

图像处理中，滤波器可以用于图像去噪、锐化、模糊等处理。

雷达系统中，滤波器可以通过滤除多径干扰和杂散信号来提高目标检测和跟踪性能。

三、滤波器的设计与实现滤波器的设计和实现是滤波器领域中的重要研究方向之一。

设计一个滤波器需要考虑多个因素，如滤波器的阶数、截止频率、频率响应、通频带宽、群延迟等。

EMI滤波器的设计原理随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。

特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。

电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。

它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。

1 电磁干扰滤波器的构造原理及应用1.11 构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。

根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。

这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。

若从形成特点看，噪声干扰分串模干扰与共模干扰两种。

串模干扰是两条电源线之间(简称线对线)的噪声，共模干扰则是两条电源线对大地(简称线对地)的噪声。

因此，电磁干扰滤波器应符合电磁兼容性(EMC)的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

此外，电磁干扰滤波器应对串模、共模干扰都起到抑制作用。

1.2 基本电路及典型应用电磁干扰滤波器的基本电路如图1所示。

该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。

电路中包括共模扼流圈(亦称共模电感)L、滤波电容C1~C4。

Ｌ对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。

它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。

陷波器与滤波器的测试方法陷波器和滤波器是电子领域中常用的电路元件，用于信号的调制、解调、滤波等。

为确保这些电路元件的性能指标符合要求，需要进行测试。

本文将介绍陷波器和滤波器的测试方法。

1. 陷波器的测试方法陷波器是一种用于抑制特定频率的电路，常用于抑制干扰信号。

测试陷波器的性能指标包括通带和阻带的宽度、中心频率和衰减量等。

以下是陷波器的测试方法：1.1 通带和阻带的宽度测试通带是指在中心频率附近的一定频率范围内，陷波器的传输效果符合要求。

阻带是指在中心频率附近的一定频率范围内，陷波器的传输效果不符合要求。

测试通带和阻带的宽度可以使用频谱分析仪进行，将待测信号输入陷波器，然后将输出信号输入频谱分析仪进行分析。

1.2 中心频率测试中心频率是指陷波器设计的目标频率。

测试中心频率可以使用网络分析仪进行，将待测信号输入陷波器，然后将输出信号输入网络分析仪进行分析。

1.3 衰减量测试衰减量是指当待测信号在陷波器中心频率附近时，陷波器对信号的抑制效果。

测试衰减量可以使用信号发生器和示波器进行，将待测信号输入陷波器，然后将输出信号输入示波器进行分析，计算得到衰减量。

2. 滤波器的测试方法滤波器是一种用于去除特定频率的电路，常用于信号滤波、调制等。

测试滤波器的性能指标包括通带和阻带的宽度、通带波纹、中心频率和衰减量等。

以下是滤波器的测试方法：2.1 通带和阻带的宽度测试通带和阻带的宽度测试方法与陷波器相同。

2.2 通带波纹测试通带波纹是指在通带范围内，滤波器对信号的传输效果出现的波动。

测试通带波纹可以使用频谱分析仪进行，将待测信号输入滤波器，然后将输出信号输入频谱分析仪进行分析，计算得到通带波纹。

2.3 中心频率测试中心频率测试方法与陷波器相同。

2.4 衰减量测试衰减量测试方法与陷波器相同。

综上所述，陷波器和滤波器的测试方法主要包括通带和阻带的宽度、通带波纹、中心频率和衰减量等指标的测试。

测试方法包括使用频谱分析仪、网络分析仪、信号发生器和示波器等测试设备进行。

滤波器滤波器幅频特性的测试实验一1-1 滤波器幅频特性的测试一(实验目的1(了解无源和有源滤波器的工作原理及应用。

2(掌握滤波器幅频特性的测试方法。

二(实验原理滤波器是一种选频装置，可以使某给定频率范围内的信号通过而对该频率范围以外的信号极大地衰减。

1(RC无源低通滤波器RC无源低通滤波器原理如图1-1所示。

这种滤波器是典型的一阶RC低通滤波器，它的电路简单，抗干扰性强，有较好的低频性能，构成的组件是标准电阻、电容，容易实现。

其传递函数为R u(s)1o,H(s), (1-1) u(s),s，1iC uui o 式中:τ=RC。

低通滤波器频率特性为1,H(j), (1-2) 图1-1 RC低通滤波器 1，j,,R10kΩ 33kΩ R1FA(,)其幅频特性为 +12V 1- ,R A(), (1-3) 2+ uo 1，(,,)-12V ui C 低通滤波器的截止频率为1f, (1-4) 图1-2 一阶有源低通滤波器 c2,RC2(RC有源低通滤波器RC有源低通滤波器原理如图1-2所示。

它是将一阶RC低通滤波网络接入运算放大器输入端构成的。

运算放大器在这里起隔离负载影响、提高增益和带负载能力的作用。

有源低通滤波器的传递函数为u(s)KoH(s),, (1-5) u(s),s，1iRFK,1，式中:(R、R参数可参考图1-2，也可自选)。

1FR1频率特性为K,H(j), (1-6) 1，j,,式(1-5)与式(1-1)相似，只是增益不同。

3(幅频特性的测试本实验是对以上两种低通滤波器进行幅频特性测试。

滤波器的幅频特性采用稳态正弦激励试验的办法求得。

对滤波器输入正弦信号x(t)=xsinωt，在其输出达到稳态后测量输出0和输入的幅值比。

这样可得到该输入信号频率ω下滤波器的传输特性。

逐次改变输入信号的频率，即可得到幅频特性曲线。

三(实验仪器和设备1(低频信号发生器一台2(毫伏表一台3(直流稳压电源一台4(RC无源滤波器接线板一块5(有源低通滤波器线路板一块四(实验步骤1(将RC滤波器接线板低通滤波器部分的R值调到适当的位置。

一、术语定义1. 额定电压EMI滤波器用在指定电源频率的工作电压（中国：250V, 50Hz，欧洲： 230V，50Hz；美国：115V, 60Hz)2.额定电流在额定电压和指定温度条件下（常为环境温度40℃），EMI滤波器所允许的最大连续工作电流（Imax）。

在其他环境温度下的最大允许工作电流是环境温度的函数，可用如下公式得出：3.试验电压在EMI滤波器的指定端子之间和规定时间内施加的电压。

试验电压分为两种，一种是加载在电源（或负载）端子之间，称为线-线试验电压；另一种是加载在电源（或负载）任一端与接地端（或滤波器金属外壳）之间，称为线-地试验电压。

4.泄漏电流EMI滤波器加载额定电压后，断开滤波器的接地端与电源安全地线的条件下，测得接地端到电源（或负载）任一端间的电流，该值直接与接地电容的容量有关，可由如下公式得出：其中F为工作频率，C为接地电容的容量，V为线-地电压5.插入损耗是衡量滤波器效果的指标。

指的是在一定条件下，EMI滤波器对干扰信号的衰减能力。

它用滤波器插入前信号源直接传送给负载的功率和插入后传送给负载的功率的对数来描述。

在50Ω系统内测试时，可用下式来表示：IL=20Lg(E0/E1)其中，IL-插入损耗（单位：dB）EO-负载直接接到信号源上的电压E1-插入滤波器后负载上的电压6.气候等级指EMI滤波器的工作环境等级，按IEC规定应按以下方式标注：XX/XXX/XX前2位数字代表滤波器的最低工作温度中间数字代表滤波器的最高工作温度后2位数字代表质量认定时在规定稳态湿热条件下的试验天数7. 绝缘电阻绝缘电阻是指滤波器相线，中线对地之间的阻值。

通常用专用绝缘电阻表测试。

8. 电磁干扰（EMI）电磁干扰经常与无线电频率干扰（RFI）交替使用。

从技术上来说，EMI指的是能量形式（电磁），然而RFI指的是噪声频率的范围。

滤波器用以消除EMI和RFI中的多余电磁能。

9. 频率范围电磁能量的频率带宽常用赫兹（Hz，每秒循环次数），千赫（KHz, 每秒循环千次数）表示。

电源滤波器测试方法电源滤波器是一种用于去除电源中杂散干扰的器件，在电力系统中起着重要的作用。

为了保证电源滤波器的性能和质量，需要对其进行测试。

本文将介绍电源滤波器的测试方法。

一、测试前的准备工作在进行电源滤波器的测试之前，需要进行一些准备工作。

首先，需要准备好测试仪器和设备，如示波器、信号发生器等。

其次，要对电源滤波器进行外观检查，确保其无损坏、无锈蚀等问题。

最后，要了解电源滤波器的工作原理和规格参数，以便进行正确的测试。

二、测试方法1. 静态测试：静态测试主要是对电源滤波器的静态特性进行测试。

首先，将电源滤波器与电源连接好，并接入负载。

然后，使用示波器测量电源滤波器的输入和输出电压波形，并记录下来。

通过对比输入和输出电压波形，可以评估电源滤波器的滤波效果。

2. 动态测试：动态测试主要是对电源滤波器的动态特性进行测试。

首先，设置信号发生器产生一定频率的正弦波信号，并将其输入到电源滤波器中。

然后，使用示波器测量电源滤波器的输入和输出电压波形，并记录下来。

通过对比输入和输出电压波形，可以评估电源滤波器的动态响应能力。

3. 频率响应测试：频率响应测试主要是评估电源滤波器在不同频率下的滤波效果。

首先，设置信号发生器产生不同频率的正弦波信号，并将其输入到电源滤波器中。

然后，使用示波器测量电源滤波器的输入和输出电压波形，并记录下来。

通过对比输入和输出电压波形，可以评估电源滤波器在不同频率下的滤波性能。

4. 效果评估：根据上述测试结果，可以对电源滤波器的滤波效果进行评估。

一般来说，电源滤波器的滤波效果越好，输出电压波形越接近理想的正弦波。

同时，还可以通过测量输出电压的谐波含量来评估滤波器的性能。

三、测试结果的分析与处理通过上述测试方法，可以得到电源滤波器的各项测试数据。

根据这些数据，可以对电源滤波器的性能进行分析和处理。

如果测试结果符合设计要求，说明电源滤波器的性能良好；如果测试结果不符合设计要求，说明电源滤波器存在问题，需要进行调整或更换。

认证部物料培训滤波器主讲人：邹一鸣一、滤波器的定义滤波器是一种对信号有处理作用的器件或电路。

主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。

滤波器，顾名思义，是对波进行过滤的器件。

“波”是一个非常广泛的物理概念，在电子技术领域，“波”被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。

该过程通过各类传感器的作用，被转换为电压或电流的时间函数，称之为各种物理量的时间波形，或者称之为信号。

因为自变量时间‘是连续取值的，所以称之为连续时间信号，又习惯地称之为模拟信号(Analog Signal)。

随着数字式电子计算机(一般简称计算机)技术的产生和飞速发展，为了便于计算机对信号进行处理，产生了在抽样定理指导下将连续时间信号变换成离散时间信号的完整的理论和方法。

也就是说，可以只用原模拟信号在一系列离散时间坐标点上的样本值表达原始信号而不丢失任何信息，波、波形、信号这些概念既然表达的是客观世界中各种物理量的变化，自然就是现代社会赖以生存的各种信息的载体。

信息需要传播，靠的就是波形信号的传递。

信号在它的产生、转换、传输的每一个环节都可能由于环境和干扰的存在而畸变，有时，甚至是在相当多的情况下，这种畸变还很严重，以致于信号及其所携带的信息被深深地埋在噪声当中了。

滤波，本质上是从被噪声畸变和污染了的信号中提取原始信号所携带的信息的过程。

二、滤波器的分类滤波器按所处理的信号分为模拟滤波器和数字滤波器模拟滤波器可以分为声表滤波器和介质滤波器三、声表滤波器的原理及特点声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应做成的。

所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。

具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。

由于这种声波只在晶体表面传播，故称为声表面波。

声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。

滤波器测试指标一、引言滤波器是信号处理中常用的一种工具，用于去除信号中的噪声或者对信号进行频率调整。

在实际应用中，滤波器的性能指标对于滤波结果的质量至关重要。

本文将详细介绍滤波器测试的指标，包括频率响应、相位响应、群延迟等。

二、频率响应频率响应是指滤波器在不同频率下对信号的响应情况。

通常使用频率响应曲线来表示，横轴表示频率，纵轴表示增益或衰减。

常见的频率响应测试方法有：2.1 正弦波测试通过输入不同频率的正弦波信号，观察滤波器的输出，可以得到滤波器的频率响应。

测试时需要注意选择合适的振幅和频率范围，以及采样率。

2.2 单位冲激响应测试单位冲激响应测试是通过输入单位冲激信号，观察滤波器的输出，然后进行傅里叶变换，得到频率响应。

该方法适用于线性时不变（LTI）系统的测试。

2.3 频率扫描测试频率扫描测试是通过输入一段频率范围内的信号，观察滤波器的输出，得到频率响应曲线。

该方法适用于对滤波器的整个频率范围进行测试。

三、相位响应相位响应是指滤波器对信号的相位变化情况。

通常使用相位响应曲线来表示，横轴表示频率，纵轴表示相位。

相位响应的测试方法与频率响应类似，可以通过正弦波测试、单位冲激响应测试或频率扫描测试得到。

四、群延迟群延迟是指滤波器对不同频率的信号引入的延迟情况。

群延迟曲线表示滤波器在不同频率下的延迟情况。

群延迟的测试方法一般使用频率扫描测试，得到的结果可以用于评估滤波器对信号的时域特性影响。

五、其他测试指标除了频率响应、相位响应和群延迟外，还有一些其他重要的测试指标，如滤波器的带宽、截止频率、抖动等。

这些指标的测试方法和评估标准根据具体的滤波器类型和应用场景可能有所不同。

六、总结滤波器测试指标是评估滤波器性能的重要依据，包括频率响应、相位响应、群延迟等。

通过合适的测试方法和评估标准，可以对滤波器的性能进行全面、详细、完整和深入的评估，从而为滤波器的设计和应用提供参考。

参考文献1.Smith, S. W. (1997). The Scientist and Engineer’s Guide toDigital Signal Processing. California Technical Publishing.2.Oppenheim, A. V., & Schafer, R. W. (2010). Discrete-Time SignalProcessing. Pearson Education.。

电源滤波器基本知识一、术语定义1. 额定电压EMI滤波器用在指定电源频率的工作电压（中国：250V, 50Hz，欧洲： 230V，50Hz；美国：115V, 60Hz)2.额定电流在额定电压和指定温度条件下（常为环境温度40℃），EMI滤波器所允许的最大连续工作电流（Imax）。

在其他环境温度下的最大允许工作电流是环境温度的函数，可用如下公式得出：3.试验电压在EMI滤波器的指定端子之间和规定时间内施加的电压。

试验电压分为两种，一种是加载在电源（或负载）端子之间，称为线-线试验电压；另一种是加载在电源（或负载）任一端与接地端（或滤波器金属外壳）之间，称为线-地试验电压。

4.泄漏电流EMI滤波器加载额定电压后，断开滤波器的接地端与电源安全地线的条件下，测得接地端到电源（或负载）任一端间的电流，该值直接与接地电容的容量有关，可由如下公式得出：其中F为工作频率，C为接地电容的容量，V为线-地电压5.插入损耗是衡量滤波器效果的指标。

指的是在一定条件下，EMI滤波器对干扰信号的衰减能力。

它用滤波器插入前信号源直接传送给负载的功率和插入后传送给负载的功率的对数来描述。

在50Ω系统内测试时，可用下式来表示：IL=20Lg(E0/E1)其中，IL-插入损耗（单位：dB）EO-负载直接接到信号源上的电压E1-插入滤波器后负载上的电压6.气候等级指EMI滤波器的工作环境等级，按IEC规定应按以下方式标注：XX/XXX/XX前2位数字代表滤波器的最低工作温度中间数字代表滤波器的最高工作温度后2位数字代表质量认定时在规定稳态湿热条件下的试验天数7. 绝缘电阻绝缘电阻是指滤波器相线，中线对地之间的阻值。

通常用专用绝缘电阻表测试。

8. 电磁干扰（EMI）电磁干扰经常与无线电频率干扰（RFI）交替使用。

从技术上来说，EMI指的是能量形式（电磁），然而RFI指的是噪声频率的范围。

滤波器用以消除EMI和RFI中的多余电磁能。

9. 频率范围电磁能量的频率带宽常用赫兹（Hz，每秒循环次数），千赫（KHz, 每秒循环千次数）表示。

滤波器实验报告第一点：滤波器实验原理与类型滤波器作为信号处理的核心工具，其基础在于对信号的选择性处理。

实验中，我们首先通过研究不同类型的滤波器来深入理解其工作原理和特性。

1.1 理想滤波器：理想的滤波器具有无限的带宽和完美的截止特性，其实际上是不存在的，但它是设计其他类型滤波器的基础。

理想的低通滤波器（Low Pass Filter, LPF）允许低于特定频率的信号通过，而高于该频率的信号则被完全抑制。

对应的，高通滤波器（High Pass Filter, HPF）则允许高于特定频率的信号通过，而低于该频率的信号则被抑制。

理想带通滤波器（Band Pass Filter, BPF）和带阻滤波器（Band Stop Filter, BSF）则更加复杂，分别允许一定频率范围的信号通过和阻止一定频率范围的信号。

1.2 实际滤波器：实际应用中的滤波器都会受到物理限制，如元件的电阻、电容、电感等，导致实际滤波器的特性与理想滤波器有所不同。

常用的实际滤波器包括有源滤波器和无源滤波器。

有源滤波器包含有放大元件，可以对信号的幅度进行调整；无源滤波器则不包含放大元件，主要通过电路元件的阻抗变换来实现滤波功能。

1.3 滤波器设计方法：在实验中，我们探讨了不同的滤波器设计方法，包括巴特沃斯设计、切比雪夫设计、椭圆设计等。

每种设计方法都有其独特的频率响应特性，适用于不同的应用场景。

第二点：滤波器实验设计与实现实验的核心在于设计和实现一个滤波器，以达到特定的滤波效果。

这一部分我们将详细讨论实验中涉及的设计步骤和实现方法。

2.1 滤波器参数确定：首先，根据实验需求确定滤波器的参数，包括截止频率、滤波器的阶数、类型（低通、高通、带通、带阻等）。

这些参数将直接影响滤波器的性能。

2.2 滤波器设计：在确定了滤波器参数后，我们使用专业的滤波器设计软件，如MATLAB，来设计滤波器的传递函数。

设计过程中，我们可以根据需要选择不同的滤波器设计方法，以达到最佳的滤波效果。
