数字测图实习心得体味 1数字化测图是测绘专业的必修课,通过实习,可以让我们对该课程有一个系统的了解和掌握,进一步深化对数字化测图的基本理论和基本知识的理解,提高实际操作能力,掌握数字化测图的基本过程和基本方法,掌握数字化测图仪器----全站仪的使用方法,掌握数字化成图软件进行数字化地图编绘的方法。
同时,作为现代测绘工程专业的学生,不仅要学好各方面的测绘知识,更要掌握好测绘各方面的实际操作能力,惟独掌握好了这些本领,将来才干为自己的事业打下结子的基础,所以,我们都很认真努力地对待这次实习。
我们小组这次的主要任务就是对我们学校雅园至一教范围内的地形、地物进行野外的数据点的采集,再导入电脑进行内业处理。
野外测记和室内成图是数字化测图的主要模式,也是我们此次实习主要运用的模式。
全野外数据采集法成图主要有下列内容:1.数字测图的准备工作:仪器检较、准备数据记录所需的记录表、实地观察地形确定控制点、数据处理软件准备等;2.控制测量;3.外业测绘,碎部点采集;4.内业图形编辑;5.图形细节修饰,成果保存。
我们组用索佳全站仪进行外业观测,测量数据自动存入仪器的数据终端,然后将数据终端通过接口设备输入到台式电脑。
采用这种方法则从外业观测到内业处理直至成果输出整个流程实现自动化,尽可能减少人为因素而产生的错误。
实习第一天,我们组进行控制测量,12 个控制点,由于学校人口密度较大,观测条件不是十分理想,导致我们组的水平观测角中误差超限,最后对所有控制点水平角进行重测,通过平差易软件对数据进行精度评定及平差,控制测量成果符合规范要求。
实习第二天,我们组以二号控制点为测站,一号控制点后视定向,进行碎部测量。
我们组共五人,一人操作仪器,一人画草图,三人轮流跑杆,我们组对地物特征点的采集比较详细,如房屋点、道路、井盖、花台、草坪、垃圾桶、橱窗、独立树、行树、篮球场、沟渠、路灯等地物点都进行了采集。
由于其他组需要用二号控制点,我们转站至雅园,第一天一共采集将近三百余点。
一测绘基本概念测绘学研究的对象是地球整体及其表面和外层空间中的各种自然物体和人造物体的有关信息。
它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。
它既要研究测定地面点的几何位置、地球形状、地球重力场,以及地球表面自然形态和人工设施的几何形态;又要结合社会和自然信息的地理分布,研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。
二、测绘学的主要任务主要任务是测图和测设两大内容。
1、将地面上存在的各种地形、地物利用测量的方法确定具体位置并用规定的符号与一定比例绘制成图的各种,称为测图。
2 、将各种工程设计的点位用测量方法测设到实地。
称为测设(又称放样)。
三、测绘学的分科伴随着社会的进步,科学技术的发展,各方面对测量的要求不断变化和提高,测绘学的分科也越来越细,诸如以下学料:⑴大地测量学:研究和测定地球的形状、大小和地球重力场,以及测定特定地面上点的空间位置。
⑵工程测量学:研究工程建设和资源开发中,在规划、设计、施工和运营管理各个阶段进行的控制测量、地形测绘和施工放样、变形监测的理论、技术和方法的学科。
⑶地图制图学:研究用地图图形信息反映自然界和人类社会各种现象的空间分布、相互联系及其动态变化。
⑷海洋测绘:研究以海洋水体和海底为对象所进行的测量和海图编制理论、方法的学科。
测量学是一门理论性、实践性、应用性很强的学科,除了懂得理论知识外,还要很强的实践能力。
才能对测量有个全面的、系统的认识。
测量工作的主要任务是按照《工程测量规范》规定提供点位的空间信息,在工作中稍有不慎,发生错误,将造成很大损失,这是绝对不允许的。
因此在测量中要注意一下几个方面:养成认真细致的工作习惯,尽可能减少粗差;坚持按照规范作业的原则,以保持测量工作和成果的严肃性;树立和加强检核工作的责任感,以保证数据的正确性;测量工作都是外业工作,工作环境较差。
因而要有团结集体精神和吃苦耐劳的工作作风,以保证测量工作的顺利进行和成果的高质量。
数字测图的作业模式是指数字化测图内外业作业方法、接口方式和流程的总称。
一般来说,数字测图的作业模式大致分为编码法、草图法、电子平板、原图数字化等几种。
1、编码法编码法即利用成图系统的地形地物编码方案,在野外测图时不用画草图,只需将每一点的编码和相邻点的连接关系直接输入到全站仪或电子记录手簿中去,成图系统就会自动根据点的编码和连点信息进行图形生成,也称全要素编码法。
该方法的内外业工作量分配不合理,外业编码工作时大,点位关系复杂,容易输入错误编码。
编码法突出的优点是自动化程度较高,内业工作量相对较少,符合测量作业自动化的大趋势。
但这种作业模式要求观测员熟悉编码,并在测站上随观测随输入。
另外,当司镜员离测站较远时,观测者很难看清地物属性和连接关系,这就要求观测员与司镜员密切配合,相互交流反馈有关信息。
其作业流程如下:设站→观测输入编码→将数据输入微机→格式转换和编码识别→自动绘图→编辑修改→图幅整饰→图形输出2、草图法草图法是指在外业过程中只画草图就可以了,不用为每一点都赋予编码,也不用加注点的连接信息,使外业的工作量减到最少,当系统把所测的点展到计算机屏幕上之后,对照草图就可以在屏幕上直接进行编辑成图。
编码法和草图法成图模式无法实时显示和处理图形,图形信息很大程度上靠数据来体现,这就给测绘地面情况比较复杂的地形图、地籍图等带来困难。
我们不难比较得出这样的结论:以上两种方法中,全要素编码法外业编码复杂易出错但内业工作量相对较少,草图法的外业工作量最少,数据采集过程最简单,并且最不容易出错,但内业编辑工作量比较大,在一般的作业单位中应用较广。
其工作流程如下:设站→瞄准观测→将数据输入微机→(格式转换)编制编码→内业成图→编辑修改→图幅整饰→图形输出3、电子平板测图系统电子平板测图是利用电子平板测绘成图系统,把便携计算机与全站仪连接,与传统的平板视距法成图类似,用便携计算机替代了大平板,实时进行数据采集,数据处理与图形编辑,电子平板测绘系统是在传统数字化成图系统的基础上开发而成,其数据采集与图形处理在同一环境下完成,实时处理所测数据,具有现场直接生成地形图“即测即显,所见所得”等优点,但对阴雨天、暴晒或灰尘等条件难以适应。
数字测图重点总结数字测图重点总结1.数字测图的概念:广义的概念,数字测图就是制作以数字形式表示的地图的方法和过程,包括全野外数字测图,地图数字化成图、摄影测量和遥感数字测图。
狭义的概念,数字测图指全野外数字测图。
2.数字测图的基本思想:将地面上的地形和地理要素转换成数字量,然后由计算机对其进行处理,得到内容丰富的电子地图,需要时由图形输出设备输出地形图或各种专题地图。
3.数字测图技术的特点:1,精度高。
2,自动化程度高,劳动强度小。
3,更新方便快捷。
4,便于保存和管理。
5,便于应用。
6,易已与发布和实现远程传输。
4.数字测图技术的发展:1,内外业作业独立阶段。
2,内外业一体化阶段。
5.数字测图的发展趋势:1,全站仪自动跟踪测量模式2,GPS测量模式3,野外数字摄影测量模式。
6.数字测图系统的硬件组成:测绘类硬件(主要指用于外业数据采集的各种测绘仪器)、计算机类硬件(用于内业处理的计算机及其标准外设)。
计算机、全站仪、数字化仪、扫描仪、绘图仪、GPS接收机、电子手簿。
7.数字测图系统的软件组成:系统软件(操作系统,如windows)、支撑软件(如计算机辅助设计软件AutoCAD)、专用软件(实现数字化成图功能的应用软件)8.数字测图的作业模式:1,数字测记模式(野外数据采集,室内数据成图)2,电子平板测绘模式(全站仪+便携机+相应测图软件实施的外业测图模式)3,地图数字化模式(用数字化仪或扫描仪在测区原有纸质地形图基础上进行数据采集的模式)。
9.测量坐标系:坐标参考系统分为天球坐标系(用于研究天体和人造卫星的定位和运动)和地球坐标系(或称地固坐标系,用于研究地球上物体的定位于运动)10.地固坐标系分为地心坐标系(原点和地球质心重合)和参心坐标系(原点和参考椭球中心重合)。
11.无论地心坐标系还是参心坐标系都可分为空间直角坐标系和大地坐标系。
12.1954年北京坐标系的特点:1,属参心大地坐标系2,采用克拉索夫斯基椭球的两个几何参数3,大地原点在原苏联的普尔科沃4,采用多点定位法进行定位5,高程基准为1956年青岛验潮站求出的黄海平均海水面6,高程异常以原苏联1955年大地水准面重新平差结果为起算数据,按我国天文水准路线推算而得。

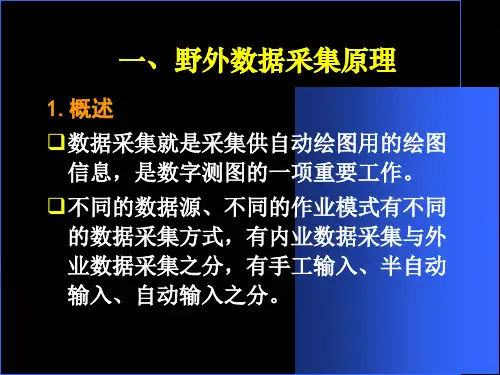

野外地形数据采集与数据处理一、地形点的描述信息测量的基本工作是测定点位,直接测定点的坐标确定点位,或者通过测量水平角、竖直角、距离来确定点位。
数字测图是通过计算机软件自动处理(自动识别、自动检索、自动连接、自动调用图式符号等),自动绘出所测的地形图。
因此,对地形点必须同时给出点位信息及绘图信息。
数字测图中地形点的描述必须具备3类信息:1.测点的三维坐标;2.测点的属性,即地形点的特征信息; (地貌点还是地物点)测点的连接关系。
3.其中,第一项是定位信息,后两项是绘图信息。
测点是要标明点号,点号在测图系统中是惟一的,根据它可以提取点位坐标。
二、地形编码计算机是通过测点的属性信息来识别测点是哪一类特征点,用什么图式符号来表示,数字测图中是用编码来代替地物的名称和代表相应的图式符号以表明测点的属性信息。
地形编码是一种人为的约定,是联系内业与外业的一种纽带。
我国一推出了关于地形图图式,地形图要素分类代码等国家标准:如《1:500 1 :1000 1 :2000 地形图图式》,1 :《5000 1 :10000 地形图图式》,1 :500 1 :1000 1 :2000 地形图要素分类代码》,《国土基础信息数据分类与代码GB1804-93》等等。
这些标准是我们制定地形编码的重要依据。
地形信息共分九大类,并挨次细分为小类、一级和二级。
分类代码由四位数字码组成:X大类码代码1X小类码名称测量控制点X一级代码代码2X二级代码名称居民地11 平面控制点111 三角点1111 一等1112 二等1113 三等1114 四等在《国土基础信息数据分类与代码GB-13923-92》中,在上述编码基础上又扩充一位:识别位。
(一)、地形编码的原则1. 符合国标、图式分类,符合地形绘图的习惯;2. 力求简洁,便于操作和记忆,符合测量员的习惯;3. 便于计算机处理;4. 编码要有系统性、科学性和可扩充性。
(二)、常见编码方法按照《1:500 1 :1000 1:2000 地形图图式》,地形要素分为十类:(1) 测量控制点(2) 居民地(3) 共矿企业建造物和公共设施(4) 独立地物(5) 道路及附属设施(6) 管线及垣栅(7) 水系及附属设施(8) 境界(9) 地貌与土质(10) 植被常见编码1. 三位整数编码2. 四位整数编码3. 五位整数编码4. 六位整数编码5. 七位整数编码6. 八位整数编码7. 拼音字母编码8. “无编码”系统9. “无记忆编码系统”三、连接信息连接信息可分为连接点和连接线型。
一、引言在全野外数字化作业过程中,外业数据采集所用的设备有索佳、徕卡和拓扑康等仪器,内业成图有CASS,EPSW,GTC和SZCT等软件。
面对众多的作业工具,如何组织好外业数据采集、并且使外业数据能够顺利进入内业平台,这是一个外业测绘者比较感兴趣的问题。
众所周知,全野外数字化作业流程可以下概括为:外业数据采集→数据通讯→数据预处理→数据录入→编辑成图。
其中外业采集和数据预处理是相辅相成的,也是全野外数字化作业中比较关键的工序。
本文以CASS软件为例,介绍了以简码代替数字信息码的作业方法,并侧重讲述了操作技巧和注意事项,不足之处希望能得到同行的指导。
二、外业数据采集其一、设定简码与信息码的对应表。
对于CASS软件,就是设定表JCODE.DEF,该文件部分内容如下:DX,131500 ...............................导线点CP,131800 ...............................支点F ,141101 ...............................房角点W ,144301 ...............................围墙点PP,151600 ...............................盐井点R ,164300 ...............................道路点S ,181101 ...............................水涯线GC,202101 ...............................高程点J ,216100 ...............................地类界H ,215400 ...............................花圃线. . .. . .. . .END以上文件中左边为简码(具有很大的随意性),右边为信息码,这部分对应关系应完全符合系统要求。
