数字测图原理与方法题库及其答案

第一章绪论一、名词解释1．测绘答：测绘是指使用测量仪器与工具，通过测量和计算，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。

2．测设答：测设又称施工放样，是把图纸上规划好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。

3．测量学答：测量学是研究地球的形状和大小以及确定地面点位的科学。

二、填空题1．测量学的任务是。

【答案】测绘和测设2．测量学的分类，大致可分为。

【答案】大地测量学、摄影测量学、地图学、工程测量学、海洋测绘学【解析】测绘学按照研究范围、研究对象及采用技术手段的不同，分为以下几个分支学科：大地测量学、摄影测量学、地图学、工程测量学、海洋测绘学。

三、判断题1．经纬仪平板法数字测图主要是进行小比例尺数字地形图的测绘。

（）【答案】错误【解析】经纬仪平板法数字测图主要是进行大比例尺数字地形图的测绘，比例尺为1比5000以上的为大比例尺。

2．GPS-RTK是基于静态模式下的测量。

（）【答案】错误【解析】GPS-RTK技术是根据载波相位差分原理，是基于动态模式下的测量。

四、单选题1．测量学按其研究的范围和对象的不同，一般可分为：普通测量学、大地测量学、（）、摄影测量学、制图学。

A．一般测量学B．坐标测量学C．高程测量学D．工程测量学【答案】D【解析】考查测量学的二级学科，测量学按其研究的范围和对象的不同，一般可分为普通测量学、大地测量学、工程测量学、摄影测量学、制图学等。

2．测量学是研究几何地球的形状和大小，并将设计图上的工程构造物放样到实地的科学。

其任务包括两个部分：测绘和（）。

A．测定B．测量C．测边D．放样【答案】D【解析】考查测绘和测设的概念，测设又称放样，是指将设计图上的工程构造物放样到实地的过程。

五、简答题1．测绘学研究的对象和任务是什么？答：测绘学的研究对象包括大地、海洋、各种工程建设等。

测绘学的任务是研究测定和测设以及推算地面的几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何位置分布，并结合某些社会信息和地理信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术。

2013~2014学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库一、概念题（本大题共66小题，其中（）内为补充内容）1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象，并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。

2. 地球椭球体：在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近大地水准面、并且可用数学式表达的几何形体。

3. 地球椭球：代表地球形状和大小的旋转椭球。

4. 参考椭球：与某个区域如一个国家大地水准面最为密合的椭球称为参考椭球。

5. 参考椭球定位：确定参考椭球面与大地水准面的相关位置，使参考椭球面在一个国家或地区内最佳拟合，称为参考椭球定位。

6. 大地水准面:水准面中与平均海水面相吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。

7. 大地坐标系：把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫大地坐标系。

8. 大地体：大地水准面所包围的地球形体，叫大地体。

9. 高程:地面点到大地水面的铅垂距离，称为该点的绝对高称，或称海拔。

10. 地物：地球表面的一切物体（包括自然地物和人工地物）统称为地物。

11. 地貌: 地貌是指地表面高低起伏的形态。

12. 视差：由于物像没有和十字分划板重合，当人眼相对十字分划板相对移动时物像也和十字分划板相对移动，这种现象叫视差。

13. 照准部偏心差：是指照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。

14. 照准误差：是指视准轴偏离目标与理想照准线的夹角。

（即视准轴不垂直于仪器横轴时产生的误差）15. 竖盘指标差：（由于竖盘水准管或垂直补偿器未安到正确位置，使竖盘读数的指标线与垂直线有一个微小得角度差x，称为“竖盘指标差”。

）因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。

《数字测图原理与⽅法》题库及其答案数测试题库⼀、填空题(⼀）测量学基础知识（１-120题)1.地⾯点到铅垂距离称为该点的相对⾼程。

2.通过海⽔⾯的称为⼤地⽔准⾯。

3.测量⼯作的基本内容是。

4.测量使⽤的平⾯直⾓坐标是以为坐标原点, 为ｘ轴,以为y轴。

5.地⾯点位若⽤地理坐标表⽰，应为和绝对⾼程。

6.地⾯两点间⾼程之差，称为该两点间的。

7.在测量中,将地表⾯当平⾯对待，指的是在范围内时，距离测量数据不⾄于影响测量成果的精度。

8.测量学的分类，⼤致可分为。

9.地球是⼀个旋转的椭球体,如果把它看作圆球,其半径的概值为km。

10.我国的珠穆朗玛峰顶的绝对⾼程为m。

11.地⾯点的经度为该点的⼦午⾯与所夹的⾓。

12.地⾯点的纬度为该点的铅垂线与所组成的⾓度。

13.测量⼯作的程序是。

14.测量学的任务是。

15.直线定向的标准⽅向有。

16.由⽅向顺时针转到测线的⽔平夹⾓为直线的坐标⽅位⾓。

17.距离丈量的相对误差的公式为。

18.坐标⽅位⾓的取值范围是。

19.确定直线⽅向的⼯作称为 ,⽤⽬估法或经纬仪法把许多点标定在某⼀已知直线上的⼯作为。

20.距离丈量是⽤误差来衡量其精度的，该误差是⽤分⼦为的形式来表⽰。

21.⽤平量法丈量距离的三个基本要求是。

22.直线的象限⾓是指直线与标准⽅向的北端或南端所夹的⾓，并要标注所在象限。

23.某点磁偏⾓为该点的⽅向与该点的⽅向的夹⾓。

24.某直线的⽅位⾓与该直线的反⽅位⾓相差。

25.地⾯点的标志,按保存时间长短可分为。

26.丈量地⾯两点间的距离,指的是两点间的距离。

27. 森林罗盘仪的主要组成部分为。

28. 某直线的⽅位⾓为12３°２0′,则它的正⽅位⾓为。

29. ⽔准仪的检验和校正的项⽬有30. ⽔准仪主要轴线之间应满⾜的⼏何关系为31. 由于⽔准仪校正不完善⽽剩余的i ⾓误差对⼀段⽔准路线⾼差值的影响是成正⽐的。

32. 闭和⽔准路线⾼差闭和差的计算公式为。

33. ⽔准仪的主要轴线有、、、。

数字测图考试题及答案pdf下载一、单项选择题（每题2分，共20分）1. 数字测图中，用于表示地形特征的点称为（）。

A. 地形点B. 特征点C. 地物点D. 测站点答案：B2. 在数字测图中，下列哪项不是地形图的基本要素？（）A. 比例尺B. 图例C. 指北针D. 地图标题答案：D3. 数字测图中，用于确定地面点位置的坐标系统是（）。

A. 直角坐标系B. 极坐标系C. 球面坐标系D. 地理坐标系答案：A4. 在数字测图中，高程数据的采集通常采用（）。

A. GPS技术B. 激光扫描技术C. 三维激光扫描技术D. 人工测量答案：A5. 数字测图中，用于表示道路、河流等线性地物的线称为（）。

A. 轮廓线B. 边界线C. 线性要素D. 地物线答案：C6. 数字测图中，用于表示建筑物、森林等面状地物的面称为（）。

A. 轮廓面B. 边界面C. 面状要素D. 地物面答案：C7. 在数字测图中，下列哪项不是地形图的用途？（）A. 土地规划B. 工程建设C. 旅游导航D. 天气预报答案：D8. 数字测图中，用于表示地形起伏的等高线间距通常由（）决定。

A. 地形的复杂程度B. 地图的比例尺C. 测量的精度D. 地形的坡度答案：B9. 在数字测图中，下列哪项不是地形图的表示方法？（）A. 符号法B. 注记法C. 色彩法D. 声音法答案：D10. 数字测图中，用于表示地形图上点与点之间距离的单位是（）。

A. 米B. 厘米C. 毫米D. 千米答案：A二、多项选择题（每题3分，共15分）1. 数字测图中，地形图的表示方法包括（）。

A. 符号法B. 注记法C. 色彩法D. 声音法答案：ABC2. 数字测图中，地形图的基本要素包括（）。

A. 比例尺B. 图例C. 指北针D. 地图标题答案：ABC3. 数字测图中，用于表示地形特征的点包括（）。

A. 地形点B. 特征点C. 地物点D. 测站点答案：BC4. 数字测图中，地形图的用途包括（）。

第十一章大比例尺数字地形图测绘一、名词解释1．地图数据库答：地图数据库是指以地图数字化为基础的数据库，是存储在计算机中的地图内容各要素（如控制点、地貌、土地类型等）的数字信息文件、数据库管理系统及其它软件和硬件的集合。

二、填空题1．大比例尺数字测图野外数据采集按碎部点测量方法，分为测量方法和测量方法。

【答案】全站仪；GPSRTK三、判断题1．大比例尺数字测图野外数据采集主要采用经纬仪测量方法。

（）【答案】错误【解析】数字测图一般是采用全站仪或GPSRTK进行野外数据采集。

2．大比例尺数字地形图的平面坐标系采用以“1954北京坐标系”为大地基准。

（）【答案】错误【解析】大比例尺数字地形图的平面坐标系采用以“1980年西安坐标系”为大地基准。

四、简答题1．简述大比例尺数字测图技术设计书应有哪些主要内容？答：大比例尺数字测图技术计划书的主要内容有：任务概述，测区情况，已有资料及其分析，技术方案的设计，组织与劳动计划，仪器配备及供应计划，财务预算，检查验收计划以及安全措施等。

2．大比例尺数字测图中，图根控制测量有什么作用？采用哪些方法进行图根控制测量？答：（1）图根控制测量的目的在于让测区高级控制点的密度满足大比例尺测图的需要，直接供测图使用。

（2）图根控制测量的方法包括图根导线、图根三角、交会方法、GPS-RTK等方法，图根点的高程测量可采用图根水准和图根三角高程测定。

3．大比例尺数字测图野外数据采集需要得到哪些数据和信息？答：大比例尺数字测图野外数据采集需要得到的数据和信息包括以下：一般数据，如测区代号、施测日期、小组编号等。

仪器数据，如仪器类型、仪器误差、测距仪加常数、乘常数等。

测站数据，如测站点号、零方向点号、仪器高、零方向读数等。

方向观测数据，如方向点号、目标的觇标高、方向、天顶距和斜距的观测值等。

碎部点观测数据，如点号、连接点号、连接线型、地形要素分类码、方向、天顶距和斜距的观测值以及觇标高（或者是计算的X、Y坐标和高程）等。

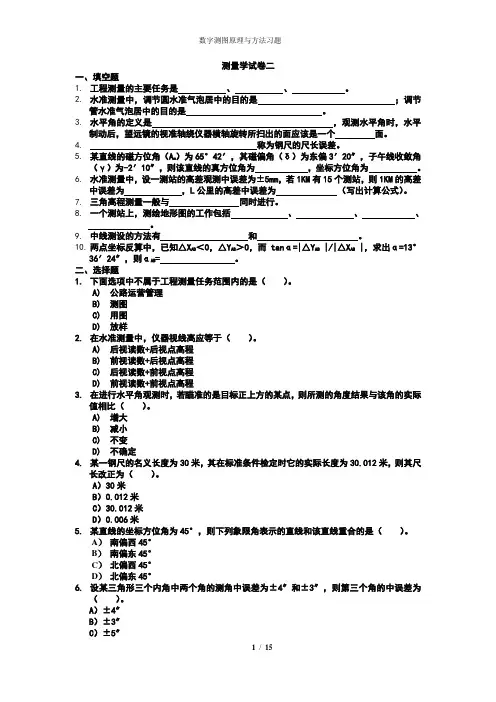

测量学试卷二一、填空题1.工程测量的主要任务是、、。

2.水准测量中，调节圆水准气泡居中的目的是；调节管水准气泡居中的目的是。

3.水平角的定义是，观测水平角时，水平制动后，望远镜的视准轴绕仪器横轴旋转所扫出的面应该是一个面。

4.称为钢尺的尺长误差。

5.某直线的磁方位角（A m）为65°42′，其磁偏角（δ）为东偏3′20″，子午线收敛角（γ）为-2′10″，则该直线的真方位角为，坐标方位角为。

6.水准测量中，设一测站的高差观测中误差为±5mm，若1KM有15个测站，则1KM的高差中误差为，L公里的高差中误差为（写出计算公式）。

7.三角高程测量一般与同时进行。

8.一个测站上，测绘地形图的工作包括、、、。

9.中线测设的方法有和。

10.两点坐标反算中，已知△X AB＜0，△Y AB＞0，而tanα=|△Y AB |/|△X AB |，求出α=13°36′24″，则αAB= 。

二、选择题1.下面选项中不属于工程测量任务范围内的是（）。

A)公路运营管理B)测图C)用图D)放样2.在水准测量中，仪器视线高应等于（）。

A)后视读数+后视点高程B)前视读数+后视点高程C)后视读数+前视点高程D)前视读数+前视点高程3.在进行水平角观测时，若瞄准的是目标正上方的某点，则所测的角度结果与该角的实际值相比（）。

A)增大B)减小C)不变D)不确定4.某一钢尺的名义长度为30米，其在标准条件检定时它的实际长度为30.012米，则其尺长改正为（）。

A）30米B）0.012米C）30.012米D）0.006米5.某直线的坐标方位角为45°，则下列象限角表示的直线和该直线重合的是（）。

A）南偏西45°B）南偏东45°C）北偏西45°D）北偏东45°6.设某三角形三个内角中两个角的测角中误差为±4″和±3″，则第三个角的中误差为（）。

《数字测图原理与方法》复习题参考答案一．填空题1.先控制测量后碎部测量避免误差积累、精度分布均匀和便于分组作业2.经度纬度高程(或答纵坐标X，横坐标Y，高程H)3.假定平面直角坐标系高斯平面直角坐标系4.从高级到低级、整体到局部、由控制测量到碎部测量5.角度距离高差6.测量学上用的方位角是从北端起算，而数学上的角度从X轴起算，为了不改变数学公式，则必须改变坐标轴的名称，数学上的X轴改为Y抽，Y轴改为X铀，并且象限按顺时针排列。

7.确定地面点的位置地球8.水准面、大地水准面和参考椭球面、垂线和法线9.磁子午线方向真子午线方向、建筑物主轴线方向10.离心力引力11.名义长度实际长度短12.相对误差误差与距离长短有关.13.测量时温度无关14.距离和时间距离和相位相位15.往返待测距离所产生的相位差16.脉冲测距法；相位测距法。

17.3km 3—15km l 5km18.真子午线方向与磁子午线方向，真子午线方向与坐标纵轴方向19.真子午线方向，磁子午线方向，纵坐标轴方向20.赤道北极21.脚螺旋圆水准器竖轴微倾螺旋水准管汽泡居中即符合视准轴22.物镜目镜调焦透镜十字丝分划板23.大大24.视准轴不平行与水准管轴的误差、地球曲率及折光差引起的误差25.望远镜水准器基座26.传递测点的高程结实的地面上尺垫27.水准管分划值水准管的长度、水准管内壁光滑程度、液体的纯净度、环境的温度等28. 通过圆水准器中点垂直于该两脚螺旋连线的垂线上 29. 水准管轴与视准轴平行 30. 测站检核 计算检核 成果检核 31. 正比 反比32. 对中 整平 水平度盘中心与测站在同铅垂线上和水平度盘处于水平位置 33. 水平度盘刻划注记是顺时针方向增加的34. 使竖盘指标处于铅垂或接近铅垂的某一固定的位置 补偿器开关 35. 视准轴误差 横轴误差 照准部偏心差36. 水准管轴垂直于竖轴 视准轴垂直于横轴 横轴垂直于竖轴 37. 消除或减弱度盘刻划不均匀误差对测角的影响38. 竖盘随望远镜转动，读数指标不动 盘坐盘右观测取平均值39. 视准轴不与横轴正交所产生的误差 横轴与竖轴不垂直所产生的误差 40. 在同一竖直面内，一点至目标的倾斜视线与水平视线所夹的锐角，铅垂 41. 系统误差 偶然误差 粗差42. 人差 仪器误差 外界环境条件的影响求得观测成果的精度，提出合理的观测方案。

1、解释下列名词：总地球椭球、参考地球椭球、垂线偏差、大地水准面差距。

答：总地球椭圆：与全球范围内的大地水准面最佳拟合。

参考椭圆：于某个区域的大地水准面最佳拟合。

垂线偏差：地面一点对大地水准面的垂线和对地球椭球面的法线夹角。

大地水准面差距：地球椭圆与大地水准面的距离。

2、地面测量要素有哪些？测量工作应遵循的原则是什么？答：三要素：角度、距离、高差。

三原则：从整体到局部；先控制后碎部；复测复算，步步检核。

3、什么叫测量坐标系？坐标方位角是如何定义的？它与数学坐标系中的方位角有何不同？答：为了确定地面点的空间位置而建立的参考系叫做测量坐标系。

由直线一段的坐标方位角起，顺时针方向至该直线的水平角度成为该直线的坐标方位角。

它与数学上所说的方位角的不同点在于，后者是以水平面上横轴起，逆时针转过的角度。

4、试写出坐标正反算公式。

答：由于在同一高斯平面直角坐标系内各点处坐标北方向均是平行的，所以一条直线的正反坐标方位角相差180°，即α12=α21±180°5、何谓大地水准面？它在测量工作中有何作用？答：与平静的平均海水面相重合，并延伸通过陆地而形成的封闭曲面称为大地水准面。

它是测量外业所依据的基准面。

6、测量工作中常用哪几种坐标系？它们是如何定义的？答：①大地坐标系：地面上的一点的空间位置可用大地坐标(B,L,H)表示。

大地坐标系是以参考椭球面作为基准面，以起始子午面和赤道面作为在椭球面上确定某一点投影位置的两个参考面。

L表示大地经度，B表示纬度，H表示大地高。

②空间直角坐标系：以椭球体中心O为原点，起始子午面与赤道面交线为X轴，赤道面上与X 轴正交的方向为Y轴，椭球体的旋转轴为Z轴，构成右手直角坐标系0-XYZ，在该坐标系中，P 点的点位置用OP在这三个坐标轴上的投影X、Y、Z表示。

③平面直角坐标系：以纵轴为X轴，表示南北方向，向北为正；横轴为Y轴，表示东西方向，向东为正；象限顺序依顺时针方向排列。

数测试题库一、填空题（一）测量学基础知识（1-120题）1. 地面点到___________ 铅垂距离称为该点的相对高程。

2. 通过____ 海水面的______ 称为大地水准面。

3. 测量工作的基本内容是__________________________________ 。

4. 测量使用的平面直角坐标是以__________________ 为坐标原点，_______________ 为x轴，以_______________ 为y轴。

5. 地面点位若用地理坐标表示，应为____________ 和绝对高程。

6. 地面两点间高程之差，称为该两点间的__________ 。

7. 在测量中，将地表面当平面对待，指的是在________________ 范围内时，距离测量数据不至于影响测量成果的精度。

8. 测量学的分类，大致可分为________________________________________________ 。

9. 地球是一个旋转的椭球体，如果把它看作圆球，其半径的概值为km 。

10. 我国的珠穆朗玛峰顶的绝对高程为m 。

11. 地面点的经度为该点的子午面与__________ 所夹的 ____ 角。

12. 地面点的纬度为该点的铅垂线与____________ 所组成的角度。

13. 测量工作的程序是__________________________ 。

14. 测量学的任务是____________ 。

15. 直线定向的标准方向有_______________________________________________ 。

16. 由_______________ 方向顺时针转到测线的水平夹角为直线的坐标方位角。

17. 距离丈量的相对误差的公式为_______________________ 。

18. 坐标方位角的取值范围是____________ 。

19. 确定直线方向的工作称为____________ ，用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。

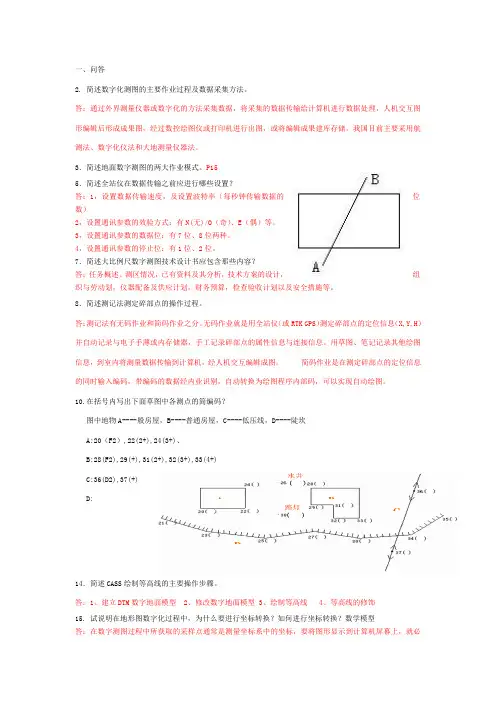

一、问答2. 简述数字化测图的主要作业过程及数据采集方法。

答：通过外界测量仪器或数字化的方法采集数据，将采集的数据传输给计算机进行数据处理，人机交互图形编辑后形成成果图，经过数控绘图仪或打印机进行出图，或将编辑成果建库存储。

我国目前主要采用航测法、数字化仪法和大地测量仪器法。

3．简述地面数字测图的两大作业模式。

P155．简述全站仪在数据传输之前应进行哪些设置？答：1，设置数据传输速度，及设置波特率（每秒钟传输数据的位数）2，设置通讯参数的效验方式：有N(无)/O （奇）、E （偶）等。

3，设置通讯参数的数据位：有7位、8位两种。

4，设置通讯参数的停止位：有1位、2位。

7．简述大比例尺数字测图技术设计书应包含那些内容？答：任务概述、测区情况，已有资料及其分析，技术方案的设计，组织与劳动划，仪器配备及供应计划，财务预算，检查验收计划以及安全措施等。

8．简述测记法测定碎部点的操作过程。

答：测记法有无码作业和简码作业之分。

无码作业就是用全站仪（或RTK GPS ）测定碎部点的定位信息（X,Y,H ）并自动记录与电子手薄或内存储器，手工记录碎部点的属性信息与连接信息。

用草图、笔记记录其他绘图信息，到室内将测量数据传输到计算机，经人机交互编辑成图。

简码作业是在测定碎部点的定位信息的同时输入编码，带编码的数据经内业识别，自动转换为绘图程序内部码，可以实现自动绘图。

10.在括号内写出下面草图中各测点的简编码？图中地物A----般房屋，B----普通房屋，C----低压线，D----陡坎A:20（F2）,22(2+),24(3+)、B:28(F2),29(+),31(2+),32(3+),33(4+)C:36(D2),37(+)D:14．简述CASS 绘制等高线的主要操作步骤。

答：1、建立DTM 数字地面模型 2、修改数字地面模型 3、绘制等高线 4、等高线的修饰15. 试说明在地形图数字化过程中，为什么要进行坐标转换？如何进行坐标转换？数学模型 答：在数字测图过程中所获取的采样点通常是测量坐标系中的坐标，要将图形显示到计算机屏幕上，就必A B CD须将测量坐标转换为相应的屏幕坐标；而在图形编辑过程中，有需要根据所显示图形在采样点中查询相应的点位。

数字测图原理与方法复习习题一、填空题1．广义的数字化测图主要包括：地面数字测图、地图数字化成图和航测数字测图。

2．数字测图的基本思想是将地面上的地形和地理要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图。

3. 数字测图就是要实现丰富的地形信息、地理信息数字化和作业过程的制动化或半制动化。

4.计算机屏幕上能显示的图形软件给出了两种表示方式，即矢量图形和栅格图形，对应的图形数据称为矢量数据和栅格数据；而我们的数字测图中通常采用矢量数据结构和绘制矢量图形。

5．数字地形表达的方式可以分为两大类，即数学描述和图像描述。

6.计算机地图制图过程中，制图的数据类型有三种：空间数据、属性数据和拓朴数据。

7.绘图信息包括点的定位信息、连接信息、属性信息。

8．数字测图中描述地形点必须具备的三类信息为：点的三维坐标、测点的属性和测点的连接关系。

9．数字测图系统是以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、处理、绘图、存储、输出、管理的测绘系统；它包括硬件和软件两个部分。

10．在计算机外围设备中，鼠标、键盘、图形数字化仪和扫描仪，属于输入设备；显示器、投影仪、打印机和绘图仪等，属于输出设备。

11．数字测图系统可区分为现有地形图的数字化成图系统、基于影像的数字成图系统、地面数字测图系统。

12．地面数字测图是利用全站仪或其它测量仪器在野外进行数字化地形数据采集，在成图软件的支持下，通过计算机加工处理，获得数字地形图的方法，其实质是一种全解析机助测图方法。

13．数字测图系统主要由数据输入、数据处理和图形输出三部分组成，其作业过程与使用的设备和软件、数据源及图形输出的目的有关。

14．数字测图的基本过程包括：数据采集、数据处理、图形输出。

15．目前我国主要采用数字化仪法、航测法和大地测量仪器法采集数据。

前两者主要是室内作业采集数据，后者是野外采集数据。

17．数字化测图的特点为：点位精度高、自动化程度高、便于成果更新、增加了地图的表现力、方便成果的深加工利用、可以作为GIS的重要信息源。

1、解释下列名词：总地球椭球、参考地球椭球、垂线偏差、大地水准面差距。

答：总地球椭圆：与全球范围内的大地水准面最佳拟合。

参考椭圆：于某个区域的大地水准面最佳拟合。

垂线偏差：地面一点对大地水准面的垂线和对地球椭球面的法线夹角。

大地水准面差距：地球椭圆与大地水准面的距离。

2、地面测量要素有哪些？测量工作应遵循的原则是什么？答：三要素：角度、距离、高差。

三原则：从整体到局部；先控制后碎部；复测复算，步步检核。

3、什么叫测量坐标系？坐标方位角是如何定义的？它与数学坐标系中的方位角有何不同？答：为了确定地面点的空间位置而建立的参考系叫做测量坐标系。

由直线一段的坐标方位角起，顺时针方向至该直线的水平角度成为该直线的坐标方位角。

它与数学上所说的方位角的不同点在于，后者是以水平面上横轴起，逆时针转过的角度。

4、试写出坐标正反算公式。

答：由于在同一高斯平面直角坐标系内各点处坐标北方向均是平行的，所以一条直线的正反坐标方位角相差180°，即α12=α21±180°5、何谓大地水准面？它在测量工作中有何作用？答：与平静的平均海水面相重合，并延伸通过陆地而形成的封闭曲面称为大地水准面。

它是测量外业所依据的基准面。

6、测量工作中常用哪几种坐标系？它们是如何定义的？答：①大地坐标系：地面上的一点的空间位置可用大地坐标(B,L,H)表示。

大地坐标系是以参考椭球面作为基准面，以起始子午面和赤道面作为在椭球面上确定某一点投影位置的两个参考面。

L表示大地经度，B表示纬度，H表示大地高。

②空间直角坐标系：以椭球体中心O为原点，起始子午面与赤道面交线为X轴，赤道面上与X 轴正交的方向为Y轴，椭球体的旋转轴为Z轴，构成右手直角坐标系0-XYZ，在该坐标系中，P 点的点位置用OP在这三个坐标轴上的投影X、Y、Z表示。

③平面直角坐标系：以纵轴为X轴，表示南北方向，向北为正；横轴为Y轴，表示东西方向，向东为正；象限顺序依顺时针方向排列。

数字测图原理与方法习题答案武汉大学测绘学院一、测量学基本知识1. 答：处于静止状态的水面称为水准面。

水准面有以下特性：（1）、水准面是个不规则的曲面；（2）、水准面是不唯一的，可以有无数多个（3）、水准面处处与重力方向（铅垂线方向）垂直。

2. 答: 与静止的平均海水面重合并向内陆延伸包围整个地球的特定重力等位面称为大地水准面。

实际测量工作就以大地水准面作为基准面，重力方向即铅垂线方向作为基准线。

3. 答：大地、空间直角、平面直角等坐标系（高斯平面直角坐标系）；定义的方式：P8、9、10、15页。

4. 答：P10页, 测量采用的平面直角坐标系以南北方向为X 轴，东西方向为Y 轴，与数学的正好相反。

5. 答：P14页，P15页，P15页6. 答：P15页，7. 答：P16页， P17页。

8. 答：东经111度，东经111度9. 答：6度带；20带，117度，东侧；距赤道：3102467.28m ，距中央子午线：262538.69m ； 10.答：绝对高程：某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔，简称高程，用H 表示。

相对高程：某点沿铅垂线方向到任一水准面的铅垂距离，称为相对高程。

11. 答：H A =63.464+（72.260-72.289）=63.464+（-0.029）=63.435m, H A =44.529+（72.260-72.289）=44.529+（-0.029）=44.500m,12. 答：用水平面代替水准面，地球曲率将使得三者分别有这样的误差：233R S S =∆、//2//ρεR P =、RS h 22=∆；通过分析，可以得出：在面积100Km 2的范围内，水平面与水准面间的误差对水平距离或水平角的影响，一般测量工作是不必考虑的，但是对高差而言地球曲率的影响，无论距离多短都应考虑。

13. 答：地形图：凡是在图上表示出地表的高低起伏形态和地表面上一系列固定物体的平面位置，并且经过综合取舍，按比例缩小后用规定的符号和一定的表示方法描绘出的正形投影图，都可称为地形图。

《数字测图原理与方法》问答题（1）数测问答题1.什么是绝对高程？什么是相对高程？答：地面点沿其铅垂线方向至大地水准面的距离称为绝对高程。

地面点沿其铅垂线方向至任意假定的水准面的距离称为相对高程。

2. 什么叫水准面？答：将海洋处于静止平衡状态时的海水面或与其平行的水面，称为水准面。

3．由于标准方向的不同，方位角可以分为哪几类？答：可以分为真方位角、磁方位角、坐标方位角。

真方位角是以过直线起点和地球南、北极的真子午线指北端为标准方向的方位角。

磁方位角是以过直线起点和地球磁场南、北极的磁子午线指北端为标准方向的方位角。

坐标方位角是以过直线起点的平面坐标纵轴平行线指北端为标准方向的方位角。

4.测量工作应遵循哪些基本原则？为什么要遵循这些原则？答：在程序上“由整体到局部”；在工作步骤上“先控制后碎部”，即先进行控制测量，然后进行碎部测量；在精度上“有高级到低级”。

遵循上述基本原则可以减少测量误差的传递和积累；同时，由于建立了统一的控制网，可以分区平行作业，从而加快测量工作的进展速度。

5.测量工作有哪些基本工作？答：距离测量、水平角测量、高程测量是测量的三项基本工作。

6.简述水准测量的原理。

答：水准测量原理是利用水准仪所提供的水平视线，并借助水准尺，来测定地面两点间的高差，然后根据其中一点的已知高程推算出另一点的高程。

7.在一个测站上，高差的正、负号说明什么问题?答：在一个测站上，高差等于后视读数减去前视读数。

高差为正，说明后视读数大于前视读数；高差为负，说明后视读数小于前视读数。

8.DS3型微倾式水准仪上的圆水准器和管水准器各有什么作用?答：圆水准器是用来指示竖轴是否竖直的装置。

管水准器是用来指示视准轴是否水平的装9.何谓视差? 产生视差的原因是什么?怎样消除视差?答：眼睛在目镜端上、下微动，若看到十字丝与标尺的影像有相对移动时，这种现象称为视差。

由于视差的存在，当眼睛与目镜的相对位置不同时，会得到不同的读数，从而增大了读数的误差。

一、问答1 、简述数字测图的基本思想。

P132. 简述数字化测图的主要作业过程及数据采集方法。

答：通过外界测量仪器或数字化的方法采集数据，将采集的数据传输给计算机进行数据处理，人机交互图形编辑后形成成果图，经过数控绘图仪或打印机进行出图，或将编辑成果建库存储。

我国目前主要采用航测法、数字化仪法和大地测量仪器法。

3 ．简述地面数字测图的两大作业模式。

P155．简述全站仪在数据传输之前应进行哪些设置？答： 1，设置数据传输速度，及设置波特率(每秒钟传输数据的位数)2，设置通讯参数的效验方式：有 N(无)/O (奇) 、E (偶)等。

3，设置通讯参数的数据位：有 7 位、 8 位两种。

4，设置通讯参数的停止位：有 1 位、 2 位。

7．简述大比例尺数字测图技术设计书应包含那些内容？答：任务概述、测区情况，已有资料及其分析，技术方案的设计，组织与劳动划，仪器配备及供应计划，财务预算，检查验收计划以及安全措施等。

8 ．简述测记法测定碎部点的操作过程。

答：测记法有无码作业和简码作业之分。

无码作业就是用全站仪(或 RTK GPS)测定碎部点的定位信息(X,Y,H)并自动记录与电子手薄或内存储器，手工记录碎部点的属性信息与连接信息。

用草图、笔记记录其他绘图信息，到室内将测量数据传输到计算机，经人机交互编辑成图。

简码作业是在测定碎部点的定位信息的同时输入编码，带编码的数据经内业识别，自动转换为绘图程序内部码，可以实现自动绘图。

10.在括号内写出下面草图中各测点的简编码？图中地物 A----般房屋， B----普通房屋， C----低压线， D---- 陡坎A:20 (F2) ,22(2+),24(3+) 、AB:28(F2),29(+),31(2+),32(3+),33(4+)C:36(D2),37(+)D:BC D14．简述 CASS 绘制等高线的主要操作步骤。

答： 1、建立 DTM 数字地面模型2、修改数字地面模型3、绘制等高线4、等高线的修饰15. 试说明在地形图数字化过程中，为什么要进行坐标转换？如何进行坐标转换？数学模型答：在数字测图过程中所获取的采样点通常是测量坐标系中的坐标，要将图形显示到计算机屏幕上，就必须将测量坐标转换为相应的屏幕坐标；而在图形编辑过程中，有需要根据所显示图形在采样点中查询相应的点位。
