10kV配电环网柜根底知识详解！1、环网柜概述环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心局部采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电平安等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行〔俗称手拉手〕，或有可能进行负荷割接〔将一条线上的负荷切换到另一条线上〕实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称"户外箱式环网柜";、"开闭器";。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，本钱较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A〔少数到达1700A〕，变压器柜〔出线柜〕额定电流〔熔断器〕一般不大于125A，高档负荷开关的转移电流可以到达2800A。

局部负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或到达开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。

它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。

2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。

高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。

中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。

低压室则将中压电能转换为供给用户使用的低压电能。

3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。

当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。

低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。

同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。

4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。

- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。

- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。

- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。

5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。

它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。

6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。

未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。

另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

供配电——环网柜基本知识(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

10kV配电环网柜基础知识开关开关柜断路器环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

1.2.1美式环网柜户外设计，体积小、免维护。

环网柜基础知识基本概念及特点10kV户外箱式环网柜，又称环网供电单元(简称环网柜)，每个环网柜由3至6路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。

开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的负荷开关或断路器，其额定电流为630A，短时耐受电流可达20kA/3S。

由于这种特殊的排列结构，环网柜具有如下特点：户外型、全绝缘、全密封结构，能适应任何恶劣环境。

体积小、重量轻、结构紧凑，占地小。

安装简单，操作方便，安全可靠、免维护。

具有电动和手动操作机构，配FTU后即可实现配电自动化。

由于它体积小、技术指标高，完全可以取代常规的开关站，从而减少占地面积和缩短出线电缆长度，降低整体造价和维护费用，因而广泛应用于工业园区、街道、居民区、繁华商业中心等。

环网柜发展历史及现状在这方面，德国制造厂家多，起步早，用量大。

德国Fritz Driescher 公司于1978年率先研发出SF6环网供电单元（Minex 型），接着西门子公司开发出8DJ10型和8DH10型环网供电单元，F&G公司的GA 和GE型环网单元及AEG公司的F1型环网供电单元等后期出现的厂家包括:ABB、施耐德、阿尔斯通（AREVA）、VEI、G&W以及欧马嘉宝和COPPER等等。

韩国系列厂家包括：LG、新星、晓星、真光、英泰克、EN等等。

国产厂家在环网柜生产方面虽然起步较晚，但是发展相当迅速，特别是单元式的环网柜，可以说是遍地开花。

国产厂家在共箱式的环网柜的开发生产方面，由于技术方面的限制，发展比较缓慢，不过经过几年的积累，目前也如雨后春笋般涌现。

这些代表性的厂家包括北京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。

环网柜的分类按照气箱结构划分共箱式单元式按照整体结构划分美式欧式按照主绝缘材料划分空气绝缘式SF6气体绝缘式固体绝缘式环网柜不同类别典型代表单元式典型代表ABB、施耐德、SEL进口美式环网柜典型代表美国COPPER公司美国G&W公司韩系环网柜【新星、真光、PNC、PNA、EN、英泰克】进口欧式环网柜典型代表ABB、施耐德、西门子欧玛嘉宝、F&G、徳理施尔、AREVA【ALSTOM】SEL、VEI、台湾美基【MASWELL】国产美式代表北京科锐【G&W技术】北京双杰【韩国技术】科力恒久【韩国技术】国产欧式代表北京安瑞吉【F&G技术】汕头德通【欧玛嘉宝技术】汕头正超【欧玛嘉宝技术】泰豪科技【欧玛嘉宝技术】汕头华尔斯【ABB技术】亚洲电力【ABB技术】进口欧式环网柜的基本情况ABB公司Safe系列环网柜西门子8DH/8DJ系列施耐德SM6/RM6系列阿海珐（AREVA）FBX/FBA系列欧玛嘉宝GA/GAE/CGM/CGC/CPG系列美式和欧式环网柜的对比分析关键结构对比分析欧式环网每个间隔有独立的电缆隔室美式环网柜整个高压出线部分完全暴露在外功能单元对比分析欧式环网柜有C/F/V/M/D等功能单元美式环网柜有C/V/D等功能单元可扩展性能对比分析欧式环网柜可扩展性能强美式环网柜扩展较为困难出线套管对比分析欧式环网柜出线套管一般采用欧式高压套管美式环网柜出线套管一般采用美式出线套管加工工艺对比分析欧式环网柜整体加工工艺较为精细，外观美观大方美式环网柜沿袭了美式产品的一贯粗犷特点，细节工艺相对较差环网柜的典型组合及应用纯负荷开关组合纯负荷开关组合典型应用 负荷开关+熔断器的组合负荷开关+熔断器的组合典型应用 负荷开关+断路器组合负荷开关+断路器组合典型应用典型环网“手拉手”接线形式。

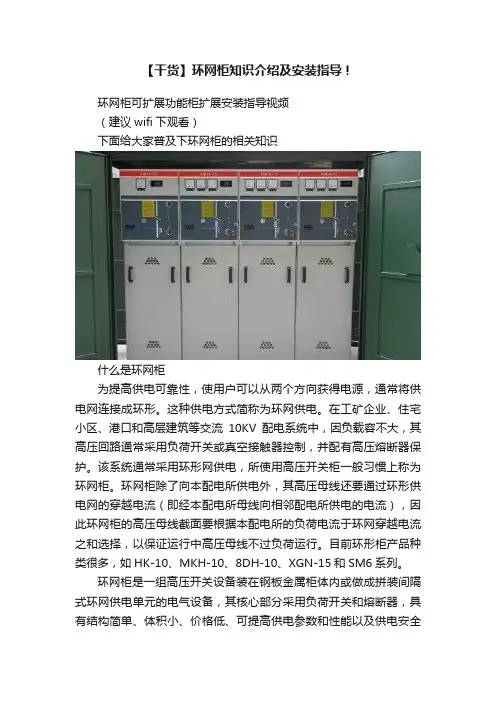

【干货】环网柜知识介绍及安装指导！环网柜可扩展功能柜扩展安装指导视频（建议wifi下观看）下面给大家普及下环网柜的相关知识什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

什么叫配电环网柜，配电环网柜都有什么类型？本文带你更深入了解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于 630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

从入门到精通学习高压环网柜XGN15-12一，高压开关柜XGN15_12的结构组成二，高压开关柜XGN15_12的用途三，高压开关柜XGN15_12的工作环境要求四，高压开关柜XGN15_12负荷开关SF6的结构五，高压开关柜XGN15_12负荷开关柜结构一，高压开关柜XGN15_12的结构组成XGN15_12单元金属封闭式环网柜开关设备是SF6负荷开关作为主开关而整柜采用空气绝缘的，适用于配电自动化，紧凑型可扩展的金属封笔式环网开关设备。

具有结构简单，操作灵活，联锁可靠，安装方便等特点。

对各种不同的应用场合，不同的用户要求均能提供合理的技术方案。

XGN15_12金属封闭环网柜设备可以采用SF6负荷开关，也可以采用VS1,VD4/S等真空断路器，环网柜中的真空断路器采用固定式安装，负荷开关和真空断路器都可以手动或电动操作，选配电动操作机构，还可以实现配电自动化功能。

二，高压开关柜XGN15_12的用途XGN15_12单元式金属封闭环网开关设备适用于额定电压12KV,额定频率50HZ的电力系统，广泛应用于工业和民用。

主要使用的场所有，城市居民区及工矿企业配电，小型变电站，开闭所，箱式变电站，商场，机场，地铁，风力发电，体育馆，铁路，桥梁，隧道等地方。

三，高压开关柜XGN15_12的工作环境要求1，海拔高度不超过2000米2，环境温度要求，最低气温—25摄氏度，最高温度+49摄氏度。

3，环境湿度，日平均值不超过百分之95，月均值不超过百分之90。

4，抗震能力8级。

5，周围空气没有爆炸性和腐蚀性气体，按照场所无剧烈振动冲击。

四，高压开关柜XGN15_12负荷开关SF6的结构SF6负荷开关，主要用于配电室或者变电站内按照。

SF6结构特点1，采用的是双断口，旋转式动触头，右三种状态，合闸，分闸，接地。

2，使用SF6作为灭弧和绝缘介质，开关由环氧树脂浇注的上下外壳密封而成，绝缘性能好。

3，负荷开关SF6气体相对压力是0.045Mpa。
