电缆分接箱和环网柜有什么区别

环网柜、箱式变电站基础知识
环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。

就是说，环形干线是由每台出线柜的母线连接起来共同组成的。

每台出线柜就叫“环网柜”。

实际上单独拿出一台环网柜是看不出“环网”的含义的。

开关柜分高压、低压。

高压有环网柜、中置柜、GG1A等。

环网柜也有好多种，环网柜的容量都不大，因而环网柜的高压开
关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。

环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。

如今“环网柜” 泛指以负荷开关为主开关的高压开关柜了。

环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺目录一、环网柜 (3)1.1施工前现场检查 (3)1.2环网单元安装 (4)二、电缆分支箱 (6)2.1施工前现场检查 (6)2.2 电缆分支箱安装 (6)三、开关柜 (7)3.1施工前现场检查 (7)3.2开关柜安装 (8)3.3开关柜检修 (11)四、屏柜（端子箱） (12)4.1施工前现场检查 (12)4.2屏柜（端子箱）安装 (12)五、低压封闭母线 (13)5.1支架制作和安装 (13)5.2低压封闭母线安装 (14)一、环网柜1.1施工前现场检查（1）包装及密封良好。

（2）开箱检查环网单元型号、规格符合设计图纸要求。

（3）产品的技术文件齐全。

（4）外观应无机械损伤、变形和局部脱落，设备标志、附件、备件齐全。

（5）气室气压应在允许范围内（气压检测装置显示正常）。

（6）基础预埋件及预留孔洞应符合设计要求，预埋件应牢固。

设备安装用的紧固件，应采用防腐处理，并宜采用标准件。

（7）满足GB 7251（2013-2020新规）相关要求。

a：活动部件动作灵活、可靠，传动装置动作正确，现场试操作3 次。

b：室内基础槽钢水平误差＜1mm/m，全长水平误差＜5mm；柜体槽钢不直度误差＜1mm/m，全长不直度误差＜5mm，位置误差及不平行度＜5mm。

c：部分寒冷地区的室外环网单元电缆井深度应大于1500mm，保证开挖至冻土层以下。

d：当环网柜安装在潮气较重，易起凝露的地区时，环网柜宜具备防凝露、通风等装置，并且环网柜基础应加装通风口。

e：环网柜安装有关的构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应满足其要求。

1.2环网单元安装（1）应采用专用吊具底部起吊。

（ 2 ）柜体应满足垂直度＜1.5mm/m；相邻两柜顶部水平误差＜2mm，成列柜顶部＜5mm；相邻两柜边盘面误差＜1mm，成列柜面小于5mm，柜间接缝＜1.5mm。

10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

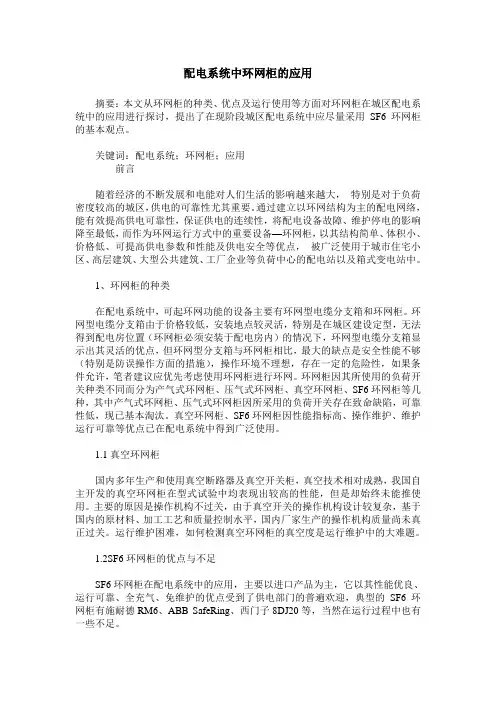

配电系统中环网柜的应用摘要：本文从环网柜的种类、优点及运行使用等方面对环网柜在城区配电系统中的应用进行探讨，提出了在现阶段城区配电系统中应尽量采用SF6环网柜的基本观点。

关键词：配电系统；环网柜；应用前言随着经济的不断发展和电能对人们生活的影响越来越大，特别是对于负荷密度较高的城区，供电的可靠性尤其重要。

通过建立以环网结构为主的配电网络，能有效提高供电可靠性，保证供电的连续性，将配电设备故障、维护停电的影响降至最低，而作为环网运行方式中的重要设备—环网柜，以其结构简单、体积小、价格低、可提高供电参数和性能及供电安全等优点，被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

1、环网柜的种类在配电系统中，可起环网功能的设备主要有环网型电缆分支箱和环网柜。

环网型电缆分支箱由于价格较低，安装地点较灵活，特别是在城区建设定型，无法得到配电房位置（环网柜必须安装于配电房内）的情况下，环网型电缆分支箱显示出其灵活的优点，但环网型分支箱与环网柜相比，最大的缺点是安全性能不够（特别是防误操作方面的措施），操作环境不理想，存在一定的危险性，如果条件允许，笔者建议应优先考虑使用环网柜进行环网。

环网柜因其所使用的负荷开关种类不同而分为产气式环网柜、压气式环网柜、真空环网柜、SF6环网柜等几种，其中产气式环网柜、压气式环网柜因所采用的负荷开关存在致命缺陷，可靠性低，现已基本淘汰。

真空环网柜、SF6环网柜因性能指标高、操作维护、维护运行可靠等优点已在配电系统中得到广泛使用。

1.1真空环网柜国内多年生产和使用真空断路器及真空开关柜，真空技术相对成熟，我国自主开发的真空环网柜在型式试验中均表现出较高的性能，但是却始终未能推使用。

主要的原因是操作机构不过关，由于真空开关的操作机构设计较复杂，基于国内的原材料、加工工艺和质量控制水平，国内厂家生产的操作机构质量尚未真正过关。

运行维护困难，如何检测真空环网柜的真空度是运行维护中的大难题。

电缆分支箱和环网柜区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电缆分支箱和环网柜区别电缆分支箱的主要作用是将电缆分接或转接。

1)电缆分接。

在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。

这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。

广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了。

这也使得电缆分支箱和环网柜的界限开始模糊了。

2)电缆转接。

在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。

环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。

目前先进的环网柜可以做到配网自动化，实现远距离操作。

现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。

环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。

另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能(带开关的户外环网柜除外)。

电缆分支箱和环网柜在以上性能中不同，在使用中需要按照一定的标准工艺使用，保证充实的使用性能和趋势，能够充分在电力工程中展现良好的性能。

电缆分支箱是简化版的环网柜，价格便宜，可靠性差，一般不设负荷开关或仅在进线与出线之间设一组负荷开关。

电缆分支箱及环网柜、箱变的运用大型厂矿多自设降压站，有高压配电室及中压配电室。

配电变压器设备容量跨过10000kVA的较大用户，大都由城市共用变电站以专用线路放射式供电，自身建有中压配电室，开关柜内装首要元件多为真空断路器。

但对中小用户来说，10kV供电选用环网柜，是最常用的终端配电办法，而中小容量用户又占绝大大都，此种环网供电足以满意二级负荷的央求。

对三级用电负荷选用电缆分接箱有其超卓的利益，应大力主张及推行运用。

对懈怠用户，且用电容量不大时，或要10kV供电伸入负荷基地时，选用箱式变电站（或称拼装式变电站，预装式变电站）供电更具合理性。

一．环网接线与环网开关柜1．环网主接线环网接线分单环接线，双环接线，至于三环、四环接线根柢不必。

运用最多的单环接线，它是由变电站或开关站同一母线段或纷歧样母线段引出二回路电缆线路构成环路，环内负荷由这两回线路一同供电，一但其间一回路呈现缺点，另一回路可背负环内悉数负荷的供电。

每回电缆线路首段皆有断路器，每条回路可设纵差维护的扶引电缆。

为此被维护的线路两头开关柜内应配有相应的电流互感器。

假定两回供电线路取自纷歧样的变电站或开关站，有的材料称此种接线为拉手式环网，笔者对此不予认同，不该叫环网接线了，而应称双电源基地有联络开关树干式供电了。

单环网供电主接线典型接线看图1图1.单环典型主接线此种接线供电牢靠较高，彻底能满意二级负荷的央求。

例如：当A点发作缺点，只需把A点两头的4#、5#负荷开关断开，可持续结束供电。

只需精确地断定缺点点，康复供电就十分简略了，关于环网典型主接线，有的以为两路出线只需接入同一变电站同一条母线，或接入同一变电站两断母线上，两段母线的联络开关一向处于闭合方位，不然不该称环网母线。

笔者以为，不必在称谓上过于清查了。

2．环网开关柜所谓环网开关柜，真实的意义是用于环网接线的开关柜，它可所以断路器柜，也可所以负荷开关柜，或负荷开关加熔断器柜。

环网柜不是个合理称谓，不过如今所说的环网柜指体积小的负荷开关柜，有点约好成俗的滋味，假定对变压器馈电，即用负荷开关加熔断器柜。

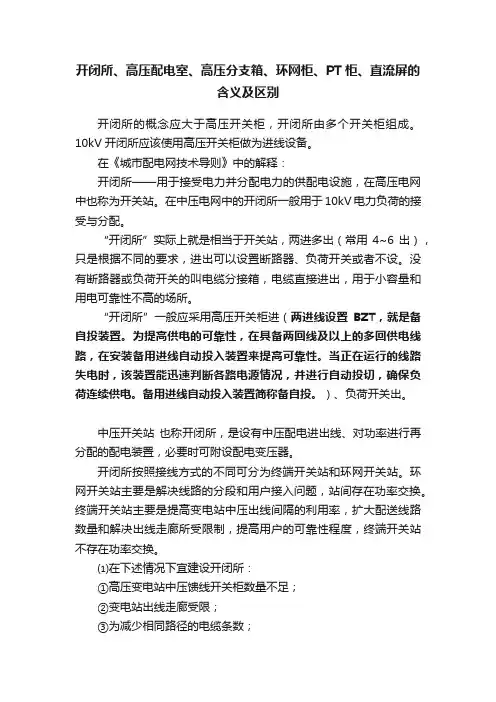

开闭所、高压配电室、高压分支箱、环网柜、PT柜、直流屏的含义及区别开闭所的概念应大于高压开关柜，开闭所由多个开关柜组成。

10kV开闭所应该使用高压开关柜做为进线设备。

在《城市配电网技术导则》中的解释：开闭所——用于接受电力并分配电力的供配电设施，在高压电网中也称为开关站。

在中压电网中的开闭所一般用于10kV电力负荷的接受与分配。

“开闭所”实际上就是相当于开关站，两进多出（常用4~6出），只是根据不同的要求，进出可以设置断路器、负荷开关或者不设。

没有断路器或负荷开关的叫电缆分接箱，电缆直接进出，用于小容量和用电可靠性不高的场所。

“开闭所”一般应采用高压开关柜进（两进线设置BZT，就是备自投装置。

为提高供电的可靠性，在具备两回线及以上的多回供电线路，在安装备用进线自动投入装置来提高可靠性。

当正在运行的线路失电时，该装置能迅速判断各路电源情况，并进行自动投切，确保负荷连续供电。

备用进线自动投入装置简称备自投。

）、负荷开关出。

中压开关站也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。

开闭所按照接线方式的不同可分为终端开关站和环网开关站。

环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。

终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。

⑴在下述情况下宜建设开闭所：①高压变电站中压馈线开关柜数量不足；②变电站出线走廊受限；③为减少相同路径的电缆条数；④为大型住宅区的若干个拟建配电室供电。

⑵开闭所宜建于主要道路的路口附近、负荷中心或两座变电站之间，以便加强电网联络，开闭所应有两回及以上的进线电源，其电源应取自变电站的不同母线或不同高压变电站，以提高供电可靠性。

⑶开闭所按照配电网中所处地位分为两类：一级开闭所、二级开闭所。

开闭所均指户内布置设备。

一级开闭所一般建设在A、B类区域，用于线路主干网，原则上开闭所采用双电源进线，两路分别取自不同变电站或同一变电站不同母线。

什么叫环网柜?实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并没有什么环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低（呵呵，少数进口产品并不便宜），体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

为了提高供电可靠性，有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上），实现这些功能的配电柜就叫环网柜。

另外有进线、出线、联络柜等。

太多了！环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘。

一般由三个间隔组成。

即2个环缆进出间隔和一个变压器回路间隔。

”环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。

10kV配电环网柜详细讲解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于 1000KVA，深圳地区可能是 1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于 630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于 125A，高档负荷开关的转移电流可以达到 2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

环网柜、电缆分接箱、箱式变电站接地平面图。

∠×6×2500
∠63×6×镀锌角钢
1、砖结构处为操作平台也可用钢筋骨架焊接
成型
2、电缆进出口，可根据实际电缆进出方向由
施工单位预理管道
3、水平接地体为50*5扁铁预理角铁为
50*50*5
4、接地体必做防腐镀锌处理，接地体间焊接
应牢固，做一处接地测试点，外露接地扁
铁刷斑马线。

5、接地网应闭合，各交角处应做成圆弧形
6、基础两侧做通风口，通风处做百叶窗，防
止小动物进入，保持自然通风
7、基础里侧一角留出爬梯，底部做防水，接
地电阻测试＜4Ω。

箱式变电站基础解剖图
ZBW—630KV A箱式变电站基础俯视图内蒙古浩明电力建设有限公司电力设备制造厂
ZBW—630kV A箱式变电站布置图内蒙古浩明电力建设有限公司2200
3500
6
预装式变电站高低压线路方案图 内蒙古浩明电力建设有限公司。
