变频空调外机板开关电源电路原理分析,维修技巧这个是空调外机电路板的电源部分电路图,在实际维修中,开关电源损坏的还是比较多,我们在维修中还是要要掌握它的基本工作原理,这样才能够进行快速的维修。
电路工作流程:220V电压从保险FU101进入,经过共模L1、L2和安规电容后到达继电器K1,当K1有12V直流电后,继电器闭合,交流电进入整流桥,整流后为310V的直流电压,经L3、L4储能后,经二级管D12、D11给电容充电,同时给后面的负载供电,当开关管Q1、Q2关断后,电感L3、L4储存的能量释放,同时电容C143、C141、C142电容的储存的电荷释放,两者电压叠加大的380Ⅴ左右,此时直流母线电压P大约为380左右各个元件的作用:•K1:继电器,其主要作用:控制交流电的导通•D22:续流二级管,其主要作用:当继电器关断后,为继电器内部的线圈能量释放提供一个通路•BR:整流桥,其主要作用:将交流电变成脉动的直流电•L3、L4:PFC升压电感,其主要作用:能量的储存与释放•D12、D11:升压二级管,其主要作用:将整流桥整流后的脉动直流与滤波电容进行分割,控制其电流方向•C138、R7、R6、R25、R11、R39、R98:RC尖峰吸收电路,其主要作用:抑制反向峰值电压对二极管的损坏,避免二极管因反向电压过高而损坏•C139、R5、R9、R13、R120、R38、R8:RC尖峰吸收电路,其主要作用:抑制反向峰值电压对二极管的损坏,避免二极管因反向电压过高而损坏各个元件的作用:•FU101:延时保险,主要作用:保护电路避免因为电流过大而损坏•C1、C2、C3、C4、C5、C6、C12:安规电容,其中C1、C2、C12为安规X电容,C5、C6、C4、C3为安规Y电容,其主要作用:抑制信号干扰,滤出共模、差模干扰信号•L1、L2:共模电感,其主要作用:滤出共模干扰信号•Tvs1:瞬态抑制二级管,其主要作用:与压敏电阻作用差不多,避免因为PE上的电压过高而损坏后面的电路•RV1、RV2:压敏电阻,其主要作用:当电压过高时阻值迅速变小,保护后面电路因为电压过高而损坏•R141、R133、R92、R93:泄放电阻,当电路断电后,迅速将储存在电容内部的电荷放掉总结:空调的这部分电路在实际维修中损坏的还是很多,继电器、压敏电阻、保险、滤波电容、二极管是易损原件,在维修中要仔细测量。
变频空调器室内外机通讯电路工作原理变频空调的室内外机通讯电路是实现室内机和室外机之间的信息交流和数据传输的重要部件。
其工作原理是基于一种双向通信协议,在室内机和室外机之间建立一个稳定、可靠的通信链路,使得两者能够实时地交换各种控制信息,从而实现对空调系统的精确控制和监测。
变频空调的室内外机通讯电路通常由以下几个组成部分所构成:室内板、室外控制板、串口模块、通信线路和通信协议。
1.室内板:室内板是变频空调室内机的主控制板,负责采集和处理各种室内环境参数的数据,并将其发送给室外机以便室外机进行温度调节。
它通过串口与室外机的控制板进行通信,并接收来自室外机的控制指令。
2.室外控制板:室外控制板是变频空调室外机的主控制板,它负责控制和调节室外机的动力系统,如压缩机、风扇等。
它通过串口与室内板进行通信,以接收室内机传输过来的控制信息,并根据这些信息对室外机进行相应的控制。
3.串口模块:串口模块是连接室内板和室外控制板的重要组件,它负责将室内板和室外控制板之间的信息转换为串行数据,并通过通信线路传输。
在室内板和室外控制板之间建立一条稳定的数据通信链路,并在这条链路上实现双向的数据传输。
4.通信线路:通信线路是室内板和室外控制板之间的物理连接介质,它可以是电线、光纤或无线信号等。
通信线路的质量和稳定性直接影响到室内板和室外控制板之间的数据传输质量和通信效果。
5.通信协议:通信协议是室内板和室外控制板之间进行数据传输时所遵循的规则和标准,它规定了数据传输的格式、数据包的组成、通信速率等。
常用的通信协议包括RS485、MODBUS等。
变频空调的室内外机通讯电路工作原理如下:首先,在变频空调系统安装和启动时,室内板会向室外控制板发送一个启动命令,告知室外机开始工作。
室内板采集室内环境参数的数据,并将其转换成数值信号,通过串口模块将这些数据发送给室外控制板。
室外控制板接收到室内板传输过来的数据后,根据接收到的数据进行相应的处理,如判断室内温度是否达到设定值、判断是否需要调整风速和压缩机运行频率等。

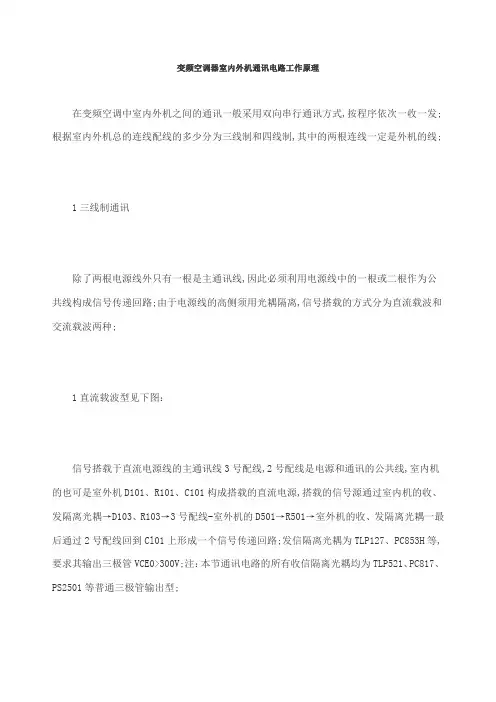

变频空调器室内外机通讯电路工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式,按程序依次一收一发。
根据室内外机总的连线(配线)的多少分为三线制和四线制,其中的两根连线一定是外机的线。
(1)三线制通讯除了两根电源线外只有一根是主通讯线,因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。
由于电源线的高侧须用光耦隔离,信号搭载的方式分为直流载波和交流载波两种。
1)直流载波型(见下图):信号搭载于直流电源线的主通讯线(3号配线),2号配线是电源和通讯的公共线,室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源,搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。
发信隔离光耦为TLP127、PC853H等,要求其输出三极管VCE0>300V。
注:本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。
2)交流载波型(见下图):信号是搭载在50/60的交流主电源上,3号配线是主通讯线,1号和2号配线都是电源和通讯的公共线,在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路,同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。
使用的发送隔离光耦TL541G/J(相同的还有TIP545G/J、TLP741G/J、S22MDIV等)是单向晶闸管(SCR)输出,有的使用双向触发管输出型的(如:TIP560G/J、S21MD3V等),并且要求它们的VDRM>400V,不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。
变频空调器室内外机通讯电路工作原理变频空调器通常由室内机和室外机组成,而这两个单元之间的通讯电路起着至关重要的作用。
它们通过通讯电路进行数据传输和相互控制,以实现协调工作和提高整体性能。
本文将详细介绍变频空调器室内外机通讯电路的工作原理。
1.通讯协议变频空调器的室内外机通讯采用特定的通讯协议,其中最常见的是RS485通讯协议。
RS485是一种在多点通信系统中能够实现高速、远距离数据传输的通讯协议。
它采用差分信号传输,能有效抵抗干扰和噪声,并提供多个节点之间的可靠通讯。
2.数据传输通讯电路的主要任务是在室内机和室外机之间传输控制命令、参数设置和传感器数据等信息。
在传输过程中,数据被转换成数字信号,通过通讯线路传输,并在接收端重新转换为原始数据。
当室内机需要向室外机发送控制命令或参数时,它会将数据编码并通过通讯线路发送。
在室外机接收到数据后,它会解码,根据指令执行相应的操作。
3.数据校验为了确保数据的准确性和完整性,通讯电路通常使用校验位来检测传输过程中是否出现错误。
常见的校验位包括奇偶校验、循环冗余校验(CRC)等。
在数据传输时,发送端会为每个数据帧附加校验位,在接收端通过对接收到的数据帧进行校验,来验证数据的正确性。
4.组网方式变频空调器室内外机的通讯电路通常采用星形拓扑结构进行组网。
在星形拓扑中,室内机作为主节点,室外机作为从节点。
通过通讯线路将各个室外机连接到室内机上,并与室内机进行通讯。
这种组网方式简单可靠,能够满足多个室外机同时与室内机通讯的需求。
5.控制策略通过室内外机的通讯电路,可以实现多种控制策略,以满足不同的需求。
例如,室内机可以通过通讯电路获取室外机的工作状态和环境参数,从而根据实际情况调整运行模式和设置参数。
同时,室外机可以通过通讯电路向室内机发送故障信息,以便及时进行故障排查和维修。
总结:变频空调器室内外机通讯电路是实现两者之间协调工作的关键。
通过通讯协议、数据传输、数据校验、组网方式和控制策略等多个方面的配合,室内外机能够实现相互之间的信息传输和控制,从而提高空调系统的整体性能和效率。
变频空调pfc电路工作原理详解
变频空调的pfc电路是用于吸收空调自身的电源输入的电容功能电路,它的作用是利用电容的容量来补充电源不够的时候所受的电容功能的补充,这就是在变频空调内的pfc电路的作用。
PFC电路的工作原理是,当变频空调在输入电源的时候,pfc电路会先将输入电源的电压调整,然后将调整后的电压进行变化,由于电压发生变化后,空调机的电源会有一定的损失,这是由于调整电压过程中,输入电压不能达到最优的额定电压,所以pfc电路会将这一损失补足,以保证空调机的电源电压稳定,在运行过程中,pfc电路会以增大电流的方式将补足的电压补充到空调机的电源线上去。
在变频空调的pfc电路中主要有反馈电路,电压反馈电路,电流反馈电路和环路稳压电路等组成,它们之间的协调会控制空调的电压和电流,从而达到调节电源电压的作用,使空调机的电源电压能够稳定。
- 1 -。
变频空调通信电路原理及光耦检测⼀、通信规则及电路组成1、通信原理空调器通电后,由主机(室内机)向副机(室外机)发送信号或由室外机向室内机发送信号,均在收到对⽅信号并处理完50ms后进⾏。
通信以室内机为主,正常情况室内机发送信号之后等待接收,如500ms仍未接收到反馈信号,则再次发送当前的命令,如果2min内仍未收到室外机的应答(或应答错误),则出错报警,同时发送信号命令给室外机。
以室外机为副机,室外机未接收到室内机的信号时,则⼀直等待,不发送信号。
下图所⽰为通信电路简图,其中,RC1为室内机发送光耦、RC2为室内机接收光耦, PC1为室外机发送光耦、PC2为室外机接收光耦。
空调器通电后,室内机和室外机主板就会⾃动进⾏通信,按照既定的通信规则,⽤脉冲序列的形式将各⾃的电路状况发送给对⽅,收到对⽅正常的信号后,室内机和室外机电路均处于待机状态。
当进⾏幵机操作时,室内机CPU把预置的各项⼯作参数及幵机指令送到RC1的输⼊端,通过通信回路进⾏传输;室外机PC2输⼊端收到幵机指令及⼯作参数内容后,由输出端将序列脉冲信号送给室外机CPU,整机幵机,按照预定的参数运⾏。
室外机CPU在接收到信号50ms后输出反馈信号到PC1的输⼊端,通过通信回路传输到室内机RC2输⼊端,RC2 输出端将室外机传来的各项运⾏状况参数送⾄室内机CPU,根据收集到的整机运⾏状况参数确定下⼀步对整机的控制。
由于室内机和室外机之间相互传递的通信信息产⽣于各⾃的CPU,其信号幅度<5V。
⽽室内机与室外机的距离⽐较远,如果直接⽤此信号进⾏室内机和室外机的信号传输,很难保证信号传输的可靠度。
因此,在变频空调器中,通信回路⼀般都采⽤单独的电源供电,供电电压多数使⽤直流24V,通信回路采⽤光耦传送信号,通信回路与室内机和室外机主板上的电源完全分幵,形成独⽴的回路。
2、通信电路专⽤电源设计形式通信电路的作⽤是⽤于室内机主板CPU和室外机主板CPU交换信息。
变频空调的电路基本原理变频空调根据压缩机是采用交流还是直流电机可分为交流变频和直流变频两种。
1.交流变频空调(1)基本原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用而产生的。
定子绕组渡过电流时产生旋转磁场,在转子绕组内感应出电动势,因而产生了感应电流,该电流与定子旋转磁场相互作用,便产生了磁场力。
而实际上对于异步电动机,旋转磁场的转速(通常称为同步转速)n0与转子的转速n1是有差别的,两者之差与同步转速的比值,我们称之为转差率,用s来表示,即式中,f —电流频率p —电机极对数所以转子的速度n1可用下式表示由上式可知,只要改变异步电动机的供电频率,电机的转速便会发生改变,交流变频空调就是根据这一基本原理来运行的。
异步电动机在运行时,产生的感应电动势E1为:式中,k —电机绕组系数;N1 —每相定子绕组匝数Φ —每极磁通由于定子阻抗上的压降很小,可以忽略,这样,我们便可以得到:由上式可知,磁通Φ与U1/f成正比。
对于磁通Φ,我们通常是希望其保持在接近饱和值,如果进一步增大磁通Φ,将使电机的铁心饱和,从而导致电机中流过很大的励磁电流,增加电机的铜损耗和铁损耗,严重时会因绕组过热而损坏电机。
而磁通Φ的减小,则铁心未得到充分的利用,使得输出转矩下降。
这样,由上式可知,要保持Φ恒定,即要保持U1/f恒定,改变频率f的大小时,电机定子电压U1必须随之同时发生变化,即在变频的同时也要变压。
这种调节转速的方法我们称为VVVF(Vairble Voltage Varibe Frequency),简称为V/F变频控制。
现在变频空调的控制方法基本上都是采用这种方法来实现变频调速的。
V-f曲线由变频压缩机性能决定(2) 交流变频控制器的原理框图变频控制器的原理框图如下所示,220V/50Hz的市电经整流滤波后得到310V左右的直流电,此直流电经过逆变后,就可以得到用以控制压缩机运转的变频电源。
(3)实现V/F变频控制的方法脉宽调制(PWM):在输出电压每半个周期内,把输出电压的波形分成若干个脉冲波,由于输出电压的平均值与脉冲的占空比(脉冲的宽度除以脉冲的周期称为占空比)成正比,所以在调节频率的同时,不改变脉冲电压幅度的大小,而是改变脉冲的占空比,可以实现变频也变压的效果。

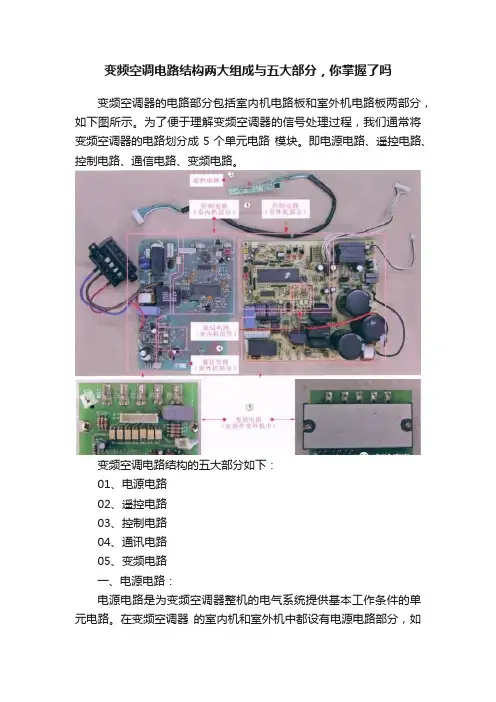

变频空调电路结构两大组成与五大部分,你掌握了吗变频空调器的电路部分包括室内机电路板和室外机电路板两部分,如下图所示。
为了便于理解变频空调器的信号处理过程,我们通常将变频空调器的电路划分成5个单元电路模块。
即电源电路、遥控电路、控制电路、通信电路、变频电路。
变频空调电路结构的五大部分如下:01、电源电路02、遥控电路03、控制电路04、通讯电路05、变频电路一、电源电路:电源电路是为变频空调器整机的电气系统提供基本工作条件的单元电路。
在变频空调器的室内机和室外机中都设有电源电路部分,如下图所示:(点击图片看大图)二、遥控电路遥控电路是变频空调器的指令发射和接受部分,包括遥控发射电路和遥控接收电路两部分,其中遥控发射电路设置在遥控器中,遥控接收电路一般安装在室内机前面板靠右侧边缘部分,如下图所示:三、控制电路控制电路是变频空调器的“大脑”部分,是整机的智能控制核心。
在变频空调器的室内机和室外机分别设有控制电路,两个控制电路协同工作,实现整机控制。
(点击图片看大图)四、通信电路通信电路是变频空调器室内机与室外机之间进行数据传递和协同工作的桥梁。
因此,在变频空调器室内机和室外机电路中都设有通信电路,如下图所示:通信电路主要由光电耦合器和一些阻容元件构成,室内机通信电路:用来接收室外机送来的数据信息并发送控制信号;室外机通信电路:用来接收室内机送来的控制信号并发送室外机的各种数据信息。
五、变频电路变频电路是变频空调器中特有的单元电路,主要功能是在控制电路作用下,产生变频控制信号,驱动变频压缩机工作,并对变频压缩机的转速进行实时调节,实现恒温制冷、制热并节能环保的作用。
如下图所示为典型变频空调器中的变频电路。
六、总结变频空调器与定频空调器电路结构上的差别如下:01)、定频空调器的室内机电路部分是整个空调器的控制中心,对空调器的整机进行控制,室外机中电路部分十分简单,没有独立的控制部分,由室内机电路部分直接进行控制。
