变频空调基础电路分解

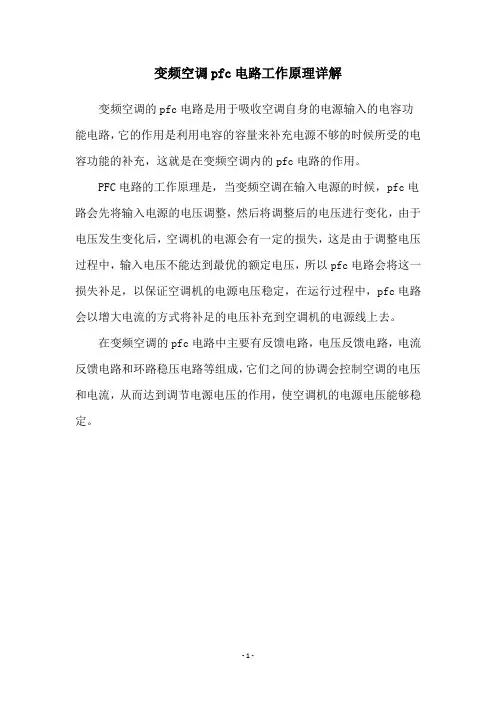

变频空调pfc电路工作原理详解
变频空调的pfc电路是用于吸收空调自身的电源输入的电容功能电路，它的作用是利用电容的容量来补充电源不够的时候所受的电容功能的补充，这就是在变频空调内的pfc电路的作用。

PFC电路的工作原理是，当变频空调在输入电源的时候，pfc电路会先将输入电源的电压调整，然后将调整后的电压进行变化，由于电压发生变化后，空调机的电源会有一定的损失，这是由于调整电压过程中，输入电压不能达到最优的额定电压，所以pfc电路会将这一损失补足，以保证空调机的电源电压稳定，在运行过程中，pfc电路会以增大电流的方式将补足的电压补充到空调机的电源线上去。

在变频空调的pfc电路中主要有反馈电路，电压反馈电路，电流反馈电路和环路稳压电路等组成，它们之间的协调会控制空调的电压和电流，从而达到调节电源电压的作用，使空调机的电源电压能够稳定。

- 1 -。

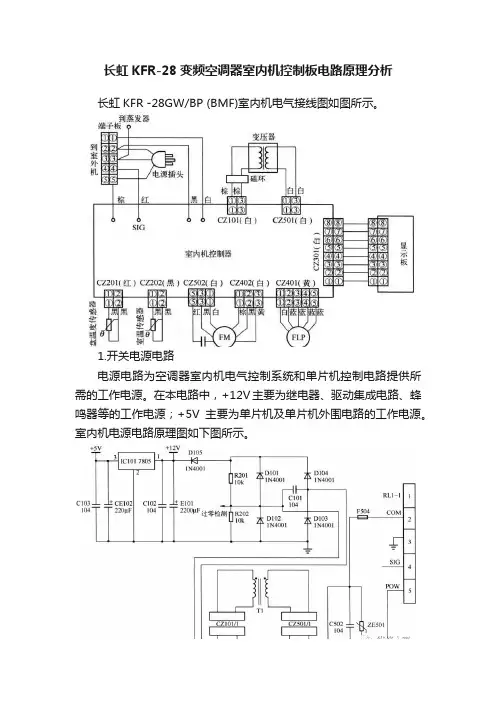

长虹KFR-28变频空调器室内机控制板电路原理分析长虹KFR -28GW/BP (BMF)室内机电气接线图如图所示。

1.开关电源电路电源电路为空调器室内机电气控制系统和单片机控制电路提供所需的工作电源。

在本电路中，+12V主要为继电器、驱动集成电路、蜂鸣器等的工作电源；+5V主要为单片机及单片机外围电路的工作电源。

室内机电源电路原理图如下图所示。

交流220V经过熔断器F504、压敏电阻ZE501、高频旁路电容C502、接插件CZ501送至降压变压器T1,经变压器降压后次级输出12.5V交流电压，经插接件CZ101、桥式整流器D101 - D104整流后分成两路，一路经D105二次整流、E101和C102滤波得到+ 12V直流电压，作为继电器、驱动集成电路、蜂鸣器的工作电源。

+12V直流电再经IC101 (7805)稳压，C103、C102滤波后得到+5V直流电，作为单片机及一些控制电路的工作电源。

另一路送至过零检测电路，经电阻R201和R202分压，电容C201 (见整机图)滤波后送至Q201的基极。

2.复位电路及时钟电路复位电路及时钟电路如下图所示。

单片机的33脚为复位端，当33脚为低电平时，单片机停止工作，所有输出端复位；当33脚为高电平时，单片机开始工作，从初始状态运行。

单片机复位电路由IC302的33脚、复位集成电路IC301 (34064)及外围元器件组成。

其中，C312为抗干扰电容；D301为钳位作用；在工作电压形成瞬间低于4.5V时，IC301输岀低电平；当工作电压高于4.5V时，IC301输出高电平。

由于工作电压建立需要一个过程，从而使得复位端电位总比工作电压来得迟，从而使单片机完成了复位。

单片机的时钟信号由31、32脚及外围6MHz晶振、C308、C309等组成。

3.过零检测电路过零检测电路如下图所示，其主要作用是检测室内供电电压的异常。

整流桥D101〜D104整流后频率为100Hz的脉动电压，而+5V 电压经Q201的导通与截止，使单片机35脚得到一个过零触发的信号。

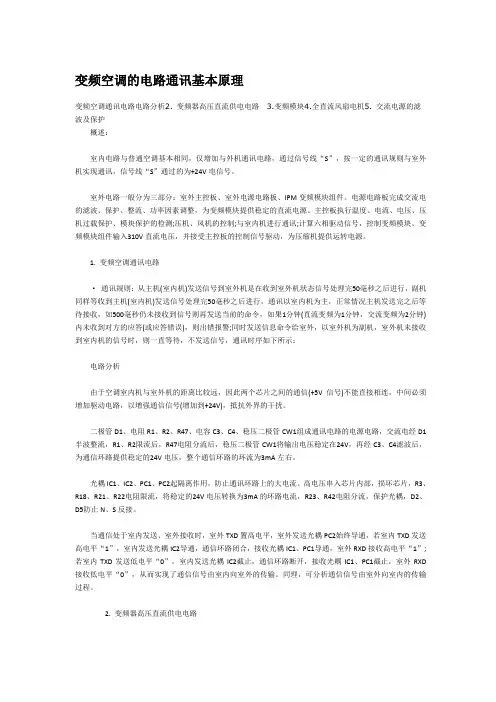

变频空调的电路通讯基本原理变频空调通讯电路电路分析2. 变频器高压直流供电电路 3.变频模块4.全直流风扇电机5. 交流电源的滤波及保护概述：室内电路与普通空调基本相同，仅增加与外机通讯电路，通过信号线“S”，按一定的通讯规则与室外机实现通讯，信号线“S”通过的为+24V电信号。

室外电路一般分为三部分：室外主控板、室外电源电路板、IPM变频模块组件。

电源电路板完成交流电的滤波、保护、整流、功率因素调整，为变频模块提供稳定的直流电源。

主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号，控制变频模块。

变频模块组件输入310V直流电压，并接受主控板的控制信号驱动，为压缩机提供运转电源。

1. 变频空调通讯电路·通讯规则：从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟，交流变频为2分钟)内未收到对方的应答(或应答错误)，则出错报警;同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示：电路分析由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信(+5V信号)不能直接相连，中间必须增加驱动电路，以增强通信信号(增加到+24V)，抵抗外界的干扰。

二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。

光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。

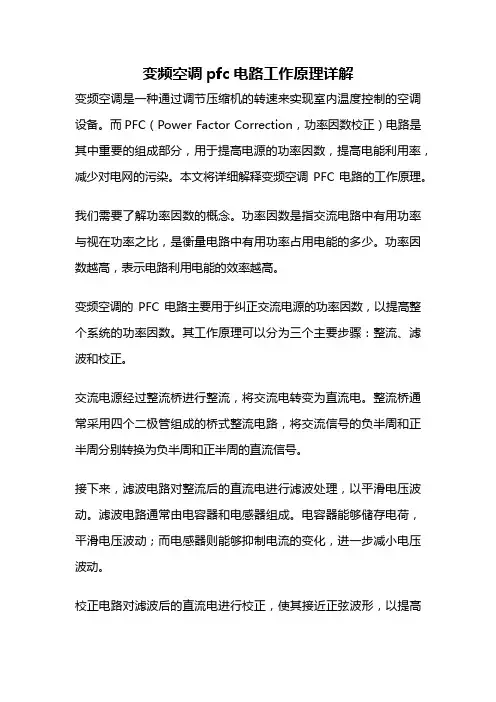

变频空调pfc电路工作原理详解变频空调是一种通过调节压缩机的转速来实现室内温度控制的空调设备。

而PFC（Power Factor Correction，功率因数校正）电路是其中重要的组成部分，用于提高电源的功率因数，提高电能利用率，减少对电网的污染。

本文将详细解释变频空调PFC电路的工作原理。

我们需要了解功率因数的概念。

功率因数是指交流电路中有用功率与视在功率之比，是衡量电路中有用功率占用电能的多少。

功率因数越高，表示电路利用电能的效率越高。

变频空调的PFC电路主要用于纠正交流电源的功率因数，以提高整个系统的功率因数。

其工作原理可以分为三个主要步骤：整流、滤波和校正。

交流电源经过整流桥进行整流，将交流电转变为直流电。

整流桥通常采用四个二极管组成的桥式整流电路，将交流信号的负半周和正半周分别转换为负半周和正半周的直流信号。

接下来，滤波电路对整流后的直流电进行滤波处理，以平滑电压波动。

滤波电路通常由电容器和电感器组成。

电容器能够储存电荷，平滑电压波动；而电感器则能够抑制电流的变化，进一步减小电压波动。

校正电路对滤波后的直流电进行校正，使其接近正弦波形，以提高功率因数。

校正电路通常采用功率因数校正芯片和功率开关管组成。

功率因数校正芯片可以感知电源输入电压和电流波形，根据电压和电流的相位差来控制功率开关管的通断，从而调整输出电流的波形，使其与电压波形同相位，以提高功率因数。

总结起来，变频空调的PFC电路通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。

通过这种方式，使得变频空调在工作过程中能够更加节能、环保，同时减少对电网的污染。

需要注意的是，PFC电路的设计和实现需要考虑电路的稳定性、效率和成本等因素。

因此，在实际应用中，工程师需要根据具体要求进行合理的选择和调整，以达到最佳的性能和经济效益。

变频空调PFC电路的工作原理是通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。

第2节 室外机电源电路和CPU 三要素电路−131 −延时5s 才能控制主控继电器触点吸合。

图4-10 正常运行时工作流程这5s 内室外机电控系统所做的工作有：第1步，为滤波电容充电至正常电压；第2步，开关电源开始工作并向室外机主板输出直流12V 电压，12V 电压经7805稳压块输出5V 电压，CPU 复位开始工作；第3步，CPU 检测室内机主板发送的通信信号，如果正常，CPU 脚才会输出高电平5V 电压，控制主控继电器触点吸合，如果检测时没有通信信号或者不正常，CPU 脚一直为低电平，主控继电器触点一直处于断开状态，控制主控继电器吸合时不检测室外机3个温度传感器输入的信号和压缩机顶盖温度开关的信号，上述4个温度信号即使开路或短路，室外机主控继电器触点也会吸合。

说明：目前的变频空调器室外机电控系统（如海信KFR-26GW/11BP ），室外机从得电到主控继电器吸合需要4s 的时间，并且不检测通信信号和室外机的4个温度信号。

4．常见故障直流300V 电压形成电路工作在大电流状态，因此故障率较高，常见故障及测量方法参见本书第1章第5节“特殊电气元器件”中的部分内容。

三、电源电路1．作用室外机的电源电路基本上全部使用开关电源电路，只有早期的极少数机型使用变压器降压电路，本机即采用开关电源电路。

开关电源电路实际上也是一个电压转换电路，将直流300V 电压转换为直流15V 、直流12V 和直流5V 为室外机主板和模块供电。

图4-11所示为开关电源电路简图与作用说明。

2．工作原理开关电源电路原理图如图4-4所示，实物图如图4-12所示。

由于开关管工作在“开”和“关”两种状态，因此而得名为开关电源。

本机电路主要由开关管DQ1、开关变压器BT1组成并联型开关电源电路，设计在模块板组件上面，第4章 海信KFR-2601GW/BP 室外机电控系统− 132− 工作时为自激振荡状态，开关管在电路中起着开关及振荡的双重作用，在导通期间开关变压器存储能量，在截止期间开关变压器输送能量，从而起到电压转换的作用；由于负载位于开关变压器的次级且工作在反激状态，因此开关电源还具有输入和输出相互隔离的特点。

变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

格力变频空调30148240型主板开关电源电路分析与检修□崔永利编者按：随着变频空调普及，变频空调的维修量越来越大。

由于空调室外机工作环境恶劣，所以室外机主板损坏率极高，其开关电源是故障率较高的电路之一。

本刊将陆续对室外机主板上的开关电源电路原理及维修进行介绍，供参考。

格力变频空调30148240型主板上开关电源芯片采用P1027P65（U121）,如图1所示。

上电后，AC220V经整流滤波后输出+310V直流电，通过开关变压器T121的①-②绕组加到U121的⑤脚,U121内部的振荡电路起振，内部的MOSFET 管工作于开关状态，当MOSFET管导通时,T121的①-②绕组储能；当MOSFET管截止时,T121各绕组的感应电压极性反转，整流二极管D123-D125导通，输出+5V、+12V、+15V电压。

为了保证P+310V FU1023]刃50；~IC308104!122CPU㉙0203IR127*104I1MR201820kB（1.91V]R2035.1k22C0pR14568k下214R14468k高保护）；C点正常电压是7.9V-8.9V,该电压是芯片的供电端,U121有①脚外接二次供电回C12110125OOuMUR120IR126.M C（7.9V〜8.”）1A（0V〜4V：U121RCR0OPPNOIB l>+12V1D121BYV26T121+5VEE2O-28A+5VC125220u■=路，若二次供电—D124NUR1i______bsl20L D123二+15VI R148470kU126A817_C12247U777R1P1027P65D122刍2k欝4R1281kIR121“R147|5.1k1133kKU125•AZ43"~012211045R13O3.3k—D（2.5V左右）IR146|5.1k回路中断，会造成①脚电压不够，指示灯闪烁，主板上的5V电压及CPU的+3.3V供电波动；D点电压稳定在2.5V左右。

变频器维修工作原理要想做好变频器维修，了解变频器基础知识当然是相当重要的，但是对于变频器维修，仅了解以上基本电路还远远不够的，还须深刻了解主回路电路，主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。

下图是它的结构图。

图1.1变频器基本电路图分析目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

图1.21）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

美的KFR-26（33）G W/CBPY变频空调器整机结构来源：本站整理作者：佚名2014-08-25 10:08:50美的KFR-26（33）GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。

如图1所示为美的KFR-26（33）GW/CBPY变频空调器的室内机控制电路结构图。

控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部指令信号处理后，对整机进行控制室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。

在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。

1 / 252 /25如图2所示为美的KFR-26（33）GW/CBPY变频空调器室内机的电源供电电路。

220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

3 / 254 /25如图3所示为美的KFR-26（33）GW/CBPY变频空调器室内机直流稳压电路。

从该电路中，可知来自变压器T1次级的13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4（7812）稳压后输出＋12V电压，为继电器、电机等供电，+12V输出电压再经＋5V三端稳压器IC5（7805）稳压后，输出＋5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。

5 / 256 /25如图4所示为美的KFR-26（33）GW/CBPY 变频空调器的室外机控制电路。

从该电路图可知，IC1是室外机的微处理器（CPU ）芯片。

微处理器的变频控制电路经C24加到变频功率模块TM05，交流220V经滤波和整流电路形成直流300V为变频功率模块供电。

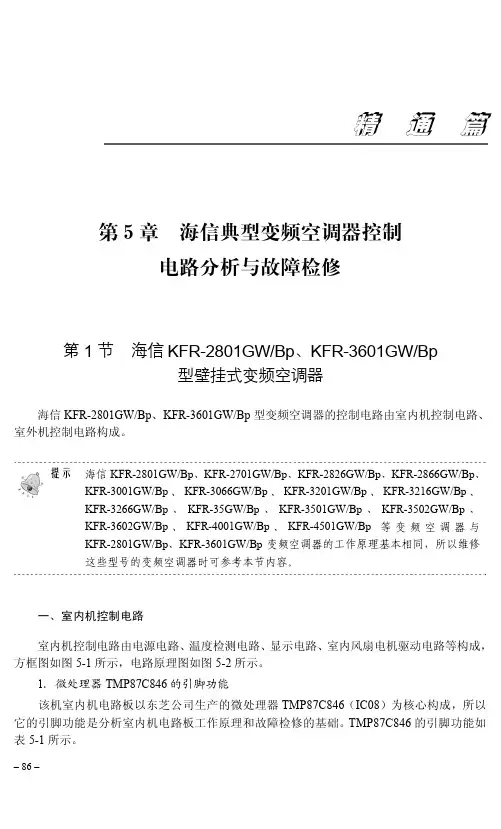

精通篇第5章 海信典型变频空调器控制电路分析与故障检修第1节海信KFR-2801GW/Bp、KFR-3601GW/Bp型壁挂式变频空调器海信KFR-2801GW/Bp、KFR-3601GW/Bp型变频空调器的控制电路由室内机控制电路、室外机控制电路构成。

提示海信KFR-2801GW/Bp、KFR-2701GW/Bp、KFR-2826GW/Bp、KFR-2866GW/Bp、KFR-3001GW/Bp、KFR-3066GW/Bp、KFR-3201GW/Bp、KFR-3216GW/Bp、KFR-3266GW/Bp、KFR-35GW/Bp、KFR-3501GW/Bp、KFR-3502GW/Bp、KFR-3602GW/Bp、KFR-4001GW/Bp、KFR-4501GW/Bp等变频空调器与KFR-2801GW/Bp、KFR-3601GW/Bp变频空调器的工作原理基本相同，所以维修这些型号的变频空调器时可参考本节内容。

一、室内机控制电路室内机控制电路由电源电路、温度检测电路、显示电路、室内风扇电机驱动电路等构成，方框图如图5-1所示，电路原理图如图5-2所示。

1．微处理器TMP87C846的引脚功能该机室内机电路板以东芝公司生产的微处理器TMP87C846（IC08）为核心构成，所以它的引脚功能是分析室内机电路板工作原理和故障检修的基础。

TMP87C846的引脚功能如表5-1所示。

– 86 –第5章 海信典型变频空调器控制电路分析与故障检修– 87 –图5-1 海信KFR-2801GW/Bp 、KFR-3601GW/Bp 型壁挂式变频空调器室内机控制电路构成方框图表5-1室内微处理器TMP87C846的引脚功能引脚号名称功 能引脚号名称功 能1 EE CS 存储器用片选信号输出 22 VAREF 基准电压输入（接5V 供电） 2 DSPR CS 显示屏用片选信号输出 23 室内环境温度检测信号输入 3 SO 存储器数据信号输出 24 室内盘管温度检测信号输入 4 SI 存储器数据信号输入 25 出风温度控制5 SCK 存储器用时钟信号输出 26 显示屏亮度检测信号输入 6 室内风扇电机驱动信号输出 27 未用，悬空 7 风扇电机反馈信号输入 28 未用，悬空 8 SCII 室外通信信号输入 29 除湿控制信号输入 9 SCID 室内通信信号输出 30 换气扇电机驱动信号输出 10 STEP B2 未用，悬空 31 遥控信号输入 11 STEP B3 未用，悬空 32 市电过零检测信号输入 12 STEP B4 未用，悬空 33 STEP A4 导风电机驱动信号输出 13 STEP C1 未用，悬空 34 蜂鸣器驱动信号输出 14 STEP C2 未用，悬空 35 STEP A3 导风电机驱动信号输出 15 STEP C3 未用，悬空 36 STEP A2 导风电机驱动信号输出 16 STEP C4 未用，悬空 37 STEP A1 导风电机驱动信号输出 17 TEST(GND) 测试（接地） 38 室外机供电控制信号输出 18 RESET 复位信号输入 39 G 绿色背光信号输出 19 XIN 振荡器输入 40 R 红色背光信号输出 20 XOUT 振荡器输出 41 应急开关控制信号输入 21 V SS接地42 V DD5V 供电。

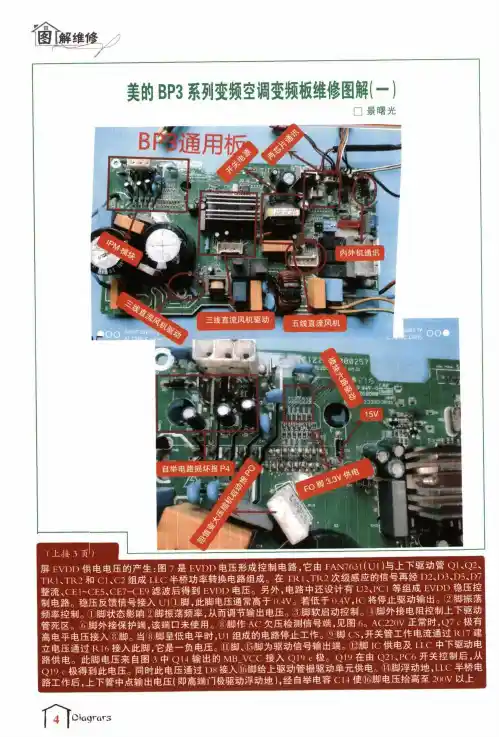

美的B P3系列变频空调变娜维修图解(-)
□景曙光
屏EVl)I)供电电压的产生：图7是EVE>D电压形成控制电路，它由FAN7631(U I)与上下驱动管Q U Q2、、C2组成LLC半桥功率转换电路组成。

在丁丨（丨、丁丨次级感应的信号再经
T R1、T R2和C l
整流、CE卜CE5、C:E7~CE9滤波后得到EVDD电压。

另外，电路中还设计有U2'P C I等组成EVD1；)亨f每 制电路。

稳压反馈信号接入U1①脚，此脚电压通常高于(>.4V。

若低于U.W,1C将停止驱动输出。

脚振^ 频率控制。

I脚状态影响2脚振荡频率,从而调节输出电压。

3脚软启动控制。

④脚外接电阻控制上下驱普 管死区。

脚外接保护端，该端口未使用。

⑧脚作A C:欠压检测信号端，见图6。

AC22IIV正常时，Q7 c极有 高电平电压接入1!脚。

当:1,脚呈低电平时，U1组成的电路停止工作。

©脚CS，开关管工作电流通过kl_7建立电压通过丨（丨6接入此脚，它是一负电压。

⑪脚、念脚为驱动信号输出端。

⑮脚IC供电及LL(:中下驱动电 路供电。

此脚电压来自图3中输出的M1J_VCC接入极。

在由Q2KPCX开关控制后，从极得到此电压。

同时此电压通过1)8接入⑯脚给上驱动管栅驱动单元供电。

®脚浮空地，LLC半桥电 €工作后,上下管中点输出电压（即高端门极驱动浮动地 >,经自举电容C l4使®脚电压抬高至以上
D ia^rars。

变频器主电路基本构成变频器的主电路主要由整流电路、直流中间电路和逆变电路三部分以及有关的帮助电路组成。

下面我们将分别介绍这三部分电路。

1.整流电路整流电路的主要作用是对电网的沟通电源进行整流后给逆变电路和掌握电路供应所需要的直流电源。

在电流型变频器中整流电路的作用相当于一个直流电流源，而在电压型变频器中整流电路的作用则相当于一个直流电压源。

依据所用整流元器件的不同，整流电路也有多种形式。

由于各种整流电路的基本工作方式和电路构成在很多参考书中都可以找到，在这里就不再赘述了。

2.直流中间电路虽然利用整流电路可以从电网的沟通电源得到直流电压或直流电流，但是这种电压或电流含有频率为电源频率六倍的电压或电流纹波。

此外，变频器逆变电路也将凶为输出和载频等缘由而产生纹波电压和电流，并反过来影响直流电压或电流的质量。

因此，为了保证逆变电路和掌握电源能够得到较高质景的直流电流或电压，必需对整流电路的输出进行平滑，以削减电压或电流的波动。

这就是直流中间电路的作用。

而正由于如此，直流中间电路也称为平滑电路。

对电压型变频器来说，整流电路的输出为直流电压，直流中间电路则通过大容量的电容对输出电压进行平滑。

而对电流型变频器来说，整流电路的输出为直流电流，直流中间电路则通过大容量电感对输出电流进行平滑。

电压型变频器中用于直流中间电路的直流电容为大容量铝电解电容。

为了得到所需的耐压值和容量，往往依据电压和变频器容量的要求将电容进行串联和并联使用。

当整流电路为二极管整流电路时，由于在电源接通时电容中将流过较大的充电电流（浪涌电流），有烧坏二极管以及影响处于同一电源系统的其他装置正常工作的可能，必需实行相应措施。

3.逆变电路逆变电路是变频器最主要的部分之一。

它的主要作用是在掌握电路的掌握下将直流中间电路输出的直流电雎（电流）转换为具有所需频率的沟通电压（电流）。

逆变电路的输出即为变频器的输出，它被用来实现对异步电动机的调速掌握。

电压型变频器在电压型变频器中，整流电路产生逆变电路所需要的直流电压，并通过直流中间电路的电容进行平滑后输出。

变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。

1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。

同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。

为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。

通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。

另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。

因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。

3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。

逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。

最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。

主要的检测对象是温度、压力、电流。

温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。

变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。

2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。

（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。

若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。

一般-2℃-3℃进行保护。

制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。

空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。

制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。

若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。

若在一定时间内，管盘温度没有上升到一定温度，CPU 控制压缩机停机保护。

（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。

（4）外环温NTC：控制室外机的转速。

(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。

（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。

另外还起到制冷效果检测，判断故障状态工作状态是否正常。

二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

格力变频空调外机控制器电路组成及作用1.控制器芯片：控制器芯片是控制电路的核心部件，其中包含了微处理器和存储器。

微处理器负责接收和处理各种信号，控制各个元件的工作状态。

存储器用于存储程序代码和各种参数数据。

2.传感器：传感器是连接于外机各个部件上的感应元件，用于感知外机各项指标的变化。

目前常用的传感器有温度传感器、湿度传感器、压力传感器等。

传感器将感知到的信号转换成电信号，送入控制器芯片进行处理。

3.继电器：继电器是一种电磁开关，它能根据控制器芯片的指令，将电源输送到不同的设备和元件上。

外机的各个功能部件如压缩机、风扇等都通过继电器进行控制。

4.变频器：变频器是变频空调的核心部件之一，它能根据控制器的指令，调节压缩机的运转频率和电流输出，从而实现对制冷制热效果的调节。

变频器内部包含了交流-直流-交流转换器、逆变器等电子元件。

5.电源电路：电源电路为整个控制系统提供电源供应，通常由直流电源和交流电源组成。

直流电源为控制器芯片、继电器等提供稳定的直流电压。

交流电源则为变频器和压缩机等提供电能。

1.控制外机的工作模式：控制器芯片根据环境温度、用户设定的温度等参数，判断外机应该运行在制冷模式还是制热模式，并控制相应的元件开关和频率来达到预设的温度。

2.监测外机工作状态：传感器感知到外机各项指标的变化，如温度、压力等，控制器芯片会根据这些数据进行实时监测和分析，判断外机是否正常工作，如果出现异常则会作出相应的处理。

3.节能调节功能：4.故障诊断和保护功能：控制器芯片还具有故障诊断和保护功能，当传感器检测到外机出现故障或工作异常时，控制器芯片会发出报警信号，并采取相应的措施，避免进一步损坏或事故的发生。

综上所述，格力变频空调外机控制器电路是一套负责控制空调外机工作的电子设备和电路，它通过控制器芯片、传感器、继电器、变频器等组成，实现了对外机各项功能的控制和调节，保证空调的正常运行和高效工作。

格兰仕变频空调室内、外机控制电路原理解读一、解读室内机控制电路格兰仕KFR-28GW/B2室内机控制电路采用变频空调器专用芯片M38123M6-276SP，该芯片内部除了写入空调器专用程序外，还包含有微处理器(CPU)、程序存储器、数据存储器、输入输出接口和定时计数器电路，可对输入的信号进行比较运算，根据比较运算的结果，对室外压缩机、风机、定时、制冷、制热、抽湿等工作状态进行控制。

室内机控制电路如下图所示（可点击图片放大）。

1、IC101(M38123M6-276SP)主要引脚功能芯片的①②③脚接地，④脚接5V电源，⑤脚接SW1开关，6脚对地端，⑦⑧脚接室温、管温传感器，四脚接蜂鸣器。

CPU 每接到一个指令，四脚便输出一个高电平，蜂鸣器响一次，告知用户CPU已接到该项指令，若整机处于关闭状态，遥控器再输出关机指令。

蜂鸣器也不响。

20~23脚是步进电动机外接端口，303脚及CPU内部共同构成振荡电路。

11~50脚显示灯外接端口。

2、控制电路分析(1)过电压保护电路。

由熔丝管F11和压敏电阻NR11组成保护电路。

F11串联在电源变压器的一次侧，压敏电阻并接在变压器的两端，在电源电压正常时，压敏电阻呈开路状态，对电路没有任何影响，空调器正常工作，当输人电压高于270V，压敏电阻被击穿，使得熔丝管因过电流而熔断，切断了变压器的供电，使空调器不工作，从而保护空调器元器件。

(2)遥控信号输入电路。

IC101的37脚为遥控信号输入端，正常情况下，用万用表测量遥控接收器的输出端有+4V左右的电压，当有遥控信号输入时，表针在4V左右摆动。

(3)振荡电路。

振荡电路由CST1和两个电容等组成并联谐振电路，与微处理器内部振荡电路相连;其内部电路以一定频率自激振荡为微处理器工作提供时钟脉冲。

(4)温度传感器电路。

IC101芯片的⑦⑧脚是室温、管温传感器输人端口。

它通过对房间内的温度、湿度等参数的检测，通过IC101芯片进行程序计算后输出控制指令，驱动压缩机、四通换向阀、风扇电动机等执行机构，以达到用户所设定的预定值。
