海尔变频空调电路基础学习知识原理及其图纸

变频空调器室内外机通讯电路工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。

根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的线。

(1)三线制通讯除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。

由于电源线的高侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。

1)直流载波型（见下图）：信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。

发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。

注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。

2)交流载波型（见下图）：信号是搭载在50/60的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。

使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。

空调电路原理图硬件电路如图 4‑1所示。

根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V和AC220V。

图 4-1系统电路原理图3.2 芯片特性简介SPMC65P2408A3.3 供电系统分析整个主控板上有三种电压：AC220V、DC12V和DC5V。

AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。

供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。

图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。

图 4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。

采样点和整形后的信号如图4-5所示。

过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。

图 4-4过零检测电路图 4_5采样点和整形后的信号3.5 室内风机的控制图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节。

U3的3脚为触发脚，由三极管驱动。

AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。

室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和13的导通，AC220V给室内风机供电。

这样，通过定时器的定时长度的改变可以控制AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。

变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。

在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。

2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。

3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。

3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。

3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。

3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。

C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。

3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。

变频空调原理图
变频空调是一种智能节能的空调系统，它通过调节压缩机的转速来实现室内温度的精确控制，从而达到节能的目的。

变频空调的原理图如下所示：
1. 压缩机，变频空调的压缩机采用变频驱动技术，可以根据室内温度的变化实时调节转速，从而实现能耗的最优化。

2. 蒸发器和冷凝器，蒸发器和冷凝器是变频空调系统中的两个重要组件，它们通过循环往复的工作过程，实现制冷和制热的功能。

3. 控制系统，变频空调的控制系统采用先进的智能控制技术，可以实时监测室内外温度和湿度，根据用户的设定实现精确的温度控制。

4. 室内机和室外机，室内机和室外机是变频空调系统中的另外两个重要组件，它们通过管道连接，实现室内外空气的循环和交换。

变频空调的原理图清晰地展示了系统中各个组件之间的关系和工作原理，通过对原理图的分析，我们可以更好地理解变频空调的工作原理和节能优势。

总的来说，变频空调通过智能控制和高效运行的方式，实现了对室内温度的精确控制和能耗的最优化，是一种节能环保的空调系统，为人们的生活带来了更加舒适和便利的体验。

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

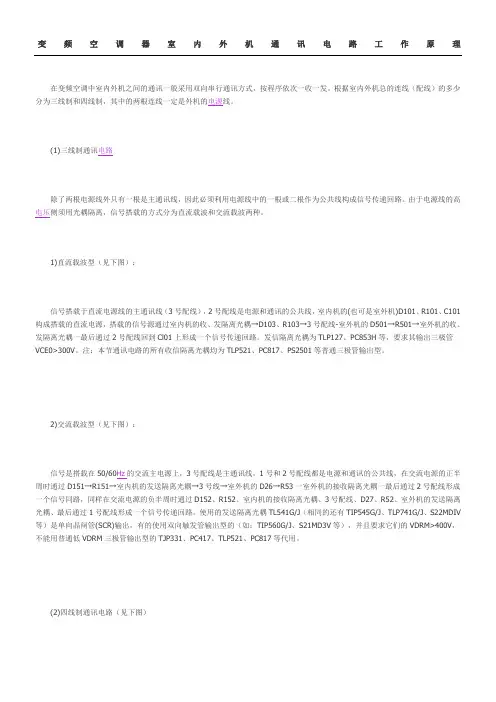

变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。

根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的电源线。

(1)三线制通讯电路除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。

由于电源线的高电压侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。

1)直流载波型（见下图）：信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。

发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。

注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。

2)交流载波型（见下图）：信号是搭载在50/60Hz的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。

使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV 等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。

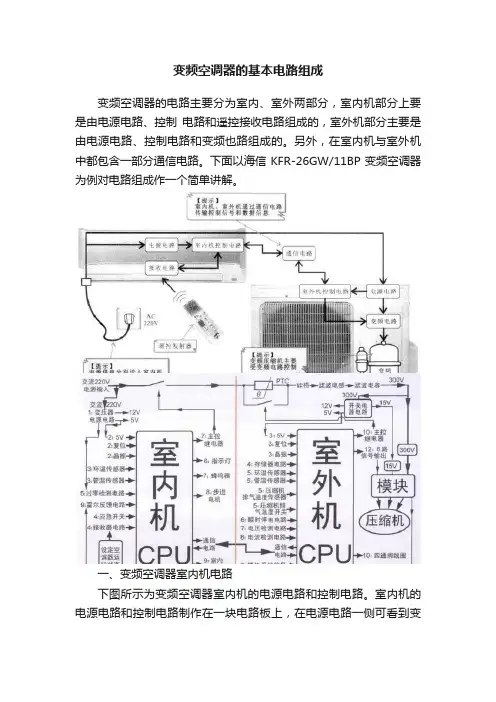

变频空调器的基本电路组成变频空调器的电路主要分为室内、室外两部分，室内机部分上要是由电源电路、控制电路和遥控接收电路组成的，室外机部分主要是由电源电路、控制电路和变频也路组成的。

另外，在室内机与室外机中都包含一部分通信电路。

下面以海信KFR-26GW/11BP变频空调器为例对电路组成作一个简单讲解。

一、变频空调器室内机电路下图所示为变频空调器室内机的电源电路和控制电路。

室内机的电源电路和控制电路制作在一块电路板上，在电源电路一侧可看到变压器、互感滤波器、电解电容器、整流二极管、熔断器等元器件；而在控制电路另一侧可以看到大规模集成电路、晶体、蜂鸣器、电容器和电阻器等元器件。

变频空调器室内机和室外机中都设计有通信电路，室内机电路板上的通信电路主要由2个光电耦合器及其他外围兀器件构成，用来接收室外机送来的数据信息并发送控制信号，下图所示为变频空调器室内机的通信电路。

下图所示为变频空调器室内机的遥控接收电路：该室内机的遥控接收电路上可找到三个贴片式发光二极管和遥控接收器，发光二极管可显示变频空调器的工作状态，遥控接收器可接收遥控发射器发出的红外信号（控制信号）。

二、变频空调器室外机电路下图所示为变频空调器室外机的电源电路和控制电路。

室外机的电源电路和控制电路也制作在一块电路板上。

室外机电源电路结构较复杂，除了为室外机控制电路供电外，该电路还与电抗器、电感线圈、桥式整流堆等相配合，为变频电路供电。

在电源电路一侧可看到变压器、电解电容器、熔断器等元器件；而在控制电路一侧可以看到微处理器、晶体、存储器、继电器和发光二极管等元器件。

变频空调器室外机电路板上的通信电路也是由2个光电耦合器及其他外围元器件构成的，该电路用来接收室内机送来的控制信号并发送室外机的各种数据信息，下图所示为变频空调器室外机的通信电路。

下图所示为变频空调器室外机的变频电路。

室外机的变频电路安装在块散热片上，在电路板的正面可以看到P、N、U、V、W字样标识的插件引脚及光电耦合器等元器件，在变频电路的背部可看到焊接在电路板上的逆变器（功率模块）。

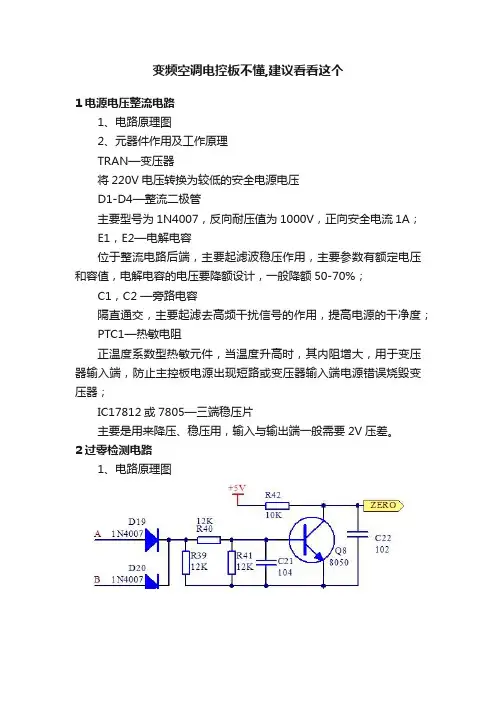

变频空调电控板不懂,建议看看这个1电源电压整流电路1、电路原理图2、元器件作用及工作原理TRAN—变压器将220V电压转换为较低的安全电源电压D1-D4—整流二极管主要型号为1N4007，反向耐压值为1000V，正向安全电流1A；E1，E2—电解电容位于整流电路后端，主要起滤波稳压作用，主要参数有额定电压和容值，电解电容的电压要降额设计，一般降额50-70%；C1，C2 —旁路电容隔直通交，主要起滤去高频干扰信号的作用，提高电源的干净度；PTC1—热敏电阻正温度系数型热敏元件，当温度升高时，其内阻增大，用于变压器输入端，防止主控板电源出现短路或变压器输入端电源错误烧毁变压器；IC17812或7805—三端稳压片主要是用来降压、稳压用，输入与输出端一般需要2V压差。

2过零检测电路1、电路原理图2、元器件作用及工作原理A、B接变压器次级输出端，经D19与D20的半波整流，并经三极管开断控制后在ZERO端输出一个方波，作为PG电机驱动导通角判断用，用来调节电机转速，波形如上图示。

D19、D20—整流二极管型号1N4007，将A、B端的交流信号进行半波整流；R39，R40，R41—电阻取值12K，主要给三极管Q8进行限流降噪；R42—限流电阻取值10K，对三极管Q8的集电极限流；防止Q8因集电极电流过大导致烧坏；C21，C22 —旁路电容C21取104、C22取102，隔直通交，主要起滤去高频干扰信号的作用，提高信号的洁净度；Q1—三极管型号8050，处于饱和和截止两种状态，开关作用，使ZERO端输出一个方波。

3风机驱动电路1、电路原理图2、元器件作用及工作原理电网交流电源经过电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与强电隔离，控制可控硅BT131导通与截至。

D15、R28、R29、E9、DZ1、R30、C1—降压电路：获得相对电压12V；R25、C15—滤波电路解决可控硅导通与截止对电网的干扰，通过EMI测试；同时防止可控硅两端电压突变，造成无门极信号误导通。

空调电路原理图空调电路原理图硬件电路如图 4‑1所示。

根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V 和AC220V。

图 4-1系统电路原理图3.2 芯片特性简介SPMC65P2408A3.3 供电系统分析整个主控板上有三种电压：AC220V、DC12V和DC5V。

AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。

供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。

图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。

图 4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。

采样点和整形后的信号如图4-5所示。

过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。

图 4-4过零检测电路图 4_5采样点和整形后的信号3.5 室内风机的控制图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节。

U3的3脚为触发脚，由三极管驱动。

AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。

室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和13的导通，AC220V给室内风机供电。

这样，通过定时器的定时长度的改变可以控制AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。

变频空调电控系统+电路方框图详解正文：电路板的外形认识：一般来说定频空调只有一块电路板，安装在空调室内机；但是某些特殊的机型，也有采用两块电路板的，比如以下：比较早期的空调，室内机也有设计两块电路板，分别为强电电路板和弱电电路板：变频空调有两块电路板，除了室内侧一块电路板，在室外机也有一块电路板；变频空调电路比较复杂，我们将花六十节课程的时间；跟大家分享，变频空调电路板的维修相关知识；很多同行认为维修板子，太复杂了，太花费精力，不如直接更换板子来钱快；但是一块板子需要几百元，如果学会了维修板子，通过分析空调故障现象，利用万用表就可以检查出板子的故障点，更换小电子零件就能将板子修好，可以节约一大部分的费用。

所以，学会修板子还是空调维修者必备的技能之一。

电路分析方法：可以把空调的电路板结构围绕单片机（或者CPU），将电路分成几大块，通过分别掌握各大块的功能和常见故障点，彻底掌握整块电路板的维修。

可以将电路板分成以下几个部分：电源电路、通讯电路、控制电路以及遥控电路等；电路方框图：大体可以分为室内机电路板方框图和室外机电路板方框图；室内机电路板：CPU单片机：输入+输出；输入：遥控信号、应急开关信号、室内温度检测、热交温度检测、过零检测电路、霍尔反馈信号、电源检测、通讯等信号输入；输出：室内风机电路、显示电路、风向电机输出电路、电加热输出、蜂鸣器等输出信号；三要素：供电、时钟、复位；电源电路：输出5V或者12V电压；5V给CPU供电、12V给低压继电器供电；通讯电路：内外机通讯线，室外机电路板：CPU单片机：输入+输出；输入：通讯电路、压缩机排温检测、室外热交温度检测、电源电压检测信号、压缩机过热等信号输入；输出：IPM模块输出，保护信号、位置检测、室外风机、压缩机、四通换向阀、电子膨胀阀等输出；三要素：供电、时钟、复位；电源电路：输出5V或者12V、15V电压；5V给CPU供电、12V 给低压继电器供电；15V给IPM模块供电。
