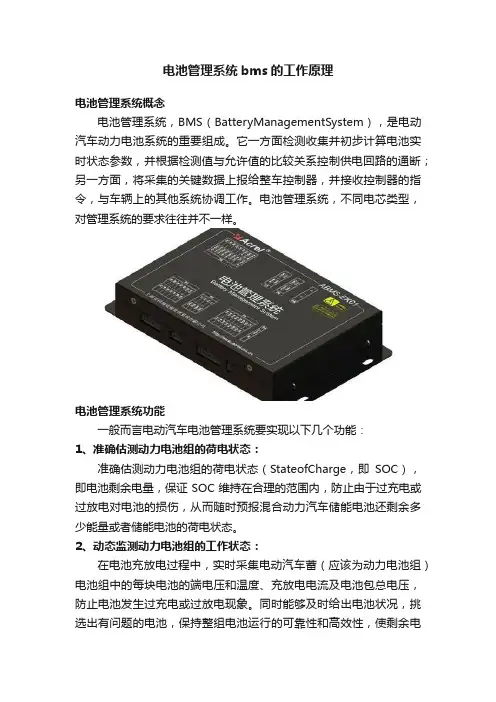

电池管理系统bms的工作原理电池管理系统概念电池管理系统，BMS（BatteryManagementSystem），是电动汽车动力电池系统的重要组成。

它一方面检测收集并初步计算电池实时状态参数，并根据检测值与允许值的比较关系控制供电回路的通断；另一方面，将采集的关键数据上报给整车控制器，并接收控制器的指令，与车辆上的其他系统协调工作。

电池管理系统，不同电芯类型，对管理系统的要求往往并不一样。

电池管理系统功能一般而言电动汽车电池管理系统要实现以下几个功能：1、准确估测动力电池组的荷电状态：准确估测动力电池组的荷电状态（StateofCharge，即SOC），即电池剩余电量，保证SOC维持在合理的范围内，防止由于过充电或过放电对电池的损伤，从而随时预报混合动力汽车储能电池还剩余多少能量或者储能电池的荷电状态。

2、动态监测动力电池组的工作状态：在电池充放电过程中，实时采集电动汽车蓄（应该为动力电池组）电池组中的每块电池的端电压和温度、充放电电流及电池包总电压，防止电池发生过充电或过放电现象。

同时能够及时给出电池状况，挑选出有问题的电池，保持整组电池运行的可靠性和高效性，使剩余电量估计模型的实现成为可能。

除此以外，还要建立每块电池的使用历史档案，为进一步优化和开发新型电、充电器、电动机等提供资料，为离线分析系统故障提供依据。

3、单体电池间、电池组间的均衡：即在单体电池、电池组间进行均衡，使电池组中各个电池都达到均衡一致的状态。

电池均衡一般分为主动均衡、被动均衡。

目前已投入市场的BMS，大多采用的是被动均衡。

均衡技术是目前世界正在致力研究与开发的一项电池能量管理系统的关键技术。

电池管理系统原理电池管理系统（BMS），即BatteryManagementSystem，通过检测动力电池组中各单体电池的状态来确定整个电池系统的状态，并根据它们的状态对动力电池系统进行对应的控制调整和策略实施，实现对动力电池系统及各单体的充放电管理以保证动力电池系统安全稳定地运行。

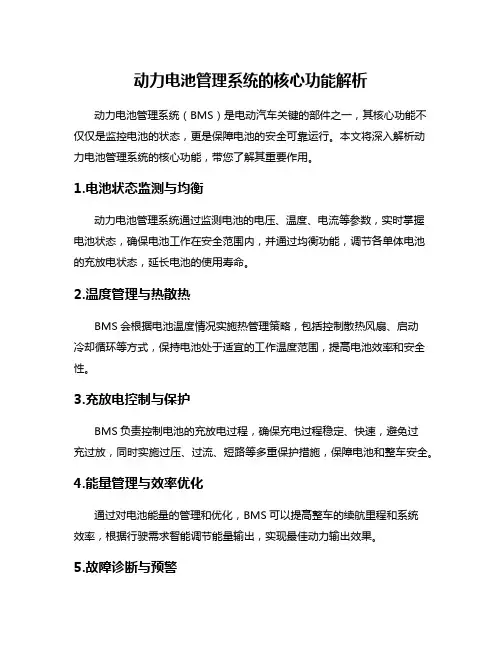

动力电池管理系统的核心功能解析
动力电池管理系统（BMS）是电动汽车关键的部件之一，其核心功能不仅仅是监控电池的状态，更是保障电池的安全可靠运行。

本文将深入解析动力电池管理系统的核心功能，带您了解其重要作用。

1.电池状态监测与均衡
动力电池管理系统通过监测电池的电压、温度、电流等参数，实时掌握电池状态，确保电池工作在安全范围内，并通过均衡功能，调节各单体电池的充放电状态，延长电池的使用寿命。

2.温度管理与热散热
BMS会根据电池温度情况实施热管理策略，包括控制散热风扇、启动
冷却循环等方式，保持电池处于适宜的工作温度范围，提高电池效率和安全性。

3.充放电控制与保护
BMS负责控制电池的充放电过程，确保充电过程稳定、快速，避免过
充过放，同时实施过压、过流、短路等多重保护措施，保障电池和整车安全。

4.能量管理与效率优化
通过对电池能量的管理和优化，BMS可以提高整车的续航里程和系统
效率，根据行驶需求智能调节能量输出，实现最佳动力输出效果。

5.故障诊断与预警
动力电池管理系统能够自动诊断和识别电池故障，及时发出预警信息，并提供准确的故障诊断报告，帮助维修人员快速定位并修复问题，确保车辆安全可靠运行。

动力电池管理系统作为电动汽车的“大脑”，承担着电池安全、寿命和性能的重要保障责任。

各项核心功能的协同作用，使BMS在电动汽车行业扮演着至关重要的角色，为用户提供更安全、可靠、高效的驾驶体验。

希望通过本文对动力电池管理系统的核心功能解析，让读者更深入了解BMS的作用及重要性，为推动电动汽车技术发展和普及贡献一份力量。

电池管理系统BMS架构及功能知识介绍新能源车与传统汽车最⼤的区别是⽤电池作为动⼒驱动，所以动⼒电池是新能源车的核⼼。

电动汽车的动⼒输出依靠电池，⽽电池管理系统BMS(BatteryManagementSystem)则是其中的核⼼，是对电池进⾏监控和管理的系统，通过对电压、电流、温度以及SOC等参数采集、计算，进⽽控制电池的充放电过程，实现对电池的保护，提升电池综合性能的管理系统，是连接车载动⼒电池和电动汽车的重要纽带。

国外公司BMS做的⽐较好的有联电、⼤陆、德尔福、AVL和FEV等等，现在基本上都是按照AUTOSAR架构以及ISO26262功能安全的要求来做，软件功能更多，可靠性和精度也较⾼。

国内很多主机⼚也都有⾃主开发的BMS产品并应⽤，前期在功能和性能上与国外⼀流公司相差甚远，但随着国内电池和BMS技术的快速发展差距正在逐步缩⼩，希望不久的将来能够实现成功追赶甚⾄超越。

BMS主要包括硬件、底层软件和应⽤层软件三部分。

硬件1、架构BMS 硬件的拓扑结构分为集中式和分布式两种类型：(1)集中式是将所有的电⽓部件集中到⼀块⼤的板⼦中，采样芯⽚通道利⽤最⾼且采样芯⽚与主芯⽚之间可以采⽤菊花链通讯，电路设计相对简单，产品成本⼤为降低，只是所有的采集线束都会连接到主板上，对BMS的安全性提出更⼤挑战，并且菊花链通讯稳定性⽅⾯也可能存在问题。

⽐较合适电池包容量⽐较⼩、模组及电池包型式⽐较固定的场合。

(2)分布式包括主板和从板，可能⼀个电池模组配备⼀个从板，这样的设计缺点是如果电池模组的单体数量少于12个会造成采样通道浪费(⼀般采样芯⽚有12个通道)，或者2-3个从板采集所有电池模组，这种结构⼀块从板中具有多个采样芯⽚，优点是通道利⽤率较⾼，节省成本，系统配置的灵活性，适应不同容量、不同规格型式的模组和电池包。

2、功能硬件的设计和具体选型要结合整车及电池系统的功能需求，通⽤的功能主要包括采集功能(如电压、电流、温度采集)、充电⼝检测(CC和CC2)和充电唤醒(CP和A+)、继电器控制及状态诊断、绝缘检测、⾼压互锁、碰撞检测、CAN通讯及数据存储等要求。

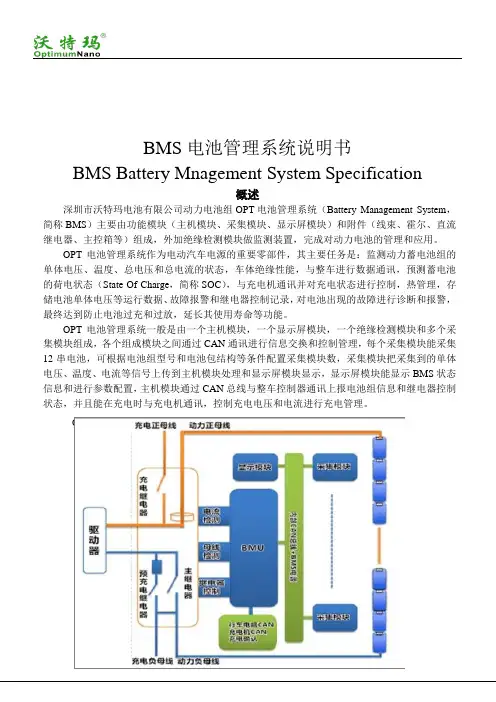

BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动力电池的管理和应用。

OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。

OPT电池管理系统一般是由一个主机模块，一个显示屏模块，一个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进行信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显示屏模块显示，显示屏模块能显示BMS状态信息和进行参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进行充电管理。

OPT BMS系统运行拓扑图如下：图1 OPT BMS拓扑图1.系统结构示图OPT电池管理系统一般分一体箱和分体箱，根据客户需求和电池型号配置而设计。

一体箱是主机模块、采集模块等组件都放置于同一个箱体，统一的对外接口，比较典型的一体箱结构示意图如下：图2 BMS一体箱示意图分体箱是由主控箱和电池箱组成，主控箱一般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的一个主控箱示意图：图3 BMS主控箱结构示意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进行热管理，其中典型的一个电池箱结构示意图如下：动力线接口通讯口采用螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构示意图2.OPT BMS各部件功能及其接口定义3.1 OPT BMS外形尺寸1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显示模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并能在显示屏模块指定位置显示，同时可以通过专用CAN 口上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本身或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显示屏模块指定位置显示。

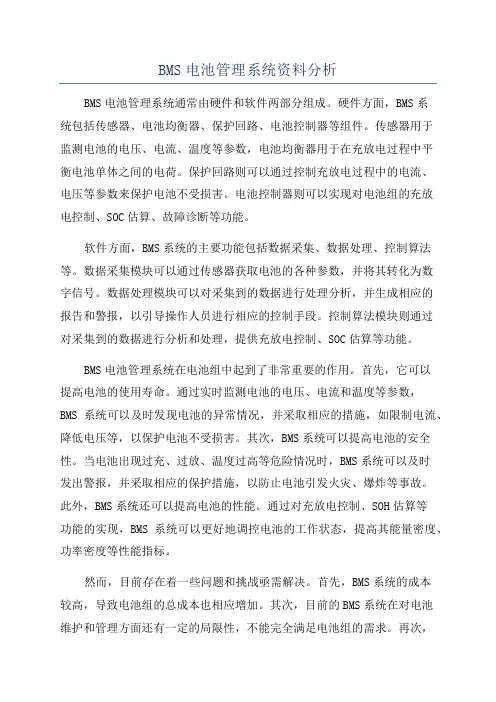

BMS电池管理系统资料分析BMS电池管理系统通常由硬件和软件两部分组成。

硬件方面，BMS系统包括传感器、电池均衡器、保护回路、电池控制器等组件。

传感器用于监测电池的电压、电流、温度等参数，电池均衡器用于在充放电过程中平衡电池单体之间的电荷。

保护回路则可以通过控制充放电过程中的电流、电压等参数来保护电池不受损害。

电池控制器则可以实现对电池组的充放电控制、SOC估算、故障诊断等功能。

软件方面，BMS系统的主要功能包括数据采集、数据处理、控制算法等。

数据采集模块可以通过传感器获取电池的各种参数，并将其转化为数字信号。

数据处理模块可以对采集到的数据进行处理分析，并生成相应的报告和警报，以引导操作人员进行相应的控制手段。

控制算法模块则通过对采集到的数据进行分析和处理，提供充放电控制、SOC估算等功能。

BMS电池管理系统在电池组中起到了非常重要的作用。

首先，它可以提高电池的使用寿命。

通过实时监测电池的电压、电流和温度等参数，BMS系统可以及时发现电池的异常情况，并采取相应的措施，如限制电流、降低电压等，以保护电池不受损害。

其次，BMS系统可以提高电池的安全性。

当电池出现过充、过放、温度过高等危险情况时，BMS系统可以及时发出警报，并采取相应的保护措施，以防止电池引发火灾、爆炸等事故。

此外，BMS系统还可以提高电池的性能。

通过对充放电控制、SOH估算等功能的实现，BMS系统可以更好地调控电池的工作状态，提高其能量密度、功率密度等性能指标。

然而，目前存在着一些问题和挑战亟需解决。

首先，BMS系统的成本较高，导致电池组的总成本也相应增加。

其次，目前的BMS系统在对电池维护和管理方面还有一定的局限性，不能完全满足电池组的需求。

再次，BMS系统在充放电控制和SOC估算等方面还有待改进，需要更精确的算法和模型来提高系统的准确性和稳定性。

此外，BMS系统的生命周期和电池组的寿命不一致也是一个问题，如果BMS系统寿命大于电池组的寿命，那么在电池组较老化时，BMS系统可能无法很好地对其进行管理和保护。

动力电池的电池管理系统（BMS）简介动力电池是电动车等电动设备的重要组成部分，其中电池管理系统（Battery Management System，简称BMS）扮演着至关重要的角色。

BMS的作用是有效监控和管理动力电池的状态，确保其在充电、放电和储存过程中的安全性和性能表现。

本文将对动力电池BMS的基本原理、功能和应用进行简要介绍。

一、动力电池BMS的基本原理动力电池BMS是一种集成电子系统，由控制器、传感器、通信模块和电源电路等组成。

其基本原理是通过传感器对动力电池的电压、电流、温度和其他关键参数进行实时监测，并将监测到的数据传输给控制器。

控制器利用这些数据对电池的状态进行评估，然后根据需要采取相应的控制措施，以确保电池在安全范围内运行。

二、动力电池BMS的功能1. 电池状态监测：BMS能够对电池的电压、电流、温度和电池容量等关键参数进行实时监测，及时发现和报告异常情况。

2. 充电管理：BMS能够根据电池的状态实时调节充电功率和充电电流，以确保电池在最佳充电状态下进行充电，延长电池寿命。

3. 放电管理：BMS能够监测电池的电流和负载情况，并根据需求动态调整输出功率，以确保电池在放电过程中的安全性和性能表现。

4. 温度管理：BMS能够监测电池的温度，并根据温度变化调节电池的工作状态，防止电池过热或过冷，提高电池的寿命和性能。

5. 安全保护：BMS能够监测和控制电池的工作状态，当电池发生过放、过充、短路和过温等危险情况时，能及时采取措施进行保护，以避免安全事故的发生。

三、动力电池BMS的应用动力电池BMS广泛应用于电动汽车、混合动力汽车、电动自行车和储能系统等领域。

在电动汽车中，BMS不仅起到了对电池进行管理和保护的作用，还能提高整个车辆的能源利用效率和续航里程。

综上所述，动力电池BMS是动力电池系统中的重要组成部分，通过监测和管理电池的状态，确保其在不同工作状态下的安全性和性能表现。

随着电动交通的快速发展，BMS技术也在不断进步和完善，为电动车辆行驶的安全性和可靠性提供了重要保障。

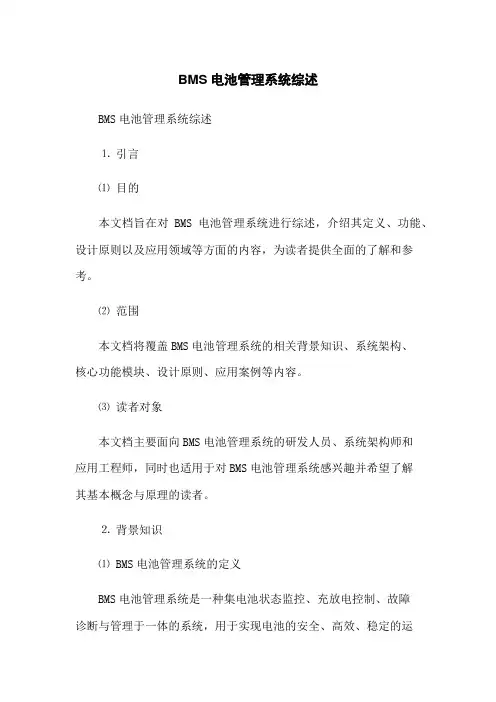

BMS电池管理系统综述BMS电池管理系统综述⒈引言⑴目的本文档旨在对BMS电池管理系统进行综述，介绍其定义、功能、设计原则以及应用领域等方面的内容，为读者提供全面的了解和参考。

⑵范围本文档将覆盖BMS电池管理系统的相关背景知识、系统架构、核心功能模块、设计原则、应用案例等内容。

⑶读者对象本文档主要面向BMS电池管理系统的研发人员、系统架构师和应用工程师，同时也适用于对BMS电池管理系统感兴趣并希望了解其基本概念与原理的读者。

⒉背景知识⑴ BMS电池管理系统的定义BMS电池管理系统是一种集电池状态监控、充放电控制、故障诊断与管理于一体的系统，用于实现电池的安全、高效、稳定的运行管理。

它通过对电池的状态进行实时监测和控制，提供对电池性能、寿命和安全性的保障，广泛应用于电动汽车、储能系统等领域。

⑵ BMS电池管理系统的重要性BMS电池管理系统对于电池的安全性、性能和寿命具有重要影响。

它能够对电池的电压、电流、温度等参数进行实时监测和控制，预警和防止电池过充、过放、过温等异常情况，提高电池的使用寿命和运行安全性，同时优化电池组的整体性能，提高储能效率和动力性能。

⒊系统架构⑴硬件架构⒊⑴电池管理单元(BMU)⒊⑵电池组控制单元(BCU)⒊⑶通信模块⑵软件架构⒊⑴实时数据采集与处理模块⒊⑵充放电控制与管理模块⒊⑶故障诊断与管理模块⒋核心功能模块⑴电池状态监测与控制⒋⑴电池电压监测与控制⒋⑵电池温度监测与控制⒋⑶电池容量估算与预测⑵充放电控制与管理⒋⑴充电控制与管理⒋⑵放电控制与管理⑶故障诊断与管理⒋⑴故障检测与报警⒋⑵故障诊断与分析⒋⑶故障管理与处理⒌设计原则⑴安全性⑵稳定性⑶可靠性⑷可扩展性⑸优化性能⒍应用案例⑴电动汽车领域⑵储能系统领域附件：⒈示例BMS电池管理系统结构图⒉ BMS电池管理系统用户手册法律名词及注释：●BMS: Battery Management System，电池管理系统●BMU: Battery Management Unit，电池管理单元●BCU: Battery Control Unit，电池组控制单元。

BMS电池管理系统综述

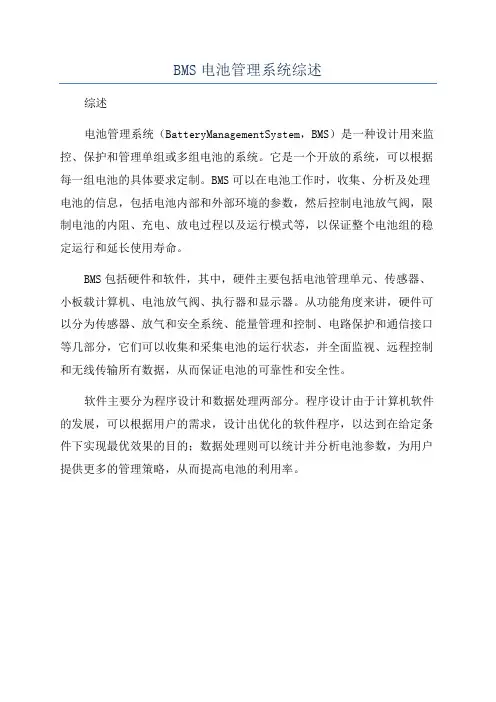

综述
电池管理系统（BatteryManagementSystem，BMS）是一种设计用来监控、保护和管理单组或多组电池的系统。

它是一个开放的系统，可以根据每一组电池的具体要求定制。

BMS可以在电池工作时，收集、分析及处理电池的信息，包括电池内部和外部环境的参数，然后控制电池放气阀，限制电池的内阻、充电、放电过程以及运行模式等，以保证整个电池组的稳定运行和延长使用寿命。

BMS包括硬件和软件，其中，硬件主要包括电池管理单元、传感器、小板载计算机、电池放气阀、执行器和显示器。

从功能角度来讲，硬件可以分为传感器、放气和安全系统、能量管理和控制、电路保护和通信接口等几部分，它们可以收集和采集电池的运行状态，并全面监视、远程控制和无线传输所有数据，从而保证电池的可靠性和安全性。

软件主要分为程序设计和数据处理两部分。

程序设计由于计算机软件的发展，可以根据用户的需求，设计出优化的软件程序，以达到在给定条件下实现最优效果的目的；数据处理则可以统计并分析电池参数，为用户提供更多的管理策略，从而提高电池的利用率。

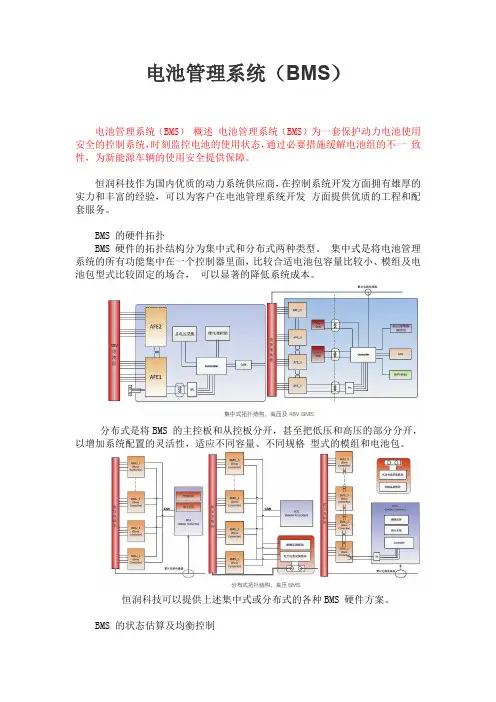

电池管理系统（BMS）电池管理系统（BMS）概述电池管理系统（BMS）为一套保护动力电池使用安全的控制系统，时刻监控电池的使用状态，通过必要措施缓解电池组的不一致性，为新能源车辆的使用安全提供保障。

恒润科技作为国内优质的动力系统供应商，在控制系统开发方面拥有雄厚的实力和丰富的经验，可以为客户在电池管理系统开发方面提供优质的工程和配套服务。

BMS 的硬件拓扑BMS 硬件的拓扑结构分为集中式和分布式两种类型。

集中式是将电池管理系统的所有功能集中在一个控制器里面，比较合适电池包容量比较小、模组及电池包型式比较固定的场合，可以显著的降低系统成本。

分布式是将BMS 的主控板和从控板分开，甚至把低压和高压的部分分开，以增加系统配置的灵活性，适应不同容量、不同规格型式的模组和电池包。

恒润科技可以提供上述集中式或分布式的各种BMS 硬件方案。

BMS 的状态估算及均衡控制针对电池在制造、使用过程中的不一致性，以及电池容量、内阻随电池生命周期的变化，恒润科技团队创造性的应用多状态联合估计、扩展卡尔曼滤波算法、内阻/ 容量在线识别等方法，实现对电池全生命周期的高精度状态估算。

经测算，针对三元锂电池，常温状态下单体电池SOC 估算偏差可达最大2%，平均估算偏差1%。

同时针对电池单体间的不一致性，使用基于剩余充电电量一致等均衡策略，最大程度的挥电池的最大能效。

电池内短路的快速识别电池内短路是最复杂、最难确定的热失控诱因，是目前电池安全领域的国际难题，可导致灾难性后果。

电池内短路无法从根本上杜绝，目前一般是通过长时间（2 周以上）的搁置观察以期早期发现问题。

在电池的内短路识别方面，恒润科技拥有10 余项世界范围内领先的专利及专利许可。

利用对称环形电路拓扑结构（SLCT）及相关算法，可以在极短时间内（5 分钟内）对多节电池单体进行批量内短路检测，能够识别出0~100kΩ量级的内短路并准确估算内短阻值。

这种方法可显著降低电芯生产企业或模组组装厂家的运营成本，提高电池生产及使用过程的安全性。

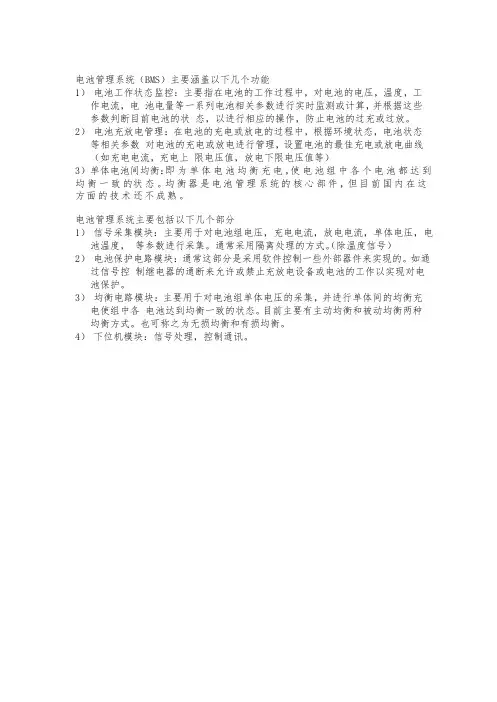

电池管理系统（BMS）主要涵盖以下几个功能
1）电池工作状态监控：主要指在电池的工作过程中，对电池的电压，温度，工作电流，电池电量等一系列电池相关参数进行实时监测或计算，并根据这些参数判断目前电池的状态，以进行相应的操作，防止电池的过充或过放。

2）电池充放电管理：在电池的充电或放电的过程中，根据环境状态，电池状态等相关参数对电池的充电或放电进行管理，设置电池的最佳充电或放电曲线（如充电电流，充电上限电压值，放电下限电压值等）
3）单体电池间均衡：即为单体电池均衡充电，使电池组中各个电池都达到均衡一致的状态。

均衡器是电池管理系统的核心部件，但目前国内在这方面的技术还不成熟。

电池管理系统主要包括以下几个部分
1）信号采集模块：主要用于对电池组电压，充电电流，放电电流，单体电压，电池温度，等参数进行采集。

通常采用隔离处理的方式。

（除温度信号）
2）电池保护电路模块：通常这部分是采用软件控制一些外部器件来实现的。

如通过信号控制继电器的通断来允许或禁止充放电设备或电池的工作以实现对电池保护。

3）均衡电路模块：主要用于对电池组单体电压的采集，并进行单体间的均衡充电使组中各电池达到均衡一致的状态。

目前主要有主动均衡和被动均衡两种均衡方式。

也可称之为无损均衡和有损均衡。

4）下位机模块：信号处理，控制通讯。

系统框图
（
电
）
（电
调
节
器
）。

bms集中式详解
BMS（电池管理系统）集中式架构是指将所有电芯统一用一个BMS硬件采集，适用于电芯少的场景。

这种架构具有成本低、结构紧凑、可靠性高的优点，一般常见于容量低、总压低、电池系统体积小的场景中，如电动工具、机器人（搬运机器人、助力机器人）、IOT智能家居（扫地机器人、电动吸尘器）、电动叉车、电动低速车（电动自行车、电动摩托、电动观光车、电动巡逻车、电动高尔夫球车等）、轻混合动力汽车。

在集中式架构的BMS硬件中，高压区域负责进行单体电池电压的采集、系统总压的采集、绝缘电阻的监测。

低压区域包括了供电电路、CPU电路、CAN通信电路、控制电路等。

随着乘用车动力电池系统不断向高容量、高总压、大体积的方面发展，在插电式混动、纯电动车型上主要还是采用分布式架构的BMS。

请阐述动力电池管理系统的架构与组成和基本功能
动力电池管理系统（Battery Management System，BMS）是一
种用于监控和管理电动汽车动力电池组的系统。

其主要作用是监测电池的状态，保证电池组安全、高效地工作。

BMS的架构通常包括以下几个部分：
1. 采集与传输模块：负责采集电池组各种参数（如电压、温度、电流等），并传输给处理器进行处理。

2. 控制处理器：负责处理采集到的信息并输出控制信号，实现对电池组的管理和保护。

3. 监视与维护模块：对电池组运行状态、充电和放电状态、温度等进行实时监控和报警。

4. 通信模块：用于与整个车辆系统进行通信，与车辆控制系统、网络维护等进行协同工作。

BMS的组成部分可分为以下几个部分：
1. 电池管理芯片：用于对电池进行测量及控制。

2. 电池传感器：通常包括电压、电流、温度等传感器。

3. 保护回路：防止过充和过放，以及过流等的电路保护装置。

4. 通信接口：用于与车辆的其他部件进行通信。

BMS的基本功能包括以下几个方面：
1. 实时监测电池组的状态，包括电量、温度、电压等关键参数。

2. 对电池进行管理和保护，防止过充、过放等情况的发生，保障电池的使用寿命。

3. 实现电池的均衡充电，以确保电池组中每节电池状态基本一致。

4. 通过通信接口与整车控制系统进行通信，实现对车辆参数和性能的控制。

BMS在电动汽车的制造和使用过程中起到关键的作用，能为
驾驶者提供更加安全、高效、可靠的电动汽车使用体验。

电池管理系统（BMS）解决方案
背景
电池管理系统(Battery Management System,BMS)，通常被业内称为新能源汽车电池的“大脑”，与动力电池组、整车控制系统共同构成新能源汽车的三大核心技术。

动力锂离子电池的高能量密度特性使其成为新能源车辆的主要动力源，但由于生产工艺、使用环境的差异导致电池组的不一致性在使用过程中逐渐扩大，可能出现过充、过放和局部过热的危险，严重影响电池组的使用寿命和安全。

BMS作为保护动力锂离子电池使用安全的控制系统，时刻监控电池的使用状态，通过必要措施缓解电池组的不一致性，为新能源车辆的使用安全提供保障。

产品功能
针对新能源车辆高压电池组的电池管理系统采用分布式结构，拓扑结构如下图所示：
图一高压电池管理系统拓扑结构
BMU：BMS 总控制器 , 电池组状态计算、充放电控制等
BCU：BMS 从控制器，电池单体电压、温度采集，主动/ 被动均衡电路
IVU：电池组电流、总电压采集
绝缘模块：电池组绝缘电阻采集 , 可以与 IVU集成
同时积极开展48V BSG 系统的BMS 的研究。

48V BMS 系统的拓扑结构如下图所示，BMS 控制器负责电池单体电压、温度采集，电池组间的主、被动均衡，电池组参数计算以及充放电控制。

图二电池管理系统拓扑结构
产品参数
高压电池管理系统BMU 参数
高压电池管理系统BCU 参数
48V BSG 系统BMS 参数
成功案例
上海某新能源公司 48V BSG系统 BMS 开发项目某新能源公司 BMS 控制系统开发
天津力神电池本体模型及 SOC算法开发
国内某研究所 600V铅酸电池组管理系统开发。

动力电池BMS组成及安全功能解析---------------------------------动力电池管理系统（Battery Management System，缩写BMS），电动汽车动力电池包的低压管理系统，在整个电动汽车上的位置如下图所示：BMS在整车系统中的位置我们看到，电池管理系统和动力电池组一起组成电池包整体。

与电池管理系统有通讯关系的两个部件，整车控制器和充电机。

电池管理系统，向上，通过CANbus与电动汽车整车控制器通讯，上报电池包状态参数，接收整车控制器指令，配合整车需要，确定功率输出；向下，监控整个电池包的运行状态，保护电池包不受过放、过热等非正常运行状态的侵害；充电过程中，与充电机交互，管理充电参数，监控充电过程正常完成。

二、BMS组成大型动力电池包电池管理系统，总的来说，都是由主控模块和采集模块或者叫从控模块共同构成的。

单体电压采集、温度采集和均衡功能一般分配在从控模块上；总电压，总电流的采集，内外部通讯，故障记录，故障决策，都是主控模块的功能。

BMS功能结构按照采集模块和主控模块在实体上的分配布置不同，BMS分为集中式和分布式两种。

1 集中式形式上，整个管理系统安置在一个盒体里。

全部电压，温度，电流采集信号线，直接连接到控制器上。

采集模块和主控模块的信息交互在电路板上直接实现。

这种形式一般用在总体电压比较低，电池串数比较少的小型车上。

可取之处在于，省去了从板，进而省去了主板从板之间的通讯线束和接口，造价低，信号传递可靠性高。

缺点也很明显，全部线束都直接走线到控制盒，无论控制器布置在什么位置，总有一部分线束会跑长线。

信号受到干扰的几率增加，线束质量和制作水平以及固定方式也受到考验。

2 分布式一个主控盒和几个从控盒共同组成。

主控盒只接入通讯线，主控负责采集的信号线，给从板提供的电源线等必须的线束。

从控盒，布置在自己负责采集温度、电压的电池模组附件，把采集到的信号通过CAN线报告给主控模块。

BMS电池管理系统综述资料
一、简介
电池管理系统（BMS）是一种由单片机、微控制器，外加各种传感器、控制器、电流、电压等模块组成的系统，可以实现对储能电池（锂离子电池、镍氢电池等）的多项参数进行实时检测，对电池的工作状态进行实时
监控，同时可以对电池的充电、放电过程进行控制。

BMS系统能够有效地
改善电池的性能，保护电池的安全性，延长电池使用寿命，减少电池衰减，从而实现能量节约和环境保护。

二、功能特点
1、负载功能：BMS系统能够为电池提供负载电流，并调节温度，保
持电池的正常工作状态。

2、充电功能：可以控制电池的充电过程，防止过充和过放电，并可
以检测电池温度变化，进行节能充电控制。

3、监控功能：BMS系统能够实时监控电池电压、电流、温度等参数，并及时调整，以获得最优工作性能。

4、安全功能：BMS系统能够监控电池的安全状态，当电池受到损坏时，可以采取必要的措施，防止电池带来的危害。

三、BMS架构
BMS系统是一种综合型系统，由一个主控制器、一些外围传感器、控
制器、电流放大器等组件组成，能够实现多种功能。

电池管理系统BMS控制器拆解分析随着新能源汽车的发展，短途出行和城市出行的方式让A00级纯电动车的普及率越来越高，这一期拆解A00级纯电动车电压平台的BMS，了解下BMS硬件设计的一些知识，硬件电路分析的主要分为三个部分：总体架构、低压区、高压区，如果有技术分析的问题，请大家指出，感谢。

一、总体架构根据硬件设计的架构，将功能框图画出来，分为低压区，高压区。

低压区包括单片机最小电路系统、CAN通信、电源电路、温度采集、存储等。

高压区主要包括单体电压、均衡电路、总电压采集、总电流采集、绝缘检测等。

高低压电源与通信隔离BMS的高压电路与低压电路之间需要进行数据通信，需要将高压电路中采集到的电压、温度信号传到MCU进行逻辑策略的处理，而MCU需要将均衡的控制信号进行传递到AFE芯片，由于高压侧的通信环境存在浪涌、脉冲等干扰信号，为保证正常通信，这就需要使用通信隔离芯片，与此同时，通信隔离芯片需要供电，因此，供电需要隔离，由于高压侧的电压高达几百伏，为保障蓄电池低压侧的安全及人身安全，会用隔离DC-DC隔开高压和低压侧。

通过隔离变压器650J7N3实现高低压之间通信的隔离，高压端的AFE供电从电池侧取电，低压侧的电源通过KL30、KL15的提供。

AFE 芯片MAX17823B通过隔离变压器与通信桥接芯片MAX17841B，以及与MCU MC9512XEP100MAG相连接的架构图。

MAX17823B负责电压、电流、温度等物理量的采集，均衡功能的执行；MAX17841B负责连接MAX17823B与MCU之间的高速通讯，之间通过高达2M的脉冲通信，TXP/TXL二者之间采用差分信号传输数据；MCU MC9512XEP100MAG负责发送指令及与整车各控制器进行CAN通讯。

二、低压区首先对低压电路也就是控制器左边的电路部分进行分析，主要包括最小电路系统、电源电路、驱动电路、实时时钟电路、休眠唤醒电路、通信电路、看门狗电路。
