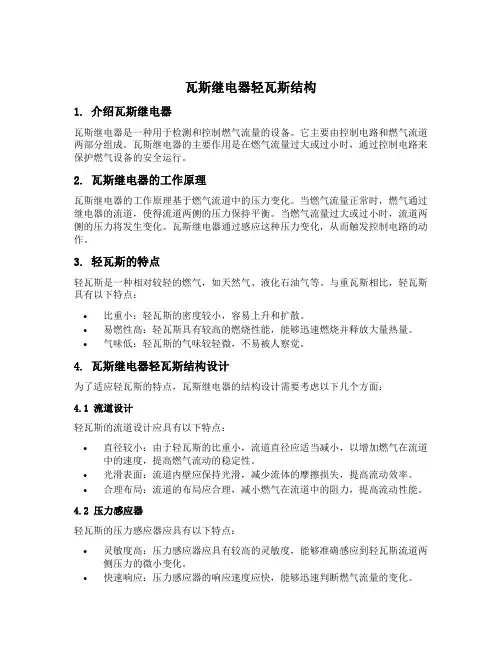

瓦斯继电器校验仪详讲义细简介

瓦斯继电器轻瓦斯结构1. 介绍瓦斯继电器瓦斯继电器是一种用于检测和控制燃气流量的设备。

它主要由控制电路和燃气流道两部分组成。

瓦斯继电器的主要作用是在燃气流量过大或过小时，通过控制电路来保护燃气设备的安全运行。

2. 瓦斯继电器的工作原理瓦斯继电器的工作原理基于燃气流道中的压力变化。

当燃气流量正常时，燃气通过继电器的流道，使得流道两侧的压力保持平衡。

当燃气流量过大或过小时，流道两侧的压力将发生变化。

瓦斯继电器通过感应这种压力变化，从而触发控制电路的动作。

3. 轻瓦斯的特点轻瓦斯是一种相对较轻的燃气，如天然气、液化石油气等。

与重瓦斯相比，轻瓦斯具有以下特点：•比重小：轻瓦斯的密度较小，容易上升和扩散。

•易燃性高：轻瓦斯具有较高的燃烧性能，能够迅速燃烧并释放大量热量。

•气味低：轻瓦斯的气味较轻微，不易被人察觉。

4. 瓦斯继电器轻瓦斯结构设计为了适应轻瓦斯的特点，瓦斯继电器的结构设计需要考虑以下几个方面：4.1 流道设计轻瓦斯的流道设计应具有以下特点：•直径较小：由于轻瓦斯的比重小，流道直径应适当减小，以增加燃气在流道中的速度，提高燃气流动的稳定性。

•光滑表面：流道内壁应保持光滑，减少流体的摩擦损失，提高流动效率。

•合理布局：流道的布局应合理，减小燃气在流道中的阻力，提高流动性能。

4.2 压力感应器轻瓦斯的压力感应器应具有以下特点：•灵敏度高：压力感应器应具有较高的灵敏度，能够准确感应到轻瓦斯流道两侧压力的微小变化。

•快速响应：压力感应器的响应速度应快，能够迅速判断燃气流量的变化。

•稳定性好：压力感应器的稳定性应好，能够在长时间使用中保持准确的压力感应。

4.3 控制电路瓦斯继电器的控制电路应具有以下特点：•精确控制：控制电路应能够根据压力感应器的信号，精确地控制燃气设备的开关状态。

•快速响应：控制电路的响应速度应快，能够迅速对燃气流量的变化做出相应的控制。

•可靠性高：控制电路应具有较高的可靠性，能够在长时间使用中保持稳定的工作状态。

瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。

2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。

若因变压器漏油而使油面降低，同样发出报警信号。

当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。

当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。

2.2工作特性3、安装与调试3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。

允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。

继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。

从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。

将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。

油时请先将放气塞打开，然后注油。

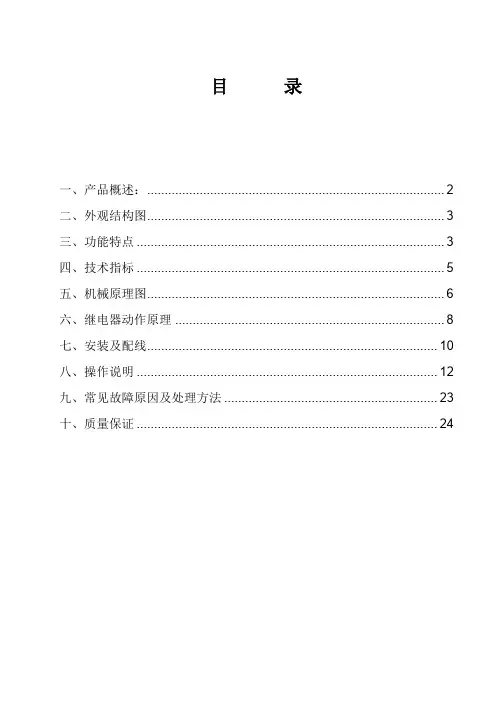

目录一、产品概述： (2)二、外观结构图 (3)三、功能特点 (3)四、技术指标 (5)五、机械原理图 (6)六、继电器动作原理 (8)七、安装及配线 (10)八、操作说明 (12)九、常见故障原因及处理方法 (23)十、质量保证 (24)RLC-30气体瓦斯继电器检测台（三通道）一、产品概述：RLC-30 气体瓦斯继电器检测台（三通道）是一种新型瓦斯继电器流速值及容积值校验的专用设备，主要用于油浸式电力变压器上瓦斯继电器的检测和校验。

该校验台模拟变压器内故障时瓦斯继电器的动作机理，采用先进的计算机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量测试流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。

瓦斯继电器校验标准台可以实现瓦斯继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验，各校验项目可分别独立完成，且互不影响，校验完成后可将测试结果进行保存和打印。

瓦斯继电器校验标准台采用计算机实时控制操作，电脑液晶全中文菜单式显示，操作界面直观、简单。

整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。

瓦斯继电器校验标准台以下简称“瓦斯继电器校验台”。

二、外观结构图三、功能特点1.本校验台是三通道瓦斯继电器校验系统，它内置油汞、油箱、变频器。

完全模拟变压器内部故障时瓦斯（气体）继电器动作机理，采用全新设计理念。

动作于跳闸流速值校验采用高精度流量传感器，油流速度从0逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检测动作于跳闸时流速值的目的。

容积值校验采用容积传感器，测试过程由计算机系统自动控制完成；密封性试验由计算机系统按用户设定参数自动控制，完成加压保压等密封测试；2.采用三通道管路校验技术，不同的瓦斯继电器对应不同的管路，具有测试速度快、精度高、数据准确、重复性好等特点；3.可对瓦斯（气体）继电器流速值、容积值及密封性能的全自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4.采用计算机控制，鼠标、键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高；5.适用于国产QJ系列（25、50、80）、进口（如EMB系列、MR 系列、COMEM等）瓦斯（气体）继电器的校验；6.能够对40特种继瓦斯继电器进行校验；7.为保证校验设备能真实反映变压器故障过程，重瓦斯校验采用模拟油流冲击方式；8.重瓦斯、轻瓦斯及密封试验全部自动测量，具有自修正功能，可以对设备测试系统进行修正和校对，便于仪器周期检测；9.在测试过程中的测试油可以自动回收，保证操作方便、清洁、卫生；10.为保证对中和密封，使用对中与密封性良好的专用密封垫，避免测试过程中油喷溅到人身；11.装有加热系统，工作过程中油温达到规定要求，规程要求校验时油温最佳控制在25—40度；12.多通道多口径管路技术，采用独立管径,具备Φ25、Φ50、Φ80三个独立的管路系统；13.安装有操作区推拉式透明护罩，防止溅油；四、技术指标工作环境温度：-10℃~+60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：4.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0~0.25MPA（可任选）试验时间：2~60min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：19寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：微型打印机和A4激光打印机全中文报表打印外形尺寸：1800×1100×1520mm（长×宽×高）净重：450KG五、机械原理图机械动作图1. 流速测试1.1 流速测试时4、9、11电磁阀关闭，12气管关闭，2、14气动球阀打开，14电动机转速逐渐升高，1流速传感器将信号实时送至系统，重瓦斯触发时系统记录下流速值，若在标定值范围内为有效。

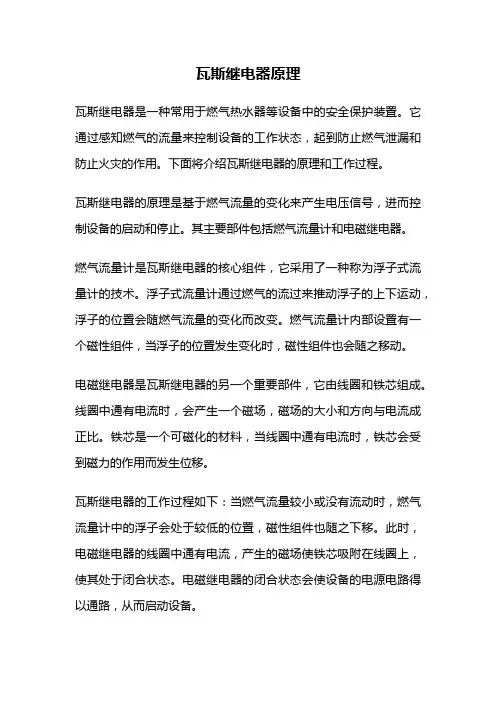

瓦斯继电器原理瓦斯继电器是一种常用于燃气热水器等设备中的安全保护装置。

它通过感知燃气的流量来控制设备的工作状态，起到防止燃气泄漏和防止火灾的作用。

下面将介绍瓦斯继电器的原理和工作过程。

瓦斯继电器的原理是基于燃气流量的变化来产生电压信号，进而控制设备的启动和停止。

其主要部件包括燃气流量计和电磁继电器。

燃气流量计是瓦斯继电器的核心组件，它采用了一种称为浮子式流量计的技术。

浮子式流量计通过燃气的流过来推动浮子的上下运动，浮子的位置会随燃气流量的变化而改变。

燃气流量计内部设置有一个磁性组件，当浮子的位置发生变化时，磁性组件也会随之移动。

电磁继电器是瓦斯继电器的另一个重要部件，它由线圈和铁芯组成。

线圈中通有电流时，会产生一个磁场，磁场的大小和方向与电流成正比。

铁芯是一个可磁化的材料，当线圈中通有电流时，铁芯会受到磁力的作用而发生位移。

瓦斯继电器的工作过程如下：当燃气流量较小或没有流动时，燃气流量计中的浮子会处于较低的位置，磁性组件也随之下移。

此时，电磁继电器的线圈中通有电流，产生的磁场使铁芯吸附在线圈上，使其处于闭合状态。

电磁继电器的闭合状态会使设备的电源电路得以通路，从而启动设备。

当燃气流量增大时，燃气流量计中的浮子会随之上升，磁性组件也会上移。

此时，电磁继电器的线圈中的磁场减弱，铁芯受到的磁力作用减小，逐渐脱离线圈。

当磁力不足以吸附铁芯时，电磁继电器的触点会打开，切断设备的电源电路，使设备停止工作。

这样就实现了根据燃气流量的变化来控制设备的启动和停止。

瓦斯继电器的原理使其具备了一定的安全性能。

当燃气泄漏时，瓦斯继电器会自动切断电源电路，阻止燃气的进一步泄漏，减少火灾的发生几率。

同时，瓦斯继电器还可以根据燃气流量的变化来监测设备的工作状态，确保设备的正常运行。

总结起来，瓦斯继电器是一种利用燃气流量来控制设备启动和停止的装置。

通过燃气流量计和电磁继电器的配合工作，实现了对设备的安全保护功能。

瓦斯继电器的原理简单而有效，广泛应用于燃气热水器等设备中，为人们的生活提供了安全和便利。

一、瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：1.流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。

2.本测试仪自动化程度高。

采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。

3.本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。

4.本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。

（详情点击进入官网或来电咨询）二、主要技术性能1.气体继电器：（1）流速试验：Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s最小分辨率：0.01m/s 精度0.5级；（2）容积试验：0~500ml，最小分辨率0.1ml，最大误差≤5%.（3）密封试验：0.1~500Kpa，最小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。

2.试验介质：（1）瓦斯继电器试验介质为变压器油；3.电源：AC220v 50HZ，功率240W；4.仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。

瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm,重量15kg。

三、仪器的操作:3．1瓦斯继电保护校验仪试验:3.1.1检验前准备工作:3.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。

3.1.1.2.将继电器抽芯按规程检查应完好，清除绑线、杂物后装复，抽芯后将垫板放在外壳顶上，再将继电器芯子放在垫板上，以便检查调试；3.1.1.3.将[微机测控箱] 1取出置于校验仪左侧，取出与快速阀的[信号插座] 连接的[信号（释放阀）电缆] 与测控箱面板的测量[信号插口] 连接；取出[传感器、放气阀电缆] 与面板上[传感器插口] 连接，应仔细检查电缆接线必须正确。

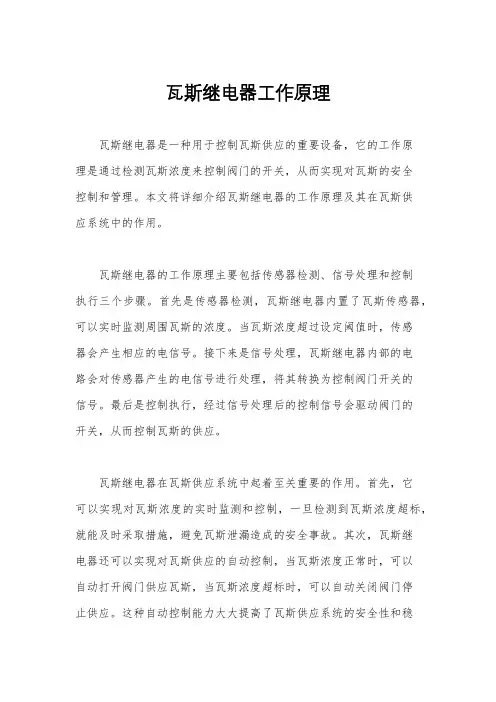

瓦斯继电器工作原理瓦斯继电器是一种用于控制瓦斯供应的重要设备，它的工作原理是通过检测瓦斯浓度来控制阀门的开关，从而实现对瓦斯的安全控制和管理。

本文将详细介绍瓦斯继电器的工作原理及其在瓦斯供应系统中的作用。

瓦斯继电器的工作原理主要包括传感器检测、信号处理和控制执行三个步骤。

首先是传感器检测，瓦斯继电器内置了瓦斯传感器，可以实时监测周围瓦斯的浓度。

当瓦斯浓度超过设定阈值时，传感器会产生相应的电信号。

接下来是信号处理，瓦斯继电器内部的电路会对传感器产生的电信号进行处理，将其转换为控制阀门开关的信号。

最后是控制执行，经过信号处理后的控制信号会驱动阀门的开关，从而控制瓦斯的供应。

瓦斯继电器在瓦斯供应系统中起着至关重要的作用。

首先，它可以实现对瓦斯浓度的实时监测和控制，一旦检测到瓦斯浓度超标，就能及时采取措施，避免瓦斯泄漏造成的安全事故。

其次，瓦斯继电器还可以实现对瓦斯供应的自动控制，当瓦斯浓度正常时，可以自动打开阀门供应瓦斯，当瓦斯浓度超标时，可以自动关闭阀门停止供应。

这种自动控制能力大大提高了瓦斯供应系统的安全性和稳定性。

除了在家用瓦斯供应系统中的应用，瓦斯继电器还广泛应用于工业生产中。

在工业生产中，瓦斯是一种重要的能源，但瓦斯泄漏可能会引发爆炸和火灾等安全事故，因此瓦斯继电器在工业生产中的作用更加凸显。

它可以实现对工业生产中的瓦斯浓度进行监测和控制，保障工业生产的安全进行。

总之，瓦斯继电器通过传感器检测、信号处理和控制执行三个步骤，实现了对瓦斯供应的安全控制和管理。

它在家用瓦斯供应系统和工业生产中都发挥着重要作用，保障了瓦斯供应的安全和稳定。

随着科技的不断进步，瓦斯继电器的性能和功能还将不断提升，为瓦斯供应系统的安全和稳定提供更加可靠的保障。

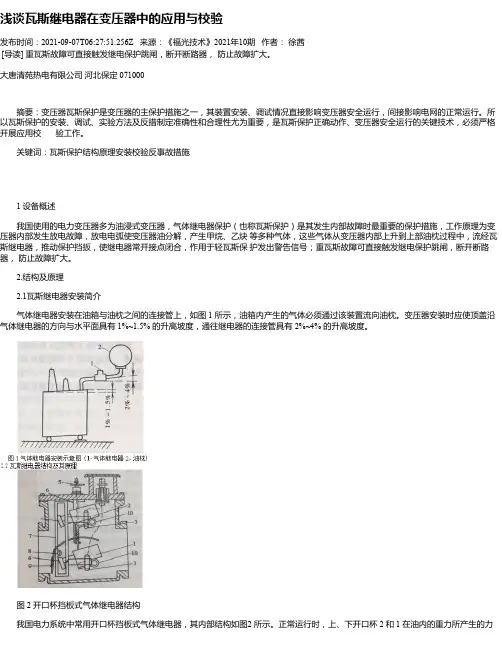

浅谈瓦斯继电器在变压器中的应用与校验发布时间：2021-09-07T06:27:51.256Z 来源：《福光技术》2021年10期作者：徐茜[导读] 重瓦斯故障可直接触发继电保护跳闸，断开断路器，防止故障扩大。

大唐清苑热电有限公司河北保定 071000摘要：变压器瓦斯保护是变压器的主保护措施之一，其装置安装、调试情况直接影响变压器安全运行，间接影响电网的正常运行。

所以瓦斯保护的安装、调试、实验方法及反措制定准确性和合理性尤为重要，是瓦斯保护正确动作、变压器安全运行的关键技术，必须严格开展应用校验工作。

关键词：瓦斯保护结构原理安装校验反事故措施1 设备概述我国使用的电力变压器多为油浸式变压器，气体继电器保护（也称瓦斯保护）是其发生内部故障时最重要的保护措施，工作原理为变压器内部发生放电故障，放电电弧使变压器油分解，产生甲烷、乙炔等多种气体，这些气体从变压器内部上升到上部油枕过程中，流经瓦斯继电器，推动保护挡扳，使继电器常开接点闭合，作用于轻瓦斯保护发出警告信号；重瓦斯故障可直接触发继电保护跳闸，断开断路器，防止故障扩大。

2.结构及原理2.1瓦斯继电器安装简介气体继电器安装在油箱与油枕之间的连接管上，如图 1 所示，油箱内产生的气体必须通过该装置流向油枕。

变压器安装时应使顶盖沿气体继电器的方向与水平面具有 1%~1.5% 的升高坡度，通往继电器的连接管具有 2%~4% 的升高坡度。

图 2 开口杯挡板式气体继电器结构我国电力系统中常用开口杯挡板式气体继电器，其内部结构如图2 所示。

正常运行时，上、下开口杯 2 和 1 在油内的重力所产生的力矩小于平衡锤 4 所产生的力矩，向上倾，干簧触点 3 断开。

当油箱内发生轻微故障时，少量气体上升聚集在继电器的上部，迫使油面下降，上开口杯露出油面，浮力减小，开口杯的重力加上杯内油重所产生的力矩大于平衡锤 4 所产生的力矩，则顺时针方向转动，带动永久磁铁10 靠近干簧触点 3，发生“轻瓦斯”保护动作信号。

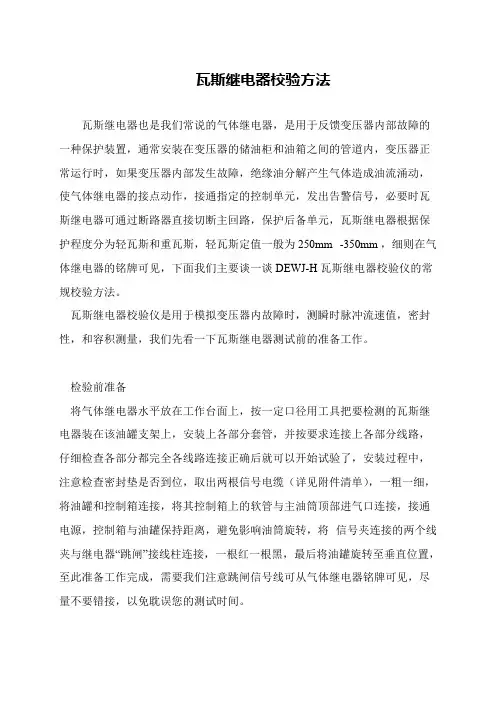

瓦斯继电器校验方法
瓦斯继电器也是我们常说的气体继电器，是用于反馈变压器内部故障的一种保护装置，通常安装在变压器的储油柜和油箱之间的管道内，变压器正常运行时，如果变压器内部发生故障，绝缘油分解产生气体造成油流涌动，使气体继电器的接点动作，接通指定的控制单元，发出告警信号，必要时瓦斯继电器可通过断路器直接切断主回路，保护后备单元，瓦斯继电器根据保护程度分为轻瓦斯和重瓦斯，轻瓦斯定值一般为250mm -350mm ，细则在气体继电器的铭牌可见，下面我们主要谈一谈DEWJ-H瓦斯继电器校验仪的常规校验方法。

 瓦斯继电器校验仪是用于模拟变压器内故障时，测瞬时脉冲流速值，密封性，和容积测量，我们先看一下瓦斯继电器测试前的准备工作。

 检验前准备
 将气体继电器水平放在工作台面上，按一定口径用工具把要检测的瓦斯继电器装在该油罐支架上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始试验了，安装过程中，注意检查密封垫是否到位，取出两根信号电缆（详见附件清单），一粗一细，将油罐和控制箱连接，将其控制箱上的软管与主油筒顶部进气口连接，接通电源，控制箱与油罐保持距离，避免影响油筒旋转，将信号夹连接的两个线夹与继电器“跳闸”接线柱连接，一根红一根黑，最后将油罐旋转至垂直位置，至此准备工作完成，需要我们注意跳闸信号线可从气体继电器铭牌可见，尽量不要错接，以免耽误您的测试时间。

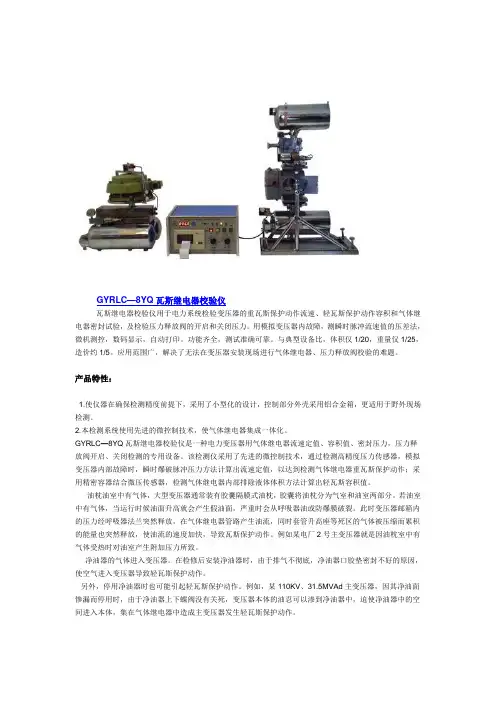

GYRLC—8YQ瓦斯继电器校验仪瓦斯继电器校验仪用于电力系统检验变压器的重瓦斯保护动作流速、轻瓦斯保护动作容积和气体继电器密封试验，及检验压力释放阀的开启和关闭压力。

用模拟变压器内故障，测瞬时脉冲流速值的压差法，微机测控，数码显示，自动打印。

功能齐全，测试准确可靠。

与典型设备比，体积仅1/20，重量仅1/25，造价约1/5。

应用范围广，解决了无法在变压器安装现场进行气体继电器、压力释放阀校验的难题。

产品特性：1.使仪器在确保检测精度前提下，采用了小型化的设计，控制部分外壳采用铝合金箱，更适用于野外现场检测。

2.本检测系统使用先进的微控制技术，使气体继电器集成一体化。

GYRLC—8YQ瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。

该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值。

油枕油室中有气体，大型变压器通常装有胶囊隔膜式油枕，胶囊将油枕分为气室和油室两部分。

若油室中有气体，当运行时候油面升高就会产生假油面，严重时会从呼吸器油或防爆膜破裂。

此时变压器邮箱内的压力经呼吸器法兰突然释放，在气体继电器管路产生油流，同时套管升高座等死区的气体被压缩而累积的能量也突然释放，使油流的速度加快，导致瓦斯保护动作。

例如某电厂2号主变压器就是因油枕室中有气体受热时对油室产生附加压力所致。

净油器的气体进入变压器。

在检修后安装净油器时，由于排气不彻底，净油器口胶垫密封不好的原因，使空气进入变压器导致轻瓦斯保护动作。

另外，停用净油器时也可能引起轻瓦斯保护动作。

例如，某110KV、31.5MVAd主变压器，因其净油面惨漏而停用时，由于净油器上下蝶阀没有关死，变压器本体的油忍可以渗到净油器中，迫使净油器中的空间进入本体，集在气体继电器中造成主变压器发生轻瓦斯保护动作。

1 介绍瓦斯继电器的建造是基于这样的事实：如果变压器内部出现故障，就会产生气体和油蒸汽。

变压器电子故障发生时，大多数情况下，由于高热金属部件的电弘和固体绝缘引起的非正常高温产生气体。

瓦斯继电器发现气体，不会操作报警设备，告知气体的产生。

继电器还会充分利用油的突然快速移动，打开断路器，以防止瞬时重大故障发生时出现的进一步问题。

瓦斯继电器的最大优点是：由高可靠性支撑的正面和快速保护操作，给变压器双重保护。

2额定值和规格瓦斯继电器的额定值和规格如表1所示表1：瓦斯继电器的额定值和规格3 操作如图1和图2所示，继电器放置于变压器和保存体的连接管道内。

如图1所示，平时，油室注有油，浮子由于浮力位于图2所显示的位置。

如果变压器中产生任何细小的不正常现象，油室顶部就会聚集气泡和浮子F1就会向下，合上报警电路S1，然后浮子F2根本不会移动。

如果变压器内产生任何重大故障，就会产生大量气体，连接变压器和保存体的管理内，油流突然加速，浮子2就会降低，合上中断电路S2。

因此瓦斯继电器的重要特点是如果变压器内出现任何不正常现象，其开关就可以在很短的时间内合上。

4 变压器故障的原因和瓦斯继电器的作用从上面的描述可以看出，变压器内部的故障可以根据标子的操作，分为两大类：第一是细小的问题，如：●绝缘故障●基于芯板绝缘的短路●电汽连接不充分●绕组局部过热和由于过多涡电流分布产生的绝缘损坏●与地面绝缘的金属部件放电瓦斯继电器的报警电路就会因为上述问题而操另一类就是重大故障，如：●套管完全损坏●相间短路●接地短路●绕组内部短路●抽头转换开关触点之间短路●变压器线圈短路对于上述描述的问题，瓦斯继电器立即使用断路器，切断电路。

瓦斯继电器不仅对于发现上述电气问题有用，而且能够发现下面的机械问题，即机械故障●由于特别冷，造成漏油或油位降到允许的水平之下●油循环泵故障引起的变压器空气侵入检测窗口上的刻度显示出所产生的气体的体积。

还有，必须使用变压器上半部分提供的气体取样插件来完成，以检查气体规格的详情。

瓦斯继电器校验规程气体继电器校验规程中华人民共和国电力行业标准DL/T 540—94 型气体继电器检验规程中华人民共和国电力工业部1994-04-11批准 1994-10-01实施1 主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。

本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。

2 继电器结构与外观检查2.1 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。

2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。

2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm 的间隙。

2.4 开口杯转动应灵活，轴向活动范围为0.3～0.5mm ，开口杯转动过程中与出线端子最近距离不小于3mm 。

2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。

2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。

2.7 挡板转动应灵活，轴向活动范围为0.3～0.5mm 。

干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。

2.8 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。

检查接线盒漏水孔是否畅通。

3 继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm 范围内。

继续转动挡板到终止位置，干簧触点应可靠吸805025-QJ合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。

3.2检查动作于信号的干簧触点动作可靠性转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。

新型瓦斯继电器校验仪使用方法ZL405瓦斯继电器校验仪外观设计体积小、功率低、使用方便、操作简单,希望给您带来帮助。

ZL405瓦斯继电器校验仪使用方法：本系列ZL405新型瓦斯继电器校验仪的试验操作包括气体继电器的流速检测、容量检测、密封检测；压力释放阀的开启压力检测、关闭压力检测。

使用时按相应的步骤进行操作。

ZL405瓦斯继电器校验仪准备：(1）将各部件从仪器箱中取出。

将检测仪油盆置于试验桌上，将可调支架放在油盆内，四角有调节螺钉将支架初调平稳；(2）将主油筒和回油筒组合件竖立，拆卸连接螺栓，卸下回油筒；(3）将带有双向定位板的拉杆与压力油筒法兰的槽孔配合，将另一拉杆与法兰的另一槽孔配合，双手提起拉杆并将其轴放入可调支架上的支承座内，并将定位插销插入双向定位板（44）的孔内，使拉杆固定在垂直位置；(4）在拉杆上端旋上螺母，将回油筒组件法兰插入拉杆上部，放入垫圈、旋上螺母定位，调整螺母使上下组件法兰之间的距离应能安装被试继电器，按顺序在主油筒的法兰盘上放上被试继电器注意：继电器顶盖箭头方向应指向回油筒，装配时以档板正方形边缘与继电器法兰盘边缘对称安装，并使继电器与主油筒之间相互垂直，zui后将两根拉杆的下螺母松开，使上部档板紧贴继电器法兰盘并对称旋紧上螺母。

注意：装配时不能用手握住电气元件等部件，以免损坏或变形；注意：试验时必须卸下回油桶盖！！！(5）将继电器抽芯按规程检查应完好，清除绑线、杂物；(6）将新型瓦斯继电器校验仪旋转至水平状态，调整四个角的调节螺钉，使水平仪的气泡保持在中心位置。

(7）用户*次使用时，自备新变压器油3～5kg，旋下进气、油位口，从校验台射流口注油约3kg。

注油量以变压器油从进气中、油位口溢出为，再将校验台再旋转少许使主油筒尾部略高2cm，待进气、油位口无油溢出为止。

(8）旋下继电器排气针阀螺母，将排气软管接在气体继电器的排气嘴）上。

(9）根据试验项目将测试信号线夹夹在气体继电器流速信号端子或容积信号端子上。
