课时跟踪训练(二十四)一、选择题1．(多选)将三个不同的电源的U－I图线画在同一坐标中，如图所示，其中1和2平行，它们的电动势分别为E1、E2、E3，它们的内阻分别为r1、r2、r3，则下列关系正确的是()A．r1＝r2<r3B．r1>r2>r3C．E1>E2＝E3D．E1＝E2<E3[解析]由与纵轴截距知E1>E2＝E3，由图线斜率可知r3>r2＝r1，故AC正确．[答案]AC2．(多选)如图所示，电源的电动势为E，内电阻为r，两电表均可看作是理想电表．闭合开关，使滑动变阻器的滑片由右端向左端滑动，在此过程中()A．小灯泡L1、L2均变暗B．小灯泡L1变暗，L2变亮C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小[解析]分析电路图可知，L1和滑动变阻器并联后再与L2串联，当滑动变阻器连入电路部分的阻值变小后，整个电路的电流变大，外电压减小，故电流表读数增大，电压表读数减小，D项正确；流过L2的电流变大，加在L1两端的电压减小，故L1变暗，而L2变亮，B项正确．[答案]BD3．(2015·山东临沂一模)如图所示电路，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的滑片向上移动时，下列论述正确的是()A．灯泡L一定变亮B．安培表的示数变小C．伏特表的示数变小D．R0消耗的功率变小[解析]当R的滑片P向上移动时，变阻器接入电路的电阻变小，外电路总电阻变小，伏特表测量的路端电压变小，选项C正确；根据P＝U2R可知灯L消耗的功率变小，灯L变暗，选项A错误；外电路总电阻变小，回路的总电阻变小，根据闭合电路欧姆定律分析得总电流I变大，而流过灯L的电流变小，故流过R0的电流变大，R0消耗的功率变大，选项B、D错误．[答案] C4．(2015·上海闸北一模)如图，甲、乙两电路中电源电动势相同，内电阻r1>r2，外电阻R相同．两电路中分别流过相同的电荷量的过程中，下列说法正确的是()A ．甲电路电源内部产生热量较多B ．乙电路外电阻R 产生热量较少C ．乙电路电源做功较多D ．甲电路电源效率较高[解析] 电源做功W ＝EIt ＝Eq ，则两电源做功一样多，C 错误；电源的效率η＝UI EI ＝U E ＝1E ·ER R ＋r ＝R R ＋r，由于内电阻r 1>r 2，外电阻R 相同，甲图电源的内电阻大，则甲电路电源内部产生热量较多，电源效率低，故A 正确，D 错误；两个电阻的电热Q ＝I 2Rt ＝qIR ，电荷量和电阻相等，I 1<I 2，则甲电路外电阻的电热少，故B 错误．[答案] A5．(多选)(2015·江西抚州二模)如图所示，一平行板电容器C ，极板是水平放置的，它和三个可变电阻、一个定值电阻、一个零刻度在中央的灵敏电流计(左进左偏)和电源连成电路，现有一个质量为m 的带电油滴悬浮在两极板间不动，则下列判断正确的是( )A ．增大R 3，油滴上升B ．增大电容器板间距离的过程中，电流计指针右偏C ．增大R 1，R 1中电流的变化值大于R 3中电流的变化值D ．增大R 1，R 1两端电压的变化值大于R 3两端电压的变化值[解析] 增大R 3，外电路总电阻增大，总电流I 减小，平行板电容器C 的电压U C ＝IR 并，I 减小，U C 减小，板间电场强度减小，油滴所受电场力减小，所以油滴下落，故A 错误．在增大电容器板间距离的过程中，电容器的电容减小，而电容器的电压不变，则电容器的电荷量减小，电容器放电，电流计指针左偏，故B错误．增大R1，电路总电阻增大，总电流I3减小，电阻R3、r、R0的电压减小，R1、R2并联电压增大，而R3、r、R0及并联电压的和为E，是定值，因此R1两端电压的变化值大于R3两端电压的变化值；R2中电流I2增大，则R1中电流I1减小，又I3＝I1＋I2，所以R1中电流的变化值大于R3中电流的变化值．故C、D正确．[答案]CD6．(2015·天津河西一模)如图甲所示电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．开关S闭合后下列判断正确的是()A．L1电流为L2电流的2倍B．L1消耗的电功率为0.75 WC．L2消耗的电功率为0.375 WD．此时L2的电阻为12 Ω[解析]根据电路图和伏安特性曲线，灯泡L1的电压U1＝3 V，由题图乙读出其电流I1＝0.25 A，则灯泡L1的电阻R1＝12 Ω，灯泡L2、L3串联，电压U2＝U3＝1.5 V，由题图乙读出其电流I2＝I3＝0.20 A，灯泡L2、L3的电阻均为R1＝7.5 Ω，该支路中的总电阻为15 Ω，并联电压相等，通过灯L1电流不是通过灯L2电流的2倍，故A、D错误；灯L1消耗的电功率为P1＝U1I1＝3×0.25 W＝0.75 W，B正确；灯L2消耗的电功率为P2＝U2I2＝0.30 W，C错误．[答案] B7．(多选)(2015·湖南十三校联考)如图所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是()A．A1、A2的读数之比为1∶1B．A1、A2的读数之比为5∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶5[解析]题图中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，所以A1、A2的指针偏转角度之比为1∶1，C正确，D错误；电流表A1的量程为3 A，A2的量程为0. 6 A，当偏转角相同时，A1、A2的读数之比为5∶1，B正确，A错误．[答案]BC8．(2015·北京卷)如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是()A．将接线柱1、2接入电路时，每一小格表示0.04 AB．将接线柱1、2接入电路时，每一小格表示0.02 AC．将接线柱1、3接入电路时，每一小格表示0.06 AD．将接线柱1、3接入电路时，每一小格表示0.01 A[解析]当接线柱1、2接入电路时，电阻R1与电流表内阻并联后等效阻值为电流表电阻的13，由于电流表的满偏电压为定值，因此量程扩大为原来的3倍，故每一小格变为0.02×3＝0.06 A ，A 、B 选项错误．当接线柱1、3接入电路时，电阻R 1与电流表内阻并联后再和电阻R 2串联，但是串联的电阻R 2对于电流表量程无影响，故每一小格仍为0.06 A ．C 正确，D 错误．[答案] C9．(多选)(2015·浙江金丽衢一模)如图所示，图甲中M 为一电动机，当滑动变阻器R 的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙所示．已知电流表读数在0.2 A 以下时，电动机没有发生转动．不考虑电表对电路的影响，以下判断错误的是( )A ．电路中电源电动势为3.6 VB ．变阻器向右滑动时，V 2读数逐渐减小C ．此电路中，电动机的最大输出功率为0.9 WD ．变阻器的最大阻值为30 Ω[解析] 由电路图甲知，电压表V 2测量路端电压，电流增大时，内电压增大，路端电压减小，所以最上面的图线表示V 2的电压与电流的关系；此图线的斜率大小等于电源的内阻，为r ＝3.4－30.2 Ω＝2 Ω，当电流I ＝0.1 A 时，U ＝3.4 V ，则电源的电动势E ＝U ＋Ir ＝3.4＋0.1×2 V ＝3.6 V ，故A 正确．变阻器向右滑动时，R 阻值变大，总电流减小，内电压减小，路端电压即V 2读数逐渐增大，故B 错误．由题图可知，电动机的电阻r M ＝0.8－0.40.1 Ω＝4 Ω；当I ＝0.3 A 时，U＝3 V ，电动机输出功率最大，最大为P ＝UI －I 2r M ＝3 V ×0.3 A －(0.3 A)2×4 Ω＝0.54 W ，故C 错误．当I ＝0.1 A 时，电路中电流最小，变阻器的电阻为最大值，所以R ＝⎝ ⎛⎭⎪⎫3.60.1－2－4 Ω＝30 Ω，故D 正确． [答案] BC10．(2015·河南焦作一模)在如图所示电路中，已知电表均为理想仪表，且小灯泡的电阻小于电源的内阻，电流表A 、电压表V 1、电压表V 2的读数分别为I 、U 1和U 2，P 为被细线悬挂在两平行金属板间的带电小球，细线与竖直方向间的夹角为θ，则当滑动变阻器的滑片向右滑动一小段距离的过程中，电流表A 、电压表V 1、电压表V 2读数变化量大小分别是ΔI 、ΔU 1和ΔU 2，下列说法中正确的是( )A ．ΔU 2大于ΔU 1B ．灯泡变亮、细线与竖直方向间的夹角θ变大C ．电源的输出功率变大D.U 2I 变大、ΔU 2ΔI 变大[解析] 滑动变阻器电阻增大，总电流减小，R 1电压减小，R 2电压增大，而U 外又增大，明显R 2电压增大要超过R 1电压减小，则A 错误．U 外增大，即灯泡两端电压增大，灯泡变亮；R 1电压减小，即电容器两端电压变小，细线与竖直方向间的夹角θ变小，则B 错误．小灯泡的电阻小于电源的内阻，那么再并联R 1、R 2就更小了，因外电阻等于内电阻时，P 出最大，所以当外电阻小于内电阻时，外电阻增大，P 出增大，则C 正确.U 2I 为外阻，变大，ΔU 2ΔI 为内阻，不变，则D错误．[答案] C二、非选择题11．如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变动器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．[解析](1)题图乙中AB延长线交U轴于20 V处，交I轴于1.0 A处，所以电源的电动势为E＝20 V，内阻r＝EI短＝20 Ω.(2)当P滑到R3的右端时，电路参数对应题图乙中的B点，即U2＝4 V、I2＝0.8 A，得R2＝U2I2＝5 Ω.(3)当P滑到R3的左端时，由题图乙知此时U外＝16 V，I总＝0.2 A，所以R外＝U外I总＝80 Ω.因为R外＝R1R3R1＋R3＋R2，所以滑动变阻器的最大阻值为R3＝300 Ω. [答案](1)20 V20 Ω(2)5 Ω(3)300 Ω12．如图甲所示为一个电灯两端的电压与通过它的电流变化关系曲线．由图可知，两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化．参考这条曲线回答下列问题(不计电流表和电池的内阻)．(1)若把三个这样的电灯串联后，接到电动势为12 V的电源上，求流过电灯的电流和每个电灯的电阻；(2)如图乙所示，将两个这样的电灯并联后再与9 Ω的定值电阻R0串联，接在电动势为8 V、内阻为1 Ω的电源上，求通过电流表的电流值以及每个电灯的实际功率．[解析](1)把三个这样的电灯串联后，每个电灯得到的实际电压为123V＝4V由题图甲可知，每个电灯加上4 V的实际电压时的工作电流均为I＝0.4 A 由此可以求出此时每个电灯的实际电阻R＝UI＝40.4Ω＝10 Ω.(2)在题图乙的混联电路中，设每个电灯上的实际电压和实际电流分别为U′和I′.在这个闭合电路中，E＝U′＋2I′(R0＋r) ．代入数值并整理得U′＝8－20I′这是一个反映电路的直线方程．把该直线在题图甲的坐标系中画出，如图所示．(I代表I′，U代表U′)这两条图线的交点U′＝2 V，I′＝0.3 A同时满足了电路结构和元件的要求，此时通过电流表的电流值I A＝2I′＝0.6 A每个电灯的实际功率P＝U′I′＝2×0.3 W＝0.6 W.[答案](1)0.4 A10 Ω(2)0.6 A0.6 W。

重点回顾专练：带电粒子在复合场中的运动一、选择题1．(2016·湖南十二校联考)美国物理学家劳伦斯于1932年发明的回旋加速器，应用带电粒子在磁场中做圆周运动的特点，能使粒子在较小的空间范围内经过电场的多次加速获得较大的能量，使人类在获得较高能量的带电粒子方面前进了一步．如图所示为一种改进后的回旋加速器示意图，其中盒缝间的加速电场场强大小恒定，且被限制在A 、C 板间，带电粒子从P 0处由静止释放，并沿电场线方向射入加速电场，经加速后再进入D 形盒中的匀强磁场做匀速圆周运动．对于这种改进后的回旋加速器．下列说法正确的是( )A ．带电粒子每运动一周被加速一次B ．P 1P 2＝P 2P 3C ．加速粒子的最大速度与D 形盒的尺寸无关D ．加速电场方向需要做周期性的变化[解析] 带电粒子每运动一周被加速一次，加速电场方向不需要做周期性变化，A 正确，D 错误．由动能定理得nqU ＝12m v 2，由qB v ＝m v 2R 得R ＝1B 2nmU q ，R 与加速次数不成正比，故B 错误．最大动能为E k ＝(qBR )22m ，可知C 错误．[答案] A2．(多选)(2015·厦门检测)如图所示，一束粒子(不计重力，初速度可忽略)缓慢通过小孔O 1进入极板间电压为U 的水平加速电场区域Ⅰ，再通过小孔O 2射入相互正交的恒定匀强电场、磁场区域Ⅱ，其中磁场的方向如图所示，磁感应强度大小可根据实际要求调节，收集室的小孔O 3与O 1、O 2在同一条水平线上．则收集室收集到的是( )A ．具有特定质量的粒子B ．具有特定比荷的粒子C ．具有特定速度的粒子D ．具有特定动能的粒子[解析] 粒子在加速电场Ⅰ中由动能定理可得qU ＝12m v 2⇒v ＝2qUm ，粒子沿直线O 1O 2O 3运动，则在相互正交的恒定匀强电场、磁场区域Ⅱ中必定受力平衡，可得qE ＝Bq v ⇒v ＝2qU m ＝E B ，即q m ＝E 22B 2U 为定值．故选项B 、C 正确．[答案] BC3．医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度．电磁血流计由一对电极a 和b 以及磁极N 和S 构成，磁极间的磁场是均匀的．使用时，两电极a 、b 均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如右图所示．由于血液中的正负离子随血液一起在磁场中运动，电极a 、b 之间会有微小电势差．在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零．在某次监测中，两触点间的距离为3.0 mm ，血管壁的厚度可忽略，两触点间的电势差为160 μV ，磁感应强度的大小为0.040 T ．则血流速度的近似值和电极a 、b 的正负为( )A ．1.3 m/s ，a 正、b 负B ．2.7 m/s ，a 正、b 负C ．1.3 m/s ，a 负、b 正D ．2.7 m/s ，a 负、b 正[解析] 由于正负离子在匀强磁场中垂直于磁场方向运动，利用左手定则可以判断：a 电极带正电，b 电极带负电．血液流动速度可根据离子所受的电场力和洛伦兹力的合力为0，即q v B＝qE得v＝EB ＝UBd≈1.3 m/s.[答案] A4．(多选)(2015·江苏阜宁中学月考)利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域．如右图是霍尔元件的工作原理示意图，磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I，C、D两侧面会形成电势差U CD，下列说法中正确的是()A．电势差U CD仅与材料有关B．若霍尔元件的载流子是自由电子，则电势差U CD<0C．仅增大磁感应强度时，电势差U CD变大D．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平[解析]电势差U CD与磁感应强度B、材料有关，选项A错误；若霍尔元件的载流子是自由电子，由左手定则可知，电子向C侧面偏转，则电势差U CD<0，选项B正确；仅增大磁感应强度时，电势差U CD变大，选项C正确；在测定地球赤道上方的地磁场强弱时，元件的工作面应保持竖直且东西放置，选项D错误．[答案]BC5．(多选)(2015·日照调研)如图所示，甲是不带电的绝缘物块，乙是带正电的物块，甲、乙叠放在一起，置于粗糙的绝缘水平地板上，地板上方空间有垂直纸面向里的匀强磁场，现加一水平向左的匀强电场，发现甲、乙无相对滑动，一起向左加速运动．在加速运动阶段()A ．甲、乙两物块间的摩擦力不变B ．乙物块与地面之间的摩擦力不断增大C ．甲、乙两物块一起做加速度减小的加速运动D ．甲、乙两物块可能做匀加速直线运动[解析] 甲、乙组成的整体，受到重力、支持力、向下的洛伦兹力、向左的电场力和向右的摩擦力作用，设甲、乙两物块质量分别为M 、m ，乙物块所受滑动摩擦力F f ＝μ[(M ＋m )g ＋q v B ]，随速度增大，乙物块与地面间摩擦力不断增大，B 项正确；由牛顿第二定律有：Eq －F f ＝(M ＋m )a ，整体速度不断增大过程中，加速度不断减小，C 项正确，D 项错；对甲物块应用牛顿第二定律，F ′f ＝Ma ，随整体加速度不断减小，甲、乙间的静摩擦力不断减小，A 项错．[答案] BC6．如图所示，a 、b 为竖直正对放置的平行金属板，其间构成偏转电场，其中a 板带正电，两板间的电压为U ，在金属板下方存在一有界的匀强磁场，磁场的上边界与两金属板下端的水平面PQ 重合，PQ 下方的磁场范围足够大，磁场的磁感应强度大小为B ，一比荷为q m 带正电的粒子以速度v 0从两板中间位置沿与a 、b 板平行方向射入偏转电场，不计粒子重力，粒子通过偏转电场后从PQ 边界上的M 点进入磁场，运动一段时间后又从PQ 边界上的N 点射出磁场，设M 、N 两点间的距离为x (M 、N 点图中未画出)．则以下说法中正确的是( )A ．只减小磁感应强度B 的大小，则x 减小B ．只增大初速度v 0的大小，则x 减小C ．只减小偏转电场的电压U 大小，则x 不变D ．只减小带电粒子的比荷q m 大小，则x 不变[解析] 带正电的粒子垂直于场强方向射入两平行金属板中间的匀强电场中，向右做类平抛运动，设进入磁场时速度为v ，与水平向右方向的夹角为θ，则在磁场中做匀速圆周运动，运动的弧所对的圆心角为2θ，半径为R ，由几何知识得M 、N 两点的距离为：x ＝2R sin θ＝2m v Bq sin θ＝2m v 0Bq .只减小磁感应强度B 的大小，则x 增大，选项A 错误；只增大初速度v 0的大小，则x 增大，选项B 错误；只减小偏转电压U 的大小，则x 不变，选项C 正确；只减小带电粒子的比荷q m 的大小，则x 增大，选项D 错误．[答案] C7．如图所示，Oxyz 坐标系的y 轴竖直向上，在坐标系所在的空间存在匀强电场和匀强磁场，电场方向和磁场方向都与x 轴平行．从y 轴上的M 点(0，H,0)无初速释放一个质量为m 、电荷量为q 的带负电的小球，它落在xOz 平面上的N (c,0，b )点(c >0，b >0)．若撤去磁场则小球落在xOy 平面的P (L,0,0)点(L >0)，已知重力加速度为g .则( )A ．匀强磁场方向沿x 轴正方向B ．匀强电场方向沿x 轴正方向C ．电场强度的大小E ＝mgL qHD ．小球落至N 点时的速率v ＝g H 2＋c 2H[解析] 撤掉磁场，小球落在P 点，对其受力分析，可知：小球受竖直向下的重力、沿x 轴正向的电场力，而小球带负电，故匀强电场方向沿x 轴的负方向，选项B 错误；根据分运动的等时性，则H ＝12gt 2，L ＝12qE m t 2，两方程相比可得：E ＝mgL qH ，选项C 正确；加上磁场，小球落在N 点，其受到的洛伦兹力方向沿z轴，由左手定则，可知：匀强磁场方向沿x轴负方向，选项A错误；从M点到N点，洛伦兹力不做功，只有重力和电场力做功，由动能定理可得：mgH＋qEc＝1 2m v 2，联立可得：v＝2gH2＋LcH，选项D错误．[答案] C8．(多选)(2015·成都一诊)如图甲所示，绝缘轻质细绳一端固定在方向相互垂直的匀强电场和匀强磁场中的O点，另一端连接带正电的小球，小球电荷量q ＝6×10－7 C，在图示坐标中，电场方向沿竖直方向，坐标原点O的电势为零．当小球以2 m/s的速率绕O点在竖直平面内做匀速圆周运动时，细绳上的拉力刚好为零．在小球从最低点运动到最高点的过程中，轨迹上每点的电势φ随纵坐标y 的变化关系如图乙所示，重力加速度g＝10 m/s2.则下列判断正确的是()A．匀强电场的场强大小为3.2×106 V/mB．小球重力势能增加最多的过程中，电势能减少了2.4 JC．小球做顺时针方向的匀速圆周运动D．小球所受的洛伦兹力的大小为3 N[解析]根据小球从最低点运动到最高点的过程中，轨迹上每点的电势φ随纵坐标y的变化关系可得，匀强电场的电场强度大小E＝2×1060.4V/m＝5×106 V/m，故A选项错误；由于带电小球在运动过程中，只有重力和电场力做功，则只有重力势能和电势能的相互转化，又由于带电小球在复合场(重力场、匀强电场和匀强磁场)中做匀速圆周运动，且细绳上的拉力刚好为零，则有小球受到的竖直向下的重力与其受到的电场力等大、反向，即qE＝mg，因此当带电小球从最低点运动到最高点的过程中，即小球重力势能增加最多的过程中，电势能减少量为qE·2L＝2.4 J，故B选项正确；由于带电小球所受的洛伦兹力提供小球做匀速圆周运动的向心力，根据左手定则可知，小球沿逆时针方向运动，故C选项错误；根据牛顿第二定律可得f B＝m v 2L，又qE＝mg，解得f B＝3 N，即小球所受的洛伦兹力的大小为3 N，故D选项正确．[答案]BD二、非选择题9．(2015·济南高三质检)如图所示的平面直角坐标系xOy，在第一象限内有平行于y轴的匀强电场，方向沿y轴负方向，电场强度大小为E；在第四象限以ON为直径的半圆形区域内有匀强磁场，方向垂直于xOy平面向外．一质量为m、带正电的粒子(不计粒子重力)，从OM＝h处的M点，以速度v0垂直于y轴射入电场，经x轴上OP＝2h处的P点进入磁场，粒子在磁场中运动的轨道半径为r，以垂直于y轴的方向射出磁场．求：(1)粒子所带的电荷量q；(2)磁感应强度B；(3)粒子在磁场中运动的时间．[解析]粒子的运动轨迹如图所示．(1)粒子在电场中做类平抛运动，有2h ＝v 0t ①h ＝12at 2②其中a ＝Eq m ③解得q ＝m v 202Eh ④(2)对粒子在电场中做类平抛运动的末状态进行分析：由直角三角形知识可知v ＝v 20＋v 2y ⑤y 轴的方向有h ＝v y t 2，v y ＝v 0⑥联立⑤⑥得θ＝45°，v ＝2v 0⑦对粒子在磁场中的圆周运动进行分析：v 2＝v 1＝v ，q v B ＝m v 2r ⑧联立④⑦⑧得B ＝22Eh v 0r . (3)粒子在磁场中的运动周期 T ＝2πr 2v 0. 由几何知识知，轨迹所对的圆心角为34π 故粒子在磁场中运动的时间t ＝3T 8＝32πr 8v 0. [答案] (1)m v 202Eh (2)22Eh v 0r (3)32πr 8v 010．(2015·莆田模拟)如图所示，在直角坐标系的第Ⅰ象限0≤x ≤4 m 区域内，分布着E ＝28×106 N/C 的匀强电场，方向竖直向上；第Ⅱ象限中的两个直角三角形区域内，分布着大小均为B ＝5.0×10－2 T 的匀强磁场，方向分别垂直纸面向外和向里．质量为m ＝1.6×10－27 kg 、电荷量为q ＝3.2×10－19 C 的带正电的粒子(重力不计)，从坐标点M (－4 m ， 2 m)处，以v ＝2×107 m/s 的速度平行于x 轴向右运动，并先后通过匀强磁场和匀强电场区域．求：(1)带电粒子在磁场中的运动半径r ；(2)粒子在两个磁场区域及电场区域偏转所用的总时间；(3)在图中画出粒子从直线x ＝－4 m 到x ＝4 m 之间的运动轨迹，并求出运动轨迹与y 轴和直线x ＝4 m 交点的纵坐标．[解析] (1)带电粒子在磁场中偏转，由牛顿运动定律得q v B ＝m v 2r， 所以r ＝m v qB ，代入数据得r ＝ 2 m.(2)带电粒子在磁场中的运动周期T ＝2πm Bq ＝6.28×10－7 s ，运动的时间t 1＝14T ＝1.57×10－7 s.带电粒子在电场中运动的时间t 2＝x v ＝42×107 s ＝2.83×10－7 s ， 故粒子在电磁场偏转所用的总时间t ＝t 1＋t 2＝4.40×10－7 s.(3)如图所示分析知：粒子在方向向外的磁场中恰好沿顺时针运动了18周，下移了(2－1)m ，由对称性知粒子在方向向内的磁场中恰好沿逆时针运动了18周，又下移了(2－1) m ，故y 1＝[2－2(2－1)] m ＝(2－2) m.粒子水平飞入电场，竖直方向上满足a ＝Eq m ＝24×1014 m/s 2y 2＝y 1＋12at 22＝2 m.[答案] (1) 2 m (2)4.40×10－7 s (3)见解析11．如图甲所示，在xOy 平面内有足够大的匀强电场，电场方向竖直向上，电场强度E ＝40 N/C ；在y 轴左侧平面内有足够大的瞬时磁场，磁感应强度B 1随时间t 变化的规律如图乙所示，15π s 后磁场消失，选定磁场垂直纸面向里为正方向．在y 轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r ＝0.3 m 的圆形区域里(图中未画出)，且圆的左侧与y 轴相切，磁感应强度B 2＝0.8 T ．t ＝0时刻，一质量m ＝8×10－4 kg 、电荷量q ＝2×10－4 C 的带正电微粒从x 轴上x P ＝－0.8 m 处的P 点以速度v ＝0.12 m/s 沿x 轴正方向射出．(g 取10 m/s 2，计算结果保留两位有效数字)(1)求微粒在第二象限运动过程中离y 轴、x 轴的最大距离；(2)若微粒穿过y 轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x ，y )．[解析] (1)因为微粒射入电磁场后受到的电场力F 电＝Eq ＝8×10－3 N ，G ＝mg ＝8×10－3 NF 电＝G ，所以微粒在洛伦兹力作用下做匀速圆周运动因为q v B 1＝m v 2R 1， 所以R 1＝m v B 1q ＝0.6 m ， T ＝2πm B 1q ＝10π s. 从图乙可知在0～5π s 内微粒做匀速圆周运动在5π～10π s 内微粒向左做匀速运动，运动位移x 1＝v T 2＝0.6π m.在10π～15π s 内，微粒又做匀速圆周运动，15π s 以后向右做匀速运动，之后穿过y 轴．所以，离y 轴的最大距离s ＝0.8 m ＋x 1＋R 1＝1.4 m ＋0.6π m ＝3.3 m离x 轴的最大距离s ′＝2R 1×2＝4R 1＝2.4 m.(2)如图所示，微粒穿过圆形磁场时要求偏转角最大，入射点A 与出射点B 的连线必须为磁场圆的直径．因为q v B2＝m v 2R2，所以R2＝m vB2q＝0.6 m＝2r，所以最大偏转角θ＝60°，所以圆心坐标x＝0.30 m，y＝s′－r cos60°＝2.4 m－0.3 m×12≈2.3 m，即磁场的圆心坐标为(0.30 m,2.3 m)．[答案](1)3.3 m 2.4 m(2)(0.30 m,2.3 m)。

课时跟踪训练(四)一、选择题1．下列关于重力的说法中正确的是()A．物体只有静止时才受重力作用B．重力的方向总是指向地心C．地面上的物体在赤道上受的重力最小D．物体挂在弹簧秤下，弹簧秤的示数一定等于物体的重力[答案] C2．关于地球上的物体，下列说法中正确的是()A．在“天上”绕地球飞行的人造卫星不受重力作用B．物体只有落向地面时才受到重力作用C．将物体竖直向上抛出，物体在上升阶段所受的重力比落向地面时小D．物体所受重力的大小与物体的质量有关，与物体是否运动及怎样运动无关[解析]重力是由于地球的吸引而使物体受到的地球的作用力，不管物体静止还是运动，也不管物体上升还是下落，一切物体都受重力作用．在“天上”绕地球飞行的人造卫星也要受重力作用，故A、B项错误．地面附近同一物体的重力大小、方向都不会发生改变，重力的大小可由公式G＝mg求出，C项错误．重力大小与物体的质量有关，与运动状态无关，选项D正确．[答案] D3．(2015·福州模拟)一根轻质弹簧，当它上端固定，下端悬挂重为G的物体时，长度为L1；当它下端固定在水平地面上，上端压一重为G的物体时，其长度为L2，则它的劲度系数是()A.GL1 B.GL2C.GL1－L2D.2GL1－L2[解析]设弹簧的劲度系数为k，原长为L0，由题意可得：k(L1－L0)＝G，k(L0－L2)＝G，解得k＝2GL1－L2，故D正确．[答案] D4. (多选)在一张大桌子上放两个平面镜M和N，让一束光依次被两面镜子反射，最后射到墙上形成一个光点P.用力压桌面，观察墙上光点位置的变化，下列说法中正确的是()A．F增大，P上移B．F减小，P下移C．F增大，P下移D．F减小，P上移[解析]本题考查微小形变的放大法．当力F增大时，两镜面均向里倾斜，使入射角减小，经两次累积，使反射光线的反射角更小，光点P下移；同理，若力F减小，光点P上移．所以选项C、D正确．[答案]CD5．如下图所示，下列四个图中，所有的球都是相同的，且形状规则质量分布均匀．甲球放在光滑斜面和光滑水平面之间，乙球与其右侧的球相互接触并放在光滑的水平面上，丙球与其右侧的球放在另一个大的球壳内部并相互接触，丁球用两根轻质细线吊在天花板上，且其中右侧一根线是沿竖直方向．关于这四个球的受力情况，下列说法正确的是()A．甲球受到两个弹力的作用B．乙球受到两个弹力的作用C．丙球受到两个弹力的作用D．丁球受到两个弹力的作用[解析]甲球受水平面的弹力，斜面对甲球无弹力，乙球受水平面的弹力，乙与另一球之间无弹力，丙球受右侧球和地面的两个弹力作用，丁球受竖直细线的拉力，倾斜细线的拉力刚好为零，故C对，A、B、D错．[答案] C6．(多选)如图所示，用两根细线把A、B两小球悬挂在天花板上的同一点O，并用第三根细线连接A、B两小球，然后用力F作用在小球A上，使三根细线均处于直线状态，且OB细线恰好沿竖直方向，两小球均处于静止状态．则该力可能为图中的()A．F1B．F2C．F3D．F4[解析]首先对B球受力分析，合力为零．故B球受重力和OB绳子的向上的拉力，由于B球保持静止，受力平衡，故AB绳子的拉力为零：再对A球受力分析，受重力，OA绳子的拉力和一个题中需要求解的力，根据三力平衡条件，可以知道，任意两个力的合力必定与第三个力等值、反向、共线，由于重力和OA绳子的拉力的合力必定在AO方向和竖直方向之间，故只有F2与F3符合；故选B、C.[答案]BC7．实验室常用的弹簧测力计如(图甲)所示，有挂钩的拉杆与弹簧相连，并固定在外壳的一端上，外壳上固定一个圆环，可以认为弹簧测力计的总质量主要集中在外壳(重量为G)上，弹簧和拉杆的质量忽略不计．再将该弹簧测力计以两种方式固定于地面上，如图(乙)、(丙)所示，分别用恒力F0竖直向上拉弹簧测力计，静止时弹簧测力计的读数为()A．(乙)图读数F0－G，(丙)图读数F0＋GB．(乙)图读数F0＋G，(丙)图读数F0－GC．(乙)图读数F0，(丙)图读数F0－GD．(乙)图读数F0－G，(丙)图读数F0[解析]对(乙)中弹簧测力计的外壳受力分析可知，受重力G、拉力F0和弹簧的拉力F1，如右图所示，则弹簧测力计的读数为F1＝F0－G；由于弹簧和拉杆的质量忽略不计，所以(丙)中弹簧的拉力等于F0，即弹簧测力计的读数为F2＝F0，故D正确．[答案] D8.如右图所示，质量为m的物体悬挂在轻质支架上，斜梁OB与竖直方向的夹角为θ，A、B、O处均用铰链相连．设水平横梁OA和斜梁OB作用于O点的弹力分别为F1和F2，以下结果正确的是()A ．F 1＝mg sin θB ．F 1＝mg sin θC ．F 2＝mg cos θD ．F 2＝mg cos θ[解析]由题可知，对悬挂的物体由力的平衡条件可知绳子的拉力等于其重力，则绳子拉O 点的力也等于重力．求OA 和OB 的弹力，以O 点为研究对象，受力分析如图，由平衡条件可知，F 1和F 2的合力与F T 等大反向，则由平行四边形定则和几何关系可得：F 1＝mg tan θ，F 2＝mg cos θ，故D 正确．[答案] D9. (2016·三明市期中)如右图所示，完全相同的质量为m 的A 、B 两球，用两根等长的细线悬挂在O 点，两球之间夹着一根劲度系数为k 的轻弹簧，静止不动时，弹簧处于水平方向，两根细线之间的夹角为θ，则弹簧的长度被压缩了( )A.mg tan θkB.2mg tan θkC.mg tan θ2kD.2mg tan θ2k[解析]考查受力分析、物体的平衡．对A受力分析可知，有竖直向下的重力mg、沿着细线方向的拉力F T以及水平向左的弹簧弹力F，由正交分解法可得水平方向F T sin θ2＝F＝kΔx，竖直方向F T cosθ2＝mg，解得Δx＝mg tanθ2k，C正确．[答案] C10. (多选)如图所示，小车上有一根固定的水平横杆，横杆左端固定的轻杆与竖直方向成θ角，轻杆下端连接一小铁球；横杆右端用一根细线悬挂一小铁球，当小车做匀变速直线运动时，细线保持与竖直方向成α角，若θ<α，则下列说法中正确的是()A．轻杆对小球的弹力方向沿着轻杆方向向上B．轻杆对小球的弹力方向与细线平行向上C．小车一定以加速度g tanα向右做匀加速运动D．小车一定以加速度g tanθ向右做匀加速运动[解析]由于两小球加速度方向相同，所受弹力方向也应该相同，所以轻杆对小球的弹力方向与细线平行向上，选项A错误B正确；对细线悬挂的小铁球受力分析，由牛顿第二定律可得，小车一定以加速度gtanα向右做匀加速运动，选项C正确D错误．[答案]BC二、非选择题11．如右图所示，在动力小车上固定一直角硬杆ABC，分别系在水平直杆AB两端的轻弹簧和细线将小球P悬吊起来．轻弹簧的劲度系数为k，小球P的质量为m，当小车沿水平地面以加速度a 向右运动而达到稳定状态时，轻弹簧保持竖直，而细线与杆的竖直部分的夹角为θ，试求此时弹簧的形变量．[解析]以小球为研究对象，对小球做受力分析，如右图所示：竖直方向列平衡方程：F T cosθ＋F＝mg水平方向由牛顿第二定律知：F T sinθ＝ma，F＝kx联立解得：x＝m(g－a cotθ)/k讨论：(1)若a<g tanθ，则弹簧伸长x＝m(g－a cotθ)/k(2)若a＝g tanθ，则弹簧伸长x＝0(3)若a>g tanθ，则弹簧压缩x＝m(a cotθ－g)/k[答案](1)若a<g tanθ，则弹簧伸长x＝m(g－a cotθ)/k(2)若a＝g tanθ，则弹簧伸长x＝0(3)若a>g tanθ，则弹簧压缩x＝m(a cotθ－g)/k12．如右图所示，原长分别为L1和L2，劲度系数分别为k1和k2的轻质弹簧竖直悬挂在天花板上，两弹簧之间有一质量为m1的物体，最下端挂着质量为m2的另一物体，整个装置处于静止状态．(1)求这时两弹簧的总长．(2)若用一个质量为M 的平板把下面的物体竖直缓慢地向上托起，直到两弹簧的总长度等于两弹簧的原长之和，求这时平板对物体m 2的支持力大小．[解析] (1)设上面弹簧的伸长量为Δx 1，下面弹簧的伸长量为Δx 2，由物体的平衡及胡克定律得，k 1Δx 1＝(m 1＋m 2)g ，Δx 1＝(m 1＋m 2)g k 1，k 2Δx 2＝m 2g ， Δx 2＝m 2g k 2所以总长为L ＝L 1＋L 2＋Δx 1＋Δx 2＝L 1＋L 2＋(m 1＋m 2)g k 1＋m 2g k 2. (2)要使两个弹簧的总长度等于两弹簧原长之和，必须是上面弹簧伸长Δx ，下面弹簧缩短Δx .对m 2∶F N ＝k 2Δx ＋m 2g对m 1∶m 1g ＝k 1Δx ＋k 2ΔxF N ＝m 2g ＋k 2k 1＋k 2m 1g . [答案] (1)L 1＋L 2＋(m 1＋m 2)g k 1＋m 2g k 2 (2)m 2g ＋k 2k 1＋k 2m 1g。

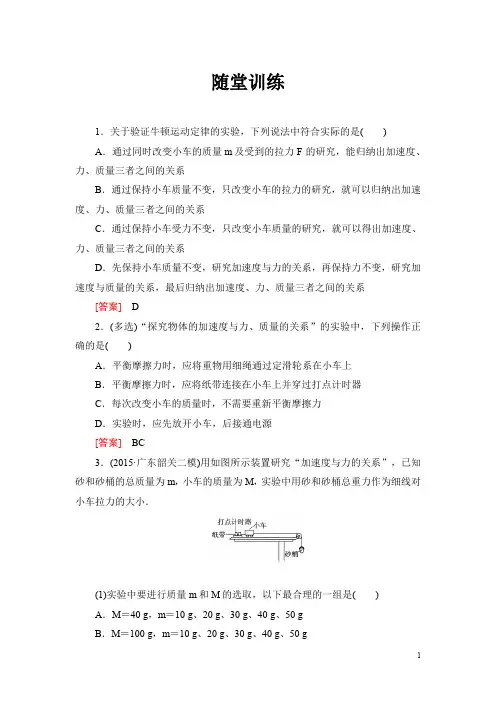

随堂训练1．关于验证牛顿运动定律的实验，下列说法中符合实际的是()A．通过同时改变小车的质量m及受到的拉力F的研究，能归纳出加速度、力、质量三者之间的关系B．通过保持小车质量不变，只改变小车的拉力的研究，就可以归纳出加速度、力、质量三者之间的关系C．通过保持小车受力不变，只改变小车质量的研究，就可以得出加速度、力、质量三者之间的关系D．先保持小车质量不变，研究加速度与力的关系，再保持力不变，研究加速度与质量的关系，最后归纳出加速度、力、质量三者之间的关系[答案] D2．(多选)“探究物体的加速度与力、质量的关系”的实验中，下列操作正确的是()A．平衡摩擦力时，应将重物用细绳通过定滑轮系在小车上B．平衡摩擦力时，应将纸带连接在小车上并穿过打点计时器C．每次改变小车的质量时，不需要重新平衡摩擦力D．实验时，应先放开小车，后接通电源[答案]BC3．(2015·广东韶关二模)用如图所示装置研究“加速度与力的关系”，已知砂和砂桶的总质量为m，小车的质量为M，实验中用砂和砂桶总重力作为细线对小车拉力的大小．(1)实验中要进行质量m和M的选取，以下最合理的一组是()A．M＝40 g，m＝10 g、20 g、30 g、40 g、50 gB．M＝100 g，m＝10 g、20 g、30 g、40 g、50 gC．M＝500 g，m＝10 g、20 g、30 g、40 g、50 gD．M＝500 g，m＝30 g、60 g、90 g、120 g、150 g(2)本实验中应在释放小车________(选填“之前”或“之后”)接通打点计时器的电源．如图所示为实验中打出的一条纸带，A、B、C、D、E为计数点，相邻计数点间还有四个点没有画出，计数点间的距离如图所示．已知打点计时器的工作频率为50 Hz.则小车加速度a＝________ m/s2.(结果保留两位有效数字)(3)实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a －F图象，可能是图中的图线________(选填“甲”“乙”或“丙”)．[解析](1)实验时要控制：小车质量远大于砂桶和砂的总质量，分析所给数据可知，最合理的一组数据是C.(2)实验时应先接通电源，然后再释放小车；计数点间的时间间隔T＝0.02 s×5＝0.1 s，由题图所示纸带可知，小车的加速度a＝x3＋x4－(x1＋x2)4T2＝3.90＋3.39－2.89－2.404×0.12×10－2 m/s2＝0.50 m/s2.(3)不平衡摩擦力，小车受到的拉力小于砂桶的重力，在a—F图象的F轴上有截距，由a－F图象可知，应该是圈线丙．[答案](1)C(2)之前0.50(3)丙4．(2015·浙江温州一模)某实验小组利用如图甲所示的装置来探究“合外力一定时物体的加速度与其质量之间的关系”．(1)用游标卡尺测得遮光片的宽度如图乙所示，则遮光片的宽度d＝________.(2)安装好装置，用薄片适当垫起轨道右端，在不挂重物时，如果小车________，则表示已平衡摩擦力．(3)测出两个光电门中心之间的距离为L.将小车从图示位置静止释放，由数字计时器读出遮光条经过光电门A的时间t1和经过光电门B的时间t2，则小车加速度的表达式a＝________.(用以上字母表示)(4)保持合力不变，改变小车质量共做了6组实验，测得的实验数据如下表．为了更直观地分析数据得出结论，请在坐标纸上作出相应的图象．(5)[解析](1)10分度的游标卡尺，主尺上读出6 mm，游标尺上读出2×0.1 mm ＝0.2 mm，故遮光片的宽度为6.2 mm.(2)当小车做匀速直线运动时，表示已平衡摩擦力．本实验中即当小车经过两个光电门的时间相等时，表示已平衡摩擦力．(3)小车经过光电门A时的速度v A＝dt1，经过光电门B时的速度v B＝dt2，根据v2B－v2A＝2aL得a＝v2B－v2A2L＝⎝⎛⎭⎪⎫dt22－⎝⎛⎭⎪⎫dt122L.(4)以1m为横坐标，描点连线如图．(5)由图线可知，在误差允许的范围内，加速度与质量成反比．[答案](1)6.2 mm(2)小车经过两个光电门的时间相等(3)⎝⎛⎭⎪⎫dt22－⎝⎛⎭⎪⎫dt122L(4)见解析(5)在误差允许的范围内，加速度与质量成反比5．(2015·南昌调研)某实验小组利用如图甲所示的气垫导轨实验装置来探究合力一定时，物体的加速度与质量之间的关系．(1)做实验时，将滑块从图所示位置由静止释放，由数字计时器(图中未画出)可读出遮光条通过光电门1、2的时间分别为Δt1、Δt2；用刻度尺测得两个光电门中心之间的距离x，用游标卡尺测得遮光条宽度d.则滑块经过光电门1时的速度表达式v1＝________；滑块加速度的表达式a＝________(以上表达式均用已知字母表示)．如图乙所示，若用20分度的游标卡尺测量遮光条的宽度，其读数为________ mm.(2)为了保持滑块所受的合力不变，可改变滑块质量M和气垫导轨右端高度h(见图甲)．关于“改变滑块质量M和气垫导轨右端的高度h”的正确操作方法有()A．M增大时，h增大，以保持二者乘积增大B．M增大时，h减小，以保持二者乘积不变C．M减小时，h增大，以保持二者乘积不变D．M减小时，h减小，以保持二者乘积减小[解析](1)由速度的定义式可得滑块经过光电门1时的速度表达式v1＝dΔt1；经过光电门2时的速度表达式v2＝dΔt2；由2ax＝v 22－v21，解得滑块加速度的表达式a＝⎝⎛⎭⎪⎫dΔt22－⎝⎛⎭⎪⎫dΔt122x；游标卡尺主尺上读出8 mm，游标上第2刻度线与主尺对齐，即2×0.05 mm，游标卡尺读数为8 mm＋2×0.05 mm＝8.10 mm.(2)滑块沿斜面向下运动所受合力为Mg sinθ＝MghL，为了保持滑块所受的合力不变，M增大时，h减小，以保持二者乘积不变；或M减小时，h增大，以保持二者乘积不变，B、C正确．[答案](1)dΔt1⎝⎛⎭⎪⎫dΔt22－⎝⎛⎭⎪⎫dΔt122x8.10(2)BC6．(2015·吉大附中三模)某物理兴趣小组在一次探究活动中，想测量滑块和长木板之间的动摩擦因数．实验装置如图所示，一端装有定滑轮的表面粗糙的长木板固定在水平实验台上，木板上有一滑块；滑块左端与穿过打点计时器限位孔的纸带相连，右端固定一个轻小动滑轮；钩码和弹簧测力计通过绕在滑轮上的水平轻绳相连．放开钩码，滑块在长木板上做匀加速直线运动．实验时滑块加速运动，读出弹簧测力计的示数F，处理纸带，得到滑块运动的加速度a；改变钩码个数，重复实验；以弹簧测力计的示数F为纵轴，加速度a为横轴，得到的图象是一条斜率为k、纵轴截距为b的倾斜直线，如图所示．已知重力加速度为g，忽略滑轮与绳之间的摩擦，则滑块的质量M＝________；滑块和长木板之间的动摩擦因数μ＝________.[解析]据题意，对滑块受力分析，水平方向受到拉力为2F，还受到向左的摩擦力f，则有：2F－f＝ma，整理得到：F＝m2a＋f2，由此可知，图象的斜率为：m2＝k，则滑块质量为：m＝2k；摩擦力为：f2＝b，动摩擦因数为：μ＝2bmg＝bkg.[答案]2k b kg。
