腰轮流量计.

腰轮罗茨流量计常见的故障分析前言腰轮罗茨流量计是一种常见的液体和气体流量测量仪表，通常用于工业上流量测量。

但是在长时间运行过程中，腰轮罗茨流量计也可能会出现各种各样的故障。

本文将对腰轮罗茨流量计常见的故障进行分析，并提供相应的解决方法，以便读者更好地了解和维护这种仪表。

故障一：读数不准出现读数不准的情况，可能是由于以下原因导致：•泄漏：在腰轮罗茨流量计管路中出现泄漏，可能会影响仪表的正常读数。

解决方法是检查管道连接处是否密封，如有泄漏应及时修补。

•积聚污物：在腰轮罗茨流量计内部有积聚物质的情况，有可能会影响读数准确性。

解决方法是对仪表进行定期清洗，确保内部无杂物。

•零点漂移：在长期使用过程中，腰轮罗茨流量计的零点可能会发生漂移，导致读数不准。

解决方法是进行标定或更换传感器。

故障二：液体流量指示波动在液体流量测量中，腰轮罗茨流量计可能会出现流量指示波动的情况，可能是由以下原因导致：•流体粘度不一：在流体温度变化较大时，粘度不一可能会导致流量指示波动。

解决方法是稳定温度，控制流体温度。

•流体压力不稳：流体压力波动也可能是导致指示波动的原因之一。

解决方法是增加仪表前后的减压阀、节流阀等措施，稳定流体压力。

•流体气泡：液体中的气泡可能会造成流量指示波动。

解决方法是在管道中增加泄气阀、减震器等措施，将流体中的气泡完全排出。

故障三：气体流量指示不稳在气体流量测量中，腰轮罗茨流量计可能会出现流量指示不稳的情况，主要是由以下原因导致：•温度不一：气体温度变化可能会引起流量指示波动。

解决方法是控制气体温度，稳定温度。

•压力不稳：气体中的压力不稳可能会导致流量指示波动。

解决方法是增加仪表前后的减压阀、节流阀等措施，稳定气体压力。

•湍流：在管道中出现湍流，可能会导致气体流量波动。

解决方法是在管道前部增加稳压器，稳定气体流量。

故障四：校准参数错误测量仪表在正常使用过程中可能会出现校准参数错误的情况，主要原因如下：•误操作：错误使用校准程序，可能会导致校准参数错误。

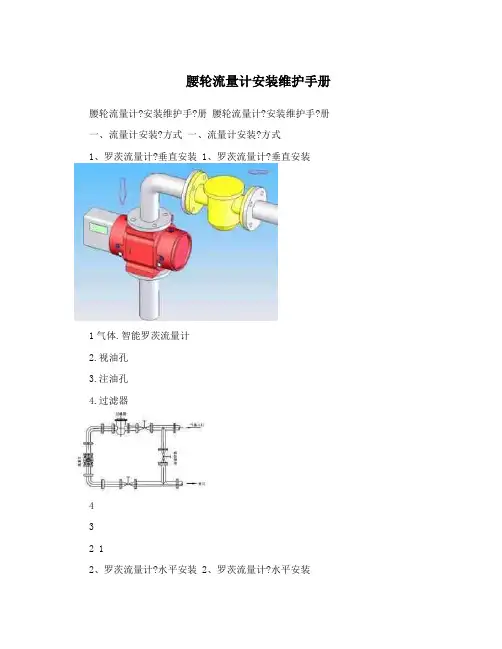

腰轮流量计安装维护手册腰轮流量计?安装维护手?册腰轮流量计?安装维护手?册一、流量计安装?方式一、流量计安装?方式1、罗茨流量计?垂直安装 1、罗茨流量计?垂直安装1气体.智能罗茨流量计2.视油孔3.注油孔4.过滤器432 12、罗茨流量计?水平安装 2、罗茨流量计?水平安装水平安装水平安装配IC卡控制器注明:推荐安装方式为垂直安装(有利于排污)，但中间需要焊接一段弯管段，需要仔细清洗管道内焊渣，对施工方要求较高。

同时也允许使用水平安装方式。

二、流量计安装?要求二、流量计安装?要求流量计务必要等间距、前后同轴、法兰面平行安装～合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

等距离L平行、同轴室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

三、流量计的使?用和维护三、流量计的使?用和维护1、防止快速启动?造成超流?量运行防止快速启动?造成超流?量运行ON OFF?ON必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口应缓慢开启阀门(开启时间不少于15s)，逐步增加流速。

2、加注润滑油 ?2、加注润滑油 ?- 流量计投入运行后，务必对流量计按要求加入专用润滑油～～～油位油位加油窥油中心窥油线换油，在使用过程中若发现润滑油发黑或油位高于视镜中心2mm，则说明油已变质或有杂质，此时应更换新的润滑油(通常换油周期为3,5年)。

2、过滤保护 2、过滤保护- 务必安装过滤装置- 定期清理过滤器内的脏物四、流量计清洗 ?四、流量计清洗 ?进气口进气口简单清洗简单清洗加油口加油口后端盖后端盖放油口放油口出气口出气口1. 第一步:将表内润滑油放掉，储存起来(可重复使用)，后端盖拆下。

如下图所示:2. 第二步:用干净的汽油或其他洗涤剂，灌入进气口，同时转动同步齿轮，不断循环清洗，直至转动灵活。

同步齿轮同步齿轮五、现场维修步?骤五、现场维修步?骤1、故障现象:表不计量故障图片显示:.无流量通过，检查供气压力，开阀调节流量。

气体腰轮流量计工作原理好嘞，今天咱们聊聊气体腰轮流量计的那些事儿。

这东西啊，听名字就挺神秘，其实说白了就是用来测量气体流量的一种工具。

想象一下，就像你家里那水龙头，打开的时候水哗哗流出来，你能想象它流得有多快吗？这就是流量计的工作了，专门帮你算计那些气体的流动速度。

气体腰轮流量计，听起来是不是有点拗口？它的构造呢，简单又有趣，里面有一个像轮子一样的东西，叫腰轮。

这个腰轮可不是普通的轮子，简直就是个“气体侦探”。

气体流过的时候，它就开始转动。

转得快，流量就大，转得慢，流量就小。

它就像一个小旋风，能把流量变化都记录下来。

你说，这不是太聪明了吗？而且这东西的工作原理也很简单。

气体通过流量计的时候，会给这个腰轮一个小推力，让它转动。

腰轮转动的速度跟气体的流量成正比。

就好比你骑自行车，风越大，你骑得越快，腰轮转得也越快。

咱们用个简单的比喻，腰轮就像是在玩“打转”，气体越多，它就越开心地转。

是不是感觉这玩意儿有点俏皮？气体腰轮流量计的好处还不少呢！它的精度很高，测量结果准确，让你对气体流量心中有数。

不管是工业生产，还是日常生活，这玩意儿都能派上用场。

你要是想了解工厂里气体使用情况，或者是想掌握家里烧气的用量，气体腰轮流量计绝对是个好帮手。

想想，省下来的气费可不少哦，真是能省就是能赚！维护起来也比较简单。

它不像那些复杂的设备，需要搞得稀里糊涂。

只要定期清理一下，基本上就能保持它的“年轻”。

你想想，像人一样，保持干净，才能保持活力嘛！而且这种流量计还不容易坏，耐用得很，真是个省心的好伙伴。

使用气体腰轮流量计的时候，最好还是要注意点。

虽然它很聪明，但也不能太过分。

比如说，气体的性质要稳定，别让它遇到大风大浪的情况。

这就像人一样，心情好、环境佳，才能发挥出最好的水平。

要是气体成分变化大，流量计就可能给你捣乱，导致测量不准。

可别到时候后悔哦，早知道就不该让它受累了。

气体腰轮流量计就像是现代工业的小助手，默默无闻地为咱们的生活提供便利。

腰轮流量计检定规程本规程适用于新制的、使用中和修理后的液体腰轮流量计(以下简称流量计)的检定．一、技术要求1 允许基本误差在遵守下列条件的情况下，流星计在规定流量范围内的允许基本误差，以流经流量计液体实际量的百分数表示，精度为0. 2级利0. 5级的流量计分别不超过±0. 2％；±0. 5％．1．1流量计的安装应符合说明书的要求．1．2检定时液体的流动应均匀，并无剧烈变化和波动．1．3检定时为防止杂物和气体进入流量计，在流量计进口端应装有过滤器和气体分离器．1．4当用电远传信号时，周围应无强烈磁场干扰．2 重复性误差在相同的试验条件和相同的流量下，流量计经多次测量，其示值的最大差值不应超过流量计允许基本误差绝对值之半．3 压力损失在最大流量时应不大于1. 2kgf／cm2，如果用粘度为3—5cp的轻质油，此时压力损失不应大于0. 4kgf／cm2．4检定时的温度4．1标准温度为20℃．4．2检定时的液体温度应尽量保持一致．4．3检定时流量计和标准装置中液体的温度要修正到同一温度．5 流量范围检定流量计时的流量范围应符合表1的规定．6 检定用的标准装置和附属设备6．1标准装置检定流量计的标准装置，应是下列标准装置中的一种：a标准体积管b液体流量标准装置(容积法)；c液体流量标准装置(质量法)．6．2附属设备a 数字计时计数器b 最小分度值为0. 1℃的温度计；c 0. 4级标准压力表；d 秒表；e 二等标准密度计；f 粘度计．7 用标准装置检定流量计时所用的试验液体，原则上应是流量计使用的工作液体，或与流量计工作液体粘度相接近的液体．但在不得已的情况下必须采用粘度差异很大的液体时，应进行粘度修正。

8标准装置的容量8．1标准体积管：为液体一小时内通过流量计最大校验流量的0. 5％以上的输送量．8．2容积法：不得小于校验流量一分钟的输送量．8．3质量法：不得小于校验流量一分钟的输送量．二、检定项目、要求和检定方法(一)外观检查和耐压强度试验9外观检查9．1流量计应附有使用说明书，说明书上应注明流量计的主要技术数据和使用中的注意事项．9．2流量计外壳应有指示被测液体流动方向的箭头．9．3流量计标牌上应标志出：a 制造厂名或厂标b 流量计名称和型号c 精度等级，d 公称压力e 被测液体适用的粘度范围，f 被测液体适用的温度范围；．8 出厂编号和制造年月；h 公称通径．9．4度盘：a 流量计度盘上应标志出制造厂名或厂标；b 流量计度盘上应标志出分度值的单位(l或m3)；c 流量计度盘上的字体应清晰、美观；d 流量计度盘上不应有擦伤、划痕、裂纹及其它影响读数和外观的缺陷．9．5指针：a流量计指针应顺时针方向转动；b流量计指针与分度线重叠部分，应在最短分度线长度的1／3--2／3范围内，指针头的宽度应不超过最短分度线宽度之半．9．6整个检定系统应具有良好的密封性，保证不泄漏．10耐压强度试验流量计的耐压强度试验，应将流量计装在压力泵上，应用工作介质在常温下，通入试验压力为被侩流量计公称压力的1．5倍的液压，历时五分钟，不应有渗漏现象．(二)示位检定11 基本误差和重复性的稳定基本误差的确定，应在流量标被装置上进行，标准装置的累积量误差应小于流量计允许基本误差的1／3．检定时至少在最大流量、最大流量的40％和最小流量三点进行，每点重复测量不少于三次．其基本误差按下式计算：式中：E一基本误差；Q指——被检流量计的指示值(1)；Q标——标推装置测得的容积值（1）流量计系数由下式计算：式中：——流量计系数．应用流量计系数和流量计示值经计算就可确定流量计实际输送量。

气体涡轮流量计和气体腰轮流量计的区别气体涡轮流量计与气体腰轮流量计的流量传感器的测量原理和结构有明显的不同，其计量的准确性都受叶轮（腰轮）、轴承的摩擦阻力矩、气体通过时产生的流动阻力矩和其它阻力矩影响。

1、气体涡轮流量计原理与结构
气体涡轮流量计是一种速度式流量计，安装使用时必须有足够长度的前后直管段。

测量原理为利用流体中的叶轮的旋转速度与流体速度成正比的数学关系，通过测量叶轮的转速来反映流量的大小，是目前流量仪表中成熟的高准确度的计量仪表。

主要包括内置整流器、涡轮叶片、传动机构、磁耦合传动机构、计数器等零部件，根据实际需要可选配低频脉冲、A1S高频脉冲发生器、A1R高频脉冲发生器等附加装置。

2、气体腰轮流量计原理与结构
气体腰轮流量计是一种容积式流量计，具有准确度高、量程比宽、高可靠性等特点，安装时对前后直管段要求不高。

测量原理为由一对“∞”字形转子即腰轮同步旋转，形成计量室，腰轮的转数与通过仪表的气体体积量成正比，腰轮旋转的圈数反映了气体通过的总量。

其结构组成主要包括腰轮转子、同步齿轮、永久润滑轴承、齿轮、磁耦合传动机构、计数器等零部件，根据实际需要可选配高频脉冲发生器等附加装置。

腰轮罗茨流量计的功能特点以及工作原理介绍流量计是工业生产中重要的计量设备之一，它可以对工艺流程中的流体进行高精度测量，提高生产效率和产品质量。

腰轮罗茨流量计（Wafer Roots flow meter）是一种用于测量高粘度液体的流量计，本文将为您介绍该设备的功能特点以及工作原理。

功能特点1.高精度：腰轮罗茨流量计的测量误差小，可达到0.3%以内，同时具有良好的稳定性和重复性。

2.安装方便：该流量计采用蒸汽孔连接方式，体积小，重量轻，易于安装和维护。

3.工作范围广：腰轮罗茨流量计可用于测量高粘度液体，在工作温度和压力范围内，粘度从0.3 mPa.s至100,000 mPa.s不等，广泛应用于石油化工、医药、食品、涂料等行业。

4.高流量容量：腰轮罗茨流量计具有较高的流量容量，在安装空间有限的情况下，可实现较高的流量测量。

5.可靠性高：该流量计的结构紧凑，使用寿命长，同时具备耐腐蚀、抗损耗等特点，因此在化工行业得到广泛应用，并获得用户的高度评价。

工作原理腰轮罗茨流量计的工作原理基于罗茨齿轮泵的拟合方式。

罗茨齿轮泵是由两个相互啮合的六叶行星式齿轮组成，当转速不同的两个齿轮啮合时，形成多个密封体积，每个体积由较小齿轮的两个齿和较大齿轮的一齿组成，在齿轮啮合区域内，随着齿轮转动，体积逐渐变小，压力逐渐升高，进而输送介质。

而腰轮罗茨流量计是根据罗茨齿轮泵的这一原理，通过在体积输出端和体积输入端分别焊接一个带有齿轮的转子，再将两个转子轴承支撑在支架上，形成转子啮合体系。

介质流经转子啮合体系时，由于齿轮的体积输出端和体积输入端的不同，会产生一定的压降，从而使转子发生旋转，输出方向生成了一定的转动惯量，以输出体积的增加量为单位，通过积分运算，就可以实现液体的流量测量。

总之，腰轮罗茨流量计适用于粘度较高的液体测量，其准确度高、使用寿命长、维护简便、成本低，已成为化工行业中不可或缺的技术装备。

气体腰轮流量计-全球百科
1、概述
天然气作为一种清洁、低排放的高效能源，已在国内大规模地发展，与之相关的天然气流量计也在各行各业中得到广泛应用。

气体腰轮流量计在整个过程中，主要用于内部计量和贸易计量，因此显得特别重要，在整个生命周期中，目前工商业的天然气流量计基本采用机械计数+电子显示或纯电子显示，由温度和压力参与补偿，转化为标准状态下的总量进行最终的贸易结算。

气体腰轮流量计一般由基表、压力传感器、温度传感器、流量传感器和积算器组成。

计量管理是企业经营管理的基础工作之一，是提高企业经济效益的重要手段，而气体腰轮流量计是天然气企业计量管理的核心业务。

体积修正仪作为流量计的重要组成部分，其运行情况对流量计计量准确性至关重要。

图1是一款气体腰轮流量计的整体外观图。

2、气体腰轮流量计的原理
气体腰轮流量计一般由一次仪表和燃气体积修正仪组成。

其中，一次仪表就是指流量计的机械流量计部分。

一次仪表需要通过流量传感器将机械信号转化为电信号，输入给积算器。

流量计中的压力传感器和温度传感器采集流量计管道中的压力和温度。

流量传感器将一次仪表测得的体积流量转化为流量，通过线路将压力、温度和流量传输给积算器换算，最终转化为标况总量用于贸易计量。

体积修正仪是指积算器和温度传感器或由积算器、温度传感器和压力
传感器组成，根据气体腰轮流量计测得的体积流量、燃气温度、压力和由气体组分相关的压缩因子转换系数等参数进行计算，将测量条件下的体积转换成基准条件下的体积，并进行积算、存储和显示的装置。

腰轮流量计1.概述腰轮流量计又称罗茨流量计，是容积式流量仪表，用于测量流经管道中的流体体积。

计量精度为0.2级、0.5级，是流量仪表中精确度最高的一种计量仪表，目前已有0.1级的高精度腰轮流量计面世，已开始进入市场。

腰轮流量计由于测量介质的不同分为气体腰轮流量计和液体腰轮流量计。

液体腰轮流量计占有较大的比重，通常所称的腰轮流量计大多是指液体腰轮流量计这一类。

由于腰轮流量计的高精度性能，已日益成为油品用户最主要的计量仪表之一。

特别是原油计量，腰轮流量计是最佳的首选品之一。

最近食品和化工行业也开始使用腰轮流量计.腰轮流量计，利用机械测量元件——腰轮转子，将流体连续不断地分割成单个的流体体积，根据计量室逐次重复地充满和排放该体积的次数来测量流体体的总量，通过与转子轴相连的传动机构、精度调整机构将旋转次数传递到计数器，计数器可现场指示流体的总量；也可根据需要将旋转次数变成电脉冲信号，远传给显示仪表或计算机，实现远距离流量计算功能。

近年来随着计算机技术的飞跃发展，市场已出现将微机技术应用于腰轮流量计的尝试，它充分利用单片机强大的计算功能和高速运算速度，将原机械表头部分的减速传动机构,精度调整机构，机械计数器，光电脉冲发讯器，四部分简化成一体型电子表头，用LCD液晶显示的方式显示出累积流量和瞬时流量，采用电子表头不仅结构简单，而且可对腰轮流量计的非线性进行修正，进而可提高其计量精度。

2.主要特点和技术指标2.1主要特点a.精确度高。

腰轮流量计是用两个（或四个）摆线型腰轮与壳体形成计量室进行流量测量的容积式流量计。

精确的间隙，先进的生产工艺，保证了极高的计量精确度，基本误差极限不仅可达±0.2％，必要时还可达到±0.1％以内。

b.无接触旋转，重复性好。

摆线型腰轮运转时互相不接触，避免互相磨损；即使更换轴承和其它零件，亦不会改变腰轮间的间隙值，从而保证了流量计有良好的重复性。

c.振动和噪音小。

腰轮罗茨流量计的相关参数腰轮罗茨流量计是一种常用的流量计，可以用于测量气体或液体在管道中的流量。

在使用腰轮罗茨流量计时，需要了解一些相关参数，以确保测量结果的准确性。

测量范围腰轮罗茨流量计的测量范围是指它能够测量的流量范围，通常以标称流量来表示。

标称流量是指在标准状态下，流量计能够稳定测量的最大流量值。

例如，标称流量为100 m3/h的腰轮罗茨流量计，表示在标准状态下，其能够稳定地测量100 m3/h以下的流量。

精度等级精度等级是腰轮罗茨流量计的另一个重要参数。

精度等级反映流量计的测量准确度，通常用一个百分比数值来表示。

例如，一个精度等级为1%的流量计，在测量100 m3/h的流量时，其最大误差为1 m3/h。

接口尺寸接口尺寸也是腰轮罗茨流量计的重要参数之一。

它指的是流量计与管道连接的接口尺寸。

接口尺寸的大小对于流量计的使用非常重要，因为尺寸不当会导致流量计无法正常运行或测量误差增大。

测量介质腰轮罗茨流量计的测量介质包括气体和液体。

在测量介质时，需要考虑介质的物理和化学性质，以及对流量计的影响。

例如，在测量液体时，流体黏度、密度、温度等参数都会影响测量结果，因此需要进行针对性的校准或修正。

安装位置腰轮罗茨流量计的安装位置也是影响测量准确度的重要因素之一。

在实际应用中，应尽可能选择平直且无扰流的管道段进行安装，避免出现气泡、液面不平等等现象，以确保测量结果的准确性和稳定性。

温度和压力温度和压力是腰轮罗茨流量计的基本参数之一。

在测量过程中，温度和压力变化会对测量结果产生影响。

因此需要根据实际应用情况选择合适的温度和压力传感器或采集装置，及时记录温度和压力变化值，以便对测量结果进行修正或校准。

总结腰轮罗茨流量计是一种可靠、高精度的流量计，广泛应用于化工、石化、炼油、食品等行业。

在使用流量计时，需要了解其相关参数，以确保测量结果的准确性。

测量范围、精度等级、接口尺寸、测量介质、安装位置、温度和压力都是需要考虑的因素。
