各种流量计对比表

常用流量计之间的比较流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。

差压流量计（DP）这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。

DP流量计可用于测量大多数液体、气体和蒸汽的流速。

DP流量计没有移动部分，应用广泛，易于使用。

但堵塞后，它会产生压力损失，影响精确度。

流量测量的精确度取决于压力表的精确度。

容积流量计（PD）PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。

叶轮、齿轮、活塞或孔板等用以分流流体。

PD 流量计的精确度较高，是测量粘性液体的几种方法之一。

但是它也会产生不可恢复的压力误差，以及需装有移动部件。

涡轮流量计当流体流经涡轮流量计时，流体使转子旋转。

转子的旋转速度与流体的速度相关。

通过转子感受到的流体平均流速,推导出流量或总量。

涡轮流量计可精确地测量洁净的液体和气体。

像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。

电磁流量计具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。

电磁流量计没有移动部件，不受流体的影响。

在满管时测量导电性液体精确度很高。

电磁流量计可用于测量浆状流体的流速。

超声流量计传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。

像其他速度测量计一样，是测量体积流量的仪表。

它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。

它适用于几乎所有的液体，包括浆体，精确度高。

但管道的污浊会影响精确度。

涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。

涡街流量计适用与测量液体、气体或蒸汽。

它没有移动部件，也没有污垢问题。

涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。

热式质量流量计通过测量流体的温度的升高或热传感器降低来测量流体速度。

热式质量流量计没有移动部件或孔，能精确测量气体的流量。

热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。

1 前言天然气的计量按用途分为气田计量、输气干线贸易计量、城市门站和城市天然气用户贸易计量等部分。

2002年至2004年北京市公用事业科研所通过对北京市天然气用户在用的贸易计量流量计进行抽样检测，分析数据，提出有关城市天然气贸易计量流量计的选型建议。

城市天然气用户计量所使用的流量计是多种多样的，主要有涡轮、旋进漩涡、腰轮、膜式(包括商用和民用)。

燃气用户多种多样，既有工业企业用户，又有城市公用事业用户、商业用户，还有居民用户，它是一个复杂的用户群，使用情况各不相同。

贸易计量是天然气供需双方结算的凭证，因此，面对如此众多品种的流量计，如何选择合适的流量计，如何安装和维护管理流量计，对供需双方都很重要。

2 常用各类天然气流量计的选型依据2．1 城市天然气用户流量计选型需要考虑的因素由于流量计的种类多、且性能各不相同，安装现场各不相同，因此，选型时必须同时考虑各种因素，具体如下：首先，了解各类流量计的计量特点，包括其原理、精度、范围度、压力损失、是否具备温度压力修正、所配套的智能积算仪的功能等；其次，明确工况，包括环境的温湿度、周围设备的噪声、电磁干扰情况、安装空间以及天然气介质的压力、温度、清洁度、组分等；同时还得考虑经济因素。

2．2 选型步骤要想选型合适，必须了解流量计性能质量和被测量介质工况，即熟悉各类常用流量计的特性和适用范围，并掌握被计量燃气设备的有关参数及工况条件。

图1为选型步骤。

图1 选型步骤图2．3 流量计类型的选择表1列出了各类流量计有关特性对比表，流量计选型可供参考。

选型必须同时考虑到多种因素，并且还得分清主次，综合分析，才能找到合适的流量计类型。

3 流量计规格的选择3．1 几种流量计典型特性曲线所谓误差特性，就是流量计的误差值与流量测量值之间的关系。

讨论误差特性，就是讨论和研究测量误差值随流量测量值变化而变化的趋势。

3．2 涡轮流量计规格的选择3．2．1 流量范围上限该种流量计一般使用在锅炉房，锅炉最大流量选在流量计进入精度的最大流量(Q max)的0．6倍～0．8倍之间，因为锅炉一般有大小火之分，小火一般为大火的三分之一到二分之一之间(最低到十分之一)，如果锅炉最大耗气量为涡轮流量计Q max的0．6倍，那么锅炉最小耗气量就在Q max的0．2倍～0．3倍之间，正好避开了特性曲线的拐点；从另一方面来说，锅炉最大耗气量选在涡轮流量计Q max的0．8倍左右，在设备启动或管路流量、压力发生脉动时，可避免超量程使用，从而延长流量计的使用寿命。

常见流量计选型对比测量特点两端装有检测线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。

LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。

采用均压环、一体型结构。

积式流量计的一种。

在一根由下向上扩大的垂直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。

在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。

金属管浮子流量计主要由三大部分组成a、指示器(智能型指示器，就地指示器)b、浮子c、锥形测量室无强腐蚀性、食品、油，柴油等液体。

液体涡轮流量计由涡轮和装于外部的检脉冲器构成，液体流进涡轮，引起转子旋转，特定的内径使转子转速直接与流量成比例。

缺点介绍：蒸气等多种介质。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡煤水浆、双氧水、（一体）式电磁流量计由传感器和转换器两部分构成。

它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

超声波流量计采用时差式测量原理：一个探头发射信收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。

空气流量计是根据法拉第电磁感应定律进行流量测量的流量计矿浆的流体流量。

燃气流量计量仪表特性对比摘要：论述了气体涡轮流量计、旋进式流量计、气体腰轮流量计、膜式燃气表的工作原理特点及主要技术参数，并对几种常用流量计量表的特性进行了对比。

关键词：燃气流量计量仪表；原理；主要技术参数；特性对比一、前言目前燃气计量广泛使用的计量仪表是多种多样的，主要有气体涡轮流量计、旋进式流量计、气体腰轮流量计、膜式燃气表等。

燃气用户主要有以下这些类用户：门站交接计量、工业用户、商业用户、居民用户以及各级调压站及工艺计量。

它是一个复杂的用户群，使用情况各不相同。

因此，面对众多的各类用户，要选择合适的流量计量仪表，就必须要了解各类仪表的特性。

二、燃气流量计量仪表简介下面分别阐述这些流量计量仪表的原理、特点及主要技术参数。

（一）气体涡轮流量计气体涡轮流量计的工作原理：当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和磨擦力矩开始转动。

涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过机械传动及磁耦合联接传送至字轮计数器，直接测量气体的工况体积总量，并通过配置流量补偿仪，测量气体的温度、压力、标准体积流量和总量。

1.精度选用气体涡轮流量计主要是看中其高精度。

目前气体涡轮流量计：国际市场为±0.5%R和±1.0%R，国内市场为±1%R和±1.5%R以上精度指范围度6：1或10：1。

若缩小范围度可提高精确度，若定点使用，在实流校准条件下精确度可大为提高。

对于贸易交接计量，常配备在线校验装置，以便定期进行校验。

2.对流体的要求气体涡轮流量计对流体的要求为洁净（或基本洁净）、单相及低粘度，没有较大的颗粒、纤维等杂质。

3.安装条件方面气体涡轮流量计对管道内流速分布畸变及旋转流量是敏感的，进入传感器应力充分发展管流，因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器。

气体罗茨流量计和涡轮流量计的原理对比
气体罗茨流量计和涡轮流量计都是对气体流量测量非常重要的仪表。

有些时候我们可能会遇到一个非常严峻的问题，就是罗茨流量计和涡轮流量计要选择哪一个。

今天我们就原理来给大家讲解一下两种流量计的区别。

1、罗茨流量计是容积式流量计，是燃气经过流量计带动2个互相啮合的8字形转子，每个转子每转动一周就排出一定量的气体，从而达到计量的目的，但罗茨表的安装要求很高，一点杂质及灰尘者都会阻碍流量计的转动，最好是垂直安装，也可以平衡安装，但要多加注润滑油。

不利于流量计的自行清洁，在大型用气单位或不能停气的单位不推广使用。

没有安装直管的要求，可以在前直接安过滤器。

2、涡轮流量计是速度式流量计，是气体流经流量计时，经导流带动涡轮转动，从而带动机械表转动经压力，温度补偿后得到总量，涡轮流量计轴承一般是不需要维护的，在连衣续供气及不能停气的大型单位用的比较多，对用气量小的单位计量误差偏大。

前后要有直管的安装要求。

超声波流量计和电磁式流量计的性能对比超声波流量计和电磁式流量计都是通用的高精度计量仪表，得到了中国技术监督检验检疫总局及其他国际相应检测机构的认可。

流量计是一种高精度的计量仪表，使用环境恶劣，24小时不间断地运行，生产厂家需要有足够的经验和能力才能保证所生产的设备适用各种工况。

有的厂家生产经验缺乏，质量不过关，不能因为这类厂家使用效果差而影响该类的产品信誉。

聪明的管理者会选择信誉好的厂家，来保证所使用的流量计可靠稳定的运行，精确的计量。

电磁流量计特点：1）电磁流量计的传感器结构简单，测量管内没有可运动部件，也没有任何阻碍流体流动的节流部件。

2）可测量脏污介质、腐蚀性介质及悬浊性液固两相流的流量，不能测量不导电的流体。

3）电磁流量计的输出只与被测介质的平均流速成正比。

4）电磁流量计无机械惯性，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

5）准确度为0.5级，经实验室标定后可达0.25级。

6）电磁流量计容易受到电磁干扰，有零点漂移，需要2年标定一次。

7）电磁流量计安装复杂，配套设备需要伸缩节和节制阀。

超声波流量计特点：1）流量计安装管段内无运动部件，不会阻碍流体运动。

2）不受被测介质的电导、温度和压力的影响。

3）横向流校正。

4）测量管径范围广，管径从0.25米的小管道到管径达20米的大管道。

5）流速范围广，流速从0.02m/s到20m/s都可测，并满足测量精度的要求。

6）可测双向流，具有温度测量功能，可对流速进行标定，具有自诊断功能。

7）可在线干式标定。

8）超声波流量计在线不停水安装、维护、检定。

维护简单，不影响生产。

9）超声波流量计安装管段前后无需安装阀门和伸缩节，安装简单，节省资金。

10）准确度为0.5级。

11）稳定性好，无零点漂移，不受外部电磁等因素干扰，可6年检定一次。

事实上，当对电磁流量计的优缺点予以全面认识并同相关的流量计做了一番比较之后，便不难发现，在许多情况下，使用超声波流量计，在计量效果和性价比方面，比使用电磁流量计更要好一些。

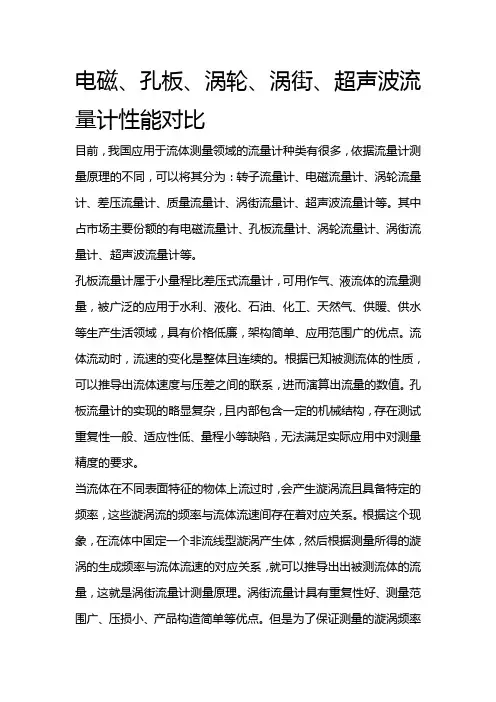

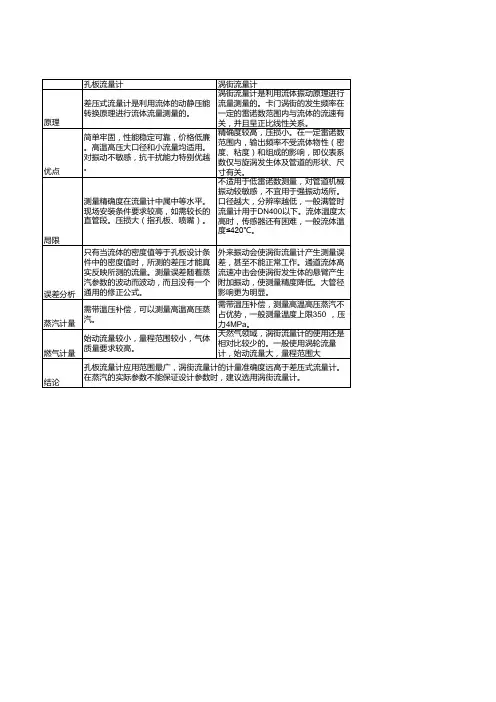

电磁、孔板、涡轮、涡街、超声波流量计性能对比目前，我国应用于流体测量领域的流量计种类有很多，依据流量计测量原理的不同，可以将其分为：转子流量计、电磁流量计、涡轮流量计、差压流量计、质量流量计、涡街流量计、超声波流量计等。

其中占市场主要份额的有电磁流量计、孔板流量计、涡轮流量计、涡街流量计、超声波流量计等。

孔板流量计属于小量程比差压式流量计，可用作气、液流体的流量测量，被广泛的应用于水利、液化、石油、化工、天然气、供暖、供水等生产生活领域，具有价格低廉，架构简单、应用范围广的优点。

流体流动时，流速的变化是整体且连续的。

根据已知被测流体的性质，可以推导出流体速度与压差之间的联系，进而演算出流量的数值。

孔板流量计的实现的略显复杂，且内部包含一定的机械结构，存在测试重复性一般、适应性低、量程小等缺陷，无法满足实际应用中对测量精度的要求。

当流体在不同表面特征的物体上流过时，会产生漩涡流且具备特定的频率，这些漩涡流的频率与流体流速间存在着对应关系。

根据这个现象，在流体中固定一个非流线型漩涡产生体，然后根据测量所得的漩涡的生成频率与流体流速的对应关系，就可以推导出出被测流体的流量，这就是涡街流量计测量原理。

涡街流量计具有重复性好、测量范围广、压损小、产品构造简单等优点。

但是为了保证测量的漩涡频率稳定，流量测量点的上下游都需要有足够长的直管段，对安装条件要求比较高。

涡轮流量计本质上是一种磁生电装置，测量流量时需要将涡轮放置在被测流体中，在流体的冲击下，涡轮会发生转动进而做切割磁感线运动并产生相当的电量。

因为产生电量与涡轮转动速度成正比，根据相关计算公式就可以求出流体的流速并转化成流量的测量。

涡轮流量计具有测量精度高、结果重复性好、构造简单等优点。

但其现场安装时需要进行损管操作，维护难度高，流体流速需保持平稳，而且流体中的杂质也会对其测量精度产生影响，环境适用性低。

电磁流量计的测量原理是法拉第电磁感应定律，通过测量导电流体中的电动势变化间接测出所测流体的流量。

序号项目第一代热表（机械表）第二代热表（超声波表）第三代热表（SST创新技术）1流量计发展情况1 用热水表或冷水表改装做为旋翼式热量表流量计机表，工艺粗糙，误差较大,由于国内水质太差，其长期可靠性根本经不起实际工况考验，不符合计量使用，但价格较低，有一定市场。

2 国家采取热计量后，各地的热计量表生产企业如雨后春笋般一下子冒出来几百家，其技术基本是大家相互模仿，没有真正投入研究，其产品基本属于拼凑组装，采用伪劣传感器电子元件，跑、冒、滴、漏时有发生，性能根本无法投入到实际计量中使用，很多生产厂家为了省钱甚至没有真正进行出厂检测环节。

3 积分仪部分基本属于拿来主意拼装而成，密封性极差。

4 经销商销售较多，鱼龙混杂，售后服务问题较多。

5 热量表安装上后会在一定程度上影响供热，不太适合于国内的供热水系统1 超声波流量计技术源于欧洲，目前大规模的应用于在自来水表的流量检测，随着第一代热量表的问题暴露后，多个厂家开始研究和仿制超声波流量检测技术，并用于热量表的流量检测中。

2 超声波表技术在国内的应用发现，供热系统的水质会引起超声波反射片腐蚀积垢，并引起超声波信号变弱甚至信号丢失的问题，导致无法计量。

3 超声波检测技术在供热系统的应用还需要进一步的完善，否则将会在热量表进入计费阶段引起不必要的麻烦。

4 超声波热量表在实际使用中对供热的影响较小，但由于结垢的问题，热量表流量计需要定期进行清洗，需要投入大量的人力物力。

超声波热量表在一定程度上满足了供热的目标但计量目标却很难实现。

1 SST技术是通过总结第一代和第二代热量表的共同优缺点，全新开发的新技术热量表。

2 SST技术是一种全新材料生产的符合中国供热水质的新型产品，其特点是：防水性强、防堵塞、寿命长、压损小、安装方便、无磁材料、对称结构、直通管路、横向双置信号采集系统、任意方向安装。

3 采用无磁技术进行流量检测，能有效的防止水质不好对信号传输的影响4 SST技术热量表在应用中对供热不会有影响，同时稳定的信号处理方式能实现长久的精准计量，同时满足了供热、计量的双重目标。

德尔塔巴流量计与其它均速管流量计的对比简表参数比较 双龟翼型T 型巴子弹头型对比结果代表产品 德尔塔巴流量计 阿牛巴威力巴/ 生产厂商德国Systec controls 美国罗斯蒙特Rosemount ®美国VERIS 公司皆为进口产品在中国的产品源头 深圳万讯自控股份有限公司艾默生过程控制有限公司（中国） 上海威力巴仪表有限公司/探头截面和同类产品相比，德尔塔巴不但有明显的高低压分界点，其探头的加速段面对流体产生平均3倍的加速效果，能产生大而稳定的差压，是其它产品不可比拟的优势。

探头材料 1.4571316L316L316L 和1.4571的机械性能虽然近似，但是机械性能近似不等于抗腐蚀性一致，1.4571含钛，抗腐蚀性能更强，且钛是焊接的稳定化元素。

探头分类 DF8/DF10/DF25/DF50 1号探头/2号探头/3号探头 5号探头/10号探头/15号探头 /探头取压孔 取压孔8mm ，孔间距非均匀 取压缝隙2.5mm 取压孔4mm ，孔间距均匀 德尔塔巴具有优秀的防堵及自清洗功能。

精度指标 优于±1% 流量大小的±0.8% ±1% 脱离直管段要求单纯谈精度毫无意义。

工艺现场的直管段不足会造成测量精度的下降，直管段严重不足时甚至会影响到对流量趋势变化的准确计量，给生产控制带来极大的困扰。

在相同的工况下，尤其在直管段不足的工艺场合，德尔塔巴流量计更容易获得测量精度和测量稳定性的保障。

重复性指标±0.1%±0.1%±0.1%1%精度对直管段的要求1、前后单弯管道2、前后双弯3、双弯不在一个平面1、前后单弯 前4后3 前8后3 前7后32、前后双弯 前4后3 前11后3 前9后33、双弯异面前7后3 前23后3 前18后3 量程比 30：110：1或更佳 大于10：1 确保其精度等级的量程范围更广。

温度范围 -200℃～1240℃ -184℃～677℃ -180℃～550℃ 德尔塔巴流量计的温度压力范围远远大于其它同类产品。

各种天然气流量计的性能对比
天然气流量计是由很多种可以测量天然气的流量计组成的。

它们都有测量天然气流量的功能。

但是我们在要选择天然气流量计之前，首先要知道它的分类，以及每一种流量计的性能。

目前市场上适合作为天然气测量的流量计种类比较多，基本上能测量气体的流量计都可以。

最常用的比如孔板流量计、气体涡轮流量计、涡街流量计、旋进旋涡流量计、气体腰轮流量计、靶式流量计等。

其中用量最多的为气体涡轮流量计、涡街流量计、旋进旋涡流量计和气体腰轮流量计。

1、气体涡轮流量计经过多年的发展，标准规范已经十分完备。

在西方一些国家甚至已经被规定为法定天然气流量计。

可见气体涡轮流量计在测量天然气方面具有优越的性能。

唯一的不足之处是它测量的天然气清洁度要求比较高。

2、涡街流量计和旋进旋涡流量计在测量原理上基本相同，不同的是在旋进旋涡流量计压损比较大并且要求直管段比涡街流量计长。

涡街流量计则不易安装在震动比较大的地方。

3、气体腰轮流量计使用历史悠久，是用量巨大的天然气流量计，有完备的标准规范。

精度适中，流量范围特宽(150：1)，适于中小流量范围，直读式，无需外能源及无需直管段等等。

除了这几种还有超声波流量计也在测量天然气方面崭露头角。

精度也还可以，不过就是价格比较昂贵性价比不好。

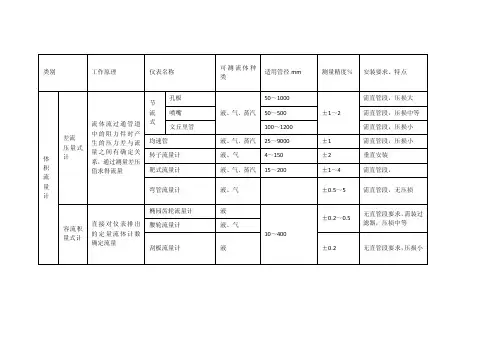

流量计性能对表1、气体流量计对比表类别流量范围最小流量脏粘口径工作压力工作温度安装要求体积成本寿命容积式计量表椭圆齿轮1：50 0.8~ 影响10-250 10 80 需过滤器重中中涡轮1：20 5~ 影响4-250 6.4 120 水平中中较低靶式流量计大小流量优1：101：30 0.02或更小不影响6-4000 70-196-+700 需直管段小中长日新流量旋涡流量计旋进型1：12.5 1.2~ 影响50-150 1.6 60 需直管段中中长转子流量计玻璃管1：10 0.12~ 影响 1.5-100 1.6 120 必须垂直轻低中金属管1：10 0.05~ 影响15-150 6.4 150 同上中中长差压流量计阿牛巴1：5 5~ 不影响15-1000 20 500 需直管段小低长靶式流量计与阿牛巴流量计对比（一）测量原理不同：阿牛巴流量计也叫均速管流量计，它是一根沿直径插入管道中的空金属杆，在迎向流体流动方向有成对的测压孔，一般是两对，也有一对或多对。

迎着流面的多点测压孔测量的是正压，背着流面的多点测压孔测量的是负压。

阿牛巴流量计是利用测量流体的前后压差来实现流量的测量。

靶式流量计工作原理，在测量管（仪表壳体）中心同轴放置测量受力元件，当被测介质以一定速度（m/s）流动时，其自身产生相对应的动能直接作用于受力元件，及其流速在受力元件的分离产生压差而形成的作用力，这个力反映了气体流量的大小。

因此，在测量原理上，靶式流量计是动能加差压相结合运算出的结果，得出的流量，而阿牛巴流量计是计算前后压差得出的流量。

（二）测量元件对比：在冶金企业生产中，无论是高炉煤气还是转炉煤气，水分、灰尘等杂质含量都比较高，容易产生凝聚沉积物。

另外煤气管道管径大、运行压力小，管道内煤气流速小，流量测量难度大。

阿牛巴流量计在测量中，流体对迎面取压也的边缘磨损会对流量系数逐渐发生改变，这与孔板锐边磨蚀相似，造成性能不稳定，在测量脏污气体时，取压孔容易堵塞，由测量原理知道它测的是正对流体前后的压差，堵塞以后造成差压值不断减小，降低了测量准确度。

流量计液位比记录表一、流量计液位比记录表简介流量计液位比记录表是一种用于记录流量计和液位计测量数据的表格，它可以帮助工作人员实时监测和分析液体输送过程中的流量和液位变化情况。

这种记录表在化工、石油、食品等行业中具有广泛的应用。

二、流量计液位比记录表的填写方法1.在表格标题栏填写项目名称、测量时间等相关信息。

2.分别在表格的相应位置填写流量计和液位计的读数。

3.如果需要，可以在表格下方添加注释，解释数据异常的原因或其他需要注意的事项。

三、流量计液位比记录表的应用场景1.监测液体输送过程中的流量和液位变化，以确保生产过程的稳定运行。

2.分析液体输送系统的性能，为优化生产流程提供数据支持。

3.监测和评估液位计和流量计的测量准确性，及时发现设备故障。

四、流量计液位比记录表的实用价值1.实时监测液体输送过程中的关键参数，提高生产过程的安全性。

2.分析流量计和液位计的数据，有助于发现潜在的设备问题和生产瓶颈。

3.为企业提供优化生产流程、降低生产成本的数据支持。

五、如何正确分析流量计液位比记录表数据1.对比不同时间段的数据，观察流量和液位的变化趋势。

2.分析数据波动的原因，如物料输送速度、设备性能等。

3.根据数据分析结果，提出改进措施，提高生产效率。

六、提高流量计液位比记录表准确性的措施1.定期对流量计和液位计进行校准，确保测量数据的准确性。

2.加强现场设备的维护和管理，降低设备故障率。

3.培训操作人员，提高他们在数据记录过程中的规范性。

七、总结流量计液位比记录表在液体输送行业的应用具有重要意义。

通过正确填写和分析记录表，可以实时监测和评估液体输送过程中的关键参数，为企业优化生产流程、提高生产效率提供数据支持。
