溶解氧使用说明书

便携式溶解氧仪使用说明一、方法原理测定溶解氧的电极由一个附有感应器的薄膜和一个温度测量及补偿的内置热敏电阻组成。

电极的可渗透薄膜为选择性薄膜，把待测水样和感应器隔开，水和可溶性物质不能透过，只允许氧气通过。

当给感应器供应电压时，氧气穿过薄膜发生还原反应，产生微弱的扩散电流，通过测量电流值可测定溶解氧浓度。

二、仪器便携式溶解氧仪。

三、水样测定1、电极准备所有新购买的溶解氧探头都是干燥的，使用之前必须加入电极填充液，再与仪器连接。

连接步骤如下：①按仪器说明书装配电极。

②在电极中加入电极填充液。

③将薄膜轻轻旋到电极上。

④用指尖轻击电极的边缘，确保电极内无气泡，为避免损坏薄膜，不要直接拍击薄膜的底部。

⑤确保橡胶O型环准确地位于膜盖内。

⑥将感应器面朝下，顺时针方向旋拧膜盖，一些电解液将会溢出。

当不使用时，套上随机提供的薄膜保护盖。

2、电极极化校准过程电极在处于大约800mV固定电压的强度下极化。

电极极化对测量结果的重现性是很重要的，随着电极被适当地极化，通过感应器膜的氧气将溶解于电极中的电解液，并被不断的消耗。

如果极化过程中断，电解质中的氧就会不断地增加，直到与外部溶液中的溶解氧达到平衡，如果使用未极化的电极，测量值将是外部溶液和电解质的溶质中溶解氧之和，这个结果是错误的。

在电极极化时，要盖上白色塑料保护盖(在校准和测量时去掉)。

①按ON／OFF，打开仪器。

②字母“COND”出现在显示屏上，表示电极进行自动调整(极化)。

③等待20min，确保电极达到稳定。

④仪器将自动使自身极化为精确的饱和值，大约lmin后，显示屏将显示“100％”和小字“SAMPLE”，表示极化校准己完成。

注：当电极、薄膜或电解液发生变化时，一定要重新进行极化校准。

⑤如果在校准过程中，想要退出校准模式，再次按下CAL键即可。

⑥按RANGE键，可将仪器从饱和百分比(％)转换到mg/L状态(不须再重新校准)。

3、样品测量仪器校准完毕后，将电极浸入被测水样中，同时确保温度感应部分也浸入到水样中，如果要显示饱和百分比(％)，按RANGE键转换到饱和百分比(％)状态。

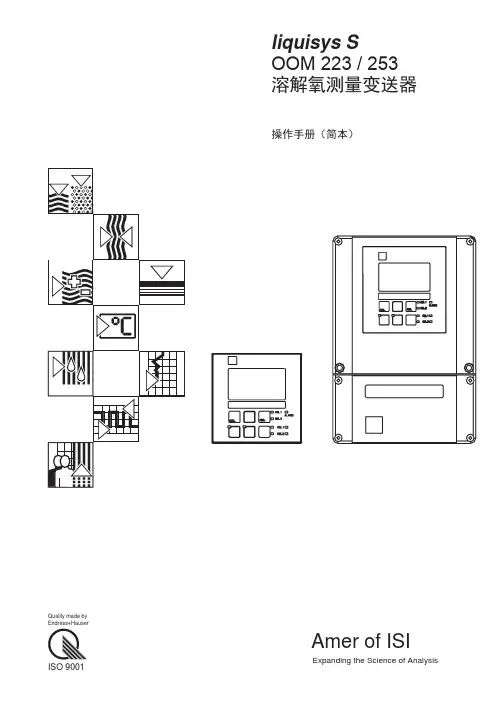

liquisys SOOM 223 /253溶解氧测量变送器操作手册（简本）Quality made byEndress+HauserAmer of ISIExpanding the Science of Analysis５．１开始上电后（确定与电源连接）用户必须选择以下三个功能组１功能组ＳＥＲＶＩＣＥ（Ｓ）２功能组ＳＥＴＵＰ１（Ａ）Ｓ１选择语言随后退出该功能组在此组中调整所有的参数参阅５．２．１节３功能组ＳＥＴＵＰ２（Ｂ）在此组中调整所有的参数参阅５．２．２节其它组态选项会在随后的章节中解释５．２．系统组态利用功能组ＳＥＴＵＰ１和ＳＥＴＵＰ２来组态系统，在这两个功能组中可以选择测量类型和电极还可以设定温度测量这两个功能组的所有参数都将被设定用于避免测量错误或故障５．２．１．ＳＥＴＵＰ１５．２．２．ＳＥＴＵＰ２５．３．电流输出CURRENT OUTPUT功能组 用于组态几个独立的输出或者是线性的（０２（１））或者是输入用户自定义的电流输出特性（０２（３））而电流输出值可以被模拟用于检查电流输出正常与否（０２（２））０２（２）０．０１０．０．．．６０．０－１０．０．．．６０．００２（１）０２（３）．即使所有的错误被禁止在这里选择一个出错代码它将触发一个报警信号错误的选择是通过错误代码的表格出厂设置５．４监视功能监视功能是用于定义不同的报警以及设置输出触点每个单独的错误能被定义为有效或无效（在触点或一个错误的电流）一个报警可以被定义为激活一个清洗功能如果设置为ｎｏ设置（例如报警延时）也将无效设置将自动保留ｎ误根据不同的错误出错电流将被设成有效或禁止．．．Ｒ根据Ｆ２中的单位选择或ＡＣ＋ＣＣ，报警延时为有效５．４．２检测ｏｆｆ此项不出现ｏｆｆ对应于ＡＣ０．１ｍｇ／ｌｂ５．５．４化学清洗功能就像定时器功能化学清洗也能被定义执行一个清洗周期然而化学清洗支持不同的清洗和冲洗的间隔时间因而具有不同重复周期的不规则的清洗是可能的而且带有后冲洗时间的清洗时间也能被单独地定义５．５继电器触点的组态化学清洗功能只能使用Ｒｅｌａｙ３和４清洗进程中止总是伴随一个后冲洗时间当Ｅｃｏｎｏｍｙ被选择清洗只能用水注最大值触点（复位点或最小值触点（复位点翻转点）功能当报警的阈值被超过个报警（注意报警延时）表配备了附加包裹时继电器（翻转值复位值）值继电器（翻转值一旦产生偏差（正或负偏每次ｈｏｌｄ将会把积分设定成０ｈｏｌｄ可以在Ｓ２中被取消但脉冲长度用于电磁阀了脉冲长度频率的时候当选择了脉冲长度则的（例如周５．６服务回到测量菜单用＋－数字键回到测量菜单用＋－数字键５．７Ｅ＋Ｈ服务５．８界面０．．．１５５．９标定这个功能组用于标定变送器传感器可以在空气或介质中标定注如果标定过程被同时按＋－键所中断的话（返回Ｃ１１３或Ｃ１２４）或如果标定失败则以前的标定数据将被恢复标定错误将以ＥＲＲ及由标记闪烁的形式来表示重复标定只能选ｎｏ如果ｙｅｓ／ｎｏ返回测量状态１４０％ｅｒｒｏｒ１％）如果超出７．１维护和发现并修理故障的含义维护意思就是保证操作的安全性和整个测量系统的可靠性所需要作的工作ＣＯＭ２２３／２５３的维护包括－标定（参阅５．９节）－清洗的配置和传感器清洗－检查电缆与连接７．维护和发现并修理故障ＣＯＭ２２３／２５３和测量系统的故障修理可以参考７．３节的故障修理表格来进行指在仪表中测量可以在没有干扰的情况下进行（查阅第８章ＣｏｒｒｅｃｔｉｖｅＭａｉｎｔｅｎａｎｃｅ，仪表硬件的故障）故障消除意思是确定故障的原因并加以消除７．２安全说明警告请考虑到对仪表的维修可能会对过程控制系统和过程本身产生影响警告当在维护或标定期间要拆离探头时请考虑到由于压力高温以及污染物的存在而具有的潜在危险７．３常见问题的解决方案问题可能的原因解决方案所需设备备件显示值为０．０传感器出错传感器延长线的断路传感器连接不正确仪表输入出错用新传感器来测试检查接线盒及连线检查连线用传感器模拟来测试仪表传感器电流检测更换ＭＫ０１模件传感器ＣＯＳ４传感器模拟参阅８．８．１节电流测量参阅８．３节模拟参阅８．８．１节连接参阅３．４节参阅８．４．４节／８．５．４节中备件表传感器变脏传感器安装在死区清洗传感器膜头检查安装条件将传感器移到具有最佳条件的区域参阅ＣＯＳ４的说明非常脏的介质使用喷射清洗参阅ＣＯＳ４的说明非常脏的介质使用喷射清洗，查阅测量／热电偶只对应于Ｓ版本注意显示值＝绝对大气压参阅ＣＯＳ４说明清洗传感器膜头检查温度值检查高度值检查Ｓ１１中的压力值海平面大约１０１３ｍｂａｒ海平面以上５００ｍ大约９５０ｍｂａｒ更换电解液检查安装条件将传感器移到具有最佳条件的区域膜头变脏温度测量不正确高度设置不正确空气压力测量不正确电解液用定或变脏流速太低没有显示或显示变化缓慢显示值过低／传感器标定不能显示值过高／传感器标定不能极化不完全高度设置不正确空气压力测量不正确电解液受污染空气渗漏入薄膜 更换新的膜盒 操作方法与备件：参阅ＣＯＳ４阳极受损 工厂中再生传感器 正常的阳电极颜色是呈褐色的（银电极变色）在标准传感器上安装Ｓ 安装正确的膜盖 Ｓ　膜盖可以　Ｓ　字样来区分　膜头在上电后等待传感器极化（包括操作中的中断）检查高度值检查在Ｓ１１中的压力值海平面大约１０１３ｍｂａｒ高于海平面５００ｍｍ大约９５０ｍｂａｒ更换电解液当测量值稳定时极化就完成了最多需要大约６０分钟可对应于Ｓ版本注意：显示值＝绝对大气压参阅ＣＯＳ４说明不允许的仪表操作状态（对按键没有响应）把仪表断电后重新上电电磁干扰问题如果问题仍旧存在检查走线的路径检查干扰的可能来源接线图参阅３．４节和３．５节欧姆表或现场模拟欧姆表／参阅８．８．１节如果损坏更换探头对照接线图检查连接检查电缆测量一下传感器电阻值（褐色与红色线）传感器连接不正确测量电缆损坏传感器中的温度探头损坏固定的不正确的测量值不正确的温度值测量值波动测量电缆受到干扰信号输出线受到干扰不规则的流速／紊乱／大的气泡根据接线图连接电缆屏蔽线检查布线最好独立布线选择更好的安装位置或消除液体紊乱尽可能使用大的测量值阻尼因子接线图参阅３．４节和３．５节把信号输出、测量输入、供电三路分开布线测量阻尼参阅Ａ４项没有配置继电器模件安装ＬＳＲ１－２或ＬＳＲ１－４模件 参阅８．４和８．５节参阅５．５节或Ｒ２ｘｘ项面板上的ＲＥＬ键参阅Ｒ２ｘｘ项参阅Ｓ２ｔｏＳ４激活控制器选择Ａｕｔｏ或Ｍａｎｕａｌ／Ｏｎ模式关闭或缩短Ｐｉｃｋｕｐ时间在标定中自动Ｈｏｌｄ，＂Ｈｏｌｄ＂输入被激活把控制器设为Ｍａｎｕａｌ／ｏｆｆ或Ａｕｔｏ缩短ｄｒｏｐｏｕｔ时间检查测量值、电流输出或继电器、执行机构、化学添加断开连接直接在仪表上测量参阅８．３节面板上ＲＥＬ和ＡＵＴＯ键参阅Ｒ２ｘｘ项电流表０２０ｍＡＤＣ控制器被关闭控制器在手动／关闭模式Ｐｉｃｋｕｐ时间太长Ｈｏｌｄ功能被激活控制器处于Ｍａｎｕａｌ／Ｏｎ模式Ｄｒｏｐｏｕｔ时间设置得太长控制回路中断线开路或短路输出错误控制器或计时器没有激活控制器／限位触点没有工作控制器　／限位触点连续工作没有含氧量的电流输出在标定中“自动ｈｏｌｄ”“ｈｏｌｄ”输入被激活电流输出不变处理电流模拟状态处理器系统不同步关闭模拟仪表断电再上电参阅Ｏ２项电磁干扰问题如果仍有问题检查安装不正确的电流分配电流回路过载（）５００检查电流分配０－２０ｍＡ或４－２０ｍＡ？断开连接并连接在仪表上测量０２１１电流表０－２０ｍＡＤＣＬＳＣＨ－Ｘ２模件参阅８．４．４节和８．５．４节检查铭牌不同之处如有必要更换ＬＳＣＨ－Ｘ１模件ＰＡ仪表无电流输出安装ＬＳＲ１－４模件由Ｅ＋Ｈ提供释放号码后化学清洗功能才会开放（升级）Ｓ版本升级从Ｅ＋Ｈ得到代码并输入替换损坏的ＬＳＣＨ／ＬＳＣＰ模件先输入仪表序例号（铭牌），再输入代码ＬＳＲ１－４模件参阅８．４．４节和８．５．４节细节部分请参阅８．５．５节仪表只有一路电流输出带现场总线ＰＡ的仪表无继电器模件（ＬＳＲ１－Ｘ）或只配置了ＬＳＲ１－２Ｓ版本不能使用（如果要能使用Ｓ版本必须有一个代码，它是由于Ｓ版本的定货而从Ｅ＋Ｈ得到的且不同的序列号代码也不同）不正确的电流输出信号没有温度输出信号无化学清洗功能Ｓ版本功能不可用无ＨＡＲＴ通信没有ＨＡＲＴ模件没有或错误的硬件描述丢失ＨＡＲＴ界面仪表没有以ＨＡＲＴ服务器注册ＨＡＲＴ接受器（如，ＦＡＸ１９１）没有通过负载连接负载不正确的设备地址导线电容太高导线受到干扰２３０查看铭牌ＨＡＲＴ＝ｘｘｘ５ｘｘｘｘｘ６ｘｘ参阅第６章ｉｎｔｅｒｆａｃｅｓ将获得更多的信息升级到ＬＳＣＨ－Ｈ１／Ｈ２查看铭牌ＰｒｏｆｉｂｕｓＰＡ＝ｘｘｘ３ｘｘ参阅第６章ｉｎｔｅｒｆａｃｅｓ获取更多信息电压至少９Ｖ升级到ＬＳＣＰ模件对于现场总线的设定可以参阅技术信息ＴＩ２６０Ｆ详细部分可参阅操作手册ＢＡ１９８Ｆ无ＰＡ模件错误的ＳＷ版本（没有ＰＡ）Ｃｏｍｍｕｗｉｎ（ＣＷ）没有或错误的ＤＤ／ＤＬＬ在ＤＰＶ－１服务器上的段耦合器的波特率设置不正确不正确的工作站（主机）地址总线电缆无终端电阻电缆问题（太长截面积太小无屏蔽屏蔽线没有接线没有用双绞线）总线电缆无终端电阻总线电压太低（总线供电非防爆场合２４ＶＤＣ防爆场合１３．５ＶＤＣ）ＣＷ版本与仪表ＳＷ版本不匹配无现场总线ＰＡ通信或地址重复不正确的工作站（从机）地址７．４根据出错信息来排除问题错误代码含义方法Ｅ００１ＥＥＰＲＯＭ出错Ｅ００２仪表没有标定标定数据无效没有用户数据或用户数据无效（ＥＥＰＲＯＭ出错）软件与硬件不匹配（中心模件）变送器故障软件与硬件不匹配（变送器）低于斜率范围或高于斜率范围维护探头并重新标定测量值不稳定（在标定期间）维护探头并重新标定检查测量控制与连接检查组态检查测量值和电流分配低于或超过限位或设定点调整输出１的设定值主要参数测量值超范围温度值低于测量范围温度值高于测量范围低于电流输出范围１超出电流输出范围１低于电流输出范围２超出电流输出范围２超过设定点ｒｅｌａｙ１超过设定点ｒｅｌａｙ２超过设定点ｒｅｌａｙ３超过设定点ｒｅｌａｙ４输出１的０／４ｍＡ和２０ｍＡ所对应的值过于接近将仪表断电后再上电将仪表返回给当地Ｅ＋Ｈ销售代理用于修理或更换更新硬件匹配的软件装载特定测量参数的软件Ｅ００７Ｅ０３２Ｅ０４４Ｅ０５７Ｅ０５９Ｅ０６１Ｅ０６３Ｅ０６４Ｅ０６５Ｅ０６６Ｅ０６７Ｅ０６８Ｅ０６９Ｅ０７０Ｅ０８０错误代码含义方法Ｅ０８１输出２的０／４ｍＡ和２０ｍＡ所对应值过于接近Ｅ０８２低于空气压力范围超出空气压力范围电流模拟激活服务功能手动模式激活下载等待下载结束重复下载检查传感器和连线维护或更换传感器如有必要作一下人工参考测量维护一下传感器并重新标定下载错误主要参数的测量值变化缓慢或没有变化低于最低报警阈值且持续时间超过报警延时超出最低报警阈值且持续时间超过报警延时实际测量值低于设定点且持续时间超出最大允许范围实际测量值超出设定点且持续时间超出最大允许范围调整输出２的设置只有没有补偿的测量才有可能服务功能关闭或断电后再上电Ｅ０８３Ｅ１００Ｅ１０１Ｅ１０６Ｅ１０２Ｅ１１６Ｅ１５２Ｅ１５４Ｅ１５５Ｅ１５６Ｅ１５７。

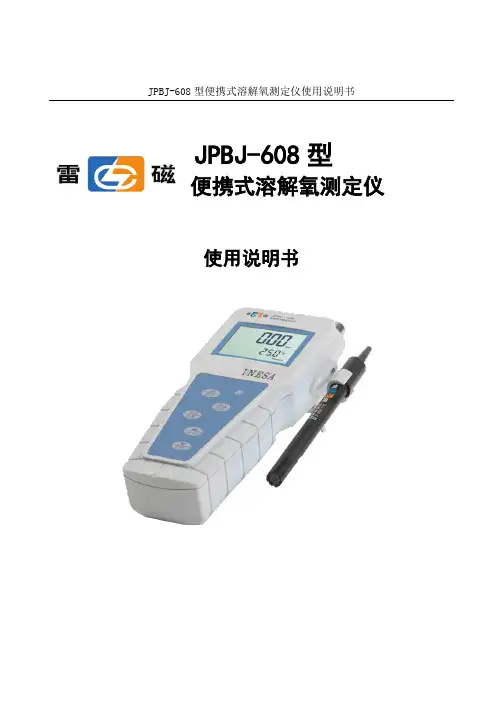

JPBJ－608型便携式溶解氧测定仪使用说明书（2006）上海仪电科学仪器股份有限公司JPBJ－608型便携式溶解氧测定仪使用说明书目录1 概述2 仪器主要技术性能3 仪器结构4 仪器使用5 仪器的维护与维修6 仪器的成套性7 附录1 概述欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。

1.1 适用范围JPBJ－608型便携式溶解氧测定仪是一台智能型的分析仪器，可用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业及科研单位等部门对水体溶解氧的测定。

仪器外形新颖、携带方便，适用于现场和野外操作。

同时仪器电池连续工作寿命长，可作为实验室的常规分析设备。

1.2 仪器特点●仪器可进行溶解氧浓度、溶解氧饱和度、电极电流及温度测量。

●仪器采用微处理器技术，具有自动温度补偿功能，可进行零氧校准、满度校准、气压校准和盐度校准。

●仪器具有数据断电保护功能，在仪器关机后或非正常断电情况下，仪器内部贮存的测量数据和设置的参数不会丢失。

●仪器采用低功耗设计，有欠压显示标志。

仪器对测量结果可以贮存、删除、查阅。

最多可贮存各100套氧浓度、氧饱和度和电极电流测量的实验数据。

●仪器带有RS－232接口，可接TP－16型串行打印机打印当前测量结果或贮存的数据；亦可接计算机通讯，传递当前测量数据或贮存数据。

●仪器采用宽屏幕液晶显示，数字清晰，同时具有操作提示功能，使用简单方便。

采用新型材料PC面板，可靠性好。

●仪器机箱防护等级为IP65，防水防尘，适用于野外作业。

1.3 仪器功能仪器具有两种工作状态，测量状态和模式状态。

测量状态下可以测量氧浓度、氧饱和度和电极电流，您可以按键切换显示。

1 仪器在测量状态下，可以按键切换到模式状态。

下表显示了在相应状态下的各种仪器功能。

22 仪器主要技术性能2.1 测量范围溶解氧浓度：(0.00～19.99)mg/L；溶解氧饱和度：(0.0～199.9)%；温度：(0.0～40.0)℃。

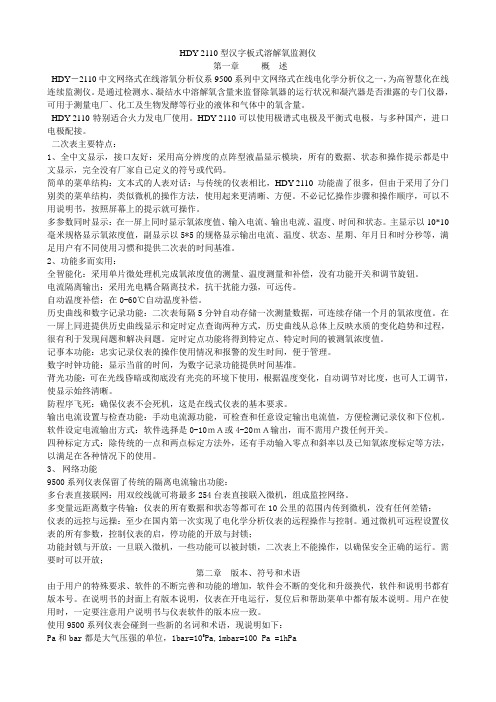

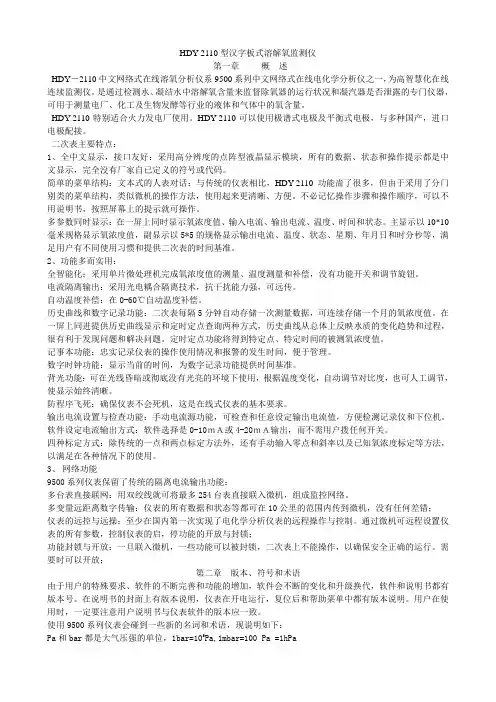

HDY-2110型汉字板式溶解氧监测仪第一章概述HDY－2110中文网络式在线溶氧分析仪系9500系列中文网络式在线电化学分析仪之一，为高智慧化在线连续监测仪。

是通过检测水、凝结水中溶解氧含量来监督除氧器的运行状况和凝汽器是否泄露的专门仪器，可用于测量电厂、化工及生物发酵等行业的液体和气体中的氧含量。

HDY-2110特别适合火力发电厂使用。

HDY-2110可以使用极谱式电极及平衡式电极，与多种国产，进口电极配接。

二次表主要特点：1、全中文显示，接口友好：采用高分辨度的点阵型液晶显示模块，所有的数据、状态和操作提示都是中文显示，完全没有厂家自已定义的符号或代码。

简单的菜单结构：文本式的人表对话：与传统的仪表相比，HDY-2110功能啬了很多，但由于采用了分门别类的菜单结构，类似微机的操作方法，使用起来更清晰、方便。

不必记忆操作步骤和操作顺序，可以不用说明书，按照屏幕上的提示就可操作。

多参数同时显示：在一屏上同时显示氧浓度值、输入电流、输出电流、温度、时间和状态。

主显示以10*10毫米规格显示氧浓度值，副显示以5*5的规格显示输出电流、温度、状态、星期、年月日和时分秒等，满足用户有不同使用习惯和提供二次表的时间基准。

2、功能多而实用：全智能化：采用单片微处理机完成氧浓度值的测量、温度测量和补偿，没有功能开关和调节旋钮。

电流隔离输出：采用光电耦合隔离技术，抗干扰能力强，可远传。

自动温度补偿：在0-60℃自动温度补偿。

历史曲线和数字记录功能：二次表每隔5分钟自动存储一次测量数据，可连续存储一个月的氧浓度值。

在一屏上同进提供历史曲线显示和定时定点查询两种方式，历史曲线从总体上反映水质的变化趋势和过程，很有利于发现问题和解决问题。

定时定点功能将得到特定点、特定时间的被测氧浓度值。

记事本功能：忠实记录仪表的操作使用情况和报警的发生时间，便于管理。

数字时钟功能：显示当前的时间，为数字记录功能提供时间基准。

背光功能：可在光线昏暗或彻底没有光亮的环境下使用，根据温度变化，自动调节对比度，也可人工调节，使显示始终清晰。

JPBJ-608型便携式溶解氧测定仪使用说明书友情提示●欢迎您选用JPBJ－608型便携式溶解氧测定仪，请您在初次使用或长时间未使用本仪器前先详细阅读使用说明书，它将帮助您更好的使用本仪器。

●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。

●仪器的插座必须保持清洁、干燥，切忌与酸、碱、盐溶液接触。

●仪器可供长期稳定使用。

测试完样品后，应将电极储藏于煮沸冷却后的蒸馏水中，切忌将电极浸入亚硫酸钠溶液中，因为上述溶液一旦渗透到电极腔体内，会使电极性能恶化。

●新装电解液和薄膜后，需要极化60分钟后才能使用。

目 录1 JPBJ-608型便携式溶解氧测定仪安装.............................. 1.1 开箱......................................................................................1.2 JPBJ-608型便携式溶解氧测定仪安装............................. 1.3 电化学传感器（氧电极）的安装.................................. 1.4 氧电极的使用注意......................................................... 2 JPBJ-608型便携式溶解氧测定仪操作指南.......................2.1 简介.................................................................................2.1.1 术语解释...............................................................2.1.2 JPBJ-608型便携式溶解氧测定仪的特点........ 2.1.3 仪器主要技术性能............................................... 2.1.4 JPBJ-608型便携式溶解氧测定仪图示........... 2.1.5 使用溶解氧测定仪的方法.................................2.2 操作基本知识................................................................ 2.2.1 启动JPBJ －608型溶解氧测定仪................... 2.2.2 溶解氧电极测量................................................ 2.2.3 溶解氧电极的标定........................................... 2.2.4 其他仪器功能.................................................... 2.2.5 关闭JPBJ-608型便携式溶解氧测定仪...........222 56 7 7 7 7 10 1216 16 17 19 20 23 293 仪器的维护与维修............................................................... 3.1 维护............................................................................. 3.2 故障排除...................................................................... 3.3 电极的保养、维护和贮存........................................... 3.3.1 电极的保养和维护............................................. 3.3.2 溶解氧电极的储存......................................... 4 JPBJ-608型便携式溶解氧测定仪的附件信息................. 5 附录....................................................................................... 附录1：.............................................................................. 附录2：本系列产品订购信息 (30)303031313232 33 33 341 JPBJ-608型便携式溶解氧测定仪安装1.1 开箱在溶解氧测定仪（套装）装运包装箱中可找到以下部件：1． JPBJ-608型便携式溶解氧测定仪 1台2． DO-958-BF溶解氧电极 1支1.2 JPBJ-608型便携式溶解氧测定仪安装 仪器组成仪器整机图(图1)仪器由电子单元和电极系统组成，电极系统由极谱式氧电极（DO-958-BF型溶解氧电极）构成，可以同时测量溶液溶解氧值和温度值。

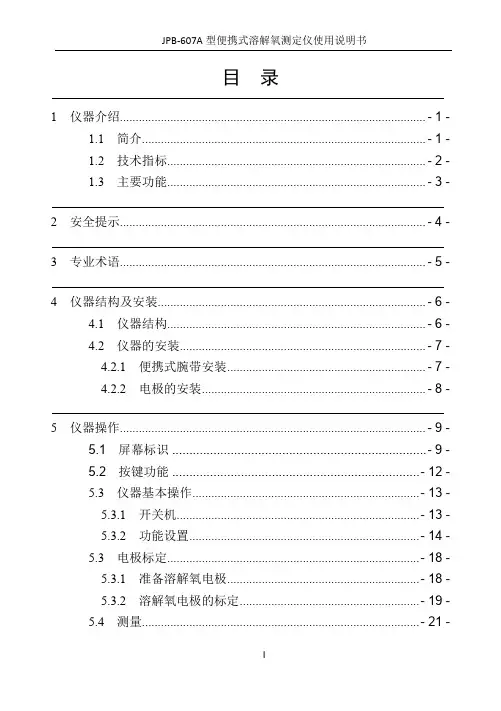

目录1 仪器介绍................................................................................................. - 1 -1.1 简介.......................................................................................... - 1 -1.2 技术指标.................................................................................. - 2 -1.3 主要功能.................................................................................. - 3 -2 安全提示................................................................................................. - 4 -3 专业术语................................................................................................. - 5 -4 仪器结构及安装..................................................................................... - 6 -4.1 仪器结构.................................................................................. - 6 -4.2 仪器的安装.............................................................................. - 7 -4.2.1 便携式腕带安装............................................................... - 7 -4.2.2 电极的安装....................................................................... - 8 -5 仪器操作................................................................................................. - 9 -5.1 屏幕标识 .......................................................................... - 9 -5.2 按键功能 ........................................................................ - 12 -5.3 仪器基本操作........................................................................ - 13 -5.3.1 开关机............................................................................. - 13 -5.3.2 功能设置......................................................................... - 14 -5.3 电极标定................................................................................ - 18 -5.3.1 准备溶解氧电极............................................................. - 18 -5.3.2 溶解氧电极的标定......................................................... - 19 -5.4 测量........................................................................................ - 21 -I5.4.1 测量开始前的准备......................................................... - 21 -5.4.2 测量结果......................................................................... - 21 -6 仪器维护与故障排除........................................................................... - 23 -6.1 仪器的维护............................................................................ - 23 -6.2 电极的使用和维护................................................................ - 24 -6.3 常见故障排除........................................................................ - 24 -7 技术支持............................................................................................... - 25 -7.1 技术咨询................................................................................ - 25 -7.2 操作指导................................................................................ - 25 -7.3 售后服务 ........................................................................ - 25 -7.4 配件采购................................................................................ - 26 -7.5 联系方式................................................................................ - 26 -1 仪器介绍1.1 简介JPB-607A型便携式溶解氧测定仪，适用于现场和野外使用，可同时显示溶解氧值和温度值。

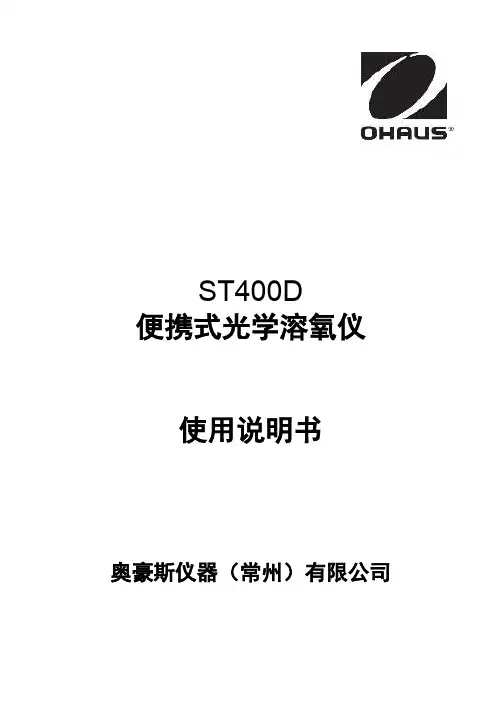

ST400D便携式光学溶氧仪使用说明书奥豪斯仪器（常州）有限公司目录1简介 (1)1.1安全防护措施 (1)1.2显示与按键 (2)2安装 (4)2.1配置与选配件 (4)2.2安装电池 (4)2.3安装电极夹 (4)2.4安装密封件 (5)2.5桌面支脚及其使用 (5)3ST400D 操作 (6)3.1校准 (6)3.1.1一点校准 (6)3.1.2二点校准 (7)3.2样品测量 (7)3.3温度测量 (7)3.4使用存储器 (8)3.4.1存储读数 (8)3.4.2调取存储数据 (8)3.4.3清除存储数据 (8)4ST400D参数设置 (9)4.1自动手动终点设置 (9)4.2盐度设置 (9)4.3温度单位设置 (9)4.4日期时间设置 (9)4.5电源状态设置 (10)4.6恢复出厂设置 (10)4.7新电极帽参数设置 (10)5维护 (11)5.1报错信息 (11)5.2仪表维护 (11)5.3电极维护 (12)6技术参数 (13)附录：不同温度下的饱和溶解氧含量 (14)ST400D CN-1 1 简介非常感谢您购买奥豪斯公司的高品质ST400D 便携式光学溶解氧测定仪。

在您使用前，请仔细阅读本说明书，将对使用及维护本仪器有很大的帮助，并可避免由于操作及维护不当而带来不必要的麻烦。

ST400D 可广泛应用于学校研究所、工业企业、水产养殖、污水处理、政府检测机构如等机构。

奥豪斯产品界面简洁，容易操作，仪表可靠稳定；为您提供更具性价比的产品是奥豪斯公司的一贯追求。

ST400D光学溶氧产品采用了荧光技术，优于常见的电化学技术方法（极谱法或者原电池法）。

主要优点包括：样品不需搅拌，没有流速要求；测量过程不消耗氧气；无需电解液，免于维护；抗干扰能力强，可测污水等。

ST400D 独特的诸多设计还包括桌面使用支脚，腕带等。

其他选配件包括便携工作包等。

您会在使用中发现更多实用的功能特点，其中一些特点包括：∙仪表自带大气压计，自动大气压补偿；∙符合人体工程学的多功能的整体设计，两手都可灵活操作；∙IP54 保护设计，防止水尘损害；1.1安全防护措施操作人员防护措施∙请不要在有电火花可至爆炸危险的环境中工作！因为仪表壳体并非气密性。
