车站线路全长和有效长

第一节概述车站既是铁路办理客、货运输的基地，又是铁路系统的一个基层生产单位。

在车站上，除办理旅客和货物运输的各项作业以外，还办理和列车运行有关的各项工作。

为了完成上述作业，车站上设有客货运输设备及与列车运行有关的各项技术设备，还配备了客运、货运、行车、装卸等方面的工作人员。

一、区间与分界点为了保证行车安全和必要的线路通过能力，铁路上每隔一定距离（10 公里左右）需要设置一个车站，车站把每一条铁路线划分成若干个长度不同的段落，每一段落则称为区间，而车站就成为相邻区间之间的分界点，因此，区间和分界点是组成铁路线路的两个基本环节。

由于车站上除了正线以外，还配有其他线路（到发线、牵出线等），所以我们把各种车站称为有配线的分界点。

此外，还有无配线的分界点，它包括非自动闭塞区段的两车站间设置的线路所和自动闭塞区段的两车站间划分为若干个闭塞分区处所设置的通过色灯信号机。

区段通常是指两相邻技术站间的铁路线段，它包含了若干个区间和分界点，区段的长度一般取决于牵引动力的种类或路网状况。

从上述可知，区间也有不同的分类。

车站与车站之间的区间称为站间区间，车站与线路所之间的区间称为所间区间，自动闭塞区段上通过色灯信号机之间的段落称为闭塞分区。

二、车站的作用与分类车站是办理旅客运输与货物运输的基地，旅客的上下车和货物装卸车及其有关作业都是在车站上进行的。

车站通过办理上述业务，使铁路运输生产与国民经济的发展和市场的需求联系起来，也是铁路和旅客、货主联系的纽带。

车站还是铁路运输的基层生产单位。

在车站上，除了办理旅客与货物运输的各项作业外，还要办理与列车运行有关的各项作业。

如：列车的接发、会让与越行；车列的解体与编组；机车的换挂与整备；车辆的检查与修理等。

车站不仅是铁路内部各项作业的汇合点，也是提高铁路运输效率和运输安全的保证。

目前，我国铁路上有大小车站几千个。

根据它们所担负的任务量和在国家政治上、经济上的地位，共分为六个等级，即：特等站、一、二、三、四、五等站。

《铁路车站与枢纽》一、填空题：1．机车车辆限界的半宽是（1700mm），高度是（4800mm ），建筑限界的半宽是（2440 mm），高度是（5500mm）。

2．有效长指（在线路全长范围内可以停留机车车辆而不妨碍邻线行车的部分），线路有效长的起止范围由（警冲标）、（道岔的尖轨始端或道岔基本接头处的钢轨绝缘）、（出站信号机）、（车挡）、（车辆减速器）这些因素来确定。

3．位于基线异侧两顺向道岔两岔心间的距离，其字母表达式为（L=b1+f+a2+△）；位于基线异侧，两辙叉尾部相对的两副道岔，两岔心间的距离满足（L=S/sinαmin ）。

4．直线梯线（梯线与各平行线成一道岔角的形式）的全长投影为（X=a+(n-1) lcosα+T）。

5．梯线按道岔布置不同可分为直线梯线、复式梯线和（缩短梯线）三种。

6．铁路限界最基本的是（机车车辆限界）和（建筑限界）。

7．车站线路连接形式有（线路终端连接）（渡线）（梯线）（线路平行错移）。

8．单开道岔分为（左开）（右开）两种形式。

9．车站线路连接形式有线路终端连接、渡线、（梯线）、（线路平行错移）四种形式。

10．铁路限界最基本的是（机车车辆限界）和（建筑限界）。

11．常用道岔有单开、双开、（三开道岔）（交分道岔）四类。

12．车场按其形状不同分为梯形车场、（异腰梯形车场）、平行四边形车场、（梭形车场）四种。

13．在基线异侧相邻布置两对向道岔，道岔间的最小间距公式为（L=a1+f+a2+△）。

14．车站线路长度分为（全长）（有效长）两种。

15．货物列车到发线有效长的计算公式为（l效=l机+(Q-q守）/w+l守+l俯）。

16．警冲标应安设在两汇合线路中心间垂直距离为（4 ）米处。

17．梯线是（将几条平行线连接在一起的一条公共线）。

二、判断题：1. 区间内两正线的最小间距为5 米。

F2. 站坪与区间纵断面的配合六种形式中，凹形比较有利。

F3. 警冲标至道岔中心的距离和辙叉角、线间距及连接曲线半径等因素有关。

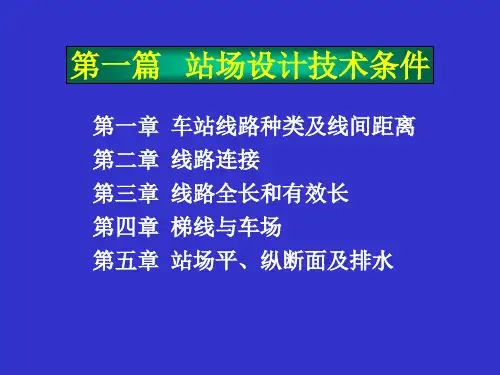

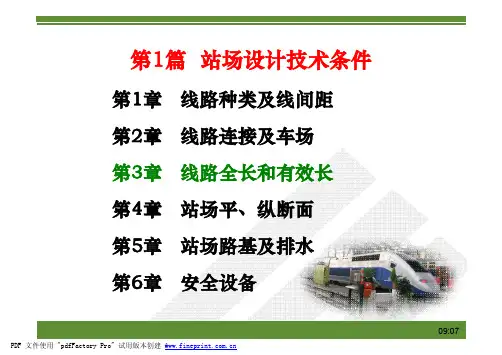

第1篇站场设计技术条件第1章线路种类及线间距第2章线路连接及车场站场路基及排水第3章线路全长和有效长l车站线路全长和有效长的规定l定义l铺轨长度=全长-∑道岔长度l为什么要确定线路的全长？l正线的规定l定义–线路全长范围内可以停留机车车辆而不妨碍邻线行车的部分。

•定义欠准确：如水鹤、减速器的位置并不影响邻线行车线路全长及有效长的规定无轨道电路线路全长及有效长的规定有轨道电路l 控制有效长的确定客运专线车站有效长计算：客运专线的车站，到发线有效长度应为700m ，困难条件附安列效l l l l 22++=l 控制有效长的确定守Q-q 守车是否计算？l 补机地段或加力牵引区段有效长的确定补机地段或加力牵引区段的车站到发线有效长度，应较规定的有效长度另增加加力机车的长度。

线路全长及有效长的规定警冲标、信号机的位置l警冲标位置警冲标位于两直线之间时警冲标、信号机的位置l警冲标位置警冲标位于直线与曲线（包括道岔导曲线）之间时警冲标、信号机的位置l警冲标位置警冲标位于两曲线之间时警冲标、信号机的位置l信号机位置–进站信号机•设在距最外方进站道出站信号机前为逆向道岔有轨道电路时S=a无轨道电路时S=a0出站信号机前方为顺向道岔出站信号机前方为顺向道岔-示意图出站信号机距相邻线路的最小距离l影响因素–高柱信号机•高柱信号机的基本宽度380mm•计算方法出站信号机距相邻线路的最小距离信号机、钢轨绝缘节与警冲标的相互位置l信号机与钢轨绝缘节的关系–原则上应与信号机设在同一坐标处–为了避免在安装信号机时造成串轨、换轨或锯轨等，钢信号机、钢轨绝缘节及警冲标的关系信号机、钢轨绝缘节及警冲标的关系信号机、钢轨绝缘节及警冲标的关系坐标及线路有效长计算一个客货共线的双线中间站，设有到发线三条，在Ⅲ象限设有货场，并有牵出线一条。

基本站台和中间站台坐标及线路有效长计算（1）计算各有关点的坐标•线路及道岔编号•确定各线路路线间距第1篇站场设计技术条件第1章线路种类及线间距第2章线路连接及车场站场路基及排水第4章站场平、纵断面1、站场平面l咽喉区设计–咽喉区：车场两端道岔汇聚的地方，是车站各种作业的必经之地。

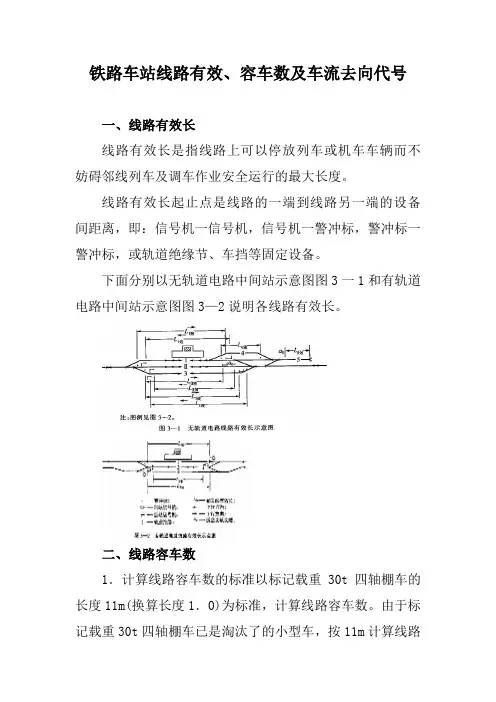

铁路车站线路有效、容车数及车流去向代号一、线路有效长线路有效长是指线路上可以停放列车或机车车辆而不妨碍邻线列车及调车作业安全运行的最大长度。

线路有效长起止点是线路的一端到线路另一端的设备间距离，即：信号机一信号机，信号机一警冲标，警冲标一警冲标，或轨道绝缘节、车挡等固定设备。

下面分别以无轨道电路中间站示意图图3一1和有轨道电路中间站示意图图3—2说明各线路有效长。

二、线路容车数1．计算线路容车数的标准以标记载重30t四轴棚车的长度11m(换算长度1．0)为标准，计算线路容车数。

由于标记载重30t四轴棚车已是淘汰了的小型车，按11m计算线路容车数主要用于计算列车的长度。

以标记载重50t四轴棚车的长度14．3m(换算长度1．3米)为标准，计算线路容车数。

由于50t棚车长度接近我国目前货车的平均长度，故所得结果近似现车数，便于作业中掌握线路容车数。

2．线路容车数的计算方法根据每一线路的用途及保证线路内作业的安全需要，在计算线路容车数时，应在线路有效长的长度中减去必要的安全距离和停留车的合理间隔。

(1)到发线(交换场线)换算容车数到发线(交换场线)有效长减去机车长度(一台或多台)和30m安全距离后分别除以换算长度11m和14．3m计算：(2)调车场分类线换算容车数调车场分类线考虑停留车的合理间隔，按有效长的75％分别除以换算长度儿m和14．3m计算：(3)牵出线换算容车数牵出线按线路有效长减去调车机车长度和10m安全距离后分别除以11m和14．3m计算：式中N—换算容车数(辆)；L调机—调车机车长度(m)；L效—线路有效长(m)；10—距尽头线的距离(m)；L机—机车长度(m)；L附—附加制动距离(30m)；11(14．3)—车辆换算长度(m)。

(4)货物、加冰、洗刷消毒等线路．应按各线路实际可能利用的长度计算。

线路最大换算容车数均按线路有效长分别除以换算长度11m和14．3m计算。

三、车流去向代号车流去向代号是按列车编组计划规定的车流去向或到站分别编号，通过车流代号掌握车流内容，便于计划人员等组织行车工作，有利于计算机进行现车管理。

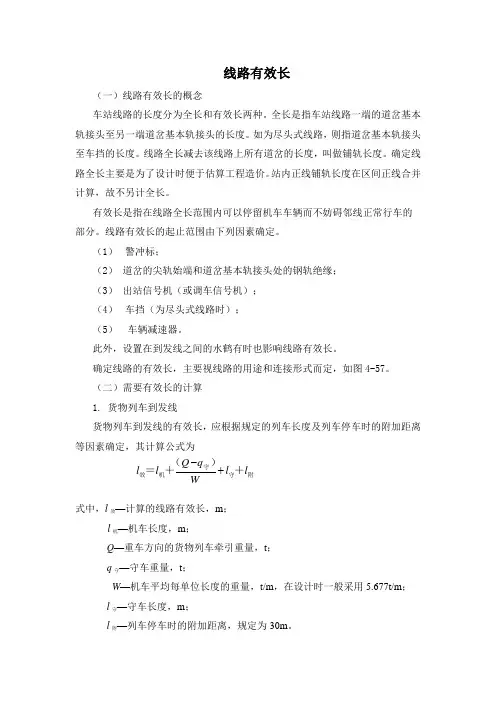

线路有效长（一）线路有效长的概念车站线路的长度分为全长和有效长两种。

全长是指车站线路一端的道岔基本轨接头至另一端道岔基本轨接头的长度。

如为尽头式线路，则指道岔基本轨接头至车挡的长度。

线路全长减去该线路上所有道岔的长度，叫做铺轨长度。

确定线路全长主要是为了设计时便于估算工程造价。

站内正线铺轨长度在区间正线合并计算，故不另计全长。

有效长是指在线路全长范围内可以停留机车车辆而不妨碍邻线正常行车的部分。

线路有效长的起止范围由下列因素确定。

（1） 警冲标；（2） 道岔的尖轨始端和道岔基本轨接头处的钢轨绝缘；（3） 出站信号机（或调车信号机）；（4） 车挡（为尽头式线路时）；（5） 车辆减速器。

此外，设置在到发线之间的水鹤有时也影响线路有效长。

确定线路的有效长，主要视线路的用途和连接形式而定，如图4-57。

（二）需要有效长的计算1. 货物列车到发线货物列车到发线的有效长，应根据规定的列车长度及列车停车时的附加距离等因素确定，其计算公式为式中，l 效—计算的线路有效长，m ；l 机—机车长度，m ；Q —重车方向的货物列车牵引重量，t ；q 守—守车重量，t ；W —机车平均每单位长度的重量，t/m ，在设计时一般采用5.677t/m ； l 守—守车长度，m ；l 附—列车停车时的附加距离，规定为30m 。

附守守机效＋）（＋＝l l Wq Q l l +-我国铁路采用的货物列车到发线有效长度，在Ⅰ、Ⅱ级铁路上为1050m 、850m 、750m 或650m 。

在Ⅲ级铁路上为850m 、750m 、650m 或550m 。

在以重载列车为主的铁路可采用大于1050m 的到发线有效长。

2.旅客列车到发线旅客列车到发线的有效长度应按远期旅客列车长度并结合站台布置要求确定，其计算公式为：式中，m —旅客列车编挂辆数；l 车 —每辆客车的长度；l 机 —客运机车长度；l 附—旅客列车进站停车附加制动距离，按《铁路技术管理规程》规定为30m 。

《铁路车站与枢纽》一、填空题：1．机车车辆限界的半宽是（1700mm），高度是（4800mm ），建筑限界的半宽是（2440 mm），高度是（5500mm）。

2．有效长指（在线路全长范围内可以停留机车车辆而不妨碍邻线行车的部分），线路有效长的起止范围由（警冲标）、（道岔的尖轨始端或道岔基本接头处的钢轨绝缘）、（出站信号机）、（车挡）、（车辆减速器）这些因素来确定。

3．位于基线异侧两顺向道岔两岔心间的距离，其字母表达式为（L=b1+f+a2+△）；位于基线异侧，两辙叉尾部相对的两副道岔，两岔心间的距离满足（L=S/sinαmin ）。

4．直线梯线（梯线与各平行线成一道岔角的形式）的全长投影为（X=a+(n-1) lcosα+T）。

5．梯线按道岔布置不同可分为直线梯线、复式梯线和（缩短梯线）三种。

6．铁路限界最基本的是（机车车辆限界）和（建筑限界）。

7．车站线路连接形式有（线路终端连接）（渡线）（梯线）（线路平行错移）。

8．单开道岔分为（左开）（右开）两种形式。

9．车站线路连接形式有线路终端连接、渡线、（梯线）、（线路平行错移）四种形式。

10．铁路限界最基本的是（机车车辆限界）和（建筑限界）。

11．常用道岔有单开、双开、（三开道岔）（交分道岔）四类。

12．车场按其形状不同分为梯形车场、（异腰梯形车场）、平行四边形车场、（梭形车场）四种。

13．在基线异侧相邻布置两对向道岔，道岔间的最小间距公式为（L=a1+f+a2+△）。

14．车站线路长度分为（全长）（有效长）两种。

15．货物列车到发线有效长的计算公式为（l效=l机+(Q-q守）/w+l守+l俯）。

16．警冲标应安设在两汇合线路中心间垂直距离为（4 ）米处。

17．梯线是（将几条平行线连接在一起的一条公共线）。

二、判断题：1. 区间内两正线的最小间距为5 米。

F2. 站坪与区间纵断面的配合六种形式中，凹形比较有利。

F3. 警冲标至道岔中心的距离和辙叉角、线间距及连接曲线半径等因素有关。

线路有效长确定方法及测量方法线路有效长是指股道上可以停放列车或机车车辆而不妨碍邻线列车及调车车列安全运行的最大长度。

线路有效长的起止点由警冲标、道岔的尖轨尖端、信号机、轨道绝缘节和车挡等分别确定。

二、线路有效长（EL）的确定方法，有以下几种：1．未设出站、进路、调车信号机（以下简称“信号机”）的线路上的有效长：（1）未设信号机的线路上为两警冲标之间的长度（图1，ELl）。

（2）如一端（或两端）有对向道岔，则为道岔尖轨尖端至另一端的警冲标（或至另一道岔尖轨尖端）之间的长度（图lEL2）。

（3）如为尽头线，在顺向道岔时是警冲标至车挡的距离（图l,EL3）;对向道岔时是由尖轨尖端至车挡的距离（图2,EL5）。

EL1图1,未设“信号机”股道的有效长2．设有出站、进路、调车信号机的线路的有效长：1）如线路一端设有信号机,为信号机至另一端轨道绝缘节（无轨道绝缘节的为警冲标）的距离（图2，EL3）（2）如线路两端设置信号机时，为两信号机之间的距离（图2，ELIl、EL4）：（3）尽头线时，为信号机至车挡的距离（图2，EL5）。

（4）如线路两端设置信号机且一端（或两端）轨道绝缘节设置在信号机前方（信号机前方系指信号机显示的方面为前方）时，为轨道绝缘节至信号机之间的距离（或两端轨道绝缘节之间的距离）（图2，EL1）EL4k1图2设置出站、进路、调车信号机线路有效长3．确定有效长的几项特殊规定：（1）未设迂回线的简易驼峰，由峰顶至牵出线车挡的距离为牵出线的有效长。

（2）如股道中部有道岔（俗称“腰岔子''）时，视作无道岔计算其有效长（图2，ELI）。

（3）牵出线上有两个及其以上的分歧道岔时，应分别计算有效长。

(4)有效长数据须取整数，不四舍五入，只舍而不入。

(5)XX线XX区段6个调度集中车站股道有效长测量方法股道有效长按上、下行分别计算，即两出站信号机间距离+列车运行方向尾部出站信号机后方防护区段。

铁路车站线路1.铁路车站线路的种类（1）正线。

连接车站并贯穿或直股伸入车站的线路（或者直接与区间连通的线路）称为正线。

正线可以分为区间正线和站内正线，连接车站的线路为区间正线，贯穿或直股伸入车站的线路为站内正线（一般供列车通过之用）。

（2）站线。

①到发线。

供旅客列车和货物列车到发的线路，称为到发线。

②调车线和牵出线。

专为车列的解体、编组所使用的线路，称为调车线和牵出线。

③货物线。

货物装卸所使用的线路，称为货物线。

④其他线。

办理其他各种作业的线路，如机走线、机待线、迂回线、禁溜线、加冰线和整备线等，称为其他线。

（3）特殊用途线。

为保证行车安全而设置的安全线和避难线，称为特殊用途线。

（4）段管线。

由机务段、电务段、车辆段和工务段等专用并管辖的线路，称为段管线。

（5）岔线。

在区间或站内与铁路接轨，通往路内外单位（厂矿企业、砂石场、港湾、码头、货物仓库）的专用线路，称为岔线。

有的岔线连接大的厂矿，为了取送车方便也设了车站，车站间需要办理闭塞。

但这些车站不办理铁路营业业务，仅为取送车服务，均不划入营业车站。

2.线间距线间距是指相邻线路中心线之间的距离。

线间距一方面要保证行车安全、作业安全及便利，另一方面要考虑通行超限货物列车和两线间装设行车设备的需要。

决定线间距的因素主要包括机车车辆限界、建筑限界、超限货物装载限界、设置在相邻线路间有关设备的计算宽度和在相邻线路间办理作业的性质。

站内两平行线路的中心线间必须有一定距离，这一距离一方面须满足建筑限界或机车车辆限界的要求，另一方面须满足在两线间装设行车设备或进行作业活动的需要。

3.股道编号和道岔编号（1）股道编号。

为了作业和维修管理上的方便，站内线路和道岔应有统一的编号。

站内正线用罗马数字编号（Ⅰ、Ⅱ、Ⅲ…），站线用阿拉伯数字编号（1、2、3…）。

股道编号有以下几种情况：①在单线铁路上，应当从站舍一侧开始顺序编号；位于站舍左、右或后方的线路，在站舍前的线路编完后，再由正线方向起，向远离正线的方向顺序编号。

《铁路站场与枢纽》重点内容站场设计技术条件重点内容壹第⼀篇站场设计技术条件重点内容：? 线路种类? 相邻线路间距? 道岔排列形式? 线路连接形式? 线路实际有效长的确定?车站咽喉概念第⼀章线路种类及线间距离重点内容车站线路的种类? 常⽤限界? 常见相邻线间距离⼀．车站线路的种类1.正线2.站线（1）到发线（2）调车线和牵出线（3）货物线（4）办理其它作业的线路，如站内救援列车停留线、机车⾛⾏线、机待线、机车整备线、检修线、存车线、禁溜线、驼峰迂回线等。

3.段管线4.岔线5.特别⽤途线（安全线和避难线）⼆．常⽤限界1.机车车辆限界2.建筑限界需要记住的是：旅客站台边缘，⾼站台，⾼出轨⾯的距离是1250mm三.常见相邻线间的距离贰第⼆章线路连接重点内容了解道岔的种类掌握⼀般设计中道岔辙叉号码的选⽤掌握相邻道岔岔⼼间距的计算⽅法了解各种线路连接⽅式理解线路连接设计中f 、d 、g 的作⽤和设计要求⼀．道岔的种类1.单开道岔2.双开道岔3.三开道岔4.交分道岔⼆．道岔号数1.道岔号数的计算N = cota = FE/AE辙叉号码N 越⼤，辙叉⾓a 越⼩，导曲线半径R 越⼤，侧向过岔允许速度越⾼。

但N 越⼤，则道岔全长L 越长，占地长度也越长，⼯程费⽤相应增加。

18号、24号辙叉转⾓分别为9号、12号辙叉的⼀半。

2.道岔号数的确定1）客货共线道岔号数选择规定①正线道岔的列车直向通过速度不应⼩于路段设计⾏车速度；②列车直向通过速度为100～160km/h的路段内，正线道岔不应⼩于12号。

在困难条件下,改建区段站及以上⼤站可采⽤9号；③列车直向通过速度⼩于l00km/h的路段内,侧向接发列车的会让站、越⾏站、中间站的正线道岔不应⼩于12号，其他车站及线路可采⽤9号；④列车侧向通过速度⼤于50km/h，但不⼤于80km/h的单开道岔，应采⽤18号；⑤列车侧向通过速度不⼤于50km/h的单开道岔,不应⼩于12号；⑥侧向接发旅客列车的道岔,不应⼩于12号,在困难条件下,⾮正线上接发旅客列车的道岔,可采⽤9号对称道岔；2）客运专线道岔号数选择规定①正线道岔的列车直向通过速度不应⼩于路段设计⾏车速度；②正线与跨线列车联络线连接的单开道岔应根据列车设计通过速度确定，选⽤侧向允许通过速度为160km/h或侧向允许通过速度为220km/h的道岔。

第一节行车设备1．限界为了确保机车车辆在铁路线路上运行的安全，防止机车车辆撞击邻近建筑物和其他设备，规定铁路、建筑物、设备及机车、车辆均不得超过一定的轮廓尺寸线，这种轮廓尺寸线称为限界。

铁路限界主要分为铁路建筑限界和机车车辆限界。

．．．．．．．．．．．．．．．．．．．．．．限界的高度是以钢轨顶面为基准规定的；宽度以线路中心线为基准规定的。

2．铁路建筑限界（1）建筑限界是一个和线路中心线垂直的极限横断面轮廓。

它规定了保证机车车辆安全通行所必须的横断面的最小尺寸（2）客货共线铁路基本建筑限界最大宽度为4880ｍｍ，高度为5500ｍｍ。

（3）一切建筑物、设备，在任何情况下均不得侵入铁路的建筑限界。

．．．．．．．．．．．．．．．．．．．．．．．．．．．．客货共线基本建筑限界图单位：ｍｍ信号机建筑限界（正线不适用）。

站台建筑限界（正线不适用）。

各种建筑物的基本限界。

适用于电力牵引区段的跨线桥、天桥及雨棚等建筑物。

电力牵引区段的跨线桥在困难条件下的最小高度。

3．线间距线间距是两平行的两线路中心线间的最小距离。

客货共线铁路线间距见《技规》第14条表1。

160kｍ/h＜v≤200kｍ/h其中：（1）正线、到发线与相邻线（相邻两线只有一条通行超限货物列车）线间距：5000。

（2）站内相邻两线均需通行超限货物列车线间距：5300ｍｍ。

（3）牵出线与其相邻线：调车作业繁忙车站为6500ｍｍ；仅办理摘挂取送作业的牵出线：5000ｍｍ。

4．机车车辆限界（1）机车车辆限界是一个和线路中心线垂直的极限横断面轮廓，是机车车辆横断面的最大极限。

（2）机车车辆限界的最高高度是4800ｍｍ，宽度是3400ｍｍ。

（4）机车车辆无论空、重状态，均不得超出机车车辆限界。

．．．．．．．．．．．．．．．．．．．．．．．．机车车辆上部限界图单位：ｍｍ机车车辆限界基本轮廓。

电力机车限界轮廓。

列车信号装置限界轮廓。

5．超限货物（1）一件货物装车后，在平直线路上停留时，货物的高度和宽度有任何部位超过机车车辆限界或特定区段装载限界者，均为超限货物；在平直线路上停留虽不超限，但行经半径为300ｍ的曲线线路时，货物的内侧或外侧的计算宽度（已经减去曲线水平加宽量36ｍｍ）仍然超过机车车辆限界时，亦称为超限货物。
