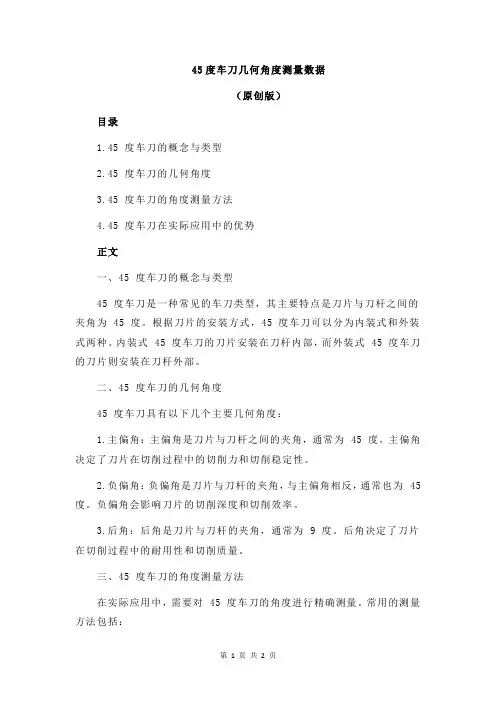

45度车刀几何角度测量数据（原创版）目录1.45 度车刀的概念与类型2.45 度车刀的几何角度3.45 度车刀的角度测量方法4.45 度车刀在实际应用中的优势正文一、45 度车刀的概念与类型45 度车刀是一种常见的车刀类型，其主要特点是刀片与刀杆之间的夹角为 45 度。

根据刀片的安装方式，45 度车刀可以分为内装式和外装式两种。

内装式 45 度车刀的刀片安装在刀杆内部，而外装式 45 度车刀的刀片则安装在刀杆外部。

二、45 度车刀的几何角度45 度车刀具有以下几个主要几何角度：1.主偏角：主偏角是刀片与刀杆之间的夹角，通常为 45 度。

主偏角决定了刀片在切削过程中的切削力和切削稳定性。

2.负偏角：负偏角是刀片与刀杆的夹角，与主偏角相反，通常也为 45 度。

负偏角会影响刀片的切削深度和切削效率。

3.后角：后角是刀片与刀杆的夹角，通常为 9 度。

后角决定了刀片在切削过程中的耐用性和切削质量。

三、45 度车刀的角度测量方法在实际应用中，需要对 45 度车刀的角度进行精确测量。

常用的测量方法包括：1.角度计：角度计是一种测量角度的仪器，可以精确测量车刀的各个角度。

2.三坐标测量仪：三坐标测量仪是一种高精度的测量仪器，可以测量车刀的各个角度和尺寸。

3.激光干涉仪：激光干涉仪是一种利用激光干涉现象进行角度测量的仪器，具有高精度和高效率的特点。

四、45 度车刀在实际应用中的优势45 度车刀在实际应用中具有以下几个优势：1.切削力稳定：由于主偏角和负偏角均为 45 度，使得刀片在切削过程中的切削力稳定，有利于提高切削质量和效率。

2.切削稳定性好：45 度车刀的几何角度设计合理，使得刀片在切削过程中具有较好的切削稳定性，有利于提高刀片的耐用性和切削质量。

3.适用范围广：45 度车刀可以广泛应用于各种类型的金属切削加工，如外圆车削、内圆车削、端面车削等。

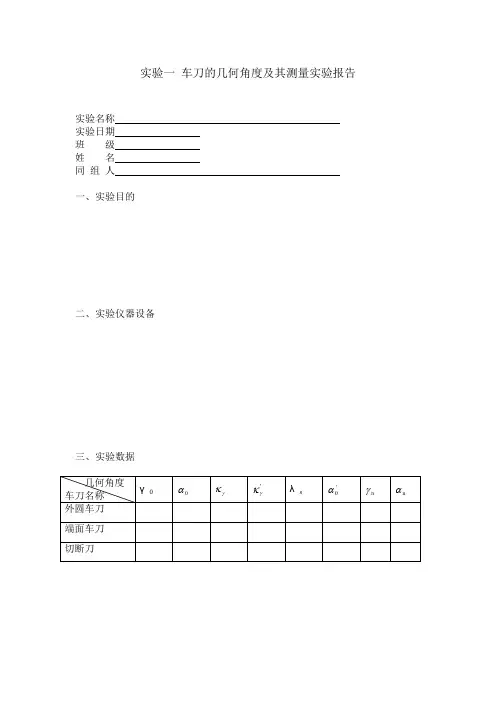

实验一车刀的几何角度及其测量实验报告实验名称实验日期班级姓名同组人一、实验目的二、实验仪器设备三、实验数据四、按测得的数据绘制外圆车刀的工作图（按实验指导书要求进行绘制）五、讨论和分析实验二车削力的测量实验报告实验名称实验日期班级姓名同组人一、实验目的二、实验仪器设备三、实验原理四、实验数据记录与处理（1）数据记录ƒ = mm/转a p = mm（2）数据处理1）图解法将表二，表三数据画在双对数坐标中log F zlog a pC 1==z F XC 2==z F Y221C C C z F +==zF z F z Y X pF z faC F ==log ƒlog F z2）一元线性回归法= mm/= mmp五、讨论分析实验三加工误差统计分析实验报告实验名称实验日期班级姓名同组人一﹑实验目的二﹑实验仪器设备三﹑实验原理四﹑实验数据记录与处理1. 实验原始数据表一测量数据表2. 绘制实际分布图（1）剔除异常数据==∑=ni i x n x 11=--=∑=n i ix x n 12)(11σ 若σ3>-x x k ，认为k x 为异常数据，应剔除。

（2）确定尺寸间距和分组数（3）制作频率分布表（4）绘制实际分布图（5）加工误差统计分析（误差性质、改进措施、工序能力、合格品率等）ƒ 频数x （直径）X 图3. 制作R（1）取小样本容量n（2）数据处理①计算各样组的平均值X和极差R，填入表三。

表三样组的均值X和方差R②计算X和R的平均值X和RX-图控制线。

③计算RX-控制图（3）绘制RX-控制图（工艺过程稳定性、误差性质、改进措施等）（1）分析R五﹑讨论分析实验四切削温度的测量实验报告实验名称实验日期班级姓名同组人一实验目的二实验仪器及设备三实验原理和方法四实验数据记录及处理1．进给量对切削温度的影响（1）填写数据记录：（2）在双对数坐标纸上绘出曲线（3）计算2．吃刀深度对切削温度的影响（1）填写数据记录：（2）在双对数坐标纸上绘出曲线（3）计算3．速度对切削温度的影响（1）填写数据记录（2）在双对数坐标纸上绘出曲线（3）计算4．求出经验公式5．分析各因素对切削温度的影响。

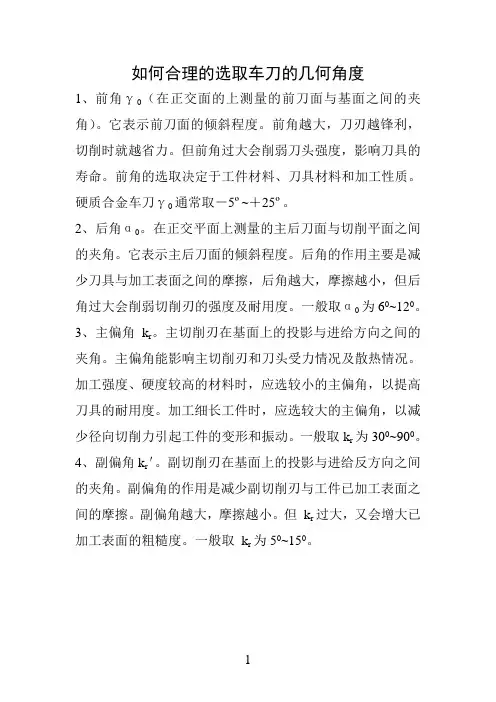

如何合理的选取车刀的几何角度
1、前角γ0（在正交面的上测量的前刀面与基面之间的夹角）。

它表示前刀面的倾斜程度。

前角越大，刀刃越锋利，切削时就越省力。

但前角过大会削弱刀头强度，影响刀具的寿命。

前角的选取决定于工件材料、刀具材料和加工性质。

硬质合金车刀γ0通常取－5º~＋25º。

2、后角α0。

在正交平面上测量的主后刀面与切削平面之间的夹角。

它表示主后刀面的倾斜程度。

后角的作用主要是减少刀具与加工表面之间的摩擦，后角越大，摩擦越小，但后角过大会削弱切削刃的强度及耐用度。

一般取α0为60~120。

3、主偏角k r。

主切削刃在基面上的投影与进给方向之间的夹角。

主偏角能影响主切削刃和刀头受力情况及散热情况。

加工强度、硬度较高的材料时，应选较小的主偏角，以提高刀具的耐用度。

加工细长工件时，应选较大的主偏角，以减少径向切削力引起工件的变形和振动。

一般取k r为300~900。

4、副偏角k r＇。

副切削刃在基面上的投影与进给反方向之间的夹角。

副偏角的作用是减少副切削刃与工件已加工表面之间的摩擦。

副偏角越大，摩擦越小。

但k r过大，又会增大已加工表面的粗糙度。

一般取k r为50~150。

车刀的几何角度：。

车刀几何角度如何测量常用的车刀有直头外圆车刀、弯头外圆车刀、偏刀、切断刀等。

测量车刀几何角度时需在工作台上面准备万能车刀量角台和需测量的车刀。

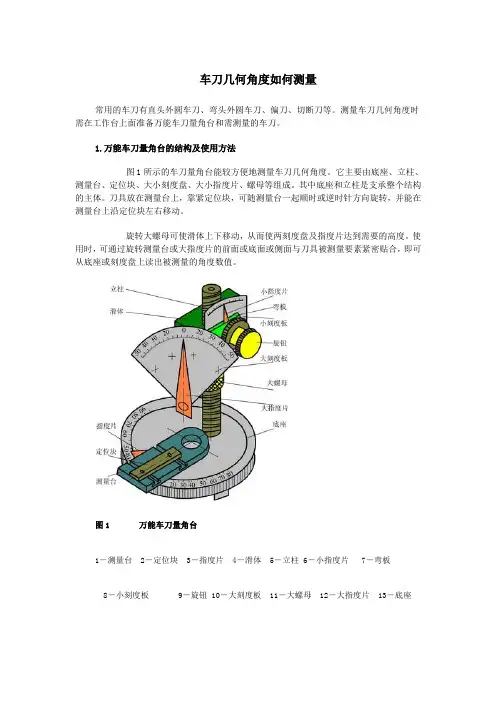

1.万能车刀量角台的结构及使用方法图1所示的车刀量角台能较方便地测量车刀几何角度。

它主要由底座、立柱、测量台、定位块、大小刻度盘、大小指度片、螺母等组成。

其中底座和立柱是支承整个结构的主体。

刀具放在测量台上，靠紧定位块，可随测量台一起顺时或逆时针方向旋转，并能在测量台上沿定位块左右移动。

旋转大螺母可使滑体上下移动，从而使两刻度盘及指度片达到需要的高度。

使用时，可通过旋转测量台或大指度片的前面或底面或侧面与刀具被测量要素紧密贴合，即可从底座或刻度盘上读出被测量的角度数值。

图1 万能车刀量角台1－测量台2－定位块3－指度片4－滑体5－立柱 6－小指度片7－弯板8－小刻度板 9－旋钮 10－大刻度板11－大螺母12－大指度片13－底座2.测量外园车刀的几何角度（1)原始位置调整将量角台的大小指度片及测量台全部调至零位，并把刀具放在测量台上，使车刀贴紧定位块、刀尖贴紧大指度片的大面。

此时，大指度片的底面与基面平行，刀杆的轴线与大指度片的大面垂直，如图2所示。

图2 原始位置调整图3 在基面内测量主偏角和副偏角（2）在基面内测量主偏角、副偏角旋转测量台，使主切削刃与大指度片的大面贴合（图3），根据主偏角的定义，即可直接在底座上读出主偏角的数值。

同理，旋转测量台，使副切削刃与大指度片的大面贴合，即可直接在底座上读出副偏角的数值。

（3）在切削平面内测量刃倾角旋转测量台，使主切削刃与大指度片的大面贴合，此时，大指度片与车刀主切削刃的切削平面重合。

再根据刃倾角的定义，使大指度片底面与主切削刃贴合（图4），即可在大刻度板上读出刃倾角的数值（注意的正负）。

图4 在切削平面内测量刃倾角（4）在主剖面内测量前角、后角将测量台从原始位置逆时针旋转（90°－），此时大指度片所在的平面即为车刀主切削刃上的主剖面。

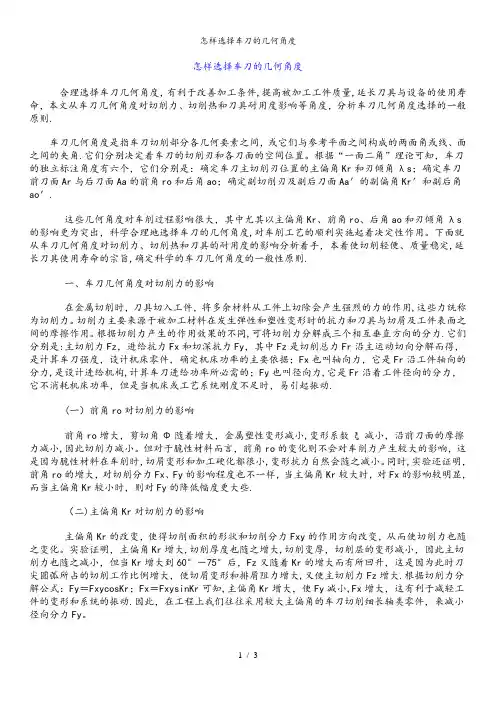

怎样选择车刀的几何角度合理选择车刀几何角度，有利于改善加工条件,提高被加工工件质量,延长刀具与设备的使用寿命，本文从车刀几何角度对切削力、切削热和刀具耐用度影响等角度，分析车刀几何角度选择的一般原则.车刀几何角度是指车刀切削部分各几何要素之间，或它们与参考平面之间构成的两面角或线、面之间的夹角.它们分别决定着车刀的切削刃和各刀面的空间位置。

根据“一面二角”理论可知，车刀的独立标注角度有六个，它们分别是：确定车刀主切削刃位置的主偏角Kr和刃倾角λs；确定车刀前刀面Ar与后刀面Aa的前角ro和后角ao；确定副切削刃及副后刀面Aa′的副偏角Kr′和副后角ao′.这些几何角度对车削过程影响很大，其中尤其以主偏角Kr、前角ro、后角ao和刃倾角λs 的影响更为突出，科学合理地选择车刀的几何角度,对车削工艺的顺利实施起着决定性作用。

下面就从车刀几何角度对切削力、切削热和刀具的耐用度的影响分析着手，本着使切削轻便、质量稳定,延长刀具使用寿命的宗旨,确定科学的车刀几何角度的一般性原则.一、车刀几何角度对切削力的影响在金属切削时，刀具切入工件，将多余材料从工件上切除会产生强烈的力的作用,这些力统称为切削力。

切削力主要来源于被加工材料在发生弹性和塑性变形时的抗力和刀具与切屑及工件表面之间的摩擦作用。

根据切削力产生的作用效果的不同,可将切削力分解成三个相互垂直方向的分力.它们分别是:主切削力Fz，进给抗力Fx和切深抗力Fy，其中Fz是切削总力Fr沿主运动切向分解而得，是计算车刀强度，设计机床零件，确定机床功率的主要依据；Fx也叫轴向力，它是Fr沿工件轴向的分力,是设计进给机构,计算车刀进给功率所必需的；Fy也叫径向力,它是Fr沿着工件径向的分力，它不消耗机床功率，但是当机床或工艺系统刚度不足时，易引起振动.(一）前角ro对切削力的影响前角ro增大，剪切角Φ随着增大，金属塑性变形减小,变形系数ξ减小，沿前刀面的摩擦力减小,因此切削力减小。

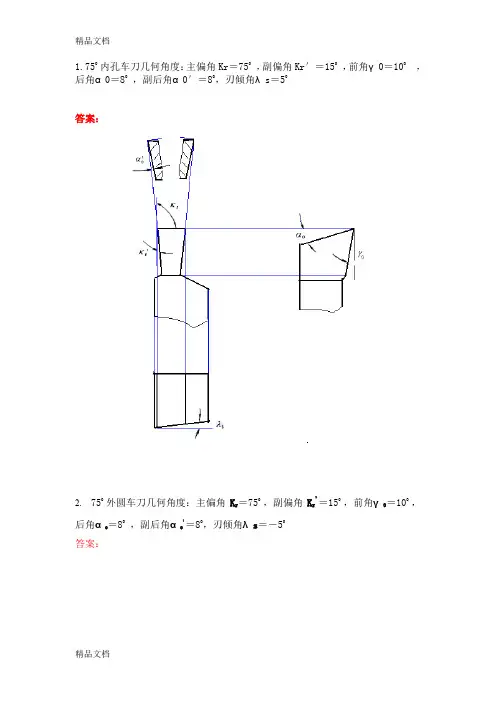

实验一车刀几何角度测量实验一、实验目的和要求1、熟悉车刀切削部分的构成要素，掌握车刀标注角度的参考平面、参考系及车刀标注角度的定义；2、了解车刀量角台的结构，学会使用量角台测量车刀标准角度；3、绘制车刀标注角度图，并标注出测量得到的各角度数值。

二、实验装置1、回转工作台式车刀量角台；2、外圆车刀、90º偏刀或切断刀若干。

三、实验原理车刀的标注角度可以用车刀量角台进行测量。

测量的基本原理是：按照车刀标注角度的定义，在切削刃选定点上，用量角台的指针平面（或侧面或底面），与构成被测角度的面或线紧密贴合（或相平行、或相垂直），把要测量的角度测量出来。

图1-1 量角台的构造图1-2 测量片车刀量角台结构如图1-1所示。

量角台主要由底盘1、平台3、立柱7、测量片5、扇形盘6、10等组成。

底盘1为圆盘形，在零度线左右方向各有1000角度，用于测量车刀的主偏角和副偏角，通过底盘指针2读出角度值；平台3可绕底盘中心在零刻线左右1000范围内转动；定位块4可在平台上平行滑动，作为车刀的基准；测量片5，如图1-2所示，有主平面（大平面）、底平面、侧平面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表主剖面、基面、切削平面等。

大扇形刻度盘6上有正副450的刻度，用于测量前角、后角、刃倾角，通过测量片5的指针指出角度值；立柱7上制有螺纹，旋转升降螺母8就可以调整测量片相对车刀的位置。

四、实验内容1、利用车刀量角台分别测量所给车刀的几何角度，要求测量：κr、κr＇、λs、γo、αo、αoˊ等角度；2、记录测得的数据，并计算出刀尖角εr和楔角βo；五、实验步骤（一）调整车刀量角台至原始位置用车刀量角台测量车刀标注角度之前，必须先调整量角台使工作台、大扇形刻度盘和小扇形刻度盘指针全部指零，使定位块侧面与测量片的大平面垂直，这样就可以认为：测量片的大平面垂直于平台平面，且垂直于平台对称线（即零度线）；测量片的底平面平行于平台平面；测量片的侧平面垂直于平台平面，且平行于平台平面对称线（零度线）。

车刀的几何角度及选择原则newmaker为了决定车刀刃口的锋利程度及其在空间的位置，必须建立一个坐标系，该坐标系由三个基准平面构成。

下面以外圆车刀为例，介绍车刀的几何角度。

如图所示。

基面：过主切削刃选定点的平面，此平面在主切削刃为水平时包含主刀刃并与车刀安装底面即水平面平行，此平面主要作为度量前刀面在空间位置的基准平面。

切削平面：过主切削刃选定点与主切削刃相切，并与基面相垂直的平面。

此平面主要作为度量主后刀面在空间位置的基准面。

主剖面：过主切削刃选定点并同时垂直于基面和主切削平面的平面。

（1）、前角γ0 前刀面与基面的夹角，在主剖面中测量。

前角的大小影响切削刃锋利程度及强度。

增大前角可使刃口锋利，切削力减小，切削温度降低，但过大的前角，会使刃口强度降低，容易造成刃口损坏。

取值范围为：-8°到+15°。

选择前角的一般原则是：前角数值的大小与刀具切削部分材料、被加工材料、工作条件等都有关系。

刀具切削部分材料性脆、强度低时，前角应取小值。

工件材料强度和硬度低时，可选取较大前角。

在重切削和有冲击的工作条件时，前角只能取较小值，有时甚至取负值。

一般是在保证刀具刃口强度的条件下，尽量选用大前角。

如硬质合金车刀加工钢材料时前角值可选5°-15°。

（2）、主后角α0 主后刀面与切削平面间的夹角，在主剖面中测量。

其作用为减小后刀面与工件之间的摩擦。

它也和前角一样影响刃口的强度和锋利程度。

选择原则与前角相似，一般为0到8°。

（3）、主偏角κ r 主切削刃与进给方向间的夹角，在基面中测量。

其作用体现在影响切削刃工作长度、吃刀抗力、刀尖强度和散热条件。

主偏角越小，吃刀抗力越大，切削刃工作长度越长，散热条件越好。

选择原则是：工件粗大刚性好时，可取小值；车细长轴时为了减少径向切削抗力，以免工件弯曲，宜选取较大的值。

常用在15°到90°之间。

（4）、副偏角κ 'r 副切削刃与进给反方向间的夹角，在基面中测量。
