千分尺公开课课件
润滑
定期在千分尺的活动部位 涂抹适量的润滑油，以保 持其顺畅移动。
存储
将千分尺存放在干燥、无 尘的地方，避免与硬物接 触导致划伤。
常见故障及排除方法
测量面磨损
如出现测量面磨损，应及时更换 磨损件，确保测量精度。
活动部位卡滞
如出现活动部位卡滞，应检查是否 缺少润滑油，并清洁活动部位。
示值误差
如出现示值误差，应进行校准，确 保测量准确性。
测微螺杆
01
02
03
04
测微螺杆是千分尺的另一个重 要部分，它与测量头相连，用 于将测量头的移动转化为可读
数值。
测微螺杆通常由高精度钢材制 成，以保证其稳定性和准确性
。
测微螺杆的旋转运动通过一系 列齿轮和蜗轮传递到可读数装
置，如刻度盘或显示屏。
测微螺杆的旋转范围通常在 0.5到10圈之间，对应于千分
定期检查与校准
检查
定期检查千分尺的外观、活动部 位是否正常，测量面是否磨损等 。
校准
根据千分尺的类型和使用频率， 定期进行校准，以确保测量精度 。
05
千分尺的应用案例
在机械制造中的应用
机械零件的精确测量
千分尺在机械制造中用于测量各种机械零件的尺寸、孔径、槽宽 等，确保零件的精度和符合设计要求。
根据被测物体的尺寸选择合适的测量 范围，避免超量程使用。
检查千分尺的零位
使用前应检查千分尺的零位是否正确， 如果不正确需要进行调整。
使用步骤
01
02
03
04
校准千分尺
在测量前需要对千分尺进行校 准，确保测量结果的准确性。
选择合适的测头
根据被测物体的形状和尺寸选 择合适的测头进行测量。
千分尺操作培训教材
读数精度
千分尺的读数精度通常为0.01mm或0.001mm，具体精度取决于千分尺的型号 和规格。在读取刻度01
02
03
避免剧烈撞击
在使用过程中，应避免剧 烈撞击千分尺，以免损坏 其测量精度或造成损坏。
保持清洁
使用后应保持千分尺的清 洁，避免灰尘、污垢等杂 质影响测量精度。
千分尺的种类与特点
总结词
千分尺有多种类型，每种类型都有其特定的应用场景和特点。
详细描述
根据测量范围和用途，千分尺可以分为多种类型，如外径千分尺、内径千分尺、深度千分尺、杠杆千分尺等。每 种类型的千分尺都有其特定的应用场景和特点，例如外径千分尺主要用于测量外径尺寸，内径千分尺则用于测量 内径尺寸。
千分尺的工作原理
03
注意事项
在测量过程中，要确保千分尺的测量头与被测物体垂直，避免侧向压力
和摩擦力对测量结果的影响。同时，要定期校准千分尺，以确保测量精
度。
测量深度的实例
测量深度
使用千分尺测量深度时，应将千分尺的测量头插入被测孔中，确保测量头与孔的轴线对齐 ，然后旋转千分尺的微分筒，使棘轮发出声音，再观察读数。
读数方法
将千分尺的测量面和测砧轻轻接触， 确保千分尺的指针位于零位。
测量过程中的注意事项
轻拿轻放
在拿起和放下千分尺时要 轻柔，避免剧烈的震动和 碰撞，以免影响测量精度。
保持稳定
在测量过程中要保持千分 尺的稳定，避免其移动或 倾斜，以确保测量结果的 准确性。
正确读数
在读取测量结果时要保持 视线与刻度盘垂直，以免 产生视觉误差。
05
千分尺操作实例
测量长度的实例
01 02
测量长度
使用千分尺测量长度时，应将千分尺的测量头与被测物体接触，确保测 量头对准零位，然后旋转千分尺的微分筒，使千分尺的棘轮发出声音， 再观察读数。
千分尺的读数精度通常为0.01mm或0.001mm，具体精度取决于千分尺的型号 和规格。在读取刻度01
02
03
避免剧烈撞击
在使用过程中，应避免剧 烈撞击千分尺，以免损坏 其测量精度或造成损坏。
保持清洁
使用后应保持千分尺的清 洁，避免灰尘、污垢等杂 质影响测量精度。
千分尺的种类与特点
总结词
千分尺有多种类型，每种类型都有其特定的应用场景和特点。
详细描述
根据测量范围和用途，千分尺可以分为多种类型，如外径千分尺、内径千分尺、深度千分尺、杠杆千分尺等。每 种类型的千分尺都有其特定的应用场景和特点，例如外径千分尺主要用于测量外径尺寸，内径千分尺则用于测量 内径尺寸。
千分尺的工作原理
03
注意事项
在测量过程中，要确保千分尺的测量头与被测物体垂直，避免侧向压力
和摩擦力对测量结果的影响。同时，要定期校准千分尺，以确保测量精
度。
测量深度的实例
测量深度
使用千分尺测量深度时，应将千分尺的测量头插入被测孔中，确保测量头与孔的轴线对齐 ，然后旋转千分尺的微分筒，使棘轮发出声音，再观察读数。
读数方法
将千分尺的测量面和测砧轻轻接触， 确保千分尺的指针位于零位。
测量过程中的注意事项
轻拿轻放
在拿起和放下千分尺时要 轻柔，避免剧烈的震动和 碰撞，以免影响测量精度。
保持稳定
在测量过程中要保持千分 尺的稳定，避免其移动或 倾斜，以确保测量结果的 准确性。
正确读数
在读取测量结果时要保持 视线与刻度盘垂直，以免 产生视觉误差。
05
千分尺操作实例
测量长度的实例
01 02
测量长度
使用千分尺测量长度时，应将千分尺的测量头与被测物体接触，确保测 量头对准零位，然后旋转千分尺的微分筒，使千分尺的棘轮发出声音， 再观察读数。
千分尺公开课课件
2.螺旋测微器的刻度：
0.5mm刻度线或 半刻度线 0.5mm刻度线的特点 不标数字
基准线 mm刻度线
mm刻度线的特点 只标0、5、10、15等数字
看看你手里的 千分尺是什么 情况呢？？
mm刻度线不一 定在固定刻度下 方，也可以在固 定刻度的上方。 可通过标注的数 字来判断。
3.1 螺旋测微器的固定刻度读数方法
可动刻度： 25.0×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
4.3 千分尺的读数训练：
是否超过半刻 度？否。
40 35 固定刻 度：2 0 1 2 30
可动刻度： 34.4×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
四、课堂小结
1.千分尺的结构： 主要由固定套筒、尺架、微分筒、测微螺杆以及测力棘 轮等构成。
2.千分尺的读数方法： a.先读固定刻度的读数 b.在读可动刻度的读数 c.将固定刻度的读数和可动刻度读数相见。 3.千分尺的使用注意事项及其维护：
五、课后作业及思考
1.课后作业： 多练习游标卡尺和千分尺的读数 2.思考： 如果千分尺的固定套筒的基准线与可动刻 度上的零线，没有对准时，这个时候读数与实 际尺寸的差异？
0 45
可动刻度： 49.6×0.01 说明没有超过半 刻度线
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 0 + 0.0 + 0.496 = 0.496 mm
千分尺公开课课件
市场发展前景
千分尺市场需求 持续增长
数字化、智能化 千分尺成为发展 趋势
千分尺应用领域 不断拓展，如航 空航天、医疗等 领域
千分尺市场竞争 激烈，需要不断 创新和优化产品 性能
Ppt
THANK YOU
汇报人：PPT
汇报时间：20XX/01/01
锁紧装置的类型： 螺旋锁紧、棘轮 锁紧、弹簧锁紧 等
锁紧装置的结构 ：包括锁紧螺母 、锁紧杆、锁紧 弹簧等
锁紧装置的使用 方法：根据测量 需求调整锁紧装 置的松紧程度， 确保测量精度
测微螺杆
组成：由螺杆、螺母和刻度盘组成 作用：用于测量微小距离 精度：可以达到0.01mm 特点：结构简单，操作方便，测量精度高
锁紧螺钉： 用于固定主 尺和游标位 置
刻度线：用 于读取测量 值
测量头
测量头的作用：测量工件的尺寸和精度 测量头的组成：包括测量杆、测量头、测量杆和测量头的连接部分 测量头的种类：有接触式和非接触式两种 测量头的精度：取决于测量头的材料、加工工艺和测量头的设计
锁紧装置
锁紧装置的作用： 确保千分尺在使 用过程中保持稳 定，防止测量误 差
PART 2
千分尺的概述
千分尺的定义
千分尺是一种精密测量工具，用于测量微小距离和角度 主要由主尺、副尺、游标、固定螺钉等部分组成 主尺和副尺上刻有刻度，游标上有刻度线 通过游标和主尺的相对位置，可以读取被测物体的尺寸和角度
千分尺的用途
测量工件的尺寸和精度 检测工件的表面粗糙度和形位公差 校准和调整工件的位置和角度 测量工件的硬度和弹性模量
完成测量后，清理千分尺，保持其清洁和 精度
读数方法
千分尺的刻度线 分为主刻度和副 刻度，主刻度线 每格代表 0.01mm，副刻 度线每格代表 0.001mm。
千分尺公开课教案hao

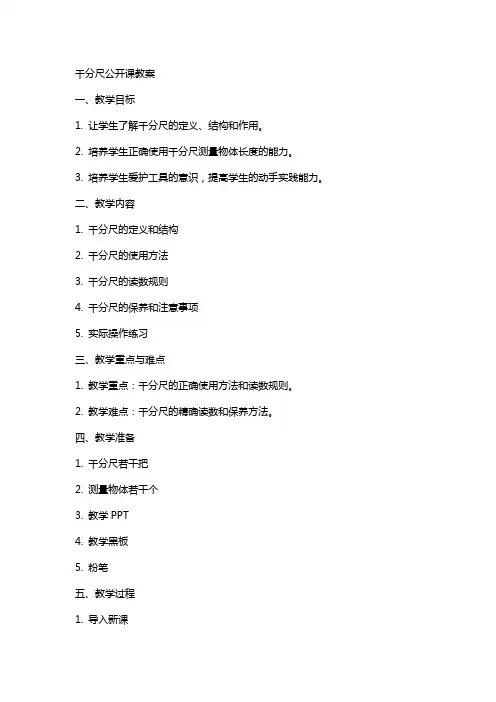

千分尺公开课教案一、教学目标1. 让学生了解千分尺的定义、结构和作用。
2. 培养学生正确使用千分尺测量物体长度的能力。
3. 培养学生爱护工具的意识，提高学生的动手实践能力。
二、教学内容1. 千分尺的定义和结构2. 千分尺的使用方法3. 千分尺的读数规则4. 千分尺的保养和注意事项5. 实际操作练习三、教学重点与难点1. 教学重点：千分尺的正确使用方法和读数规则。
2. 教学难点：千分尺的精确读数和保养方法。
四、教学准备1. 千分尺若干把2. 测量物体若干个3. 教学PPT4. 教学黑板5. 粉笔五、教学过程1. 导入新课教师展示千分尺的实物，引导学生思考：你们听说过千分尺吗？它有什么作用？2. 讲解千分尺的知识教师结合PPT和黑板，讲解千分尺的定义、结构和作用。
重点讲解千分尺的使用方法和读数规则。
3. 演示千分尺的使用教师在实物上演示千分尺的使用方法，包括放置、调节、读数等步骤。
讲解千分尺的保养和注意事项。
4. 学生动手实践学生分组进行实际操作练习，教师巡回指导。
引导学生掌握千分尺的正确使用方法和读数规则。
5. 总结与拓展教师引导学生总结本节课所学内容，提问学生：你们学会如何使用千分尺了吗？给出一些实际应用场景，让学生思考如何使用千分尺解决问题。
6. 布置作业教师布置课后作业，要求学生巩固千分尺的使用方法和读数规则，并在实践中尝试应用。
7. 课后反思教师对本节课的教学效果进行反思，针对学生的掌握情况，调整教学策略，为下一节课做好准备。
六、教学评估1. 课堂问答：通过提问学生对千分尺的定义、结构和作用的理解，以及学生能否正确描述千分尺的使用方法和读数规则来进行评估。
2. 实操演练：观察学生在实际操作中是否能够正确使用千分尺，包括放置、调节、读数等步骤，以及是否能够遵守千分尺的保养和注意事项。
七、教学反馈1. 学生反馈：通过课后问卷调查或面对面交流，了解学生对千分尺公开课的满意度以及他们对课程内容的掌握程度。
千分尺课件(公开课用)讲解共26页文档
END
千分尺课件(公开Βιβλιοθήκη 用)讲解56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
千分尺课件(公开课用)讲解共26页
千分尺课件(公开课用)讲解
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
千分尺使用演示教案
50～75、75～100、100～125mm等。使用时按 被测工件的尺寸选用。
千分尺的制造精度分为0级和1级两种，0级精度
高，1级稍差。千分尺的读数精度为0.01mm，又 称百分尺、分厘卡。
其数量级相当于千分之一英寸（0.0254mm），
故解放初期称“千分尺”，习惯而至今。
佛山技校－南海烟厂培训 15
佛山技校－南海烟厂培训
18
千分尺的使用
①.校对 使用前应先检查零点，缓缓转动棘轮至发声，使 测杆处于测量的最小起始位置，观察微分筒的零刻线是否与 固定套筒上的基准线对正。 ②.测量 左手持尺架，右手转动微分筒使测杆与砧座间距 稍大于被测物，放入被测物，转动棘轮，夹住被测物，直到 棘轮发出声音为止；旋转锁紧手柄，使测杆固定后读数。 ③.保管 用后仔细擦干净，置于量具盒内，几天不用则要

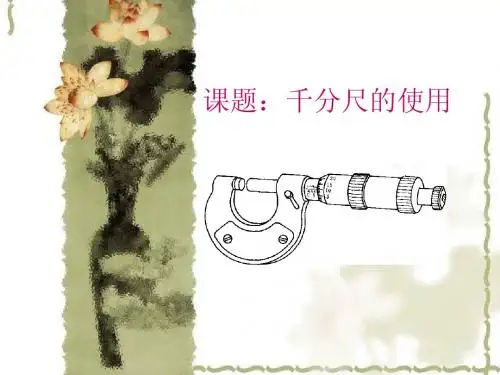

课题：千分尺的使用
佛山技校－南海烟厂培训
1
千分尺是一种精密量具， 其测量精度比游标卡尺高，
而且比较灵敏。
佛山技校－南海烟厂培训 2
一、千分尺结构
砧座 尺架
固定套管
微分筒
罩壳
轴套 螺纹调整套
测微螺杆
弹簧
锁紧手柄
佛山技校－南海烟厂培训
螺钉 棘爪销 棘轮
3
二、千分尺的刻线原理 固定套管上刻有主尺刻线，每格0.5mm。 测微螺杆6右端螺纹的螺距为0.5mm，当微 分筒转一周时，螺杆6就移动0.5mm。 微分筒圆锥面上共刻有50格，因此微分筒每 转一格，螺杆6就移动 0.5÷50=0.01(mm)。
请 提 意 见，
致 谢！
佛山技校－南海烟厂培训
20
L= 2 + 0.5 + 0.460 = 2.960 mm9Fra bibliotek读数方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们就要换用精度更高的量具。 ------螺旋测微量具，也就是千分尺
3
《极限配合与技术测量》
外径千分尺
4
【教学目标】
1、了解千分尺的种类及外径千分尺的结构 2、理解外径千分尺的刻线原理 3、掌握外径千分尺的读数方法 4、熟悉外径千分尺的使用注意事项
5
【教学重点】
1. 外径千分尺的刻线原理 2. 外径千分尺的读数方法
【教学难点】
外径千分尺的读数方法
6
项目任务
1、千分尺有哪些类型？ 2、外径千分尺结构是怎样的？ 3、刻线原理是怎样的？ 4、如何读数？ 5、如何使用？
7
【项目一】千分尺的种类
内经千分尺 内测千分尺
外径千分尺 螺纹千分尺
公法线千分尺
.深度千分尺 8
根据用途的不同，千分尺可分为 以下十一种：
观察：微分筒外圆周上刻有多少格？
11
【项目三】外径千分尺的刻线原理
半刻度为0.5毫米
可动刻度：50格，每 格为0.01毫米
固定刻度： 每刻度为1毫米
045Biblioteka 01240
在千分尺的固定套筒上刻有轴向中线，在中线的两侧刻有两排刻
线。测微螺杆的螺距为0.5mm,微分筒的外圆周上刻有50格,微分筒
旋转一周(转过了50格),带动测微螺杆轴向移动0.5mm,而微分筒转过
13
外径千分尺的读数方法：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：2
01 2
0
读小数 ：46格
46×0.01=0.46
45
40
读数L= 固定套筒读数（整数） + 微分筒读数(小数)
L= 2 .5 + 0.460 = 2.960 mm
14
外径千分尺的读数练习：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：1
30
读小数 ：25格
25×0.01=0.25
25
01 20
读数L= 1 .5 + 0.250 = 1.750 mm
15
千分尺的读数练习：
是否超过半毫 米数？否。
整毫米数 ： 2
01
40读34.小5×数0.：013=40.5.3格45 35 2 30
读数L= 2 + 0.345 = 2.345 mm
18
请你读出下列测量结果：
0.905
45
40
0
35
答案：L= 0.5 + 0.405 = 0.905 mm
19
【项目五】使用千分尺注意事项
1、 使用前检查微分筒的零线是否与套筒上的中线对 齐。应保持测量面与砧座的清洁。
2、 测量时，先直接转动微分筒，并将千分尺放正。 当测量面接近零件表面时，改用测力装置，直到 发出两三声“咔咔”声即停止转动，读出数值。
1小格时,测微螺杆移动的距离为0.5/50=0.01mm.就是外径千分尺的
测量精度.
12
【项目四】外径千分尺的读数方法
读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒
边缘靠近的刻线数值（包括整毫米数和半毫米数）。 第二步：再读小数——再从微分筒上读出与固定套筒
中线对齐的刻度；将此刻度乘以0.01mm就是小数 部分的读数。 第三步：求和——把以上两数值相加，就是尺寸读数 读数＝固定套筒读数（整数）＋微分筒读数（小数）
16
读数练习：
整毫米数 ： 0
5 0 0 45
是否超过半毫米 数？不太清楚。
读小数：0.6格 0.6×0.01=0.006 说明已经超过半
毫米数
读数L= 0.5 + 0.006 = 0.506 mm
17
请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1.5 + 0.104 = 1.604 mm
弓形尺架
锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固
定套筒、微分筒、测力装置、锁紧装置等组成。
说明：1、一般尺架上刻有精度及测量范围。
2、测微螺杆的螺距为0.5mm。 3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆 沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
学生实测记录表
工件厚度 纸的厚度 头发直径
测量数值
21
课堂小结
1.千分尺的种类及外径千分尺的结构 2. 外径千分尺的刻线原理 3.外径千分尺的读数方法 4.外径千分尺的使用注意事项
22
布置作业
课本P140 5-8 5-10
23
谢 谢！
24
若有不当之处，请指正，谢谢！
25
1. 外径千分尺 3. 深度千分尺 5. 螺纹千分尺 7. 杠杆千分尺 9. 三爪内径千分尺 11.数显千分尺.
2. 杆式内径千分尺 4. 公法线千分尺 6. 壁厚千分尺 8. 内测千分尺 10. 尖头千分尺
9
最常用的是外径千分尺
10
【项目二 】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒 活动套管
3、 不能用千分尺测量毛坯件及未加工表面。不能在 工件转动时进行测量。
4、读数要细心，看清楚，特别注意分清整刻线及 0.5刻线。
20
课堂实测练习
学生用千分尺测量工件的厚度尺寸或纸的 厚度、自己头发的直径等。
实操技巧：将待测工件放置平稳，左手握尺 身将千分尺放正，右手转动微分筒，当测量 面接近零件表面时，改用测力装置，直到发 出两三声“咔咔”声即停止转动，读出数值 。
公开课
授课老师： 授课班级：13秋数控班 授课科目：《极限配合与技术测量》
1
【知识回顾】
游标卡尺的刻度值有哪几种？生产中 最常用的是哪一种？
答：有0.1，0.05，0.02毫米三种。 最常用的是0.02毫米的游标卡尺。
2
讨论问题
一般精度的零件可以用游标卡尺进行检 验，但是测量精度更高的零件，比如精度是 0.01毫米零件，能否用游标卡尺测量呢？
3
《极限配合与技术测量》
外径千分尺
4
【教学目标】
1、了解千分尺的种类及外径千分尺的结构 2、理解外径千分尺的刻线原理 3、掌握外径千分尺的读数方法 4、熟悉外径千分尺的使用注意事项
5
【教学重点】
1. 外径千分尺的刻线原理 2. 外径千分尺的读数方法
【教学难点】
外径千分尺的读数方法
6
项目任务
1、千分尺有哪些类型？ 2、外径千分尺结构是怎样的？ 3、刻线原理是怎样的？ 4、如何读数？ 5、如何使用？
7
【项目一】千分尺的种类
内经千分尺 内测千分尺
外径千分尺 螺纹千分尺
公法线千分尺
.深度千分尺 8
根据用途的不同，千分尺可分为 以下十一种：
观察：微分筒外圆周上刻有多少格？
11
【项目三】外径千分尺的刻线原理
半刻度为0.5毫米
可动刻度：50格，每 格为0.01毫米
固定刻度： 每刻度为1毫米
045Biblioteka 01240
在千分尺的固定套筒上刻有轴向中线，在中线的两侧刻有两排刻
线。测微螺杆的螺距为0.5mm,微分筒的外圆周上刻有50格,微分筒
旋转一周(转过了50格),带动测微螺杆轴向移动0.5mm,而微分筒转过
13
外径千分尺的读数方法：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：2
01 2
0
读小数 ：46格
46×0.01=0.46
45
40
读数L= 固定套筒读数（整数） + 微分筒读数(小数)
L= 2 .5 + 0.460 = 2.960 mm
14
外径千分尺的读数练习：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：1
30
读小数 ：25格
25×0.01=0.25
25
01 20
读数L= 1 .5 + 0.250 = 1.750 mm
15
千分尺的读数练习：
是否超过半毫 米数？否。
整毫米数 ： 2
01
40读34.小5×数0.：013=40.5.3格45 35 2 30
读数L= 2 + 0.345 = 2.345 mm
18
请你读出下列测量结果：
0.905
45
40
0
35
答案：L= 0.5 + 0.405 = 0.905 mm
19
【项目五】使用千分尺注意事项
1、 使用前检查微分筒的零线是否与套筒上的中线对 齐。应保持测量面与砧座的清洁。
2、 测量时，先直接转动微分筒，并将千分尺放正。 当测量面接近零件表面时，改用测力装置，直到 发出两三声“咔咔”声即停止转动，读出数值。
1小格时,测微螺杆移动的距离为0.5/50=0.01mm.就是外径千分尺的
测量精度.
12
【项目四】外径千分尺的读数方法
读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒
边缘靠近的刻线数值（包括整毫米数和半毫米数）。 第二步：再读小数——再从微分筒上读出与固定套筒
中线对齐的刻度；将此刻度乘以0.01mm就是小数 部分的读数。 第三步：求和——把以上两数值相加，就是尺寸读数 读数＝固定套筒读数（整数）＋微分筒读数（小数）
16
读数练习：
整毫米数 ： 0
5 0 0 45
是否超过半毫米 数？不太清楚。
读小数：0.6格 0.6×0.01=0.006 说明已经超过半
毫米数
读数L= 0.5 + 0.006 = 0.506 mm
17
请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1.5 + 0.104 = 1.604 mm
弓形尺架
锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固
定套筒、微分筒、测力装置、锁紧装置等组成。
说明：1、一般尺架上刻有精度及测量范围。
2、测微螺杆的螺距为0.5mm。 3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆 沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
学生实测记录表
工件厚度 纸的厚度 头发直径
测量数值
21
课堂小结
1.千分尺的种类及外径千分尺的结构 2. 外径千分尺的刻线原理 3.外径千分尺的读数方法 4.外径千分尺的使用注意事项
22
布置作业
课本P140 5-8 5-10
23
谢 谢！
24
若有不当之处，请指正，谢谢！
25
1. 外径千分尺 3. 深度千分尺 5. 螺纹千分尺 7. 杠杆千分尺 9. 三爪内径千分尺 11.数显千分尺.
2. 杆式内径千分尺 4. 公法线千分尺 6. 壁厚千分尺 8. 内测千分尺 10. 尖头千分尺
9
最常用的是外径千分尺
10
【项目二 】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒 活动套管
3、 不能用千分尺测量毛坯件及未加工表面。不能在 工件转动时进行测量。
4、读数要细心，看清楚，特别注意分清整刻线及 0.5刻线。
20
课堂实测练习
学生用千分尺测量工件的厚度尺寸或纸的 厚度、自己头发的直径等。
实操技巧：将待测工件放置平稳，左手握尺 身将千分尺放正，右手转动微分筒，当测量 面接近零件表面时，改用测力装置，直到发 出两三声“咔咔”声即停止转动，读出数值 。
公开课
授课老师： 授课班级：13秋数控班 授课科目：《极限配合与技术测量》
1
【知识回顾】
游标卡尺的刻度值有哪几种？生产中 最常用的是哪一种？
答：有0.1，0.05，0.02毫米三种。 最常用的是0.02毫米的游标卡尺。
2
讨论问题
一般精度的零件可以用游标卡尺进行检 验，但是测量精度更高的零件，比如精度是 0.01毫米零件，能否用游标卡尺测量呢？
