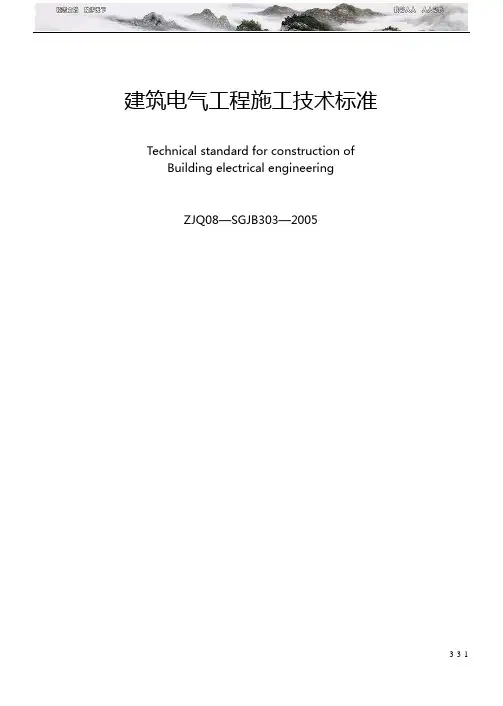

建筑电气工程施工技术标准

  • 格式：doc
  • 大小：810.56 KB
  • 文档页数：60

下载文档原格式

  / 60

合集下载

建筑电气工程施工技术课程标准

建筑电气工程施工技术课程标准

《建筑电气工程施工技术》课程标准课程名称：建筑电气工程施工技术适用专业：建筑电气工程技术专业参考学时、学分：56学时/3学分1．课程性质：《建筑电气工程施工技术》建筑电气工程施工技术是电子电气工程系建筑电气专业的专业课。

它的任务是：使从事建筑电气施工与管理工作的学生工作时具有建筑供配电、电气照明、防雷与接地、建筑弱电（电话通信系统、有线电视与闭路电视系统、消防与防盗监控系统等）设备工程的专业基本知识，以及掌握这些基本知识和技术所必备的基本理论，以解决建筑电气施工、管理及监理工作中与建筑设备专业很好协调配合的问题。

2．典型工作任务描述：本课程讲述的内容包括供电系统施工技术、照明系统施工技术、动力系统施工技术、低压配电线路施工技术、火灾报警与联动控制系统施工技术、电话通信系统施工技术、广播音响系统施工技术、电视系统施工技术、保安系统施工技术、建筑物防雷施工技术、接地与安全、智能建筑自动化系统施工技术等。

建使学生获得建筑电气的基本概念、基本原理和基本设计方法、重点掌握建筑电气的各项施工技术，培养学生分析问题、解决问题及工程施工的能力和工艺。

建筑电气施工技术是施工人员根据图纸及国家标准规范选择适当的施工工艺进行安全文明施工，有序合理完成施工任务，设计人员也根据国家标准规范及当前主流的可靠的施工技术来设计图纸。

建筑电气施工技术是施工人员必须掌握的能力。

3．工作与学习内容工作对象1．本课程讲述的内容包括供电系统施工技术、照明系统施工技术、动力系统施工技术、低压配电线路施工技术、火灾报警与联动控制系统施工技术、电话通信系统施工技术、广播音响系统施工技术、电视系统施工技术、保安系统施工技术、建筑物防雷施工技术、接地与安全、智能建筑自动化系统施工技术等。

使学生获得建筑电气的基本概念、基本原理和基本设计方法、重点掌握建筑电气的各项施工技术，培养学生分析问题、解决问题及工程施工的能力和工艺。

电气施工阶段1．施工准备〃技术准备，熟悉、会审图纸，熟悉施工规范、验收规范、技术规程、质量验收标准，编制施工方案、编制工程预算〃施工机具及材料的准备〃了解和创造施工条件2．施工过程〃关键技术交底〃对土建工程的要求〃与土建工程的配合〃按施工方案施工〃安全注意事项3．施工后〃分项检查、质量评定与验收〃保存文档资料〃进行技术经济分析工具材料〃通用工具测电笔、钢丝钳、螺丝刀、活板手、剥线钳、尖嘴钳、电烙铁、压线钳、手电钻、电锤、射钉枪、切割机、弯管器、套丝机、手动葫芦〃缆线专用工具电缆剪、扁形电缆剪、电缆刀、去套剪、手工虎钳〃常用仪表钳形电流表、接地电阻测量仪、万用表、兆欧表、直流电桥、晶体管毫伏表、信号发生器、示波器〃常用材料电线、电缆、管子、灯具、配电箱、低压电器、电机、电话、探测器、摄像头、消防设备、安全报警设备〃相关国家标准、施工规范、标准图集工作方法依据施工图及国家标准、规范结合本单位具体情况及工程概况制定施工方案。

建筑电气工程施工技术

建筑电气工程施工技术

建筑电气工程施工技术1H414020建筑电气工程施工技术1H414021建筑电气工程的划分与施工程序一、建筑电气工程的划分建筑电气工程由室外电气、变配电室、供电干线、电气动力、电气照明安装、备用电源和不间断电源安装、防雷及接地安装等工程组成。

了解各子分部所包含的分项。

防雷及接地安装子分部所包含的分项有：接闪器（接闪杆、接闪带、接闪线、接闪网、均压环）、引下线、接地装置（接地体、接地干线）、避雷装置安装，建筑物等电位联结等。

二、建筑电气工程施工程序（一）变配电工程施工程序1.开关柜、配电柜的安装顺序：开箱检查f二次搬运f基础框架制作安装f柜体固定f母线连接f二次线路连接f试验调整f送电运行验收。

2.干式变压器的施工顺序：开箱检查f变压器二次搬运f变压器本体安装f附件安装f变压器交接试验f送电前检查f送电运行验收。

（二）供电干线及室内配线施工程序1.母线槽施工程序：开箱检查f支架安装f单节母线槽绝缘测试f 母线槽安装f通电前绝缘测试f送电验收。

2.室内梯架电缆施工程序：电缆检查f电缆搬运f电缆敷设f电缆绝缘测试f挂标志f质量验收。

4.金属导管施工程序：测量定位f支架制作、安装（明导管敷设时）f导管预制f导管连接f接地线跨接。

5.管内穿线施工程序：选择导线f管内穿引线f导线与引线的绑扎f放护（金属导管敷设时）f穿导线f导线并头绝缘-线路检查-绝缘测试。

（四）电气照明工程施工程序照明灯具的施工程序：灯具开箱检查f灯具组装f灯具安装接线f 送电前的检查f送电运行。

（五）防雷接地装置施工程序防雷接地装置的施工程序：接地体施工f接地干线施工f引下线敷设f均压环施工f接闪带（接闪杆、接闪网）施工。

【例题】（2015二级真题）下列工序，属于成套电气照明灯具的施工工序有（）。

A.灯具检查B.灯具组装C.灯具安装D.灯具接线E.灯具送电『正确答案』ACDE『答案解析』本题考查的是建筑电气工程施工程序。

照明灯具的施工程序：灯具开箱检查一灯具组装一灯具安装接线一送电前的检查一送电运行。

电气工程施工技术与验收标准

电气工程施工技术与验收标准

电气工程施工技术与验收标准一、施工技术电气工程是现代建筑中不可或缺的一部分，为确保电气系统的安全运行以及电力供应的稳定性，施工过程中需要遵循一定的技术标准。

1.1 施工准备在电气工程施工之前，需要做好充分的准备工作。

首先，应编制详细的施工方案，包括材料购置、施工人员的组织与调配、施工时间表等内容。

其次，需要进行现场勘测，确保施工地点的环境和条件适合进行电气工程。

同时，还要确保施工人员具备必要的技能以及所需的工具和设备。

1.2 设备安装电气工程的设备安装是施工的重要环节。

在安装过程中，需要遵循相关的标准和规范。

首先，要确保设备的稳固安全，避免设备松动或者摇晃。

其次，要确保设备的正确连接，包括电源线的接线、设备之间的联接等。

最后，要进行设备的调试和测试，确保设备的正常运行。

1.3 线路敷设电气工程中的线路敷设是施工的重要内容之一。

在敷设过程中，需要注意以下几点。

首先，要确保线路的规划与设计符合相关标准和规范，包括线路的长度、电缆的截面积等。

其次，要保证线路的安全性，避免线路过载或短路。

此外，还要进行线路的绝缘处理，避免电气泄漏和触电危险。

二、验收标准电气工程完成后，需要进行验收。

验收的目的是确保电气系统的安全性和合格性。

2.1 安全标准电气工程验收中，安全是首要考虑的因素。

验收时，需检查电气设备的接地是否良好，是否存在漏电和绝缘问题。

同时，还需检查电气系统的过载保护和短路保护是否齐全有效。

如果存在安全隐患，需及时修复和加固，确保电气系统的安全运行。

2.2 功能标准电气工程验收中，还需检查电气系统的功能性能。

这包括电力供应的可靠性、稳定性以及负荷容量等。

验收过程中，需进行电气负荷测试，以确保系统能够正常满足使用需求。

同时，还需检查电气设备的开关操作是否灵活、准确。

2.3 设计标准最后，电气工程验收还需检查是否符合相关的设计标准。

这包括线路的规划设计、电气设备的选型和布置等。

验收过程中，需与设计方进行核对，确保施工结果与设计要求一致。

建筑电气工程施工工艺标准

建筑电气工程施工工艺标准

建筑电气工程施工工艺标准建筑电气工程的施工工艺标准是指在建筑电气工程施工过程中所需遵循的一系列规范和标准，其目的是为了确保施工过程的安全、高效和质量可控。

建筑电气工程施工工艺标准的制定和执行，对于保障建筑电气工程的施工质量和工期进度具有重要意义。

在实际施工中，严格按照建筑电气工程施工工艺标准进行操作，不仅可以提高工程质量，还可以降低施工风险，保障工程安全。

首先，建筑电气工程施工工艺标准要求施工人员必须具备丰富的电气工程施工经验和专业技能，熟悉施工图纸和相关规范标准。

在施工现场，施工人员应按照相关标准和规范进行施工操作，严格执行施工工艺流程，确保施工过程中的每一个细节符合标准要求。

同时，施工人员还应具备良好的安全意识和责任心，严格遵守施工现场的安全规定，确保施工过程中的安全生产。

其次，建筑电气工程施工工艺标准要求施工单位应具备完善的施工组织管理体系和质量管理体系。

施工单位应建立健全的施工管理制度，明确施工工艺标准的执行要求，制定详细的施工方案和施工计划，合理安排施工人员和施工设备，确保施工过程的有序进行。

同时，施工单位还应加强对施工现场的监督检查，及时发现和解决施工中的质量问题和安全隐患，确保施工质量符合标准要求。

另外，建筑电气工程施工工艺标准还要求施工材料和设备必须符合国家标准和行业规范，施工过程中应严格按照施工图纸和规范要求进行材料和设备的安装和使用。

施工单位应建立健全的材料和设备管理制度，加强对施工材料和设备的采购、验收和使用管理，确保施工材料和设备的质量可控，保障施工质量。

总之，建筑电气工程施工工艺标准的制定和执行对于保障建筑电气工程施工质量和工期进度具有重要意义。

施工单位和施工人员应严格按照相关标准和规范进行施工操作，加强施工管理，确保施工质量符合标准要求，保障施工安全，促进建筑电气工程的健康发展。

建筑电气施工规范技术(图文)

建筑电气施工规范技术(图文)

1电气工程1.1.1配管1.1.1.1配管目的与划分1配管的目的是保护导线，因而要求管路畅通到位，便于穿线及用户以后更换导线，并接地可靠。

配管工作是电气工程中最普遍、最基础性的工作，其安装质量的好坏直接影响到创优工作的成败。

暗配管预埋质量不好将造成土建大面积的剔凿，严重影响结构强度；明配管质量将直接影响创优的观感效果。

2凡敷设在需要破坏装饰或结构后方能见到的配管为暗配管，除暗配管之外的配管为明配管。

暗配管包括敷设在墙体、顶板结构内的以及不上人的封闭吊顶和固定封闭的竖井内的配管。

可上人的吊顶内（有人行通道的吊顶）、不封闭式竖井通道内的配管为明配管，其管路走向及支架、固定均应按明配管要求施工。

1.1.1.2配管的材料要求1钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象。

2镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。

3塑料管及其附件应具有阻燃、耐冲击的要求，其氧指数应大于27%。

4金属软管或包塑金属软管，内外须镀锌，不脱丝、锈蚀，并采用同材质的配件。

1.1.1.3适用场所及要求1钢管适用于室内、外场所，但对金属有严重锈蚀的场所不宜使用；敷设在土中时，应有三油两布防腐措施；敷设在焦渣中时，须包裹至少50mm清水混凝土保护层；暗敷设在混凝土中时，不需做管外防腐，但要求管内外除锈，管内防腐；暗敷设在吊顶、墙体内及明配时，需管内外除锈，管内外防腐，外壁刷面漆，面漆颜色与建筑物表面颜色分界清晰，不得交叉污染。

2镀锌钢管宜敷设在室内场所，镀锌层剥落处应刷防腐漆。

3金属软管应敷设在不易受损伤的干燥场所，且不应直埋入地下或混凝土中。

当在潮湿场所使用金属软管时，应采用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。

4塑料管宜敷设在不易受到冲击的场所。

5消防联动控制、自动灭火控制、通讯、应急照明及紧急广播等线路，应采用金属管，并应敷设在非燃烧体结构内；当必须明敷设时，应在金属管上采取防火保护措施。

电气工程施工技术标准(3篇)

电气工程施工技术标准(3篇)

第1篇一、概述电气工程施工技术标准是电气工程设计和施工过程中必须遵循的技术规定，旨在确保工程质量、安全、可靠、经济和美观。

本标准适用于各类建筑、工业、市政等电气工程的设计和施工。

二、施工准备1. 工程图纸和技术文件：施工前必须对工程图纸和技术文件进行审查，确保图纸完整、准确，技术文件齐全、合规。

2. 材料设备：施工前应确保材料设备的质量符合国家标准，并具有合格证明文件。

3. 施工队伍：施工队伍应具备相应的资质和专业技术水平，施工人员应经过专业培训，持证上岗。

4. 施工现场：施工现场应满足施工要求，包括场地平整、排水畅通、安全防护设施齐全等。

三、施工技术要求1. 接地装置安装（1）接地网接地极埋设深度按照设计图纸施工。

（2）所有正常不带电金属外壳及图纸中要求的接地点均应可靠接地，进行各点接地电阻测试，接地电阻值必须满足设计要求。

（3）接地电阻值的测试，必须在晴天之后第三天进行，接地电阻的测量采用恒电流电压测量法。

（4）接地线与设备连接后，必须做导通性试验，确保设备的可靠连接，并做好记录。

2. 电缆桥架安装（1）电缆桥架必须由业主、监理，施工承包商共同检查验收合格后，方可使用。

（2）电缆桥架施工前应由监理、施工承包商共同组织，工艺、结构、土建、电气、仪表、消防等专业之间的图纸汇审，确定电缆桥架的标高及走向，防止与其他专业相碰。

3. 导管施工（1）金属镀锌导管的进场验收要求：查验产品质量证明书，镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼。

（2）支架安装要求：承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。

（3）金属导管施工要求：钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。

四、施工质量验收1. 电气工程施工质量验收应按照国家标准和行业规范进行。

2. 施工过程中应进行分项、分部、单位工程的质量验收，确保工程质量。

建筑电气工程施工技术规范

建筑电气工程施工技术规范一、概述建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。

为了保证建筑电气工程的施工质量，本文将全面总结建筑电气工程的施工工艺，以供大家参考学习。

二、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装1.成套配电柜安装地下室明装的电气箱柜，需安装在型钢支架上，以避免墙面凝结水进入箱内。

一般在柜下用10#槽钢立放做基础，基础型钢允许偏差：每米不直度与水平度为1mm，全长为5mm，全长不平行度为5mm。

并在槽钢内侧需焊接地用镀锌六角螺栓M1025供接地用。

如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求。

2.配电箱明装地上安装处的墙柱面抹灰没完成时，在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。

几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。

柜、屏、台、箱、盘安装垂直度允许偏差为1.5，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。

3.配电箱暗装确定开孔位置，并根据开孔尺寸预埋铁件或角钢。

开孔位置应避免管道、线缆等障碍物的影响。

暗装配电箱应固定在预埋铁件或角钢上，固定应牢固可靠。

配电箱的门应关闭严密，并应安装防尘、防水、防小动物侵害的设施。

三、导管施工技术要求1.金属镀锌导管的进场验收要求(1)查验产品质量证明书；(2)镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼；(3)埋入土壤中的热浸镀锌钢材，其镀锌层厚度不应小于63m；(4)对镀锌质量有异议时，应按批抽样送有资质的试验室检测。

2.支架安装要求(1)承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；(2)当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架；(3)在距离盒（箱）、分支处或端部0.3-0.5m处应设置固定支架。

3.金属导管施工要求(1)钢导管不得采用对口熔焊连接：镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。

建筑电气工程施工工艺标准

1.5.5 环境关键要求
(1)屋顶、楼板施工完毕，不得渗漏。 (2)室内地面的基层施工完毕，并在墙上标出地面标高。 (3)混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求。 (4)预埋件及预留孔符合设计要求，预埋件牢固。 (5)模板及施工设施拆除，场地清理干净。 (6)足够的施工用场地，道路通畅。 (7)环境温度及湿度符合设备安装要求。
a.器身内压力在出厂至安装前均保持正压；
b.残油中微量水不应大于 30ppm；
c.变压器注入合格绝缘油后：绝缘油电气强度及微量水以及绝缘电阻应符合《电气装置 安装工程电气设备交接试验标准》(GB50150—91)的规定。
3)当器身未能保持正压，而密封无明显破坏时，则应根据安装及试验记录全面分析作出 综合判断，决定是否需要干燥。
(3)干式变压器的局放试验 PC 值及噪声测试 dB(A)值应符合设计及标准要求。 (4)带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定，不小于表 1.4.2 的尺寸。
(5)型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 (6)螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹 簧垫。 (7)其他材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合 设计要求，并有产品合格证。
(3)变压器上安装套管和油箱顶部上的附件时，以及在注油和做试验时，必须采取措施 防止滑跌和摔下。
(4)在过滤变压器油时，必须采取有效措施注意防火。 (5)在检查电力变压器芯部和安装油箱顶盖上的附件时，要严防螺帽、螺杆、垫圈、小 型工具、甚至安装人员衣袋内的物品落入油箱。
(6)手持活动型电动工具应设漏电保护装置，以防止触电。
1.6.2.2 器身检查
器身检查可分为吊罩(或吊器身)或不吊罩直接进入油箱内进行。 (1)变压器到达现场后应按产品技术文件要求进行器身检查，当满足下列条件之一时， 可不做器身检查：a.制造厂规定不做器身检查者；b.就地生产仅作短途运输的变压器，且运 输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。 (2)器身检查应在气温不低于 0°C，变压器器身温度不低于周围空气温度，空气相对湿度 不大于 75 %条件下进行(器身暴露在空气中的时间不得超过 16h)。

建筑电气工程施工技术规范

建筑电气工程施工技术规范一、概述建筑电气工程施工技术规范是为确保建筑电气工程施工质量，保障施工安全、电气设备正常运行及给电用户提供高质量用电服务而制定的标准。

本规范适用于各类建筑电气工程的设计、施工和验收，并规定了施工过程中必须遵守的技术要求。

二、设计要求1. 根据建筑用电需求和相关法规，合理设计建筑电气系统；2. 设计符合电压等级和负荷需求，确保供电质量；3. 安排适宜的电气设备布置，保证工程施工的顺利进行。

三、施工工艺1. 施工前应组织技术人员进行施工方案的编制，并报请相关部门审核；2. 施工过程中，严格遵守电气设备安装和连接的标准；3. 内部电线布置应合理，保证电线敷设牢固、整齐，避免绕线、交叉等现象；4. 施工现场应标明电气设备的安装位置，设备应牢固稳定，符合使用要求；5. 施工人员应按照相关规定使用防护设备，保障人身安全。

四、材料要求1. 使用符合国家标准的电气材料，确保质量可靠；2. 设备和线缆的选择应符合设计要求，并按照相关规定进行验收。

五、工程验收1. 施工完成后，应有专业人员进行全面验收，确保工程质量符合要求；2. 施工单位应提供相关验收报告和资料，以便相关部门进行核查；3. 验收合格后，可进行相关手续的办理并接入供电网络。

六、施工安全1. 施工现场应设置明显的施工安全警示标志，确保人员和设备安全；2. 施工期间，严禁进行违章操作，如无必要不得擅自改变施工方案；3. 严禁施工现场乱堆乱放材料，保持工地整洁有序；4. 施工人员应配备合格的电气安全用具，以及进行必要的安全培训。

七、维护保养1. 完成施工后，应建立健全的建筑电气设备维护保养制度；2. 定期进行设备巡检和维护，确保设备正常运行；3. 配备专业维护人员，及时处理设备故障和突发事件。

八、规范遵守和违规处罚1. 施工单位和相关人员应遵守本规范的各项规定，确保施工质量；2. 对于违反规范的行为，相关部门将依法进行处罚，并追究责任。

建筑电气工程施工工艺标准

建筑电气工程施工工艺标准
建筑电气工程施工工艺标准是指在建筑电气工程施工过程中，对于工艺流程、
标准规范、安全措施等方面的要求和规定。

建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工质量、提高工程施工效率、确保工程安全具有重要意义。

首先，建筑电气工程施工工艺标准需要明确电气设备的安装位置和方法。

在进
行电气设备安装时，需要根据设计要求和现场实际情况，合理确定设备的安装位置，并严格按照标准要求进行安装，确保设备安全可靠。

其次，建筑电气工程施工工艺标准需要规定电气线路的敷设和连接要求。

在进
行电气线路敷设时，需要考虑线路的走向、敷设方式和保护措施，确保线路不受外界环境的影响，保证电气线路的安全可靠。

另外，建筑电气工程施工工艺标准还需要规定电气设备的调试和验收程序。

在
电气设备安装完成后，需要进行设备的调试和验收工作，以确保设备的正常运行和安全使用。

此外，建筑电气工程施工工艺标准还需要明确电气工程施工中的安全措施和应
急预案。

在施工过程中，需要严格遵守安全操作规程，保证施工人员的安全，同时需要制定应急预案，应对可能发生的突发情况，确保施工过程的安全稳定。

最后，建筑电气工程施工工艺标准需要对施工过程中的质量控制进行规定。

在
施工过程中，需要对材料的选用、工艺的操作、施工的质量进行严格控制，确保工程质量符合设计要求。

总的来说，建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工
质量、提高工程施工效率、确保工程安全具有重要意义。

只有严格按照标准要求进行施工，才能确保电气工程的安全可靠，为建筑工程的顺利进行提供保障。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑电气工程施工技术标准武汉光谷联合股份有限公司项目管理中心工程技术部2012年3月目录1、材料、设备进场检查1.1材料要求总则2、控制柜（屏、台）和动力、照明配电箱（盘）安装2.1 基本要求2.2 材料要求2.3 工艺流程2.4 操作要求3、电缆敷设3.1 基本要求3.2 材料要求3.3 工艺流程3.4 操作要求4 配管安装4.1 硬质阻燃塑料管（PVC）明敷设4.2 硬质阻燃塑料管（PVC）暗敷设4.3 钢管敷设4.4 扣压式薄壁钢管敷设5、金属电缆桥架、线槽安装5.1 基本要求5.2 材料要求5.3 工艺流程5.4 操作要求6、接地装置安装6.1 基本要求6.2 材料要求6.3 工艺流程6.4 操作要求7、避雷引下线和变电室接地干线敷设7.1 基本要求7.2 材料要求7.3 工艺流程7.4 操作要求8、接闪器安装8.1 基本要求8.2 材料要求8.3 工艺流程8.4 操作要求9、建筑物等电位联结9.1 基本要求9.2 材料要求9.3工艺流程9.4 操作要求建筑电气工程施工技术标准1、材料、设备进场检查1.1材料要求总则1.1.1 设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

1.1.2 导线电缆的规格型号必须符合设计要求，有产品合格证。

1.1.3 设备有铭牌，注明厂家、型号。

1.1.4 安装使用材料:1.1.4.1 型钢表面无严重锈斑，元过度扭曲、弯折变形，焊条充锈蚀，有合格证和材质证明书。

1.1.4.2 镀铸制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

1.1.4.3 其他材料，铅丝、油漆、绝缘胶垫等均应符合质量要求。

1.1.4.4 配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于 1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。

1.1.4.5设备均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。

1.1.4.6 配电箱、柜内主要元器件应为“CCC”认证产品，规格、型号符合设计要求。

1.1.4.7 柜内配线、线槽等附件应与主要元器件相匹配。

1.1.4.8 手动式开关机械性能要求有足够的强度和刚度。

2、控制柜（屏、台）和动力、照明配电箱（盘）安装2.1 基本要求2.1.1 安装电工，焊工，起重吊装工和电气调试人员等，按有关要求持证上岗。

2.1.2 安装和调试用各类计量器具，应检定合格，使用应在有效期内。

2.1.3 动力和照明工程的漏电保护装置应做模拟动作实验。

2.1.4 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

2.1.5 高低压成套配电柜、蓄电池、不|同断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：2.1.5.1 查验合格证和随带技术文件，选用有生产许可证和安全认可证制度的产品，有许可证编号和安全认证标志，不间断电源挂有出厂实验记录。

2.1.5.2 外观检查2：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池柜内电池壳体无阵裂、漏液，涂层完整，无明显碰撞凹陷。

2.1.6 成套配电柜，控制柜（屏、台）和动力，照明配电箱(盘)安装应按下列程序进行：2.1.6.1 埋设的基础型钢和柜、屏、台下的电缆沟等检查合格，才能安装柜、屏、台。

2.1.6.2 室内外的落地动力配电箱的基础验收合格，且对埋入基础的电线导管电缆导管进行检查，才能安装箱体。

2.1.6.3 墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。

2.1.6.4 接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号.且交接试验合格，才能投入运行。

2.1.7 不间断电源按产品技术要求试验调整，应检查确认，才能接至馈电网路。

2.1.8动力成套配电（控制）柜、屏、台、箱、盘的主流工频耐压试验，保护装置的动作实验合格，才能通电。

2.2 材料要求2.2.1 设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。

2.2.2 配电箱、柜内主要元器件应为证产品，规格、型号符合设计要求。

2.2.3 柜内配线、线槽等附件应与主要元器件相匹配。

2.2.4 手动式开关机械性能要求有足够的强度和刚度。

2.3 工艺流程2.3.1 柜、屏、台、盘安装2.3.2 配电箱安装2.4 操作要求2.4.1 柜、屏、台、盘安装2.4.1.1设备开箱检查（1）设备开箱检查由安装施工单位执行，供货单位、建设单位、监理单位参加，并做好检查记录。

（2）. 按设计图纸，设备清单核对设备件数。

（3）按设备装箱单核对设备本体及附件，备件的规格、型号。

核对产品合格证及使用说明书等技术资料。

（4）柜（屏、台、盘）体外观检查应无损伤及变形，油漆完整，色泽一致。

2.4.1.2 基础型钢安装（1）型钢预先调直，除锈，刷防锈底漆。

（2）基础型钢架可预制或现场组装。

按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢（3）在基础预埋铁上用水准仪及水平尺找平，校正。

需用垫片的地方，须按钢结构施工规范要求。

垫片最多不超过三片，焊后清理，打磨，补刷防锈漆。

（4）配电箱安装可用铁架固定或铜金属膨胀螺栓固定。

铁架加工应按尺寸下料，找好角钢平直度，将埋注端做成燕尾形，然后除锈，刷防锈漆。

埋入时注意铁架平直程度和螺孔间距离，用线坠和水平尺测量准确后固定铁架、注高强度等级水泥砂浆，待水泥砂浆凝固后达一定强度方可进行配电箱(盘)的安装。

（5）基础型钢与接地母线连接，将接地扁钢引人并与基础型钢两端焊牢。

焊缝长度为接地扇钢宽度的2倍。

.2.4.1.3 柜（屏、台）安装（1）柜（屏、台）安装应按施工图纸布置，按设备编号、位号顺序将柜（屏、台）安放到基础型钢上。

（2）按柜底固定螺孔尺寸在基础型钢上定位钻孔，无特殊要求时，低压柜用M12. 高压柜用M16 镀锌螺栓固定。

（3）每台柜（屏、台）单独与接地母线连接。

柜本体应有可靠、明显的接地装置，装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。

（4）柜（屏、台）漆层应完整无损，色泽一致。

固定电器的支架均应刷漆。

2.4.2 配电箱（盘）安装2.4.2.1 弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）外形尺寸进行弹线定位。

配电箱安装底口距地一般为 1.5m ，明装电度表板底口距地不小于1.8m 。

在同一建筑物内，同类箱盘高度应一致，允许偏差10mm。

2.4.2.2 安装配电箱（盘）的木砖反铁件等均应预埋，挂式配电箱(盘)应采用膨胀螺栓固定。

2.4.2.3 铁制配电箱（盘）均需先刷一遍防锈漆，再刷油漆二道。

2.4.2.4 配电箱（盘）带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜线PE 线接地。

2.4.2.5 配电箱（盘）安装应牢固、平正，其允许偏差不应大于3mm，配电箱体高50cm 以下，允许偏差1. 5mm。

2.4.2.6 配电箱（盘）上电器，仪表应牢固、平正、整洁、间距均匀。

铜端子无松动，启闭灵活，零部件齐全。

2.4.2.7 配电箱（盘）上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。

盘面引出及引进导线应留有适当余度，以便于检修。

2.4.2.8 配电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分和动触头均不应带电。

2.4.2.9 垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。

横装时左侧（面对盘固）接电源，右侧接负荷。

2.4.2.10 电箱(盘)上的电源指示灯，其电源应接至总开关外侧，并应装单独熔断器。

盘面闸具位置应与支路相对应，其下面应装设卡片标明线路及容量。

2.4.2.11 TN-C 中的零线应在箱体（盘面上）进户线处做好重复接地。

2.4.2.12 零母线在配电箱(盘)上应用零线端子板分路，零线端子板分支路排列位置应与熔断器对应。

2.4.2.13 当PE 线所用材质与相线相同时，其截面应满足建筑电气工程施工质量验收规范（GB50303-2002）的相关要求。

2.4.2.14 PE 线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为2. 5mm，无机械性保护时为4mm。

2.4.2.15 配电箱内母线相序排列一致，母线色标正确，均匀完整.二次结线排列整齐，回路编号清晰齐全。

2.4.2.16 采用钢板盘面或木制盘面的出线孔应装绝缘嘴，一般情况一孔只穿一线。

2.4.3 明装配电箱（盘）的固定:在混凝土墙上固定时，有暗配管及暗分线盒和明配管两种方式。

如有分线盒，先将分线盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。

待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上。

同时将保护地线压在明显的地方，并将箱（盘）调整平宣后用钢架或金属膨胀螺栓固定。

在电具、仪表较多的盘面板安装完毕后.应先用仪表核对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位，编上号。

如在木结构或轻钢龙骨护板墙上固定配电箱(盘)时，应采用加固措施。

配管在护板墙内暗敷设并有暗接线盒时，要求盒口应与墙面平齐，在木制护板墙处应做防火处理，可涂防火漆进行防护。

2.4.4 暗装配电箱的固定。

在预留孔洞中将箱体找好标高及水平尺寸。

稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。

如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上直接抹灰，安装平面要求平整，周边间隙均匀对称，贴脸.不歪斜，螺丝垂直受力均匀。

2.4.5 绝缘摇测：配电箱(盘)全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。

摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间。

3、电缆敷设3.1 基本要求3.1.1 电缆敷设前绝缘摇测或耐压试验1kV 以下电缆，用lkV 摇表遥测线问及对地的绝缘电阻应不低于10MΩ。

3.1.2 6~ 10kV 电缆应作耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）和当地供电部门的规定。

3.1.3 施工前应对电缆进行详细检查;电缆的规格、型号、截面电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

3.1.4多根电缆敷设在桥架及支架上时，应根据现场实际情况，将电缆的排列用表或图的形式表示并进行标识，防止电缆的交叉和混乱。

3.2 材料要求3.2.1 型号规格及电压等级符合设计要求，并有合格证。
