2018一建《机电工程》教材：建筑电气工程施工技术要求

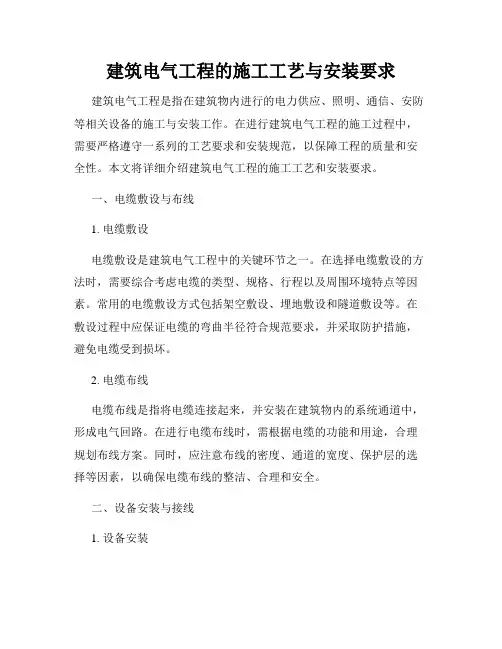

建筑电气工程的施工工艺与安装要求建筑电气工程是指在建筑物内进行的电力供应、照明、通信、安防等相关设备的施工与安装工作。

在进行建筑电气工程的施工过程中，需要严格遵守一系列的工艺要求和安装规范，以保障工程的质量和安全性。

本文将详细介绍建筑电气工程的施工工艺和安装要求。

一、电缆敷设与布线1. 电缆敷设电缆敷设是建筑电气工程中的关键环节之一。

在选择电缆敷设的方法时，需要综合考虑电缆的类型、规格、行程以及周围环境特点等因素。

常用的电缆敷设方式包括架空敷设、埋地敷设和隧道敷设等。

在敷设过程中应保证电缆的弯曲半径符合规范要求，并采取防护措施，避免电缆受到损坏。

2. 电缆布线电缆布线是指将电缆连接起来，并安装在建筑物内的系统通道中，形成电气回路。

在进行电缆布线时，需根据电缆的功能和用途，合理规划布线方案。

同时，应注意布线的密度、通道的宽度、保护层的选择等因素，以确保电缆布线的整洁、合理和安全。

二、设备安装与接线1. 设备安装建筑电气工程中的设备安装涉及到电力配电柜、开关插座、照明灯具等各种设备。

在进行设备安装时，应先制定详细的安装方案，并按照相关规范进行施工。

设备的安装要注意与建筑物的结构和其他系统的协调安排，确保设备的安全可靠性。

2. 接线方式接线是建筑电气工程中的重要环节，它直接关系到电气设备的正常运行和安全使用。

常见的接线方式有并联接线、串联接线和星型接线等。

在进行接线时，应注意接线端子的选择、接线头的固定和绝缘等问题，确保接线的可靠性和安全性。

三、地线系统的布置与接地保护1. 地线布置地线系统是建筑电气工程中的重要组成部分，用于将电气设备与地面进行安全连接。

在进行地线布置时，应根据建筑物的特点和需求，合理规划地线的布置位置和数量。

同时，应注意地线的敷设材料和规格，保证地线的导电性能。

2. 接地保护接地保护是为了防止电气设备因异常电流或故障而引发的触电危险。

在建筑电气工程中，应根据相关规范要求，对设备和系统进行接地保护措施的设置。

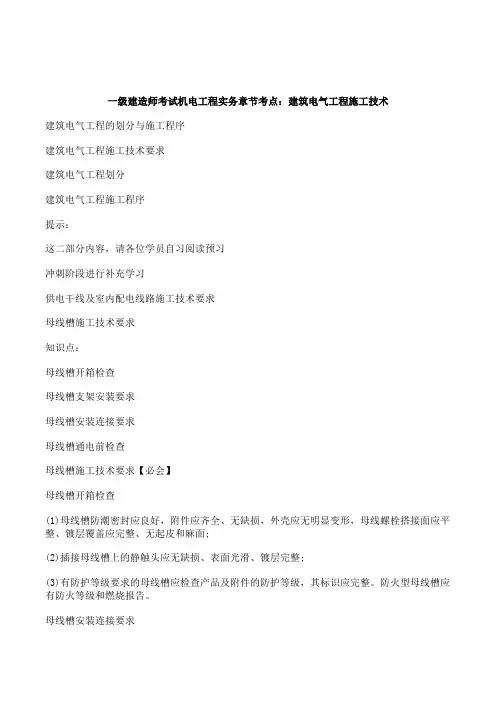

一级建造师考试机电工程实务章节考点：建筑电气工程施工技术建筑电气工程的划分与施工程序建筑电气工程施工技术要求建筑电气工程划分建筑电气工程施工程序提示：这二部分内容，请各位学员自习阅读预习冲刺阶段进行补充学习供电干线及室内配电线路施工技术要求母线槽施工技术要求知识点：母线槽开箱检查母线槽支架安装要求母线槽安装连接要求母线槽通电前检查母线槽施工技术要求【必会】母线槽开箱检查(1)母线槽防潮密封应良好，附件应齐全、无缺损，外壳应无明显变形，母线螺栓搭接面应平整、镀层覆盖应完整、无起皮和麻面;(2)插接母线槽上的静触头应无缺损、表面光滑、镀层完整;(3)有防护等级要求的母线槽应检查产品及附件的防护等级，其标识应完整。

防火型母线槽应有防火等级和燃烧报告。

母线槽安装连接要求（1）母线槽直线段的安装应平直，配电母线槽的水平度与垂直度偏差不大于1.5‰，全长最大偏差不大于20mm；照明母线槽总水平偏差不大于5mm，垂直偏差不大于10mm。

母线与壳体同心，允许偏差±5mm。

（2）当母线槽穿过建筑物变形缝时，应设置补偿装置；母线槽长度大于80m时，应每隔50m～60m设置伸缩缝。

（3）母线槽不应直接安装在水管下面。

（4）母线槽分段与分段的连接不应设置在穿过地板或墙壁的地方（6）母线槽连接的接触电阻应小于0.1Ω（7）母线槽全长与保护导体之间应至少有两个可靠连接母线槽通电前检查(阅读了解)(1)母线槽通电运行前应进行检验或试验，高压母线交流工频耐压试验应符合交接试验规定;低压母线绝缘电阻值不应小于0.5MΩ;(2)检查分接单元插入时，接地触头应先于相线触头接触，且触头连接紧密，退出时，接地触头应后于相线触头脱开;(3)检查母线槽与配电柜、电气设备的接线相序应一致。

梯架、托盘和槽盒施工技术要求【必会】支架安装要求(1)建筑钢结构构件上不得熔焊支架，且不得热加工开孔。

(2)水平安装的支架间距宜为1.5m～3.0m ，垂直安装的支架间距不应大于2m 。

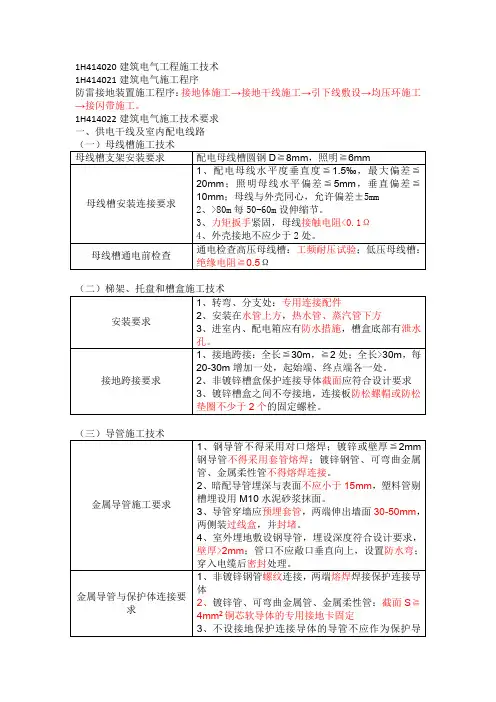

1H414020建筑电气工程施工技术
1H414021建筑电气施工程序
防雷接地装置施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带施工。

1H414022建筑电气施工技术要求
一、供电干线及室内配电线路
（五）导管内穿线和槽盒内导线敷设要求
二、电气照明装置施工技术
（一）照明配电箱安装技术要求
（三）开关安装技术要求
开关边缘距离门框边缘0.15-0.2m，高度离地宜为1.3m
（四）插座安装技术要求
1、潮湿场所设防水插座；高度0.3m，托儿所、幼儿园及小学≧1.8m
2、右L相线，左N中性线，中间PE线；同一场所三相插座，相序应一致；保护线在插座不得串联。

三、建筑防雷与接地施工技术要求
（二）建筑防雷工程的施工技术要求。

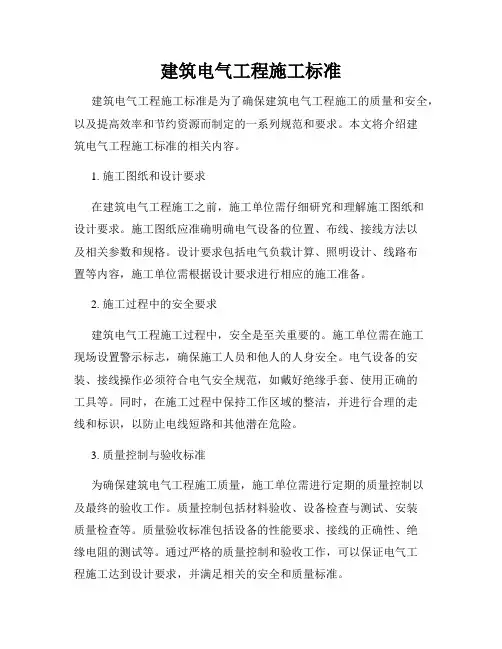

建筑电气工程施工标准建筑电气工程施工标准是为了确保建筑电气工程施工的质量和安全，以及提高效率和节约资源而制定的一系列规范和要求。

本文将介绍建筑电气工程施工标准的相关内容。

1. 施工图纸和设计要求在建筑电气工程施工之前，施工单位需仔细研究和理解施工图纸和设计要求。

施工图纸应准确明确电气设备的位置、布线、接线方法以及相关参数和规格。

设计要求包括电气负载计算、照明设计、线路布置等内容，施工单位需根据设计要求进行相应的施工准备。

2. 施工过程中的安全要求建筑电气工程施工过程中，安全是至关重要的。

施工单位需在施工现场设置警示标志，确保施工人员和他人的人身安全。

电气设备的安装、接线操作必须符合电气安全规范，如戴好绝缘手套、使用正确的工具等。

同时，在施工过程中保持工作区域的整洁，并进行合理的走线和标识，以防止电线短路和其他潜在危险。

3. 质量控制与验收标准为确保建筑电气工程施工质量，施工单位需进行定期的质量控制以及最终的验收工作。

质量控制包括材料验收、设备检查与测试、安装质量检查等。

质量验收标准包括设备的性能要求、接线的正确性、绝缘电阻的测试等。

通过严格的质量控制和验收工作，可以保证电气工程施工达到设计要求，并满足相关的安全和质量标准。

4. 电气设备与配件的选择电气设备和配件的选择对于建筑电气工程的质量和性能至关重要。

施工单位应根据设计要求和实际情况选择符合国家标准的电气设备和配件。

在选择过程中，应考虑设备的质量、功率因数、能源效率以及适应环境的能力。

同时，施工单位还需确保设备的保修期和售后服务，以便在工程施工完毕后能及时解决可能出现的问题。

5. 工程质量验收与文件管理建筑电气工程施工完成后，需进行质量验收。

验收内容包括设备的安装质量、线路连接的正确性、测试结果符合设计要求等。

验收合格后，施工单位应及时整理和归档相关的文件和资料，以备今后维护和管理之用。

文件管理包括施工图纸、设计文件、验收记录、设备清单等。

良好的文件管理可以提高电气工程的维护效率和管理水平。

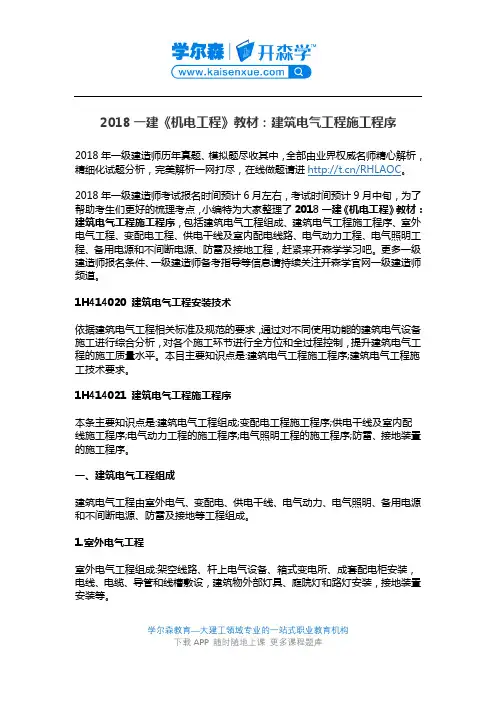

2018一建《机电工程》教材：建筑电气工程施工程序2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：建筑电气工程施工程序，包括建筑电气工程组成、建筑电气工程施工程序、室外电气工程、变配电工程、供电干线及室内配电线路、电气动力工程、电气照明工程、备用电源和不间断电源、防雷及接地工程，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H414020 建筑电气工程安装技术依据建筑电气工程相关标准及规范的要求，通过对不同使用功能的建筑电气设备施工进行综合分析，对各个施工环节进行全方位和全过程控制，提升建筑电气工程的施工质量水平。

本目主要知识点是:建筑电气工程施工程序;建筑电气工程施工技术要求。

1H414021 建筑电气工程施工程序本条主要知识点是:建筑电气工程组成;变配电工程施工程序;供电干线及室内配线施工程序;电气动力工程的施工程序;电气照明工程的施工程序;防雷、接地装置的施工程序。

一、建筑电气工程组成建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。

1.室外电气工程室外电气工程组成:架空线路、杆上电气设备、箱式变电所、成套配电柜安装，电线、电缆、导管和线槽敷设，建筑物外部灯具、庭院灯和路灯安装，接地装置安装等。

学尔森教育—大建工领域专业的一站式职业教育机构2. 变配电工程变配电工程组成:变压器、高压开关柜、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设等。

3. 供电干线及室内配电线路供电干线及室内配电线路组成:母线槽安装，桥架、线槽安装，导管敷设，电线、电缆敷设等。

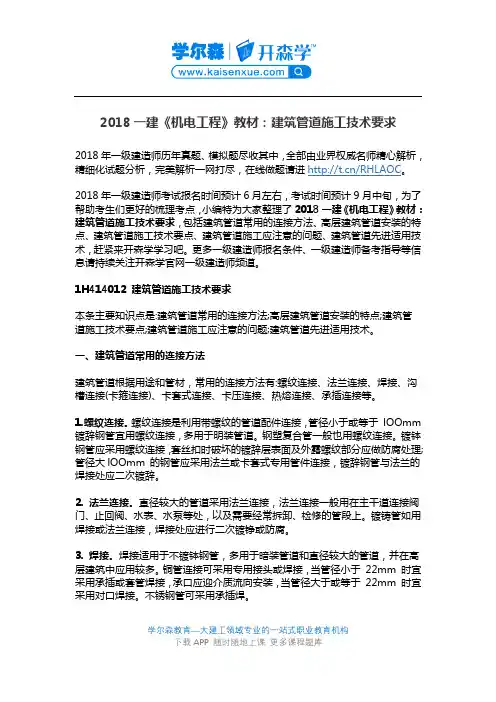

2018一建《机电工程》教材：建筑管道施工技术要求2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：建筑管道施工技术要求，包括建筑管道常用的连接方法、高层建筑管道安装的特点、建筑管道施工技术要点、建筑管道施工应注意的问题、建筑管道先进适用技术，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H414012 建筑管道施工技术要求本条主要知识点是:建筑管道常用的连接方法;高层建筑管道安装的特点;建筑管道施工技术要点;建筑管道施工应注意的问题;建筑管道先进适用技术。

一、建筑管道常用的连接方法建筑管道根据用途和管材，常用的连接方法有:螺纹连接、法兰连接、焊接、沟槽连接(卡箍连接)、卡套式连接、卡压连接、热熔连接、承插连接等。

1.螺纹连接。

螺纹连接是利用带螺纹的管道配件连接，管径小于或等于lOOmm 镀辞钢管宜用螺纹连接，多用于明装管道。

钢塑复合管一般也用螺纹连接。

镀钵钢管应采用螺纹连接，套丝扣时破坏的镀辞层表面及外露螺纹部分应做防腐处理;管径大lOOmm 的钢管应采用法兰或卡套式专用管件连接，镀辞钢管与法兰的焊接处应二次镀辞。

2. 法兰连接。

直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。

镀铸管如用焊接或法兰连接，焊接处应进行二次镀铮或防腐。

3. 焊接。

焊接适用于不镀钵钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。

铜管连接可采用专用接头或焊接，当管径小于22mm 时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于22mm 时宜采用对口焊接。

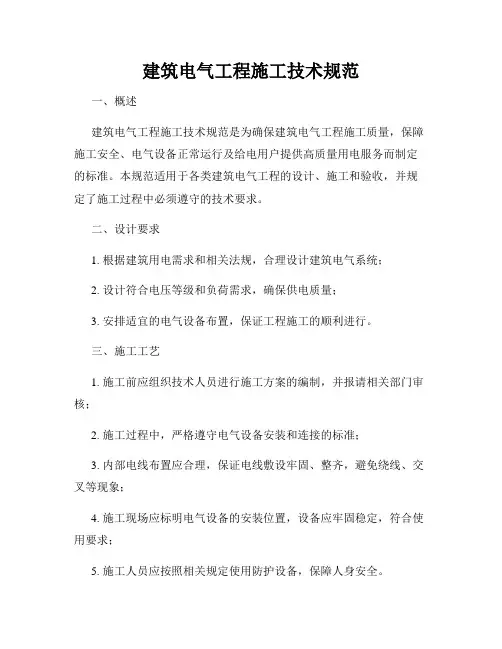

建筑电气工程施工技术规范一、概述建筑电气工程施工技术规范是为确保建筑电气工程施工质量，保障施工安全、电气设备正常运行及给电用户提供高质量用电服务而制定的标准。

本规范适用于各类建筑电气工程的设计、施工和验收，并规定了施工过程中必须遵守的技术要求。

二、设计要求1. 根据建筑用电需求和相关法规，合理设计建筑电气系统；2. 设计符合电压等级和负荷需求，确保供电质量；3. 安排适宜的电气设备布置，保证工程施工的顺利进行。

三、施工工艺1. 施工前应组织技术人员进行施工方案的编制，并报请相关部门审核；2. 施工过程中，严格遵守电气设备安装和连接的标准；3. 内部电线布置应合理，保证电线敷设牢固、整齐，避免绕线、交叉等现象；4. 施工现场应标明电气设备的安装位置，设备应牢固稳定，符合使用要求；5. 施工人员应按照相关规定使用防护设备，保障人身安全。

四、材料要求1. 使用符合国家标准的电气材料，确保质量可靠；2. 设备和线缆的选择应符合设计要求，并按照相关规定进行验收。

五、工程验收1. 施工完成后，应有专业人员进行全面验收，确保工程质量符合要求；2. 施工单位应提供相关验收报告和资料，以便相关部门进行核查；3. 验收合格后，可进行相关手续的办理并接入供电网络。

六、施工安全1. 施工现场应设置明显的施工安全警示标志，确保人员和设备安全；2. 施工期间，严禁进行违章操作，如无必要不得擅自改变施工方案；3. 严禁施工现场乱堆乱放材料，保持工地整洁有序；4. 施工人员应配备合格的电气安全用具，以及进行必要的安全培训。

七、维护保养1. 完成施工后，应建立健全的建筑电气设备维护保养制度；2. 定期进行设备巡检和维护，确保设备正常运行；3. 配备专业维护人员，及时处理设备故障和突发事件。

八、规范遵守和违规处罚1. 施工单位和相关人员应遵守本规范的各项规定，确保施工质量；2. 对于违反规范的行为，相关部门将依法进行处罚，并追究责任。

（四）用电设备施工程序1．动力设备（什么是动力用电设备？凡是用动力驱动的用电设备均称为动力用电设备，如各种机床、轧钢设备、各种自动生产线等。

它们普遍应用各种电动机作为动力源，拖动设备运行。

）：①设备开箱检查→②安装前的检查→③电动机安装接线→④电机干燥→⑤控制、保护和起动设备安装→⑥送电前的检查→⑦送电运行。

2．照明设备：①灯具开箱检查→②灯具组装→③灯具安装接线→④送电前的检查→⑤送电运行。

四、建筑电气工程施工特点和质量要求（一）建筑电气工程施工特点1．（电气工程、土建施工、装饰）工作面相互交换多、立体交叉作业多等现象。

2．要先于其他建筑设备工程的完工时间。

（二）建筑电气工程施工质量要求质量特征的序列：安全、适用、可靠、经济、美观和易维护，具体有：1．设备、器具、材料的规格、型号和性能要求。

2 . 设备、器具的安装位置应符合设计图纸的要求。

固定方法应按设计文件提供的详图或指明的标准图集或按有关规范的规定或按随设备、器具供应的产品技术说明。

裸露带电导体对地有足够的安全距离，不使任何情况下发生对地放电现象。

3．布线系统的敷设方式、敷设部位、敷设路径应符合设计图纸要求，固定的方法、各类具体固定用器材及其位置应符合相关规范的规定。

4．导电连接包括：①电线、电缆、母线本体的连接，②以及其与设备、器具间的连接。

连接的质量判定方法是：带有接头或接点的导体电阻值≤不带接头或接点的同样长度的导体电阻值。

(计算公式：R=ρL/S 式中：ρ为物质的电阻率，单位为欧姆米（Ω. m)。

L为长度，单位为米（m）S为截面积，单位为平方米（m2）)对有绝缘层的导体连接后应恢复绝缘护层，其绝缘强度≥原来的绝缘强度。

5．非带电的裸露可接近的金属部分均必须接地。

接地的末端支线不允许串联连接。

6．接地系统可能为防雷接地(将雷电流泄放入地)、工作接地(维持电气设备正常工作将电路中的某一点接地)、保护接地(防止电器设备绝缘破坏造成人身触电等危害，一般是将设备外壳接地)、抗于扰接地等所共用，也可能分别设置。

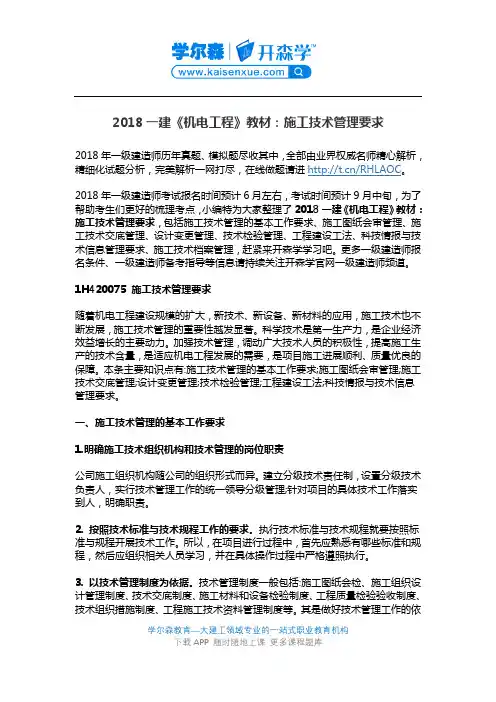

2018一建《机电工程》教材：施工技术管理要求2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：施工技术管理要求，包括施工技术管理的基本工作要求、施工图纸会审管理、施工技术交底管理、设计变更管理、技术检验管理、工程建设工法、科技情报与技术信息管理要求、施工技术档案管理，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H420075 施工技术管理要求随着机电工程建设规模的扩大，新技术、新设备、新材料的应用，施工技术也不断发展，施工技术管理的重要性越发显著。

科学技术是第一生产力，是企业经济效益增长的主要动力。

加强技术管理，调动广大技术人员的积极性，提高施工生产的技术含量，是适应机电工程发展的需要，是项目施工进展顺利、质量优良的保障。

本条主要知识点有:施工技术管理的基本工作要求;施工图纸会审管理;施工技术交底管理;设计变更管理;技术检验管理;工程建设工法;科技情报与技术信息管理要求。

一、施工技术管理的基本工作要求1.明确施工技术组织机构和技术管理的岗位职责公司施工组织机构随公司的组织形式而异。

建立分级技术责任制，设置分级技术负责人，实行技术管理工作的统一领导分级管理;针对项目的具体技术工作落实到人，明确职责。

2. 按照技术标准与技术规程工作的要求。

执行技术标准与技术规程就要按照标准与规程开展技术工作。

所以，在项目进行过程中，首先应熟悉有哪些标准和规程，然后应组织相关人员学习，并在具体操作过程中严格遵照执行。

3. 以技术管理制度为依据。

技术管理制度一般包括:施工图纸会检、施工组织设计管理制度、技术交底制度、施工材料和设备检验制度、工程质量检验验收制度、学尔森教育—大建工领域专业的一站式职业教育机构技术组织措施制度、工程施工技术资料管理制度等。

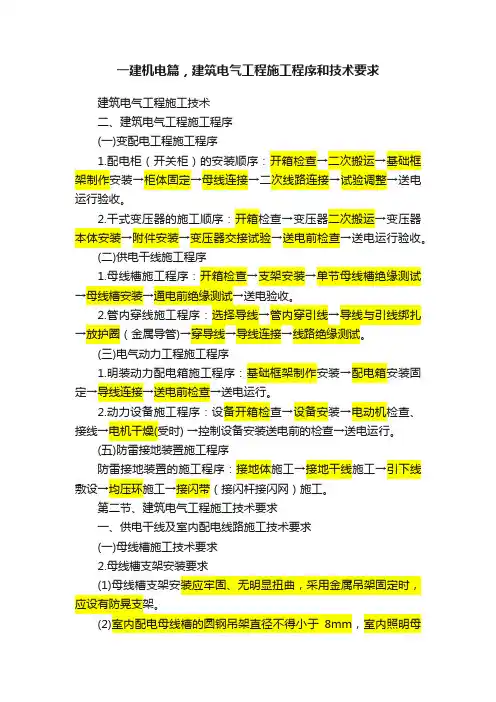

一建机电篇，建筑电气工程施工程序和技术要求建筑电气工程施工技术二、建筑电气工程施工程序(一)变配电工程施工程序1.配电柜（开关柜）的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。

2.干式变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器交接试验→送电前检查→送电运行验收。

(二)供电干线施工程序1.母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。

2.管内穿线施工程序：选择导线→管内穿引线→导线与引线绑扎→放护圈（金属导管)→穿导线→导线连接→线路绝缘测试。

(三)电气动力工程施工程序1.明装动力配电箱施工程序：基础框架制作安装→配电箱安装固定→导线连接→送电前检查→送电运行。

2.动力设备施工程序：设备开箱检查→设备安装→电动机检查、接线→电机干燥(受时) →控制设备安装送电前的检查→送电运行。

(五)防雷接地装置施工程序防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆接闪网）施工。

第二节、建筑电气工程施工技术要求一、供电干线及室内配电线路施工技术要求(一)母线槽施工技术要求2.母线槽支架安装要求(1)母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架。

(2)室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得少于6mm。

(3)水平或垂直敷设的母线槽，每节不得少于一个支架，其间距应符合产品技术文件的要求，距拐弯0.4一0.6m处应设置支架，圆定点位置不应设置在母线槽的连接处或分接单元处。

3.母线槽安装及连接要求(1)母线槽直线段安装应平直。

配电线槽水平度与垂直度偏差不宜大于1.5%，全长最大偏差不宜大于20mm；照明母线槽水平偏差全长不应大于5mm，垂直偏差不应大于10mm。

母线应与外壳同心，允许偏差度为±5mm。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第四章第二节讲义熟悉建筑电气工程施工技术要求1H414022 熟悉建筑电气工程施工技术要求一、建筑电气工程的质量特点1.被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸的要求，在安装就位前要认真检查核对。

4.导电连接无论采用何种方式、何种工艺，连接的质量判定方法是：带有接头或接点的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。

对有绝缘层的导体应恢复绝缘护层，其绝缘强度不应低于原来的绝缘强度。

5.凡是非带电的裸露可接近的金属部分均必须接地（接PE线）。

接地连接可靠，不能因建筑物、构筑物的维修而导致接地连接中断。

接地连接的末端支线不允许串联连接。

6.整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。

如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准。

一般其接地电阻应小于1Ω。

8.交接试验是建筑电气工程安装结束后全面检测测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。

【例3】建筑物的共用接地体可为（）所共用。

A.防雷接地B.工作接地C.保护接地D.抗干扰接地E.虚拟接地【正确答案】ABCD【答案解析】参见教材P101。

三、建筑电气工程的通电试运行（一）通电试运行的基本条件1.按工程承包范围提供的施工设计图纸或设计变更通知文件已全部完工。

2.所有电气交接试验已完成，并取得书面试验报告，报告的结论为合格可以受电。

3.按工程所在地供电管理部门规定，对高、低压变配电所经供电部门检查符合要求，结论为可以受电。

并对电力进线供电计量仪表进行检定且合格。

4.通电试运行的计划或方案或作业指导书等技术文件已获批准，并经监理单位确认。

5.包括消防设施在内的安全防范技术措施已落实到位，并制订了防范用的应急预案。

建筑电气工程施工标准及要求随着城市的发展和人们对于生活质量的不断提高，建筑电气工程的施工标准和要求也越来越重要。

建筑电气工程的施工标准和要求对于保障电气设备的安全、提供良好的电力供应以及保护环境都起着重要的作用。

首先，建筑电气工程的施工标准和要求要求严格遵守建筑法律法规和相关规范。

电气工程必须符合国家和地方相关法律法规的规定，比如建筑设计规范、电气安装规范等。

同时，建筑电气工程也要遵守国家和地方针对电器设备安全使用的相关标准，如《住宅电气设计标准》等。

在施工过程中，必须对施工单位和施工人员进行严格培训，确保他们具备相关电气设备安装的技术能力。

其次，在建筑电气工程的施工标准和要求中，对于电力供应的质量有着明确的要求。

建筑电气工程需要提供稳定、可靠的电力供应。

这需要在施工过程中采取有效的措施，如合理规划电源和供电线路，避免电压降和电流不平衡等现象的发生。

同时，还需要注意防止线路短路和漏电等安全隐患，确保电力供应的质量和安全。

另外，建筑电气工程的施工标准和要求也关注节能和环保。

随着能源的紧张和环境保护的意识的增强，建筑电气工程在施工过程中也要注重节能和环保。

施工中要选择具有节能特点的电气设备和材料，合理规划用电方式，如合理设置电动设备的用电时间和功率等。

同时，在施工过程中要注意避免电线杂乱和线路交叉等问题，以减少电气设备的能耗。

此外，对于废弃电器设备的处理也要按照相关法律法规的要求进行处理。

在建筑电气工程的施工标准和要求中，还需要对于施工质量进行监督和检查。

建筑电气工程施工后需要进行验收，确保施工质量符合相关标准和要求。

此外，在施工过程中还需要做好安全检查和质量监控，及时发现和解决施工过程中出现的问题。

对于施工单位和施工人员的违规行为，应依法追究责任，确保施工质量和安全。

综上所述，建筑电气工程施工的标准和要求对于建筑的安全、电力供应和环境保护都起着重要的作用。

建筑电气工程的施工需要符合相关法律法规和标准要求，提供稳定可靠的电力供应，注重节能和环保，并做好质量监控和安全管理。

2018一建《机电工程》教材：电气工程安装技术2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：电气工程安装技术，包括成套配电装置的安装技术、成套配电装置进入现场的检查、成套配电装置柜体的安装要求、成套配电装置试验及调整要求、成套配电装置送电运行验收，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H413020 电气工程安装技术电气工程包括配电装置、变压器、旋转电机安装以及输配电线路施工和防雷、接地装置安装等内容。

正确的电气工程安装技术，能保证电气工程的安装质量，保证供电和用电的安全可靠。

本目重点是:成套配电装置的安装技术;变压器的安装技术;旋转电机的安装技术;输配电线路的施工技术;防雷与接地装置的安装要求。

1H413021 成套配电装置的安装技术成套配电装置一般有高压开关柜、低压开关柜、预装式变电站、GIS 组合开关等。

它们运行在电网中起着受电、变电和配电作用，同时对电气设备起着控制和保护作用。

本条主要知识点是:成套配电装置进入现场的检查，成套配电装置柜体的安装要求，成套配电装置试验及调整要求，成套配电装置送电运行验收。

一、成套配电装置进入现场的检查成套配电装置到达现场后，应及时进行检查。

检查的内容应按照供货合同的要求以及制造厂的有关规定进行。

(一)开箱检查应注意事项包装及密封应良好。

设备和部件的型号、规格、柜体几何尺寸应符合设计要求。

备件的供应范围和数量应符合合同要求。

柜内电器及元部件、绝缘瓷瓶齐全，无损伤和裂纹等缺陷。

接地线应符合有关技术要求。

技术文件应齐全。

所有的电器学尔森教育—大建工领域专业的一站式职业教育机构设备和元件均应有合格证。

建筑电气安装工程施工技术措施及质量要求1.1 电管敷设根据设计要求，本工程导线穿PVC电管暗敷及钢管明、暗敷设。

电管预埋前，必须认真进行有效的技术交底，所有暗敷用管及箱盒必须在预埋前准备好。

根据土建的放线尺寸，在模板上放出各种预埋盒的准确位置，待土建钢筋绑扎后立即放入，按放线位置固定预埋件，做到位置准确，固定牢固，箱、盒背面用钢筋加固，防止变形、移位,预埋结束后经业主验收合格后进入下道工序，并及时办理签证手续，预埋时注意与土建施工密切配合，在这一期间，应尽量少占用主流水线时间。

线路暗敷时，电线保护管沿最近的线路敷设，并减少弯曲，电线保护管不宜穿过设备或建筑物构筑物的基础，当必须穿过时，采取保护措施。

当线路明配时，弯曲半径不小于管外径的6倍；当两个接线盒间只有一个弯曲时，弯曲半径不小于管外径的4倍；当线路暗敷在砼内时，弯曲半径不应小于管外径的10倍；当管长度每超过30m无弯曲，管长度每超过20m有一个弯曲，管长度每超过8m有三个弯曲时应在中间增设接线盒或拉线盒，且位置应便于穿线，管口护套齐全。

(1)管材的质量要求钢管壁厚均匀、焊缝均匀、无劈裂、砂眼、棱刺和凹扁现象。

壁厚应符合标准要求，并具有产品质量证明书，PVC 管及配件必须由经阻燃处理的材料制成，管材要求难燃、自熄、易弯曲、耐腐蚀，要有较强的抗压和抗冲击强度，PVC 管外壁应有间距不大于1米的连续阻燃标记和制造厂标记。

PVC管的连接采用专用配件胶水。

(2)钢管丝扣连接暗敷管路沿最近的线路敷设，并减少弯曲，埋入墙或混凝土内管子，离表面的净距离不应小于15mm。

管子下料采用钢锯进行，将长度度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净，采用套丝板套丝，根据管外径选择相应板牙，将管子用龙门压架钳钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。

管径20mm及其以下分为两板套成，管径25mm及其以上分为三板套成，管子连接采用通丝管箍，上好管箍后，管口应对严，外露丝不多于2扣，管子敷设应按规范设置接线盒，位置应便于穿线，管子入盒箱，暗配管可用跨接地线焊接固定在盒棱边长，严禁管口与敲落孔焊接，管口露出盒箱应小于5mm，有锁紧螺母者露出锁紧螺母的丝扣为2～4扣，两根以上管入盒、箱长短一致，间距均匀，排列整齐。

建筑电气工程施工技术标准编制说明本标准根据中建七局《关于组织编写中建七局〈建筑工程施工技术标准〉的通知》（建七工[2005]340 号）文件要求编制完成。

在编写过程中，编写组认真学习研究了《建筑工程施工质量验收统一标准GB50300-2001、《建筑电气工程施工质量验收规范》GB 50303-2002，并参照《电气装置安装工程低压电器施工及验收规范》GB50254—96、《电气装置安装工程电力变流设备施工及验收规范》GB50255—96、《电气装置安装工程起重机电气装置施工及验收规范》GB50256—96、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96 等有关资料，结合本企业建筑电气工程的施工经验，以满足国家现行《验收规范》质量要求为原则，经反复讨论确定了编写大纲。

初稿形成。

本标准为贯彻国家颁布的《建筑工程施工质量验收统一标准》GB 50300-2001、《建筑电气工程施工质量验收规范》GB 50303-2002 而制定。

为方便配套使用，在章节编排上与《建筑电气工程施工质量验收规范》GB 50303-2002 保持对应关系。

主要内容有：总则、术语、基本规定、架空线路及杆上电气设备安装、变压器、箱式变电所安装、柴油发电机组安装和子分部工程验收等，包括技术和质量管理、施工工艺和操作要点、质量标准和验收三大部分。

本标准中引用有关国家规范中的强制性条文仍以黑体字列出。

目录建筑电气工程施工技术标准 (1)编制说明 (2)1 总则 (6)2 术语 (7)3 基本规定 (9)4 分项工程 (12)4.1 架空线路及杆上电气设备安装 (12)4. 1. 1 一般规定 (12)4.2 变压器、箱式变电所安装 (22)4.2.1 一般规定 (22)4.2.2 施工准备 (23)4.2.3 材料质量控制 (23)4.2.4 施工工艺 (23)4.2.5 成品保护 (29)4.2.6 安全环保措施 (29)4.2.7质量标准 (29)4.2.8 质量验收 (30)4.3 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装 (30)4.3.1 一般规定 (30)4.3.2 施工准备 (31)4.3.3 材料质量控制 (31)4.3.4 施工工艺 (32)4.3.5 成品保护 (35)4.3.6 安全环保措施 (35)4.3.7 质量标准 (35)4.4 低压电动机、电加热器及电动执行机构安装 (37)4.4.1 一般规定 (37)4.4.2 施工准备 (37)4.4.3 材料质量控制 (38)4.4.4 施工工艺 (38)4.4.5成品保护 (41)4.4.6安全环保措施 (41)4.4.7质量标准 (41)4.4.8 质量验收 (42)4.5 柴油发电机组安装 (42)4.5.1 一般规定 (42)4.5.2 施工准备 (42)4.5.3 材料质量控制 (43)4.5.4 施工工艺 (43)4.5.5 成品保护 (44)4.5.6 安全环保措施 (44)4.4.7 质量标准 (44)4.5.8 质量验收 (44)4.6 不间断电源安装 (45)4.6.1 一般规定 (45)4.6.2 施工准备 (45)4.6.3 材料质量控制 (45)4.6.4 施工工艺 (45)4.6.5 成品保护 (48)4.6.6 安全环保措施 (49)4.6.7 质量标准 (49)4.6.8 质量验收 (49)4.7 低压电气动力设备试验和试运行 (50)4.7.1 一般规定 (50)4.7.2 施工准备 (50)4.7.3 材料质量控制 (50)4.7.4 施工工艺 (50)4.7.5 成品保护 (55)4.7.6 安全环保措施 (56)4.7.7 质量标准 (56)4.7.8 质量验收 (56)4.8 裸母线、封闭母线、插接式母线安装 (57)4.8.1 一般规定 (57)4.8.2 施工准备 (57)4.8.3 材料质量控制 (58)4.8.4 施工工艺 (58)4.8.5 成品保护 (62)4.8.6 安全环保措施 (62)4.8.7 质量标准 (62)4.8.8 质量验收 (63)4.9电缆桥架安装和桥架内电缆敷设 (63)4.9.1 一般规定 (63)4.9.2 施工准备 (64)4.9.3 材料质量控制 (64)4.9.4 施工工艺 (65)4.9.5 成品保护 (66)4.9.6 安全、环保措施 (66)4.9.7 质量标准 (66)4.9.8 质量验收 (67)4.10 电缆沟内和电缆竖井内电缆敷设 (68)4.10.1 一般规定 (68)4.10.2 施工准备 (68)4.10.3 材料质量控制 (68)4.10.4 施工工艺 (69)4.10.5 成品保护 (69)4.10.6 安全、环保措施 (69)4.10.7 质量标准 (70)4.10.8 质量验收 (70)11 电线导管、电缆导管和线槽敷设 (70)4.11.1 一般规定 (70)4.11.2 施工准备 (71)4.11.3 材料质量控制 (71)4.11.4 施工工艺 (72)4.11.5 成品保护 (83)4.11.6 安全、环保措施 (84)4.11.7 质量标准 (84)4.11.8 质量验收 (85)4.12 电线、电缆穿管和线槽敷线 (85)4.12.1 一般规定 (85)4.12.2 施工准备 (86)4.12.3 材料质量控制 (86)4.12.4 施工工艺 (86)4.12.5 成品保护 (90)4.12.6 安全、环保措施 (90)4.12.7 质量标准 (90)4.12.8 质量验收 (91)4.13 槽板配线 (91)4.13.1 一般规定 (91)4.13.2 施工准备 (91)4.13.3 材料质量控制 (91)4.13.4 施工工艺 (91)4.13.5 成品保护 (93)4.13.6 安全、环保措施 (93)4.13.7 质量标准 (93)4.13.8 质量验收 (93)4.14 钢索配线 (93)4.14.1 一般规定 (93)4.14.2 施工准备 (94)4.14.3 材料质量控制 (94)4.14.4 施工工艺 (95)4.14.5 成品保护 (96)4.14.6 安全、环保措施 (96)4.14.7 质量标准 (97)4.14.8 质量验收 (97)4.15 电缆头制作、接线和线路绝缘测试 (97)4.15.1 一般规定 (97)4.15.2 施工准备 (99)4.15.3 材料质量控制 (99)4.15.4 施工工艺 (99)4.15.5 成品保护 (102)4.15.6 安全、环保措施 (102)4.15.7 质量标准 (102)4.15.8 质量验收 (103)4.16 普通灯具安装 (103)4.16.1 一般规定 (103)4.16.2 施工准备 (104)4.16.3 材料质量控制 (104)4.16.4 施工工艺 (104)4.16.5 成品保护 (106)4.16.6 安全环保措施 (106)4.16.7 质量标准 (107)4.16.8 质量验收 (108)4.17 专用灯具安装 (108)4.17.1 一般规定 (108)4.17.2 施工准备 (108)4.17.3 材料质量控制 (109)4.17.4 施工工艺 (109)4.17.5 成品保护 (110)4.17.6 安全、环保措施 (110)4.17.7 质量标准 (110)4.17.8 质量验收 (112)4.18 建筑物景观照明灯、航空障碍标志灯和庭院灯安装 (112)4.18.1 一般规定 (112)4.18.2 施工准备 (112)4.18.3 材料质量控制 (112)4.18.4 施工工艺 (112)4.18.5 成品保护 (115)4.18.6 安全、环保措施 (115)4.18.7 质量标准 (115)4.18.8 质量验收 (116)4.19 开关、插座、风扇安装 (116)4.19.1 一般规定 (116)4.19.2 施工准备 (117)4.19.3 材料质量控制 (117)4.19.4 施工工艺 (118)4.19.5 成品保护 (119)4.19.6 安全、环保措施 (119)4.19.7 质量标准 (119)4.19.8 质量验收 (121)4.20 建筑物照明通电试运行 (121)4.20.1 一般规定 (121)4.20.2 施工准备 (121)4.20.3 通电试运行技术要求 (121)4.20.4 运行中的故障预防 (121)4.20.5 安全、环保措施 (122)4.20.6 质量标准 (122)4.20.7 质量验收 (122)4.21 接地装置安装 (122)4.21.1 一般规定 (122)4.21.2 施工准备 (123)4.21.3 材料质量控制 (123)4.21.4 施工工艺 (123)4.21.5 成品保护 (126)4.21.6 安全、环保措施 (126)4.21.7 质量标准 (126)4.21.8 质量验收 (127)4.22 避雷引下线和变配电室接地干线敷设 1274.22.1 一般规定 (127)4.22.2 施工准备 (127)4.22.3 材料质量控制 (128)4.22.4 施工工艺 (128)4.22.5 成品保护 (129)4.22.6 安全、环保措施 (129)4.22.7 质量标准 (129)4.22.8 质量验收 (130)4.23 接闪器安装 (130)4.23.1 一般规定 (130)4.23.2 施工准备 (130)4.23.3 材料质量控制 (131)4.23.4 施工工艺 (131)4.23.5 成品保护 (132)4.23.6 安全、环保措施 (132)4.23.7 质量标准 (132)4.23.8 质量验收 (132)4.24 建筑物等电位联结 (132)4.24.1 一般规定 (132)4.24.2 施工准备 (133)4.24.3 材料质量控制 (133)4.24.4 施工工艺 (133)4.24.5 成品保护 (134)4.24.6 安全、环保措施 (134)4.24.7 质量标准 (134)4.24.8 质量验收 (134)5 分部（子分部）工程验收 (135)6 检验批质量验收记录表 (137)附录A 变压器交接试验 (165)附录B 高压设备及母线交接试验 (166)附录C 发电机交接试验 (167)附录D 低压电器交接试验附录 E 母线螺栓搭接尺寸 (168)附录E 母线螺栓搭接尺寸 (169)附录F 母线搭接螺栓的拧紧力矩 (170)附录G 室内裸母线最小安全净距以及本标准用词说明 (171)1 总则1. 0. 1为了贯彻国家颁布的《建筑工程施工质量验收统一标准》GB 50300-2001 和《建筑电气工程施工质量验收规范》GB 50303-2002，加强建筑工程施工技术管理，规范建筑电气工程的施工工艺，在符合设计要求、满足使用功能和国家相关标准（规范、规程等）的条件下，达到技术先进、经济合理，保证工程质量、环境保护和安全施工，制定本标准。

一、供电干线及室内配电线路施工技术要求
（一）母线施工技术要求2.裸母线的施工技术要求
（1）裸母线与设备连接或与分支线连接时，应用螺栓搭接。

螺栓搭接的接触面应保持清洁，并涂以电力复合脂。

当裸母线额定电流大于 2000A 时应用铜质螺栓连接。

（2）三相交流裸母线的涂色为：A相━黄色、B相━绿色、C相━红色。

（二）导管配线施工技术要求
1.导管敷设要求
（1）电线保护管的弯曲半径应符合下列规定：
2. 导线敷设要求
（1）管内导线应采用绝缘导线，A、B、C相线颜色分别为黄、绿、红，保护接地线为黄绿双色，零线为淡蓝色。

（2）导线敷设后，应用500V兆欧表测试绝缘电阻，线路绝缘电阻应大于0.5MΩ。

（3）同一交流回路的导线应穿同一根钢管内。

导线在管内不应有接头，接头应设在接线盒（箱）内。

（4）管内导线包括绝缘层在内的总截面积，不应大于管子内空截面积的40%。

二、电气照明装置施工技术要求
（一）照明配电箱安装技术要求
1. 照明配电箱内应分别设置零线和保护接地（PE线）汇流排，零线和保护线应在汇流排上连接，不得铰接。

2. 照明配电箱内每一单相分支回路的电流不宜超过
16A，灯具数量不宜超过25个。

大型建筑组合灯具每一单相回路电流不宜超过25A，光源数量不宜超过60个。

3. 插座为单独回路时，数量不宜超过10个。

灯具和插座混为一个回路时，其中插座数不宜超过5个。

超出部分时，应分开回路敷设！
4。

连房间內的照明回路必须要把一个房间的连成一条回路，房间与房间不能互相连来连去。

1、：。

一建机电工程教材建筑电气工程施工技术要求一建〈〈机电工程》教材：建筑电气工程施工技术要求一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进。

一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了一建〈〈机电工程》教材：建筑电气工程施工技术要求，包括供电干线及室内配电线路施工技术要求、母线施工技术要求、线槽配线施工技术要求、导管配线施工技术要求、电力电缆敷设技术要求、电气照明装置施工技术要求、照明配电箱安装技术要求、灯具安装技术要求、开关安装技术要求、插座安装技术要求、电气动力设备施工技术要求、建筑防雷与接地施工技术要求，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H414022建筑电气工程施工技术要求建筑电气工程施工技术要求的原则是执行建筑电气工程的施工规范，以确保电气设施使用安全和满足功能要求。

建筑电气工程施工技术主要的规范有： << 建筑电气工程施工质量验收规范))GB50303 (( 1kV 及以下配线工程施工与验收规范))GB 50575-〈〈建筑电气照明装置施工与验收规范))GB 50617- 、〈〈建筑节能工程施工质量验收规范))GB 50411- 等。

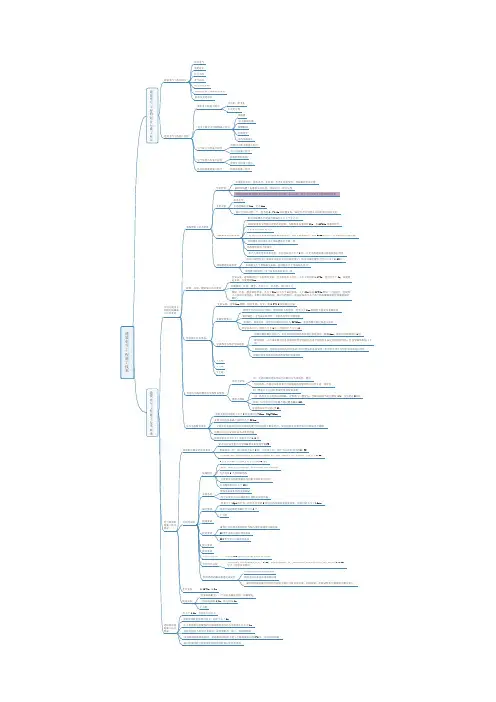

本条主要知识点是供电干线及室内配电线路施工技术要求；电气照明装置施工技术要求；电气动力设备施工技术要求；建筑防雷与接地施工技术要求。

一、供电干线及室内配电线路施工技术要求(一)母线施工技术要求1. 母线材料的要求(1) 裸母线材质和规格必须符合施工图纸要求。

表面应光洁平整，无裂纹、折皱、夹杂物和严重的变形等缺陷。

(2) 母线槽的标准单元、特殊长度、标准配件、特殊配件等配置是否和现场实测相一致，型号、规格应符合设计要求。

合格证和技术文件应齐全，防火型母线槽应有防火等级和燃烧报告。

一建机电工程教材建筑电气工程施工技术要求一建《机电工程》教材：建筑电气工程施工技术要求一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进。

一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了一建《机电工程》教材：建筑电气工程施工技术要求，包括供电干线及室内配电线路施工技术要求、母线施工技术要求、线槽配线施工技术要求、导管配线施工技术要求、电力电缆敷设技术要求、电气照明装置施工技术要求、照明配电箱安装技术要求、灯具安装技术要求、开关安装技术要求、插座安装技术要求、电气动力设备施工技术要求、建筑防雷与接地施工技术要求，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H414022 建筑电气工程施工技术要求建筑电气工程施工技术要求的原则是执行建筑电气工程的施工规范，以确保电气设施使用安全和满足功能要求。

建筑电气工程施工技术主要的规范有: <<建筑电气工程施工质量验收规范)) GB50303 (( 1kV 及以下配线工程施工与验收规范)) GB 50575- 、《建筑电气照明装置施工与验收规范)) GB 50617- 、《建筑节能工程施工质量验收规范)) GB 50411- 等。

本条主要知识点是:供电干线及室内配电线路施工技术要求;电气照明装置施工技术要求;电气动力设备施工技术要求;建筑防雷与接地施工技术要求。

一、供电干线及室内配电线路施工技术要求(一)母线施工技术要求1.母线材料的要求(1)裸母线材质和规格必须符合施工图纸要求。

表面应光洁平整，无裂纹、折皱、夹杂物和严重的变形等缺陷。

(2) 母线槽的标准单元、特殊长度、标准配件、特殊配件等配置是否和现场实测相一致，型号、规格应符合设计要求。

合格证和技术文件应齐全，防火型母线槽应有防火等级和燃烧报告。
