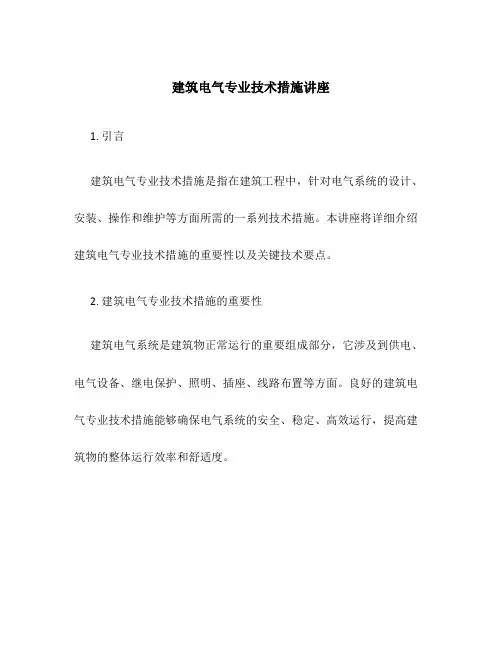

建筑电气工程施工技术讲座

建筑电气专业技术措施讲座1. 引言建筑电气专业技术措施是指在建筑工程中，针对电气系统的设计、安装、操作和维护等方面所需的一系列技术措施。

本讲座将详细介绍建筑电气专业技术措施的重要性以及关键技术要点。

2. 建筑电气专业技术措施的重要性建筑电气系统是建筑物正常运行的重要组成部分，它涉及到供电、电气设备、继电保护、照明、插座、线路布置等方面。

良好的建筑电气专业技术措施能够确保电气系统的安全、稳定、高效运行，提高建筑物的整体运行效率和舒适度。

3. 建筑电气专业技术措施的关键技术要点3.1 设计阶段在建筑电气专业技术措施的设计阶段，需要考虑以下关键技术要点：•负荷计算：根据建筑物的用途、面积、设备数量等因素，准确计算建筑物的负荷需求，确保供电系统能够满足实际需求。

•线路布置：合理布置电气线路，避免线路过长、过载、交叉干扰等问题，保证供电的稳定性和可靠性。

•照明设计：根据建筑物的功能区域需求，设计合理的照明系统，提高建筑物的照明效果，节约能源。

3.2 安装阶段在建筑电气专业技术措施的安装阶段，需要注意以下关键技术要点：•安全措施：在进行电气设备的安装过程中，必须严格遵守安全操作规程，确保安装人员的人身安全和设备的完整性。

•设备选型：根据建筑物的需求和设计规范，选择合适的电气设备，确保设备的性能符合要求。

•接线与连接：正确接线和连接电气设备，确保电气系统的正常运行和安全可靠性。

3.3 操作与维护阶段在建筑电气专业技术措施的操作与维护阶段，需要重视以下关键技术要点：•设备运行监测：定期监测电气设备的运行状态，发现问题及时处理，避免因设备故障引发的安全事故。

•日常维护：定期对电气系统进行维护，清洁设备、紧固连接部件、检查线路等，确保系统的顺利运行。

•故障处理：及时排查和处理电气系统的故障，避免因故障导致的停电、设备损坏等影响。

4. 结论建筑电气专业技术措施在建筑工程中起着至关重要的作用。

通过合理的设计、安装、操作和维护措施，可以保障电气系统的安全运行，提高建筑物的整体性能和舒适度。

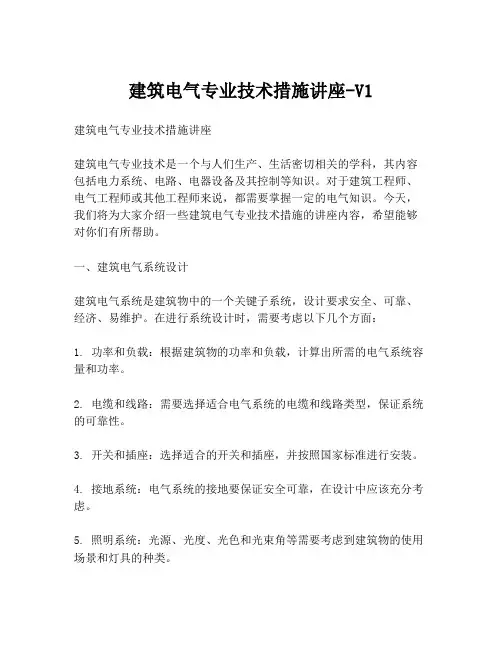

建筑电气专业技术措施讲座-V1建筑电气专业技术措施讲座建筑电气专业技术是一个与人们生产、生活密切相关的学科，其内容包括电力系统、电路、电器设备及其控制等知识。

对于建筑工程师、电气工程师或其他工程师来说，都需要掌握一定的电气知识。

今天，我们将为大家介绍一些建筑电气专业技术措施的讲座内容，希望能够对你们有所帮助。

一、建筑电气系统设计建筑电气系统是建筑物中的一个关键子系统，设计要求安全、可靠、经济、易维护。

在进行系统设计时，需要考虑以下几个方面：1. 功率和负载：根据建筑物的功率和负载，计算出所需的电气系统容量和功率。

2. 电缆和线路：需要选择适合电气系统的电缆和线路类型，保证系统的可靠性。

3. 开关和插座：选择适合的开关和插座，并按照国家标准进行安装。

4. 接地系统：电气系统的接地要保证安全可靠，在设计中应该充分考虑。

5. 照明系统：光源、光度、光色和光束角等需要考虑到建筑物的使用场景和灯具的种类。

二、电气设备选择和安装在进行电气设备的选择和安装时，需要结合建筑物的具体情况进行选择：1. 用电负载：根据建筑物的用电负载进行电器设备的选择。

2. 安全性：电气设备的选择和安装要充分考虑其安全性，选择符合国家标准的产品，并按照标准对其进行安装。

3. 维护性：电器设备的选择和安装需要考虑其维护性，在出现故障时，维修人员能够方便维修。

4. 电气隔离：进行电器设备的安装时，需要考虑电气隔离，并按照要求进行隔离。

5. 额定电流：选择电器设备时也要考虑其额定电流，以便保证电气系统正常工作。

三、电气安全措施电气安全是建筑电气工程中非常重要的一个方面，因此需要采取以下措施：1. 安全标准：在电气系统的设计和安装时，需要按照国家标准和规定进行操作。

2. 隔离措施：进行电气设备的维护时，需要采取相应的隔离措施，以免造成电气危险。

3. 接地保护：电气系统的接地保护是保证安全的关键措施之一。

4. 安全防范：在电气系统的运行过程中，需要随时检查所用电器设备的安全状态，以防意外事故的发生。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第四章第二节讲义熟悉建筑电气工程施工技术要求1H414022 熟悉建筑电气工程施工技术要求一、建筑电气工程的质量特点1.被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸的要求，在安装就位前要认真检查核对。

4.导电连接无论采用何种方式、何种工艺，连接的质量判定方法是：带有接头或接点的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。

对有绝缘层的导体应恢复绝缘护层，其绝缘强度不应低于原来的绝缘强度。

5.凡是非带电的裸露可接近的金属部分均必须接地（接PE线）。

接地连接可靠，不能因建筑物、构筑物的维修而导致接地连接中断。

接地连接的末端支线不允许串联连接。

6.整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。

如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准。

一般其接地电阻应小于1Ω。

8.交接试验是建筑电气工程安装结束后全面检测测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。

【例3】建筑物的共用接地体可为（）所共用。

A.防雷接地B.工作接地C.保护接地D.抗干扰接地E.虚拟接地【正确答案】ABCD【答案解析】参见教材P101。

三、建筑电气工程的通电试运行（一）通电试运行的基本条件1.按工程承包范围提供的施工设计图纸或设计变更通知文件已全部完工。

2.所有电气交接试验已完成，并取得书面试验报告，报告的结论为合格可以受电。

3.按工程所在地供电管理部门规定，对高、低压变配电所经供电部门检查符合要求，结论为可以受电。

并对电力进线供电计量仪表进行检定且合格。

4.通电试运行的计划或方案或作业指导书等技术文件已获批准，并经监理单位确认。

5.包括消防设施在内的安全防范技术措施已落实到位，并制订了防范用的应急预案。

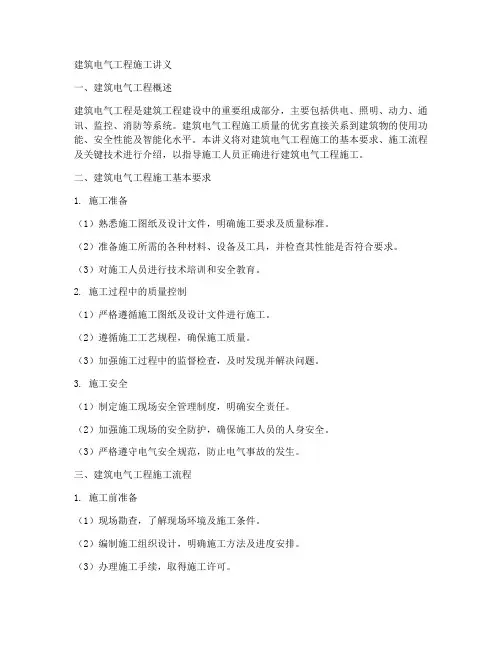

建筑电气工程施工讲义一、建筑电气工程概述建筑电气工程是建筑工程建设中的重要组成部分，主要包括供电、照明、动力、通讯、监控、消防等系统。

建筑电气工程施工质量的优劣直接关系到建筑物的使用功能、安全性能及智能化水平。

本讲义将对建筑电气工程施工的基本要求、施工流程及关键技术进行介绍，以指导施工人员正确进行建筑电气工程施工。

二、建筑电气工程施工基本要求1. 施工准备（1）熟悉施工图纸及设计文件，明确施工要求及质量标准。

（2）准备施工所需的各种材料、设备及工具，并检查其性能是否符合要求。

（3）对施工人员进行技术培训和安全教育。

2. 施工过程中的质量控制（1）严格遵循施工图纸及设计文件进行施工。

（2）遵循施工工艺规程，确保施工质量。

（3）加强施工过程中的监督检查，及时发现并解决问题。

3. 施工安全（1）制定施工现场安全管理制度，明确安全责任。

（2）加强施工现场的安全防护，确保施工人员的人身安全。

（3）严格遵守电气安全规范，防止电气事故的发生。

三、建筑电气工程施工流程1. 施工前准备（1）现场勘查，了解现场环境及施工条件。

（2）编制施工组织设计，明确施工方法及进度安排。

（3）办理施工手续，取得施工许可。

2. 施工过程中（1）供电系统施工：包括变配电设备安装、电缆敷设、开关插座安装等。

（2）照明系统施工：包括灯具安装、线路敷设、控制系统调试等。

（3）动力系统施工：包括电动机安装、配电柜安装、动力电缆敷设等。

（4）通讯系统施工：包括电话、网络、电视等线路敷设及设备安装。

（5）监控系统施工：包括摄像头、控制器、线路等安装调试。

（6）消防系统施工：包括火灾报警器、灭火设备、线路等安装调试。

3. 施工后验收（1）施工完成后，进行自检、互检和专职检查。

（2）验收合格后，向业主或监理单位提交验收报告。

（3）业主或监理单位组织验收，对施工质量进行评估。

四、建筑电气工程施工关键技术1. 电缆敷设（1）选择合适的电缆类型和规格，满足用电需求。

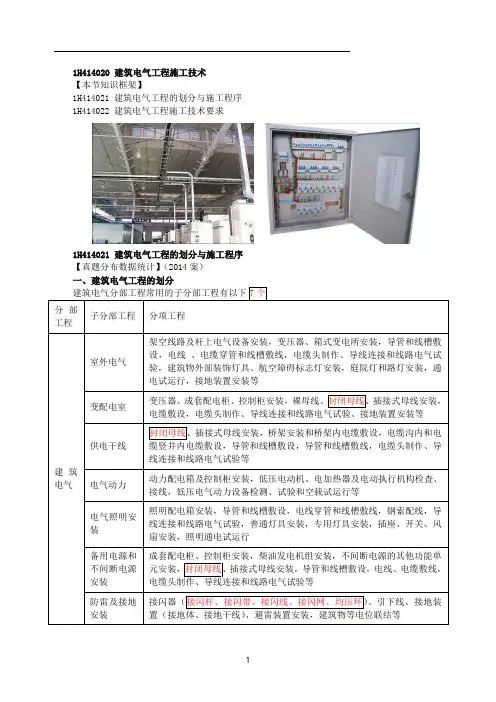

1H414020 建筑电气工程施工技术【本节知识框架】1H414021 建筑电气工程的划分与施工程序1H414022 建筑电气工程施工技术要求1H414021 建筑电气工程的划分与施工程序【真题分布数据统计】（2014案）一、建筑电气工程的划分建筑电气分部工程常用的子分部工程有以下7个分部工程子分部工程分项工程建筑电气室外电气架空线路及杆上电气设备安装，变压器、箱式变电所安装，导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯安装，庭院灯和路灯安装，通电试运行，接地装置安装等变配电室变压器、成套配电柜、控制柜安装，裸母线、封闭母线、插接式母线安装，电缆敷设，电缆头制作、导线连接和线路电气试验、接地装置安装等供电干线封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，导管和线槽敷设，导管和线槽敷线，电缆头制作、导线连接和线路电气试验等电气动力动力配电箱及控制柜安装，低压电动机、电加热器及电动执行机构检査、接线，低压电气动力设备检测、试验和空载试运行等电气照明安装照明配电箱安装，导管和线槽敷设，电线穿管和线槽敷线，钢索配线，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，照明通电试运行备用电源和不间断电源安装成套配电柜、控制柜安装，柴油发电机组安装，不间断电源的其他功能单元安装，封闭母线、插接式母线安装，导管和线槽敷设，电线、电缆敷线，电缆头制作、导线连接和线路电气试验等防雷及接地安装接闪器（接闪杆、接闪带、接闪线、接闪网、均压环）、引下线、接地装置（接地体、接地干线）、避雷装置安装，建筑物等电位联结等【例题·多选】建筑防雷保护装置由（）组成。

A.接闪器B.接地干线C.引下线D.接地母线E.接地装置【答案】ABCE二、建筑电气工程施工程序变配电工程施工程序①开关柜、配电柜的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。

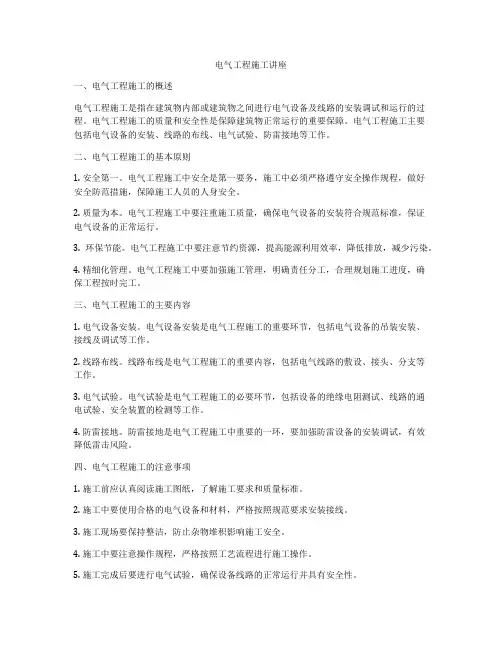

电气工程施工讲座一、电气工程施工的概述电气工程施工是指在建筑物内部或建筑物之间进行电气设备及线路的安装调试和运行的过程。

电气工程施工的质量和安全性是保障建筑物正常运行的重要保障。

电气工程施工主要包括电气设备的安装、线路的布线、电气试验、防雷接地等工作。

二、电气工程施工的基本原则1. 安全第一。

电气工程施工中安全是第一要务，施工中必须严格遵守安全操作规程，做好安全防范措施，保障施工人员的人身安全。

2. 质量为本。

电气工程施工中要注重施工质量，确保电气设备的安装符合规范标准，保证电气设备的正常运行。

3. 环保节能。

电气工程施工中要注意节约资源，提高能源利用效率，降低排放，减少污染。

4. 精细化管理。

电气工程施工中要加强施工管理，明确责任分工，合理规划施工进度，确保工程按时完工。

三、电气工程施工的主要内容1. 电气设备安装。

电气设备安装是电气工程施工的重要环节，包括电气设备的吊装安装、接线及调试等工作。

2. 线路布线。

线路布线是电气工程施工的重要内容，包括电气线路的敷设、接头、分支等工作。

3. 电气试验。

电气试验是电气工程施工的必要环节，包括设备的绝缘电阻测试、线路的通电试验、安全装置的检测等工作。

4. 防雷接地。

防雷接地是电气工程施工中重要的一环，要加强防雷设备的安装调试，有效降低雷击风险。

四、电气工程施工的注意事项1. 施工前应认真阅读施工图纸，了解施工要求和质量标准。

2. 施工中要使用合格的电气设备和材料，严格按照规范要求安装接线。

3. 施工现场要保持整洁，防止杂物堆积影响施工安全。

4. 施工中要注意操作规程，严格按照工艺流程进行施工操作。

5. 施工完成后要进行电气试验，确保设备线路的正常运行并具有安全性。

五、电气工程施工的发展趋势随着技术的不断发展，电气工程施工也在不断更新换代。

未来电气工程施工将更加注重智能化、绿色化和信息化，提高设备的自动化程度，降低能源消耗，提高电气设备的智能化水平。

六、总结电气工程施工是一项重要的工程施工领域，需要严格遵守操作规程，确保施工质量和安全。
