燃油供给系统设计指南编制：校对：汽车工程研究院目录一、总成说明1.1 燃油供给系统的功用燃油供给系统主要包括油箱、油泵、燃油滤清器、油轨（调压阀可能集成于油轨或者油泵）等零部件。
为发动机提供燃油，保证整车在任何工况下的燃油供应。
油轨及油泵在发动机电控相关章节论述，在此不加论述。
1.2 适用范围适用于汽车燃油供给系统的设计开发。
1.3 燃油供给系统零部件布置示意图二、燃油系统总成设计 燃油箱总成设计 1主要设计参数燃油箱主要参数包括容积、材料。
容积：容积主要由整车油耗决定。
燃油箱容积必须保证汽车百公里等速工况下续驶里程不少于500公里，在布置允许条件下尽量将燃油箱容积做到最大。
材料：燃油箱分为金属和塑料两类，金属材镀铅锡合金钢板，可以采用日料一般选用本新日铁材料（TD-0.35/TE-0.35）或上海宝钢材料（ST16镀铅锡合金）,但必须保证镀层厚度在7-15μm ，冲压焊接成型，料厚一般在1.0mm 左右；塑料油箱箱体材料:HDPE(Basell 或者ATOfina 公司生产)、粘接剂(LLDPE:GT-6加油管吊带油泵油箱油滤油管Mitsui Chemical Inc.公司或者ATOfina公司生产)、阻隔剂(EVOH型号: F101A,kuraray公司生产)，六层共挤吹塑成型。
2 基本设计要求2.1 一般的布置原则燃油箱采用吊带固定于车身或者通过托架等用螺栓固定于车身底盘，需具备一定的防腐蚀、防冲击能力。
油箱与排气管的最小距离不少于60mm，箱体内最高温度一般不会高于六十度。
除要求保留与排气管的间隙外，影响燃油箱布置位置其他因素主要是底盘空间及附近其他零部件的布置空间。
布置时应考虑到整车维修时能方便地拆装燃油箱及加油管等，必须有足够的工具空间。
2.2数模设计完成后需要进行CAE受力分析，特别是容易出现应力集中的部位。
如果不合格则对不合格区域修改或者重新设计。
2.3、设计验收标准与规范燃油箱总成设计必须满足以下标准要求：GB 18296 汽车燃油箱安全性能要求和试验方法（金属、塑料）QC/T 644 汽车金属燃油箱技术条件（金属）Q/SQR·04·213 汽车塑料燃油箱总成（金属）Q/SQR·04·073 汽车金属燃油箱总成（塑料）2.4燃油箱总成零件图燃油滤清器总成设计燃油滤清器总成的主要作用是过滤燃油中的一些微粒杂志及部分水分，保证燃油的清洁度，延长燃油喷嘴寿命及发动机有效试验寿命。
QC/T 644-2000(200-07-07发布，2001-01-01实施）前言本标准制定的目的是适应汽车对燃油箱技术要求愈来愈高的实际需要，以提高汽车燃油箱的设计制造水平和实物质量水平。
本标准中燃油箱振动耐久性等效采用日本工业标准JIS D 1601-1995《汽车零部件振动试验方法》。
本次修订对汽车燃油箱的密封性、燃油箱盖的密封性、清洁度有所提高，并增加了对燃油箱的外观的要求及原材料、进气阀等的试验方法。
本标准从生效之日起，同时代替QCn 29034-1991。
本标准由国家机械工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位：湖北通达汽车零部件（集团）有限公司、长春市汽车油箱厂。
本标准主要起草人：岳友、彭立行。
本标准于1987年首次发布，1991年11月第一次修订，1999年9月第二次修订。
中华人民共和国汽车行业标准汽车金属燃油箱技术条件QC/T 644-2000代替QCn 29034-19911 范围本标准规定了汽车金属燃油箱的技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
本标准适用于汽车金属燃油箱。
其它车辆金属燃油箱可参照执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 18296-2001 汽车燃油箱安全性能要求和试验方法GBT 232-1988 金属弯曲试验方法GB/T 1839-1993 钢铁产品镀锌层质量试验方法GB/T 2975-1982 钢材力学及工艺性能试验取样规定QC/T 484-1999 汽车油漆涂层QC/T 572-1999 汽车清洁度工作导则测定方法YB/T 5130-1993 热镀铅合金冷轧碳素薄钢板3 定义3.1 压力指相对压力。
其它定义见GB 18296汽车燃油箱安全性能要求和试验方法。
4 技术要求4.1 燃油箱必须按经规定程序批准的图样和技术文件制造，并符合本标准要求。
汽车金属燃油箱技术条件汽车金属燃油箱技术条件1 范围本标准规定了乘用车金属燃油箱的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于以汽油为工作介质的乘用车金属燃油箱（以下简称燃油箱），以其它燃料为工作介质的金属燃油箱参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 232-2010 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB 17930 车用汽油GB 18296 汽车燃油箱安全性能要求和试验方法QC/T 484-1999 汽车油漆涂层QC/T 572-1999 汽车清洁度工作导则测定方法Q/BQB 430-2009 连续电镀锌/锌镍合金钢板及钢带3 术语和定义下列术语和定义适用于本标准。
3.1额定容量燃油箱设计参数中规定加注燃油的容积。
3.2金属燃油箱固定于汽车上用于存贮燃油的独立箱体总成，本体采用金属材料制作，由燃油箱本体、加油管、加油口、燃油箱盖、管接头及其他附属装置（例如：进气阀等）装配成的整体。
4 技术要求4.1 基本要求4.1.1 燃油箱应按经规定程序批准的图样和技术文件制造，并符合本技术条件的要求。
4.1.2 燃油箱应具有通过国家认证机构的产品认证书。
4.1.3燃油箱外观应光滑，两端盖与本体如采用咬接工艺应无鼓包、毛刺等缺陷。
4.1.4燃油箱外表面涂层为油漆涂层时，应符合QC/T 484-1999中TQ8乙的相关规定。
如使用其它涂层，涂层性能应不低于油漆涂层的相应性能要求。
4.1.5燃油箱安全性能要求必须满足GB 18296的有关规定。
4.1.6材料燃油箱本体用电镀锌钢板BUFDE+Z-0/30制作，材料符合Q/BQB 430-2009的要求，镀锌层性能试验按5.2进行，也可以用耐腐蚀性能不低于电镀锌钢板BUFDE+Z-0/30的其它钢板制作。

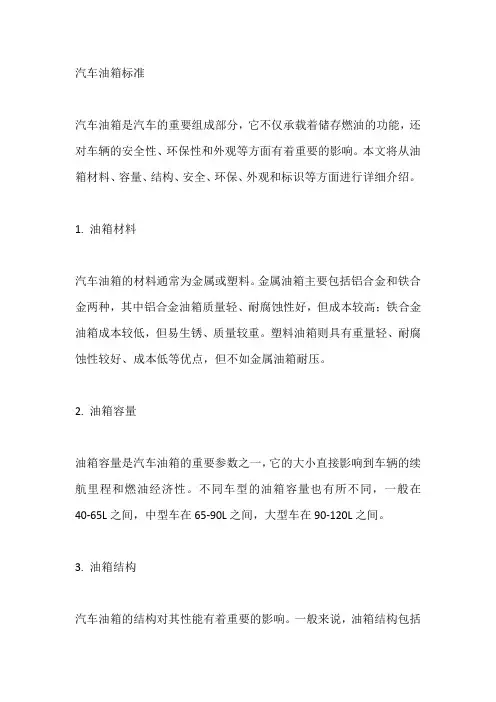

汽车油箱标准汽车油箱是汽车的重要组成部分，它不仅承载着储存燃油的功能，还对车辆的安全性、环保性和外观等方面有着重要的影响。
本文将从油箱材料、容量、结构、安全、环保、外观和标识等方面进行详细介绍。
1. 油箱材料汽车油箱的材料通常为金属或塑料。
金属油箱主要包括铝合金和铁合金两种，其中铝合金油箱质量轻、耐腐蚀性好，但成本较高；铁合金油箱成本较低，但易生锈、质量较重。
塑料油箱则具有重量轻、耐腐蚀性较好、成本低等优点，但不如金属油箱耐压。
2. 油箱容量油箱容量是汽车油箱的重要参数之一，它的大小直接影响到车辆的续航里程和燃油经济性。
不同车型的油箱容量也有所不同，一般在40-65L之间，中型车在65-90L之间，大型车在90-120L之间。
3. 油箱结构汽车油箱的结构对其性能有着重要的影响。
一般来说，油箱结构包括吸油管、回油管、油尺、通气阀等部件。
吸油管负责将燃油从油箱中抽出；回油管则将部分燃油回流到油箱中，以保持燃油的温度和压力；油尺则用于显示油箱中的油量；通气阀则用于保持油箱内外的压力平衡。
4. 油箱安全汽车油箱的安全性是至关重要的，一旦发生事故，油箱可能会受到损坏，导致燃油泄漏，从而引发火灾等严重后果。
因此，油箱的设计和制造应考虑到其安全性。
例如，油箱应具有一定的抗冲击能力，以应对交通事故中的碰撞；同时，油箱还应配备相应的安全装置，如燃油切断阀等，以防止燃油泄漏和火灾的发生。
5. 油箱环保随着人们对环保问题的日益关注，汽车油箱的环保性能也成为了消费者关注的重点之一。
为了满足环保要求，汽车油箱材料应选择环保型材料，如可回收的金属材料和可降解的塑料材料；同时，油箱还应配备燃油蒸汽回收系统等装置，以减少燃油蒸气的排放对环境的影响。
6. 油箱外观汽车油箱的外观也是消费者关注的重点之一。
为了满足消费者的需求，油箱外观应具有一定的美观度和质感。
例如，油箱表面可以采用镀铬、喷漆等工艺进行装饰；同时，油箱形状也应与整车造型相协调，以提升整车的外观美感。
十、汽车发动机标准GB 3847-2005 GB 11340—2005 车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法装用点燃式发动机重型汽车曲轴箱污染物排放限值及测量方法GB 3843—1983、GB 14761。
6—1993、GB 3847—1999、GB/T 3846-1993、GB 18285—2000中的压燃式发动机汽车部分GB 14761。
4—1993、GB 11340—1989GB 14762-2008 重型车用汽油发动机与汽车排气污染物排放限值及测量方法(中国Ⅲ、Ⅳ阶段)GB 14762—2002GB 14763—2005 装用点燃式发动机重型汽车燃油蒸发污染物排放限值及测量方法(收集法）GB 14761。
3—1993、GB 14763—1993GB 17691—2005 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、Ⅳ、Ⅴ阶段）GB 17691—2001、GB 14762—2002中的气体燃料点燃式发动机部分GB 18285—2005 点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法) GB 14761.5-1993、GB/T 3845—1993、GB 18285—2000中的点燃式发动机汽车部分GB 18296-2001 汽车燃油箱安全性能要求和试验方法GB 18352.3-2005 轻型汽车污染物排放限值及测量方法（中国Ⅲ、Ⅳ阶段）GB 18352。
2—2001GB 20890—2007 重型汽车排气污染物排放控制系统耐久性要求及试验方法GB/T 5181—2001 汽车排放术语和定义GB/T 5181-1985 GB/T 16570—1996 汽车柴油机架装直列式喷油泵安装尺寸GB/T 17692—1999 汽车用发动机净功率测试方法GB/T 18297—2001 汽车发动机性能试验方法GB/T 18377-2001 汽油车用催化转化器的技术要求和试验方法GB/T 19055—2003 汽车发动机可靠性试验方法QC/T 525—1999 GB/T 25983—2010 歧管式催化转化器QC/T 33—2006 汽车发动机硅油风扇离合器试验方法QC/T 33—1992QC/T 280-1999 （2009）汽车发动机主轴瓦及连杆轴瓦技术条件ZB T12 002—1987* QC/T 281—1999 (2009) 汽车发动机轴瓦铜铅合金金相标准ZB T12 003—1987＊QC/T 282-1999 （2009）汽车发动机曲轴止推片技术条件ZB T12 004—1987＊QC/T 288。
