旋耕机的工作原理简介旋耕机是一种用于耕作土地的农业机械设备。

它通过旋转刀片将土壤翻转，从而实现松土、除草和混合有机物质等功能。

旋耕机广泛应用于农田、花园和草坪等地方，可以提高土地的肥力和透气性，促进植物生长。

旋耕机的组成部分一个典型的旋耕机通常由以下几个部分组成：1.发动机：提供动力，驱动旋转刀片。

2.传动系统：将发动机的动力传递给刀片。

3.刀片装置：包括刀片轴、刀片和护罩等部分。

4.控制手柄：用于控制旋耕机的行进方向和速度。

工作原理当启动旋耕机时，发动机会产生动力，并通过传动系统将其传递给刀片装置。

接下来，让我们详细了解一下旋耕机的工作原理。

1.土壤进入区域首先，将旋耕机放置在需要处理的土地上。

当移动旋耕机时，前端的刀片装置会与土壤接触，将土壤吸入旋耕机内部。

2.土壤翻转一旦土壤进入旋耕机，刀片装置就会开始旋转。

刀片固定在刀片轴上，并以高速旋转。

当刀片与土壤接触时，由于其锐利的边缘，它们会将土壤翻转并抛出。

3.松散土壤通过翻转土壤，旋耕机将紧密的土层打散。

这有助于改善土壤的透气性和排水性，并为植物的生长提供更好的环境。

4.除草在翻转过程中，旋耕机还可以将地表的杂草根除。

由于杂草通常生长在表层，当刀片翻转地面时，它们会被割断并混合到下方的土壤中。

5.混合有机物质如果需要添加有机物质（如堆肥）来改善土地肥力，则可以在使用旋耕机时将其投放到土地上。

刀片会将有机物质与土壤混合在一起，使其均匀分布。

6.控制行进方向和速度旋耕机通常配备有控制手柄，通过操作手柄，可以调整旋耕机的行进方向和速度。

这使得使用旋耕机更加灵活和易于操作。

7.完成耕作一旦完成土地的处理，关闭发动机并停止刀片装置的旋转。

此时，处理过的土壤已经松散并混合了有机物质，为植物生长提供了更好的条件。

优势与应用旋耕机具有以下几个优势：1.提高土地肥力：通过松土和混合有机物质，旋耕机可以改善土壤的肥力和透气性。

2.除草效果好：刀片装置可以将地表的杂草根除，减少对作物生长的竞争。

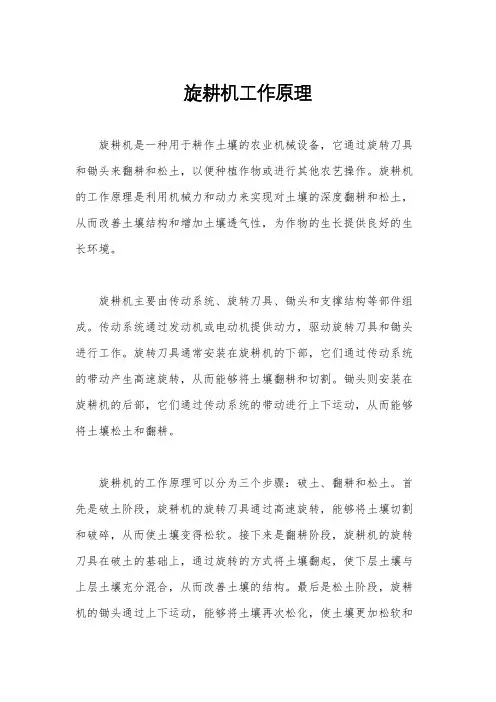

旋耕机工作原理
旋耕机是一种用于耕作土壤的农业机械设备，它通过旋转刀具和锄头来翻耕和松土，以便种植作物或进行其他农艺操作。

旋耕机的工作原理是利用机械力和动力来实现对土壤的深度翻耕和松土，从而改善土壤结构和增加土壤透气性，为作物的生长提供良好的生长环境。

旋耕机主要由传动系统、旋转刀具、锄头和支撑结构等部件组成。

传动系统通过发动机或电动机提供动力，驱动旋转刀具和锄头进行工作。

旋转刀具通常安装在旋耕机的下部，它们通过传动系统的带动产生高速旋转，从而能够将土壤翻耕和切割。

锄头则安装在旋耕机的后部，它们通过传动系统的带动进行上下运动，从而能够将土壤松土和翻耕。

旋耕机的工作原理可以分为三个步骤：破土、翻耕和松土。

首先是破土阶段，旋耕机的旋转刀具通过高速旋转，能够将土壤切割和破碎，从而使土壤变得松软。

接下来是翻耕阶段，旋耕机的旋转刀具在破土的基础上，通过旋转的方式将土壤翻起，使下层土壤与上层土壤充分混合，从而改善土壤的结构。

最后是松土阶段，旋耕机的锄头通过上下运动，能够将土壤再次松化，使土壤更加松软和
透气。

旋耕机的工作原理决定了它的应用范围和效果。

首先，旋耕机适用于各种类型的土壤，包括砂质土壤、壤土和粘土等，能够有效地改善土壤结构。

其次，旋耕机能够提高土壤的透气性和保水性，有利于种植作物的生长。

此外，旋耕机还能够有效地控制杂草和病虫害，减少农药的使用。

总之，旋耕机是一种重要的农业机械设备，它通过翻耕和松土的方式，能够改善土壤结构，提高土壤肥力，为作物的生长提供良好的生长环境。

其工作原理简单而有效，使其成为现代农业生产中不可或缺的设备之一。

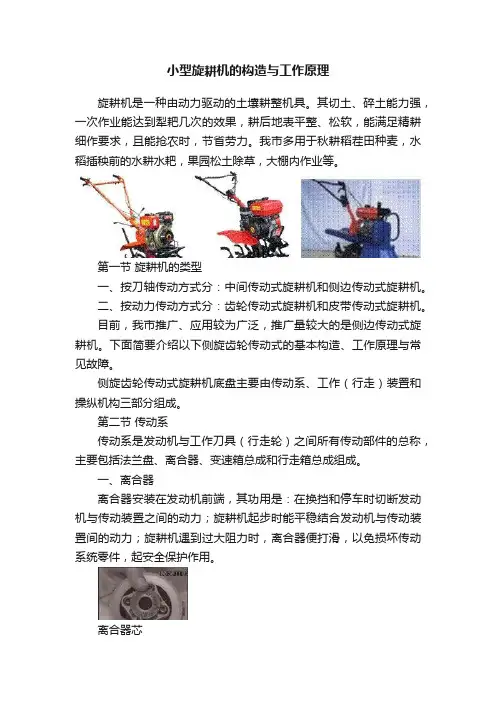

小型旋耕机的构造与工作原理旋耕机是一种由动力驱动的土壤耕整机具。

其切土、碎土能力强，一次作业能达到犁耙几次的效果，耕后地表平整、松软，能满足精耕细作要求，且能抢农时，节省劳力。

我市多用于秋耕稻茬田种麦，水稻插秧前的水耕水耙，果园松土除草，大棚内作业等。

第一节旋耕机的类型一、按刀轴传动方式分：中间传动式旋耕机和侧边传动式旋耕机。

二、按动力传动方式分：齿轮传动式旋耕机和皮带传动式旋耕机。

目前，我市推广、应用较为广泛，推广量较大的是侧边传动式旋耕机。

下面简要介绍以下侧旋齿轮传动式的基本构造、工作原理与常见故障。

侧旋齿轮传动式旋耕机底盘主要由传动系、工作（行走）装置和操纵机构三部分组成。

第二节传动系传动系是发动机与工作刀具（行走轮）之间所有传动部件的总称，主要包括法兰盘、离合器、变速箱总成和行走箱总成组成。

一、离合器离合器安装在发动机前端，其功用是：在换挡和停车时切断发动机与传动装置之间的动力；旋耕机起步时能平稳结合发动机与传动装置间的动力；旋耕机遇到过大阻力时，离合器便打滑，以免损坏传动系统零件，起安全保护作用。

离合器芯离合器芯及离合器罩离合器由主动部分、从动部分、压紧机构和操纵机构组成。

压紧机构产生压力将主、从动部分压紧，使其产生摩擦扭矩，主、从动部分的分离和结合由操纵机构来完成。

离合器的安装程序：离合器芯推内盘端向内装入变速器主轴上；装轴承垫片；装轴承6202；装平垫、锯齿垫、紧固螺钉；装上离合器外罩。

机械原理控关注机械原理控，学习更多机械原理。

6篇原创内容公众号离合器安装图例：离合器芯安装图1离合器芯安装图2离合器芯安装图3旋耕机变速箱图二、变速箱变速箱的功用是：增扭减速；变扭变速，改变发动机驱动力和行使速度；实现空挡，使旋耕机在发动机不熄火的情况下长时间停车，同时也为发动机能顺利启动创造条件；实现倒挡；向行走箱输出动力（力矩）。

变速箱由传动部分、操纵机构和支承部分组成。

（一）变速箱传动部分主要由主轴总成、副轴总成和倒挡轴总成组成。

旋耕机工作原理
旋耕机是一种用于土壤处理和耕作的农机设备。

它的工作原理基于旋转刀盘和刀架的旋转运动，通过将土壤切割和翻转，达到松土、改善土壤结构和排除杂草的目的。

旋耕机通常由一台发动机、减速器、传动轴和刀盘组成。

发动机提供动力，并通过减速器和传动轴将动力传递给刀盘。

刀盘是旋转的部分，安装在刀架上。

刀架是连接传动轴和刀盘的支架，保证刀盘的平稳旋转。

刀盘上通常装有数个弧形刀片，这些刀片类似于导轮，它们切割和翻转土壤。

当刀盘旋转时，刀片顺着地面切割土壤，并将土壤翻转到另一侧。

这个过程中，刀盘的旋转速度和刀片的形状会影响切割和翻转的效果。

旋耕机的工作过程类似于我们平时使用的旋转割草机。

但与割草机不同的是，旋耕机需要更大的功率和更牢固的结构来处理更坚硬的土壤。

同时，旋耕机还可以配备其他附件，如撒种器、施肥器等，以实现更多功能。

总而言之，旋耕机通过刀盘的旋转运动将土壤切割和翻转，达到改善土壤结构、松土和除草的目的。

它是农田耕作中常用的机械设备之一，大大提高了农业生产效率。

旋耕机的工作原理一、旋耕机的概述旋耕机是一种农业机械，它主要用于翻耕土地、深松土壤和破碎土块。

旋耕机的工作原理是通过旋转刀盘和刀片，将土壤剥离并翻转，使其达到深松、通气和改良土质的效果。

二、旋耕机的组成部分1. 刀盘：是旋耕机最重要的部分，它由许多个刀片组成，可以进行旋转。

刀盘有两种类型：固定式和浮动式。

固定式刀盘安装在主轴上，并且不能移动。

而浮动式刀盘则可以自由移动，并且能够根据地形变化自适应调整。

2. 传动系统：传动系统包括传动轴、链条、齿轮等部分，它们将发动机的能量传输到刀盘上，使其能够旋转。

3. 车架：车架是支撑整个旋耕机的框架结构。

它通常由钢管或钢板制成，并且具有足够的强度和稳定性。

4. 发动机：发动机是驱动整个旋耕机的动力源。

通常使用内燃机或电动机作为发动机。

5. 轮胎和轮轴：轮胎和轮轴用于支撑旋耕机，使其能够在地面上移动。

三、旋耕机的工作原理1. 刀盘旋转当发动机启动时，传动系统会将发动机的能量传输到刀盘上，使其开始旋转。

刀盘上的刀片随着刀盘的旋转而运动，将土壤剥离并翻转。

2. 土壤松散当刀片运行时，它们会在土壤中形成一个空气袋。

这个空气袋会将土壤推到一边，并且使其松散。

这样可以有效地改善土壤结构，并且增加土壤通气性。

3. 土块破碎由于刀片的运行，土块会被削成小块并且破碎。

这样可以减少土壤中的大块物质，并且提高土壤的肥力。

4. 土层深度通过调整刀片角度和深度控制杆，可以控制旋耕机对土层深度进行调整。

这样可以根据需要对土层进行深度翻耕，以达到更好的松散效果。

四、旋耕机的使用方法1. 土壤准备在使用旋耕机之前，需要将土地上的杂草和残留物清理干净。

这样可以避免刀片被卡住或者损坏。

2. 调整深度和角度根据需要，调整旋耕机的刀片角度和深度控制杆。

这样可以控制旋耕机对土层深度进行调整，并且使其能够适应不同的地形变化。

3. 开始工作将发动机启动并且将旋耕机放置在地面上。

然后开始移动旋耕机，使其能够覆盖整个区域。

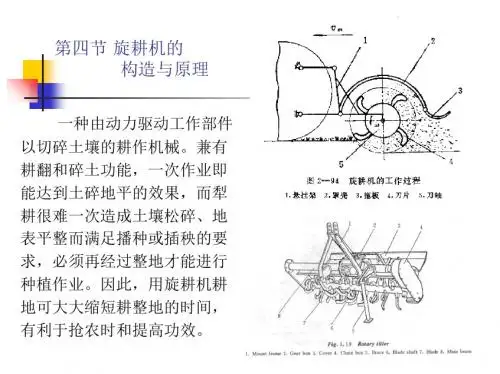

旋耕机的构造与原理旋耕机能一次完成耕耙作业。

其工作特点是碎土能力强，耕后表土细碎，地面平整，土肥掺和均匀，且能抢农时,省劳力，广泛应用于果园菜地,稻田水耕及旱地播前整地。

缺点是功率消耗较大，耕层较浅，翻盖质量差。

一，旋耕机的构造及工作过程、旋耕机的类型与一般构造旋耕机按旋耕刀轴的位置可分为横轴式(卧1式)、立轴式(立式)和斜轴式;按与拖拉机的连接方式可分为牵引式、悬挂式和直接连接式;按刀轴传动方式可分为中间传动式和侧边传动式。

侧边传动式又可分为侧边齿轮传动和侧边链传动两种形式。

旋耕机主要是由机架、传动系统、旋转刀轴、刀片、耕深调节装置、罩壳等组成。

旋转刀轴由无缝光管制成，轴的两端焊有轴头，用来和左右支臂销连。

轴上焊有刀座或刀盘，刀座按螺旋线排列焊在刀轴上供安装刀片;刀盘周边有间距相等的孔位，便于根据农业技术要求安装刀片。

机架是由中央齿轮箱、左右主梁、侧边传动箱和侧板等组成。

侧边传动箱多配置在左侧，因为旋耕机一般在拖拉机上为偏向右侧悬挂，这样两边重量较均衡。

传动系统是由拖拉机动力输出轴传来的动力经万向节传给中间齿轮箱，再经侧边传动箱驱动刀轴回转，也有直接由中央齿轮箱驱动刀轴回转的。

目前，我国旋耕机系列采用齿轮—链轮和全齿轮传动两种方式。

悬挂架同悬挂梨上的相似。

除此之外，还配有挡泥罩和平土板，用来防止泥土飞溅和进一步碎土，也可保护机务人员的安全，改善劳动条件。

2、旋耕机的工作过程旋耕机工作时，刀片一方面由拖拉机动力输出轴驱动做回转运动，另一方面随机组前进做等速直线运动。

刀片在切土过程中，先切下土垡，抛向并撞击罩壳和平土拖板细碎后在回落到地表上。

机组不断前进地未耕地进行松碎。

3、旋耕机的主要工作部件刀轴和刀片是旋耕机的主要工作部件，刀轴主要用于传递动力和安装刀片。

常见的刀片有弯形、凿形和直角刀片。

弯形刀片(分为左弯和右弯)有切滑作用不易缠草，具有松碎土壤和翻盖能力，但消耗功率较大，国内生产的旋耕机大多配有弯形刀片。

旋耕机的结构与工作原理旋耕机的工作原理其实也没那么复杂，想象一下，就像个打蛋器，在田地里“搅拌”土壤。

这个机器先把土壤翻起来，再把它搅拌得松松软软，真是为种植做了个好铺垫。

你知道吗，它还能把杂草和根茎一起翻出来，真是让人佩服得五体投地。

种田的农民一看，心里那个高兴啊，简直就像中彩票了一样。

以前得靠锄头一个个地干，费时费力，现在有了旋耕机，效率简直是飞起来了，几分钟就能完成一块地的旋耕，真是省时又省力。

旋耕机的种类可多了。

小型的可以用在小田地，大型的在大田地里飞驰，就像大马路上的各种车，满足不同的需求。

这种机器也不怕脏，泥巴打在身上，它毫不在意，继续拼命工作。

再加上，旋耕机的维护也不难，简单的清理和定期保养就能让它继续服务于农田，像个忠实的伙伴。

这一点，真是让人爱不释手。

你想啊，有了旋耕机，农民的生活也变得轻松了许多。

以前要是遇到个大雨，田里湿得跟个水塘似的，根本没法干活。

而现在，旋耕机能够迅速把土壤翻松，帮助排水，真是有点“雨过天晴”的意思。

旋耕机就像个神奇的“土壤医生”，随时随地都能让土地恢复健康。

种子下去后，土壤松软，根系扎得又深又稳，想想都觉得惬意。

再说，旋耕机的动力系统也不容小觑。

它一般是用柴油发动机驱动的，动力十足。

说到动力，感觉就像个小火车，嘟嘟嘟地开起来，带着人们的希望一路向前。

加油的时候，听着那机器的轰鸣声，心里总会生出一股自豪感，觉得自己像个农田的英雄。

每天在田里忙碌着，看着一片片整齐划一的土地，心里那个满足感，真是比吃了蜜还甜。

旋耕机也不是“无懈可击”，它在使用中偶尔也会遇到小麻烦，比如刀片磨损得快，需要及时更换，农民朋友们可要留心了。

有时候如果操作不当，土壤翻得太深，会影响植物的生长。

这个时候，就得小心翼翼，像对待自己的小宝贝一样，确保每一寸土地都能得到合理的耕作。

旋耕机不仅改变了农民的工作方式，还带来了种田的乐趣。

试想一下，站在田间，呼吸着新鲜的空气，看着田里的变化，那感觉简直不能再美好了。
