旋涡泵的安装与操作说明

漩涡风泵的安装注意事项
1.漩涡气泵应放置在较平稳的地方，周围环境应清洁、干燥、通风。

2. 漩涡气泵叶轮旋转方向必须与风扇罩壳上所标箭头方向一致。

3. 高压旋涡风机工作时，工作压力不得大于8kpa，以免使风机产生过大的热量和电动机超电流引起气泵损坏。

4. 旋涡风机除电机转子两只轴承外，其它部位没有直接接触摩擦。

本风机轴承安装方式主要分二类。

第一类气泵端的轴承安装在电机机座和叶轮中间的泵体内，这类气泵平时不需要加润滑脂。

第二类气泵端的轴承是安装在泵盖中间，此类气泵端的轴承应定期加润滑脂(7018高速润滑脂)。

每月一次，对于三班连续工作的气泵应当增加加油次数。

此类气泵电机风扇端的轴承维护保养按第一类气泵。

5.旋涡气泵进出气两端的过滤网和消音装置应根据情况适时清洗，以免堵塞影响使用。

6. 旋涡气泵轴承的更换：更换轴承必须由熟悉修理工作的人进行操作。

先拧松泵盖上的螺钉，然后按图示顺序逐一拆卸零件，拆下的零件应经过清洗，然后按反顺序装配。

拆卸时，不能硬撬叶轮，应用拉马拉出，同时不要遗漏调节垫片，以免影响出厂时已调节器好的间隙。

7.高压旋涡气泵严禁固体、液体及有腐蚀气体进入泵体。

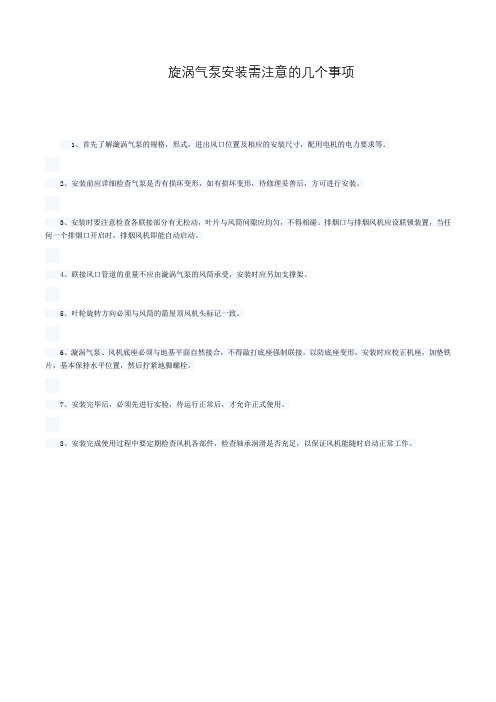

旋涡气泵安装需注意的几个事项
1、首先了解漩涡气泵的规格，形式，进出风口位置及相应的安装尺寸，配用电机的电力要求等。

2、安装前应详细检查气泵是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。

3、安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。

排烟口与排烟风机应设联锁装置，当任何一个排烟口开启时，排烟风机即能自动启动。

4、联接风口管道的重量不应由漩涡气泵的风筒承受，安装时应另加支撑架。

5、叶轮旋转方向必须与风筒的箭屋顶风机头标记一致。

6、漩涡气泵、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

7、安装完毕后，必须先进行实验，待运行正常后，才允许正式使用。

8、安装完成使用过程中要定期检查风机各部件，检查轴承润滑是否充足，以保证风机能随时启动正常工作。

旋涡泵设备安全操作规程一、操作前准备1.1 检查设备外观，确认是否有受损、漏水、电气故障等问题。

1.2 检查设备润滑油和冷却水的充足程度，确保设备能够正常运转。

如不足，请进行加油或加水的操作。

1.3 操作前需了解设备的工作原理和技术要求。

1.4 操作前需佩戴必要的防护用品，如安全帽、工作鞋、耳塞等。

1.5 在操作过程中应保持清醒和冷静，禁止吸烟和饮酒。

二、正常操作流程2.1 启动设备前，首先要打开离心泵顶盖，并确定泵轮转向是否正确。

2.2 启动电机前，需要检查电源、电源线路、电机等设备是否正常，以及各个仪表的指示是否在正常范围内。

2.3 按顺序操作各个开关，先启动水泵，再启动电机，待设备正常运转后再打开放水管上的调压阀，使压力逐渐升高。

2.4 操作过程中应注意观察设备各个部位是否运行正常，如出现异常应及时停机排查故障。

2.5 操作结束后，应及时关闭放水管上的调压阀，然后依次关闭电机、水泵，最后关闭离心泵顶盖。

三、安全操作规范3.1 操作人员必须经过专业培训，并持有操作证书或相关技术证书。

3.2 操作人员应按照设备操作流程进行操作，禁止私自改变设备的参数或运行方式。

3.3 在设备运行状态下，禁止进行任何操作或检修。

3.4 如发现设备有异常情况或故障，应及时向上级汇报并采取相应的处理措施，禁止擅自进行维修或更换零部件。

3.5 操作人员应保持设备的清洁和整洁，及时清除设备周围的杂物和垃圾。

四、事故处理4.1 发生事故时，应第一时间迅速采取措施，停止设备运行，大声呼喊“停机”等警示信号，通知周围人员撤离。

4.2 拨打急救电话或报警电话，立即进行急救或调查事故的原因。

4.3 在确定安全的情况下，应对设备进行调查和检修，并采取相应的防范措施，确保类似的事故不再发生。

五、总结如上所述，旋涡泵设备的正常操作流程和安全操作规范是非常重要的，操作人员应严格遵守操作规程，确保设备的正常运行和人员的安全。

在操作过程中，应多加留意，避免人为操作失误或故障而造成安全事故，切记不可大意。

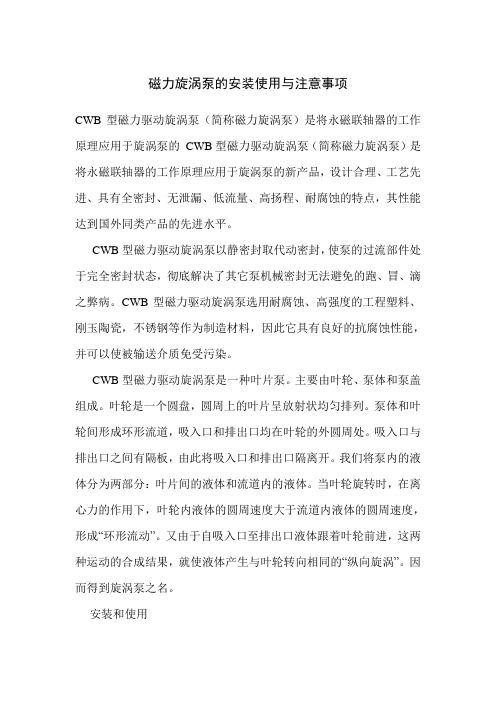

磁力旋涡泵的安装使用与注意事项CWB型磁力驱动旋涡泵（简称磁力旋涡泵）是将永磁联轴器的工作原理应用于旋涡泵的CWB型磁力驱动旋涡泵（简称磁力旋涡泵）是将永磁联轴器的工作原理应用于旋涡泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点，其性能达到国外同类产品的先进水平。

CWB型磁力驱动旋涡泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。

CWB型磁力驱动旋涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

CWB型磁力驱动旋涡泵是一种叶片泵。

主要由叶轮、泵体和泵盖组成。

叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。

泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。

吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。

我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。

当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，形成“环形流动”。

又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。

因而得到旋涡泵之名。

安装和使用(一)磁力泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

(二)当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

(三)泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)泵起动前先打开进出口阀门，待泵进入正常工作状态后，再将排出阀调到所需开度。

(六)泵停止工作前，应先全开排出阀门，然后停机再关闭吸入管阀门。

使用注意事项(一)因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成空载运转。

型单级旋涡泵安全操作及保养规程引言型单级旋涡泵是一种常见的流体输送设备，广泛应用于工业、农业、民用等领域。

为了确保设备的正常运转，保障操作人员的人身安全和设备的使用寿命，严格遵守安全操作规程和保养规程是非常必要的。

本文对型单级旋涡泵的安全操作和保养进行详细介绍，旨在提高使用者的操作水平和维护设备的能力。

安全操作规程1. 设备安装在安装型单级旋涡泵时，需要选择合适的地点并进行妥善固定，保证设备不会晃动或倾斜。

同时，还需要按照设备说明书要求连接进出口管线和电源线路等设备，确保管路连接牢固，电源接线正确。

2. 设备启动在启动型单级旋涡泵前，需要先检查各项连接是否牢固、电器设施是否正常、泵腔是否清洁等。

待检查无误后，才能按照设备说明书要求启动设备。

启动时需要注意以下事项：•开启电源前，要确保手柄开关（或按钮）处于停止状态•建议在设备初次启动前进行手动旋转，确保设备未出现堵塞或其他故障•在正式启动后，要注意观察设备的运转状态，以及听取设备是否有异常声响3. 设备停止在停止型单级旋涡泵前，要先将进出口管线上的阀门关闭，等待设备内部的液体全部排空后，再拔掉电源插头。

同样需要注意以下事项：•停止前，要充分准备，做好各项工作的变化和连接的改变•停机后清洗设备内部的残留物，并进行养护和保养4. 运行中的注意事项在操作型单级旋涡泵时，还需要注意以下事项：•不得擅自拆卸和更改设备的安装和结构•不得在运行状态下随意触碰转子或叶轮等部件•不得将电动泵浸在易燃易爆液体中或在爆炸性气体环境下操作设备•一旦发现设备运行不正常或出现异常，则应立即停机检修，不得强制运行泵机或遇阻不退转动泵机保养规程型单级旋涡泵的保养可以有效延长设备使用寿命并提高设备的性能。

以下是保养时需要注意的事项：1. 定期清洗定期清洗是保养型单级旋涡泵的最基本措施，可以有效去除设备中的杂质和残留物，防止堵塞和设备生锈等。

清洗时应注意以下事项：•清洗频次要根据实际使用情况进行调整，一般建议每月清洗一次•拆卸前要先切断电源，在设备内部底部垫物，防止液体流出•拆卸后要仔细清理设备中的零部件，使用软布或刷子等工具进行清洗•重新组装后，需注意连接方式和拧紧力度，防止连接不稳2. 润滑与保养适当润滑能够降低设备的摩擦损耗，提高设备的运转效率，保护设备不受磨损和腐蚀。

旋涡泵操作流程范文旋涡泵是一种常用的工业泵，广泛应用于供水、排水、加热、循环、冷却等领域。

下面将详细介绍旋涡泵的操作流程。

一、检查泵的安装1.检查泵的基础是否稳固，确保泵在运行过程中不会发生晃动或震动。

2.检查吸入管道和出口管道是否正确连接，防止泄漏或阻塞。

3.检查进出口管道的阀门是否打开，并确保泵的进水和排水通畅。

二、启动泵1.打开进口阀门，并将泵轴升高至使叶轮不接触固体或液体。

然后打开泵体上的排气阀，逐渐打开进口阀门，使泵充满液体。

2.关闭排气阀，然后小心地启动泵的电机。

泵的启动应平稳，不应有异常声音或颤动。

3.检查泵的运行状态，确保泵的转速和压力在正常范围内。

三、操作泵1.在泵运行期间，定期检查泵的运行状态，包括转速、电流、压力等指标。

如发现异常，应及时关闭泵。

2.定期检查泵的润滑油或涡轮机油的油位，确保充足。

3.如需更换润滑油或涡轮机油，应先关闭泵，然后打开放油螺口，将旧油完全排出。

再打开加油螺口，将新油注入，并确保油位适当。

4.定期清洗泵的滤网，以防止阻塞，影响泵的正常工作。

5.在操作泵时，应定期检查泵的紧固件，并根据需要进行紧固。

四、停机1.在泵停机前，先关闭排气阀，然后关闭进口阀门，并将泵轴放回初始位置。

2.关闭电机电源，使泵完全停止运行。

3.在停机后，检查泵的运行状态，如有异常，应进行维修或更换。

4.在长时间不使用泵时，应将泵拆卸并进行清洗、维修，以延长泵的使用寿命。

以上就是旋涡泵的操作流程，通过这些步骤，能够保证泵的安全运行，并延长泵的使用寿命。

在操作泵时，还需要根据具体情况，结合泵的使用说明书进行操作，以确保操作的准确性和安全性。

进化永磁变频漩涡式自吸泵使用说明书1、启动(1)启动前应检查自吸泵是否有摩擦现象，转动是否灵活禁止在有摩擦现象时启动自吸泵。

(2)有悬架油室的自吸泵需要检查悬架油室的油位，看是否在规定范围内。

(3)将进口阀门完全开启；开启注水阀门向泵内注水，使自吸泵泵体内的气体完全排出。

(4)关闭出口阀门及压力表旋塞。

(5)上述步骤完成后，启动电动机，并打开压力表旋塞，看压力表指针是否指在正确位置。

(6)打开真空表旋塞，缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度变化。

当压力表指针指向所需要的工况要求位置时应停止对出水阀门大小的调整。

注意：在全部打开出水阀门的状态下启动自吸泵会造成电动机超载；采用关小进口阀门控制流量会造成自吸泵的气蚀。

二者都应该避免。

2、运行(1)有悬架油室的自吸泵油位，必须保持在油标的1／3与2／3处。

(2)机械密封应该不会有任何的泄露现象。

否则应更换新的机械密封。

(3)检查泵的流量、扬程(出、入口压力)是否稳定并且符合工况要求，电流表中的电流数值是否稳定以及是否在电动机允许的正常范围以内，自吸泵机组是否有异常的声响，运转噪音以及振动是否过大，轴承的温度是否在正常范围之内(轴承的温升，一般不应超过环境温度35℃，但zui高温度不得超过75℃)。

3、停机(1)停机前，慢慢关闭出水口阀门，关闭真空表旋塞，切断电源，zui 后关闭压力表旋塞。

(2)对于串联运行的自吸泵(使用较少)，停机时应先关闭末级泵．待停止后，关出口阀门，然后关闭*级泵。

(3)当泵的安装位置的环境温度较低时，停机后应将泵内的液体放出，以免将泵或管路系统冻坏。

如果液位比泵高水能流到泵体里面来我们建议选用离心泵即可，液位比泵低才需要选用到各类自吸泵。

【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

(2)当抽吸液面高于泵轴心线时，起动前打开吸人管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

(3)磁力漩涡泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

(4)检查电机旋转方向是否与磁力漩涡泵转向标记一致。

(5)磁力漩涡泵起动前先打开进出口阀门，待泵进入正常工作状态后，再将排出阀调到所需开度。

(6)磁力漩涡泵停止工作前，应先全开排出阀门，然后停机再关闭吸人管阀门。

怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

选购方法水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。

应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。

旋涡气泵说明书旋涡气泵是一种常见的流体传动设备，广泛应用于空压机、风机、真空泵等领域。

本篇文章将以旋涡气泵的说明书为标题，详细介绍旋涡气泵的结构、工作原理、使用方法以及注意事项等内容。

一、旋涡气泵的结构旋涡气泵一般由电机、风轮、机壳、进气口、出气口等部分组成。

电机作为动力源，通过驱动风轮旋转，产生强大的负压效果。

机壳则起到保护和固定风轮的作用，进气口和出气口分别用于吸入和排出气体。

二、旋涡气泵的工作原理旋涡气泵的工作原理基于旋涡流体动力学原理。

当电机驱动风轮旋转时，气体从进气口进入气泵，经过风轮的旋转产生旋涡流动。

由于旋涡的离心力作用，气体在旋涡室内不断累积压缩，最终通过出气口排出。

三、旋涡气泵的使用方法1. 检查气泵是否安装牢固，电源是否接通，以及进气口和出气口是否畅通。

2. 打开电源开关，启动气泵。

此时应注意观察电机是否正常运转，并听取气泵工作时的声音是否正常。

3. 将需要处理的气体通过进气口引入气泵。

在引入气体前，应确保气体不含有腐蚀性或易燃易爆物质。

4. 气泵工作时，应定期检查电机、风轮和机壳的温度，确保不超过安全范围。

5. 使用完毕后，应及时关闭电源开关，并清理进气口和出气口的杂质，以防堵塞。

四、旋涡气泵的注意事项1. 在使用旋涡气泵之前，应详细阅读说明书并按照要求正确操作，以确保安全使用。

2. 使用气泵时，应选择适当的工作环境，确保通风良好，避免产生有害气体积聚。

3. 气泵工作时应注意观察运转情况，如发现异常应及时停机检修，避免故障扩大。

4. 气泵工作过程中产生的噪音较大，应在工作场所内采取相应的防护措施，以保护工作人员的听力。

5. 定期对旋涡气泵进行维护保养，清洁风轮和机壳，并加注润滑油，以延长使用寿命。

总结：旋涡气泵作为一种常用的流体传动设备，在工业领域有着广泛的应用。

通过电机驱动风轮旋转，旋涡气泵能够产生强大的负压效果，将气体压缩并排出。

使用旋涡气泵时应注意安全操作，确保通风良好，并定期进行维护保养，以保证其正常运转和延长使用寿命。

关于直流漩涡气泵的特点介绍漩涡气泵操作规程交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于交流式除电器由于同一根放电针上既生成正离子又生成负离子，所以即使放电针在长期使用磨损后，离子平衡不会有大的更改，离子平衡性能比较好。

直流式除电器由于放电针由各自独立的正极和负极构成，近距离使用时离子平衡较差；另外放电针在使用中受环境的影响和针的污染程度不同都会影响离子的平衡，特别是放电针在长期使用后，正极和负极放电针磨损的程度不同，虽经清洗也不能修正离子平衡。

直流漩涡气泵的特点：操作电压：12V、24V、36V、48V、72V（可定做）运转速度：1500—5000转轴承方式：NSK/SKF产品特点：体积小，风量大，转速高，噪声低直流风机:接受高精度、长寿命低噪音进口滚珠轴承，大大提高鼓风机的使用寿命，鼓风机寿命可达60000（小时）—100000（小时.）并可连续24小时长时间工作杜绝了烧机及断电；具有启动快、风量大、散热快、寿命长，噪音低，振动小，耐高温、耐低温、防腐蚀、防水、防潮、防火、环保、运转稳定。

直流漩涡气泵性能特点介绍：1.直流鼓风机：是通过直流电，转化为机械能，带动风轮转动，进风口与出风口处于垂直风向，不断的压缩空气，使其产生大的风量，进行吹风、统称直流鼓风机。

2.直流鼓风机首先是通过输入直流电能，使直流电动机旋转以带动风机叶轮旋转，从而实现直流电能向机械能转换过程的风机称直流风机、直流鼓风机zui大的特点是选配了直流电动机。

3.直流鼓风机的风叶、风盖均接受世界上较硬的ADC12材料制成，相当于奔驰车轮钢圈同等材料。

4.直流鼓风机的轴承接受高速、耐高温的进口轴承NSK轴承，在50Hz的情况下2800转/分钟，在60Hz的情况下3450转/分钟，免润滑，20000小时免维护，相当于连续运转2年。

5.直流鼓风机具有送风与吸风一机两用两种功能，接受西门子技术，通过的气体无油、干燥，直流风机适合多个机械行业的辅佑襄助设备。
