软启动水泵控制柜调试与使用方法

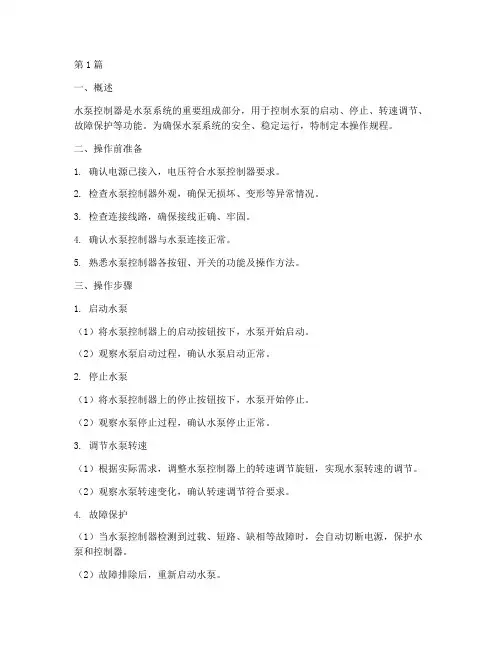

第1篇一、概述水泵控制器是水泵系统的重要组成部分，用于控制水泵的启动、停止、转速调节、故障保护等功能。

为确保水泵系统的安全、稳定运行，特制定本操作规程。

二、操作前准备1. 确认电源已接入，电压符合水泵控制器要求。

2. 检查水泵控制器外观，确保无损坏、变形等异常情况。

3. 检查连接线路，确保接线正确、牢固。

4. 确认水泵控制器与水泵连接正常。

5. 熟悉水泵控制器各按钮、开关的功能及操作方法。

三、操作步骤1. 启动水泵（1）将水泵控制器上的启动按钮按下，水泵开始启动。

（2）观察水泵启动过程，确认水泵启动正常。

2. 停止水泵（1）将水泵控制器上的停止按钮按下，水泵开始停止。

（2）观察水泵停止过程，确认水泵停止正常。

3. 调节水泵转速（1）根据实际需求，调整水泵控制器上的转速调节旋钮，实现水泵转速的调节。

（2）观察水泵转速变化，确认转速调节符合要求。

4. 故障保护（1）当水泵控制器检测到过载、短路、缺相等故障时，会自动切断电源，保护水泵和控制器。

（2）故障排除后，重新启动水泵。

四、日常维护与保养1. 定期检查水泵控制器外观，确保无损坏、变形等异常情况。

2. 定期检查连接线路，确保接线正确、牢固。

3. 定期检查水泵控制器与水泵连接，确保连接正常。

4. 定期检查水泵控制器各按钮、开关功能，确保操作正常。

5. 定期检查水泵控制器散热情况，确保散热良好。

6. 定期清洁水泵控制器，保持清洁。

五、注意事项1. 操作人员必须熟悉水泵控制器操作规程，确保操作正确。

2. 操作过程中，严禁带电操作，防止触电事故发生。

3. 水泵控制器安装、维护、检修应由专业人员进行。

4. 发现水泵控制器异常情况，应立即停止使用，并及时报修。

5. 操作过程中，严禁擅自拆卸、改动水泵控制器。

六、附则1. 本规程适用于各类水泵控制器操作。

2. 本规程由XX公司设备管理部门负责解释。

3. 本规程自发布之日起实施。

注：本规程仅供参考，具体操作规程可根据实际情况进行调整。

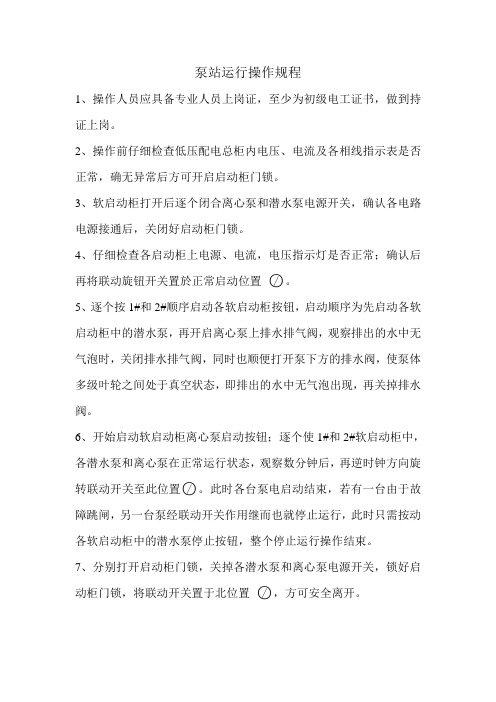

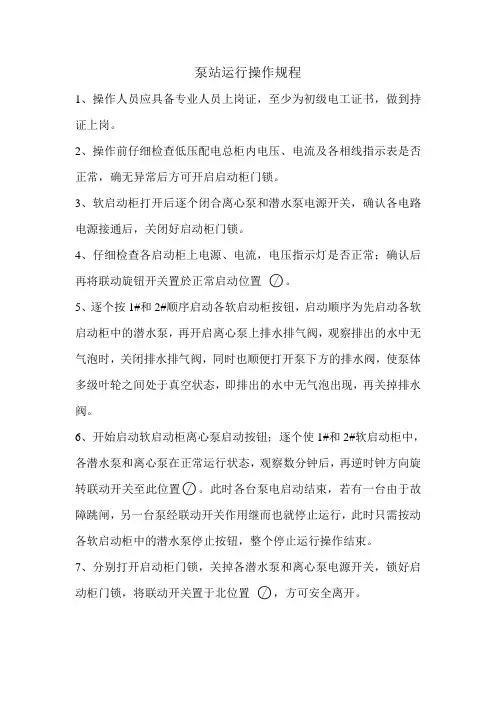

泵站运行操作规程
1、操作人员应具备专业人员上岗证，至少为初级电工证书，做到持证上岗。

2、操作前仔细检查低压配电总柜内电压、电流及各相线指示表是否正常，确无异常后方可开启启动柜门锁。

3、软启动柜打开后逐个闭合离心泵和潜水泵电源开关，确认各电路电源接通后，关闭好启动柜门锁。

4、仔细检查各启动柜上电源、电流，电压指示灯是否正常；确认后再将联动旋钮开关置於正常启动位置○/。

5、逐个按1#和2#顺序启动各软启动柜按钮，启动顺序为先启动各软启动柜中的潜水泵，再开启离心泵上排水排气阀，观察排出的水中无气泡时，关闭排水排气阀，同时也顺便打开泵下方的排水阀，使泵体多级叶轮之间处于真空状态，即排出的水中无气泡出现，再关掉排水阀。

6、开始启动软启动柜离心泵启动按钮；逐个使1#和2#软启动柜中，各潜水泵和离心泵在正常运行状态，观察数分钟后，再逆时钟方向旋转联动开关至此位置○/。

此时各台泵电启动结束，若有一台由于故障跳闸，另一台泵经联动开关作用继而也就停止运行，此时只需按动各软启动柜中的潜水泵停止按钮，整个停止运行操作结束。

7、分别打开启动柜门锁，关掉各潜水泵和离心泵电源开关，锁好启动柜门锁，将联动开关置于北位置○/，方可安全离开。

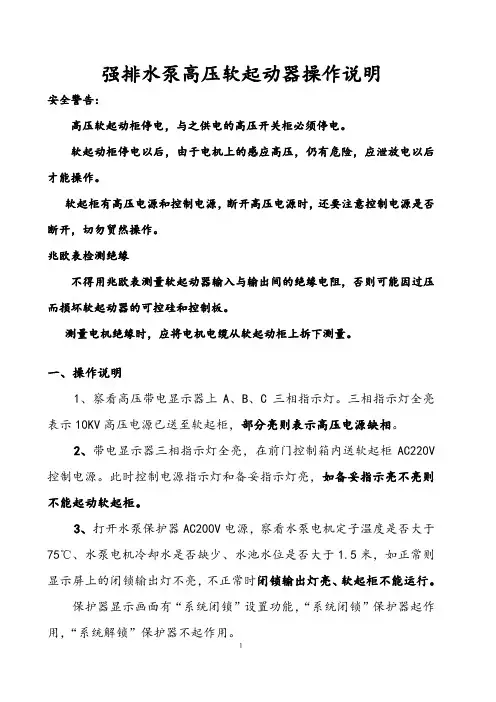

强排水泵高压软起动器操作说明安全警告：高压软起动柜停电，与之供电的高压开关柜必须停电。

软起动柜停电以后，由于电机上的感应高压，仍有危险，应泄放电以后才能操作。

软起柜有高压电源和控制电源，断开高压电源时，还要注意控制电源是否断开，切勿贸然操作。

兆欧表检测绝缘不得用兆欧表测量软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。

测量电机绝缘时，应将电机电缆从软起动柜上拆下测量。

一、操作说明1、察看高压带电显示器上A、B、C三相指示灯。

三相指示灯全亮表示10KV高压电源已送至软起柜，部分亮则表示高压电源缺相。

2、带电显示器三相指示灯全亮，在前门控制箱内送软起柜AC220V 控制电源。

此时控制电源指示灯和备妥指示灯亮，如备妥指示亮不亮则不能起动软起柜。

3、打开水泵保护器AC200V电源，察看水泵电机定子温度是否大于75℃、水泵电机冷却水是否缺少、水池水位是否大于1.5米，如正常则显示屏上的闭锁输出灯不亮，不正常时闭锁输出灯亮、软起柜不能运行。

保护器显示画面有“系统闭锁”设置功能，“系统闭锁”保护器起作用，“系统解锁”保护器不起作用。

１4、旋起软起柜上的急停按钮，右侧转换开关处于“本地”位于，左侧转换开关处于“软起”位置，按下起动按钮，软起柜按设定参数缓慢起动水泵，起动完成后，自动断开软起回路，吸合旁路接触器，水泵正常运行，按下停止按钮，旁路接触器断开，水泵停止运行。

当左侧转换开关处于“直起”位置，按下起动按钮时旁路接触器直接吸合，水泵绕开软起回路直接起动。

5、无论何时，按下“急停”按钮，水泵停止运行。

二、常见故障处理方法软起柜不能正常起动时，首先察看保护器有无闭锁输出，如没有输出，察看软起柜上的操作键盘显示的故障代码，可根据故障代码所对应的事故原因进行分析。

在故障排除后，可通过复位键进行复位，使起动器回到起动准备状态。

故障代码表。

软起动器有11种保护功能，当软起动器保护功能动作时，软起动器立即停机，LCD液晶显示屏显示当前故障。

软启动柜操作说明一、通过1#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查1#高压水泵接地刀确已分开5.合上1#高压水泵开关控制电源6.将1#高压水泵H17远方/就地转换开关切至远控位置7.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置8.将1#高压水泵H17远方/就地转换开关切至就地位置二、通过1#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查2#高压水泵接地刀确已分开5.合上2#高压水泵开关控制电源6.将2#高压水泵H34远方/就地转换开关切至远控位置7.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置8.将2#高压水泵H34远方/就地转换开关切至就地位置三、通过2#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS1、QS35.检查1#高压水泵接地刀确已分开6.合上1#高压水泵开关控制电源7.将1#高压水泵H17远方/就地转换开关切至远控位置8.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置9.将1#高压水泵H17远方/就地转换开关切至就地位置四、通过2#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS2、QS35.检查2#高压水泵接地刀确已分开6.合上2#高压水泵开关控制电源7.将2#高压水泵H34远方/就地转换开关切至远控位置8.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置9.将2#高压水泵H34远方/就地转换开关切至就地位置。

消防水泵控制柜操作流程一、准备工作1. 确保消防水泵控制柜的供电正常，并检查其内部的电路连接是否稳固。

2. 确保消防水泵的供电线路与消防水泵控制柜的连接正确，并检查线路是否有损坏。

3. 检查消防水泵的启停按钮、报警按钮、手动和自动切换按钮等控制设备是否正常工作。

二、启动消防水泵1. 手动方式启动a. 将控制柜上的启动方式选择开关调至手动位置。

b. 按下启动按钮，启动消防水泵。

c. 监测消防水泵的运行状况，确保其正常工作。

2. 自动方式启动a. 将控制柜上的启动方式选择开关调至自动位置。

b. 根据实际需要，设置消防水泵的自动启动条件，如水压、流量等。

c. 当满足自动启动条件时，消防水泵将自动启动。

d. 监测消防水泵的运行状况，确保其正常工作。

三、停止消防水泵1. 手动方式停止a. 将控制柜上的启动方式选择开关调至手动位置。

b. 按下停止按钮，停止消防水泵的运行。

2. 自动方式停止a. 将控制柜上的启动方式选择开关调至自动位置。

b. 当满足自动停止条件时，消防水泵将自动停止。

四、报警处理1. 当控制柜中的报警按钮亮起或报警器发出声音时，应立即停止消防水泵的运行，并排除故障。

2. 检查报警按钮或报警器所对应的故障指示灯，根据指示灯的闪烁或显示的故障代码，进行故障诊断。

3. 根据故障诊断结果，采取相应的修复措施，确保消防水泵的正常运行。

五、切换操作方式1. 在手动和自动切换按钮之间进行切换时，需先停止消防水泵的运行。

2. 确保控制柜上的启动方式选择开关处于停止位置。

3. 根据需要，将手动和自动切换按钮切换至相应的位置。

4. 根据切换后的操作方式，重新启动消防水泵。

六、注意事项1. 在操作过程中，应注意控制柜和消防水泵的供电情况，确保其正常运行。

2. 操作人员应熟悉消防水泵控制柜的操作流程和相关设备的功能，避免误操作。

3. 在操作过程中，应及时检查消防水泵的运行状况，如压力、流量等参数是否正常。

4. 当出现故障或异常情况时，应立即停止消防水泵的运行，并进行故障排除。

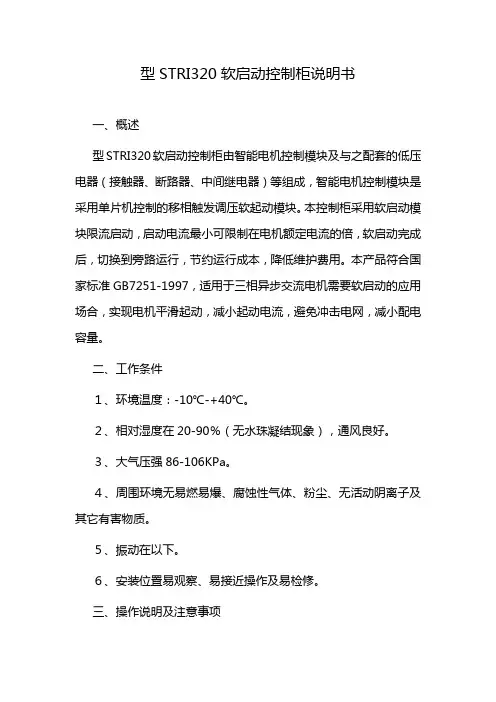

型STRI320软启动控制柜说明书一、概述型STRI320软启动控制柜由智能电机控制模块及与之配套的低压电器（接触器、断路器、中间继电器）等组成，智能电机控制模块是采用单片机控制的移相触发调压软起动模块。

本控制柜采用软启动模块限流启动，启动电流最小可限制在电机额定电流的倍，软启动完成后，切换到旁路运行，节约运行成本，降低维护费用。

本产品符合国家标准GB7251-1997，适用于三相异步交流电机需要软启动的应用场合，实现电机平滑起动，减小起动电流，避免冲击电网，减小配电容量。

二、工作条件１、环境温度：-10℃-+40℃。

２、相对湿度在20-90％（无水珠凝结现象），通风良好。

３、大气压强86-106KPa。

４、周围环境无易燃易爆、腐蚀性气体、粉尘、无活动阴离子及其它有害物质。

５、振动在以下。

６、安装位置易观察、易接近操作及易检修。

三、操作说明及注意事项按启动按纽，可启动电机运行，按停止按纽可停止电机运行。

按急停按纽可紧急停止电机运行，欲启动电机急停按纽需在释放状态。

通过电压转换开关和电流转换开关可分别观察三相电压和三相电流。

软启动柜设泵温过高、吸压过低、排压过高三个报警，在面板用指示灯显示，同时停止电机运行。

当故障源消除后，控面板上的复位按纽，恢复到准备运行状态。

注意事项：面板上设‘启动’和‘运行’两个指示灯，电机刚启动时，‘启动’灯亮，正常运行后，‘运行’灯亮，如在启动后，‘启动’灯始终点亮在3分钟以上，须立即停机检查并通知厂家检修，否则可能会造成人身或财物损失。

软启动柜内设电机保护器，如在运行过程中突然停机，应检查电机或电源是否缺相、过流等故障,无故障后，可复位电机保护器，然后启动注水泵。

六、安装控制柜安装位置应符合本说明书中关于工作条件的说明。

控制柜安装时要注意下面几点：a)按电气设备的国家安装技术标准及规定配线安装；b)控制柜柜体与接地端子一定要重复接地，接地点严禁接在燃气管道上，并接地电阻不大于10Ω，并接地线应符合国家标准规定；c)总电源到控制柜的电源端子间一定要单独设置一只容量足够的空气开关；d)要确保电源容量足够。

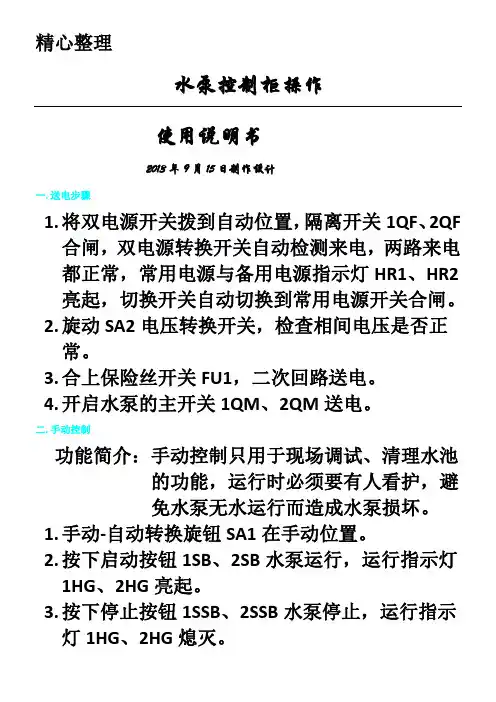

水泵控制柜操作
使用说明书
2013年9月15日制作设计
一.
1.、
、2.
3.
4.
二.
免水泵无水运行而造成水泵损坏。

1.手动-自动转换旋钮SA1在手动位置。

2.按下启动按钮1SB、2SB水泵运行，运行指示灯
1HG、2HG亮起。

3.按下停止按钮1SSB、2SSB水泵停止，运行指示
灯1HG、2HG熄灭。

4.故障时自动停泵，故障指示灯1HR、2HR亮起。

三.一控二自动控制
功能简介：控制柜接收五个水位信号（超停泵水
位、停泵水位、起单泵水位、起双泵
1.
2.1运
2 3.
4.
5.1
泵2不动作，收到超高水位信号时启动双泵。

6.泵1故障时泵1自动停止，并且自动切换到泵2
运行。

泵2故障时泵2自动停止，并且自动切换到
泵2运行。

四.BAS接口
本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。

详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf
五.故障分析及排除
排除方法：修复故障或更换PLC
5.FU1熔断器保险丝熔断
分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）
排除方法：查明线路受损短路处，更换保
险丝
6.PLC正常情况下BAS无法读取信号
分析：输出信号线接头松动，九针头子脱焊
排除方法：检查端子排X3的端子1、2电
六.。

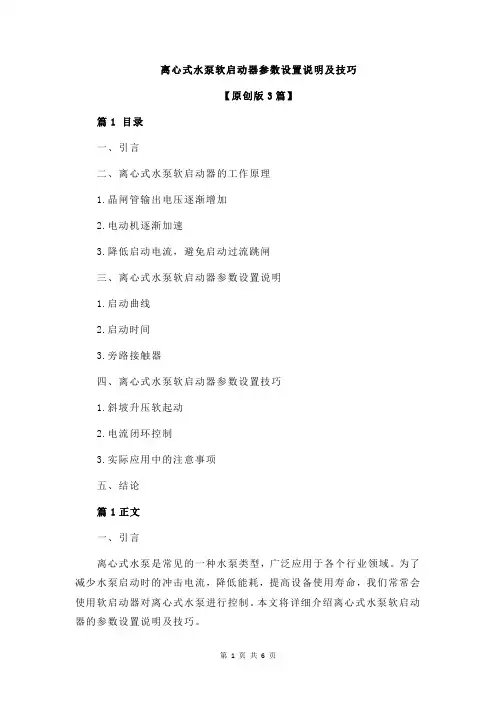

离心式水泵软启动器参数设置说明及技巧【原创版3篇】篇1 目录一、引言二、离心式水泵软启动器的工作原理1.晶闸管输出电压逐渐增加2.电动机逐渐加速3.降低启动电流，避免启动过流跳闸三、离心式水泵软启动器参数设置说明1.启动曲线2.启动时间3.旁路接触器四、离心式水泵软启动器参数设置技巧1.斜坡升压软起动2.电流闭环控制3.实际应用中的注意事项五、结论篇1正文一、引言离心式水泵是常见的一种水泵类型，广泛应用于各个行业领域。

为了减少水泵启动时的冲击电流，降低能耗，提高设备使用寿命，我们常常会使用软启动器对离心式水泵进行控制。

本文将详细介绍离心式水泵软启动器的参数设置说明及技巧。

二、离心式水泵软启动器的工作原理离心式水泵软启动器主要由晶闸管和旁路接触器组成。

在启动过程中，晶闸管的输出电压逐渐增加，使得电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动。

这种方式可以有效降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压。

三、离心式水泵软启动器参数设置说明1.启动曲线：启动曲线即设定启动时电压提升的时间，可以根据实际需要调整。

斜坡升压软起动是一种常见的启动方式，其特点是简单且不需要电流闭环控制。

但是，由于不限流，在电机起动过程中，可能会产生较大的冲击电流，对晶闸管和电网造成较大影响，实际应用中较少使用。

2.启动时间：启动时间可以根据实际需要进行调整，一般控制在 1-30 秒内。

3.旁路接触器：旁路接触器在电机启动过程中起到替代晶闸管的作用，为电动机正常运转提供额定电压。

四、离心式水泵软启动器参数设置技巧1.斜坡升压软起动：斜坡升压软起动是一种简单的启动方式，但是实际应用中要谨慎使用，避免产生过大的冲击电流。

篇2 目录一、引言二、离心式水泵软启动器的工作原理三、离心式水泵软启动器参数设置的具体方法四、离心式水泵软启动器的使用技巧五、总结篇2正文一、引言离心式水泵是一种常见的水泵类型，广泛应用于各种工业和民用场合。

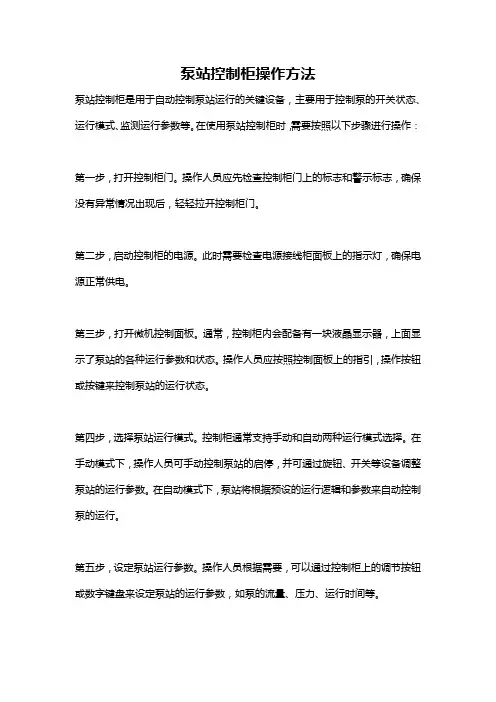

泵站控制柜操作方法泵站控制柜是用于自动控制泵站运行的关键设备，主要用于控制泵的开关状态、运行模式、监测运行参数等。

在使用泵站控制柜时，需要按照以下步骤进行操作：第一步，打开控制柜门。

操作人员应先检查控制柜门上的标志和警示标志，确保没有异常情况出现后，轻轻拉开控制柜门。

第二步，启动控制柜的电源。

此时需要检查电源接线柜面板上的指示灯，确保电源正常供电。

第三步，打开微机控制面板。

通常，控制柜内会配备有一块液晶显示器，上面显示了泵站的各种运行参数和状态。

操作人员应按照控制面板上的指引，操作按钮或按键来控制泵站的运行状态。

第四步，选择泵站运行模式。

控制柜通常支持手动和自动两种运行模式选择。

在手动模式下，操作人员可手动控制泵站的启停，并可通过旋钮、开关等设备调整泵站的运行参数。

在自动模式下，泵站将根据预设的运行逻辑和参数来自动控制泵的运行。

第五步，设定泵站运行参数。

操作人员根据需要，可以通过控制柜上的调节按钮或数字键盘来设定泵站的运行参数，如泵的流量、压力、运行时间等。

第六步，监测泵站运行状态。

通过控制面板上的各种显示器和指示灯，操作人员可实时监测到泵站的运行状态，包括泵的转速、电流、电压、压力等参数。

如发现异常情况，操作人员应及时采取相应措施解决。

第七步，实施保护措施。

泵站控制柜通常还配备有各种保护设备，如过载保护、短路保护、温度保护等。

操作人员在使用过程中，应密切注意这些保护设备的工作状态，确保泵站的安全运行。

第八步，停泵和关闭控制柜。

当不再需要泵站运行时，操作人员应按照控制柜的停泵流程，逐步进行停泵操作，然后关闭控制柜的电源，最后轻轻将控制柜门关闭。

总结起来，泵站控制柜的操作方法主要包括打开控制柜门、启动电源、打开微机控制面板、选择运行模式、设定运行参数、监测泵站运行状态、实施保护措施、停泵和关闭控制柜等步骤。

操作人员在进行操作时应仔细阅读相关的使用手册和操作指南，确保操作正确、安全、有效。

同时，在操作过程中要保持清洁卫生，避免水或其他物质进入控制柜内部，以免影响设备的正常运行。

软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。

其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。

二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。

2、连接输入电源，将电源线接入软起动器的输入端子。

注意三相电源需要保持平衡，不能出现缺相的情况。

3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。

4、打开软起动器电源开关，此时电源指示灯应显示为亮。

5、调整电机的起动参数，包括初始电压、全电压和加速时间等。

这些参数可以根据电机的具体需求进行调整。

6、关闭外壳保护门，确保其紧密关闭。

7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。

8、起动电机，观察电机的运行状态和软起动器的显示面板信息。

9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。

三、注意事项1、操作过程中应切断电源，防止意外触电。

2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。

3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。

4、定期清理软起动器内的灰尘和杂物，保持设备清洁。

5、若出现故障，应立即切断电源，并联系专业人员进行维修。

四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。

2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。

3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。

4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。

五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。

2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。

消防水泵控制柜操作一、消防水泵控制柜的操作步骤：1.准备工作：(1)检查消防水泵控制柜的外部环境是否整洁，无明显的污物或杂物；(2)确保消防水泵控制柜电源开关处于关闭状态，断开电源。

2.启动电源：(1)检查电源线路是否正常连接，电源开关是否处于关闭状态；(2)打开电源开关，接通电源。

3.操作面板设置：(1)按下面板上的电源开关，使其亮起；(2)检查面板上的指示灯是否正常发亮，无异常情况；(3)按下面板上的启动按钮，水泵开始启动。

4.监测运行状态：(1)观察面板上的压力表和流量表，确认水泵的运行状态是否正常；(2)检查水泵的声音是否稳定，无异常噪音；(3)检查水泵控制柜的温度是否正常，避免过热。

5.停止电源：(1)当需要停止水泵运行时，按下面板上的停止按钮；(2)等待水泵完全停止运行后，关闭电源开关，断开电源。

以上就是消防水泵控制柜的基本操作步骤，下面介绍一些注意事项。

二、操作注意事项：1.操作人员必须经过专业培训和持证上岗，熟悉消防水泵控制柜的操作流程和安全要求；2.操作人员应定期检查消防水泵控制柜的工作状态和设备运行情况，如有异常及时报修；3.操作人员在操作消防水泵控制柜时应做好防护措施，如佩戴绝缘手套、穿戴防静电服等；4.在操作消防水泵控制柜时，应保持清醒状态，避免疲劳和遗忘导致操作失误；5.操作人员在操作消防水泵控制柜前，应检查相关设备的连接线路是否正常、无损坏；6.操作人员应经常清洁消防水泵控制柜及其周围环境，防止灰尘和杂物对设备造成影响；7.严禁在消防水泵控制柜附近堆放易燃易爆物品，以防发生火灾等危险事故；8.操作人员在操作消防水泵控制柜时应注意自身安全，避免触电和其他事故的发生；9.操作人员在操作消防水泵控制柜时应保持冷静，根据实际情况采取正确的应急措施。

总结：消防水泵控制柜的操作是维护消防系统正常运行的重要环节，操作人员应了解消防水泵控制柜的基本操作步骤和注意事项，在操作时要严格按照规程进行，确保操作安全和消防系统的可靠运行。

低压软启动调试作业指导书一、引言低压软启动调试是指在电动机启动过程中，通过逐步增加电压的方式，实现电动机平稳启动的一种方法。

本指导书旨在为操作人员提供详细的步骤和注意事项，以确保低压软启动调试的顺利进行。

二、准备工作1. 确保所有设备和工具正常运行，并符合相关安全标准。

2. 检查电动机和软启动器的连接，确保连接牢固可靠。

3. 确保调试环境安全可靠，避免发生意外事故。

三、调试步骤1. 打开软启动器的电源，并确保软启动器处于待机状态。

2. 检查软启动器的参数设置，包括电流限制、过载保护等，根据实际情况进行调整。

3. 将电动机的电源线连接到软启动器的输出端，确保连接正确。

4. 启动软启动器，并观察电动机的启动过程。

5. 在软启动器的控制面板上，逐步增加输出电压，观察电动机的运行情况。

6. 根据实际需要，逐步调整软启动器的参数，以实现最佳的启动效果。

7. 在调试过程中，注意观察电动机和软启动器的工作状态，如有异常情况及时停机检修。

8. 调试完成后，关闭软启动器的电源，并断开电源线。

四、注意事项1. 在调试过程中，严禁触摸软启动器和电动机的运转部件，以免造成伤害。

2. 在调试过程中，严禁将手指或其他物体插入软启动器的控制面板或其他部件内部。

3. 调试过程中，应保持清醒状态，避免疲劳操作。

4. 如遇停电或其他突发情况，应立即关闭软启动器的电源，并采取相应的安全措施。

5. 在调试过程中，应密切关注软启动器和电动机的工作状态，如发现异常情况应及时停机检修。

五、总结低压软启动调试是确保电动机平稳启动的重要环节。

通过本指导书的步骤和注意事项，操作人员可以有效地进行低压软启动调试，确保设备的安全运行。

在实际操作中，应严格遵守相关安全规范，确保人员和设备的安全。

TRQ系列水阻柜软启动器使用说明书襄阳腾辉电气制造有限公司XIANGYANG TENGHUI ELECTRONICAL CO.,LTD一、概述TRQ系列水阻软启动器（以下简称启动器）是为改善大中型绕线式交流异步电动机的启动性能而研制的新型启动器,克服了频敏金属电阻启动器冲击电流大、难启动和操作不便等问题,适用于建材、冶金、化工、矿山等工业部门的球磨机、空压机、破碎机、大型风机、大型水泵等100~6000KW电动机的重载启动，是频敏启动器和金属电阻启动器的理想替代产品。

型号说明TRQ启动器辅助代号适配电机电流容量（KA）设计序号，“1”为分体式，“2”为一体化水阻器辅助代号的意义:W 多点温度测量及声光报警功能H 配进相机自动转接功能K 配低压电机一次回路P 短接接触器用两个接触器并联PC 采用可编程序控制器KH 配低压电机一次回路和二次回路进相机自动转接装置T 水阻柜二、基本原理通过机械传动装置使导电液体中两平行极板的相对距离逐渐减小直至为零,使串入电机转子回路中的电阻值无极减小,从而实现绕线式大中型电动机的重载平滑启动。

三、技术特点1、启动电流小且恒定，对电网无冲击；启动电流不大于额定电流的1.3倍，因此可以降低电机重载启动对变压器容量的要求，减少一次性投资；2、平滑启动，减少对机械设备的冲击，可延长机械设备及电机寿命30%左右；3、热容量大，可连续启动5～10次；4、低电压仍可启动，只要电网电压能保证电机正常运行，就能保证顺利启动。

5、结构简单，维护方便，可靠性优于频敏、油浸式变阻器。

四、技术参数（见下表1）表1五、结构简介本启动器为柜式防护结构，根据不同辅助功能分一体化和分体式两种。

分体式基本结构形式和外形尺寸如图1及表2；一体化基本结构形式和外形尺寸如图2及表3。

CF1 B1cE1A1 E A F B控制柜 电阻柜图1: TRQ 1-系列结构示意图表2CE AF B图2：TRQ 2-系列结构示意图六、正常工作条件环境温度上限不超过50℃，下限不低于0℃；相对湿度不超过85%；海拨高度不超过2000M；应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°,没有火灾及爆炸危险的场合；不允许有导电尘埃及腐蚀性气体；三相四线380/220V 20A 50Hz。

软启动器调试方法：
现场所用的软启动器，需调试的参数为：
1.应用设置中的类型选择。

2.根据电机铭牌设置电流。

3.设置电机过载类别。

4.限流倍数为3.5In----4.5In(一般设置为4In)
5.升压、降压时间及控制方式均已默认，可无需设置。

6.根据实际情况，开启保护功能。

ABB软启动器的型号
ABB软启动器的人机界面
人机界面有以下几部分组成：
A，LED 状态指示
B，LCD 状态指示
C，选择键和操作鍵
LED 颜色说明
电源=绿色——控制电压已接通
故障=紅色——故障指示
保护=黃色——保护功能生效
•LCD的操作
1，LCD 显示为两行，每行20 个字符。

,
2，第一行根据当前状态显示各种信息。

第
二行显示当前选择键所代表的功能。

3，翻页键头显示当前状态下那些参数或设
定值是可以修改的。

4，在不同的菜單中，选择鍵有不同功能，
可用作选择、修改和儲存，请参阅LCD 显
示屏第二行的文字。

5，操作鍵用于在菜單中完成的所需設置。

当在列表中选择时，翻頁是循环进行的。

ABB软启动器的组态
ABB软启动器的主菜单
主菜单
设置
本地控制
本地控制
常见故障
-----精心整理，希望对您有所帮助!。

软启动控制柜介绍软启动控制柜由主开关、控制器、电磁接触器、保护装置等组成。

主开关是整个控制柜的总电源开关，可以控制整个设备的电源供应。

控制器则是控制启动和停止的装置，根据设定的启动和停止参数，通过控制电磁接触器的闭合和分合来实现电动机的启停功能。

电磁接触器则是通过接触器的闭合和分合来切换电动机的电源，控制其启动或停止。

保护装置则是对电动机和系统进行保护的装置，可以监测电动机的电流、温度等参数，一旦出现异常情况，能够及时切断电源，保护电动机和设备不受损坏。

软启动控制柜的主要功能是实现电动机的平稳启动和停止。

在电动机启动的初始阶段，电动机的启动电流会很大，这极容易对电动机和相关设备造成损坏。

而软启动控制柜通过逐步调整电压和频率的方式，使电动机逐渐启动，从而避免了启动电流过大的情况。

这样不仅可以提高电动机的寿命，还可以减少启动时对电网的冲击，降低了对电网设备的压力。

此外，软启动控制柜还具有一些其他重要的功能。

首先，它可以实现多种启动方式的切换，例如恒转矩启动和恒流启动等，根据不同的启动需求进行调整。

其次，它可以监测电动机的运行状态，包括电流、电压、频率等参数，及时发现异常情况并报警。

还可以通过自动保护功能，对电动机进行过载、过流、过温等保护，一旦超过设定值，就会切断电源，保护电动机和相关设备的安全运行。

软启动控制柜广泛应用于各个领域的电动机启动和停止过程中，尤其是对于一些特殊要求的电动机更是必不可少。

例如，对于大功率的电动机，启动时的启动电流会非常大，软启动控制柜可以有效减少启动时的冲击，既保护了电动机，又节约了能源。

对于一些特殊环境下的电动机，例如高温环境或者恶劣的工业场所，软启动控制柜能够通过监测电动机的温度和电流等参数，及时采取措施防止设备过热或过载。

此外，软启动控制柜还可以实现电动机的远程控制，方便操作和监测。

总之，软启动控制柜是一种能够实现电动机平稳启动和停止的重要设备，它通过调整电压和频率，减少启动电流的冲击，保护电动机和设备的安全运行。

1 序1.1 概述HJR3000系列智能软启动控制装置是专门为水力发电厂压力油泵、空气压缩机、顶盖水泵、深井水泵以及消防水泵设计的无触点电机控制装置。

该装置以先进的进口变送器为测量器件，以DSP为控制核心，采用最先进的电机控制算法，具有电压斜坡启动、限流启动、突跳转矩启动等多种启动方式，以及自由停机、软停机、刹车制动等多种停机方式，能适应水力发电厂各种载荷电机地控制。

为增加设备运行的可靠性，专门设计了交流接触器旁路运行及交流接触器直接启动回路，即便控制主板及晶闸管全部损坏，HJR3000系列智能软启动控制装置仍能维持运行。

特别针对水力发电厂一主多备的应用，装置集成了联合控制模块，可以实现多机并联运行。

与水电站传统的控制装置相比，HJR3000系列智能软启动控制装置解决了三大关键问题：a、彻底解决了电接点压力表与浮子工作不可靠及动作接点难调整的问题。

先进的进口压力（液位）变送器检测准确，性能稳定。

其输出信号为4~20mA 电流。

油泵（水泵）电机启动、停止接点与压力（液位）过高、过低输出接点均可通过面板按键进行设置，不仅方便快捷，而且准确可靠。

b、彻底解决了交流接触器“打火”及易粘连的问题。

晶闸管模块为无触点控制器件，因而不会“打火”，不会粘连。

内置的旁路接触器在启动和停止时均不工作，因而也不会“打火”，不会粘连。

c、彻底解决了电机启动电流过大的问题，加强了对电机、泵及受控系统地保护。

HJR3000系列智能软启动控制装置可以针对不同的载荷类型设定不同的启动及停止方式，以最小的启动电流来启动电机。

通常情况下将电机的启动电流控制在额定电流的三倍以内。

并且该装置还具有断相保护、堵转保护、电流不平衡保护、过压保护、欠压保护、短路保护等完善的保护功能。

不仅有效地保护了电机，延长了泵与电机的使用寿命，而且还能消除电机启动时对厂用电的干扰。

此外，HJR3000系列智能软启动控制装置的软启动及软停止功能，在压力油系统、压力气系统及压力水系统中，可使系统的油锤、气锤、水锤值降低，以确保系统的安全运行。

(请详细阅读后再操作)1、主电源接入正确（A、B、C、N）对应（黄、绿、红、蓝）接入电源进线端子或铜排；2、消防水泵电机接线对应接入水泵柜内相应水泵出线端子（同线号，同颜色对应连接）:注意：电机星三角型接法时，电机接线盒内上下连接铜片必须拆除（十分重要）1、消防巡检柜与消防水泵柜电机连接线，必须对应每台水泵接线端子正确连接（同线号，同颜色对应连接）；2、如果有机械应急启动柜时，同样对应连接每台水泵接线端子；1、消防巡检柜与消防水泵柜之间联锁控制线（带快接插头的白色护套线），必须对应插入相应快接端子上，（十分重要否则无法与巡检柜完成互锁作用）；2、确认各控制柜之间连线以及同水泵电机之间连接正确，并用万用表分别测量电机三相绕组阻值正常且三相绕组之间无短路现象；3、确认电柜电源进线正确接入，且电源电压正常后，可合闸主回路断路器及控制柜回路1P微断开关；4、确认水泵控器制面板显示正常，及电源相序正常（电源相序正常时相序继电器显示绿灯，相序错误时显示红灯，同时面板控制器报电源故障信号），如果相序故障，则调整输入电源接线顺序至相序继电器工作正常显示绿灯。

5、控制面板，显示正常后即进入待机状:1、操作面板按相应键，可选择主用/备用泵，手动/自动状态；2、在手动状态下，分别选择1主/2备 ; 2主/1备，点动启动相应水泵，观察水泵运转方向是否正确，如反方向运转则对应调整电机接线使运行方向正确；3、巡检控制面板操作方式同水泵控制面板操作方式，同样，点动试运行每一台水泵确保水泵运行方向一致，（巡检柜同水泵柜，接线端子按相应线号、相应颜色连接）；(十分重要如果不同相序则有可能出现电源短路现象)4、水泵控制柜和巡检控制柜相应电机保护参数，出厂时已按实际水泵功率设定好，现场无需设定;5、设备手动调试正常且完工后，各控制器必须设定在自动状态下，即处于无人值守状态；6、在自动状态下（即无人值守状态），如有消防信号自动接入则消防水泵立即自动启动达到消防功能，如无消防信号，则消防巡检柜按设定好的时间及周期自动定期的低频巡检各消防水泵。
