常规测井系列介绍1.什么是测井（WELL LOGGING ）一．测井概况原状地侵入带冲洗带地面仪器车③、声波测井：声波速度测井声波幅度测井声波全波测井④、其它测井：生产测井地层倾角测井特殊测井利用声学原理设计的仪器，获取声波在地层中传播速度及幅度二、3700测井方法及其应用简介3700系统是80年代美国阿特拉斯测井公司生产的数控测井系统。

主要测井项目有中子、密度、声波、深浅微侧向，井径、自然伽玛、自然电位,另外，还有地层测试等。

1.自然电位测井原理：测量井中自然电场的测井方法，用一地面电极和一沿井身移动的测量电极测出沿井身变化的自然电位曲线。

是各种完井必须的测井项目。

井中电极M 与地面电极N之间的电位差1）、自然电位成因动电学砂岩与泥岩的自然电位分布①、扩散—吸附纯砂岩-纯泥岩基本公式：②、过滤电位（一泥浆柱与地层之间存在压生过滤作用产生的。

++++++2）、曲线特点①、判断岩性，划分渗透层；②、用于地层对比；③、求地层水电阻率；④、估算地层泥质含量；⑤、判断油气水层、水淹层；⑥、研究沉积相。

l 普通电阻率测井l 侧向（聚焦）测井l 感应侧井2、电阻率测井•双侧向测井DLL①、深浅侧向同时测量，在供电电极A上、下方各加了两个同极性的电流屏蔽电极。

②、很大的测量范围，一般是1-10000Ωm。

③、深侧向探测深度大（约2.2m），双侧向能够划分出0.6m厚的地层。

双侧向电极系和电流分布图（3）、双侧向应用目前主要的电阻率测井方法，大多数油田都应用这种方法①、识别岩性、划分储层②、判断油（气）、水层；③、求取地层真电阻率；④、利用深、浅侧向差异，分析裂缝的不同类型，储层评价。

识别油气层•双侧向测井DLL（2）、适用条件适用于任何地层。

但由于微侧向是贴井壁测量，所以受泥饼厚度影响，当泥饼厚度不超过10mm时。

用微侧向测井效果较好的。

（3）、微侧向应用①、划分岩层顶底薄层②、判断岩性和储层岩性变化情况③、区分渗透层与非渗透层④、确定冲洗带电阻率⑤、划分储层的有效厚度⑥、根据冲洗带电阻率进而进行可动油、气分析和定量计算。

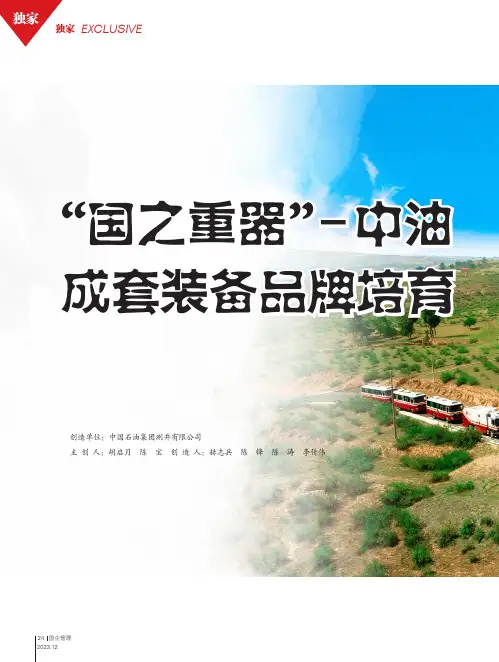

独家EXCLUSIVE“国之重器”-中油 成套装备品牌培育创造单位：中国石油集团测井有限公司主 创 人：胡启月 陈 宝 创 造 人：赫志兵 陈 锋 陈 涛 李传伟24国企管理测井CPLog25一、中油测井简介中国石油集团测井有限公司（简称“中油测井”），成立于2002年12月6日，是中国石油天然气集团公司独资的测井专业化技术公司。

截至目前，公司资产总额达121亿元，在册员工1.1万人，本科学历以上占比55%，硕博研究生占比超10%。

现有各类作业队伍843支，主要专业设备1079套。

在中油测井成立之初，我国在油气勘探工程技术领域受制于人的情况极为严重，国内油气生产企业不仅要向国外油气装备企业支付“天价”服务费，在高端装备的引进上更是处处受到限制，这给国家能源安全带来了隐患。

面对严峻的市场形势，中油测井在中国石油集团公司的大力支持下，锚定加快建成世界一流测井公司的战略目标，以推进测井装备技术国产化为重点，确立“世界眼光、国际标准、测井特色、高点定位”发展理念，集中力量开展原创性、基础性、前瞻性测井关键核心技术攻关，持续推进国产测井成套装备的研制工作。

经过数年技术攻关，公司成功研发了拥有自主知识产权的“国之重器”-CPLog测井成套装备、CIFLog软件平台等，形成了达到国际先进水平的测井装备及技术优势，打破我国测井装备长期依靠进口的局面。

（如图1所示）在此基础上，中油测井全力培育打造CPLog测井成套装备品牌，通过加强顶层设计，科学统筹谋划，突出“诚信、创新、安全、卓越”品牌核心价值的塑造、培育和传播，将品牌建设融入公司发展战略，落实到研发、生产、服务等各环节，品牌建设工作取得明显成效。

截至目前，CPLog测井成套装备已广泛服务应用于多个主力探区。

公司业务范围也逐步扩大到国内外油气田测井、录井、射孔、测试等完井技术服务和技术咨询，钻井测控、压裂测控、注采测控等工程技术服务和技术咨询，测井数据、测井解释、油藏评价等技术服务和技术咨询诸多领域，业务区域主要覆盖中国石油的16个油气田、中国石化、中国海油、延长石油等国内油服市场和中东、中亚、非洲、美洲、亚太五大区19个国家等海外市场。

测井一般流程简介(共7页) -本页仅作为预览文档封面，使用时请删除本页-录井1.概念：用地球物理、地球化学、岩矿分析等方法，观察、分析、收集、记录随钻过程中固体、液体、气体等返出物的信息，以此建立录井剖面、发现油气、显示评价油气层，为石油工程提供钻井信息服务的过程。

2.录井的方法主要有岩屑录井、钻时录井、泥浆录井、气测录井、岩心录井、地化录井、定量荧光分析。

3.特点：（1）被动性。

录井的主要生产进度是由钻井的生产进度决定的。

（2）时效性。

及时对钻井的钻达地质层进行分析预测。

（3）变化性。

录井生产过程中，录井施工的项目是可变的。

（4）复杂性。

录井对象是地下地质情况，信息种类多，信息量大，井与井之间地质情况变化大，且录井过程多且复杂。

（5）不可预见性。

地下地质情况变化大，预测难度大（6）风险性。

录井施工过程由于地质因素复杂，录井质量存在地质风险。

4.录井的任务：了解地层岩性，了解钻探地区有无生油层、储集层、盖层、火成岩等。

了解地层含油情况，包括油气性质、油气层压力、含油气丰富度等。

5.录井面临的挑战：（1）勘探开发目的层的埋深明显增加，导致资料录取困难，成本增加，加大了地层预测难度和录井油气显示评价难度，导致地层压力评价的准确性降低。

（2）随着勘探开发程度的提高，复杂油气藏、隐蔽油气藏成为重要领域，对录井提出更高的要求。

（3）对于低电阻率油层、高骨架电阻油气层，常规测井方法难以准确评价，需要录井、测井等多种技术与地质分析结合起来综合判识。

（4）钻井工程技术发展很快，钻井工艺发生了大的变化，这些复杂的钻井条件给岩石识别、油气显示识别及现场技术决策工作增加了难度。

岩屑迟到时间岩屑捞取岩屑清洗岩屑样品收集岩屑资料整理岩屑晾晒岩屑描岩屑资料交付定量荧光录井流程图测井1.概念：在井筒条件下。

利用一套专用的设备和工艺技术，依照合理的程序和流程，科学而准确地对油、气、水层进行直接测试并取得测试层段的油、气、水层的产量、压力、温度等资料的全过程。

生产测井技术简介（简稿）1、生产测井的定义所谓生产测井，是指用于完井后的注入井和生产井的测井技术，其目的在于评价该井本身和油藏的生产动态，即评价油管或套管内外流体的流动情况。

生产测井与裸眼井测井相比，后者反映的是储层的静态信息，主要目的是为了寻找油气层的；而前者反映的是油藏的动态信息，主要目的就是为了监测油藏的开发情况，侧重于油藏的开发管理工作。

2、生产测井的分类按照应用范围进行分类，生产测井技术包括：•动态监测测井主要包括生产井产液剖面测井和注入剖面测井两种。

产液剖面测井应用于自喷井、抽油井、电潜泵井等，主要目的是为评价井内流体的流动情况，并计算各生产层的产液能力（产液量的大小）、产液性质（如油、气、水等）等。

注入剖面测井应用于注入井，如注水井、注气井等（注入流体的性质取决于油田的开发设计方案和油藏的特征等因素），其主要目的是为了评价各注入层的吸液能力（如绝对吸水量的大小、吸水指数等）。

［小知识］：起初，地下的原油是靠地层的原始压力自然开采出来的。

随着油田的不断开发，地层的能量即地层压力呈现下降的趋势，单单依靠此时的地层压力，是无法开采更多的原油。

为了解决这种矛盾，人们便开发了水驱、气驱或其他驱油技术，即通过注入井向目的层注入一定压力的流体，使地层逐步恢复原始地层压力，以提高油藏的采收率。

•产层评价测井套管井的产层评价测井，包括碳氧比（C/O）测井、脉冲中子衰减测井等测井方法，其主要目的是为了研究油藏投入开发后的剩余油分布情况。

•工程测井技术工程测井的应用范围较广，包括套管质量检查，射孔质量检查，固井质量检查，评价压裂酸化作业效果，检测漏失、窜槽等异常现象。

3、5700系列生产测井组合仪介绍目前，苏丹作业区拥有5700系统配备的生产测井仪8200系列，能够完成产液剖面、注水剖面以及部分工程测井项目。

•Gamma ray自然伽马仪，测量地层的自然放射性曲线，主要用于校深。

•Casing collar location磁定位仪，测量套管或油管的磁性记号曲线，主要用于校深，另外，也可以用于检查管柱结构、确定接箍、射孔的位置。

生产测井技术简介（简稿）1、生产测井的定义所谓生产测井，是指用于完井后的注入井和生产井的测井技术，其目的在于评价该井本身和油藏的生产动态，即评价油管或套管内外流体的流动情况。

生产测井与裸眼井测井相比，后者反映的是储层的静态信息，主要目的是为了寻找油气层的；而前者反映的是油藏的动态信息，主要目的就是为了监测油藏的开发情况，侧重于油藏的开发管理工作。

2、生产测井的分类按照应用范围进行分类，生产测井技术包括：•动态监测测井主要包括生产井产液剖面测井和注入剖面测井两种。

产液剖面测井应用于自喷井、抽油井、电潜泵井等，主要目的是为评价井内流体的流动情况，并计算各生产层的产液能力（产液量的大小）、产液性质（如油、气、水等）等。

注入剖面测井应用于注入井，如注水井、注气井等（注入流体的性质取决于油田的开发设计方案和油藏的特征等因素），其主要目的是为了评价各注入层的吸液能力（如绝对吸水量的大小、吸水指数等）。

［小知识］：起初，地下的原油是靠地层的原始压力自然开采出来的。

随着油田的不断开发，地层的能量即地层压力呈现下降的趋势，单单依靠此时的地层压力，是无法开采更多的原油。

为了解决这种矛盾，人们便开发了水驱、气驱或其他驱油技术，即通过注入井向目的层注入一定压力的流体，使地层逐步恢复原始地层压力，以提高油藏的采收率。

•产层评价测井套管井的产层评价测井，包括碳氧比（C/O）测井、脉冲中子衰减测井等测井方法，其主要目的是为了研究油藏投入开发后的剩余油分布情况。

•工程测井技术工程测井的应用范围较广，包括套管质量检查，射孔质量检查，固井质量检查，评价压裂酸化作业效果，检测漏失、窜槽等异常现象。

3、5700系列生产测井组合仪介绍目前，苏丹作业区拥有5700系统配备的生产测井仪8200系列，能够完成产液剖面、注水剖面以及部分工程测井项目。

•Gamma ray自然伽马仪，测量地层的自然放射性曲线，主要用于校深。

•Casing collar location磁定位仪，测量套管或油管的磁性记号曲线，主要用于校深，另外，也可以用于检查管柱结构、确定接箍、射孔的位置。
