当前位置：文档之家 › 《测井基础知识》PPT课件

《测井基础知识》PPT课件

  • 格式：ppt
  • 大小：3.35 MB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

《测井综合解释》课件

《测井综合解释》课件

从最早的模拟测井到现代的数字测井，测 井技术的发展经历了漫长的历程。
电阻率测井、声波测井、核磁共振测井等 。
测井解释的目的和任务
01
02
目的
任务
通过对测井数据的分析和解释，了解地下岩层的物理性质、地质构造 和含油气情况。
确定地层岩性、评估地层含油气性、计算地层孔隙度等。
测井解释的基本原理
1 2 3
《测井综合解释》ppt课件
目录
• 测井综合解释概述 • 测井数据采集与处理 • 测井解释方法与技术 • 测井解释实例分析 • 测井解释的挑战与展望
01
测井综合解释概述
测井技术简介
03
测井技术定义
测井技术的发展历程
测井技术的种类
测井技术是一种通过测量地球物理参数来 评估和解释地下地质特征的方法。
地球物理场的理论基础
地球物理场包括电场、磁场、声波场等，这些场 的变化与地下岩层的物理性质密切相关。
测井解释的数学模型
通过建立数学模型，将测量的地球物理参数与地 下岩层的物理性质联系起来，从而实现对地下地 质特征的解释。
测井解释的软件工具
现代测井解释通常使用专业软件进行数据处理和 分析，如LogAnalyst、Landmark等。
大挑战。
02
多源数据整合
来自不同设备、不同时间点的 测井数据如何进行整合，以提 供更准确的解释，是一个重要
的问题。
03
解释精度要求高
随着油气勘探开发难度的增加 ，对测井解释的精度要求也越 来越高，如何提高解释精度是
亟待解决的问题。
04
多学科交叉
测井解释涉及到多个学科领域 ，如地质学、地球物理学、数 学等，如何进行有效的跨学科

3地球物理测井基础知识PPT课件

3地球物理测井基础知识PPT课件

Es
U SP
1
rsh
rt
rmf
表明：自然电位幅度值与形成 自然电场的总电动势Es、井内 泥浆电阻rmf、泥岩电阻rsh以及 砂岩电阻rt有关
影响自然电位异常幅值的主要因素：
1）岩性和矿化度比值(或电阻率比值)的影响
Usp∝Es，Es取决于岩性和Rmf/Rw(即Cw/Cmf)，所以 岩性和Cw/Cmf 直接影响Usp 的异常幅度。
自然电位测井曲线形状将测量电极n放在地面泥浆池中电极m用电缆送至井下沿井轴提升测量自然电位随井深的变化见动画图所记录的自然电位随井深的变化曲线叫自然电位测井曲线即sp曲线电流小变化小曲线为直线过a点后电流增大当cmf时自然电位逐渐降低曲线偏向负方向岩性界面b点处电流最大电位变化最大曲线急剧向负向偏转过地层界面后电流密度减小电位继续降低地层中心c点电流最小曲线几乎变为平行井轴直线砂岩底部电流增大电位增大正向偏转自然界的多种植物中含有杀灭害虫的成分如烟草含有烟碱鱼藤含有鱼藤酮菊科植物除虫菊的花含有除虫菊素这些植物经提取加工后即可制成植物杀虫剂
泥 岩 C1
C1≥C2≥Cmf
井内自然电场分布示意图
泥岩结构、 化学成分 与砂岩不 同，自然 电位数值 与砂岩差 别大，且 符号相反
粘土表面 具选择吸 附负离子 能力
一、扩散吸附电位——扩散电动势（Ed）-扩散动态平衡
Ed
Kd
lg C1 C2
Ed单位mV；浓度C1，C2单位g/L；
Kd为扩散电位系数，单位mV;与溶液 中盐类化学成分和温度有关

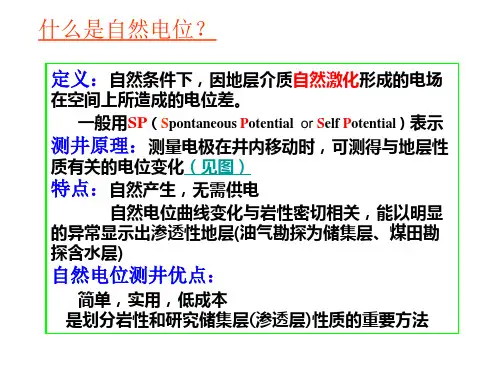

自然电位测井优点：
简单，实用，低成本 是划分岩性和研究储集层(渗透层)性质的重要方法
原理：测量井中自然电场
Nv
井中电极 M与地面 电极N之 间的电位 差

测井基础知识简介上课讲义27页PPT

测井基础知识简介上课讲义27页PPT
因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
测井基础知识简介上课讲义
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
▪
谢谢！
27

测井基础知识

测井基础知识

聚焦测井
侧向测井
适用范围：高阻薄层地区、高矿化度泥浆（如盐水泥浆）及高阻碳酸盐岩剖面 地区中广泛应用。
双侧向测井
深双侧向：探测深度较深，视电阻率曲线主要反映原状地层的电阻率； 浅双侧向：探测深度较浅，视电阻率曲线主要反映侵入带的电阻率。 影响因素： （1）井眼：井眼尺寸、井内介质的电阻率； （2）围岩-层厚：围岩电阻率、地层厚度； （3）侵入带：侵入带电阻率和直径越大，影响越大。
普通电阻率测井
微电极测井
普通电阻率测井的基础上发展起来的一种测井方法。 测量方式：贴井壁测量，减小了泥浆的影响 优点：可以有效的划分薄层、划分储集层与非储集层 测量对象：微梯度电极系主要反映泥饼的导电性
微电位电极系主要反映冲洗带的导电性 在渗透性地层层段ቤተ መጻሕፍቲ ባይዱ泥饼使得两种电极系的测量值不同，一般微梯度小于微电 位电极系的测量值。
气层使纵波时差Δtp增大，而横波时差Δts减小，从而Δtr明显低于岩性 和物性基本相同的储集层。
裂缝带使纵、横波幅度衰减变大，衰减程度与裂缝倾角有关。一般，低 角度裂缝和垂直裂缝，横波衰减大于纵波；中到高角度裂缝，纵波衰减大于 横波。
偶极横波测井
偶极横波测井仪器将单极和偶极声波技术结合，能精确的进行各种地层的声 波测量，解决了慢速地层的横波测量问题。
视电阻率值降低。 （2）电极系类型和尺寸不同，所测视电阻率曲线形状和幅度不同。
普通电阻率测井
（3）侵入影响 不同电阻率的泥浆，会对渗透性地层产生泥浆高侵和泥浆低侵现象，视电阻率会
受到影响。 泥浆高侵，多出现在水层。 泥浆低侵，多出现在油层。
（4）高阻邻层的屏蔽影响 （5）地层倾斜的影响
应用：
（1）划分渗透层和确定岩层界面 对于油气层，视电阻率表现为高值，而泥岩层的视电阻率值一般较低。视电

测井系列基础知识

测井系列基础知识
F= R0 / Rw =a/φm。。。。。。。。。。。。。。（1）
I= Rt / R0 =b/Swn。。。。。。。 。。。。。。。。（2） Sw+ Sh=1。。。。。。。。。。。。。。。。。。（3）
Sw= Swirr+ Swm 储集层的各个部分均含有束缚水，束缚水与油（气）共 存。不同岩性的储集层，其束缚水的含量不同，因此其 油、水层的饱和度的界限是不同的。
正 SP 负 SP
用途：判断岩性和划分渗透层； 求地层水电阻率；估算地
层泥质含量。
自然伽马测井：沉积岩的放射 性强弱主要取决于粘土的含量， 粘土含量越多，放射性越强
用途：划分岩性；地层对比；
确定泥质含量。
电性曲线
感应测井：感应测井利用交流电的 互感原理测量地层导电性，发射线圈 通以固定频率、固定幅度的正弦交流 电。它将在周围介质中形成交变电磁 场，接收线圈产生感应电动势，电动 势的大小与介质电导率有关，再把电 导率转换成电阻率，就是感应电阻率 曲线。深、中感应同用一个发射线圈， 接收线圈是独立的。
二、地层孔隙度测井 1、声波时差测井 2、中子测井 3、密度测井
三、岩性测井 1、自然伽马 2、自然电位 3、井径测井
核 磁 测 井 成 果 图
声、电成像测井图
油气水层的解释
定性判断油水层：采用同一井相邻油水层电阻率相比较 的方法。通常以Rt/R0≥3~5为标准判别。其中 Rt 为目的 层电阻率，R0 为标准水层电阻率。 定量判别油水层：Archie公式可用于绝大多数常见储集 层，是连接孔隙度测井和电阻率测井两大测井方法的桥 梁。
1：500 2.5米底部梯度电极系曲线，SP曲线，
井径曲线
2.声、感组合测井系列（70-80年代）

测井基础知识

测井基础知识

同理，如果设计提供了油补距或套管头至补心距，应该按照同样的方 法计算电缆总零长。 通过以上计算，我们所测资料标出的深度就是地层和井下管柱的实际 深度，对于资料的正确解释非常重要。
名词解释： 记号高：套管法兰盘端面到磁性记号器中点的距离 套补距：套管法兰盘端面到转盘方补心平面的距离 油补距：油管法兰盘端面到转盘方补心平面的距离
测井基础知识
测记号的记录点是记号器的中点。我们制作记号的电缆长 度并不是测井时实际下入井内的电缆长度，为了便于计算和解释，我们必须 根据辅助设备和现场井况数据把电缆记录零点 (磁性记号)和实际井深零点通 过计算进行统一，也就是说测井磁性记号记录的深度传送到地面以后，我们 通过计算，和地层实际深度达到一致。
电缆总零长=电缆零长+仪器零长+套补距-记号高 =40.00+2.84+3.20-9.15=36.89m
磁性记号器
方补心平面
油管法兰 油管
套管法兰 套管 仪器记录点
套记 补号 距高 yh
仪器零长△h
电缆总零长=电缆零长+仪器零长 =电缆零长+仪器零长-（记号高-套补距） =电缆零长L+仪器零长△h +套补距y-记号高h

测井知识介绍教学讲座PPT讲课稿

测井知识介绍教学讲座PPT讲课稿

（1）自然电位测井（SP）
碳酸盐岩地层：
孔隙和裂缝发育 段、致密段与邻近泥 岩比较，有不同程度 的小幅度负异常。
一般而言，在碳酸 岩岩剖面中，自然电 位与地层的相关性较 差。
XX225H
（2）双侧向测井 （DLL）
▪ 该方法采用电流屏蔽方法，使主电极的电流 经聚焦后流入地层，因而减小了井眼和围岩 的影响，特别是在高矿化度泥浆和高阻薄剖 面中，能获得清晰的测井曲线，较真实地反 映地层电阻率的变化。在渗透层处，根据深 浅电阻率曲线重叠出现的幅度差，可直观的 判断油气层、水层以及裂缝发育情况。
一、测井技术概述
1、测井方法众多。电、声、放射性是三种基 本方法。特殊方法（如电缆地层测试、地层 倾角测井、偶极声波、成像测井、核磁共振 测井等）。
2、各种测井方法基本上是间接地、有条件地 反映岩层地质特性的某一侧面。要全面认识 地下地质面貌，发现和评价油气层，需要综 合使用多种测井方法，并重视钻井、录井第 一性资料。
ECS的地质应用
高铀及声波与电阻率值有差异，显示较好源岩 特征，但ECS可见许多石膏和钙质胶结的薄夹 层，由于分辨率影响，容易过高估计烃源岩
1. 岩性识别和储层评价
直接测量元素硅、钙、铁、硫、钛、 钆的含量来确定矿物和岩性，可准确 计算岩石含量和特殊矿物。
提供不受井眼影响的准确的泥质含量， 为更准确计算孔隙度提供条件。
（5）自然伽玛测井 （GR）
自然伽马测井资料 的应用 1、识别岩性。 2、地层对比，容 易找到标志层。 3、计算泥质含量 4、射孔定位的主 要曲线。
（6）补偿中子测井 （CNL）
▪ 基本原理 中子源快中子地层介质热中子
测量地层对中子的减速能力，测量结果主要反映地
层的含氢量。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
概述 — 什么是测井
测量性质
岩石电子密度 声波传播时间 岩石电阻率 自然电位 井眼大小 中子吸收率
间接地获得地层岩性、物性、含油气性
a
概述 — 测井分类
裸眼井测井—在刚钻完未下套管的井中测井 套管井测井—在下套管以后的井中测井 电缆测井—用电缆下放和提升测井仪器 非电缆测井—与钻井同时进行（泥浆、钻井、
探测侵入带电阻率（Ri） 0.3～1m
中感应（ILM） 16〞电位电极系（0.4m） 浅侧向
a
2.1 电阻率测井 Resistivity Log
探测原状地层电阻率（Rt)
1m以上 感应（国产六线圈系） 深感应、深侧向 64〞长电位、18′8〞梯度
a
2.1 电阻率测井 Resistivity Log 电阻率测井的主要应用
录井、随钻测井LWD）
a
概述 — 测井分类及应用
裸 眼
常规测井
井
测
井
自然电位测井 自然伽马测井 井径测井 声波测井 密度测井 中子测井 电阻率测井
岩性、渗透性 物性 含油性
新方法
核磁共振、成像测井、MDT动态测试等
a
内容
1 概述 2 常规测井系列简介 3 测井资料综合地质解释
a
常规测井序列简介 梁20标准测井图 梁20测井曲线图
矿物
石英 方解石 白云石 硬石膏
石膏 岩盐 绿泥石 伊利石 高岭石 蒙脱石 重晶石 赤铁矿
有效光电吸收 截面指数Pe
1.81 5.08 3.14 5.05 3.42 4.65 6.3 3.45 1.83 2.04 266.8 21.48
ρb g/cm3
2.64 2.71 2.88 2.98 2.35 2.04 2.79 2.52 2.41 2.12 4.12 5.21
测井知识讲座a
2 常规测井系列
2.1电阻率测井 2.2自然电位测井 2.3自然伽马测井 2.4岩性孔隙度测井
测井知识讲座a
2.4 岩性孔隙度测井
岩性密度测井 声波测井 补偿中子测井
a
岩性密度测井 Litho-density Log
光电吸收截面 低能量的伽玛射线与地 层中的元素发生光电效 应，射线被原子吸收放 出光电子。原子对伽玛 射线的吸收截面称为光 电吸收截面。
测井基础知识
a
内容
1 概述 2 常规测井系列简介 3 测井资料综合地质解释
a
概述 — 什么是测井
定义
地球物理测井 Geophysical Well Log — 记录钻入地幔的井中岩石或流体混合物的物理、化
学、电学或其它性质的过程。
— 用物理学原理解决地质学问题
（电磁学、声学、核物理学、热学、光学、力学）
a
2 常规测井系列
2.1电阻率测井 2.2自然伽玛测井 2.3自然电位测井 2.4岩性孔隙度测井
a
2.1 电阻率测井 Resistivity Log
普通电阻率
侧向测井
电源 B
检流计
直流电法测井，供电电极供电流，测量
井周地层中电场分布，得到电阻率
A0
需要导电泥浆形成电流通道
M0
N0
感应测井
交流电法测井，线圈形成交变电磁 场，测量井周地层中感应电动势， 得到电导率。 在空气或油基泥浆井中应用
a
岩性密度测井 Litho-density Log
硬石膏 石灰岩
a
声波测井 Acoustic Log
记录声波纵波沿井壁地层传播速度的平均值，用声 速的倒数表示，称为声波时差，单位μs/m或μs/ ft
识别岩性：区分泥岩、砂岩、灰岩 F
计算孔隙度
t(1 ) tm a tf
识别异常高压带
J1
J2
-+
+ + + + ++ + + + +++
+ + + +
Байду номын сангаас
+
Ea +
+
+
+ ++++
Ed
+ +
Rmf＞Rw
+ ++++
+
Ea
+ +
+
a
自然电位曲线应用
1）划分渗透层和岩性 针对砂泥岩剖面，Cw>Cmf时 砂岩（渗透层）：负异常 泥岩：靠近基线 利用半幅点划分
2）估计泥质含量 Vsh=（SP-SP纯砂）/（SP纯泥-SP纯砂）
低
a
自然伽马曲线应用
➢划分岩性
0
50
100 API
泥质砂岩
泥岩
砂质泥岩
灰岩
白云岩 煤
盐岩 石膏
泥岩 火山灰
➢估算地层泥质含量
SH GRGRmin GRmaxGRmin
Vs
h
2c*SH 1 2c 1
GR、GRmin GRmax—分别为泥质 岩石、纯砂岩、纯泥岩的自然伽
玛测井值
C—经验系数，对第三系地层 c=3.7，对老地层c=2
3）判断水淹层 泥岩基线漂移（视所注水的性质决定）
梁20标准测井图
a
自然电位曲线影响因素
1）钻井液的选取 Cw与Cmf的关系，Cw>Cmf时，砂岩处出现负异常； Cw<Cmf时，泥岩处出现负异常； Cw=Cmf时,无异常 2）岩性 对灰岩地层几乎无反应；砂岩和泥岩的纯度影响曲线的幅
度 3）地层厚度 若厚度太小，则受围岩影响较大
•地层对比 •判别油、气、水层 •确定地层电阻率（计算含油饱和度） •确定侵入带电阻率（可动油气分析）
a
2 常规测井系列
2.1电阻率测井 2.2自然电位测井 2.3自然伽马测井 2.4岩性孔隙度测井
a
2.2 自然电位测井
Spontaneous Potential Log
自然电位产生原因
• 扩散（Ed）：泥浆与地层水含盐量不同 • 吸附（Ea）：泥岩对负离子的吸附作用 • 过滤：泥浆柱与地层压力不同 • 氧化还原：金属矿体和煤层处于氧化、还原环境中
a
2.1 电阻率测井 Resistivity Log
井剖面示意图
探测冲洗带电阻率（Rxo） 2.5 ～ 10cm
微球形聚焦（MSFL） 5cm 微侧向 （MLL） 5-9cm 邻近侧向 （PL） 10-25cm 微电极（ML）
微电位（MN）7-9cm 微梯度（MI） 4-5cm
a
2.1 电阻率测井 Resistivity Log
阵列声波、声波全波列、超声波成像
a
声波测井 Acoustic Log
周波跳跃
在疏松地层或含气地层，或者在裂缝和溶洞发育地层，由于 声波能量急剧衰减，以致第二道接收波列的首波不能触发记 录，而是后续波触发记录，造成声波时差的急剧增大，这种 现象称为周波跳跃。
a
2 常规测井系列
2.1电阻率测井 2.2自然电位测井 2.3自然伽马测井 2.4岩性孔隙度测井
测井知识讲座a
2.3 自然伽玛测井 Gamma-ray Log
➢自然伽玛（GR） 测量地层放射线强度（铀、钍、钾）随深度 变化的曲线。 单位API
高
•放射性软泥、红色粘土、海绿石 •泥质砂岩、泥质石灰岩、泥灰岩 •砂岩、石灰岩 •硬石膏、石膏、岩盐、煤、沥青
