目录第1章编制依据 (1)1.1 前言 (1)1.2 编制依据 (1)第2章工程概况及说明 (3)2.1 结构设计概况 (3)2.2 场地情况 (4)2.3 各建筑物高度信息 (4)2.4 脚手架设计概况 (5)第3章施工部署 (6)第4章施工计划 (10)4.1 进度计划 (10)4.2 劳动力计划 (10)4.3 材料计划 (10)4.4 机械设备及工具计划 (11)4.5 施工准备 (11)第5章材料及要求 (12)5.1 钢管 (12)5.2 扣件 (13)5.3 型钢 (14)5.4 钢丝绳 (15)5.5 脚手板 (16)5.6 安全网 (16)5.7 红白标志栏板 (17)5.8 连墙件 (17)5.9 吊环和卡环 (17)5.10 施工要求 (17)5.11 技术保证条件 (17)第6章脚手架搭设技术要求 (18)296.2 整个工艺流程图 (19)6.3 落地架搭设流程 (19)6.4 悬挑架脚手架安装工艺流程 (20)6.5 悬挑脚手架基础 (20)6.6 悬挑脚手架阳角 (24)6.7 施工电梯部位设计 (24)6.8 电梯井部位架搭设 (25)6.9 外架架体搭设要求 (25)6.10 立杆 (26)6.11 横杆 (27)6.12 连墙件(拉结点) (28)6.13 卡环及吊环 (29)6.14 卸荷钢丝绳 (30)6.15 阳台钢管加固 (31)6.16 剪刀撑和横向斜撑 (31)6.17 抗上升翻流连墙措施 (32)6.18 立面、水平防护 (32)6.19 交叉作业防护 (33)6.20 上人通道 (33)6.21 安全通道 (34)6.22 卸料平台及防护棚 (34)6.23 脚手架遇有施工须通行的建筑物门洞时处理方法 (35)第7章外架搭设施工要求 (35)7.1 施工准备 (35)7.2 搭设要点 (36)7.3 搭设要求 (36)7.4 脚手架的使用及维护 (38)第8章脚手架的检查与验收 (40)8.1 材料构配件的检查和验收 (40)308.3 脚手架搭设允许偏差与检验方法 (43)第9章脚手架的拆除 (45)9.1 拆除准备 (45)9.2 拆除顺序 (45)9.3 拆除要求 (45)第10章安全施工措施 (46)10.1 安全施工组织机构 (46)10.2 安全技术措施 (47)10.3 安全管理措施 (47)第11章监测监控 (49)11.1 日常检查、巡查重点 (49)11.2 重要过程监控 (49)11.3 重要部位观测 (50)第12章应急预案 (51)12.1 应急方针与原则 (51)12.2 组织机构及职责 (52)12.3 应急预案工作流程图 (54)12.4 预防与预警 (54)12.5 应急处置程序 (55)12.6 事故情况通报及调查处理 (62)12.7 应急资源 (63)第13章方案编审及执行人员 (64)第14章计算书 (65)14.1 落地式双排钢管脚手架（扣件式）计算书 (65)14.2 分段式型钢悬挑钢管脚手架（扣件式）计算书 (72)第15章外脚手架方案附图 (85)29第1章编制依据1.1 前言根据建质【2009】87号文规定，“超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。
【斜屋面施工方案】目录一、工程概况0二、编制依据1三、工程特点、难点及范围1四、斜屋面施工工艺原理2五、施工部署3六、施工准备31、材料要求32、机具设备4七、工艺流程及操作要点41、工艺流程42、模板工程施工42。
1、斜屋面满堂架支撑体系42。
2、斜屋面测量放线52。
3、分层厚度的确定52.4、浇筑槽位置的确定52。
5、竖向龙骨、止水螺杆设置62。
6、后封模板封模施工63、钢筋工程施工74、混凝土工程施工8八、外架围护9九、劳动力组织及安全措施9十、质量要求10斜屋面施工方案一、工程概况工程名称: 、阳江恒大御景湾风情酒店区48#、37＃、32A＃、57#、42B ＃、29#、34＃、32B#、40C＃、45＃、55#、22#、59#、33B#主体及配套工程；、阳江恒大御景湾一、二期高层区25#、36#、37#、38＃、39#、40#、41＃、42#、43＃、44#、45#、46#、47＃、48#、49＃栋等斜屋面施工。
建设单位：阳江市壹丰实业有限公司设计单位：广东省轻纺建筑设计院施工单位：开平住宅建筑工程集团有限公司监理单位：广州市恒合工程监理有限公司质量监督单位：阳江市建设工程质量安全监督站建设地点：阳江市海陵镇石塘、新盐村委会冲口山泻湖工程规模：共为14栋，建筑面积约为26515.45平方及高层区15栋斜屋面，总面积详见各栋图纸。
结构类型:框架—剪力墙结构体系,设计使用年限为50年.二、编制依据(1) 本工程设计图纸；(2）《建筑施工安全检查标准》JGJ59-2011(3)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001(4）《建筑施工高处作业安全技术规范》（5)《混凝土结构工程施工质量验收规范》GB50204-2002(6）《工程建设标准强制性条文》2002年版（7)《建筑工程施工质量验收统一标准》（GB50300-2001）(8)《屋面工程质量验收规范》GB50207—2002三、工程特点、难点及范围本工程特点适用范围：风情酒店区斜屋面48#、37＃、32A＃、57＃、42B#、29#、34#、32B＃、40C#、45#、55#、22#、59＃、33B#栋及一、二期高层区25＃、36#、37#、38#、39＃、40#、41#、42＃、43#、44#、45＃、46＃、47#、48#、49#栋等斜屋面施工。
第1篇一、工程概况本工程位于我国某城市，总建筑面积为XX万平方米，包括主楼和裙房。
主楼高度为XX层，裙房高度为XX层。
根据工程特点及施工机具、材料及人力配备情况，制定本外脚手架工程施工方案。
二、施工原则1. 安全第一：确保施工过程中人员、设备、材料的安全，严格遵守国家有关安全法规和标准。
2. 质量至上：保证外脚手架搭设质量，满足施工需求。
3. 经济合理：在确保安全和质量的前提下，降低施工成本。
4. 高效便捷：合理安排施工进度，提高施工效率。
三、施工方案1. 脚手架类型及材料（1）主楼外墙采用导轨式爬架方案，裙房采用落地式双排钢管脚手架。
（2）脚手架主要材料：扣件式钢管、脚手板、安全网、剪刀撑、横向支撑、连墙件、纵向扫地杆、横向扫地杆、底座、竹笆脚手板、木质踢脚板等。
2. 施工流程（1）施工准备：熟悉图纸，了解工程特点；组织人员培训，提高施工技能；准备好施工材料及工具。
（2）基础处理：对施工现场进行平整，确保地基坚实；设置排水设施，防止积水。
（3）脚手架搭设：①按设计要求，先搭设基础；②搭设立杆、纵向水平杆、横向水平杆，确保搭设规范；③安装剪刀撑、横向支撑、连墙件等，提高脚手架整体稳定性；④安装脚手板、安全网、踢脚板等，确保施工安全。
（4）脚手架验收：分段挂牌验收，合格后方可使用。
3. 施工要点（1）搭设脚手架时，严格按照设计要求和施工规范进行操作。
（2）脚手架搭设过程中，注意检查材料质量，确保安全可靠。
（3）脚手架搭设完成后，及时进行验收，发现问题及时整改。
（4）施工过程中，加强安全巡查，确保施工安全。
四、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保外脚手架施工与主体结构施工同步进行。
五、质量保证措施1. 严格选用优质材料，确保脚手架搭设质量。
2. 施工过程中，加强监督检查，发现问题及时整改。
3. 定期进行质量验收，确保外脚手架搭设质量符合要求。
4. 施工结束后，进行竣工验收，确保工程质量。
第1篇一、编制依据1. 《建筑施工安全生产管理规定》2. 《建筑施工脚手架安全技术规范》（JGJ130-2011）3. 《建筑工程施工质量验收统一标准》（GB50300-2013）4. 《建筑工程施工安全检查标准》（JGJ59-2011）5. 《建筑工程施工组织设计规范》（GB50502-2009）6. 施工图纸及设计文件7. 施工合同及工程量清单二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX路XX号3. 工程规模：建筑面积XX万平方米，建筑高度XX米4. 施工单位：XX建筑有限公司5. 施工周期：预计XX个月三、脚手架工程概况1. 脚手架类型：外用钢管脚手架2. 脚手架高度：根据施工需求确定，最高不超过XX米3. 脚手架跨度：根据施工需求确定，最大不超过XX米4. 脚手架支撑形式：地基基础支撑、墙体支撑、梁柱支撑等5. 脚手架使用范围：主体结构施工、装饰装修施工等四、施工准备1. 技术准备- 组织施工人员学习并掌握脚手架搭设、拆除及安全操作规程。
- 制定详细的脚手架施工方案，明确施工工艺、安全措施等。
- 对施工人员进行安全技术交底，确保施工人员了解并掌握施工过程中的安全风险。
2. 材料准备- 钢管：应符合国家标准，材质为Q235-A或Q235-B。
- 钢丝绳：应符合国家标准，直径不小于φ12mm。
- 连接件：应符合国家标准，包括扣件、扣件连接板、横杆等。
- 水平杆：应符合国家标准，材质为Q235-A或Q235-B。
- 水泥：应符合国家标准，强度等级不小于32.5MPa。
- 砂子：应符合国家标准，粒径不大于5mm。
- 模板：应符合国家标准，材质为钢模板或木模板。
3. 工具准备- 钢筋切割机、电焊机、扳手、螺丝刀、锤子、水平尺、线锤等。
五、施工工艺1. 脚手架基础施工- 清理施工现场，确保地基平整、坚实。
- 按照设计要求，开挖基坑，基坑深度应满足支撑要求。
- 基坑底部铺设碎石垫层，厚度不小于100mm。
外脚手架工程施工专项方案一、工程概况根据实际情况，本着安全、经济合理、科学、适用的原则。
因此，根据上述内容，本工程脚手架工程将采用形式：小高层设置双排双立杆落地式脚手架，高层采用双排落地式脚手架与悬挑脚手架相结合的形式，其中悬挑脚手架设为6层一挑。
顶层外脚手架的外立杆应高出屋面或构件面1.5米，设置封顶拉杆，里立杆低于檐沟底0.4米，便于装饰粉刷。
钢管采用48×3.5，悬挑钢梁采用[16a槽钢，锚固悬挑梁的U型钢筋拉环或锚固螺栓采用直径不小于16mm的圆钢，钢丝绳采用双根并联钢丝绳，直径20mm，固定钢丝绳的吊环采用直径为20mm的HPB235的圆钢。
二、落地式双排钢管扣件式脚手架⑴、落地式双排钢管扣件式脚手架构造落地式双排钢管扣件式脚手架搭设的立杆纵距为1.50m，横距为1.05m，步距为1.80m，里立杆离墙约25cm，小横杆悬挑伸出里立杆10cm，杆头离墙15cm，距外立杆伸出约10cm，大横杆水平铺设不少于4根。
该脚手架连墙件采用“二步三跨”，即竖向间距为3.6m，水平间距为4.50m，脚手片满铺。
⑵、落地式脚手加架搭设落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按下列构造要求搭设。
1）、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。

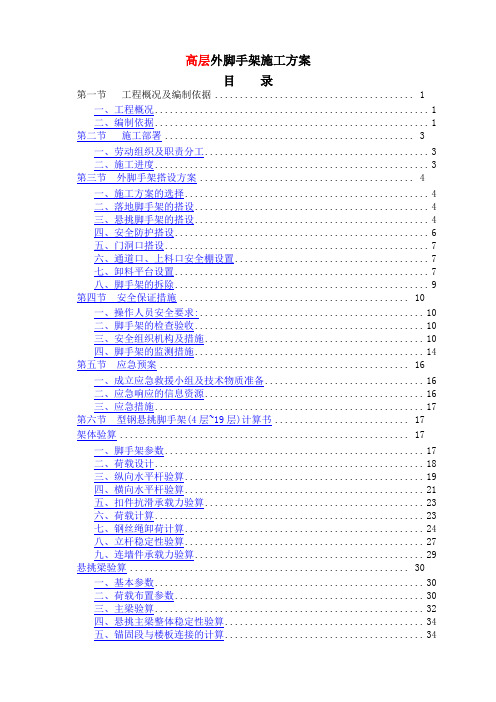

高层外脚手架施工方案目录第一节工程概况及编制依据 (1)一、工程概况 (1)二、编制依据 (1)第二节施工部署 (3)一、劳动组织及职责分工 (3)二、施工进度 (3)第三节外脚手架搭设方案 (4)一、施工方案的选择 (4)二、落地脚手架的搭设 (4)三、悬挑脚手架的搭设 (4)四、安全防护搭设 (6)五、门洞口搭设 (7)六、通道口、上料口安全棚设置 (7)七、卸料平台设置 (7)八、脚手架的拆除 (9)第四节安全保证措施 (10)一、操作人员安全要求: (10)二、脚手架的检查验收 (10)三、安全组织机构及措施 (10)四、脚手架的监测措施 (14)第五节应急预案 (16)一、成立应急救援小组及技术物质准备 (16)二、应急响应的信息资源 (16)三、应急措施 (17)第六节型钢悬挑脚手架(4层~19层)计算书 (17)架体验算 (17)一、脚手架参数 (17)二、荷载设计 (18)三、纵向水平杆验算 (19)四、横向水平杆验算 (21)五、扣件抗滑承载力验算 (23)六、荷载计算 (23)七、钢丝绳卸荷计算 (24)八、立杆稳定性验算 (27)九、连墙件承载力验算 (29)悬挑梁验算 (30)一、基本参数 (30)二、荷载布置参数 (30)三、主梁验算 (32)四、悬挑主梁整体稳定性验算 (34)五、锚固段与楼板连接的计算 (34)第七节型钢悬挑脚手架(19层~屋面)计算书 (37)架体验算 (37)一、脚手架参数 (37)二、荷载设计 (37)三、纵向水平杆验算 (38)四、横向水平杆验算 (40)五、扣件抗滑承载力验算 (42)六、荷载计算 (42)七、钢丝绳卸荷计算 (43)八、立杆稳定性验算 (46)九、连墙件承载力验算 (48)悬挑梁验算 (49)一、基本参数 (49)二、荷载布置参数 (49)三、主梁验算 (51)四、悬挑主梁整体稳定性验算 (53)五、锚固段与楼板连接的计算 (53)第八节多排悬挑架主梁验算计算书 (56)一、基本参数 (56)二、梁板参数 (56)三、荷载布置参数 (56)四、主梁验算 (58)五、上拉杆件验算 (60)六、悬挑主梁整体稳定性验算 (63)七、锚固段与楼板连接的计算 (63)第九节悬挑脚手架阳角型钢计算书 (69)一、参数信息 (69)二、阳角型钢计算 (69)第十节型钢悬挑卸料平台计算书 (73)一、构造参数 (73)二、荷载参数 (73)三、设计简图 (73)四、面板验算 (75)五、次梁验算 (76)六、主梁验算 (77)七、钢丝绳验算 (82)八、拉环验算 (83)第十一节：附图 (85)第一节工程概况及编制依据一、工程概况1、工程名称：恒大金碧御景湾项目首期主体及配套建设工程；2、建设单位：汕头市恒业置业有限公司；3、监理单位：广州市恒合工程监理有限公司；4、设计单位：广东中美建筑设计院有限公司；5、施工单位：开平住宅建筑工程集团有限公司；6、建设地点：广东省汕头市濠江区达南路英联股份东侧；7、结构类型：框架结构、框剪结构；8、建筑规模：恒大金碧御景湾项目首期主体及配套建设工程：（1）楼栋范围：1#—4#楼、7#、8#楼、9#楼；（2）建筑面积：地上建筑面积为156423.4㎡；（3）建筑层数与高度：1#—4#、9#楼32层，屋面高度97.085m，总高度103.100m；7#、8#楼33层，屋面高度98.235m，总高度104.250m。
外脚手架施工方案外脚手架施工方案一、安全管理1. 制定并执行安全施工管理方案，明确责任分工和安全管理措施，加强对工人的安全教育和培训，确保施工现场的安全。
2. 建立健全安全制度，规范施工作业流程，明确安全操作规程，禁止违规作业行为。
3. 安排专人负责监督施工现场安全，定期进行自查和检查，发现问题及时整改。
二、施工准备1. 根据设计图纸和方案要求，组织准备施工所需的材料、设备和人力资源。
2. 对施工现场进行认真勘测和检查，了解地基、结构等情况，确保施工安全。
3. 制定详细的施工方案和进度计划，明确施工的先后顺序和作业要求。
三、材料准备和搭设1. 购买符合国家标准的脚手架材料，并进行检查，确保质量合格。
2. 按照施工方案，选择适当的脚手架搭设方法，并进行预先布线，确保施工顺利进行。
3. 对脚手架材料进行编号标记，确保搭设正确、牢固。
四、搭设质量控制1. 在搭设脚手架过程中，按照规定的步骤和要求进行施工，确保脚手架的稳定性和安全性。
2. 使用专业的工具和设备，进行脚手架的固定和连接，确保其牢固可靠。
3. 定期对脚手架进行检查和维护，发现问题及时处理，确保脚手架的安全和稳定。
五、施工流程控制1. 按照进度计划和方案要求，合理安排施工任务，确保施工的连贯性和高效性。
2. 加强施工现场的协调和沟通，保持施工作业的顺利进行。
3. 对施工过程中的洞口、缺口等进行临时封堵和防护，确保施工现场的安全。
六、结束工作1. 施工结束后，进行脚手架的拆除和清理，恢复施工现场的整洁。
2. 对脚手架拆除过程中可能带来的安全隐患进行评估和控制，确保施工现场的安全。
3. 做好施工总结和经验反馈工作，总结经验教训，提高施工质量和安全管理水平。
通过以上方案的执行，可保证外脚手架施工的安全和质量。
同时，还需加强对施工现场的监督和管理，确保整个施工过程的顺利进行。
外脚手架专项工程施工设计方案1.项目概况2.施工目标2.1安全可靠：保障施工人员的安全，防止发生意外事故。
2.2施工效率：确保施工进度紧凑，保质保量完成施工任务。
3.施工方案3.1预制材料准备：提前准备好优质的脚手架管材和连接件，确保材料的质量，避免事故的发生。
3.2设计脚手架布置方案：根据建筑结构和施工过程的需要，设计合理的脚手架布置方案，确保整个施工区域得到有效搭建。
4.脚手架施工步骤4.1研究建筑结构：详细了解建筑结构的构造和负荷要求，确定脚手架的高度、数量和使用的材料。
4.2制定脚手架布置方案：根据建筑的实际情况，制定脚手架的布置方案，确定支撑、悬挑和固定点的位置。
4.3进行脚手架搭建：按照设计方案，按照安全规范和操作规程，进行脚手架的搭建，确保搭建过程中的各个节点和连接点的安全性。
4.4脚手架调整和固定：完成脚手架的搭建后，及时调整和固定脚手架的位置，确保稳定性和可靠性。
5.质量控制5.1严格材料检查：对脚手架的管材和连接件进行严格检查，确保质量合格。
5.2定期巡检：对已搭建的脚手架进行定期巡检，发现问题及时修复。
5.3强化安全培训和教育：对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。
6.施工安全措施6.1安全防护设施：在脚手架周围设置隔离栏杆和警示标识，确保施工区域的安全。
6.2定期检查：定期对脚手架进行检查，发现问题及时修复，避免事故的发生。
6.3安全培训：对施工人员进行安全培训，指导他们正确使用脚手架，并提高对安全问题的敏感度。
7.施工进度安排7.1制定施工进度计划：根据工期和施工任务，制定详细的施工进度计划，并安排人力和物力资源。
7.2定期检查进度：定期检查施工进度，发现问题及时处理，避免进度延误。
8.施工费用预算8.1脚手架材料费用：根据实际需要，预估脚手架所需的材料费用。
8.2人力和设备费用：根据施工进度计划，预估所需的人力和设备费用。
8.3安全防护费用：预估安全防护设施的费用。
脚手架专项施工组织设计方案(专家论证)一、工程概况本项目为脚手架专项施工组织设计方案，旨在为某高层建筑提供安全、稳定、高效的施工脚手架系统。
工程位于我国某大城市中心区域，占地面积约10000平方米，总建筑面积约80000平方米，建筑高度为300米，共计60层。
工程主体结构为钢筋混凝土框架-核心筒结构，外立面采用玻璃幕墙和石材装饰。
本工程脚手架施工主要包括落地式双排钢管外脚手架的搭设，以及相应的一般规定、技术管理措施等。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织项目技术团队学习相关法规、标准及施工图纸，掌握工程特点及施工要求。
2. 编制脚手架施工专项方案，并组织专家论证，确保方案的科学性、合理性和可行性。
3. 制定详细的施工进度计划，明确各阶段施工内容、时间节点及人员分工。
4. 对施工人员进行安全技术交底，确保施工过程中严格遵循方案要求。
（二）、物资准备工作1. 根据施工图纸及工程量清单，计算主要材料需用量，如下：钢管：约200吨；扣件：约10万个；脚手板：约20000平方米；安全防护网：约10000平方米；水平拉杆、竖直拉杆、剪刀撑等辅助材料：根据实际需求采购。
2. 选择具备相应资质、质量可靠的材料供应商，确保材料质量符合国家标准。
3. 对进场材料进行验收，包括外观检查、尺寸测量、材质检测等，确保合格后方可使用。
4. 建立材料管理制度，合理堆放、标识清晰，防止材料损坏、丢失。
5. 定期对施工设备进行检查、维护，确保设备正常运行。
三、一般规定1. 脚手架施工应严格遵守国家相关法律法规、行业标准及施工图纸的要求，确保施工安全、质量。
2. 脚手架施工前，应编制详细的施工方案，并经专家论证、审批通过后方可实施。
3. 脚手架搭设过程中，应定期进行监督检查，发现问题及时整改，确保脚手架结构安全、稳定。
4. 脚手架施工前，应对施工人员进行安全技术交底，确保施工人员掌握施工要求及安全操作规程。
马鞍山恒大御景湾园建工程施工组织设计方案编制人：杨湘焱审核人：深圳文科园林股份有限公司目录第一章综合说明（一）工程概况（二）主要工程量（三）编制依据（四）工程的特点（五）本工程的难点及采取的相应措施（六）施工目标第二章主要工程项目的施工方案、施工方法第三章劳动力、机械设备、材料投入计划第四章施工准备与总平面布置及管理第五章施工进度计划和各阶段进度的保证措施第六章各分项工程的施工工序第七章工期保证措施第八章确保工程质量的技术组织措施第九章确保安全生产的技术组织措施第十章确保文明施工的技术组织措施第一章综合说明一、工程概况1、工程名称：马鞍山恒大御景湾首期展示区园建工程2、工程地点：马鞍山旅游大道与汇秀路东南角3、施工现场现状：本工程施工现场已基本具备“三通一平”，具备进入现场施工基本条件。
二、主要施工范围及工作量本工程内容包括马鞍山恒大御景湾首期展示区园建工程的施工图及相关的补充图、设计变更等所涵盖的园建施工内容，以及甲方委托的现场监理工程师所委托的零星工程。
本项目硬景及园路铺装面积约5533m2，人工湖面积约5568m2。
工程承包范围包括：马鞍山恒大御景湾首期展示区园建工程的地面铺装、休闲平台、花池、亭、亲水栈桥、雕塑、喷泉、人工湖等的结构、装饰及水电工程、石材铺装等。
三、编制依据本施工组织设计方案依照编制原则，及施工验收规范，依以下文件为编制依据：《中华人民共和国建筑法》《建设工程质量管理条例》（国务院令第279号）《建筑工程施工质量验收统一标准》 GB50300-2001国家现行的有关规范，标准和规定。
本公司施工技术操作规程。
四、工程的特点、重点本工程涉及广场铺装、花池、喷泉、水池、叠水池、给排水、园林电气等。
1、土方工程：包括开挖土方、土方回填、平整施工场地等内容。
2、园建工程：包括广场铺装及喷泉、水池、叠水池等。
3、水电工程：施工场地内的给水、排水、园林电气。
五、本工程的难点及采取的相应措施：本工程施工位置特殊，我公司提前做好各项准备工作，及时协调和解决施工中出现的各种问题，按期完成全部工程施工。
目录第一节工程概况 (1)第二节、组织管理和岗位职责 (3)第三节、材料选用及要求 (4)第四节、搭设方法 (6)第五节、技术要求 (14)第六节脚手架的劳动力安排 (16)第七节、脚手架的验收 (16)第八节、脚手架的维护 (20)第九节、脚手架的拆除 (21)第十节、专项安全保障措施 (21)第十一节、质量保证措施 (23)第十二节、五大伤害事故预防措施 (24)第十三节应急救援预案 (26)第十四节计算书 (32)附图第一节工程概况一、工程概况工程名称：①恒大御景湾首期高层39#、46-47#栋主体及配套工程②恒大御景湾首期高层38#、40-41#、45#和二期高层36-37#、44#、25#、42#、43#、48#、49#主体及配套工程工程地点：市海陵岛石塘、新盐村委会冲口山泄湖建设单位：市壹丰实业设计单位：省轻纺建筑施工单位：开平住宅建筑工程集团监理单位：国建工程项目管理恒大御景湾工程位于市海陵岛石塘、新盐村委会冲口山泻湖，本标段总建筑面积为22万平方米，地上1~28层，地下室一层，共有15座高层建筑（2座22层、7座24层、2座26层、4座28层）。
本工程为剪力墙结构。
建筑概况如下：考虑到外立面展示及样板房开放的需要，经甲方要求及综合各因素，25、37、46、47、48、49栋高层在二层结构（三层梁板面）采用工字钢悬挑，在十三层结构（十四层梁板面）加设一道工字钢进行悬挑，悬挑高度分别为32.45及33.65米；38、45栋高层在二层结构（三层梁板面）采用工字钢悬挑，在十二层结构（十三层梁板面）加设一道工字钢进行悬挑，悬挑高度分别为29.5及30.7米；其中44栋高层在一层结构（二层梁板面）加设一道工字钢进行悬挑，在八层结构（九层梁板面）加设一道工字钢进行悬挑，在十六层结构（十七层梁板面）加设一道工字钢进行悬挑，悬挑高度分别为20.65、20.65及27.75米；36、39、42、43栋高层在二层结构（三层梁板面）采用工字钢悬挑，在十五层结构（十六层梁板面）加设一道工字钢进行悬挑，悬挑高度分别为38.35及39.55米；40、41栋高层在二层结构（三层梁板面）采用工字钢悬挑，在十四层结构（十五层梁板面）加设一道工字钢进行悬挑，悬挑高度分别为35.4及30.7米。
本工程二层以下的外脚手架搭设均采用落地双排脚手架。
为配合售楼展示需要，高层九层结构则悬挑脚手架底部外围搭设一道防护棚，由钢管、木板、竹笆、安全网构成，外挑3米。
二、编制依据1. 《钢筋混凝土结构设计规》(GB50010-2010)2. 《建筑结构荷载规》(GB50009-2012)3. 《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2011）4. 《建筑施工安全检查标准》(JGJ59-2011)5. 《建筑地基基础设计规》(GB50007-2011)6. 本工程施工图纸第二节、组织管理和岗位职责1、组织机构图2、岗位职责1）项目经理：对承包工程项目负安全领导责任A、在脚手架施工过程中认真惯彻安全生产方针、政策、法规和各项规章制度，结合脚手架施工的特点，提出有针对性的安全管理要求，严格履行安全检查考核指标和安全生产奖惩办法。
B、认真落实施工组织设计中安全检查技术管理的各项措施，严格执行安全技术措施审批制度、施工项目安全交底制度和设施、设备交接验收使用。
C、领导组织安全生产检查、定期研究分析施工中存在的不安全生产问题。
并加以落实解决。
D、发生事故、保护好现场、及时上报，并认真吸取教训。
2）技术负责人：A、进行方案的编写，解决技术问题，上报项目经理。
B、设计、监理保持沟通，保证设计、监理的要求与指令得以贯彻实施。
C、对施工员和质安员进行技术交底，保证方案得以顺利实施。
D、加强项目工程资料的管理,确保资料分类明确,及时备案。
3）施工员：A、对班组进行质量技术交底，B、对实施作业过程中的施工指导，确保工序管理的顺利实施。
C、协调各专业队伍的劳动力使用，合理调配劳动力资源，使工程施工组织按计划进行。
4）质安员：A、对班组进行安全技术交底。
B、对施工过程进行质量安全监督。
C、对排栅进行验收。
D、拆除排栅时负责旁站。
5）班组：A、安排生产任务时要认真执行安全交底，严格执行本工种安全操作规程，有权拒绝违章指挥；B、班前要对所有用的机具、设备、防护用具及作业环境进行安全检查，发现问题立即采取改进措施，及时消除事故隐患。
C、组织班组开展安全活动，开好班前安全会议。
6）工人：A、认真学习并严格执行安全技术操作规程，自觉遵守安全生产规章制度。
B、服从管理。
有权拒绝违章指挥。
第三节、材料选用及要求l、钢管脚手架，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
钢管必须做好防锈处理。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
扣件表面应做防锈处理。
扣件必须与钢管接触良好。
3、搭设架子前钢管等应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆黑黄色。
4、脚手板采用冲压刚脚手板。
5、安全网采用密目式安全网，使用前必须做耐贯穿试验不穿透，1.6×1.8的单网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。
网目应满足2000目/100cm2。
6、悬挑采用16号工字钢，通过φ20钢筋设置前后共三个锚固点，当楼板厚度不足120mm 时，后端增加一个锚固点，锚固在建筑物，用于锚固的U 型钢筋拉环应采用冷弯成型。
U 型圆钢筋拉环预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固。
U 型钢筋拉环与型钢间隙采用硬木楔楔紧，工字钢挑出长度为1.2-1.8m，锚固在建筑物部长度为1.8-4.5m。
且悬挑钢梁固定段长度不应小于悬挑段长度的1.25 倍。
水平间距为1.5m。
每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结，本工程工字钢采用φ16钢丝绳斜拉，拉吊点为、外立杆与工字钢支点。
7、按规要求，钢丝绳与建筑结构拉结的吊环使用HPB 235 级钢筋，其直径不宜小于20 ㎜，本工程吊环采用φ20圆钢。
楼层卸荷采用φ16钢丝绳。
8、钢丝绳选用按照GB/T20118-2006进行，绳卡与钢丝绳配套，钢丝绳收头处采用三个以上的绳卡收紧，钢丝绳采用相匹配的OO型索具螺栓扣收紧，弯折处采用套环保护。
具体入下图：第四节、搭设方法1、根据现场情况，各栋三层梁板以下采用落地双排脚手架。
脚手架立杆纵向间距1.5m，横向间距0.8m，大横杆步距为1.8m，大横杆间距0.6m，剪刀撑间距4.5m设置一道，搭设角度45-60度，立杆靠墙的一端不超过25cm。
双排普通钢管脚手架的搭设顺序为：铺设钢板垫板→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
附墙方法：钢管和扣件组合的连墙件在与每楼层预埋钢筋焊接连接，间距为4.5米。
当脚手架下部暂不能设连墙件时，可搭设抛撑，应采用通长杆件与脚手架可靠连接与地面的倾角应在40~60度之间，连接点中心至主节点距离不应大于300，抛撑在连墙件搭设后方可拆除。
2、落地脚手架的基地必须土质干燥，无液化现象。
脚手架的钢立杆不能直接立于地面上，应基底夯实，浇筑100㎜厚1200㎜宽C15砼垫层，立杆下垫板（木）厚度不小于50mm。
不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。
如下图：3、高层其余部位外脚手架均采用悬挑脚手架。
各栋建筑物立杆和横杆间距均一致。
立杆横距0.8米，立杆纵距为1.5米，水平杆步距为1.8米，立杆距外墙0.25米。
脚手架用于装修和结构施工，两层同时操作，安全栏杆设两道，距操作层分别为0.6m、1.2m，四周环形设置。
4、斜道：每栋在施工电梯安装使用前（结构施工二层），在脚手架外侧搭设，跟平桥高度搭设成单跑上人梯上落。
具体做法如下：上完一层施工梯转向桥面走，到梯台时再往上一层行走，上落梯台规格为1.50 m×1 m，梯级用木枋加木板用铁钉铺设，施工梯底必须设置兜底安全网，施工梯两边高度约1.2m用钢管各设1条栏杆扶手，每级步高200mm，踏步宽300 mm。
做法详附图。
斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度1.2米。
5、脚手架外围均设置防护栏杆，防护栏杆设两道间距为0.6米，挡脚板高度为180mm。
脚手架侧形成临边的(如遇大开间门窗洞等)，在脚手架侧设1.2m的防护栏杆和180mm高踢脚杆。
6、连墙件：从底层第一步纵向水平杆处开始每层均设连墙杆与建筑物刚性连接，联结层沿每层建筑物四周设置。
本工程采用钢管和扣件组合的连墙件，连墙件采用φ48×3.5mm钢管。
横向设置间距1.5~4.5m，纵向按每层楼面高度位置，上下层相互错开，每层两跨，呈梅花型布置。
7、剪刀撑：脚手架外侧立面整个长度和高度上连续设置剪刀撑。
每道剪刀撑宽度不应少于4跨，斜杆与地面夹角宜在45°～ 60°之间。
在拐角处设置横向斜撑及中间每隔5跨设置一道横向斜撑。
剪刀撑斜杆的接长宜采用搭接。
8、脚手架应高出建筑物不少于1.50m，安全网自搭设层悬挑工字钢开始挂设，直至顶端，做到全封闭型施工。
脚手架要满挂全封闭式密目安全网，密目安全网应满足2000目/100cm2的规格，采用的安全网要经检测合格方可使用，用网绳绑扎在横杆外立杆里侧，在作业层下部架处设一水平兜网，其宽度为1000mm，材质与安全网相同。
架体封闭要求采用安全平网。
9、脚手架搭设时，应四边同时进行，以保证脚手架的整体稳定性。
脚手架搭设完后要及时做好防雷接地工作。
接地线应按规要求设置。
10、安全网：脚手架外侧要挂满安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距不大于50cm，下边设挡脚板，上下两网之间的拼接要严密。
