邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

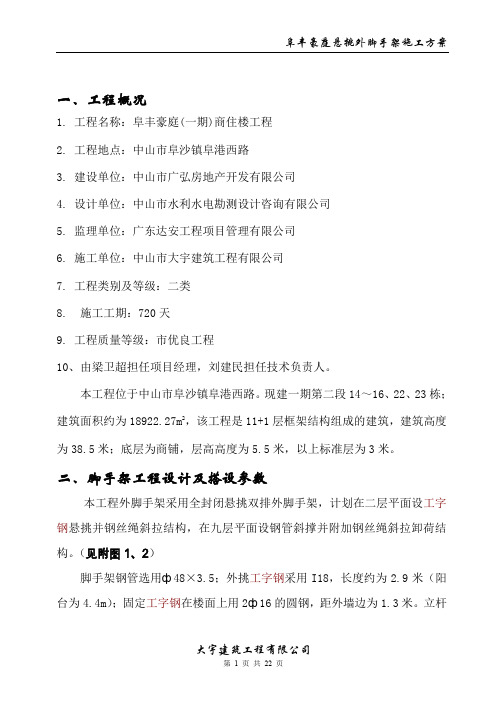

一、工程概况1. 工程名称：阜丰豪庭(一期)商住楼工程2. 工程地点：中山市阜沙镇阜港西路3. 建设单位：中山市广弘房地产开发有限公司4. 设计单位：中山市水利水电勘测设计咨询有限公司5. 监理单位：广东达安工程项目管理有限公司6. 施工单位：中山市大宇建筑工程有限公司7. 工程类别及等级：二类8. 施工工期：720天9. 工程质量等级：市优良工程10、由梁卫超担任项目经理，刘建民担任技术负责人。
本工程位于中山市阜沙镇阜港西路。
现建一期第二段14～16、22、23栋；建筑面积约为18922.27m2，该工程是11+1层框架结构组成的建筑，建筑高度为38.5米；底层为商铺，层高高度为5.5米，以上标准层为3米。
二、脚手架工程设计及搭设参数本工程外脚手架采用全封闭悬挑双排外脚手架，计划在二层平面设工字钢悬挑并钢丝绳斜拉结构，在九层平面设钢管斜撑并附加钢丝绳斜拉卸荷结构。
（见附图1、2）脚手架钢管选用ф48×3.5；外挑工字钢采用I18，长度约为2.9米（阳台为4.4m）；固定工字钢在楼面上用2ф16的圆钢，距外墙边为1.3米。
立杆纵向间距为1.5米，内立杆距外墙0.35m，外立杆距外墙面为1.4米，大横杆间距为1.8米，小横杆长度为1.5米。
脚手架与建筑物的连墙拉结采用拉筋和顶撑配合使用的刚性连接方式:拉筋用ф6.5 钢筋，顶撑用ф48×3.5钢管，水平距离4.5m，竖向距离为3.6米。
卸荷钢丝绳吊点水平间距以2个立杆间距为准，即1.5×2=3.0m；钢丝绳张拉高度为两步架高，即1.8×2=3.6m，吊点距墙面1.4m，斜拉钢丝绳与水平短横杆的交角α的正切值tanα=3.6/1.4=2.571（见附图2）。
悬挑架高11×3.0米=33.0米,再上女儿墙约1.35米及高出女儿墙1米,总计:33.0+1.35+1.0=35.35米,故按35.35米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
脚手架施工方案一、工程概况本工程为新密市白寨镇油坊庄社区建设项目17#、20#、22#楼，总建筑面积约为25000m2,总建筑高度为33.8 m，室外地坪设计相对标高-1.1m，均系剪力墙结构。
制定外墙装修防护架施工方案,依据本工程现场地形及材料供应情况,选用落地扣件式钢管双排脚手架加外挑槽钢双排脚手架。
二、施工部署根据现场实际施工情况，1-5层采用落地扣件式双排脚手架，5层以上采用槽钢外挑脚手架，从5层楼面外挑槽钢至屋面。
保证施工顺利进行的情况下，顺利进行室外回填。
施工至5层外挑槽钢后，1-5层外架拆除，室外回填进行后，重新按照此方案进行防护。
三、材料要求3.1 型钢：采用18#槽钢3.2 钢管：采用其质量应符合“普碳钢技术条件”GB700-88的要求，长度一般为4-6m，小横杆长度为1.1-1.3m，外径为48mm，壁厚为3.5mm的焊接钢管。
且钢管端部切口应平整，严禁使用有明显变形、裂缝和严重锈蚀的钢管。
3.3 扣件：应符合GB978-67的规定，其机械性能不低于KT33-8的可锻铸铁要求，其附件（T型螺栓、螺母）的材料应符合A3钢的要求。
如发现扣件有裂纹、气孔、砂眼、变形和滑丝缺陷的，不得使用。
扣件与钢管贴合面要接触良好。
3.4 竹笆：竹笆应横向密编，纵片不得少于五道，每道用双片。
横片应一正一反，在四周边应用两根竹片相对夹紧，并打眼穿18#铁丝扎牢。
3.5 预埋件：采用未经冷处理的Q235的18-20mm的一级圆钢。
3.6 外挑脚手架每次大蛇的中高度为19.8m。
四、脚手架构造4.1 脚手架由①槽钢②立杆③小横杆④大横杆⑤剪刀撑⑥连墙杆⑦竹笆⑧钢丝绳⑨各种扣件4.2 构造参数如下：双排立杆内侧至建筑物边净距离为0.4m；立杆横向间距为0.8m，立杆纵向间距为1.5m，大横杆步距为1.8m；小横杆两端伸出外立杆≥0.1m、伸出内立杆0.2-0.3m；连墙件与墙体的拉结水平距离为4.5m，垂直距离为2.9m,呈梅花形布置；钢丝绳柔性连接在特殊部位锚固入墙或板内，并不少于两道呈三角形拉结。
高层外脚手架工程施工方案本工程外脚手架主要用于主体结构施工阶段的安全防护，搭设最高为46、21m。
3.11.1 体系选择外脚手架采用双排钢管脚手架，脚手架全部采用ф48×3.5 的钢管搭设，铺好脚手板，外侧悬挂绿色密目安全网。
3.11.2 外脚手架搭设方法1）外脚手架搭设本工程外脚手架采用落地搭设，立杆采用上单下双的搭设方法，即35 米以下采用双排立杆，自35 米以上采用分段卸载的措施采用单排立杆。
脚手架立杆纵距1.5m,立杆排距0.9m,大横杆步距1.8m，小横杆间距0.9m，内排立杆距墙0.35m，小横杆里端距墙0.2m。
2）连墙点的设备采用“软拉硬撑”方式，每层沿水平隔距6m 在结构楼层外侧梁，板中预埋ф6 钢筋与外架冷结，并用木方顶在钢管与结构之间如下页图示：3）剪刀撑、扫地杆的设置沿脚手架两端和转角处起设置剪刀撑。
每5-7 根立杆设一道，且每片架子不少于三道。
剪刀撑沿架高连续布置，剪刀撑的斜杆与水平面的交角必须控制在45～60 度之间，剪刀撑的斜杆两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2～4个扣结点。
在脚手架立杆底端之上100～300mm 处一律遍设纵向和横向扫地杆，并与立杆连接牢固。
4）左右相邻立杆和上下相邻平杆的接头应相互错开并置于不同的构架框格内。
如下页图示：同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。
相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。
小横杆应贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。
在任何情况下，均不得拆除作为基本结构杆件的小横杆。
钢管之间应采用对接扣件连接，如采用搭接，其搭接长度不得小于800mm。
5）、单双立杆连接构造应做到单立杆与两根双立杆之中的一根对接。
3.11.3 外脚手架防护及搭设1）安全防护脚手架外侧面采用密眼绿色安全网封闭。
安全网在国家定点生产厂购买，并索取合格证。
办公楼外脚手架工程施工方案一、准备工作1.建筑物周围障碍的检查对不能移走的障碍物或重要的线缆加以保护并采取相关的施工方案，确保脚手架的搭设符合施工及安全要求又能满足招标单位的特殊要求。
2.材料准备本工程搭设脚手架的主要材料有脚手板、立杆、大横杆、小横杆、安全立网、安全平网、十字卡、一字卡、拉杆、钢丝以及西翼与墙固定用的钢板及钢筋、胀栓等。
3.技术准备主要包括外架的布置、提升架的布置、双笼施工电梯的设置等。
二、脚手架搭设技术要求1总体方案说明所有的外脚手架采用双排中48壁厚3.5mm的钢管搭设，采用双立管搭设；整个室外脚手架的大横杆步距为18m,立杆的纵距为18m,剪刀撑的设置每隔12m左右满布,角度为45°。
小横杆的距离为12叱脚手架横向水平拉杆通过窗户与墙拉结传力，根据实际情况，在墙上设置胀栓，与脚手架进行连接。
对于其他部分的水平拉杆，通过伸进原有的窗户与原有的墙体拉结，以保护水平方向的力的传递，水平拉杆或胀栓的设置，在竖向每隔3.6m、水平方向不大于6m设置一道水平拉杆或胀栓。
4.安全网的要求所有的外立面挂安全立网，在顶层的安全网要高出原有的女儿墙面不少于12m,每一片的安全立网要求与脚手架牢固连接，由于西翼部分已经装修完毕,为防止落物对铝窗的破坏，所以该部分的安全平网每二层搭设一层,在腰线下部必须设置一道安全平网，以防止修整腰线时防止重物对窗户的再破坏。
除西翼以外的部分，每隔四层设置一道安全平网。
5.垫板的有关要求外脚手架的垫板一定要与地面贴平，严禁与地面有空缺或不牢现象，对于主楼部分的立杆下一定加上底座。
外脚手架如支撑在土质基础上，要保证在下雨时的积水不能浸泡基础，如果不能保证，则必须在脚手架的外立杆外Im处挖一条排水沟，以利排水，所有的垫板采用厚度大于50mm的松木板，且小头宽度不得小于20Cino三、脚手架搭设的施工要求1所有的搭设材料进场后都进行材料检验，包括立杆、横杆的平直、是否合乎要求；安全立网及平网是否经过检验；十字卡是否转动灵活及是否符合要求。
外脚手架施工方案(10)
引言
外脚手架是建筑施工中常见的搭建设施，用于支撑和搭载工作人员和材料。
本
文将介绍外脚手架的施工方案，以确保施工安全和高效性。
施工前准备
材料准备
确保所有所需材料齐全，包括脚手架管、连接件、扣件、脚轮、横杆、纵杆等。
工具准备
准备好电动螺丝起子、螺丝扳手、扳手、扳手等工具。
安全措施
施工前必须全员佩戴安全帽、安全鞋、手套等个人防护装备，并注意施工现场
的封闭和警示。
搭建步骤
1.确定搭建位置
根据设计图纸确定外脚手架的搭建位置，并确保场地平整、稳固。
2.安装脚手架底座
将脚手架底座安装在搭建位置，并用螺栓固定。
3.搭建立柱
将脚手架立柱按设计要求固定在底座上，并用水平仪调整垂直度。
4.连接横杆
将横杆依次连接在立柱之间，并用扣件固定。
5.安装纵向连接支撑
在横杆上方安装纵向连接支撑，使脚手架整体更加稳固。
6.安装工作平台
在横杆上搭设木板，搭建完毕后用绳索固定。
施工结束及注意事项
1.施工结束后要对搭建好的外脚手架进行检查，确保所有连接牢固，不
存在松动现象。
2.禁止非工作人员爬升或徘徊在外脚手架上，以避免意外发生。
3.在使用过程中，定期检查外脚手架的稳固性，如发现问题应及时处理。
外脚手架是建筑施工的重要组成部分，搭建过程中要苛求细节，确保安全。
采
用合理的施工方案，可以有效提高工作效率，减少事故发生概率。
外脚手架安全专项施工方案(修)
一、施工前准备
在进行外脚手架施工之前，务必进行以下准备工作： - 确认施工区域的地面承
载能力，符合外脚手架施工要求。
- 对施工现场周围环境进行彻底清理，确保施工
安全，避免碍事物。
- 检查脚手架构件是否完好无损，确保施工安全。
二、搭设外脚手架
1.搭设外脚手架前，应根据设计要求选择合适的脚手架构件，不得随意
更换或减少构件。
2.搭设过程中，要合理布置各构件，确保搭设的稳固性和承载能力。
3.在搭设过程中，应设置足够的支撑点和水平杆，增加外脚手架的稳定
性。
三、施工过程中安全防护
1.施工过程中，严禁私自更改外脚手架结构，如有改动需征得专业人员
同意。
2.在外脚手架上作业时，必须佩戴安全防护用具，如安全带、安全帽等。
3.施工过程中严禁临时搭建其他支撑物，必须严格按照外脚手架设计要
求进行作业。
四、施工结束后清理
1.施工结束后，应及时清理施工现场，移除外脚手架及其构件，避免影
响日常生活和工作。
2.对外脚手架构件进行清点和检查，如有人为破坏或损坏应及时报告，
确保下次使用安全性。
五、外脚手架维护管理
1.外脚手架施工结束后，应进行定期维护和检查，确保外脚手架的整体
稳定性和安全性。
2.对外脚手架构件进行定期清洗和维护，及时更换老化或损坏的构件，
确保外脚手架安全使用。
以上是外脚手架安全专项施工方案修订版的相关内容，希望能够在实际施工中
得到严格执行，确保施工安全和工人健康。
外脚手架施工方案外脚手架是建筑工程中常用的临时性支撑结构，能够提供工人在高处作业的平台和支撑。
在进行外脚手架的施工时，需要按照一定的方案进行操作，以确保安全和效率。
本文将介绍外脚手架的施工方案及相关事项。
1. 施工前准备在进行外脚手架施工前，首先需要进行现场勘察和测量，确定搭设外脚手架的位置、高度和尺寸。
同时，需要准备好外脚手架搭设所需的材料和工具，确保施工顺利进行。
2. 吊装和安装在开始搭设外脚手架时，首先要将各个构件吊装到指定位置，然后按照设计要求进行组装和连接。
在安装过程中，需要注意构件的牢固性和稳定性，确保外脚手架能够承受施工中的荷载和风压。
3. 调整和固定完成外脚手架的搭设后，需要对其进行调整和固定，确保外脚手架的水平和垂直度符合要求。
同时，要加固连接点，防止外脚手架在使用过程中出现位移或倾斜。
4. 使用和检查在外脚手架搭设完成后，工人可以开始在上面进行作业。
在使用外脚手架时，要注意遵守相关安全规定，佩戴好安全带，防止高空坠落事故发生。
同时，要定期对外脚手架进行检查和维护，确保其安全性和稳定性。
5. 拆除和清理外脚手架的使用完成后，需要及时拆除并清理现场。
拆除外脚手架时，要按照逆序进行，先将连接件和构件逐步卸除，然后再将各部分吊装下来。
清理现场时，要清除外脚手架残余物和材料，确保施工现场整洁。
结语外脚手架施工是建筑工程中不可或缺的一部分，合理的施工方案和操作流程能够提高工作效率和安全性。
施工人员在进行外脚手架施工时，应严格按照规定操作，保证施工过程顺利进行，减少安全事故的发生。
如此可提高施工质量，保障工人安全，推进工程进展。
脚手架施工方案的施工方案调整与修改要求介绍：脚手架是建筑施工中常见的设备，用于提供工人登高、悬挑作业等功能。
在施工过程中，脚手架的安全性和稳定性至关重要。
因此，制定合理的施工方案是保证脚手架安全有效运行的前提。
然而，施工现场常常会遇到各种复杂环境和特殊要求，这就需要对施工方案进行调整和修改，以确保脚手架能够适应不同的情况。
一、施工方案调整的原因1. 施工环境变化：施工现场的土壤条件、地貌、空气湿度等因素都会对脚手架的稳定性产生影响。
在遇到地质情况复杂或气候环境特殊的情况下，需要对施工方案进行调整。
2. 安全风险发现：施工过程中，存在安全隐患的情况需要立即进行调整。
如发现脚手架支撑不稳、结构受损等情况，需要及时调整施工方案，确保工人的人身安全。
3. 工作进程变化：施工过程中，工作进程可能会发生变化，需要对脚手架的布置和搭设进行调整。
例如，某一工序需要增加操作空间或者提高作业高度，就需要对施工方案进行相应调整。
二、施工方案调整的重要性1. 保证安全：脚手架是工人登高作业的重要保障，合理的施工方案能够确保脚手架安全可靠，减少施工事故发生的概率。
2. 提高效率：通过调整施工方案，可以优化脚手架的布置和搭设，提高作业效率，节省施工时间和成本。
3. 符合法律法规要求：根据相关法律法规的要求，脚手架的设计和施工必须符合标准和规范。
调整施工方案能够使脚手架符合相关要求，避免违法建设。
三、施工方案调整的具体要求1. 安全性认证：在调整施工方案之前，必须对调整后的方案进行安全性认证。
包括对脚手架结构、材料、连接方式等进行评估，确保其满足相关安全要求。
2. 设计审核：调整施工方案需要经过专业的设计审核。
设计师需要对调整后的方案进行全面分析和评估，确保方案的合理性和可行性。
3. 工人培训：调整后的施工方案需要与施工人员进行充分沟通，并进行相关的培训。
确保工人掌握使用新方案所需的技能和安全知识。
4. 施工监控：调整后的施工方案需要密切监控施工现场的情况。
外脚手架安全专项施工方案一、前言外脚手架是建筑工地上常见的一种临时性支撑结构，为施工人员提供工作和活动空间。
然而，外脚手架在施工过程中存在一定的安全隐患，因此制定外脚手架安全专项施工方案显得尤为重要。
二、安全责任1. 施工单位责任•施工单位必须派遣专职安全管理人员进行安全管理和监督。
•按时进行外脚手架的检查、维护和维修工作，确保安全使用。
2. 施工人员责任•只有经过培训合格的施工人员才能进入外脚手架工作。
•必须佩戴好安全帽、安全带等个人防护装备。
三、施工前准备1. 设计和搭建•外脚手架的搭建必须符合国家相关标准和规范要求，不得私自改动设计方案。
•搭建过程中应注意搭设完整性，确保外脚手架结构牢固。
2. 安全培训•所有参与外脚手架施工作业的人员必须接受安全教育和培训，了解施工安全规范。
四、施工过程安全措施1. 工作条件•确保外脚手架的工作面平整、无障碍。
•外脚手架上不得堆放杂物，保持通道畅通。
2. 安全操作•施工人员不得在外脚手架上横冲直撞，严禁奔跑和打闹。
•搬运材料时要注意平稳，避免摔倒伤人。
五、施工结束后1. 拆除与清理•完成施工后，应及时拆除外脚手架，避免长时间无人看管。
•清理施工现场，清除杂物和垃圾，确保外围环境清洁。
六、安全检查与监督施工现场应定期组织安全检查，发现隐患及时整改。
安全管理人员要密切监督施工过程，确保安全施工的顺利进行。
七、总结外脚手架施工是建筑工地不可缺少的一环，但安全问题必须放在首位。
通过制定外脚手架安全专项施工方案，能有效提高施工过程中的安全性，减少事故发生的可能性，保障施工人员和周围群众的生命财产安全。
希望各相关单位严格执行相关规定，共同促进施工安全文化的发展。
外脚手架施工方案一、工程概况本工程位于宜昌市梅子垭路，16#17#楼建筑面积约为26567.33M2，± 0.000相当于绝对高程120.3 米；18#19#楼建筑面积约为22275.54 M2，±0.000 相当于绝对标高114.300米；20#21#楼建筑面积约为26157.37 M2±0.000 相当于绝对标高109.60米；22#楼建筑面积约为12932.75 M2，±0.000 相当于绝对标高99.30 米；建筑层楼为：14#—15#楼30层，16#—19#楼32层，20#楼31层，21#楼32 层，22#楼18 层；结构形式为剪力墙结构；基础采用人工挖孔桩基础+局部墙下条形基础或独立基础。
建筑物总高度：16#17#楼97.45 米；18#19#楼97.45米；20#楼94.450米；22#楼97.450米。
二、架体布置形式根据工程平面形状，本工程一至四层或（一至六层）采用落地式钢管脚手架（搭设高度为11米或18 米），四或六层至屋面层采用悬挑式钢管脚手架两种形式相结合。
其中悬挑式钢管脚手架将采用三套114 （＞1.5m采用116）工字钢悬挑构件周转，每6层（18米）为一悬挑段。
三、材料：1、钢管：采用外径48mm,壁厚3.5mm的焊接钢管。
用于拉杆、大横杆和斜杆的钢管长度3~6m 为宜。
这样的长度一般重25kg 内适合人工操作。
用于小横杆的钢管长度以1.0~1.2m 为宜，以适用脚手架的宽度。
2、扣件：扣件是用以下三种形式：直角扣件，旋转扣件，对接扣件。
在施工时可以根据不同情况选择适当扣件，扣件材质必须可靠，扣件与钢管的贴合面必须严格整形，接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm,当开口处的最小距离应小于5mm。
3、脚手板：厚度不小于50m m,不得有腐烂材质。
四、搭设方法（采用密目网进行全封闭）（1）落地式钢管脚手架搭设：首先将四周基坑内素土回填夯实, 再用C20 砼浇筑地面, 使落地式外脚手架基础硬化、平整,并在离架体1m处设置300X 300的砖砌排水沟。
架体步距h=1.8m,立杆纵距la=1.5m，排距Lb = 0.9m，每根立杆下设置150X 150的木板垫。
（2）悬挑脚式脚手架采用114 （＞1.5m采用116）工字钢，其上搭设扣件式钢管双排外脚手架，步距h= 1.8m,立杆纵距La =1.5m,悬挑工字钢间距（等于立杆纵距）1.5m，外伸长度1.4m，内搁置长度为2.1m,在工字钢支点和内端砼（即边梁和框架梁中）预埋①25的锚环，以固定工字钢位置；在悬挑工字钢上一层框架边梁中预埋①16吊环，脚手架内侧立杆离墙距离0.3m，以固定钢丝绳（直径© 12）来悬拉工字钢端头；在工字钢相应位置焊100mm高的①12钢筋头，以限制钢管立杆的位移；脚手架外排立杆内侧满拉2000 目密目安全网，外侧在转角及中间每隔6 个立杆纵距搭设剪刀撑，连续设置。
拐角处在框梁挂上预埋吊环，采用钢丝绳斜拉脚手架卸载。
2、搭设程序：搭设顺序：作好搭设前的准备工作（锚筋的安置、工字钢的安装等）T放置纵向扫地杆T逐根竖立立杆，随即与纵向扫地杆扣牢T安装横向扫地杆，并与立杆或纵向扫地杆扣牢T安装第一步大横杆T安装第一步小横杆T安装第二步大横杆T安装第二步小横杆T安装第三、第四步大横杆和小横杆T 设置连墙杆T接立杆T加设剪刀撑铺脚手板T绑护身栏杆和挡脚板T挂安全网。
扫地杆的高度为离地面200mm大横杆每步的高度为1800mm在搭设一步高后进行立杆和大横杆的校正调直。
立杆用线锤校正其垂直度，大横杆后拉线调直并校正水平。
脚手板的铺设：脚手板每四层沿纵向满铺水平防护，结构施工时，模板拆除作业层砼结构施工（含砼浇筑施工）层外架脚手板沿纵向满铺，做到严密、牢固、铺稳铺实铺平，不得有500mm以上间隙。
离开墙面35cm严禁留长度为150mm的探头板、搭接铺设的脚手板，要求两块脚手板端头的搭接长度不小于400mm接头处必须在小横杆上。
五、构造要求：1、纵向水平杆的构造：（1）纵向水平杆设置在立杆内侧，其长度为3 跨；（2）纵向水平杆接长采用对接扣件连接。
2、相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不大于步距的1 ／3，立杆与横杆必须用直角扣件扣紧，不得隔步设置或遗漏，立杆的垂直度应大于架高的 1 ／300，并同时控制其绝对偏差，本栏不大于80mm。
3、大横杆：步距为1.8m,上下横杆的接头位置应错开，布置在不同的立杆纵距中与相近立杆的距离不大于纵距中的 1 ／3，同一排大横杆的水平偏差不大于该片脚手架总长度的1／250，且不大于50mm。
4、小横杆：贴近立杆布置搭于大横杆上并用直角扣件扣紧。
5、剪刀撑设置：（1 ）纵向剪刀撑：为了增强脚手架的纵向稳定性和整体性，在悬挑架体上沿架高连续设置剪刀撑。
在脚手架两端和转角处设置剪刀撑宽度取不小于四跨且不应小于6M斜杆与地面夹角45-60。
范围内，剪刀撑钢管搭接长度为1000mm 搭接处为3个扣点。
落地式架体在外侧立面两端各设置一道剪刀撑，由底至顶连续设置。
（2）横向支撑：因悬挑架高大于25，每片脚手架在其两端设置横向支撑，并于中间沿纵的每隔6 跨加设一道横向支撑。
6、连墙件：接二步三跨设置，垂直间距3.6m，水平间距4.5m, 上下错位布置。
在结构边梁上过中线位置预埋①48X 3.5的钢管，短钢管两端分别用直角扣件与预埋钢管及大横杆相连。
主节点处必须设置一根横向水平杆,用直角扣件连接且严禁拆除。
脚手架连墙件的布置：（1）靠近主节点设置,偏离主节点的距离不应大于150mm（2）从底层第一步纵向水平杆处开始设置（3）本工程将采用矩形布置（4）本工程由于高度在24m 以上,所以必须采用刚性连墙件与建筑物可靠连接（5）连墙件表面刷红色油漆。
8、护栏和挡脚板：在铺脚手架的操作层上必须设二道护栏和栏脚手板，上栏高度大于1.1m，挡脚板也可加一道低栏杆代替。
作业层脚手板应铺满、铺稳。
脚手板的铺设每间隔12m 应满铺一道，脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取150mm。
两块脚手板外伸长度的和为250mm;脚手板搭接平铺时，接头必须支在横向水平杆上，搭接长度应大于200mm。
其伸出横向水平杆的长度不应小于100mm。
脚手板四角用①1.2mm镀锌钢丝固定在小横杆上。
9、水平防护：脚手架外立面满挂密目安全网做全封闭，临街面采取硬质防护立面封闭。
架体内底层、施工层必须采取硬质水平防护，每隔两层且高度不超过10m 设水平安全网，操作层下设安全网。
安全网必须兜挂至建筑物结构。
六、脚手架拆除1 、拆除前的准备（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求; （2）设置好警戒区，并有专人负责警戒。
（3）应清除脚手架上杂物及地面障碍物。
2、拆除时的规定(1)拆除作业必须由上而下逐层进行，严禁上下同时作业；脚手架拆除顺序一般为脚手板—栏杆—剪刀撑—牵杠—横杆—立杆，按自上二而下先搭后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑先拆中间扣再拆两头扣，由中间操作人往下递杆子。
(2)连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2 步，如高差大于步，应增设连墙件加固。
(3)当脚手架拆至下部最后一根长立杆的高度(约6.5m )时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
(4)当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先加设连墙件及横向斜杆加固。
3、卸料时规定( 1)各构配件严禁抛至地面，拆下的杆件与零配件，应按类分堆( 零配件装入容器内) ，用吊车吊下，严禁高空抛掷。
(2)运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。
七、安全措施1、人员及材料要求( 1)搭设脚手架的施工人员须为经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）等考核合格的专业架子工，有登高架设特种作业上岗证。
（2）上岗人员应定期体检，合格方可持证上岗。
凡患有高血压，心脏病者不得上脚手架操作。
（3）搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
（4）进场钢管、扣件必须有产品合格证书和检验报告。
（5）搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
建立钢管、扣件的专用堆放场地，钢管、扣件按品种、规格分类堆放，堆放场地不得积水。
2、施工时的要求（1）脚手架搭拆前应有书面安全技术交底。
使用前必须经过验收（可分层、分段）合格后挂牌使用，并有验收签字手续；拆除时严格按安全技术操作规程要求进行。
（2）走人斜道（直上、三字型）坡度不得大于三分之一，设防滑条，两侧应设两道防护栏杆，斜道平台小于3 平方米，临边围脚手片防护，斜道纵向距外侧及横向两终端应设剪刀撑或设两道栏杆难以设斜道的，应采取其它有效措施。
（3）吊运脚手架、钢管等须用专用保险吊钩，严禁单点起吊，要准平衡，并严格控制脚手架上的施工荷载。
4）脚手架与主体结构连墙杆采用钢管，一端用扣件与主体结构预埋钢管扣件连接，另一端用扣件同立杆连接。
(5)脚手片必须满铺三步(包括操作层) ，绑扎牢固，脚手片铺设交接处要平整、牢固，无空头跳板。
(6)脚手架圭寸顶，里立杆应低于檐口0.5m,外立杆高出檐口1.5m。
( 7)施工班组应按专项方案施工不得擅自更改( 8)当有六级及六级以上大风和雨、雾、雪天气时应停止脚手架搭设与拆除作业。
( 9)承重支架搭设、验收、拆除必须按有关规定,搭设质量必须由质量检查部门验收。
质检部门应配力矩扳手一付。
( 10)脚手架每搭设三步, 由项目部质检部门检查验收, 有书面记录, 履行验收签字手续,验收合格后方继续搭设。
3、使用时的要求( 1 )在脚手架的使用期间要加强对钢管、扣件的检测和维修保养。
( 2)在脚手架的使用期间严禁拆除主节点处的纵、横向水平杆、扫地杆及连墙件。
不得在脚手架基础及相邻处进行挖掘作业, 否则应采取安全措施。
( 3)脚手架使用中,应定期检查杆件的设置的连接,连墙件、支撑、门洞桁架等的构造是否符合要求；地基是否有积水,底座是否有松动, 立杆是否悬空；扣件是否松动；脚手架的垂直度偏差；安全防护措施是否符合要求；是否超载。
( 4)严禁在脚手架上堆放钢管,木材及施工多余的物件等,以确保脚手架畅通及防止超载。
5)施工现场带电线路如无可靠的安全措施, 一律不准通过脚手架, 非电工不准擅自拉接电线和电器装置。
八、注意事项：1、搭设或拆除脚手架必须由有资质，取得特殊工种操作证经过专业培训架子工进行施工，施工前进行操作规章交底，操作时必须戴安全帽，挂安全带，穿防滑鞋。
