安全阀计算规定1. 应用范围1.1 本规定仅适用于化工生产装置中压力大于0.2MPa的压力容器上防超压用安全阀的设置和计算，不包括压力大于100MPa的超高压系统。

适用于化工生产装置中上述范围内的压力容器和管道所用安全阀；不适用于其它行业的压力容器上用的安全阀，如各类槽车、各类气瓶、锅炉系统、非金属材料容器，以及核工业、电力工业等。

1.2计算方法引自《工艺设计手册》 (Q/SPIDI 3PR04-3-1998)，使用本规定时，一般情况应根据本规定进行安全阀计算，复杂工况仍按《工艺设计手册》有关章节进行计算。

1.3 本规定提供了超压原因分析，使用本规定必须详细阅读该章节。

2. 计算规定的一般说明2.1安全阀适用于清洁、无颗粒、低粘度流体，凡必须安装泄压装置而又不适合安全阀的场所，应安装爆破片或安全阀与爆破片串联使用。

2.2 在工艺包设计阶段（PDP），应根据工艺装置的操作规范，按照本规定（见5.0章节），对本规定所列的每个工况进行分析，根据PDP的物流表，确定每个工况的排放量，填入安全阀数据表一。

2.3在基础设计阶段（BDP）和详细设计阶段（DDP），按照泄放量的计算书规定（见6.0章节），在安全阀数据表一的基础上，形成安全阀数据表二（数据汇总表）和安全阀数据表三。

安全阀数据表三作为条件提交有关专业。

3. 术语定义3．1 积聚（accumulation）：在安全阀泄放过程中，超过容器的最大允许工作压力的压力，用压力单位或百分数表示。

最大允许积聚由应用的操作规范和火灾事故制定。

3．2 背压（back pressure）：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

3．3 附加背压（superimposed back pressure）：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。

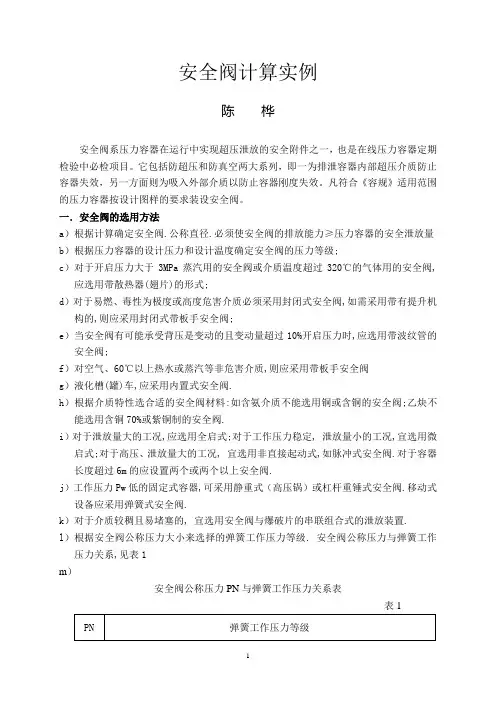

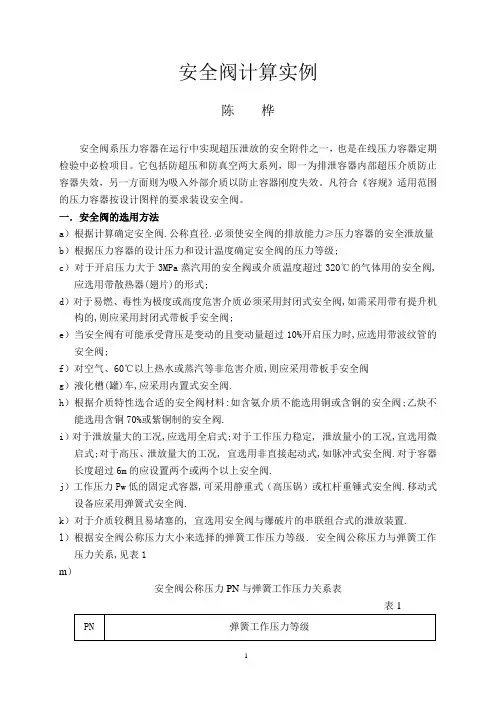

安全阀计算安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用方法a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级;c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式;d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀;e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀g）液化槽(罐)车,应采用内置式安全阀.h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀.i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀.j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀.k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置. l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表1m）安全阀公称压力PN与弹簧工作压力关系表安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出规定的气量。

安全阀计算与选型1. 确定确定安全阀类型安全阀类型根据卸放介质物性、卸放量确定安全阀类型。

2. 确定安全阀公称压力根据介质操作条件确定PN，选定弹簧工作压力级。

3. 安全阀安全阀计算计算3.1 由工艺计算软件（hysis,pro II,aspen）计算获得介质基本物性数据（比重ρ，分子量M，粘度μ，泄放量Gv，气体特性系数C，流量系数Kf，压缩系数Z，最高泄放压力Pm，泄放温度Ti，操作压力P 0，整定压力Ps）。

3.2 计算公式：安全阀的计算参照GB/T 12241-2005（它与ISO 4126 安全阀一般要求计算方法相同） 中的公式并依据实测额定排量系数来计算安全阀的额定排量，进而确定安全阀的口径，是比较可靠的计算方法。

具体计算公式见GB/T 12241-2005 6.3节/6.5节。

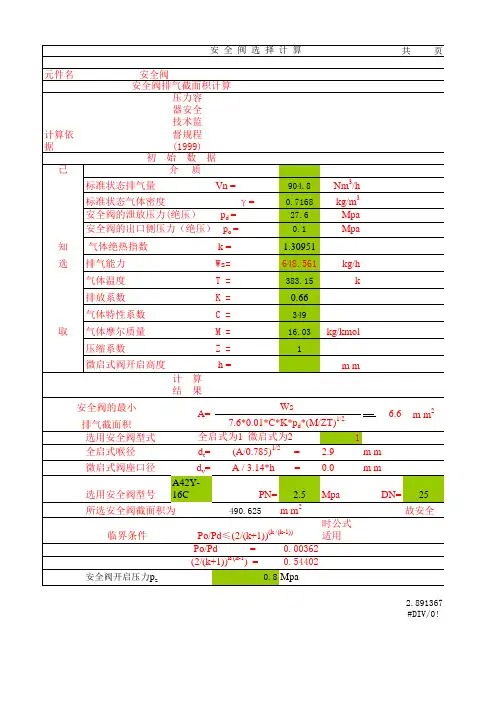

3.2.1 介质为气体或蒸汽1）临界流动下的理论排量计算在下列条件下达到临界流动： 临界流动下的理论排量计算公式：2）亚临界流动下的理论排量计算：在下列条件下达到亚临界流动： 亚临界流动下的理论排量计算公式：3）Excel 表格计算安全阀卸放面积A 0（作者Huang WenJia）3.3 将必须的介质物性数据编入Excel 表格，并在安全阀卸放面积栏编好计算公式（见安全阀计算excel 表格）。

安全阀安全阀的选用与的选用与的选用与计算实例计算实例计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用安全阀的选用 1. 1. 安全阀安全阀安全阀各种参数的确定各种参数的确定各种参数的确定 a）确定安全阀公称压力。

根据阀门材料、工作温度和最大工作压力选定公称压力。

b) 确定安全阀的工作压力等级。

在安全阀的铭牌上，一般应标记有该阀用于某种条件（压力、温度）下的额定排量，但实际的使用条件往往与铭牌上的条件不完全相同，这就需要对安全阀的排量进行换算或重量重新计算。

绝大多数压力容器使用的安全阀，排放气体时，气体流速都处于临界状态。

安全阀的排量即可按临界流量公式计算，即：临界条件d P P 0≤112-⎪⎭⎫ ⎝⎛+k k kWtg =ZTM A CP d 10 kg /h （按照GB/T12241-2005） 式中：W tg ------安全阀的理论排放能力, kg/h ；（理论排量Wtg ＝实际排放量/排放系数）C--------气体特性系数 （GB150与GB/T12241不同）P d -------实际排放压力（绝压）, MPa ；Po-------安全阀的出口侧压力（绝压），MPa ；M-------气体摩尔质量, kg/mol ；T--------气体的温度，K ；Z--------气体在操作温度压力下的压缩系数。

k--------气体绝热指数（理想气体而言k=C P /C V ）A--------安全阀流道面积, mm 2;对于全启式安全阀，即为阀座喉径的截面积，2/4oA d π=；对于微启式安全阀即为 阀座口上的环形间隙面积；平面形密封o A d h π=，锥形密封sin o A d h πϕ=。

式中：ϕ——锥形密封面的半锥角；o d ——安全阀座喉径，mm ；h ——阀瓣开启高度，mm 。

开启高度h 根据阀的设计或实际测定的数据。

无数据时，有调节圈的，取/20o h d =；无调节圈的，取/40o h d =。

在常温及压力不太高的情况下，真实气体与理想气体的差异不大，可取压缩系数Z=1。

而一般常用的原子，如空气、氧气、氮气、氢气及一氧化碳等，绝热指数k 均约为1.4。

因此工作介质为双原子气体的中低压安全阀，可用Z=1，C=2.7（k=1.4）之值代入（9.2.1）式，即可得简化的安全阀排量计算公式：Wtg =T M A P d 27 kg /h例1：公称通径D N =50mm ，具有调节圈的微启式安全阀用于排气压力（表压）为p=1.5MPa ，温度为50℃的空气贮罐，试计算其排量。

安全阀计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用方法a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级;c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式;d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀;e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀g）液化槽(罐)车,应采用内置式安全阀.h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀.i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀. j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀.k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置.l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表1m）安全阀公称压力PN与弹簧工作压力关系表表1PN弹簧工作压力等级1.60.06～0.1>0.12>0.16～0.25>0.25～0.4>0.4～0.5>0.5～0.6>0.6～0.8>0.8～1.0>1.0～1.3>1.3～1.62.5>1.3～1.6>1.6～2.0>2.0～2.5只能用于大于1.3MP6.4->1.3～1.6>1.6～2.0>2.0～2.5>2.5～3.2>3.2～4.0>4.0～6.4只能用于大于1.3MPa10>4～5>5～6.4>6.4～8>8～10只能用于大于4.0MPa安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出规定的气量。

安全阀计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用方法a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级;c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式;d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀;e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀g）液化槽(罐)车,应采用内置式安全阀.h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀.i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀.j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀.k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置. l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表1m）安全阀公称压力PN与弹簧工作压力关系表安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出规定的气量。

安全阀额定排量计算安全阀额定排量计算一、介质为液体（参照GB12241-89标准）式中Wt--安全阀的理论排量，Kg/h A--流道面积，mm2 ρ--介质密度，Kg/ mm3（如水ρ=1000 Kg/ mm3）△P--阀门前后压差，△P=Pp·Pb，Mpa Pp--排放压力，Mpa（绝对压力）Pb--阀门出口侧压力，Mpa(对空排放时Pb为0)二、介质为蒸汽（参照《蒸汽锅炉安全监察规程》式中K--排放系统，对微启式安全阀C=0.2。

全启式安全阀C=0.7 M--气体分子量（如空气M=29，甲烷M=16）Z--气体在操作温度下的压缩系数，（如空气在常温，压力为1.6Mpa下Z=0.99，压力为10Mpa下Z=0.95）T--气体的温度，K（T=273+摄氏度）三、介质为气体（参照GB12241-89标准）Wt=CA（10.2P+1）式中C--排放系统，对微启式安全阀C=0.085。

全启式安全阀C=0.235 P--安全阀入口处压力，Mpa K--蒸汽比容修正系数，一般取K=1 A--流道面积，mm2密封性要求（依据GB12243-89）安全阀类型流道直径(mm)最大允许泄漏率，气泡数/min(试验介质：空气或其它气体) 公称压力PN,Mpa< 10 ≥ 10一般安全阀< 20 40 60≥ 2020 30背压平衡安全阀< 20 50 75≥ 2030 45注：1. 进行蒸汽安全阀密封试验时，用目视或听音的方法检查阀的出口端，如未发现泄漏现象，则认为密封性合格。

2. 进行水或其它液体用安全阀密封试验时，在规定的试验持续时间2分钟内，其密封面处不应有流淌的水珠。

安全阀各个工况计算各种事故工况下全阀泄放量的计算1、阀门误关闭a 、出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。
