安全阀计算与选型

安全阀计算与选型安全阀是一种重要的安全装置，用于保护设备和系统免受过高压力的损坏。

安全阀计算与选型是安装和运行安全阀之前必须进行的一项任务，以下是关于安全阀计算与选型的详细介绍。

1.安全阀计算安全阀的计算是为了确定安全阀的工作参数，确保其能够在额定条件下正常工作。

主要的计算参数包括：-流量：根据设备或系统的最大流量及规定的安全系数，计算出安全阀的额定流量。

一般采用公式：Q=K*A*√Δp，其中Q为流量，K为流量系数，A为阀门流通面积，Δp为安全阀入口和出口端的压力差。

-座密封面积：座密封面积的选择取决于流量和压力，应使其能够满足流量要求同时提供足够的座密封力。

-开启压力：根据设备或系统的最大工作压力，确定安全阀的开启压力。

开启压力一般取最大工作压力的110%到120%之间。

-排气面积：为了能够及时排除流体，减少因压力波动引起的危险，需要确定安全阀的排气面积。

-安全系数：确定安全阀的工作压力和流量时，都需要考虑安全系数。

一般来说，安全阀的开启压力应该小于工作压力的110%到120%，流量应有一定的安全系数。

2.安全阀选型安全阀的选型是根据计算结果和实际需求，在市场上选择合适的安全阀产品。

选择安全阀时需要考虑以下几个方面：-压力等级：根据设备或系统的工作压力范围选择相应的安全阀压力等级。

安全阀的压力等级应大于工作压力，以保证其可靠性和安全性。

-阀体材质：根据介质的性质和工作条件选择安全阀的阀体材质。

一般常见的材质包括铜合金、不锈钢、铸铁等。

-阀门类型：根据介质性质和工作条件选择阀门类型，包括弹簧式安全阀、先导式安全阀、座式安全阀等。

其中，先导式安全阀适用于高压差和高流量条件下。

-排气方式：根据工作要求和排气条件选择安全阀的排气方式，有侧排气、顶排气等。

-产品质量和认证：选择具备高质量和可靠性的安全阀产品，最好选择符合国际或行业相关认证标准的产品。

3.详细设计和安装在安全阀计算和选型完成后，需要进行详细的设计和安装。

安全阀的设计及选型一、安全阀的基本概念安全阀是一种与压力容器、管道、锅炉等相关的设备，当压力超过规定值时，能够自动开启并排放相应的压力以保障被保护的设备的安全。

在很多工业领域中，安全阀都是不可或缺的。

例如，在石油化工、钢铁、电力、航空航天等行业，安全阀对于安全生产起着重要的作用。

安全阀的机构常见有弹簧式、重锤式和液压式三种。

其中，弹簧式安全阀的最大特点是结构简单，易于维护和更换。

重锤式安全阀则通过重锤的作用，利用重力低于弹簧力的特点实现开启。

液压式安全阀的开启则是由液体的压力实现的。

该三种机构中，弹簧式安全阀用的最广泛，因此本文以弹簧式安全阀为例讲解其设计及选型。

二、安全阀的设计1. 弹簧的选用在弹簧式安全阀的设计中，弹簧是一个至关重要的部件。

正确选择合适的弹簧，能够确保安全阀的开启压力在规定范围内，保障被保护设备的安全运行。

在纯粹的安全阀设计中，弹簧的选取通常采用试算法。

按照试算结果选择弹簧后，要进行试制和试验以验证结果的正确性。

并且在弹簧的选取中，还要考虑弹簧的寿命和工作温度等因素。

如果是在改造安全阀或更换弹簧的情况下，应先了解设备的工作条件和特点等相关参数，再根据弹簧的特性进行选择，避免对被保护设备造成不良影响。

2. 排放容积的计算在设计安全阀时，要考虑到排放容积的大小。

排放容积是指在安全阀开启后，放出的介质所需要的空间。

如果排放容积太小，则在安全阀开启后，介质排放不畅或无法排放，会对设备造成较大的损害。

在计算排放容积时，应根据设备的特点和工况条件进行综合分析计算，以确保安全阀按照要求工作。

具体方法有使用计算公式或进行数值模拟等。

3. 设计弹簧腔设计弹簧腔时，应根据弹簧的选用和计算排放容积确定弹簧腔的尺寸。

一般来说，弹簧腔的尺寸不得过小，否则会影响弹簧的弹性，使安全阀开启压力偏低。

在设计弹簧腔时，还要考虑弹簧腔的通气条件。

弹簧腔通气不良，会影响安全阀的正常工作，增大设备的安全风险。

因此，在设计时要充分考虑弹簧腔的通气条件，保证其通气自由。

安全阀计算、选型与设置规定1总则1.1 目的在石油化工生产过程中，为了防止由于生产事故等造成生产系统压力超过设备和管道的设计压力而发生爆炸事故，应在设备或管道上设置安全阀。

安全阀为一种自动阀门。

它不借助任何外力，而是利用介质本身的力来排出额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，阀门再行关闭并阻止介质继续流出。

在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。

按照国际惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的，所以有关这方面的内容列入附录中。

1.2 适用范围本规定仅适用于石油化工装置及系统的安全阀选用设计。

不适用于其它行业。

对于安全阀的描述在国际上多遵循美国的ASME标准，在该标准中“安全阀”指仅用于蒸汽或气体工况的泄压设施，而用“安全泄压阀”表示包含安全阀、泄压阀、安全泄压阀在内的全部泄压设施。

由于历史的原因，在我国是用“安全阀”代表了ASME的安全泄压阀的含义。

本规定仍按现行的国家标准来命名，以安全阀代表ASME的安全泄压阀的全部含义，不再区分安全阀、泄压阀、安全泄压阀。

术语、符号2.1 安全阀几何尺寸特性2.1.1实际排放面积（排放面积）(The actual discharge area) 实际排放面积是实际测定的决定阀门流量的最小净面积。

对微启式安全阀即为帘面积；对全启式安全阀即为喷嘴面积。

2.1.2帘面积(The curtain area) 帘面积是当阀瓣在阀座上升起时，在其密封面之间形成的圆柱形或圆锥形通道的面积。

2.1.3喷嘴面积(The nozzle area) 也称喷嘴喉部面积，是指喷嘴的最小横截面积。

2.1.4入口尺寸(The inlet size) 除特别说明外，均指安全阀进口的公称管道尺寸。

2.1.5出口尺寸(The outlet size) 除特别说明外，均指安全阀出口的公称管道尺寸。

2.1.6开启高度(lift) 是当安全阀排放时，阀瓣离开关闭位置的实际升程。

安全阀的选型计算与设置规定安全阀是一种用于保护压力容器和管道系统不超过允许压力的装置。

安全阀的选型、计算和设置是确保装置正常运行和安全操作的关键。

1.安全阀的选型：选择合适的安全阀需要考虑以下因素：-工作压力：安全阀的额定压力必须大于或等于工作压力。

-流量：根据流体在压力释放时的需求，选择合适的安全阀口径。

-温度：根据流体的温度选择适当的材料和阀芯结构。

-流体性质：根据不同的流体性质选择适当的材料，如液态、气态或腐蚀性流体。

2.安全阀的计算：安全阀的计算主要包括以下几个方面：-弹簧选择：根据安全阀的工作压力和弹簧的特性曲线，选择合适的弹簧。

-泄露流量计算：根据流体在压力释放时的需求，计算出需要泄露的流量。

-冲击压力计算：计算流体在压力释放时产生的冲击压力，选择合适的安全阀结构和材料来抵抗冲击压力。

3.安全阀的设置规定：根据不同国家和地区的标准和规范，设置安全阀需要满足以下要求：-安装位置：安全阀应设置在压力容器或管道系统的高压部分，使其能及时响应并释放压力。

-排放方向：安全阀的排放方向应指向安全区域，远离人员和设备。

-固定方式：安全阀应牢固固定在安装位置上，以防止振动或其他因素导致安全阀脱落或破坏。

-调整和维护：安全阀应定期检查和维护，确保其正常运行和可靠性。

总之，安全阀的选型、计算和设置规定是确保装置安全操作的重要环节。

正确选择合适的安全阀，进行计算和设置，能够保证装置在超压情况下能够及时响应，释放压力，保护人员和设备的安全。

同时，也需要按照规范要求进行定期检查和维护，确保安全阀的正常运行和可靠性。

2024年安全阀分类和参数选型方法详解摘要：在工业生产过程中，安全阀起到了至关重要的作用，它能够有效地保护设备和人员的安全。

然而，在不同的工作环境和条件下，对安全阀的分类和参数选型也有一定的要求。

本文将详细介绍2024年安全阀的分类和参数选型方法。

关键词：安全阀、分类、参数选型一、安全阀的分类根据不同的工作原理和结构特点，安全阀可以分为以下几类：1. 螺旋弹簧式安全阀：这种安全阀通过调节螺旋弹簧的紧度来控制阀门的开启和关闭。

它通常应用于低压系统中，具有体积小、重量轻、启闭灵敏等特点。

2. 调节式安全阀：这种安全阀通过调节阀门的开度来控制流体的流量和压力。

它通常应用于高压系统中，具有阀门开启范围广、稳定性好等特点。

3. 弹簧式安全阀：这种安全阀通过弹簧的压力来控制阀门的开启和关闭。

它通常应用于中压系统中，具有灵敏度高、阀门启闭速度快等特点。

4. 载荷式安全阀：这种安全阀通过调节活塞的负荷来控制阀门的开启和关闭。

它通常应用于高温高压的工作环境中，具有耐高温、耐腐蚀等特点。

二、安全阀参数选型方法在选型安全阀时，需要考虑到以下几个参数：1. 额定压力：安全阀的额定压力是指在规定的工作条件下，安全阀能够正常工作的最大压力。

根据实际工作环境和设备的要求，选取适当的额定压力。

2. 流量系数：安全阀的流量系数是指在规定的工作条件下，单位时间内通过阀门的流体体积。

根据工作环境和设备的要求，选取适当的流量系数，以确保流体能够顺利流出。

3. 开启压力：安全阀的开启压力是指在规定的工作条件下，阀门开始开启的最小压力。

根据实际情况，选取适当的开启压力，以保证设备的安全运行。

4. 关闭压力：安全阀的关闭压力是指在规定的工作条件下，阀门完全关闭的最大压力。

根据实际情况，选取适当的关闭压力，以防止流体泄漏。

5. 材料选择：安全阀的材料选择是十分重要的，需要考虑到工作环境的温度、压力和介质等因素。

选取合适的材料，以确保安全阀具有良好的耐腐蚀性和耐磨性。

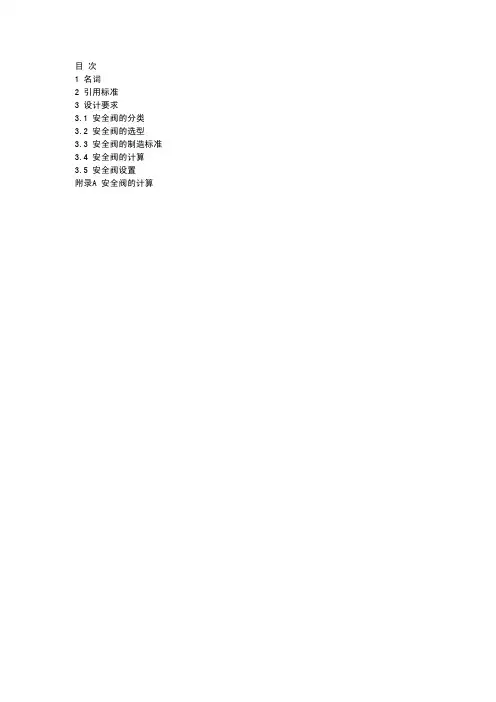

目 次1 名词2 引用标准3 设计要求3.1 安全阀的分类3.2 安全阀的选型3.3 安全阀的制造标准 3.4 安全阀的计算3.5 安全阀设置附录A 安全阀的计算1 名词1.1 安全阀由弹簧作用或由导阀控制的安全阀。

当入口处静压超过设定压力时，阀瓣上升以泄放被保护系统的超压，当压力降至回座压力时，可以自动关闭的安全泄放阀。

1.2 导阀控制主阀动作的辅助压力泄放阀。

1.3 全启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣迅速上升至最大高度，最大限度地排除超压的物料。

一般用于可压缩流体。

阀瓣的最大上升高度不小于喉径的1/4。

1.4 微启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣位置随入口压力的升高而成比列的升高，最大限度地减少应排出的物料。

一般用于不可压缩流体。

阀瓣的最大上升高度不小于喉径的1/40～1/20。

1.5 弹簧式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，其动作特性受背压的影响。

1.6 背压平衡式安全阀由弹簧作用的安全阀。

其设定压力由弹簧控制，用活塞或波纹管减少背压对其动作性能的影响。

1.7 导阀式安全阀由导阀控制的安全阀。

其设定压力由弹簧控制，其动作性能基本上不受背压的影响。

当导阀失灵时，主阀仍能在不超过泄放压力时自动开启，并排出全部额定泄放量。

1.8 主安全阀安全阀是被保护系统的主要安全泄放装置，其泄放面积是基于最大可能事故工况下的泄放量。

1.9 辅助安全阀辅助安全阀（有时多于一个）是主安全阀的辅助装置，提供除主安全阀以外的附加泄放面积。

用于非最大可能事故工况下的超压泄放。

1.10 实际排放面积流体经过安全阀的最小流通面积。

1.11 有效泄放面积（最小泄放面积）用公式或图表计算的泄放面积。

有效泄放面积要小于实际泄放面积。

1.12 喉径面积安全阀喷嘴中最小直径的面积。

1.13 环隙面积安全阀的阀瓣与阀座之间的圆柱形面积。

1.14 最大工作压力系指容器在正常工作情况下容器顶部可能达到的最大压力。

2024年安全阀的正确使用、选型和定压安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。

当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。

由此可见安全阀在承压设备安全运行中起着很重要的作用。

笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。

在此笔者经过十几年的工作经验谈谈自己的看法。

一、安全阀的选型1、小型汽水两用锅炉不得采用弹簧式安全阀根据小型和常压热水锅炉安全监察规程规定应当采用水封式安全装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m 且只允许负偏差，也可选用静重式安全阀。

2、蒸汽锅炉应选用弹簧全启式安全阀大家知道，微启式安全阀的开启高度与压力的大小成比例，开启的动作缓慢，它的开启高度只是全启式安全阀的六到十分之一，如果在压力突然升高的情况下不能快速释放蒸汽，因而不能快速降压，这样很容易造成危险。

3、盛装有毒、易燃或介质昂贵的压力容器应选用封闭式安全阀安全阀在运行中泄漏或动作时，由于安全阀外部不封闭，内部零件之间存在微小间隙的结构特点介质除通过排放管排放外，少量的介质会通过零件之间的微小间隙泄漏出事，这不仅造成了浪费又容易发生事故。

二、安全阀的工作压力与设备工况不相适应安全阀的各种规格性能与一定的工作范围相关联的，具有相关的灵敏度和可靠性。

每一只安全阀都备一定的工作压力级，也就是说在一定的工作范围内才能正常工作。

如果说此定压力不在压力级范围之内，安全阀将不可能调到规定的开启压力，即使调到规定的开启压力安全阀也不可能正常工作。

三、安装方面的问题1、安全阀的排放管出口高于安全阀的排放口从而排放管内积水，导致了安全阀锈蚀而产生泄漏。

2、安全阀的排放管未接到安全地点，安全阀的排放管正对着马路和行人，一旦安全阀泄压将会烫伤行人带来事故急患。

安全阀的选用和计算规定安全阀是保护设备及管道系统的重要部件，其主要作用是在管道及设备压力超过一定限制时，通过自动开启、告警等方式保障设备及管道系统安全稳定运行。

然而，为了确保安全阀的正常运行及其对设备的完整性保护，我们需要对安全阀的选用和计算规定有一定的了解。

一、安全阀的选用1、根据适用对象的不同，安全阀可以分为蒸汽安全阀、气体安全阀、液体安全阀及混合状态安全阀等多种型号。

因此，在选择安全阀之前，需要明确管道及设备要保护的介质种类、流量大小、操作温度、压力等参数，以确定所需要的安全阀型号。

2、从使用场景的不同可将安全阀分为低、中、高压级别。

在选择时，需要根据管路系统的压力以及运行状态综合考虑，选择与之相应的压力级别的安全阀。

3、从结构上可将安全阀分为弹簧式、气动式、减压式、闭锁式等多种类型。

在选择时需要结合所需要的工作原理、维护及保养要求、外形尺寸等因素进行综合比较。

4、在安全阀选型时，需要保证安全阀的技术参数满足相关规定和要求。

如安全阀的排放容积、额定流量、设定压力、工作温度范围，以及其所需调整维护和保养成本等因素应考虑在内，以确保安全阀的可靠工作。

二、安全阀的计算规定1、额定流量计算：安全阀额定流量是指在其完全开启的情况下，安全阀通过的有效流量。

计算时需要根据介质的物理特性、经验公式、实验室测试等方式进行综合计算，以确定安全阀的额定流量值。

2、设置压力计算：设置压力也称为开启压力或断开压力，是指安全阀开启时的压力值。

在计算时需要考虑介质的密度、运动方向、流量等因素，并结合系统设备的技术参数和需求进行综合计算。

3、校验方法：校验是指对已设置好的安全阀进行的实际检查，以检验其性能是否符合要求。

校验时需要根据安全阀的类型和规格，利用标准校验设备或经验公式进行综合检测，以确认其性能符合要求。

总之，安全阀的选用和计算是一项比较重要的工作，需要综合考虑众多因素，如管道系统的使用环境、介质物理特性、操作需求等，以确保其对设备的安全稳定运行作出积极而可靠的贡献。
