触摸屏控制实验

触摸屏实验报告一、实验目的本次触摸屏实验的主要目的是深入了解触摸屏的工作原理、性能特点以及应用场景，并通过实际操作和测试，掌握触摸屏的基本使用方法和相关技术参数的测量。

二、实验设备1、触摸屏实验装置一套，包括触摸屏、控制器、数据线等。

2、电脑一台，用于运行测试软件和数据处理。

3、测量工具，如游标卡尺、万用表等。

三、实验原理触摸屏是一种可接收触头等输入讯号的感应式液晶显示装置。

从技术原理来区别触摸屏，可分为五个基本种类：电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏和近场成像技术触摸屏。

电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层（ITO 膜），上面再盖有一层外表面硬化处理、光滑防刮的塑料层。

它的工作原理是通过压力使上下两层导电层在触摸点位置接触，从而实现触摸位置的检测。

电容触摸屏是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层 ITO（纳米铟锡金属氧化物），最外层是一薄层矽土玻璃保护层，夹层 ITO 涂层作为工作面，四个角上引出四个电极，内层 ITO 为屏蔽层以保证良好的工作环境。

当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。

这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。

四、实验步骤1、连接设备将触摸屏实验装置与电脑正确连接，确保数据线连接牢固，设备电源正常接通。

2、安装驱动和测试软件在电脑上安装触摸屏的驱动程序，并运行相应的测试软件。

3、校准触摸屏按照测试软件的提示，进行触摸屏的校准操作，以确保触摸位置的准确性。

4、进行触摸测试使用手指或专用的触摸笔在触摸屏上进行点击、滑动、缩放等操作，观察触摸屏的响应情况，并记录相关数据。

触摸屏控制实验设计报告一、实验目的：本实验旨在探究触摸屏控制的原理和方法，通过搭建触摸屏控制系统、设计相应的控制算法，实现对指定目标的精确控制。

通过该实验，能够深入了解触摸屏控制技术的应用、特点以及优缺点，提高对触摸屏控制系统设计的理解和能力。

二、实验原理：触摸屏控制利用电容触摸屏的测量原理，通过在触摸屏表面均匀布置的电容传感器，测量触摸物体（例如手指）在触摸屏表面的电容变化，从而获得触摸物体的坐标信息。

电容传感器是由两层导电层和介电层构成，当触摸物体靠近时，电容传感器之间的电容值会发生变化，通过测量这种电容变化，可以确定触摸位置。

触摸屏控制是一种简单、直观、灵敏的人机交互方式。

三、实验内容和步骤：1.搭建触摸屏控制系统：根据所提供的材料和实验装置，组装并搭建一个简单的触摸屏控制系统。

2.设计控制算法：根据实验要求，设计相应的触摸屏控制算法，实现对指定目标的精确控制。

可以根据需要选择适合的控制算法，例如PID控制算法。

3.进行实验测量：使用触摸屏控制系统进行实验测量。

在实验中，可以模拟不同的控制场景和操作要求，比如在屏幕上模拟运动目标，观察控制系统的响应情况。

4.数据分析和结果展示：根据实验测量结果，进行数据分析，评估实验设计的合理性和控制算法的性能。

可以通过图表等方式展示实验结果，以便更好地理解实验现象和结果。

四、实验设备和材料：1.触摸屏控制装置（包括触摸屏模块、控制器等）2.电源适配器（用于为控制装置供电）3.电脑或单片机（用于与控制装置进行通信）4.数据线和连接线（用于连接各部分设备）5.相关软件和工具（用于实验配置和数据处理）五、实验安全注意事项：1.实验过程中注意触摸屏和相关设备的正确使用和操作，避免操作错误导致的设备损坏或人身伤害。

2.在实验过程中注意电源使用的安全性，避免电源过压或过流等问题。

3.实验过程中保持实验场所的整洁和安全，防止发生安全事故。

六、实验预期结果：通过本实验，预期可以实现以下结果：1.成功搭建触摸屏控制系统，实现对指定目标的精确控制。

触摸屏实验报告（一）引言：触摸屏作为一种常见的人机交互设备，已经广泛应用于各种电子产品中。

本文将对触摸屏技术的原理、分类、应用以及实验结果进行详细介绍和分析。

概述：触摸屏是一种基于感应和响应原理的人机交互设备，通过用户的触摸操作实现对电子产品的控制。

本文将从触摸屏的工作原理开始，介绍其分类、应用以及在实验中的应用结果。

正文：一、触摸屏的工作原理1. 电容式触摸屏的原理2. 电阻式触摸屏的原理3. 表面声波触摸屏的原理4. 负压传感器触摸屏的原理5. 其他类型触摸屏的原理二、触摸屏的分类1. 按触摸方式分类：电容式触摸屏、电阻式触摸屏、表面声波触摸屏等2. 按触摸点个数分类：单点触摸屏、多点触摸屏3. 按材质分类：玻璃触摸屏、塑胶触摸屏4. 按尺寸分类：小尺寸触摸屏、大尺寸触摸屏5. 按应用场景分类：手机触摸屏、平板电脑触摸屏、工控触摸屏等三、触摸屏的应用1. 智能手机和平板电脑2. 数字广告牌和信息亭3. 工控设备和仪器仪表4. 汽车导航和多媒体娱乐系统5. 其他领域的应用案例四、触摸屏实验设计和结果1. 实验目的和背景2. 实验设备和材料3. 实验步骤和方法4. 实验数据的采集和分析5. 结果和讨论五、总结通过本文的介绍和分析，我们可以了解触摸屏的工作原理、分类以及在不同领域的应用。

同时，通过实验结果的分析，可以进一步探讨触摸屏的性能和优化方法，为今后的研究和应用提供参考。

以上是关于触摸屏的实验报告（一）的概述和正文内容，该报告详细介绍了触摸屏的工作原理、分类、应用以及实验结果。

通过对触摸屏的深入研究和实验验证，可以为触摸屏技术的进一步发展和应用提供基础和指导。

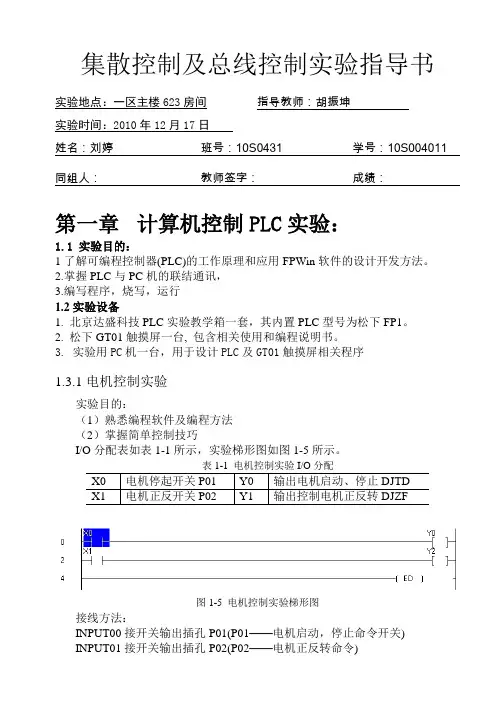

集散控制及总线控制实验指导书实验地点：一区主楼623房间指导教师：胡振坤实验时间：2010年12月17日姓名：刘婷班号：10S0431 学号：10S004011 同组人：教师签字：成绩：第一章计算机控制PLC实验：1.1 实验目的：1了解可编程控制器(PLC)的工作原理和应用FPWin软件的设计开发方法。

2.掌握PLC与PC机的联结通讯，3.编写程序，烧写，运行1.2实验设备1. 北京达盛科技PLC实验教学箱一套，其内置PLC型号为松下FP1。

2. 松下GT01触摸屏一台, 包含相关使用和编程说明书。

3. 实验用PC机一台，用于设计PLC及GT01触摸屏相关程序1.3.1电机控制实验实验目的：（1）熟悉编程软件及编程方法（2）掌握简单控制技巧I/O分配表如表1-1所示，实验梯形图如图1-5所示。

表1-1 电机控制实验I/O分配图1-5 电机控制实验梯形图接线方法：INPUT00接开关输出插孔P01(P01——电机启动，停止命令开关)INPUT01接开关输出插孔P02(P02——电机正反转命令)OUTPUT00接电机启动，停止控制DJTDOUTPUT01接电机正反转控制DJZF转。

同时按下P01,P02转盘逆时针转动。

1.3.2混料罐实验实验目的：（1）掌握PLC编程原理及方法（2）掌握也为控制技巧（3）了解传感器原理及使用方法实验内容：使用数字量输入，输出控制混料罐液位。

I/O分配如表1-2所示，实验梯形图如图1-6所示。

接线方法：INPUT00接高液位报警HLS1INPUT01接中液位报警HLS2INPUT02接低液位报警HLS3OUTPUT00接HL1(表示进料泵1)OUTPUT01接HL2(表示进料泵2)OUTPUT02接HL4(表示混料泵)OUTPUT03接HL3(表示出料泵)表1-2 混料罐实验I/O分配图1-6 混料罐实验梯形图实验结果：进料泵开，低液位报警，出料泵HL3关，进料泵HL1开；中液位报警，进料泵HL1关，进料泵HL2开；高液位报警，进料泵HL2关，混料泵HL4开；3S后，混料泵HL4关，出料泵HL3开第二章：触摸屏控制电机2.1实验目的：1.掌握使用GTWin2.72开发GT01触摸屏应用程序的方法。
