AV系列主机可编程控制器接口说明：COMPUTER/PANEL/TAOUCH（9针头母头）：3脚为232的RXD, 2脚为TXD,5脚为GND.RS232 1，2（9针头公头）：2脚为RXD,3脚为TXD,5脚为GND.NET接口：带灯标准网络RJ45接口AV系列控制主机通讯控制协议波特率：9600数据：8 BITS奇偶：无停止位： 1 BIT=====================================================================【开系统】3B 00 01 01 00 A0 07 0D【关系统】3B 00 01 00 00 A1 07 0D【强电控制】继电器开关停电动幕B0 B1 B2 3B 00 04 01 00 B0 00 0D3B 00 04 01 00 B1 00 0D3B 00 04 01 00 B2 00 0D投影机电源52 53 3B 00 03 00 00 52 00 0D3B 00 03 00 00 53 00 0D功放电源84 85 3B 00 04 01 00 84 00 0D3B 00 04 01 00 85 00 0D电脑开/关8C 8D 3B 00 04 01 00 8C 00 0D3B 00 04 01 00 8D 00 0D 网络接口通3B 00 04 01 00 86 00 0D网络接口断3B 00 04 01 00 87 00 0D【信号切换 (输入,输出通道切换法) 】：VGA3B 00 09 01 XX YY 07 0DAV3B 00 09 02 XX YY 07 0DV(主输出)3B 00 09 03 XX YY 07 0DA(主输出)3B 00 09 04 XX YY 07 0D（XX 输入通道）VGA信号01—VGA INPUT1 02-VGA INPUT2 03-VGA INPUT304-VGA INPUT4 05-VGA INPUT5音视频信号01-INPUT AV1 02-INPUT AV2 03-INPUT AV304-INPUT AV4 05-INPUT AV5 06-INPUT AV6（YY 输出通道）VGA信号01-OUTPUT1 02-OUTPUT2 03-OUTPUT3视频信号01-OUTPUT1 02-OUTPUT2 03-OUTPUT3【音量控制】：3B 00 0B YY XX AA 00 0DYY=1-4 分别为第一输出通道，第二输出通道，第三输出通道第四话筒通道XX=1-3 1加，2减，3预置AA为预置值（0-20）预置值等于0为静音【红外控制】：红外通道切换3B 00 0A 00 XX XX 00 0D （XX=[01-04]4通道）红外键码使用3B 00 03 AA BB CC 00 0DAA BB 为0时,默认当前设备AA 为(01-04设备码时)为指定设备码BB 为0时,为指定设备红外通道,非0可指定通道 1-4 或组和值（1，2，4，8）CC 为键码（1-40）键码编码键码编码红外1 01 红外16 10红外2 02 红外17 11红外3 03 红外18 12红外4 04 红外19 13红外5 05 红外20 14红外6 06 红外21 15红外7 07 红外22 16红外8 08 红外23 17红外9 09 红外24 18红外10 0A 红外25 19红外11 0B 红外26 1A红外12 0C 红外27 1B红外13 0D 红外28 1C红外14 0E 。

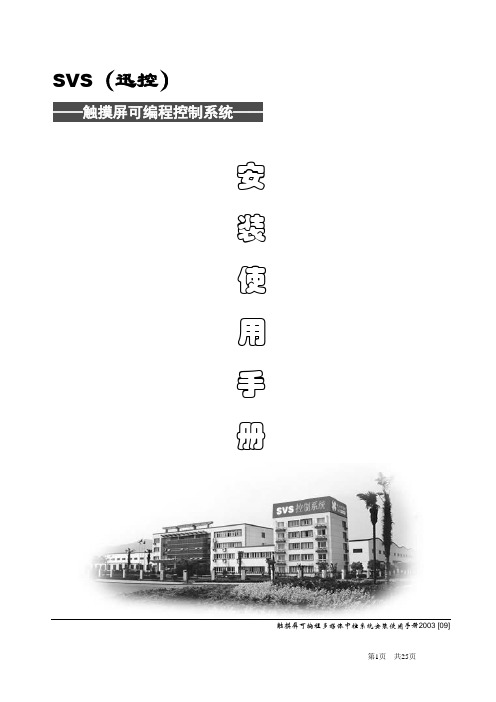

SVS（迅控）——触摸屏可编程控制系统——安装使用手册触摸屏可编程多媒体中控系统安装使用手册2003 [09]绪言感谢您购买和使用SVS(迅控)的产品在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。
ST-6000/8000/9000可编程触摸屏控制系统(Touch Pannel Control System)是最新开发的高科技产品，是继面板控制和计算机控制之后的第三种控制方式既有简单面板所无法达到的灵活性又没有计算机维护成本过高的缺点是理想的升级换代产品。
ST-6000/8000/9000采用了LCD和触摸屏作为显示和控制接口所有界面全部是图形用户界面(GUI)用户只须用手指点选显示的按钮即可完成操作十分直观简便5.7"的可视面积和320X240的点阵解析度使图形显示得十分清晰再加上256 种颜色可以显示更多更细致的图片色彩亮丽由于有了高亮度的背光用户即使在明亮的地方也可以清楚地看到整个画面输入设备触摸屏具有良好的灵敏度使用户的操作流畅自如。
此触摸屏控制系统的一个显著特点是用户可编程随机提供了一套桌面电脑软件用于编ST-6000/8000/9000控制器的所有界面通过使用这套软件用户能够可视化地自由定义每一个操作界面设置界面中控件的外观和各种信息代码以及控制界面切换的顺序等这套软件具有即时下载功能即随时可以把编辑好的界面工程下载到ST-6000/8000/9000 控制器上真正实现了所见即所得。
此触摸屏控制系统具有红外学习功能可以学习各种遥控器的红外代码储存在闪存中用来替代遥控器控制各种电器ST-6000/8000/9000的红外学习具载波频率识别功能能够准确地识别各种复杂的红外代码。
ST-6000/8000/9000内置自主开发的实时操作系统运行稳定软件接口丰富。
ST-6000/8000/9000接口灵活适用于各种多媒体中央控制系统控制器上内置了标准RS-232 接口可选RS-485 接口和红外线接受发射端口无线接口能够方便地与计算机外接系统和各种电器进行通信实现实时控制。

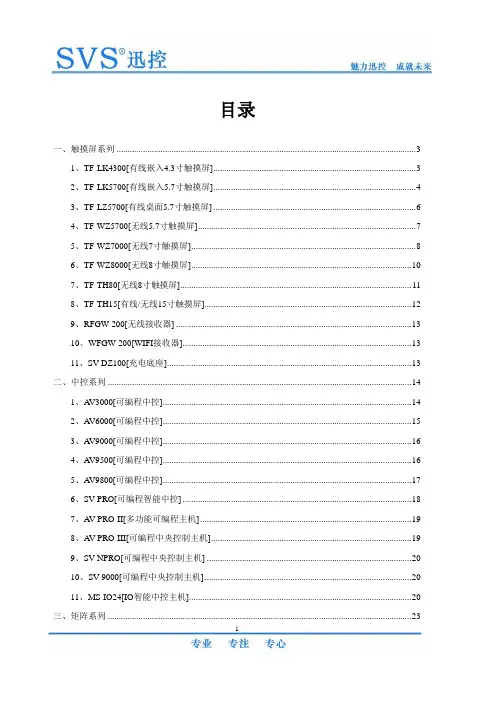

1目录一、触摸屏系列 (3)1、TF-LK4300[有线嵌入4.3寸触摸屏] .......................................................................................... 3 2、TF-LK5700[有线嵌入5.7寸触摸屏] .......................................................................................... 4 3、TF-LZ5700[有线桌面5.7寸触摸屏] .......................................................................................... 6 4、TF-WZ5700[无线5.7寸触摸屏] ................................................................................................. 7 5、TF-WZ7000[无线7寸触摸屏] .................................................................................................... 8 6、TF-WZ8000[无线8寸触摸屏] .................................................................................................. 10 7、TF-TH80[无线8寸触摸屏] ....................................................................................................... 11 8、TF-TH15[有线/无线15寸触摸屏] ............................................................................................ 12 9、RFGW-200[无线接收器] ........................................................................................................... 13 10、WFGW-200[WIFI 接收器] ....................................................................................................... 13 11、SV-DZ100[充电底座] ............................................................................................................... 13 二、中控系列 (14)1、A V3000[可编程中控] ................................................................................................................. 14 2、A V6000[可编程中控] ................................................................................................................. 15 3、A V9000[可编程中控] ................................................................................................................. 16 4、A V9500[可编程中控] ................................................................................................................. 16 5、A V9800[可编程中控] ................................................................................................................. 17 6、SV-PRO[可编程智能中控] ........................................................................................................ 18 7、A V-PRO-II[多功能可编程主机] ................................................................................................ 19 8、A V-PRO-III[可编程中央控制主机] ........................................................................................... 19 9、SV-NPRO[可编程中央控制主机] ............................................................................................. 20 10、SV-9000[可编程中央控制主机] .............................................................................................. 20 11、MS-IO24[IO 智能中控主机] .................................................................................................... 20 三、矩阵系列 (23)21、MS-ASD[ASD 矩阵] .................................................................................................................. 23 2、MS-VGA[矩阵系列] .................................................................................................................. 24 3、MS-A V[矩阵系列] ...................................................................................................................... 27 4、MS-RGB[矩阵系列] ................................................................................................................... 28 5、MS-HDMI[高清矩阵] ................................................................................................................ 30 6、MS-DVI[高清矩阵] .................................................................................................................... 31 7、MS-HD （混合矩阵系列） ........................................................................................................ 32 四、其它配套设备.. (34)1、M150（串口扩展器） ............................................................................................................... 34 2、M180（MINI 中控主机） ......................................................................................................... 35 3、M200（电源扩展器） ............................................................................................................... 35 4、VGA 分配器 ............................................................................................................................... 36 5、RGB105（长线驱动器） .......................................................................................................... 37 6、SV-SP8/SP12（8路/12路可编程电源控制器） ...................................................................... 38 7、SV-P4（可编程电源控制器） ................................................................................................... 39 8、SV-220-4A （可编程调光器） .................................................................................................. 40 9、SV-IR8（红外控制器） ............................................................................................................. 41 10、SV-VOL （可编程音量控制器） ............................................................................................ 41 11、MS-620/MS-680/MS-690（多功能信息盒） ......................................................................... 42 12、MS-82A/B(带发言单元信息盒) .............................................................................................. 43 13、SV-LCD17/19液晶屏升降器 .................................................................................................. 44 14、SV-2000AX （倍线器） ........................................................................................................... 46 15、SV-NET100/200/300/600-A(网络信号传输器) ....................................................................... 47 16、SV-NR8（网络8路红外控制器） ......................................................................................... 48 17、SV-IRXP （单路红外控制器）................................................................................................ 48 18、SV-BT4（墙上面板） ............................................................................................................. 49 19、MS-VGA0201（带IO 接口） ................................................................................................. 49 20、86中控面板 . (499)3一、触摸屏系列1、TF-LK4300[有线嵌入4.3寸触摸屏]1.处理器CPU ：64位ARM 处理器运行速度：60MIPS 启动时间，不超过2S 2.存储器64MByte RAM 和128M NORFLASH 3.显示显示屏类型：TFT 显示屏 显示屏尺寸：480X272像素 屏幕尺寸：对角4.3英寸 高宽比：16：9 对比度：9级可调 显示颜色：16位真彩可视角度：水平 正负60度，垂直 正负35度 按键：3D/2D 按键和多种显示效果 启动时间低于2S ，触摸反应速度小于0.1S 4.电源4外接适配器： DC-5V 。

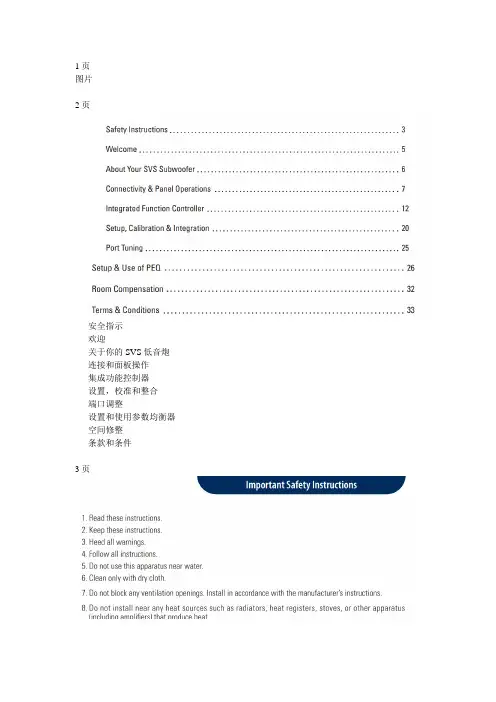

1页图片2页安全指示欢迎关于你的SVS低音炮连接和面板操作集成功能控制器设置，校准和整合端口调整设置和使用参数均衡器空间修整条款和条件3页重要的安全指示：1.阅读这些指示。
2.遵守这些指示。
3.留意所有的警示。
4.遵循所有的指令。
5.不要在靠近水的地方那个这些装置。
6.只能用干的布来擦拭它。
7.不要阻止任何通风开口。
要按照制造商的说明书来进行安装。
8. 不要在任何热源附近安装它，如散热器、热寄存器、炉灶、或其他(包括扩音器),产生热量的设备。
9. 要注意任何极化或接地插头的安全。
一个极性插头有两个叶片，其中一个比另一个更宽些。
一个接地型插头有两个尖头叉子和第三个接地点。
宽叶片或第三种方法是为提供你的安全。
如果提供的插头与你的插座不匹配,请咨询电工更换原先的出口。
10. 注意保护电源线，以免被被踩到或绊住，特别是在插头处,方便的插座处,或者在任何一个它们容易被扯出来的地方。
11.只使用由制造商规定的附件/配件。
12。
只使用由制造商规定的手推车，撑台,三脚架,支架,或桌子。
或是由制造商出售的。
当使用手推车时, 4页13. 在雷暴期间或长时间未使用时要拔掉这个装置。
14. 将所有服务与合格的服务标准相参考。
当仪器以任何方式被损伤时都需要维修,如供电线或插头损坏,液体洒出或有物体砸落到装置上,装置暴露在雨中或潮湿处,不正常操作,或被摔落到地上。
15. 警告:为了减少火灾风险或电击。
该装置不能暴露于风雨潮湿的环境中，充满液体的物体如花瓶不应该放在这个装置附近。
16. 该设备要完全断开电源,从插座里拔下电源线插头17. 电源插头的电源线应随时处于可操作的状态。
等边三角形内的闪电箭头符号表示这个产品里可能有构成一个人触电危险。
在三角形里的感叹号旨在改变用户使其拥有重要的操作和维护指导文献所附的产品5页在SVS，你可以从低音炮和扬声器里听到我们孜孜不倦的研究和设计的成果。
我们花费了很多年来研究发展所有SVS的产品。

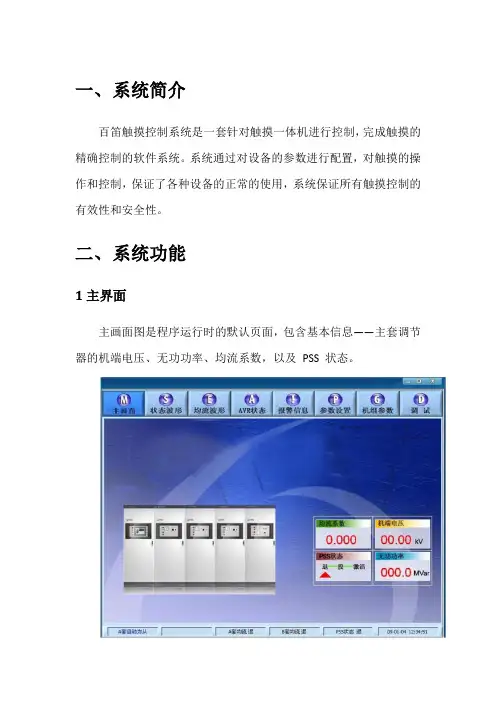

一、系统简介百笛触摸控制系统是一套针对触摸一体机进行控制，完成触摸的精确控制的软件系统。
系统通过对设备的参数进行配置，对触摸的操作和控制，保证了各种设备的正常的使用，系统保证所有触摸控制的有效性和安全性。
二、系统功能1主界面主画面图是程序运行时的默认页面，包含基本信息——主套调节器的机端电压、无功功率、均流系数，以及PSS 状态。
2状态波形状态波形页面有两个波形窗口，可以分别显示机端电压、励磁电流、有功功率、无功功率和机组频率五个波形，波形的时间长度是20 秒。
程序实时计算波形的超调量并在波形窗口中显示。
波形窗口左侧是五个波形的数值显示，包括最大值、最小值和当前值。
将鼠标放到坐标内可以看到一个放大镜样式的指针，点击拖动可以放大波形。
“上一个波形”：切换波形。
依次是机端电压－励磁电流－有功功率－无功功率－机组频率－机端电压，循环显示；“下一个波形”：切换波形。
顺序与上一个波形相反；“重置坐标”：恢复波形窗口坐标为默认值；“复制波形”：将当前波形以图片方式复制到剪切板，方便其它程序中粘贴使用；“暂停”：停止波形刷新，此时可以“保存波形”，以数据文件保存当前静止波形，如不保存，再点“刷新”可恢复波形刷新。
“保存波形”：将当前5 种波形保存到指定文件。
默认保存格式是*.rcd，这种格式占用较少的磁盘空间；若存为*.dat 格式，可以直接用记事本打开。
“打开波形”：打开状态波形数据文件。
可以打开多个不同的波形文件，其波形将在波形窗口内重叠显示。
“并网阶跃”：按照设定的阶跃步长“Step10%”、设定的阶跃时间“TLs”，进行并网强励试验。
“停机逆变”：在机组空载运行，进行逆变灭磁试验，紧急情况下，可以操作此按钮灭磁。
灭磁后给定置0。
“正阶跃”：按照设定的阶跃步长“Step10%”，进行正阶跃试验。
“负阶跃”：按照设定的阶跃步长“Step10%”，进行负阶跃试验。
强励报警、欠励报警、V/F 报警、PT 断线、解列、逆变灭磁等条件下监控软件自动启动录波。
触摸屏中⽂说明书（只供参考-可编辑）前⾔为了您能尽快轻松⾃如地操作本机，在您开始使⽤本机之前，请仔细阅读我们随机提供的说明书，以便您能正确使⽤本机。
本⼿册中的信息资料如有变更，恕不另⾏通知，且不承担此⼿册产⽣的错误或者疏漏引起的任何事件。
⼀、主要功能·2.8⼨全触摸屏，320X240点阵全彩⾼速TFT显⽰屏全屏触摸·⽀持MP3、WMA、WA V⾳乐格式·⽀持MPEG-4(AVI)视频格式·⽀持JPEG格式图⽚浏览·内置麦克风，超长时间录⾳·节能设置，亮度可⾃由调节，⾃动关机·多种⾳效、循环可供选择·⽀持多国⽂字·USB2.0⾼速传输·⽀持电⼦书阅读·⽀持游戏功能，·移动硬盘功能·⽀持固件升级⽀持SD扩展，可⽀持到2GB SD卡⼆、外型及按键说明：1、本说明书中要求短按的时候您要在播放器上停留1S-2S，2、长按锁键可锁定机器的触摸屏，以防⽌误动作。
如需要解锁，请再长按锁键。
3、本机触摸屏可⽤⼿触摸，也可以⽤本机后壳上触摸笔孔中所带触摸笔进⾏操作。
三、主界⾯在主界⾯中，短按⼀下该菜单确认该功能，长按进⼊四、⾳乐播放在主菜单选择“⾳乐播放”选项，再长按进⼊⾳乐播放模式，进⼊以下界⾯：键选择上下曲，按调节⾳量。
2.按进⼊放⾳设置菜单。
其中设置⽅法和系统设置菜单中的⼀样，后来详述。
其中⾳效设置可设置成以下⼏种设置：，可选择正常（NOR）/3D/摇滚（ROCK）/流⾏（POP）/古典（CLASS）/重低⾳（BASS）/爵⼠（JAZZ）/⽤户⾃定（USER）8种⾳效模式。
3.按进⾏A-B复读短按⼀下，在播放状态下设置复读起始点，显⽰状态“A-”；再次短按，设置复读结束点，显⽰状态“A-B”，开始循环复读；短按“，，退出复读模式；在暂停状态下“A-B复读”功能⽆效。
当在“A-”、或“A-B”状态下，长按“”键进⾏快进或快退将取消“A-B复读”功能。
目录０．前言 (2)１．操作注意事项 (2)２．操作台触摸屏画面构成及说明 (3)２－１画面阶层及上下触摸屏画面分配 (3)２－２各画面说明 (3)各画面共同部分 (3)①运转监控画面 (8)①-１掘削条件未成立明细显示Window (12)①-２油脂充填运转设定Window (13)②计测监控画面 (14)③泵启动画面 (17)④推进油缸选择画面 (18)④-１同步设定Window (20)⑤辅助操作画面 (21)⑤-１盾尾油脂操作画面 (22)⑤-1-1自动注入周期设定Window (25)⑤-２超挖刀操作画面 (26)⑤-３铰接操作画面 (28)⑥其他设定画面 (31)⑥-１系统设定Window (32)⑥-２其他设定Window (33)⑥-３土压控制参数设定画面 (34)⑥-４PLC内部AD/DA监控画面 (35)⑥-５异常履历表示画面 (36)⑦异常数据表示画面 (37)⑦-1故障诊断提示Window (38)⑧系统出错表示画面 (39)３．推进油缸操作箱画面构成 (40)３－１画面阶层 (40)３－２各画面的说明 (41)各画面的共同部分 (41)①泵启动画面 (42)②推进油缸操作画面 (43)③其他设定画面 (46)③-１系统设定Window (47)④系统出错表示画面 (48)４．异常内容一览 (49)４－１触摸屏自我诊断异常情况及处理一览 (50)４－２系统出错内容及对应一览 (51)４－３运转关系异常及对应一览 (52)４－４掘削条件未成立导引内容及对应一览 (56)0．前言本说明书为φ6250mm泥土压式盾构操作台及推进油缸操作箱専用的操作説明書（別冊）。
因内容非独立成立，阅读时请参照主机说明书一起使用。
本说明书中的画面为説明用，与实际显示画面可能会有不同，敬请注意。
１．操作注意事項用触摸屏操作时，请仔细阅读以下事项，安全使用。
（１）勿用手指以外的东西操作触摸屏。
硬物操作会损坏触摸屏表面的菜单开关和液晶屏。
感谢您购买和使用本公司产品，为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：1、在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头,确保设备的输 入电源为220V/50Hz的交流电；2、如果对系统不熟悉，请咨询专业人士后再进行调试，以免误操作损坏机器；3、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受 潮，在阴雨或潮湿天气下如长时间不使用设备时，应拔掉设备电源插头；4、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度 过高而损坏机器；5、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事 故或加重设备的损坏程度；序 言目 录第一章、A型智能一体中控系统第二章、B型智能一体中控系统......................................2第三章、C型智能一体中控系统......................................4第四章、D型智能一体中控系统......................................7第五章、线路连接指导............................................9第六章、..........................................10、单机版中央控制软件说明...................................14第九章、网络版中央控制软件介绍...................................19第十章、常见故障排除............................................30......................................1投影机设置指导第第八章七章、一键联动设置和重要参数设置说明.....................10型号对照表：SVS 品牌对应型号：A 型中控...................................................SV-2500B 型中控...................................................SV-3200C 型中控...........SV-3300/SV-3500/SV-3550/SV-3560/SV-3600/SV-3800D 型中控...........................................SV-4500/SV-90002路麦克风接口，内置混音模块；4路强电控制接口，功放供电口、音响供电口、电动幕布供电口、投影机供电口； 内置音量控制模块，可调节麦克风和主音频输出的音量大小；投影机断电延时保护电路，更好的保护投影机；可设置一键联动控制模式；支持参数导入导出功能，方便批量安装；可选配红外遥控器控制中控系统；可选配IC卡控制中控系统；可增加内置定阻功放，2*40W；产品安装调试指导：一、线材准备1. 投影机处需要布有三芯电源线、三芯控制线、VGA线、视频线各一根；2. 电动幕布处需要布有三芯电源线一根；3. 台式电脑和笔记本电脑处各需要有两边公头的VGA线、两边3.5mm接头的音频线一根；4. 影碟机处需要有两芯控制线一根、两边莲花头的视频线一根、音频线一组；5. 数字展台和显示器处各需要有两边公头的VGA线一根；6. 功放处需要有两边双莲花的音频线一组(具体视功放接口的不同而改动)；二、安装中控1. B型中控一般情况下是直接将控制面板嵌于桌面上，前面板平于或高于桌面，中控主机则放置于讲桌内部；2. 控制面板尺寸请参考下图，注意开孔尺寸必须略大于产品尺寸并小于前面板尺寸；三、红外方式控制投影机或者影碟机操作步骤在使用中控的红外功能控制影碟机、投影机等设备前，需要将这些设备的红外遥控器的信号录入到中控，以下介绍录入投影机遥控器红外信号的方法和步骤：1.长按面板上的 “主音量静音按钮5秒钟，进入红外学习状态，面板上6个信号按钮的灯同时长亮，中控主机前面板的学码指示灯长亮；2.按一下面板上的台式电脑按钮，面板上只剩下台式电脑按钮的灯长亮；3.按一下面板上的投影机的控制按钮，比如开机，主机前面板的操作指示灯闪烁一下；4.使用投影机的遥控器对着中控主机前面板的红外学习口按一下和第3步相对应的按钮，比如开机，中控主机前面板的学码指示灯闪烁一下；5.重复第3和第4步骤，直到4个投影机的控制按钮都学习完毕；6.长按面板上的按钮退出红外学习状态，面板上6个信号按钮的灯全部熄灭；7.把中控主机和投影机使用红外控制线连接起来，注意投影机端的发射头要对着投影机的红外接收点；”“主音量静音”8.按一下面板上的台式电脑按钮，再按投影机的控制按钮即可使用；注：如果录入的是影碟机遥控器的信号，则将步骤中需要按到台式电脑按钮和按投影机的控制按钮的步骤改为按影碟机按钮和影碟机的控制按钮即可。

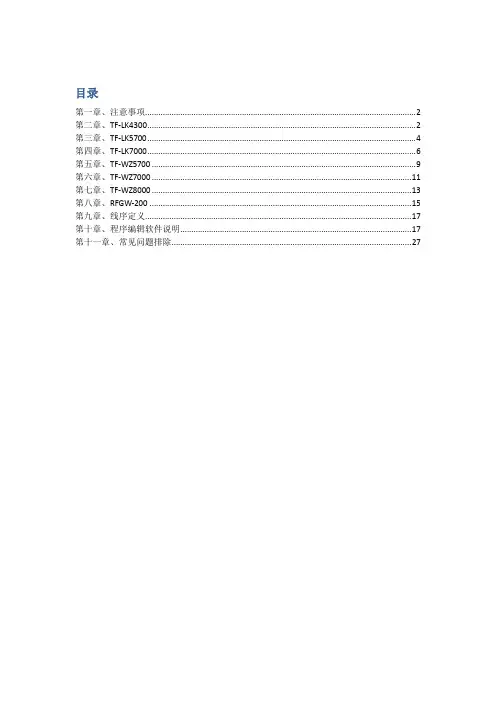

目录第一章、注意事项 (2)第二章、TF-LK4300 (2)第三章、TF-LK5700 (4)第四章、TF-LK7000 (6)第五章、TF-WZ5700 (9)第六章、TF-WZ7000 (11)第七章、TF-WZ8000 (13)第八章、RFGW-200 (15)第九章、线序定义 (17)第十章、程序编辑软件说明 (17)第十一章、常见问题排除 (27)第一章、注意事项感谢您购买和使用本公司产品，为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：1.无线触摸屏和接收器配套不同规格的电源适配器，使用时需注意区分。
2.无线触摸屏均内置有锂电池，日常使用时请注意根据电量提示及时充电。
3.无线触摸屏长时间不使用请断开电源开关。
4.非专业人士未经许可，请不要私自维修，以免发生意外事故或加重设备的损坏程度。
第二章、TF-LK43002.1 产品示意图(4.3英寸有线嵌入式真彩触摸屏)2.2 技术参数1、处理器CPU：64位ARM处理器运行速度：60MIPS，启动时间，不超过2S2、存储器64MByte RAM和128M NORFLASH3、显示显示屏类型：TFT显示屏显示屏尺寸：480X272像素屏幕尺寸：对角4.3英寸高宽比：16：9对比度：9级可调显示颜色：16位真彩可视角度：水平正负60度，垂直正负35度按键：3D/2D按键和多种显示效果4、电源外接适配器：DC5V/1.5A5、通讯RS-232串口通讯，有线传输方式，采用标准DB9接头6、外壳采用铝面拉丝原色氧化上盖，低碳合金钢底壳7、安装平面嵌入式安装方式2.3 通讯串口定义触摸屏采用RS-232串口通讯，使用标准DB9母头，定义为第2针发送、第3针接收，第5针接地。
2.4 机身尺寸图第三章、TF-LK57003.1 产品示意图（5.7英寸有线嵌入式真彩触摸屏）3.2 基本参数1、处理器CPU：64位ARM处理器运行速度：60MIPS，启动时间，不超过2S2、存储器64MByte RAM和128M NORFLASH3、显示显示屏类型：TFT显示屏显示屏尺寸：640X480像素屏幕尺寸：对角5.7英寸高宽比：4：3对比度：9级可调显示颜色：16位真彩可视角度：水平正负60度，垂直正负35度按键：3D/2D按键和多种显示效果4、电源外接适配器：DC12V/2A5、通讯RS-232串口通讯，有线传输方式，采用5位接线端子连接6、外壳采用铝面原色氧化上盖，铝板折弯拉丝氧化高光黑色底盒7、安装平面嵌入式安装方式3.3 通讯串口定义触摸屏采用5位接线端子，各针定义如上图所示，GND为公共地针脚连接电源和串口的地线，VCC为12V电源的正极针脚，RXD为串口的接收针脚，TXD为串口的发送针脚，BUSY 预留不接。
SVS（迅控）——触摸屏可编程控制系统——安装使用手册触摸屏可编程多媒体中控系统安装使用手册2003 [09]绪言感谢您购买和使用SVS(迅控)的产品在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。
ST-6000/8000/9000可编程触摸屏控制系统(Touch Pannel Control System)是最新开发的高科技产品，是继面板控制和计算机控制之后的第三种控制方式既有简单面板所无法达到的灵活性又没有计算机维护成本过高的缺点是理想的升级换代产品。
ST-6000/8000/9000采用了LCD和触摸屏作为显示和控制接口所有界面全部是图形用户界面(GUI)用户只须用手指点选显示的按钮即可完成操作十分直观简便5.7"的可视面积和320X240的点阵解析度使图形显示得十分清晰再加上256 种颜色可以显示更多更细致的图片色彩亮丽由于有了高亮度的背光用户即使在明亮的地方也可以清楚地看到整个画面输入设备触摸屏具有良好的灵敏度使用户的操作流畅自如。
此触摸屏控制系统的一个显著特点是用户可编程随机提供了一套桌面电脑软件用于编ST-6000/8000/9000控制器的所有界面通过使用这套软件用户能够可视化地自由定义每一个操作界面设置界面中控件的外观和各种信息代码以及控制界面切换的顺序等这套软件具有即时下载功能即随时可以把编辑好的界面工程下载到ST-6000/8000/9000 控制器上真正实现了所见即所得。
此触摸屏控制系统具有红外学习功能可以学习各种遥控器的红外代码储存在闪存中用来替代遥控器控制各种电器ST-6000/8000/9000的红外学习具载波频率识别功能能够准确地识别各种复杂的红外代码。
ST-6000/8000/9000内置自主开发的实时操作系统运行稳定软件接口丰富。
ST-6000/8000/9000接口灵活适用于各种多媒体中央控制系统控制器上内置了标准RS-232 接口可选RS-485 接口和红外线接受发射端口无线接口能够方便地与计算机外接系统和各种电器进行通信实现实时控制。
ST-6000/8000/9000和中央控制器配套使用它可自动控制投影仪电视机VCD/DVD机、录音机、录像机、电脑、音响、电动屏幕、电动窗帘、灯光等设备使室内的多种电器实现智能一体化控制可广泛应用于会议厅演示厅电教室家居自动化控制及其他控制。
目录第一章、触摸屏安装 (5)1.1 外观 (5)1)显示区域 (5)2)电源接口 (5)3)串行接口 (5)4)红外发送接收接口 (6)5)复位键 (6)6)升级键 (6)7)电池充电孔 (6)1.2 面板尺寸 (6)1.3 技术参数 (7)第二章、可编程软件的使用说明 (7)2.1 功能简述 (7)2.2 界面设计的基本元素 (7)2.3 操作画面 (8)2.4 属性说明 (9)2.5 菜单说明 (12)2.6 创建一个工程的步骤 (13)2.7 下载工程到控制器的步骤 (13)2.8 使用技巧 (14)第三章、编程举例 (14)3.1 新建工程页面的示例 (14)3.2 新建工程图标的示例 (15)3.3 新建工程按键的示例 (16)3.4 新建工程时钟的示例 (17)第四章、RFGW无线收发器及编程软件 (19)1、接收器安装 (19)1)接收器外观 (19)2)电源接口 (19)3)通讯口 (19)4)复位按键 (19)5)下载按键 (20)6)信号灯 (20)7)电源灯 (20)8)天线 (20)1.2接收器面板尺寸 (20)1.3接收器技术参数 (20)2、接收器可编程软件的使用说明 (20)2.1功能简述 (20)2.2界面设计的基本元素 (21)2.3操作画面 (22)2.4工程按键 (22)2.5代码表区域 (23)2.6宏定义区域 (24)2.7菜单说明 (24)第一章、触摸屏安装1.1 外观1)显示区域此区域内是LCD/触摸屏模块所有显示和点触的操作都在这个区域中执行在控制器自动关闭后只须轻触此显示区域即可开机2)电源接口电源接口如图所示输入极性里正外负输入电压12V 输入电流1.0A3)串行接口为方便扩展ST-6000/8000/9000控制器采用RJ45 接头插座可用于RS-232 RS-485 及电源接口其中各个引脚的定义如下：引脚名称说明备注1 TXD RS-232 TXD *靠近电源接口的是第1 号引脚2 GND 地3 RXD RS-232 RXD4 Vcc 电源 +5V5 485A RS485A6 Vcc 电源 +5V7 485B RS485B8 GND 地靠近调节旋钮的是第8 号引脚本触摸屏系统随机配置一条与电脑主机联接的串行电缆一端为9 芯串行端联接电脑主机一端为RJ45 端联接触摸屏端一旦此电缆丢失请按下列方式接线9 芯串行端RJ45端2 13 35 24)红外发送接收接口发射红外线信号以达到遥控器的目的红外学习时用来接受红外线信号红外载波频率范围20KHz – 50KHz5)复位键按一下可以复位ST-6000/8000/9000/B、ST-37A/B 控制器6)升级键按住这个按键不放再按一下复位按键然后松开此键即可进入升级状态7)电池充电孔与外接充电附件相联接可对ST-6000/8000/9000/B、ST-37A/B 进行充电1.2 面板尺寸1.3 技术参数第二章、可编程软件的使用说明2.1 功能简述FormBuilder(简称FB),是一个界面设计工具专用于触摸屏控制系统的界面设计通过FB 用户可以方便地创建一个界面工程并可以把它保存在电脑上通过FB 的下载功能用户可以即时地把设计好的工程下载到触摸屏控制器上FB 使用的文件类型1 工程文件 *.MFP 用户可以使用FB 打开编辑保存工程文件2 下载文件 *.XJP 此文件由工程文件生成用于下载到触摸屏控制器3 工程页面文件 *.XPG 此文件由工程文件的某个生成可以在其它工程中打开2.2 界面设计的基本元素FB 把一个界面工程按层次分列如下其中各个术语的意思分别是1.工程所有界面的集合还包括了设置信息和快捷按键的设置用户可以通过工程文件对工程操作2 设置页面主要进行串口设置和8 个快捷按键的功能设置3 页面一个页面对应的是控制器的显示页它包括按钮和标签4 按键显示在页面上响应用户的点击动作并发出用户预先设计好的控制代码和执行页面切换的动作5 标签显示图片线条及文字信息6 时钟显示系统当前的时间6 快捷按键位于面板下方的8 个按键2.3 操作画面操作画面由以下部分组成1 标题栏此应用程序的标题2 菜单栏所有可用的功能选项3 工具栏和快捷键快捷功能键4 编辑区域这里可以看到界面中所有的元素,并可以通过拖动操作调整大小和形状5 工程树以树形结构列出工程的所有组成部分6 属性编辑区在这里编辑工程页面按钮和标签的各个属性7 效果预览区域预览页面下载到控制器上的页面2.4 属性说明1. 工程的属性1 开机页设定控制器上电复位后显示的第一个页面2 工程文件名显示工程文件的名字3 用户版本号用户定义的版本4 名称工程名称5 标题内容工程的标题6 屏幕宽度屏幕的宽度以像素计7 屏幕高度屏幕的高度以像素计8 彩色数目同一个画面中可以同时使用的颜色数9 配色表配色表可以显示的颜色数目10 子对象数量工程中有多少个页面包括设置页面11 锁定属性预留2. 设置页面属性1 名称用户定义的设置页面的名称2 标题内容标题的名称3 设备地址此设备的地址号4 校验模式用于设置串口校验的格式5 停止位长度设置串口停止位长度6 数据位长度设置串口数据位长度7 波特率设置串口波特率8 子对象数量按键总数9 锁定属性当此项设定为是用户不能修改设置页面属性3. 快捷按键属性1 名称按键名称2 页切换当按钮按下后切换到哪个页面3 标题内容预留4 弹起代码即按下的按键被放开时要发送的代码5 按下代码按下按键时发送的代码6 重复代码当按键处于按下状态超过设定的时间时所要发送的代码7 延迟代码当按键释放后经过设定的时间后所发送的代码8 重复频率用来设定重发代码的频率9 延迟时间定义发送延时代码的时间10 锁定属性当此项设定为是用户不能修改按键属性4. 页面属性1 名称页面的名称2 标题内容标题的名称3 网格横向间隔定义横向拖动按钮或标签的步长有效值为1—324 网格纵向间隔定义纵向拖动按钮或标签的步长有效值为1—325 背景颜色当前页面的背景的颜色6 宽度页面的宽度7 高度页面的高度8 子对象数量页面内按钮和标签的总数9 锁定属性当此项设定为是用户不能修改页面属性5. 标签属性1 名称标签的名称2 标题内容标签上显示的内容3 标题对齐方式确定标题在标签上显示的位置4 标题字体标题显示的字体5 标题字体颜色标题显示的颜色6 图标标签上显示的图标7 图标对齐方式图标显示的位置8 过滤图标底色是否保留图标底色9 顶坐标标签左上角的Y 轴坐标10 左坐标标签左上角的X 轴坐标11 高度标签的高度12 宽度标签的宽度13 边框外型选择边框外型14 背景颜色标签背景的颜色15 锁定属性预留6. 按钮属性1 按下状态切换编辑的状态是按下状态的按钮还是弹起状态的按钮2 名称按钮的名称3 页切换当按钮被按下后切换到哪个页面4 标题内容按钮上显示的内容5 标题对齐方式确定标题在按键上显示的位置6 标题字体标题显示的字体7 标题字体颜色标题显示的颜色8 图标按钮上显示的图标9 图标对齐方式图标显示的位置10 过滤图标底色是否保留图标底色11 顶坐标按钮左上角的Y 轴坐标12 左坐标按钮左上角的X 轴坐标13 高度按钮的高度14 宽度按钮的宽度15 按键风格选择按钮是否带阴影16 边框外型选择边框外型17 边框宽度设定边框的宽度18 边框颜色设定边框的颜色19 背景颜色设定按钮的背景颜色20 阴影颜色设定按钮阴影的颜色21 按键ID 当一组按键具有相同的组ID 号时只能有一个键处于按下状态22 分组号分组的编号23 使用自锁功能选中后此按键将保持按下状态再按一下才会弹起24 重复频率用来设定重发代码的频率25 延迟时间定义发送延时代码的时间26 锁定属性否当双击任意一个代码编辑栏会弹出如下窗口界面的上部是输入代码的区域直接输入数字即可界面的下半部分可以输入组码即将代码分组每组代码之间都有一个延时Delay 栏中的数字代表将延时多少个1/32 秒例如这里输入数字64 即代表延时2 秒后发送代码提示输入完毕后请按下回车键确认修改如果在编辑的过程中点击其他栏目刚才的修改将无效每组代码可有255 个字节一共可以输入255 组代码2.5 菜单说明1.文件菜单(1)新建工程新建一个工程(2)打开工程打开一个工程(3)保存工程保存正在编辑的工程(4)另存工程把当前打开的工程另外存成一个文件(5)关闭工程关闭当前打开的工程(6)退出退出FormBuilder.2 工程菜单(1)添加新窗体在当前的工程中添加一个新的页面(2)添加新按键在当前的页面中添加一个新的按钮(3)添加新图标在当前的页面中添加一个新的标签3 连接菜单特别注意在生成下载文件前务必先确认显示属性设置颜色真彩色24 位或真彩色32 位否则生成的下载文件在触摸屏中无法显示(1)生成下载文件把当前打开的工程做成一个可以下载的文件(2)下载数据下载指定的数据4 帮助菜单(1)目录帮助目录(2)声明查看FormBuilder 的版权声明(3)版本查看FormBuilder 的版本号2.6 创建一个工程的步骤1 运行formbuilder.exe2 选择菜单新建工程或快捷键,FB 自动生成一个新的工程并含有设置页面3 选择菜单添加新窗体或快捷键, FB 生成一个新的页面4 选择菜单添加新按键或快捷键, FB 生成一个新的按钮5 选择菜单添加新图标或快捷键, FB 生成一个新的标签6 重复步骤3 4 5 完成界面设计7 选择菜单保存工程或快捷键, FB 询问工程的名称输入用户起的名字完成保存的功能2.7 下载工程到控制器的步骤1 检查电缆电源是否连接好2 运行formbuilder.exe3 选择菜单打开工程,打开想要下载的工程4 选择菜单编译工程 FB 生成一个下载文件5 选择菜单下载工程进入下载数据画面6 在控制器上进入系统设置画面按住左边第一个键4 秒种后放手点触下载工程键键进入下载工程画面画面点触开始键触摸屏上显示正在下载…….7 在电脑上按下打开串口按钮画面回应打开串口OK8 选择下载数据按钮选择要下载的文件9 等待下载完成10 选择关闭串口按钮11 关闭下载对话框2.8 使用技巧1 如何删除一个页面按键和标签用鼠标点击工程树中要删除的对象然后按下DEL 键即可2. 如何修改属性用鼠标双击要修改的属性如果该属性需要输入字符串在输入字符串后请按下Enter 键使输入有效3. 如何加入水平线条有两种方法分别是先在当前页面添加一个标签把标题内容置为空选择一种背景颜色把高度置为4 就会得到一个水平的颜色为选择的背景色的线条先在当前页面添加一个标签把标题内容置为空选择一个图标此图标是一个线条的图案把高度置为4 就会得到一个水平的线条第三章、编程举例3.1 新建工程页面的示例第一步运行formbuilder.exe第二步选择菜单新建工程或快捷键,FB 自动生成一个新的工程并含有设置页面如下图所示第三步选择菜单添加新窗体或快捷键, FB 生成一个新的页面缺省的页面名称为Form0001 ,标题内容也为Form0001 如下图所示第四步用鼠标双击名称后面的Form0001 将此改为Welcome 双击背景颜色选择蓝色产生如下效果:第五步用鼠标点击工程树区域的第一行Project1-[00000001],窗口将变成如下图形第六步用鼠标点击属性编辑区域中的开机页后面栏中的Default 选择为Welcome”,这将Welcome 页面作为开机显示的第一个页面3.2 新建工程图标的示例第一步继续上一节的操作选择菜单添加新图标或快捷键, FB 生成一个新的标签第二步修改属性编辑区域中的以下几项1 标题内容改为LCD Touch Panel Control System2 标题字体颜色改为13 顶坐标为8 左坐标为28 高度32 宽度2514 边框外形直角矩形5 背景颜色255第三步若将背景颜色先为218 标题字体颜色改为255总之可以修改属性编辑区域中的各个可选属性找到自己喜欢的界面3.3 新建工程按键的示例第一步选择菜单添加新按键或快捷键, FB 生成一个新的按钮第二步将属性编辑区域中的各个可选属性改为如下设置1 标题内容系统开2 标题对齐方式向左3 标题字体颜色为2554 其它各项设置参见下图中第三步在按键中可以添加图标让按键可以更直观方法如下双击属性的图标将弹出一个对话框输入图标的文件名选择确定新的图标将显示在按键上选择图标对齐方式为向右如下图所示第四步双击分组号或是否使用自锁功能将弹出如下代码输入的对话框在相应的代码栏中输入中央控制器的控制代码按保存键第五步重复以上4 步可以在同一页面中添加多个按键这样就形成了按键并实现了控制3.4 新建工程时钟的示例第一步选择菜单添加新时钟或快捷键FB 生成一个新的时钟第二步将属性编辑区域中的各个可选属性改为如图所示的设置显示的时钟如下下载程序到触摸屏先在连接编译中生成一个文件，比如：WELCOM的文件名将触摸屏至于下载数据状态：点触触摸屏的触摸设置---------程序下载------------开始然后连接程序传输线到电脑和触摸屏！打开串口，选取下载数据，打开编译好的文件，确定即可！第四章、RFGW无线收发器及编程软件1、接收器安装1)接收器外观2)电源接口电源接口如图所示：输入极性：里正外负输入直流电压：5V 输入电流：<200mA3)通讯口为方便扩展RFGW收发器采用RJ45插座，可用于RS-232 、RS-485及电源接口。
