直流高压发生器的操作使用

直流高压发生器安全操作规模版1. 设备概述直流高压发生器是一种能够产生稳定直流高电压的设备，其主要由电源、电压调节装置、电流限制装置、保护电路等部分组成。

通过输入低电压、低电流的直流电源，经过升压转换，产生高电压输出。

2. 事前准备工作2.1. 检查设备清洁情况，确保设备表面干燥、无尘、无杂物。

2.2. 检查电源线、接地线、连线等设备连接情况，确保连接牢固可靠。

2.3. 确保地面环境干燥，尽量避免操作室内有水汽。

2.4. 检查设备运行环境，确保温度、湿度等参数符合要求。

3. 设备操作流程3.1. 将直流高压发生器的电源开关关闭，并拔掉电源插头。

3.2. 打开设备的机箱，检查电容器、电阻器、变压器等部件的连接情况。

3.3. 根据实际需要，调整电压调节装置，将期望的输出电压调整到合适的范围。

3.4. 打开电源开关，接通电源线，并确保连接牢固。

3.5. 检查设备指示灯是否正常亮起，若异常情况需要立即停止操作，并进行故障排查。

3.6. 进行预热操作。

根据设备的特性和要求，预热时间一般为10-15分钟。

3.7. 在设备预热完成后，可以进行高压输出操作。

根据需要，调整电流限制装置，将期望的输出电流调整到合适的范围。

3.8. 在设备工作期间，应定期检查电流表、电压表、温度等指示装置的读数，确保设备运行状态正常。

4. 安全检查4.1. 定期检查设备的接地线是否正常连接，并确保接地电阻符合要求。

4.2. 在设备工作过程中，若发现设备表面有异常热度或异常气味，应立即停止操作，并进行故障排查。

4.3. 定期检查设备的绝缘电阻，确保设备绝缘性能良好。

4.4. 检查设备的电源线、接线端子等是否有松动、烧焦等现象，必要时更换损坏元件。

5. 应急处理5.1. 在操作中，若发生设备的短路、过载等情况，应立即切断电源，并进行故障排查。

5.2. 在设备运行过程中，若发现设备产生异常声响、气味或冒烟等现象，应立即停止操作并切断电源，查明原因后方可继续使用。

直流高压发生器的操作使用是怎样的简介直流高压发生器是一种经过特殊设计，用于产生高压的电子设备。

其主要原理是高压发生器将低压的电源直流电转换为相应的高压输出，并带有保护及稳定电路。

直流高压发生器的使用范围广泛，涉及到电气实验、电子制作、微电子工艺、医学、生物科学等领域。

下面将介绍直流高压发生器的具体操作和使用注意事项。

操作步骤1.首先将直流高压发生器连接到电源，并开启电源。

注意，在连接之前，请确保直流高压发生器的电压标识与电源的额定线路电压相同。

2.调整直流高压发生器的输出电压。

在调整之前，请确保高压输出通路没有任何电气负载。

操作过程中，请按照具体机型的使用说明进行调整。

一般来说，可以通过旋转电位器或键盘操作来实现电压调节。

3.连接电气负载。

高压输出通路连接到所需测试的负载电路，根据使用说明书来连接，且必须在出现任何电气负载之前才能调整。

在连接之前，请检查连接线路是否正确，并注意使用绝缘材料进行包裹和固定。

4.开始测试。

在负载连接正确，高压通路电压稳定之后，可以开始进行测试了。

请按照使用说明书进行测试操作，遵循测试安全规范。

5.测试完成。

测试完成之后，首先要切断高压输出通路的电源，关闭主电源开关，拔掉所有连接线路，并将设备安全地放置在指定位置。

注意事项1.在操作直流高压发生器之前，详细阅读并正确理解使用说明书，按照说明书的规定操作。

2.在连接负载电路之前，必须确认所有的连接线路的正确性，并注意使用绝缘材料进行固定和包裹。

3.在测试期间，应注意安全，遵从实验室安全规范，并严格按照使用说明书中的测试操作。

4.在测试过程中，如果发现高压输出通路电流异常或有奇怪的声音，请即刻停止测试，切断高压输出通路的电源，并检查设备是否需要维修。

5.操作完毕后，请切断高压输出通路的电源，关闭主电源开关，拔掉所有连接线路，并将设备安全地放置在指定位置。

结论直流高压发生器是一种产生高压的重要设备，在电气实验、电子制作、微电子工艺、医学、生物科学等领域具有重要的应用价值。

ZGF直流高压发生器使用手册第一章引言1.1产品概述DGF直流高压发生器是一种用于产生高压直流电的设备，主要用途包括工业领域的电磁兼容性测试、高压电源供应以及实验室科研等。

本手册将介绍DGF直流高压发生器的基本原理、功能特点、操作注意事项等内容。

1.2产品特点（1）输出电压范围广，可调节范围为0至3000V；（2）稳定性高，能够稳定输出高压直流电；（3）具备保护装置，包括过压保护、短路保护等；（4）操作简单，配备LCD显示屏，支持触摸功能；（5）具备远程控制接口，可与计算机进行连接，实现远程操作。

第二章安全指引2.1使用环境DGF直流高压发生器应在环境温度5~40℃，相对湿度＜80%的条件下使用。

使用过程中应避免受潮、高温、腐蚀性气体等恶劣环境。

2.2电源要求接入电源前，应检查电源电压与设备额定电压是否匹配。

如果电源过电压或低电压，不得开机使用，以防损坏设备或引发危险。

2.3设备连接在进行设备连接前，应先确保电源已关闭，并拔掉电源插头。

各种接线操作应准确无误，严禁乱接线或接反。

2.4防触电措施不得在设备工作时，触摸设备内的任何零部件。

如需清洗设备或更换零部件，需要先切断电源，待设备完全停止运行后再进行操作。

第三章设备操作3.1开机和关机（1）接通电源，插好电源插头；（2）按下电源开关，设备将开始自检过程，待显示屏亮起后，系统进入待机模式；（3）长按电源开关，设备将关机。

3.2设置输出电压（1）按下输出电压设置按钮，进入电压设置界面；（2）通过上下箭头键调节输出电压，确认后按下设置键保存；（3）再次按下输出电压设置按钮即可退出设置界面。

3.3输出电压控制（1）按下输出电压控制按钮，进入电压控制界面；（2）通过上下箭头键调节输出电压大小，按下确定键确认设定值；（3）再次按下输出电压控制按钮即可退出电压控制界面。

第四章故障排除4.1无法开机（1）检查电源插座是否通电，插头是否接触良好；（2）检查电源是否过电压或低电压；（3）检查设备是否有损坏，是否有零部件松动。

直流高压发生器安全操作规模版直流高压发生器是一种产生高压直流电的设备，广泛应用于实验室、医疗设备以及工业生产等领域。

由于高压电具有较大的危险性，使用直流高压发生器需要严格遵守安全操作规程，以确保人身安全和设备正常运行。

以下是针对直流高压发生器的安全操作规范，供参考。

一、设备的安全操作规程1.1 设备检查和维护：（1）在每次使用前，对直流高压发生器进行外观检查，包括检查设备外壳是否有破损或漏电现象。

（2）检查是否有导线短路、绝缘不良等现象，如发现异常及时进行维修或更换相关部件。

（3）定期对直流高压发生器进行维护，包括清洁设备表面和内部的灰尘，以确保散热效果良好，并定期更换设备内部的滤波器和耦合电容等易损部件。

1.2 设备连接：（1）使用符合要求的高压电缆和连接器，确保连接牢固可靠，避免接触不良、松动或接触过热。

（2）在连接设备前，应将直流高压发生器的电源关闭，并确保设备处于安全状态，同时使用绝缘手套等防护设备进行操作。

（3）设备地线应连接到可靠的接地点，以确保设备的安全接地，减少电击风险。

1.3 电源管理：（1）检查所用电源的电压是否符合直流高压发生器的额定电压，避免电源过电压或过电流导致设备损坏或安全事故。

（2）在使用直流高压发生器时，应避免与其他高压电源或电气设备同时操作，以防相互干扰或发生电击事故。

（3）在停止使用直流高压发生器时，应先将设备的电源关闭，并等待一段时间，确保设备内部电荷放电完毕后再进行维护或移动。

二、安全操作流程2.1 操作前准备：（1）准备好所需的绝缘手套、绝缘工具和其他安全防护设备，确保操作人员的个人安全。

（2）确保工作区域的通风良好，以免因操作过程中产生的气体累积造成安全隐患。

（3）将直流高压发生器放置在稳定的工作台上，并确保设备周围没有易燃物品或其他安全隐患。

2.2 启动设备：（1）将直流高压发生器的电源开关调到关闭状态，并将输出电压调至最低档位。

（2）检查设备连接是否牢固可靠，特别是高压电缆和接地线的连接是否正常。

直流高压发生器的操作使用是怎样的首先，在使用直流高压发生器之前，必须确保环境安全，接地导线连接可靠。

所有的操作人员必须穿戴绝缘手套、鞋子和其他必要的安全设备。

操作人员必须有相关的知识和经验，并遵循严格的操作规程。

操作步骤如下：1.检查设备和线路的连接情况：确保电源线和输入电源稳定可靠连接，设备电源开关处于关闭状态，所有的连接线路都处于正常状态。

2.设置输出电压：根据需要，设定所需的输出电压。

一般来说，直流高压发生器具有连续可调的输出电压范围，可以通过前面板上的电压调节旋钮或数字显示屏实现。

3.设置输出电流：根据需要，设定所需的输出电流。

直流高压发生器通常具有可调的输出电流限制，可通过前面板上的电流调节旋钮或数字显示屏实现。

4.打开设备电源：确保在设置输出电压和电流之前将设备电源开关关闭。

然后，轻轻打开设备电源开关，观察设备电源指示灯和检查电压表和电流表是否正常。

如果一切正常，可以继续下一步操作。

5.过渡时间：当设备电源打开后，需要一段时间来使设备稳定工作。

此时操作人员需要等待，并观察显示屏上的电压和电流是否稳定于设定值。

6.检查输出电压：使用合适的测量仪器，如电压表，检查输出电压。

确保输出电压与设定值相匹配。

如果输出电压异常或与设定值不符，需要检查设备连接或调整设备设置。

7.确认操作安全：在使用直流高压发生器时，必须时刻关注操作安全。

特别是在接触黏性物质或潮湿环境时，需要特别小心，并确保设备工作在合适的环境条件下。

8.关闭设备电源：当完成实验或测试后，需要关闭设备电源。

首先，将输出电流和电压设定为最低值。

然后，慢慢关闭设备电源开关，并等待设备停止运行。

9.断开设备连接：在关闭设备电源后，必须关闭所有连接设备的开关，断开电源连接线。

注意使用绝缘手套，以避免触电或其他危险。

10.清洁和维护：定期对直流高压发生器进行清洁和维护，确保设备的功能和性能处于最佳状态。

总结：直流高压发生器的操作使用较为简单，但在操作过程中需要注意安全。

直流高压发生器操作方法及步骤直流高压发生器操作方法及步骤1．操作前准备将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。

2．水阻的安装说明1）在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。

2）试验完毕后将水倒掉，待下次试验前重新灌入。

3．电压整定值校准1）插上电源线，打开控制箱电源开关2 ，电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。

2）将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。

3)轻按“启动”按键15，“电源”指示灯3（红色）亮。

如按“启动”按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。

4)顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。

5)反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，“过压”指示灯5 亮。

明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。

如整定旋钮不调整，每次电压值只能升到整定电压值。

如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大。

4．测试（1）在高压输出端子和地接线柱之间接入试品。

（2）打开电源开关2 ，轻按“启动”按键15，“电源”指示灯3（红色）亮，缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。

测试时电压显示表8指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的75％，单位位kV；电流显示表7指示试验电流值，单位为mA。

（3）在试品测试过程中按下0.75倍电压显示锁存按键20，则0.75倍电压显示表11显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。

直流高压发生器如何使用？直流高压发生器主要适用于电力部门，高精度的特点一直为电力工作者所采用，但许多电力行业的初学者不使用这种仪器。

本文以华天电力生产的直流高压发生器为例。

给你一个简单的说明直流高压发电机如何使用。

直流高压发生器仪器接线：1.使用前应检查测试仪的完整性。

连接电缆应无断路、短路现象，设备无破损等损坏。

2.将直流高压发电机底盘和双压力管置于适当位置，分别连接电力线、电缆和地线，保护地线和工作地线以及放电杆的地线应分别连接到试验样品的地线(即某一点的地线)。

严禁所有地线串联连接。

所以，一般都用DHV专用接地线。

3.直流高压发电机的电源开关应推迟，并检查电压调节器是否处于零位置。

过电压保护的整定值一般是试验电压的1.1倍。

4.空载升压验证过电压保护整定的灵敏度。

5.按下电源开关，应为红灯亮起，代表电源开启。

6.按下直流高压发电机上的绿色按钮，再按绿灯，指示高压连接。

7.顺时针、平稳地调整调压电位器。

当输出电压从零升至所需电压时，按规定时间记录电流表读数，检查控制箱和高压输出线的异常现象和声音。

8.减小电压之后，将调压器调调零，立即按下红色按钮，切断高压，关闭电源开关。

9.对样品进行了漏电和直流电压电阻试验。

检查试验确认试验机无异常后，方可进行泄漏试验和直流耐压试验。

连接测试样品、地线等，检查后打开电源。

10.不超过要求的电压或电流。

合适的升压速度为每秒3-5千伏试验电压。

在大容量测试中，还需要对电流表充电电流进行监测，电流不超过测试仪的最大充电电流。

对于小容量样品，如氧化锌避雷器、磁避雷器等，先将所需电压(电流)提高到所需电压(电流)的95%，然后缓慢小心地达到所需电压(电流)。

然后从数显表上读取电压（电流）值。

如果氧化锌避雷器需要测量0和75 UDC-1mA，电压将首先上升到UDC1mA电压值，然后按黄色按钮，然后电压降到原来的75g，并保持这种状态。

才可以读取电流。

测试之后，电位器逆时针方向回到零，即刻按下绿色按钮。

常规的直流高压发生器操作步骤及操作规程常规的直流高压发生器操作步骤1、使用前准备⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路，设备无分裂等损坏。

⑵将机箱、倍压筒放置到合适的安全的位置，分别联接好电源线、电缆线和接地线。

保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）并确保接地良好。

严禁各接地线相互串联使用，以免击穿时地电位抬高形成反击，损坏仪器。

⑶ 检查电源开关是否在关断的位置上，并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上，一般为1.10～1.20倍测试电压值。

2、空载升压验证过电压保护整定值⑴ 请认准电源是单相交流220V，50Hz.接通电源开关,此时绿灯亮,表示电源接通。

⑵ 按红色按钮，则红灯亮，表示高压接通。

⑶ 顺时针方向平缓调整调压电位器，输出端即从零开始升压。

电压表显示为负载试品上的电压（KV）值，电流表则显示试品上流过的电流与全部泄漏电流之和，电流以微安（uA）为单位。

升到所需的电压后，按规定时间记录电流表读数，并检查掌控箱及输出电缆有无异常现象及声响。

⑷ 降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。

3、对试品进行泄漏及直流耐压试验⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上，并将配套的专用高压线分别接到微安表上和被试品上。

⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联接是否牢靠，检查高压安全距离是否符合要求，方可开始进行试品的高压试验。

⑶ 检查确认仪器等无异常情况后，接通单相交流220V电源开关，此时绿灯亮，表示电源接通。

可开始进行试品的直流泄漏和直流耐压试验。

⑷ 按红色按钮，则红灯亮，表示高压接通，待上升压。

⑸ 顺时针方向平缓调整调压电位器,输出端即从零开始升压。

升压速度以每秒3—5kV上升试验电压为宜。

对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。

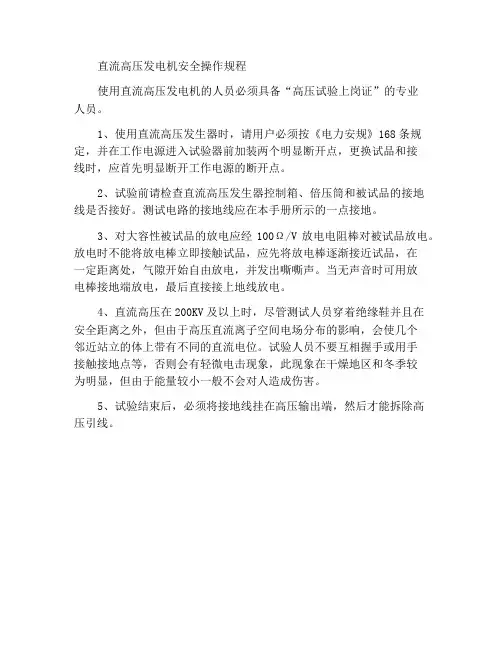

直流高压发电机安全操作规程
使用直流高压发电机的人员必须具备“高压试验上岗证”的专业
人员。

1、使用直流高压发生器时，请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，更换试品和接
线时，应首先明显断开工作电源的断开点。

2、试验前请检查直流高压发生器控制箱、倍压筒和被试品的接地
线是否接好。

测试电路的接地线应在本手册所示的一点接地。

3、对大容性被试品的放电应经100Ω/V放电电阻棒对被试品放电。

放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，在
一定距离处，气隙开始自由放电，并发出嘶嘶声。

当无声音时可用放
电棒接地端放电，最后直接接上地线放电。

4、直流高压在200KV及以上时，尽管测试人员穿着绝缘鞋并且在
安全距离之外，但由于高压直流离子空间电场分布的影响，会使几个
邻近站立的体上带有不同的直流电位。

试验人员不要互相握手或用手
接触接地点等，否则会有轻微电击现象，此现象在干燥地区和冬季较
为明显，但由于能量较小一般不会对人造成伤害。

5、试验结束后，必须将接地线挂在高压输出端，然后才能拆除高
压引线。

直流高压发生器操作规程
1.检查设备
2.设备连接
连接高压发生器之前，要确保电源处于关闭状态。

首先将高压发生器的电源线连接到正常的电源插座上。

然后将高压输出线正确地连接到需要供电的设备上。

确保连接的过程中没有发生短路现象，以免引发火灾或电击。

3.高压输出设置
在将高压发生器连接好之后，需要进行高压输出的设置。

根据所需输出电压的大小，通过设备上的控制面板或旋钮进行相关设置。

在设置的过程中需要小心调整，避免输出电压过高导致设备损坏或人身安全问题。

4.开启电源
5.调节电压
在确保高压发生器正常运行之后，可以通过设备上的控制面板或旋钮进行电压的调节。

根据实际需求调整电压大小，确保在设定的范围内进行供电。

在调节过程中要注意观察设备的反应和指示灯的状态，避免电压突变引发设备损坏或人身安全问题。

6.使用结束
在使用高压发生器结束后，首先要关闭电源，断开高压输出线与设备的连接。

然后进行设备的清洁工作，确保设备表面清洁无尘。

最后将设备进行仔细检查，确保设备正常，并按要求进行保养，以延长设备的使用寿命。

直流高压发生器操作程序直流高压发生器（Direct Current High Voltage Generator，简称DC HV Generator）是一种用于产生高电压直流电源的设备，广泛应用于各种高压实验、电子元器件测试、医疗设备和电力设备等领域。

在操作DC HV Generator之前，需要按照以下步骤进行操作：步骤一：安全检查1.切断直流高压发生器的电源，并确保其上电指示灯熄灭。

2.检查直流高压发生器的输入输出端口，确保连接正确可靠。

步骤二：上电准备1.将应变压器的量程调节到合适的档位，确保输出电压范围适合实验需求。

2.必要时，根据实验需求，将直流高压发生器的输出电压调至所需的数值。

步骤三：开启电源1.打开直流高压发生器的电源开关，并等待其上电。

2.检查电源指示灯，确保其正常工作。

步骤四：设置输出电压1.通过直流高压发生器的面板上的旋钮或数字显示器，调节输出电压到所需值。

注意，调整输出电压时要缓慢进行，避免突然输入过高的电压。

步骤五：连接实验设备1.将需要进行高压实验的设备连接到直流高压发生器的输出端口。

2.确保连接牢固可靠，并避免接触任何裸露的电极。

步骤六：进行实验1.在确认实验设备和直流高压发生器的连接正确无误后，可以开始进行实验。

2.根据实验需求，逐步调整输出电压，观察实验设备的反应，并记录实验数据。

步骤七：关闭电源1.在实验结束后，首先调低输出电压，然后关闭直流高压发生器的电源开关。

2.确保直流高压发生器的电源指示灯熄灭，表示已完全断电。

步骤八：恢复1.拔掉连接实验设备的电缆。

2.调整应变压器的量程到最低档位。

3.确保直流高压发生器的电源已彻底关闭，然后拔掉电源插头。

注意事项：1.在操作直流高压发生器之前，应先阅读使用说明书，熟悉设备的特点和安全注意事项。

2.在连接和调整电压时，要小心不要触碰任何裸露的电极，以避免触电风险。

3.在实验过程中，要注意实验设备的防护和稳定性，避免因高压引起的意外伤害。

直流高压发生器的操作使用是怎样的直流高压发生器是一种常见的电气测试仪器，它被广泛用于电力、电子、通信、航空航天等领域进行高压绝缘测试、放电试验、电场强度测量以及电源负载评估等。

本文将对直流高压发生器的基本操作使用方法进行介绍，帮助用户更好地掌握这种工具的应用。

一、设置电压与电流直流高压发生器的核心功能是产生高压，而产生高压的前提是要设置合适的电压与电流大小。

在使用直流高压发生器之前，需要先通过控制面板或者遥控器对待测设备的电压和电流进行调整，并确保其满足测试要求。

通常情况下，我们需要设置电源的电压输出并确认其在安全范围内，如需要进行放电测试，则需要设定相应的电流值，以便控制放电速度与效果，避免对设备产生损害。

二、测试电源的负载能力在测试设备的负载能力时，需要根据不同的实验需求进行设置。

一般而言，在设置负载电阻时，需要先选定合适的输出电流，再根据所测量的电流值确定合适的电源电压。

测量过程中，可以不断调整电源电压，以确定设备的电流、电压、功率的关系，获得相关参数的测试数据。

在测试结束后，可以根据测试数据来评估设备的负载能力是否达到了测试要求。

三、控制放电测试的速度放电测试是直流高压发生器常用的测试方法，借助放电测试可以判断设备的电气绝缘性能。

在放电测试过程中，需要根据测试要求设定放电时间，控制放电速度，确保测试效果的稳定和准确。

一般而言，放电测试需要进行多次，每次测试过程中可以逐渐减少放电时间，逐步缩小放电时间的范围，最终确认设备的放电特性。

四、压强测试压强测试是直流高压发生器用于检测电场强度的一种测试方法。

在压强测试中，需要先设置测试电场的电压，然后通过测试防爆场地，以确保测试数据的稳定和可靠。

在测试设备时，需要依据不同的测试要求，逐步提高测试电场的电压，以达到想要的测试目标。

五、安全操作在操作直流高压发生器时，需要注意安全。

为了保障测试人员的人身安全，需要在测试前根据设备的要求使用防护设备，如手套、鞋套、安全网、安全轨道等，以防止人员受到电击或导电危险。

直流高压发生器的正确操作方法与注意事项直流高压发生器是一种能够生成高电压直流电源的仪器。

在科研、生产等领域中广泛应用。

但是，由于其使用涉及到电击和高压等不安全，因此正确的操作方法和注意事项显得尤为紧要。

本文将从以下几个方面认真介绍直流高压发生器的正确操作方法与注意事项。

1. 基本原理直流高压发生器是一种高压电源，工作时需将低电压的交流电源加工成高压直流电源，再通过放大器驱动电极输出。

需要注意的是，该电源会带有较高的电荷能量，若操作得当，可以带来很多好处，否则不仅会造成设备损坏，还会严重威逼到工作人员的安全。

2. 设备操作方法在使用直流高压发生器时，应遵奉并服从以下操作步骤：2.1. 检查设备在使用直流高压发生器前，需要先检查设备是否有损坏，特别是输出端和高压电源的核心部分。

假如往往检查不到问题或者发觉有问题或毛边，就需要交给专业人员进行检修，以保证设备正常运行。

2.2. 接电线正确连接高压电源和直流输出端的电线，确保电源的输出能够有效地输送。

这里需要注意，操作人员必需戴防静电手套，以避开设备被静电干扰或自身施工过程中静电放电烧毁电路元件等情况。

2.3. 构建电路正确构建直流电路，将电源端和负载端建立正确相互连接通路，以确保电流输出流通，并保证电压输出稳定。

2.4. 设定电压依据实际情况需要，在直流高压发生器上正确设置电压。

此时，应特别注意：每次设定电压前，需要等到电源电流降至零再进行操作，避开设备发生损害和短路。

2.5. 开启电源操作人员需要确保每次开启电源之前，都已做好了准备工作，如正确连接防静电等措施，以保证设备的稳定正常运行。

3. 注意事项以下是操作直流高压发生器时需要注意的事项：3.1. 电压不宜过高使用直流高压发生器时，不应将输出电压设置过高。

一般来说，直流电压不应高于设备承受压力的30%。

设置电压过高可能会导致设备损坏或被电击。

3.2. 外部环境因素操作直流高压发生器时，应注意到外部环境的因素。

直流高压发生器的使用是怎样的及操作规程直流高压发生器的使用是怎样的？智能直流高压发生器接受大屏幕的LCD显示器,智能接地不良保护及报警功能（接地不良不能升压）,测压回路断线保护（电压测量回路断线仪器不能升压）,急停按钮,大大提高了操作人员在作业过程中安全性。

智能直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。

故障取样接受专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。

推动信号快速关断保护在输出端接受专用传感器取样,反应时间为纳秒级；通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下不损坏功率器件。

使用说明:1.智能输出及电压、电流测量电缆快速联接多芯插座:用于机箱与倍压部分的联接。

联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。

拆卸时只需逆时针转动电缆插头即可。

注意:安装、拆卸插头时,请握紧插头的金属圆环处旋转。

严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。

2.LCD大液晶显示屏:显示直流高压输出电压,单位为kV,最小辨别率为±0.1kV；显示高压输出电流,单位为uA,最小辨别率为±0.1uA。

显示每次试验设定好的时间3.电源输入插座:单相交流220V±10%,50Hz。

将随机配置的电源线与电源输入插座相联（插座内自带保险管10A或单独保险座）4.接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。

5.设定功能键:开机后或者每次试验结束后按此键后方可进入下一菜单,然后依据试验要求设定每次试验所需要的电压和时间6.选择功能键:选择键用来移动光标,进入你所要选择的界面。

7.计时功能键:开机后按此功能键可以设定时间日期,进入试验菜单后可以对每次试验的时间进行倒计时,到你设定的时间后伴随三声蜂鸣报警,提示你设定的试验时间已到,可重复计时。

中频直流高压发生器的使用方法以及具体步骤介绍中频直流高压发生器是一种常用的实验室设备，可以产生高达数百伏的高压直流电流，常用于电子设备测试、电动机驱动、放电试验和电极处理等领域。

本文将介绍中频直流高压发生器的使用方法以及具体步骤，让你对其有更加深入的了解。

中频直流高压发生器的基本构造中频直流高压发生器由电源、高频变压器、整流滤波电路、稳压器和输出终端等组成。

其中，电源是为整个设备提供必要的能源，高频变压器负责将输入电源转换成高频电能，整流滤波电路用于从高频电压中提取直流电压，稳压器用于稳定输出电压，输出终端负责为外部设备提供电力供应。

中频直流高压发生器的使用方法步骤一：接通电源首先需要将中频直流高压发生器的电源插入到电源插座中，并打开设备电源开关。

此时，设备面板上的指示灯应该亮起来，表明设备正在正常工作。

步骤二：选择工作模式接通电源后，需要根据实际需要选择中频直流高压发生器的工作模式。

通常情况下，设备具有多个工作模式，例如恒压调节、恒流调节、恒功率调节等。

用户可按需选择合适的工作模式。

步骤三：设置输出电压设置输出电压是使用中频直流高压发生器的关键步骤。

通常情况下，设备需要在面板上输入所需的电压大小。

用户可以通过旋转设备面板上的旋钮来调整电压输出值。

需要注意的是，设备输出的电压值不能超过其额定输出电压值，否则会造成设备的损坏。

步骤四：调节输出电流若需要使用恒流模式，则需要调节设备的输出电流。

与设置输出电压类似，用户可以通过旋转设备面板上的旋钮来调整输出电流值。

需要注意的是，设备输出的电流值不能超过其额定输出电流值，并且在使用恒流模式时，设备可以根据所接外部电路的情况进行无功补偿。

步骤五：连接输出终端在完成上述的设置后，需要将输出终端连接到实验设备或接口上。

通常情况下，设备会提供多个输出终端，用户可以根据需要选择合适的终端进行连接。

需要注意的是，输出终端需要正确接入目标设备，否则会造成设备的损坏。

步骤六：进行实验经过以上步骤的设置和连接，现在可以开始实验了。

谈谈直流高压发生器现场接线及使用方法直流高压发生器提供直流高压源，是特意用来检测电力器件的电气绝缘强度和泄走电流。

直流高压发生器是根据中国行业准则ZBF24003-90《便携式直流高压发生器通用技艺条件》的要求，最新研讨、设计、制造的，是新时代产物，直流高压发生器拥有多种保护性能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。

障碍取样选用专用的传感器，行为时光为纳秒级，光阻隔元件也为纳秒级，行为时光通常在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。

在日常的运用中，直流高压发生器又是怎么接线。

1、首先检查直流高压发生器的操作箱和倍压筒是否完好和清洁，AC220V电源线和连接电缆不应断路或短路。

2、将操纵箱和倍压筒用专用电缆连接好，并留有充足平安的间隔。

而后，与试品避雷器或许其它负载相连，同时，还应将放电棒接地线连接好。

3、检验所有电路连线，并确认无误后，进行下述空载试验。

4、将直流高压发生器的电源开关置于“分”位置，将高压输送调整旋钮逆时针旋到底,合上电源开关，表头有显现，按合闸按钮，听到“啪”声，表示继电器合上，并有细微振荡声，顺时针渐渐调整输送旋钮，调至所需电压值。

假如需求运用过流、过压保护性能，请将过流、过压保护调整旋钮置于相应位置。

5、空载试验经事后，能够进行试品的直流耐压和泄走电流试验.按惯例高压试验程序进行，假如保护行为后还需求再次升压，一定先断开电源，再反复以上步调才行。

6、当进行容性负载试验时，因为电容的充电过程，升压速度不能快，免得输送电压超出额定值，使试品破损。

7、试验完成，务必将直流高压发生器的高压输送调整旋钮退回零位，割断电源，等高压位降低一些后，用放电棒将残余电荷放尽，才能撤除试验接线。

以上就是关于直流高压发生器现场试验接线方法的简单介绍，快去实际操作中运用吧!尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪,高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍,您如果对我们的产品有兴趣，咨询。
