300kv直流高压发生器

直流高压发生器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、工作原理 (5)三、性能特点 (6)四、技术指标 (7)五、操作说明 (8)六、使用注意事项及维护 (9)七、附件 (11)八、附录 (12)一. 概述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本仪器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（ZGF24003-90），某些指标优于《无间隙金属氧化物避雷器》（GB11032－89）的要求。

ZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。

整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

二. 技术指标及使用条件1. 技术条件●电源：AC220V±10%，50Hz±1%●输出电压指示精度：<1级●输出电流指示精度：<1级●纹波系数：≤0.5%●0.75倍输出电压指示精度：<1级，带锁存2. 使用条件●相对湿度：25℃时不大于85%，无凝露●工作方式：间断使用30分钟●环境温度：- 10 40℃●海拔高度：1500m以下3. 保护功能●内部过压保护, 内部过流保护●外部过压保护(保护电压可整定), 外部过流保护或击穿保护●内部功率保护●非零点启动保护●定时声讯报警图1. 原理框图四. 面板说明ZGF数字式直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。

直流高压发生器主要技术性能及配置品名：直流高压发生器规格型号：ZGS-C200kV/3mA上海苏特生产的直流高压发生器具备以下技术资质：1、ISO9001：2000质量管理体系认证证书2、计量合格确认证书3、中国制造计量器具许可证（CMC）4、上海苏特参与编写的国家最新电力行业标准—DL/T848.1-2004《直流高压发生器通用技术条件》5、电力工业电气设备质量检验测试中心（武高所）检测报告一、主要技术性能1.高压输出：额定电压：0~200k V连续可调；额定电流：3mA；额定功率：600W。

2.电压、电流指示均采用数字显示电压测量精度：数显表±1.0%（满度）±2个字；电流测量精度：数显表±1.0%（满度）±2个字。

3.波纹系数：≤0.5%4.电压稳定度：随机波动，电源电压变化±10%时≤1%。

5.过载能力：空载电压可超出额定电压10%使用十分钟。

最大充电电流可达到6mA。

6.电源：单相交流50赫兹220伏±10%。

7.工作方式：（1）间断使用（2）一次连续时间最长为30分钟8.工作环境：温度-10~40℃。

相对湿度室温为25℃时不大于85%（无凝露）海拔高度1500米以下。

9.带电容负荷能力：（1）被试品电容量无限制（2）可用6mA充电10.结构特点：（1）丝绕环氧倍压筒。

（2）空气绝缘、无泄漏之虑。

11.操作箱特点（1）高精度0.75U DC1m A单触按钮（精度≤1.0%），最适合氧化锌避雷器试验。

（2）过压保护采用拨码设置，一目了然。

（3）立卧两用型国际标准机箱，现场更方便。

二、配置1.操作箱一只。

2.倍压筒一节。

3.全屏蔽高压微安表一块。

4.附件：专用接地线、电源线、中频引出线、高压屏蔽线各一根，放电棒一套，限流电阻一根。

5.外包装采用防震铝合金箱。

三、售后服务保障终身保修、三年内免费维修。

生产商：上海苏特电气有限公司ZGS-Q60kV/2mA直流高压发生器主要技术性能及配置三、主要技术性能12.高压输出：额定电压：0~60k V连续可调；额定电流：2mA；额定功率：120W。

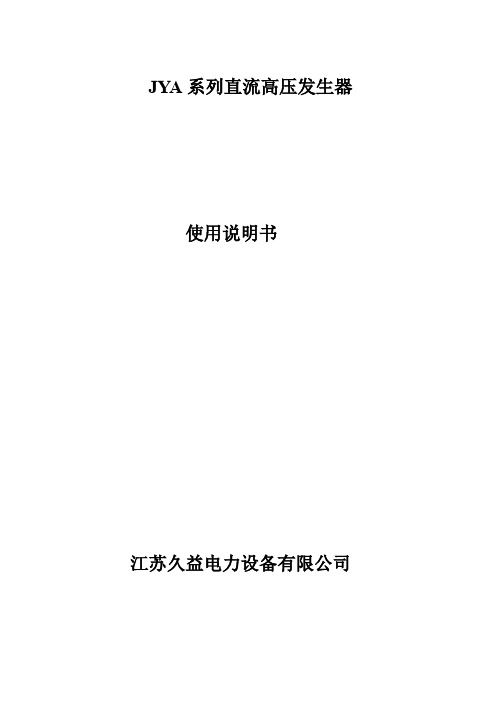

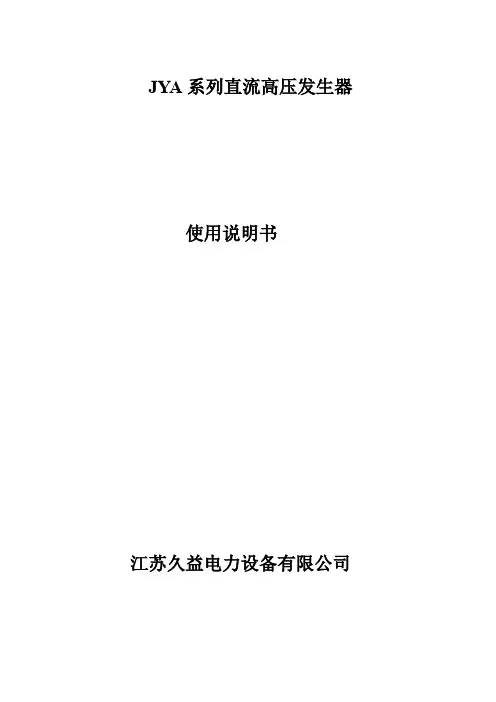

JYA系列直流高压发生器使用说明书江苏久益电力设备有限公司一、产品简介JYA-120KV/2mA系列便携式液晶直流高压发生器是我公司采用国际最先进技术结合中国国情研制的面向国内的高可靠度、高品位、真正便携的试验设备，是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验最理想的检测仪器。

1、产品特点①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪最理想的换代产品。

②增加了日期时间计时功能，采用最先进工艺技术制造。

脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100kHz。

③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。

④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。

仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。

抗干扰性能好，适合现场使用。

⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。

⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。

⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。

本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。

并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。

2、产品型号及含义J Y A -120K V /2m A输出电流，mA ；输出电压，kV ； 系列号； 直流高压发生器。

3、电气原理框图4、产品规格及技术指标型号 项目 JYA 60/2JYA 60/10JYA 120/2JYA 120/5JYA 200/2JYA 200/5JYA 300/2其 它 等 级输出额定电压电流 60kV/2mA 60kV/10mA 120kV/2mA 120kV/5mA 200kV/2mA 200kV/5mA 300kV/2mA 600～800kV电压等级的直流发生器定做控 制 箱 重 量4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg倍 压 体 尺寸重量 Φ120×300mm 4.1kgΦ148×360mm 4.5kgΦ120×450mm 5.5kgΦ148×500mm6.2kg Φ148×730mm11kg Φ148×760mm 11.5kg Φ180×1100mm20kg工作电源 50Hz ；220V±10%测量误差 数字电压表：1%（满度）±1个字；数字电流表：1%（满度）±1个字稳 定 度 随机波动，电源变化±10%时，≤0.5%纹波系数 ≤0.5%（满度） 工作方式 间断使用，额定负载60min工作环境环境温度：-15℃～50℃；温度25℃时，相对湿度：＜90%（无凝露）；海拔高度：＜2500m输入AC220V 高压直流输出滤波器 工频/高频换能电路反馈及保护电路 脉冲调制、相位模糊控制测量电路倍加器保护电阻 分压器辅助电源二、操作说明●控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

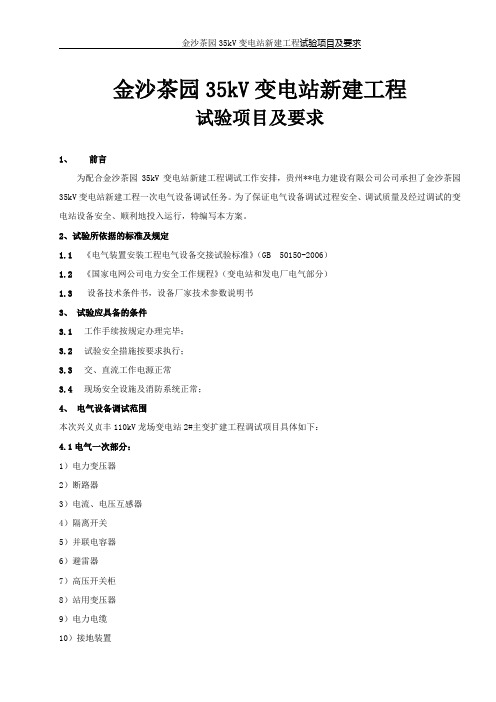

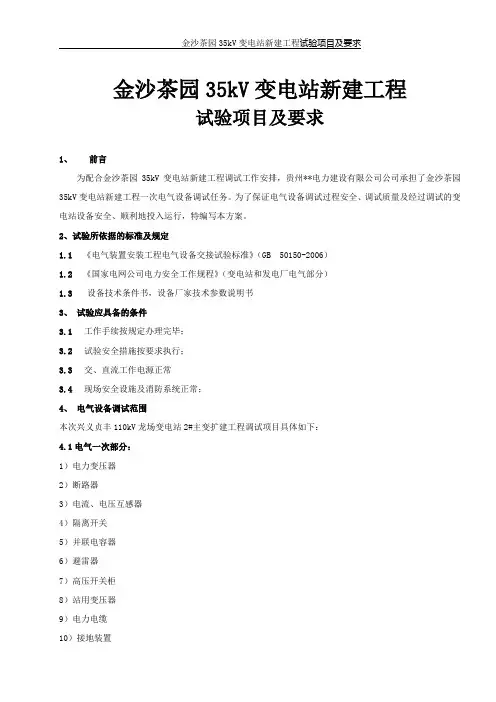

金沙茶园35kV变电站新建工程试验项目及要求金沙茶园35kV变电站新建工程试验项目及要求1、前言为配合金沙茶园35kV变电站新建工程调试工作安排，贵州**电力建设有限公司公司承担了金沙茶园35kV变电站新建工程一次电气设备调试任务。

为了保证电气设备调试过程安全、调试质量及经过调试的变电站设备安全、顺利地投入运行，特编写本方案。

2、试验所依据的标准及规定1.1《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）1.2《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）1.3设备技术条件书，设备厂家技术参数说明书3、试验应具备的条件3.1工作手续按规定办理完毕；3.2试验安全措施按要求执行；3.3交、直流工作电源正常3.4现场安全设施及消防系统正常；4、电气设备调试范围本次兴义贞丰110kV龙场变电站2#主变扩建工程调试项目具体如下：4.1电气一次部分：1）电力变压器2）断路器3）电流、电压互感器4）隔离开关5）并联电容器6）避雷器7）高压开关柜8）站用变压器9）电力电缆10）接地装置5、调试项目：三、试验设备计划表6、试验注意事项：6.1高压调试中必须要有安全监护人；6.2根据有关规程、规定及作业指导书进行试验，不漏项，不错判；6.3 有关的试验设备必须经检验合格，并在有效期内；6.4调试中发现问题，应立即书面通知监理或运行单位并配合进行处理。

7 安全措施：7.1调试工作中严格遵守变电站各项安全生产规定；7.2试验中所用安全工器具应检验合格，满足规程要求；7.3高压试验时不能少于2人，试验时有一人监护；7.4试验现场应设置围绳或围栏，悬挂“止步，高压危险”标示牌面向外，并在工作地点悬挂“在此工作”标示牌；7.5工作人员进入试验场地必须正确戴好安全帽；7.6试验中有登高作业时，登高人员必须使用安全带方可进行登高工作，必须有人监护；7.7进行CT试验时，涉及CT二次回路工作，将试验CT二次与保护回路隔离，经试验人员检查无误方可进行试验；拆开及恢复二次接线必须由同一人员操作，同时有人监护，拆开前做好记录，恢复后认真核对；7.8在PT试验中需要拆除一次引线时登高人员需系好安全带，在恢复接线时应连接可靠；7.9进行避雷器试验时，需要拆除一次引线时登高人员需系好安全带，在恢复接线时应连接可靠；7.10现场需使用检修或试验电源时，必须在值班员指定地点进行搭接，并遵照变电站的有关规定，使用完毕后，应将其恢复至原样；7.11试验人员不得擅自移动或翻越值班员所布置的遮拦，试验进行中无关人员严禁进入试验现场；7.12搬运梯子时必须由两人进行，且水平搬运；7.13工作过程中，如有疑问，必须核实清楚后方可继续工作；7.14工作过程中如需使用起重或升高机械时，必须有人监护，使用前必须检查机械和辅助工具完好、合格；7.15工作班成员在未得到试验工作负责人或现场总负责人同意，不得随意动用、搭接试验接线或操作试验设备；试验完毕后,认真清理现场；8、试验组织措施：8.1本调试由贵州黔冠实业发展有限责任公司负责组织进行, 对试验的结果负责；8.2试验测试工作由贵州黔冠实业发展有限责任公司试验人员负责, 试验所需一、二次设备的操作由变电站内操作人员负责；8.7试验工作中设试验总负责人（监护人）一名，安全监护人一名，试验人员人员4～5名，由安装单位配合试验工作，试验过程中，配合人员应由现场试验负责人指挥。

●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●使用本仪器请用户必须按《电力安规》168条规定，在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。

●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。

试验回路接地线应按本说明书（图6）所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电，有嘶嘶声。

当无声音时可用放电棒接触放电，最后直接接上地线放电。

●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。

试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。

目录一、简介 (1)二、工作原理框图 (2)三、主要技术性能 (3)四、使用说明 (4)五、操作步骤 (6)六、故障检查与处理 (10)七、产品成套性 (10)八、选购件 (11)一、简介ZGS系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。

适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

ZGS-C系列直流高压试验器采用中频倍压电路。

并应用最新的PWM脉宽调制技术和大功率IGBT器件。

根据电磁兼容性理论，采用了特殊屏蔽、隔离和接地等措施。

使直流高压试验实现了稳定度、高精度、高可靠性。

ZGS-C型系列直流高压试验器采用了电压大反馈，因此输出电压稳定度得到大幅度提高，电压漂移量较小；高压过压整定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；增设了高精度0.75U DC-1mA功能按钮，给氧化锌避雷器测量带来了极大的方便；输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，操作简单；同时整个试验器的体积、重量都大幅度减小，更利于现场作业。

电压示值误差测量不确定度评定示例A.1 概述： A.1.1 测量方法：用满足本校准规范要求的校准装置，在规定的校准条件下，采用标准分压器法，测量被校直高发额定输出电压示值误差。

将被校仪器与标准装置按照规范图1连接，将直高发输出电压调至额定电压值，读取直高发示值和标准装置参考值，并计算示值误差。

A.1.2 测量标准：A.1.3 被测对象：A.2 测量模型A.2.1电压示值误差测量模型为：%100⨯-=SSX U U U U δ 式中：U δ——直高发输出电压示值相对误差，%；X U ——直高发输出电压示值，kV ；S U ——直高发校准装置电压参考值，kV 。

A.2.2 方差及灵敏系数)()()(02222212δδδu c u c u x c +=∆式中，灵敏系数1)(/)(1=∂∆∂=x c δδ；1)(/)(02-=∂∆∂=δδc 。

A.3 测量不确定度的分量评定对被校直高发额定输出电压示值误差进行不确定度评定。

主要分分量来源为标准分压器准确度，数字多用表直流电压准确度，数字多用表直流电压表分辨率，和被检直高发引入。

被校直高发引入的不确定度分量可能为测量重复性引入或被校直高发分辨率引入，由于二者之间有重复部分，故只分析其中校大者。

A.3.1 由校准装置准确度等级引入的不确定度分量)(1U u δ，用B 类标准不确定度评定。

标准直流分压器的准确度等级为0.1级，则其不确定度区间半宽为0.1%，按均匀分布计算。

41108.53/001.0)(-⨯==U u δA.3.2 数字多用表直流电压准确度引入的不确定度分量)(2U u δ，用B 类标准不确定度评定。

数字多用表直流电压准确度等级为0.0045级，则其不确定度区间半宽为0.0045%，按均匀分布计算。

52106.23/000045.0)(-⨯==U u δA.3.3 数字多用表测量直流电压的分辨率引入不确定度分量)(3U u δ，用B 类标准不确定度评定。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品通电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

-2-保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

-3-实验之前安全注意事项1、使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。

2、使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入直流高压发生器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。

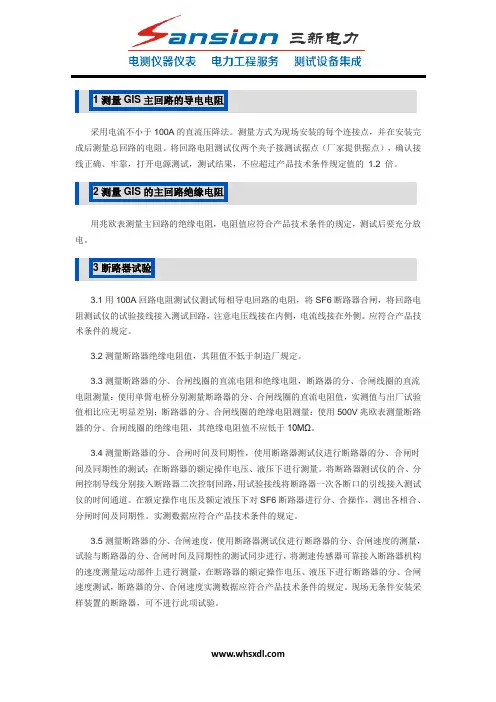

1测量GIS主回路的导电电阻采用电流不小于100A的直流压降法。

测量方式为现场安装的每个连接点，并在安装完成后测量总回路的电阻。

将回路电阻测试仪两个夹子接测试据点（厂家提供据点），确认接线正确、牢靠，打开电源测试，测试结果，不应超过产品技术条件规定值的1.2 倍。

2测量GIS的主回路绝缘电阻用兆欧表测量主回路的绝缘电阻，电阻值应符合产品技术条件的规定，测试后要充分放电。

3断路器试验3.1用100A回路电阻测试仪测试每相导电回路的电阻，将SF6断路器合闸，将回路电阻测试仪的试验接线接入测试回路，注意电压线接在内侧，电流线接在外侧。

应符合产品技术条件的规定。

3.2测量断路器绝缘电阻值，其阻值不低于制造厂规定。

3.3测量断路器的分、合闸线圈的直流电阻和绝缘电阻，断路器的分、合闸线圈的直流电阻测量：使用单臂电桥分别测量断路器的分、合闸线圈的直流电阻值，实测值与出厂试验值相比应无明显差别；断路器的分、合闸线圈的绝缘电阻测量：使用500V兆欧表测量断路器的分、合闸线圈的绝缘电阻，其绝缘电阻值不应低于10MΩ。

3.4测量断路器的分、合闸时间及同期性，使用断路器测试仪进行断路器的分、合闸时间及同期性的测试；在断路器的额定操作电压、液压下进行测量。

将断路器测试仪的合、分闸控制导线分别接入断路器二次控制回路，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。

在额定操作电压及额定液压下对SF6断路器进行分、合操作，测出各相合、分闸时间及同期性。

实测数据应符合产品技术条件的规定。

3.5测量断路器的分、合闸速度，使用断路器测试仪进行断路器的分、合闸速度的测量，试验与断路器的分、合闸时间及同期性的测试同步进行，将测速传感器可靠接入断路器机构的速度测量运动部件上进行测量，在断路器的额定操作电压、液压下进行断路器的分、合闸速度测试，断路器的分、合闸速度实测数据应符合产品技术条件的规定。

现场无条件安装采样装置的断路器，可不进行此项试验。

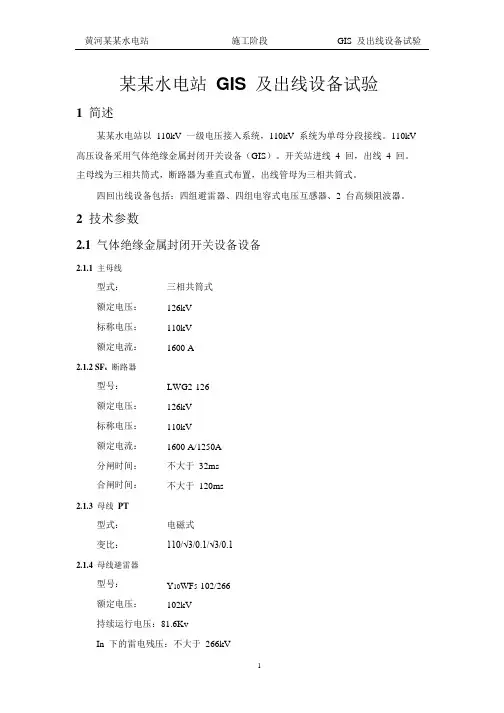

黄河某某水电站施工阶段GIS 及出线设备试验某某水电站GIS及出线设备试验1简述某某水电站以110kV 一级电压接入系统，110kV 系统为单母分段接线。

110kV 高压设备采用气体绝缘金属封闭开关设备（GIS）。

开关站进线4 回，出线4 回。

主母线为三相共筒式，断路器为垂直式布置，出线管母为三相共筒式。

四回出线设备包括：四组避雷器、四组电容式电压互感器、2 台高频阻波器。

2技术参数2.1气体绝缘金属封闭开关设备设备2.1.1主母线型式：额定电压：标称电压：额定电流：2.1.2 SF6断路器型号：额定电压：标称电压：额定电流：分闸时间：合闸时间：2.1.3母线PT型式：变比：2.1.4母线避雷器型号：额定电压：三相共筒式126kV110kV1600 ALWG2-126126kV110kV1600 A/1250A 不大于32ms不大于120ms电磁式110/√3/0.1/√3/0.1Y10WF5-102/266 102kV持续运行电压：81.6KvIn 下的雷电残压：不大于266kV1标称放电电流：102.1.5隔离开关型号：GWG1-126/T额定电压：126kV额定电流：1600 A/1250A额定控制电压：220V额定SF6 气体压力：0.4MPa 2.2出线设备2.2.1出线PT型式：变比：2.2.2出线避雷器型号：TYD-110/√3-0.01H 110/√3/0.1/√3/0.1Y10W1-102/253G3试验标准试验标准执行GB50150－91 标准及厂家技术资料。

4 GIS试验4.1常规试验4.1.1主回路电阻测量测量随安装过程进行，使用微欧计，测量主回路的导电回路电阻，换算至相同温度下，与出厂值相比误差不大于2%。

4.1.2密封性试验各气室间隔充气至额定压力后，保持24 小时，用SF6 气体检测仪检查，如果检测仪报警，证明该法兰面漏气，须回收该法兰两边气室气体，分解检查。

另一种方法是长期监测，经过 1 年的时间，各气室在同样的温度条件下，其压力下降不大于1%，即认为密封合格。
