如何对直流高压发生器直流耐压和泄漏电流试验的结果进行判断

电缆直流耐压和泄漏电流试验结果怎么判断?1、要求耐压5分钟时的泄漏电流值不得大于耐压1分钟时的泄漏电流值。

对纸绝缘电缆而言,三相间的泄漏电流不平衡系数不应大于2,6/6kV及以下电缆的泄漏电流小于10μA,8.7/10kV电缆的泄漏电流值小于20μA时,对不平衡系数不作规定。

2、在加压过程中,泄漏电流突然变化,或者随时间的增长而增大,或者随试验电压的上升而不成比例地急剧增大,说明电缆绝缘存在缺陷,应进一步查明原因,必要时可延长耐压时间或提高耐压值来找绝缘缺陷。

3、相与相间的泄漏电流相差很大,说明电缆某芯线绝缘可能存在局部缺陷。

4、若试验电压一定,而泄漏电流作周期性摆动,说明电缆存在局部孔隙性缺陷。

当遇到上述现象,应在排除其他因素(如电源电压波动、电缆头瓷套管脏污等)后,再适当提高试验电压或延长持续时间,以进一步确定电缆绝缘的优劣。

直流耐压试验和泄漏电流的测量直流耐压试验和泄漏电流的测量因为电力电缆的电容较大,施:正及运行单位受设备限制,难以进行工频交流耐压试验。

因此,直流耐压试验便成为检查电缆耐电强度的常用方法。

泄漏电流的测量可以与直流耐压试验同时进行。

对于运行中的电缆,无压的重要电缆每年至少一次;无压力的其他电缆,至少每3年进行一次试验。

保持压力的电缆在失压修复后应试验一次,此外在重包电缆头时也应进行试验。

在进行试验时,在直流电压的作用下,电缆绝缘中的电压按绝缘电阻分布,当在电缆中发现局部缺陷时,则大部分电压将加在与缺陷串联的未损坏部分上,所以从这种意义来说,直流耐压试验比交流耐压试验更容易发现局部缺陷。

电力电缆的直流泄漏电流的测量和直流耐压试验在意义上是不相同的。

因为在直流耐压试验时对检查绝缘干枯,气泡,纸绝缘机械损伤和制造过程中的包缠缺陷等,能有效的检查出来,而泄漏电流的测量则对绝缘劣化,受潮等现象的检查比较有效。

之所以这两种试验同时进行,是由于在实际工作中的接线和试验设备等完全相同,试验电压标准见表5-3。

高压电缆泄漏电流和直流耐压试验分析摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。

通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。

关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage testfor high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。

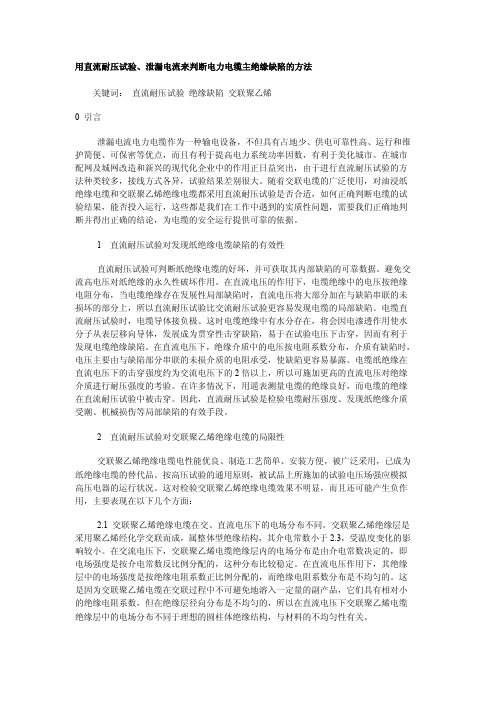

用直流耐压试验、泄漏电流来判断电力电缆主绝缘缺陷的方法关键词：直流耐压试验绝缘缺陷交联聚乙烯0 引言泄漏电流电力电缆作为一种输电设备，不但具有占地少、供电可靠性高、运行和维护简便、可保密等优点，而且有利于提高电力系统功率因数，有利于美化城市。

在城市配网及城网改造和新兴的现代化企业中的作用正日益突出，由于进行直流耐压试验的方法种类较多，接线方式各异，试验结果差别很大。

随着交联电缆的广泛使用，对油浸纸绝缘电缆和交联聚乙烯绝缘电缆都采用直流耐压试验是否合适，如何正确判断电缆的试验结果，能否投入运行，这些都是我们在工作中遇到的实质性问题，需要我们正确地判断并得出正确的结论，为电缆的安全运行提供可靠的依据。

1直流耐压试验对发现纸绝缘电缆缺陷的有效性直流耐压试验可判断纸绝缘电缆的好坏，并可获取其内部缺陷的可靠数据。

避免交流高电压对纸绝缘的永久性破坏作用。

在直流电压的作用下，电缆绝缘中的电压按绝缘电阻分布，当电缆绝缘存在发展性局部缺陷时，直流电压将大部分加在与缺陷串联的未损坏的部分上，所以直流耐压试验比交流耐压试验更容易发现电缆的局部缺陷。

电缆直流耐压试验时，电缆导体接负极。

这时电缆绝缘中有水分存在，将会因电渗透作用使水分子从表层移向导体，发展成为贯穿性击穿缺陷，易于在试验电压下击穿，因而有利于发现电缆绝缘缺陷。

在直流电压下，绝缘介质中的电压按电阻系数分布，介质有缺陷时，电压主要由与缺陷部分串联的未损介质的电阻承受，使缺陷更容易暴露。

电缆纸绝缘在直流电压下的击穿强度约为交流电压下的2倍以上，所以可施加更高的直流电压对绝缘介质进行耐压强度的考验。

在许多情况下，用遥表测量电缆的绝缘良好，而电缆的绝缘在直流耐压试验中被击穿。

因此，直流耐压试验是检验电缆耐压强度、发现纸绝缘介质受潮、机械损伤等局部缺陷的有效手段。

2直流耐压试验对交联聚乙烯绝缘电缆的局限性交联聚乙烯绝缘电缆电性能优良、制造工艺简单、安装方便，被广泛采用，已成为纸绝缘电缆的替代品。

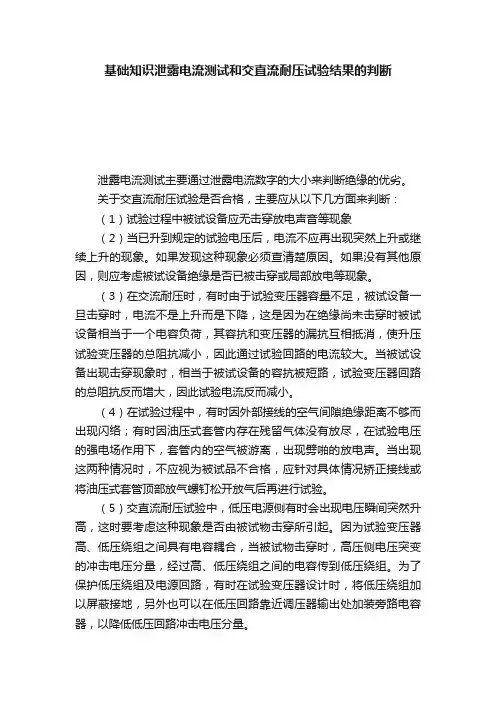

基础知识泄露电流测试和交直流耐压试验结果的判断
泄露电流测试主要通过泄露电流数字的大小来判断绝缘的优劣。

关于交直流耐压试验是否合格，主要应从以下几方面来判断：
（1）试验过程中被试设备应无击穿放电声音等现象
（2）当已升到规定的试验电压后，电流不应再出现突然上升或继续上升的现象。

如果发现这种现象必须查清楚原因。

如果没有其他原因，则应考虑被试设备绝缘是否已被击穿或局部放电等现象。

（3）在交流耐压时，有时由于试验变压器容量不足，被试设备一旦击穿时，电流不是上升而是下降，这是因为在绝缘尚未击穿时被试设备相当于一个电容负荷，其容抗和变压器的漏抗互相抵消，使升压试验变压器的总阻抗减小，因此通过试验回路的电流较大。

当被试设备出现击穿现象时，相当于被试设备的容抗被短路，试验变压器回路的总阻抗反而增大，因此试验电流反而减小。

（4）在试验过程中，有时因外部接线的空气间隙绝缘距离不够而出现闪络；有时因油压式套管内存在残留气体没有放尽，在试验电压的强电场作用下，套管内的空气被游离，出现劈啪的放电声。

当出现这两种情况时，不应视为被试品不合格，应针对具体情况矫正接线或将油压式套管顶部放气螺钉松开放气后再进行试验。

（5）交直流耐压试验中，低压电源侧有时会出现电压瞬间突然升高，这时要考虑这种现象是否由被试物击穿所引起。

因为试验变压器高、低压绕组之间具有电容耦合，当被试物击穿时，高压侧电压突变的冲击电压分量，经过高、低压绕组之间的电容传到低压绕组。

为了保护低压绕组及电源回路，有时在试验变压器设计时，将低压绕组加以屏蔽接地，另外也可以在低压回路靠近调压器输出处加装旁路电容器，以降低低压回路冲击电压分量。

直流耐压试验和泄漏电流试验有什么共同点和不同点?还有交流耐压试验三者的区别？交流耐压试验和直流耐压试验：耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。

它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。

若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受最大压力。

因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的倍，这样直流电压才可以与交流电压峰值等值。

例如：1500V交流电压，对于直流电压若要产生相同数量的电应力必须为1500×1.414即2121V 直流电压。

使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。

采用直流测试的另一个好处在于可以逐渐的施加电压。

在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。

需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。

事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。

直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。

另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。

交流耐压测试的优点在于,它可以检测所有的电压极性，这更接近与实际的实用情况。

另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。

并且，交流测试完成后，无需进行样品放电。

交流耐压测试的不足在于，如果测试中的线路中有大的Y电容，在某些情况下，交流测试将会误判。

大部分安全标准允许使用者在测试前不连接Y电容，或者改为使用直流测试。

直流耐压测试在加高电压于Y电容时，不会误判，因为此时电容不会允许任何电流通过。

电力电缆直流耐压试验分析及结果判断【摘要】本文结合高压电力电缆试验的实践，分析直流耐压试验对发现电缆绝缘缺陷的有效性（油浸纸绝缘电力电缆）及直流耐压试验对交联聚乙烯电力电缆的局限性，探讨预防性电力电缆耐压试验的合理性，评价通过泄漏电流来判断电力电缆绝缘优劣的方法。

【关键词】直流耐压试验；预防性试验；绝缘缺陷；交联聚乙烯；有效性；局限性；在线监测；泄漏电流0 引言新敷设的电力电缆（以下简称“电缆”）投入运行前必须通过交接试验，6千伏以上的高压电缆主要试验项目是直流耐压试验及泄漏电流的测量。

由于进行直流耐压试验的设备种类较多，接线方式各异，试验结果差别很大，即对同一电缆用不同设备、不同接线测取泄漏电流，也会得到相差甚远的数值。

对油浸纸绝缘电缆和交联聚乙烯绝缘电缆都采用直流耐压试验是否合适，每年一次的预防性实验利大还是弊大，如何判断电缆能否投入运行，这些都是我们在日常工作中经常遇到的问题。

本文结合我单位工作经验，介绍一些观点和见解。

1 直流耐压试验对发现电缆绝缘缺陷的有效性直流耐压试验的目的在于检验电缆的耐压强度，它对发现绝缘介质中的气泡、机械损伤等局部缺陷比较有利，因为在直流电压下，绝缘介质中的电位将按电阻分布。

当介质有缺陷时，电压主要被与缺陷部分串联的未损坏介质的电阻承受，较有利于发现介质缺陷，电缆绝缘在直流电压下的击穿强度约为交流电压下的二倍，所以可以施加更高的直流电压对绝缘介质进行耐压强度的考验。

很多情况下，我们用摇表检测电缆绝缘良好，而在直流耐压试验中发生绝缘击穿，可见直流耐压是检测高压电缆绝缘缺陷的有效手段。

2 直流耐压试验对交联聚乙烯绝缘电缆的局限性直流耐压试验发现电缆绝缘缺陷十分有效，但对交联聚乙烯绝缘电缆则未必，而且可能产生副作用。

1）联聚乙烯绝缘在交流电压下的电场分布不同于施加直流电压时的电场分布交联聚乙烯绝缘材料是聚乙烯塑料经交联工艺而生成的，属整体型绝缘材料，其介电常数为2.1-2.3，且一般不受温度变化的影响。

浅谈电缆直流耐压及泄漏电流试验方法[摘要] 本文依据自己实际生产工作中的经验，结合理论知识，对高压电缆的绝缘性试验的方法、要求、试验结果的分析判断以及影响试验的因素进行了探讨和总结。

可以为同行提出借鉴，保证电力电缆的安全稳定运行。

[关键词] 高压电缆；绝缘性试验；分析；总结0 前言电力电缆被广泛的应用在各行各业中，尤其是发电厂中。

电缆在运行中可能承受各种过电压或者机械、化学伤害，而电缆的绝缘状况直接影响到电厂电力设备的安全运行情况，因此需要严格按照《规程》要求对电缆进行电气试验，以便及时检查出电缆的故障从而及时消除故障，确保电力系统的安全、稳定运行。

对电缆进行耐压试验若使用交流则需要采用大容量设备，这会带来一定的困难，故电缆耐压试验一般采用直流耐压试验代替。

多数情况下，电缆的直流耐压及泄漏电流的测量同步进行，但二者在发现电缆绝缘缺陷的原理是有区别的。

直流耐压试验对于发现绝缘干枯及介质中的气泡和机械损伤等局部缺陷比较灵敏，因当介质有缺陷时，根据直流电压下电压按电阻系数分布的规律，与缺陷部分串联的未受损介质将承受主要电压。

测量泄漏电流与测量绝缘电阻在原理上是相同的，即测量电缆在直流电压作用下，流过被试电缆绝缘的持续电流，从而有效地发现电缆绝缘老化、受潮等绝缘缺陷。

不同的只是测量泄漏电流时所用的直流电压较高，能发现一些用兆欧表测量绝缘电阻所不能发现的缺陷，如尚未贯通两电极的集中性缺陷等。

1试验方法1.1 直流耐压试验步骤（1）实验前，工作负责人办理工作许可手续，做好现场安全隔离措施，对被试品进行验电并接地，确保被试品无电。

（2）将电缆从连接设备上拆除，将两端电缆头擦拭干净，以减小表面泄漏电流引起的误差。

（3）由一人按照试验接线图接线，接线完成后，由另一人检查接线情况以及试验设备是否完好负荷要求，现场是否做好无关人员隔离以及试验位置是否正确等等。

（4）在检查所有安全措施已经做好、接线无误后，才能进行试验。

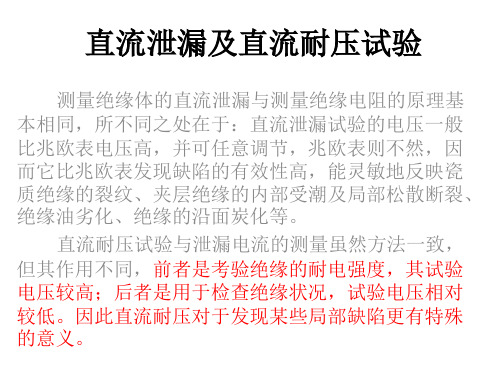

电缆直流耐压试验与电缆泄漏电流的区别电缆泄漏电流的测量与直流耐压试验在发现绝缘缺陷的原理是有区别的。

一般来说直流耐压试验对于暴露介质中的气泡和机诫损伤等局部缺陷等比较灵敏，而泄漏电流能够反映介质整体受潮与整体劣化情况。

两者在试验中又密不可分，泄漏电流实际上是直流耐压试验中得到的。

测量泄漏电流的微安表在试验回路的不同位置和试验的高压引线是否采用屏蔽线等因素，都会影响泄漏电流的数值，所以在测量泄漏电流的过程中，判断不是电流的具体数值，而是泄漏电流的变化趋势。

电压升高的每一阶段，都必须注意观察电流随时间变化的趋势，一条良好的电缆，在电压上升的每一阶段，电容电流和吸收电流先叠加在泄漏电流上，指示表上的电流一定剧增，随着时间下降，电压稳定1分钟后的稳定电流只是电压初期上升的10%----20%，在这就是泄漏电流。

如果电缆整体受潮，则电流在电压上升的每一阶段几乎不能随时间下降，严重时反而上升，这种电缆是不能轻易投运的。

泄漏电流值随时间的延长有上升现象，是绝缘缺陷发展的迹象。

良好的绝缘在试验电压下的稳态泄漏电流值随时间的延长保持不变，有的略有下降。

均压环的作用均压环一般安装在导线与绝缘子的连接处（如架空线、避雷器、电流互感器、电压互感器等）。

它的作用是防止绝缘子上电晕的产生。

由于电压等级越来越高，绝缘子串或支柱绝缘子越来越长或越高，其电压分布也越不均匀。

绝缘子上电压分布不均，绝缘子两端承受电压较高，中间绝缘子承受电压较低。

局部放电往往从局部场强较高处产生并发展，承受电压最高的绝缘子易先发生放电，并逐步发展成闪络，因此，采用均压环，可降低靠近导线一侧的绝缘子承受电压和改善绝缘子串电压分布，是提高绝缘子串起晕电压和闪络电压的一种很有效的措施。

简单的来说：一般均压环都安装在引出线或高压接头的位置，高压对接时都有棱角，如果电压不均衡会产生电晕或电弧，用均压环来平衡附近磁场，消除各个棱角之间的压差。
