时序电路的基本分析与设计方法

时序分析教程范文时序分析（Timing Analysis）是指对数字电路或系统进行时间性能评估和验证的过程。

它主要关注信号在电路中的传播延迟、时钟频率、时序关系等参数，帮助设计者确保电路或系统工作在正确的时序要求下。

时序分析在数字电路的设计和验证中具有重要的作用，特别是对于高速电路和复杂系统来说更为关键。

下面是一些常用的时序分析技术和方法：1.时钟分析：时钟是数字电路中最重要的信号之一，时钟的频率和时钟偏斜对电路的性能有着直接影响。

时钟分析主要关注时钟的频率、时钟偏斜、时钟分配和时钟网络等方面。

通过时钟分析可以评估时钟网络的性能，优化时钟分配方案，减少时钟偏斜等。

2.时序约束：时序约束是指在设计过程中对电路或系统的时序要求进行规定和约束的过程。

时序约束涉及到输入信号和时钟之间的关系，以及输出信号在一些时钟边沿之后的稳态时间等要求。

正确的时序约束有助于设计者确保电路或系统可以在正确的时序要求下运行。

3.时序分析工具：时序分析工具可以帮助设计者对电路或系统进行时序分析和验证。

常用的时序分析工具包括静态时序分析工具和动态时序分析工具。

静态时序分析工具主要通过对电路的逻辑和时钟分析，检查时序约束是否满足。

动态时序分析工具则通过模拟电路行为，计算信号的传播延迟和时序关系。

4.时序优化：时序优化是指通过改变电路结构和布局，减少路径延迟、降低时钟偏斜等手段，提高电路的时序性能。

常用的时序优化技术包括逻辑编码、时钟优化、布局布线优化等。

时序优化需要结合时序分析工具进行验证，确保优化后的电路满足时序要求。

时序分析对数字电路的正确性和性能具有重要的影响，它能帮助设计者在设计和验证过程中找到潜在的问题和改进方案。

因此，时序分析是数字电路设计和验证中必不可少的一部分。

通过学习和掌握时序分析的基本原理和方法，可以提高数字电路设计的质量和效率。

时序电路的基本分析与设计方法时序逻辑电路时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。

时序电路中务必含有具有经历能力的存储器件。

时序电路的逻辑功能可用逻辑表达式、状态表、卡诺图、状态图、时序图与逻辑图6种方式表示，这些表示方法在本质上是相同的，能够互相转换。

一、时序电路的基本分析与设计方法 （一）分析步骤1．根据给定的时序电路图写出下列各逻辑方程式： （1）各触发器的时钟方程。

（2）时序电路的输出方程。

（3）各触发器的驱动方程。

2．将驱动方程代入相应触发器的特性方程，求得各触发器的次态方程，也就是时序逻辑电路的状态方程。

3．根据状态方程与输出方程，列出该时序电路的状态表，画出状态图或者时序图。

4．根据电路的状态表或者状态图说明给定时序逻辑电路的逻辑功能。

【例1】分析时序电路（1）时钟方程：CP CP CP CP ===012输出方程：nnQ Q Y 21=驱动方程：⎪⎩⎪⎨⎧======n n n nnn Q K Q J Q K Q J Q K Q J 202001011212（2）求状态方程JK 触发器的特性方程：n n n Q K Q J Q+=+1将各触发器的驱动方程代入，即得电路的状态方程：⎪⎩⎪⎨⎧=+=+==+=+==+=+=+++n n n n n n n n n n n n n n n n n nn n n n n n Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q 202020000100101011111112121222212（3）计算、列状态表nn nn nn n n Q Q Y Q Q Q Q Q Q 21210011112=⎪⎩⎪⎨⎧===+++（4）画状态图及时序图（5）逻辑功能有效循环的6个状态分别是0～5这6个十进制数字的格雷码，同时在时钟脉冲CP 的作用下，这6个状态是按递增规律变化的，即：000→001→011→111→110→100→000→…因此这是一个用格雷码表示的六进制同步加法计数器。

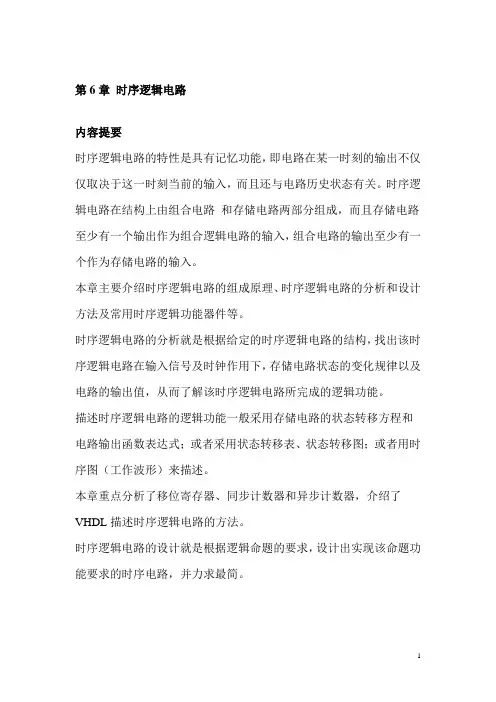

第6章时序逻辑电路内容提要时序逻辑电路的特性是具有记忆功能，即电路在某一时刻的输出不仅仅取决于这一时刻当前的输入，而且还与电路历史状态有关。

时序逻辑电路在结构上由组合电路和存储电路两部分组成，而且存储电路至少有一个输出作为组合逻辑电路的输入，组合电路的输出至少有一个作为存储电路的输入。

本章主要介绍时序逻辑电路的组成原理、时序逻辑电路的分析和设计方法及常用时序逻辑功能器件等。

时序逻辑电路的分析就是根据给定的时序逻辑电路的结构，找出该时序逻辑电路在输入信号及时钟作用下，存储电路状态的变化规律以及电路的输出值，从而了解该时序逻辑电路所完成的逻辑功能。

描述时序逻辑电路的逻辑功能一般采用存储电路的状态转移方程和电路输出函数表达式；或者采用状态转移表、状态转移图；或者用时序图（工作波形）来描述。

本章重点分析了移位寄存器、同步计数器和异步计数器，介绍了VHDL描述时序逻辑电路的方法。

时序逻辑电路的设计就是根据逻辑命题的要求，设计出实现该命题功能要求的时序电路，并力求最简。

本章重点介绍了采用小规模器件设计同步计数器、异步计数器的方法，介绍了采用中规模功能器件设计任意模值计数器的方法以及序列信号发生器的方法。

并介绍了同步时序逻辑电路设计的一般步骤。

教学基本要求（1）掌握时序逻辑电路的基本分析方法。

（2）掌握同步时序逻辑电路（同步计数器）的设计方法。

（3）掌握常用时序功能部件（集成计数器、移位寄存器）的逻辑功能及应用。

（4）理解异步计数器的设计方法。

（5）理解VHDL描述方法。

（6）了解同步时序逻辑电路设计的一般步骤。

重点与难点本章重点：（1）时序逻辑电路的分析，正确画出时序图（工作波形）。

（2）同步计数器的设计。

本章难点：（1）异步时序逻辑电路的分析与设计。

（2）同步时序逻辑电路设计的一般步骤（原始状态流图建立、状态合并、状态编码等）。

主要教学内容6.1 时序逻辑电路的分析6.2 常用时序逻辑功能器件6.2.1 常用集成计数器6.2.2 常用集成寄存器和移位寄存器6.3 时序逻辑电路设计6.3.1 同步时序逻辑电路设计的一般步骤6.3.2 同步计数器的设计6.3.3 异步计数器的设计6.3.4 序列信号发生器6.4 采用中规模时序功能器设计时序逻辑电路6.4.1 采用中规模计数器实现任意模值计数（分频）器6.4.2 采用中规模集成移位寄存器6.5 VHDL描述时序逻辑电路6.1 时序逻辑电路的分析分析由小规模逻辑器件构成的时序逻辑电路一般步骤为：（1）根据给定的时序电路图，写出下列各逻辑表达式：①各触发器的时钟信号CP的逻辑表达式。

实验时序电路实验报告摘要：时序电路是数字电路中的一种重要电路，它负责控制系统中各个部件和信号的时序关系。

本实验旨在通过设计和实现一个简单的时序电路，加深对时序电路原理的理解，并掌握时序电路设计的基本方法和步骤。

在实验中，我们采用了JK触发器和计数器等器件，通过逻辑电平的高低和输入信号的输入顺序来实现不同的时序控制功能。

通过实验我们发现，在正确配置和连接时序电路的各个部件后，时序电路可以准确地按照预定的时序顺序进行工作，实现了预期的控制效果。

一、实验目的1. 了解时序电路的基本概念和工作原理；2. 掌握JK触发器和计数器的基本特性和设计方法；3. 设计和实现一个简单的时序电路。

二、实验器材和设备1. 实验台板2. 集成电路（IC）：7404、74107、741613. 电源、导线等三、实验原理1. 时序电路简介时序电路又称为序贯电路，是数字电路中按照一定的时序和顺序进行工作的电路。

它根据输入信号和内部时钟信号的时序关系来控制系统的输出，能够实现各种复杂的逻辑控制功能。

时序电路对时钟信号的边沿触发具有较高的要求，通常使用触发器作为时序电路的基本单元。

2. JK触发器JK触发器是一种常用的时序电路元件，具有两个正反馈输入端（J和K）和两个输出端（Q和Q'）。

JK触发器的工作原理是当时钟触发信号为上升沿时，J、K输入信号控制Q输出端的电平状态。

3. 计数器计数器是一种常用的时序电路模块，它可以根据时钟信号的输入进行计数，并输出对应的计数结果。

常见的计数器有二进制计数器、十进制计数器等。

四、实验内容和步骤1. 实验电路的设计根据实验要求和所学知识，设计一个简单的时序电路。

本实验中，我们设计一个由两个JK触发器和一个计数器构成的时序电路。

其中，JK触发器用于接收输入信号和时钟信号，并根据输入信号的顺序和时钟信号的边沿触发生成输出信号；计数器用于对输入信号的个数进行计数，并根据计数结果控制输出信号的状态。

一、实验目的1. 掌握时序逻辑电路的基本原理和设计方法。

2. 熟悉常用时序逻辑电路器件的结构和功能。

3. 培养实际操作能力，提高电路设计水平。

二、实验原理时序逻辑电路是指输出不仅与当前输入有关，还与过去输入有关，即电路的输出状态具有记忆功能的电路。

本实验主要涉及同步计数器和寄存器的设计与测试。

三、实验设备1. 数字电子实验箱2. 示波器3. 信号发生器4. 74LS163、74LS00、74LS20等集成器件四、实验内容1. 设计一个4位同步计数器，实现二进制加法计数功能。

2. 设计一个8位同步寄存器，实现数据的暂存和传送功能。

五、实验步骤1. 4位同步计数器设计（1）根据计数器功能要求，列出状态转换表。

（2）根据状态转换表，画出状态转换图。

（3）根据状态转换图，画出电路图。

（4）将电路图连接到实验箱上，并进行调试。

（5）观察计数器输出，验证计数功能是否正确。

2. 8位同步寄存器设计（1）根据寄存器功能要求，列出数据输入、保持、清除和输出控制信号的真值表。

（2）根据真值表，画出电路图。

（3）将电路图连接到实验箱上，并进行调试。

（4）观察寄存器输出，验证寄存功能是否正确。

六、实验结果与分析1. 4位同步计数器实验结果经过调试，4位同步计数器能够实现二进制加法计数功能。

观察计数器输出，验证计数功能正确。

2. 8位同步寄存器实验结果经过调试，8位同步寄存器能够实现数据的暂存和传送功能。

观察寄存器输出，验证寄存功能正确。

七、实验总结本次实验，我们通过设计4位同步计数器和8位同步寄存器，掌握了时序逻辑电路的基本原理和设计方法。

在实际操作过程中，我们提高了电路设计水平，培养了实际操作能力。

八、实验心得1. 在设计时序逻辑电路时，要充分理解电路功能要求，合理选择器件，确保电路能够实现预期功能。

2. 在调试过程中，要仔细观察电路输出，发现问题及时解决。

3. 通过本次实验，我们对时序逻辑电路有了更深入的了解，为今后学习和实践打下了基础。

时序电路的设计实验报告时序电路的设计实验报告引言：时序电路是数字电路中的一种重要类型，它在各种电子设备中都有广泛应用。

本实验旨在通过设计一个简单的时序电路，来加深对时序电路原理和设计方法的理解。

实验目的：1. 理解时序电路的基本原理和工作方式；2. 掌握时序电路的设计方法；3. 通过实际设计和调试，提高电路设计和故障排除的能力。

实验器材和元件：1. 逻辑门集成电路（例如74LS00、74LS04等）；2. 触发器集成电路（例如74LS74等）；3. 电阻、电容、开关等辅助元件；4. 示波器、数字信号发生器等测试设备。

实验原理：时序电路是根据输入信号的时序关系来控制输出信号的电路。

它通常由触发器、计数器、多路选择器等组成。

触发器是时序电路的基本组成单元，它能够存储和传递数据，并且根据时钟信号的变化来改变输出状态。

实验步骤：1. 根据实验要求，确定时序电路的功能和输入输出要求；2. 根据功能要求，选择合适的逻辑门和触发器进行电路设计；3. 根据设计原理，绘制电路原理图；4. 按照原理图，进行电路的布线和焊接；5. 使用数字信号发生器提供输入信号，通过示波器观察输出信号；6. 调试电路，确保电路按照设计要求正常工作；7. 对电路进行性能测试和稳定性测试；8. 记录实验数据和观察结果；9. 分析实验结果，总结电路设计中的问题和经验。

实验结果：经过设计和调试，本次实验成功实现了所要求的时序电路功能。

输入信号经过时序电路处理后，输出信号按照预期的时序关系变化。

实验数据表明，电路的稳定性和性能良好。

实验总结：通过本次实验，我深入了解了时序电路的原理和设计方法。

在实际操作中，我遇到了一些问题，例如电路布线不当导致信号干扰、触发器的选择不合适等。

通过调试和修改，我逐渐解决了这些问题，并获得了宝贵的经验。

同时，我也意识到了时序电路设计的重要性，它直接影响到整个电子设备的性能和稳定性。

未来展望：时序电路是数字电路中的基础知识，我将继续深入学习和研究相关内容。

电子电路中的时序问题解析时序问题是电子电路中常见的一类问题，涉及到信号在电路中的传输和处理的时间序列。

解决时序问题对于电子电路的设计和性能优化至关重要。

本文将介绍时序问题的基本概念和解决方法。

1. 时序问题的定义和分类在电子电路中，时序问题指的是信号的时序关系在电路中是否能够满足要求。

时序问题可以分为两大类：同步时序问题和异步时序问题。

同步时序问题是指信号的时钟周期和延时能否满足要求，而异步时序问题是指信号的到达时间和处理时间的差异是否会导致错误。

2. 同步时序问题的解决方法同步时序问题主要通过时钟周期和延时的设计来解决。

首先，需要确定系统的时钟频率和时钟周期。

然后，根据时序要求，设计各个模块的延时电路，以确保信号在正确的时间到达目标模块。

此外，还需要考虑时钟的稳定性和抖动问题，以减小时序误差的影响。

3. 异步时序问题的解决方法异步时序问题是较为复杂的问题，通常需要进行时序分析和处理器设计。

时序分析可以通过建模和仿真工具来实现，以预测信号的到达时间和处理时间之间的差异。

在处理器设计中，需要采取一些措施来解决时序问题，如插入延时元件、使用同步信号等，以确保信号的稳定传输和正确处理。

4. 时序问题的优化和调试在电子电路设计中，时序问题的出现可能会导致电路性能下降甚至故障。

因此，需要进行优化和调试以解决时序问题。

优化方面，可以采用时序约束和布线技巧来改善时序性能。

调试方面，可以通过时序分析、波形查看和逻辑分析等方法来诊断和修复时序错误。

5. 时序问题的注意事项在解决时序问题时，需要注意以下几个方面。

首先，需要明确时序要求，包括时钟频率、延时限制等。

其次，要充分了解设备和模块的特性，以便合理设计时序电路。

此外，需要进行充分的验证和测试，以确保电路在不同工作条件下都能满足时序要求。

最后，需要及时跟踪和解决时序问题，以避免问题的扩大和影响整个电路系统。

综上所述，电子电路中的时序问题是一个重要的设计和优化问题。

常用时序分析SDC时序分析(SDC)是一种通过对电气信号或数字信号的流动和延迟进行建模和仿真，以评估和优化电路性能的方法。

它广泛应用于集成电路设计、数字信号处理、通信系统和计算机网络等领域。

本文将介绍常用的时序分析方法和工具。

时序分析的基本原理是将电路中的时钟信号作为参考，通过计算信号延迟和时序约束来评估电路的性能。

时序分析的主要目标是确保电路在时钟周期内的正确操作，以及满足时序约束，如输入输出的保持时间、上升时间和下降时间等。

常用的时序分析方法包括路径延迟分析、时钟域交叉点分析、时钟域插入延迟分析和正态分布时延分析等。

路径延迟分析是时序分析的基础，它用于计算信号从输入到输出的总延迟。

该分析方法基于信号在电路中传播的时间和路径，并根据电路中的逻辑门和线缆的延迟模型，计算每个路径的延迟。

路径延迟分析通常用于检测潜在的时序故障，如不满足时序约束的路径。

时钟域交叉点分析是用于检测和修复时钟域之间的交叉点的时序分析方法。

时钟域交叉点是指时钟边沿和非时钟边沿之间的特殊点，在这些点上信号可能发生非同步转换，导致时序故障。

时钟域交叉点分析通过建立时钟域模型，预测信号在交叉点处的时延，并根据时序约束进行优化。

时钟域插入延迟分析是为了解决时钟信号在时钟分配网络中传播的延迟问题而提出的。

时钟信号在时钟分配网络中传播的延迟会导致时序故障，因此需要对插入延迟进行建模和分析。

时钟域插入延迟分析通过建立时钟分配网络模型，计算插入延迟，并根据时序约束进行优化。

正态分布时延分析是一种考虑变化的时延和时钟抖动的高级时序分析方法。

在集成电路设计中，由于制造偏差、温度变化和电压噪声等因素，电路的时延和时钟信号的抖动会出现一定的变化。

正态分布时延分析通过建立变化模型，并根据正态分布进行分析，可以更准确地评估电路的性能。

除了上述方法外，还有一些常用的时序分析工具，如PrimeTime、Tempus、HyperLynx和ModelSim等。

数字电路设计中的时序分析方法
在数字电路设计中，时序分析方法是非常重要的一环。

时序分析涉及到时钟频率、输入和输出延迟等关键参数，对于确保电路的稳定性和正确性至关重要。

在进行时序分析时，需要考虑以下几个关键点：
首先，时钟频率是指时钟信号的周期，是数字电路中的重要参数。

在时序分析中，需要确保所有的信号都能在一个时钟周期内被正确处理。

如果电路中的某些信号延迟时间超过了一个时钟周期，就可能导致数据丢失或不稳定的情况发生。

因此，时钟频率的选择和设计是至关重要的。

其次，输入延迟和输出延迟是时序分析中需要重点关注的另外两个参数。

输入
延迟是指输入信号到达电路内部后需要多长时间才能被正确识别和处理；而输出延迟则是指电路内部的处理结果需要多长时间才能输出。

在设计数字电路时，需要对输入和输出延迟进行准确的测量和分析，以确保信号的稳定性和准确性。

此外，时序分析还需要考虑信号的传播延迟。

信号在电路中传播的时间取决于
电路中的布线长度、逻辑门的延迟等因素。

在进行时序分析时，需要对信号的传播路径进行详细的分析，找出潜在的延迟问题并对其进行优化。

总的来说，时序分析方法是确保数字电路稳定性和正确性的重要手段。

通过对
时钟频率、输入和输出延迟以及信号传播延迟等关键参数进行准确分析和优化，可以有效地提高数字电路的性能和可靠性。

在实际的数字电路设计过程中，时序分析是必不可少的一步，需要认真对待并进行细致的分析和验证。

只有这样，才能保证设计出高质量的数字电路产品。

数字电路设计中的时序逻辑与状态机设计时序逻辑与状态机设计是数字电路设计中的重要概念。

在数字电路中，时序逻辑指的是电路的输出是根据输入信号的时序关系而变化的，而状态机则是通过状态转换来实现特定功能的电路。

本文将详细介绍时序逻辑与状态机设计的原理、方法和实践经验。

一、时序逻辑设计的基础原理时序逻辑设计是指在数字电路中，通过引入时钟信号来控制电路的行为。

时钟信号可以被理解为一个周期性的信号，它将整个电路的工作分为不同的阶段。

在每个时钟周期内，时序逻辑根据输入信号的状态进行计算，并且在下一个时钟边沿产生输出信号。

时序逻辑设计的基础原理包括以下几个关键要点：1. 时钟信号：时钟信号的频率决定了电路的最大工作速度，而时钟边沿决定了电路的状态更新时机。

2. 触发器：触发器是实现时序逻辑的基本元件，它可以存储和传递信息，并在时钟边沿触发状态更新。

常见的触发器有D触发器、JK触发器和T触发器等。

3. 时序逻辑电路的设计方法：时序逻辑电路的设计方法包括状态转移图、状态转移方程和状态表等。

这些设计方法可以帮助设计师理清输入、输出和状态之间的关系，便于电路功能的实现。

二、状态机设计的基本概念与方法状态机是一种抽象的数学模型，常用于描述具有确定性行为的系统。

在数字电路设计中，状态机通常用于实现序列逻辑电路的控制部分，如计数器、序列检测器等。

状态机设计的基本概念与方法包括以下几个关键要点：1. 状态：状态是指系统在某个时刻的特定条件。

在状态机设计中，状态通常用离散的值来表示，比如二进制编码。

2. 状态转换：状态转换表示系统从一个状态切换到另一个状态的过程。

状态转换可以通过组合逻辑电路来实现，也可以通过时序逻辑电路实现。

3. 输出函数：输出函数定义了每个状态下的输出值。

它可以通过组合逻辑电路来实现，也可以通过状态寄存器的输出来实现。

4. 状态机设计流程：状态机设计的一般流程包括确定系统的输入、输出和状态集合，绘制状态转移图，推导状态转移方程，实现状态转移电路等。

一、实验目的1. 理解时序逻辑电路的工作原理和基本结构；2. 掌握触发器、计数器等时序逻辑电路的设计方法；3. 熟悉Multisim软件在时序逻辑电路设计与仿真中的应用；4. 培养实际操作能力和分析问题、解决问题的能力。

二、实验原理时序逻辑电路是一种在时钟信号控制下，输出不仅与当前输入有关，还与电路历史状态有关的数字电路。

其基本结构包括触发器、计数器等。

触发器是时序逻辑电路的基本单元，用于存储一位二进制信息。

计数器是时序逻辑电路的一种应用，用于对输入脉冲进行计数。

三、实验内容1. 触发器实验（1）实验目的：熟悉触发器的工作原理和功能，掌握触发器的使用方法。

（2）实验内容：设计一个JK触发器，实现时钟信号控制下的同步置1、同步置0、计数等功能。

（3）实验步骤：① 使用Multisim软件，搭建JK触发器电路；② 搭建计数器电路，实现时钟信号控制下的计数功能；③ 设置输入信号，观察触发器和计数器的输出波形，验证功能。

2. 计数器实验（1）实验目的：掌握计数器的设计方法，熟悉不同计数器电路的功能。

（2）实验内容：设计一个模为24的二进制计数器和模为60的十进制计数器。

（3）实验步骤：① 使用Multisim软件，搭建二进制计数器电路；② 设置输入信号，观察计数器的输出波形，验证功能；③ 使用Multisim软件，搭建十进制计数器电路；④ 设置输入信号，观察计数器的输出波形，验证功能。

四、实验结果与分析1. 触发器实验实验结果显示，设计的JK触发器能够实现同步置1、同步置0、计数等功能。

在计数过程中，触发器的输出波形符合预期，验证了JK触发器的功能。

2. 计数器实验实验结果显示，设计的模为24的二进制计数器和模为60的十进制计数器均能实现预期的计数功能。

在计数过程中，计数器的输出波形符合预期，验证了计数器电路的功能。

五、实验总结本次实验通过设计、搭建和仿真时序逻辑电路，掌握了触发器、计数器等时序逻辑电路的设计方法，熟悉了Multisim软件在时序逻辑电路设计与仿真中的应用。

电子设计中的时序电路设计
时序电路是电子设计中非常重要的一部分，它用于控制信号在电子系统中的时
序和顺序。

时序电路的设计涉及到时钟信号的分配、同步和延迟等方面，是确保整个系统正常工作的关键因素。

在进行时序电路设计时，首先需要明确系统的时钟信号源以及时钟频率。

时钟
信号是整个系统中的主导信号，它决定了数据的传输速度和时序关系。

因此，在设计时需要保证时钟信号的稳定性和准确性，避免产生时序偏差和时序冲突。

另外，在时序电路设计中，时序分析是必不可少的一步。

时序分析可以帮助设
计人员理清系统中各模块之间的时序关系，确定数据传输的路径和时序要求。

通过时序分析，可以发现潜在的时序问题，并及时进行调整和优化，确保系统的可靠性和稳定性。

此外，在时序电路设计中，还需要考虑时序同步和时序延迟的问题。

时序同步
是指保证不同模块之间的时序一致性，避免数据传输过程中出现时序不匹配的情况。

而时序延迟则关系到数据在不同模块之间的传输速度和时序关系，需要设计合适的延迟电路来保证数据的正确接收和传输。

总的来说，时序电路设计是电子设计中至关重要的一环，它直接关系到整个系
统的性能和稳定性。

设计人员需要充分理解时序电路的原理和设计要求，合理规划时序分配和时序关系，通过时序分析和验证确保系统的正常工作。

只有做好时序电路设计，才能保证整个电子系统的可靠性和性能优化。

实验五时序逻辑电路实验报告一、实验目的1.了解时序逻辑电路的基本原理和设计方法。

2.掌握时序逻辑电路的设计方法。

3.运用Verilog语言进行时序逻辑电路的设计和仿真。

二、实验原理时序逻辑电路是指在电路中引入记忆元件（如触发器、计数器等），通过电路中的时钟信号和输入信号来控制电路的输出。

时序逻辑电路的输出不仅与当前输入有关，还与之前输入和输出的状态有关，因此对于时序逻辑电路的设计，需要考虑时钟信号的频率、输入信号的变化及当前状态之间的关系。

三、实验内容本次实验通过使用Verilog语言设计和仿真下列时序逻辑电路。

1.设计一个10进制累加器模块，实现对输入信号进行累加并输出，并在仿真中验证结果的正确性。

2.设计一个4位二进制计数器模块，实现对输入时钟信号的计数，并在仿真中验证结果的正确性。

3.设计一个4位带加载/清零控制功能的二进制计数器模块，实现对输入时钟信号的计数，并在仿真中验证结果的正确性。

四、实验步骤1.根据实验原理和要求，利用Verilog语言设计10进制累加器模块。

在设计中需要注意时钟的频率和输入信号的变化。

2.编译并运行仿真程序，验证设计的10进制累加器模块的正确性。

3.在设计时钟频率和输入信号变化的基础上，设计4位二进制计数器模块。

4.编译并运行仿真程序，验证设计的4位二进制计数器模块的正确性。

5.在设计4位二进制计数器模块的基础上，引入加载/清零控制功能，设计一个4位带加载/清零控制功能的二进制计数器模块。

6.编译并运行仿真程序，验证设计的带加载/清零控制功能的二进制计数器模块的正确性。

7.总结实验结果，撰写实验报告。

五、实验结果与分析1.经过验证实验，10进制累加器模块能够正确实现对输入信号的累加并输出正确的结果。

2.经过验证实验，4位二进制计数器模块能够正确实现对输入时钟信号的计数，并输出正确的计数结果。

3.经过验证实验，带加载/清零控制功能的二进制计数器模块能够正确实现对输入时钟信号的计数，并在加载或清零信号的控制下实现加载或清零操作。

第7章时序逻辑电路一、学习目的时序逻辑电路是数字电子电路的另一个主要分支。

通过本章的学习要掌握时序逻辑电路的工作特点，掌握时序逻辑电路的分析方法和设计方法，掌握各种类型的计数器的基本原理和使用方法。

二、内容概要本章在介绍了时序逻辑电路的分析方法及异步计数器、同步计数器、寄存器与移位寄存器的基本工作原理后，着重介绍了有关中规模集成电路的逻辑功能、使用方法和应用。

还介绍了时序逻辑电路的设计方法。

三、学习指导本章重点：时序逻辑电路分析和设计方法，同步计数器和异步计数器的应用，寄存器的工作原理和分析方法。

本章难点：同步计数器和异步计数器的设计。

方法提示: 对时序逻辑电路的分析设计方法要认真掌握，它是数字电路设计的一个基本功。

在计数器设计和分析时要把计数器看成是“状态转换器”，对计数器的理解要跳出“计数”的限制，把它看成是多种状态的相互转换关系。

7.1 概述教学要求理解时序逻辑电路的概念理解时序逻辑电路的工作特点7.2 时序逻辑电路的分析方法教学要求理解同步时序逻辑电路的分析方法了解异步时序逻辑电路的分析方法掌握状态方程、驱动方程、输出方程的概念和用法掌握状态转换图、状态转换真值表和时序图的用法时序逻辑电路的分析：根据给定的电路，写出它的方程、列出状态转换真值表、画出状态转换图和时序图，而后得出它的功能。

一、同步时序逻辑电路的分析方法同步时序逻辑电路的主要特点：在同步时序逻辑电路中，由于所有触发器都由同一个时钟脉冲信号CP来触发，它只控制触发器的翻转时刻，而对触发器翻转到何种状态并无影响，所以，在分析同步时序逻辑电路时，可以不考虑时钟条件。

1、基本分析步骤写方程式：输出方程：时序逻辑电路的输出逻辑表达式，它通常为现态和输入信号的函数。

驱动方程：各触发器输入端的逻辑表达式。

状态方程：将驱动方程代入相应触发器的特性方程中，便得到该触发器的状态方程。

列状态转换真值表：将电路现态的各种取值代入状态方程和输出方程中进行计算，求出相应的次态和输出，从而列出状态转换真值表。
