单层工业厂房课程设计计算书(完整)

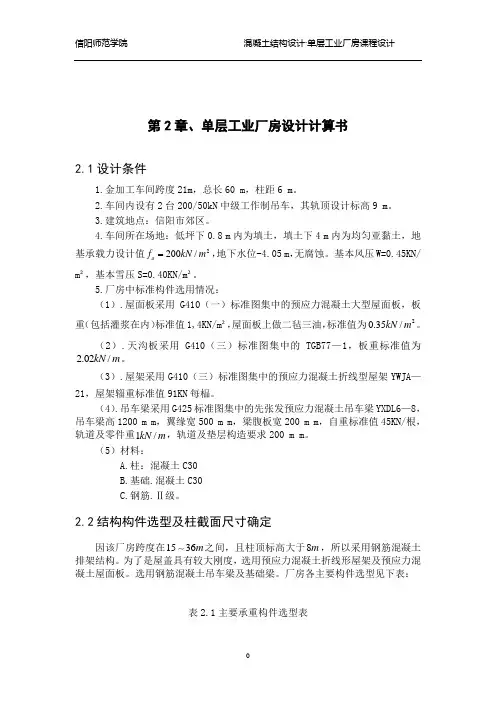

第2章、单层工业厂房设计计算书2.1设计条件1.金加工车间跨度21m ，总长60 m ，柱距6 m 。

2.车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高9 m 。

3.建筑地点：信阳市郊区。

4.车间所在场地：低坪下0.8 m 内为填土，填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m ，地下水位-4.05 m ，无腐蚀。

基本风压W=0.45KN/ m ²，基本雪压S=0.40KN/m ²。

5.厂房中标准构件选用情况：（1）.屋面板采用G410（一）标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值1,4KN/m ²，屋面板上做二毡三油，标准值为20.35/kN m 。

（2）.天沟板采用G410（三）标准图集中的TGB77—1，板重标准值为2.02/kN m 。

（3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21，屋架辎重标准值91KN 每榀。

（4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值45KN/根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。

（5）材料：A.柱：混凝土C30B.基础.混凝土C30C.钢筋.Ⅱ级。

2.2结构构件选型及柱截面尺寸确定因该厂房跨度在1536m 之间，且柱顶标高大于8m ，所以采用钢筋混凝土排架结构。

为了是屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。

选用钢筋混凝土吊车梁及基础梁。

厂房各主要构件选型见下表：表2.1主要承重构件选型表由设计资料可知屋顶标高16m ，轨顶标高为9m ，设室内地面至基础顶面的距离为0.5m ，则计算简图和吊车梁的高度求总高度H 、下柱高度l H 和上柱高度u H 分别为：12.40.512.9H m m m =+=，12.9 3.89.1l H m m m =-=12.99.1 3.8u H m m m =-=根据柱的高度、吊车起重量及工作级别等条件，可查表确定柱截面尺寸：表2.2柱截面尺寸及相应的计算参数结构平面布置图如下 2.12.3荷载计算2.3.1恒载（1）屋面恒载两毡三油防水层： 20.35/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯=100mm 厚水泥砾石保温层： 325/0.10.50/kN m m kN m ⨯= 一毡两油隔气层： 20.05/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯= 预应力混凝土屋面板： 21.4/kN m 合计：22222220.35/0.40/0.50/0.05/0.40/ 1.4/ 3.1/kN m kN m kN m kN m kN m kN m kN m+++++=屋架重力荷载为85.2/kN 每榀，则作用于柱顶的屋盖结构重力荷载设计值为：21 1.2(3.1/6212912) 1.2 2.026303.5G kN m m m kN m kN =⨯⨯⨯÷+÷+⨯⨯=（2）吊车梁及轨道重力荷载设计值：3 1.2(4516)61.2G kN kN m kN =⨯+⨯=（3）柱自重重力荷载设计值：A 、B 柱：上柱：44 1.24/ 3.818.24A B G G kN m m kN ==⨯⨯= 下柱：55 1.2 4.69/9.151.21A B G G kN m m kN ==⨯⨯=2.3.2屋面活荷载屋面活荷载标准值为20.05/kN m ，雪荷载标准值为20.45/kN m ，后者小于前者，所以仅按前者计算。

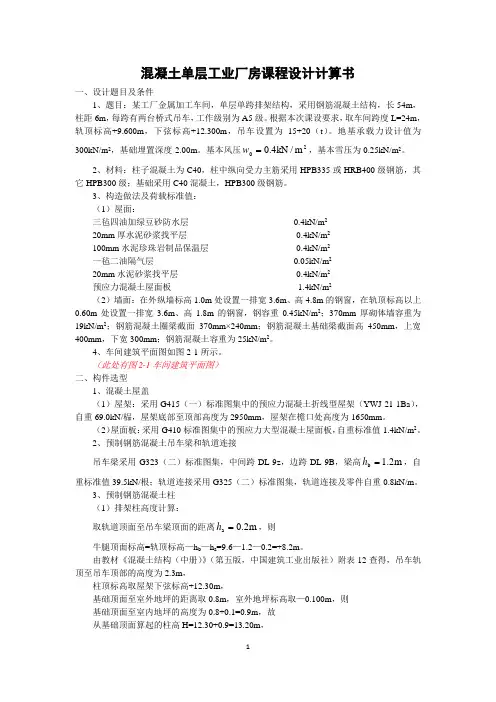

混凝土单层工业厂房课程设计计算书一、设计题目及条件1、题目：某工厂金属加工车间，单层单跨排架结构，采用钢筋混凝土结构，长54m ，柱距6m ，每跨有两台桥式吊车，工作级别为A5级。

根据本次课设要求，取车间跨度L=24m ，轨顶标高+9.600m ，下弦标高+12.300m ，吊车设置为15+20（t ）。

地基承载力设计值为300kN/m 2，基础埋置深度-2.00m 。

基本风压20m /kN 4.0=w ，基本雪压为0.25kN/m 2。

2、材料：柱子混凝土为C40，柱中纵向受力主筋采用HPB335或HRB400级钢筋，其它HPB300级；基础采用C40混凝土，HPB300级钢筋。

3、构造做法及荷载标准值： （1）屋面：三毡四油加绿豆砂防水层 0.4kN/m 2 20mm 厚水泥砂浆找平层 0.4kN/m 2 100mm 水泥珍珠岩制品保温层 0.4kN/m 2 一毡二油隔气层 0.05kN/m 2 20mm 水泥砂浆找平层 0.4kN/m 2 预应力混凝土屋面板 1.4kN/m 2（2）墙面：在外纵墙标高1.0m 处设置一排宽3.6m 、高4.8m 的钢窗，在轨顶标高以上0.60m 处设置一排宽3.6m 、高1.8m 的钢窗，钢容重0.45kN/m 2；370mm 厚砌体墙容重为19kN/m 2；钢筋混凝土圈梁截面370mm×240mm ；钢筋混凝土基础梁截面高450mm ，上宽400mm ，下宽300mm ；钢筋混凝土容重为25kN/m 2。

4、车间建筑平面图如图2-1所示。

（此处有图2-1车间建筑平面图） 二、构件选型1、混凝土屋盖（1）屋架：采用G415（一）标准图集中的预应力混凝土折线型屋架（YWJ-21-1Ba ），自重69.0kN/榀，屋架底部至顶部高度为2950mm ，屋架在檐口处高度为1650mm 。

（2）屋面板：采用G410标准图集中的预应力大型混凝土屋面板，自重标准值1.4kN/m 2。

《单层工业厂房混凝土排架课程设计》柱截面尺寸确立由图 2可知柱顶标高为 12.4 m，牛腿顶面标高为 8.6m ，设室内陆面至基础顶面的距离为 0.5m ，则计算简图中柱的总高度H、下柱高度H l、上柱高度 Hu 分别为：H= ，H l－2.4.2 并参照表依据柱的高度、吊车起重量及工作级别等条件，可由表确立柱截面尺寸，见表 1。

表 1 柱截面尺寸及相应的计算参数计算参数截面尺寸面积惯性矩自重柱号/mm/mm 2/mm 4/(KN/×10 5× 10 8m)A,B上柱矩 400×400下柱I400× 900×100× 150× 10 5×10 8本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

荷载计算恒载(1).屋盖恒载：2两毡三油防水层20mm厚水泥沙浆找平层20×0.02=0.4 KN/m 2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m 2一毡二油隔气层0.05 KN/m 215mm厚水泥沙浆找平层；20×0.015=0.3 KN/m 2预应力混凝土屋面板（包含灌缝） 1.4 KN/m 22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m ，天沟防水层、找平层、找坡层 1.5 KN/m ，屋架重力荷载为 106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1×(2.90 KN/m 2× 6m×24m/2＋2× 36 KN/2 ＋2.02 KN/m ×6m ＋1.5 KN/m ×6m＋106 KN/2) =382.70 KN(2)吊车梁及轨道重力荷载设计值：G3×（＋1.0 KN/ m× 6m）=50.20 KN(3）柱自重重力荷载设计值：上柱G4A = G4B×4kN/m× 3.8m =18.24 KN下柱G5A = G5B××9.1m =51.21 KN各项恒载作用地点如图 2所示。

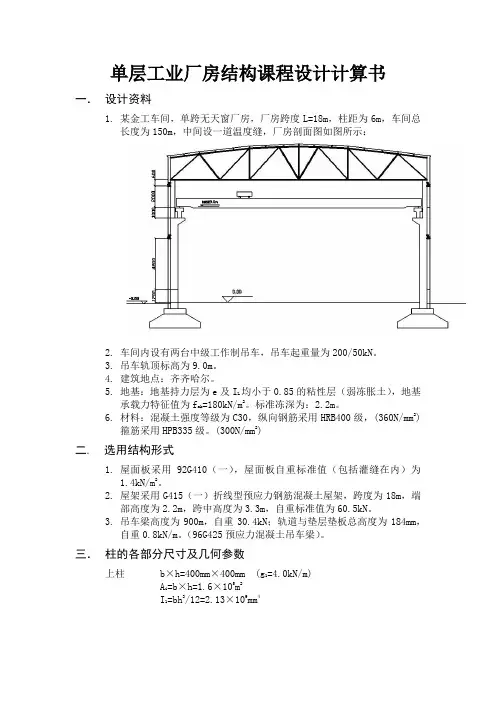

单层工业厂房结构课程设计计算书一．设计资料1.某金工车间，单跨无天窗厂房，厂房跨度L=18m，柱距为6m，车间总长度为150m，中间设一道温度缝，厂房剖面图如图所示：2.车间内设有两台中级工作制吊车，吊车起重量为200/50kN。

3.吊车轨顶标高为9.0m。

4.建筑地点：齐齐哈尔。

均小于0.85的粘性层（弱冻胀土），地基5.地基：地基持力层为e及IL承载力特征值为f=180kN/m2。

标准冻深为：2.2m。

ak6.材料：混凝土强度等级为C30，纵向钢筋采用HRB400级，(360N/mm2)箍筋采用HPB335级。

(300N/mm2)二. 选用结构形式1.屋面板采用92G410（一），屋面板自重标准值（包括灌缝在内）为1.4kN/m2。

2.屋架采用G415（一）折线型预应力钢筋混凝土屋架，跨度为18m，端部高度为2.2m，跨中高度为3.3m，自重标准值为60.5kN。

3.吊车梁高度为900m，自重30.4kN；轨道与垫层垫板总高度为184mm，自重0.8kN/m。

（96G425预应力混凝土吊车梁）。

三．柱的各部分尺寸及几何参数=4.0kN/m)上柱 b×h=400mm×400mm (g1=b×h=1.6×105m2Ai=bh3/12=2.13×109mm4I1图1厂房计算简图及柱截面尺寸下柱 bf ×h×b×hf=400mm×800mm×100mm×100mm（g2=3.69kN/m）A2=100×400×2+（800-2×100）×100+2×25×150=1.475×105mm2I2=5003×100/12+2×(400×1003/12+400×100×3002)+4×（253×150/36+343.752×1/2×100×25）=8.78×1010mm4n=I1/I2=2.13×109/(8.78×109)=0.248H1=3.6m；H2=3.6+8.6=12.2m。

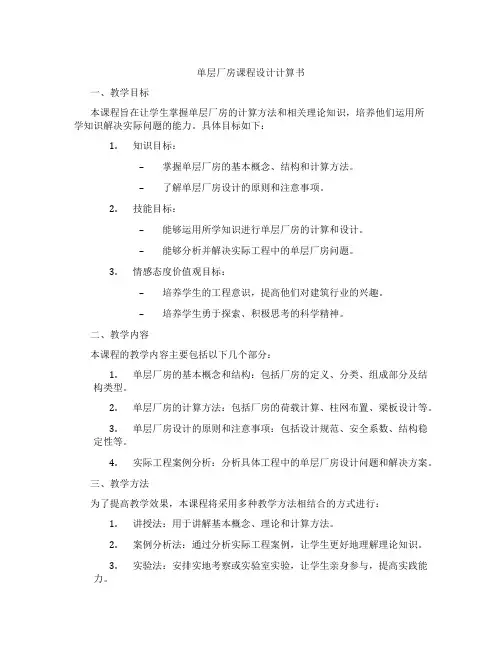

单层厂房课程设计计算书一、教学目标本课程旨在让学生掌握单层厂房的计算方法和相关理论知识，培养他们运用所学知识解决实际问题的能力。

具体目标如下：1.知识目标：–掌握单层厂房的基本概念、结构和计算方法。

–了解单层厂房设计的原则和注意事项。

2.技能目标：–能够运用所学知识进行单层厂房的计算和设计。

–能够分析并解决实际工程中的单层厂房问题。

3.情感态度价值观目标：–培养学生的工程意识，提高他们对建筑行业的兴趣。

–培养学生勇于探索、积极思考的科学精神。

二、教学内容本课程的教学内容主要包括以下几个部分：1.单层厂房的基本概念和结构：包括厂房的定义、分类、组成部分及结构类型。

2.单层厂房的计算方法：包括厂房的荷载计算、柱网布置、梁板设计等。

3.单层厂房设计的原则和注意事项：包括设计规范、安全系数、结构稳定性等。

4.实际工程案例分析：分析具体工程中的单层厂房设计问题和解决方案。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行：1.讲授法：用于讲解基本概念、理论和计算方法。

2.案例分析法：通过分析实际工程案例，让学生更好地理解理论知识。

3.实验法：安排实地考察或实验室实验，让学生亲身参与，提高实践能力。

4.讨论法：鼓励学生积极参与课堂讨论，培养他们的思考能力和团队协作精神。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统、全面的学习资料。

2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作课件、视频等多媒体资料，提高课堂教学效果。

4.实验设备：安排实验室或实地考察，让学生亲身操作，提高实践能力。

五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等，评估他们的学习态度和理解能力。

2.作业：布置适量的作业，让学生巩固所学知识，通过批改作业了解学生的掌握情况。

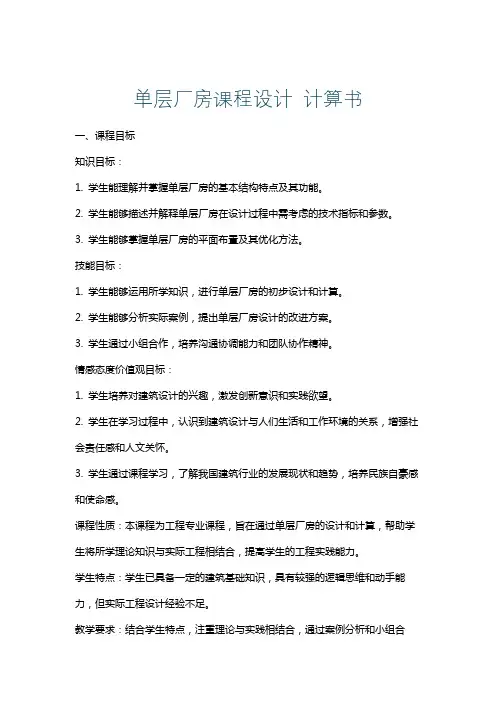

单层厂房课程设计 计算书一、课程目标知识目标：1. 学生能理解并掌握单层厂房的基本结构特点及其功能。

2. 学生能够描述并解释单层厂房在设计过程中需考虑的技术指标和参数。

3. 学生能够掌握单层厂房的平面布置及其优化方法。

技能目标：1. 学生能够运用所学知识，进行单层厂房的初步设计和计算。

2. 学生能够分析实际案例，提出单层厂房设计的改进方案。

3. 学生通过小组合作，培养沟通协调能力和团队协作精神。

情感态度价值观目标：1. 学生培养对建筑设计的兴趣，激发创新意识和实践欲望。

2. 学生在学习过程中，认识到建筑设计与人们生活和工作环境的关系，增强社会责任感和人文关怀。

3. 学生通过课程学习，了解我国建筑行业的发展现状和趋势，培养民族自豪感和使命感。

课程性质：本课程为工程专业课程，旨在通过单层厂房的设计和计算，帮助学生将所学理论知识与实际工程相结合，提高学生的工程实践能力。

学生特点：学生已具备一定的建筑基础知识，具有较强的逻辑思维和动手能力，但实际工程设计经验不足。

教学要求：结合学生特点，注重理论与实践相结合，通过案例分析和小组合作，使学生掌握单层厂房的设计方法和计算技巧，提高学生的综合运用能力。

在教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。

二、教学内容1. 单层厂房概述- 了解单层厂房的定义、分类及用途。

- 分析单层厂房的结构特点及优势。

2. 单层厂房设计原则与要求- 学习单层厂房设计的基本原则。

- 掌握单层厂房设计的技术要求。

3. 单层厂房结构设计- 研究单层厂房的结构选型。

- 学习单层厂房结构计算方法。

4. 单层厂房平面布置- 掌握单层厂房平面布置的基本原则。

- 学习单层厂房平面布置的优化方法。

5. 单层厂房设计计算书编制- 明确计算书的内容和格式。

- 学习编制单层厂房设计计算书的方法。

6. 实践案例分析与讨论- 分析典型单层厂房设计案例。

- 讨论案例中的设计要点和优化策略。

教学内容安排与进度：第一周：单层厂房概述、设计原则与要求。

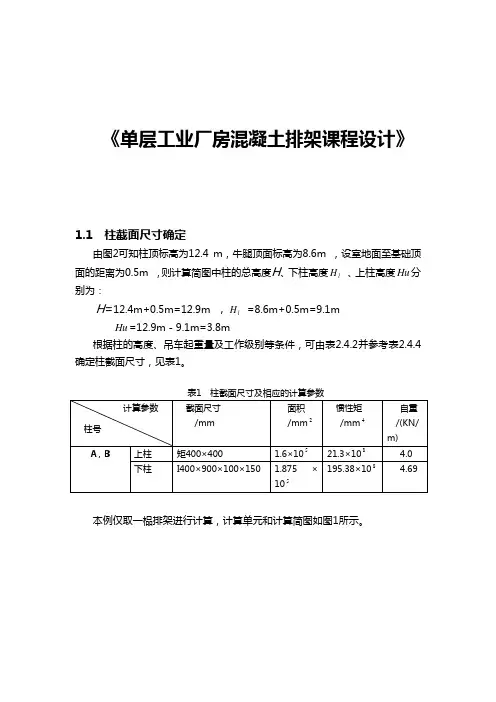

《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度l H、上柱高度Hu分别为：H=12.4m+0.5m=12.9m，H=8.6m+0.5m=9.1mlHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱G4A= G4B =1.2×4kN/m×3.8m =18.24 KN下柱G5A= G5B=1.2×4.69kN/m×9.1m =51.21KN各项恒载作用位置如图2所示。

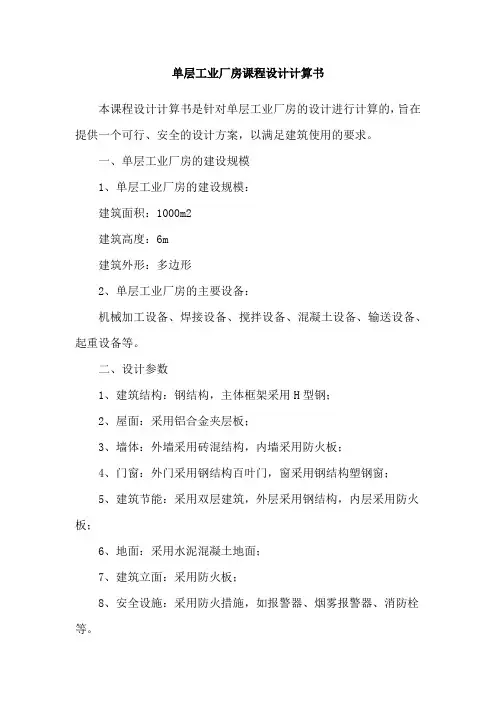

单层工业厂房课程设计计算书本课程设计计算书是针对单层工业厂房的设计进行计算的，旨在提供一个可行、安全的设计方案，以满足建筑使用的要求。

一、单层工业厂房的建设规模1、单层工业厂房的建设规模：建筑面积：1000m2建筑高度：6m建筑外形：多边形2、单层工业厂房的主要设备：机械加工设备、焊接设备、搅拌设备、混凝土设备、输送设备、起重设备等。

二、设计参数1、建筑结构：钢结构，主体框架采用H型钢；2、屋面：采用铝合金夹层板；3、墙体：外墙采用砖混结构，内墙采用防火板；4、门窗：外门采用钢结构百叶门，窗采用钢结构塑钢窗；5、建筑节能：采用双层建筑，外层采用钢结构，内层采用防火板；6、地面：采用水泥混凝土地面；7、建筑立面：采用防火板；8、安全设施：采用防火措施，如报警器、烟雾报警器、消防栓等。

三、钢结构设计1、钢结构抗弯设计：采用H型钢作为主体框架，抗弯设计采用按第三部分《建筑结构抗震设计规范》GB50010-2010，实行抗震设计，计算各结构杆件的受力安全系数为1.5。

2、构件截面尺寸：根据计算结果，采用H型钢作为主体框架，其截面尺寸为 200mm×150mm。

3、构件连接：采用钢结构焊接连接，根据计算结果，采用角焊、角钉和螺栓连接，连接强度满足设计要求。

四、火灾安全设施设计1、报警器：采用报警器，可在出现火灾时实现自动报警，并可及时采取消防措施。

2、烟雾报警器：采用烟雾报警器，可在出现烟雾时实现自动报警，并可及时采取消防措施。

3、消防栓：采用消防栓，可及时向消防人员提供消防水，从而及时灭火。

4、火灾报警系统：采用火灾报警系统，可在出现火灾时实现自动报警，并可及时采取消防措施。

以上就是本次设计计算书的内容，以便为建筑工程提供一个可行、安全的设计方案，以满足建筑使用的要求。

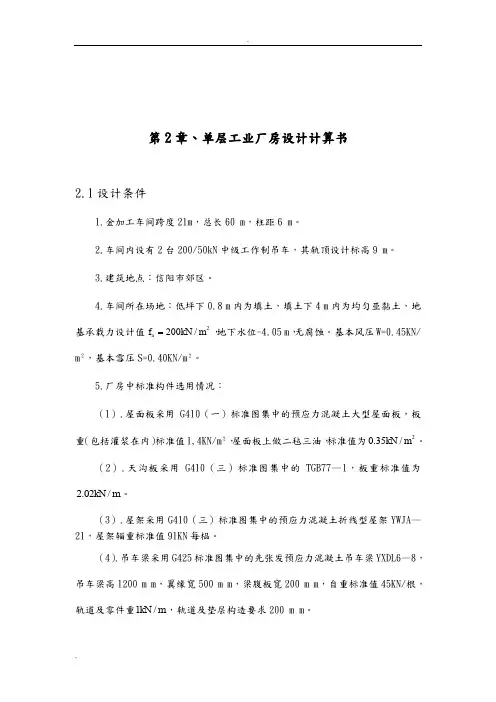

第2章、单层工业厂房设计计算书2.1设计条件1.金加工车间跨度21m ，总长60 m ，柱距6 m 。

2.车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高9 m 。

3.建筑地点：信阳市郊区。

4.车间所在场地：低坪下0.8 m 内为填土，填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m ，地下水位-4.05 m ，无腐蚀。

基本风压W=0.45KN/ m ²，基本雪压S=0.40KN/m ²。

5.厂房中标准构件选用情况：（1）.屋面板采用G410（一）标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值1,4KN/m ²，屋面板上做二毡三油，标准值为20.35/kN m 。

（2）.天沟板采用G410（三）标准图集中的TGB77—1，板重标准值为2.02/kN m 。

（3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21，屋架辎重标准值91KN 每榀。

（4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值45KN/根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。

（5）材料：A.柱：混凝土C30B.基础.混凝土C30C.钢筋.Ⅱ级。

2.2结构构件选型及柱截面尺寸确定因该厂房跨度在1536m之间，且柱顶标高大于8m，所以采用钢筋混凝土排架结构。

为了是屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。

选用钢筋混凝土吊车梁及基础梁。

厂房各主要构件选型见下表：表2.1主要承重构件选型表由设计资料可知屋顶标高16m ，轨顶标高为9m ，设室内地面至基础顶面的距离为0.5m ，则计算简图和吊车梁的高度求总高度H 、下柱高度l H 和上柱高度u H 分别为：12.40.512.9H m m m =+=，12.9 3.89.1l H m m m =-=12.99.1 3.8u H m m m =-=根据柱的高度、吊车起重量及工作级别等条件，可查表确定柱截面尺寸：表2.2柱截面尺寸及相应的计算参数结构平面布置图如下 2.12.3荷载计算2.3.1恒载（1）屋面恒载两毡三油防水层： 20.35/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯=100mm 厚水泥砾石保温层： 325/0.10.50/kN m m kN m ⨯= 一毡两油隔气层： 20.05/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯= 预应力混凝土屋面板： 21.4/kN m 合计：22222220.35/0.40/0.50/0.05/0.40/ 1.4/ 3.1/kN m kN m kN m kN m kN m kN m kN m+++++=屋架重力荷载为85.2/kN 每榀，则作用于柱顶的屋盖结构重力荷载设计值为：21 1.2(3.1/6212912) 1.2 2.026303.5G kN m m m kN m kN =⨯⨯⨯÷+÷+⨯⨯=（2）吊车梁及轨道重力荷载设计值：3 1.2(4516)61.2G kN kN m kN =⨯+⨯=（3）柱自重重力荷载设计值：A 、B 柱：上柱：44 1.24/ 3.818.24A B G G kN m m kN ==⨯⨯= 下柱：55 1.2 4.69/9.151.21A B G G kN m m kN ==⨯⨯=2.3.2屋面活荷载屋面活荷载标准值为20.05/kN m ，雪荷载标准值为20.45/kN m ，后者小于前者，所以仅按前者计算。

下柱底端截面（3-3）：M 3k =1.058⨯12.12-1.80-9.0=2.02kN ⋅mN 3k =36.0kN⑶吊车竖向荷载标准值作用下的内力计算 当D maxk 作用于A 柱时222222222222220.981,0.981118.470.9819.59()12.1227.060.981 2.19()12.12()/29.59(9.59 2.19)/2 5.89()()/2 2.19(9.59 2.19)/2 5.89()A B k A A k B B A A A B B B A B C C M R C kN H M R C kN H V R R R kN V R R R kN ====⨯=←==⨯=→=--=--=←=+-=+-=→A 柱B 柱M 0k =0 N 0k =0 M 0k =0 N 0k =0 M 1k =-5.89⨯4.22=-24.86kN ⋅m M 1k =5.89⨯4.22=24.86kN ⋅m N 1k =0 N 1k =0M 2k =-5.89⨯4.22+118.47=93.61kN ⋅m M 2k =5.89⨯4.22-27.06=-2.20kN ⋅m N 2k =394.90kN N 2k =90.21kNM 3k =-5.89⨯12.12+118.47=47.08kN ⋅m M 3k =5.89⨯12.12-27.06=44.33kN ⋅m N 3k =394.90kN N 3k =90.21kN 吊车竖向荷载标准值作用下的排架结构内力图如图4.12所示。

⑷吊车横向水平荷载标准值作用下的内力计算不考虑厂房的空间作用。

T max 至牛腿顶面距离为1.4m ，至柱底（基础顶面）距离2. 1-1截面配筋为416，对称配筋；3-3截面配筋为420，对称配筋。

按构造要求上下柱箍筋均选用Φ8@200。

下柱交接处（见图5.2所示）。

⑵.荷载计算（动力系数为：1.5）上柱自重：g 1k =1.5×25×0.4×0.4=6.0kN/m 牛腿自重：g 2k =1.5×25×(0.4×1.0)=15.0kN/m 下柱自重：g 3k =1.5×25×0.1875=7.03kN/m ⑶.内力计算计算简图如图5.3（b ）：M 1k =6.0×4.222/2=53.43kN.mM 2k =6.0×(4.22+0.5)2/2+(15.0-6.0)×0.52/2=67.96kN.m M 3k =31.28kN.m受力图如下图所示：⑷.截面承载力验算对于截面1-1 b ×h=400mm ×400mm ，h 0=360mm ，s s A A '==8042mm ，f y =360N/2mm ，则截面承载力为：01()804360(36040)92.62 1.253.43u s y s M A f h a M kN m=-=⨯⨯-=>=⨯⋅对于截面2-2 b ×h=400mm ×900mm ，h 0=860mm ，s s A A '==12562mm ，f y =360N/2mm ，则截面承载力为：02()1256360(86040)370.77 1.267.96u s y s M A f h a kN m M kN m=-=⨯⨯-=⋅>=⨯⋅故两个截面均满足要求。

计算书一、结构方案设计1、厂房平面设计柱距为6m，横向定位轴线用①、②…表示，间距取为6m，纵向定位轴线用ⓐ、ⓑ、ⓒ表示，间距取跨度尺寸，即ⓐ~ⓑ轴线距离为18m，ⓑ~ⓒ轴线距离为24m。

为了布置抗风柱，端柱离开（向内）横向定位轴线600mm，其余排架柱的形心与横向定位轴线重合。

ⓐ~ⓑ、ⓑ~ⓒ跨的吊车起重量等于20t，ⓐ、ⓒ列柱初步采用封闭结合，纵向定位轴线与边柱外缘重合。

是否采用非封闭结合以及联系尺寸取多大，需根据吊车架外缘与上柱内缘的净空尺寸B₂确定。

B₂= λ-(B₁+B₃)应满足：B₂≥80mm Q≤50t对于20t吊车，B₁=260mm假设上柱截面高度400mm，则B₃=400mm对于ⓐ、ⓒ列柱，B₂=750-(260+400)=90mm>80mm,满足要求。

对于等高排架，中柱上柱截面形心与纵向定位轴线重合，吊车架外缘与上柱内缘净空尺寸能满足要求。

厂房长度66m，小于100m，可不设伸缩缝。

2、构件选型及布置(1)屋面构件①屋面板和嵌板屋面板的型号根据外加屋面均布面荷载（不含屋面自重）的设计值，查92G410(一)。

当屋架斜长不是屋面板宽1.5m的整数倍时，需要布置嵌板。

嵌板查92G410(二)荷载：两毡三油防水层 1.2 x 0.35 = 0.42KN/m²20mm 厚水泥砂浆找平层 1.2 x 0.02 x 20 = 0.48KN/m²屋面均布活载（不上人） 1.4 x 0.5 = 0.70KN/m²雪载 1.4 x 1.0 x 0.5 = 0.70KN/m²小计 1.60KN/m²采用预应力混凝土屋面板。

根据允许外加均布荷载设计值 1.60KN/m²，查图集，中部选用Y-WB-1Ⅱ，端部选用Y-WB-1ⅡS，其允许外加荷载1.99KN/m ²>1.60KN/m²，板自重1.40KN/m²。

《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度H、上柱高度Hu分l别为：H=12.4m+0.5m=12.9m，H=8.6m+0.5m=9.1mlHu=12.9m－9.1m=3.8m根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。

本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。

1.2 荷载计算1.2.1 恒载(1).屋盖恒载：两毡三油防水层0.35KN/m220mm厚水泥砂浆找平层20×0.02=0.4 KN/m2100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2一毡二油隔气层0.05 KN/m215mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2预应力混凝土屋面板（包括灌缝） 1.4 KN/m22.900 KN/m2天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN(2) 吊车梁及轨道重力荷载设计值：G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN(3）柱自重重力荷载设计值：上柱 G 4A = G 4B =1.2×4kN/m ×3.8m =18.24 KN 下柱 G 5A = G 5B =1.2×4.69kN/m ×9.1m =51.21KN各项恒载作用位置如图2所示。

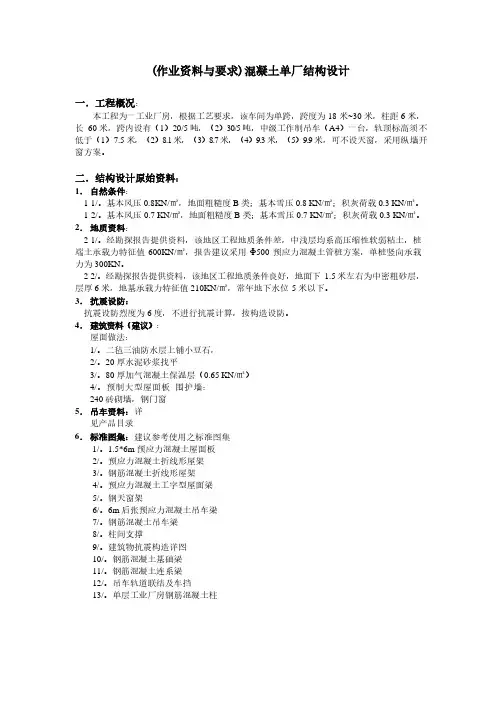

混凝土单层厂房结构课程设计设计资料一、工艺要求本工程为一工业厂房，根据工艺要求，该车间为单跨，跨度为18米，柱距6米，长60米，跨内设有20/5吨，中级工作制吊车（A4）一台，轨顶标高须不低于7.5米，可不设天窗，采用纵墙开窗方案。

建筑平立剖面示意图分别如下：二、建筑资料（1）屋面做法屋面做法自重（KN/㎡）序号1二毡三油防水层上铺小豆石0.35220厚水泥砂浆找平20×0.02=0.40 380厚加气混凝土保温层0.65（2）围护墙：240砖砌墙（3）门窗：钢门窗三、气象和地质条件基本风压0.6 KN/㎡，地面粗糙度B类；基本雪压0.6 KN/㎡；积灰荷载0.3 KN/㎡。

排架结构计算一、构件选型（一）屋面板（选用图集04G410—1）屋面荷载标准值为：二毡三油防水层上铺小豆石 0.35kN/ m220mm水泥砂浆找平层 20×0.02 = 0.4 kN/ m280mm厚加气混凝土保温层 0.65 kN/ m2屋面恒荷载总计 1.4 kN/ m2积灰荷载 0.3 kN/ m2雪荷载 0.6 kN/ m2屋面活载 0.5 kN/ m2屋面活荷载总计（计算时取雪荷载和屋面荷载较大值） 0.9 kN/ m2荷载组合 1.35×1.4+1.4×（0.9×0.3+0.7×0.6）=2.86 kN/ m2选Y-WB-3Ⅱ，允许荷载3.65 kN/ m2 >2.86 kN/ m2 满足要求。

（二）屋架（选用图集04G415—1）屋架以上荷载标准值为屋面恒荷载 1.4 kN/ m2屋面板自重 1.4 kN/ m2屋面板管缝重 0.1 kN/ m2屋面支撑 0.07 kN/ m2屋面恒荷载总计 2.97 kN/ m2屋架活荷载 0.9 kN/ m2荷载组合一：1.2×2.97+1.4×0.9=4.82 kN/ m2二：1.35×2.97+1.4×0.9×0.7=5.20 kN/ m2选用YWJ18—2Aa（无天窗，两端内天沟，自重65.5kN），允许荷载5.5 kN/ m2 >5.20 kN/ m2 满足要求。
