路基清淤及换填施工方案清淤及换填施工方案一、工程概况1、设计地层岩性情况说明我标段覆土为第四系全新统及更新统。
全系统主要分布于沿线冲沟，一般为冲、洪积成因，土层厚度一般为1.4-9.2m。
更新统主要分布于沿线岗丘等地势起伏不大处，一般为残坡积成因，土层厚度一般为0-5m。
全新统以种植土和粉质黏土为主，分布于沿线冲沟中大部分地段，冲、洪积成因。
更新统以粉质黏土为主，主要分布沿线的山坡上。
2、原设计清淤换填工程量我标段起至桩号：K57+500-K62+000，全长4.5km,工期24个月。
全线清淤换填桩号共用八段，清淤及换填的总方量为：22016m3。
二、不适宜土路基判别不适宜地基土以荷兰轻型动力触探仪判别不适宜土的范围和深度，再用标准轻型动力触探仪来检验和判别，不适宜土清除后的地基承载力。
基本要求如下：1、不适宜土路基施工前15天，通过开沟将地表水全部排干。
纵向排水沟沿红线拉通，并与当地水系相连，断面尺寸不小于1m*1m，红线范围内按间距小于10m标准开挖断面尺寸不小于0.3m（沟底宽）*0.6m（深）的“网络”排水沟。
荷兰动力触探试验在地表水排干后的第三个晴天进行。
2、对于每个不适宜土段，动力触探点的数量采用断面控制方式，断面间距一般控制在10m-20m之间，每个断面布置3-5个测试点，按路基范围左、中、右布置，点距15cm左右。
3、不适宜土深度的确定，按荷兰轻型动力触探仪确定不适宜土之后，再用标准轻型动力触探仪按承载力的标准进行验算，同时满足两个轻型动力触探标准的要求时，才允许进行下道工序（即回填）。
不适宜土的总深度为以上两项仪器检测深度之和。
三、软基清淤及换填方案1、清淤方案1）、测量放样：根据设计图纸按10-20m间距放路基填筑的坡脚桩和中桩，并写上桩号。
依触探试验判定的换填范围沿途撒上白灰网格线并立好控制木桩，同时在桩上标注好各点要挖除的深度。
清淤前后，在监理工程师全程旁站的情况下，用全站仪测量要清淤面积，用水准仪测量触探点原地面及清淤后的底面高程，两者差值就清淤的最终方量。
轻型动力触探仪操作规程一、前言轻型动力触探仪是一种常用于现场土壤勘探的设备，具有操作简单、准确快捷等特点。
本文档将介绍轻型动力触探仪的操作规程，以便操作人员正确、安全地使用该设备。
二、设备准备1.确保轻型动力触探仪处于正常工作状态，并且电池电量充足。
2.验证传感器和连接线的连接是否牢固，无松动现象。
3.检查电缆是否完好，无裂纹或磨损。
三、现场操作1.在操作前，请确认所在场地是否具备符合安全标准的条件，并严禁在危险区域使用设备。
2.根据实际情况选择合适的触探套管，并确保其安装牢固，避免触探过程中出现松动。
3.将轻型动力触探仪连接到电源，并按下电源开关，确保设备处于工作状态。
4.将触探仪的传感器插入触探套管，注意插入的深度要适合触探的需求。
5.按下设备上的启动按钮，开始进行触探操作。
四、操作步骤1.根据需要调整触探仪的下降速度。
可通过设备上的相应按钮进行调整，一般建议初始速度较慢，随后逐渐加快。
2.在触探过程中，观察设备上的测量数据，并及时记录。
常见的测量数据包括击击数、套管孔深度等。
3.当达到设计要求的触探深度时，按下停止按钮，设备会停止下降并锁止在当前位置。
4.在每次操作结束后，应及时清洁设备，避免污染和损坏。
五、操作注意事项1.严禁在设备工作时用手或其他物体接触传感器，避免发生触电等危险。
2.操作人员应站稳，并保持设备周围的区域整洁，避免绊倒和其他意外事故。
3.操作人员在操作过程中要严格按照操作规程进行操作，不得随意改变设备设置。
4.当设备出现异常情况时，应立即停止使用，并通知相关技术人员进行排查和修复。
5.在触探过程中，及时记录测量数据，确保数据的准确性和完整性。
六、设备维护1.定期检查设备的传感器和连接线是否完好，如发现异常应及时更换或维修。
2.设备在使用之前和之后应进行必要的清洁工作，避免污染和损坏。
3.存放设备时要防潮、防尘、防酸碱腐蚀，避免设备受损。
4.设备长时间不用时，应取下电池，并存放在干燥通风的地方，避免电池泄漏。

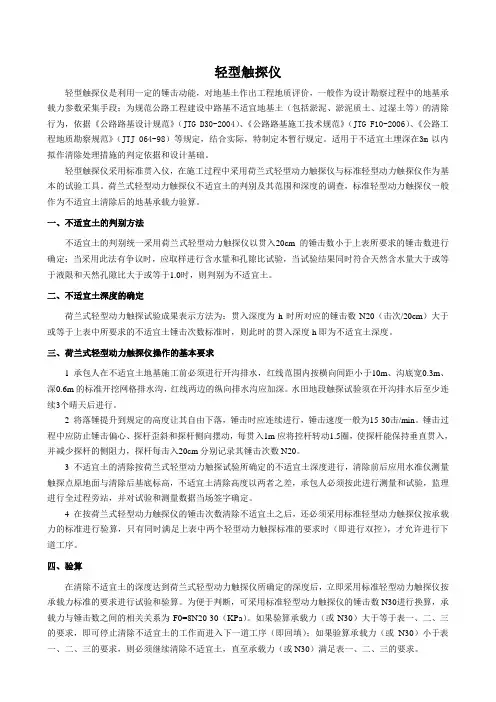

轻型触探仪轻型触探仪是利用一定的锤击动能，对地基土作出工程地质评价，一般作为设计勘察过程中的地基承载力参数采集手段；为规范公路工程建设中路基不适宜地基土（包括淤泥、淤泥质土、过湿土等）的清除行为，依据《公路路基设计规范》（JTG D30-2004）、《公路路基施工技术规范》（JTG F10-2006）、《公路工程地质勘察规范》（JTJ 064-98）等规定，结合实际，特制定本暂行规定。
适用于不适宜土埋深在3m以内拟作清除处理措施的判定依据和设计基础。
轻型触探仪采用标准贯入仪，在施工过程中采用荷兰式轻型动力触探仪与标准轻型动力触探仪作为基本的试验工具。
荷兰式轻型动力触探仪不适宜土的判别及其范围和深度的调查，标准轻型动力触探仪一般作为不适宜土清除后的地基承载力验算。
一、不适宜土的判别方法不适宜土的判别统一采用荷兰式轻型动力触探仪以贯入20cm的锤击数小于上表所要求的锤击数进行确定；当采用此法有争议时，应取样进行含水量和孔隙比试验，当试验结果同时符合天然含水量大于或等于液限和天然孔隙比大于或等于1.0时，则判别为不适宜土。
二、不适宜土深度的确定荷兰式轻型动力触探试验成果表示方法为：贯入深度为h时所对应的锤击数N20（击次/20cm）大于或等于上表中所要求的不适宜土锤击次数标准时，则此时的贯入深度h即为不适宜土深度。
三、荷兰式轻型动力触探仪操作的基本要求1 承包人在不适宜土地基施工前必须进行开沟排水，红线范围内按横向间距小于10m、沟底宽0.3m、深0.6m的标准开挖网格排水沟，红线两边的纵向排水沟应加深。
水田地段触探试验须在开沟排水后至少连续3个晴天后进行。
2 将落锤提升到规定的高度让其自由下落，锤击时应连续进行，锤击速度一般为15-30击/min。
锤击过程中应防止锤击偏心、探杆歪斜和探杆侧向摆动，每贯入1m应将控杆转动1.5圈，使探杆能保持垂直贯入，并减少探杆的侧阻力，探杆每击入20cm分别记录其锤击次数N20。
轻型动力触探试验方法轻型动力触探试验是一种快速、高效、经济的土壤工程勘察方法，主要用于测定土壤的承载力和地层的连续性。
该方法以轻型动力触探机为工具，通过向土壤中打入和取出一系列长度为1.5米的试验管，来分析土壤的物理力学性质。
1.钻孔准备：在勘察点选定好后，需要准备好钻孔。
首先，用桩丝或绳子标记出试验孔的中心点。
然后，用钻孔机进行勘探孔洞，直至达到设计的深度。
2.轻型动力触探机设置：将轻型动力触探机安装在试验孔洞中，机器应该与孔洞保持垂直。
3.触探开始：轻型动力触探机依次逐节校正与试验管。
试验管的长度通常为1.5米，并在顶部和底部各有5厘米的扩展。
校正后，试验管被连续驱动进入土壤中。
4.威力和驱动：在试验管合适的深度，可以选择用重锤进行击打来驱动试验管。
每次击打后，试验管进入土壤的长度会增加，同时记录击打次数和击打深度。
5.接触力测量：当试验管达到所需的深度后，需要选择一种适用的测量设备来测量试验管的接触力。
典型的方法是使用动力触发器和称重传感器。
6.试验管的取出：在完成测量后，试验管可以通过驱动器或推出器轻松地从土壤中取出。
如果试验管卡住了，可以使用提取器来取出。
7.数据处理：测量的接触力数据可以进一步分析和处理，以计算土壤的承载力和地层的连续性等土壤参数。
通常，这需要使用计算机程序进行数据处理。
1.高效快速：轻型动力触探试验是一种高效的勘察方法，可以在短时间内完成大量试验。
2.经济实用：相对于其他勘探方法，轻型动力触探试验成本较低，设备简单易于操作。
3.适应性强：轻型动力触探试验适用于不同类型的土壤和地层。
试验管的长度可以根据需要进行调整。
4.数据准确性高：通过使用先进的测量设备，轻型动力触探试验可以提供精确的接触力数据。
总结来说，轻型动力触探试验是一种快速、高效、经济的土壤工程勘察方法，通过测量试验管在土壤中的驱动深度和接触力，来分析土壤的承载力和地层的连续性。
该方法在土壤工程勘察中得到广泛应用，并且由于它的优点，成为了目前常用的一种方法。
