动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。

根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。

用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。

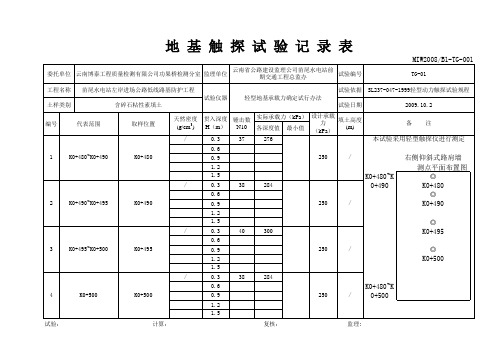

地基承载力实验工程名称：北京绕城公路城市化改造工程合同号：RC-A1 试验编号：/地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-008。

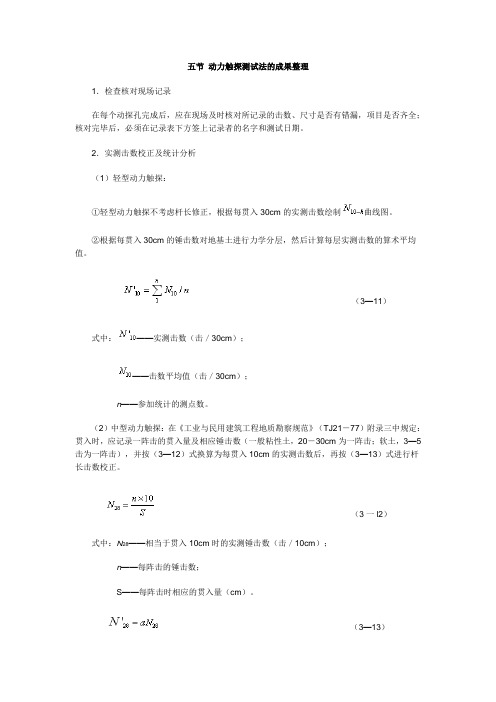

五节动力触探测试法的成果整理1．检查核对现场记录在每个动探孔完成后，应在现场及时核对所记录的击数、尺寸是否有错漏，项目是否齐全；核对完毕后，必须在记录表下方签上记录者的名字和测试日期。

2．实测击数校正及统计分析（1）轻型动力触探：①轻型动力触探不考虑杆长修正，根据每贯入30cm的实测击数绘制曲线图。

②根据每贯入30cm的锤击数对地基土进行力学分层，然后计算每层实测击数的算术平均值。

（3—11）式中：——实测击数（击／30cm）；——击数平均值（击／30cm）；n——参加统计的测点数。

（2）中型动力触探：在《工业与民用建筑工程地质勘察规范》（TJ21－77）附录三中规定：贯入时，应记录一阵击的贯入量及相应锤击数（一般粘性土，20－30cm为一阵击；软土，3—5击为一阵击），并按（3—12）式换算为每贯入10cm的实测击数后，再按（3—13）式进行杆长击数校正。

（3一l2）式中：N28——相当于贯入10cm时的实测锤击数（击／10cm）；n——每阵击的锤击数；S——每阵击时相应的贯入量（cm）。

（3—13）式中：——校正后的击数（击／10cm）；——杆长校正系数，见表3—2；N28——实测击数（击／10cm）。

表3—2中型动力触探杆长校正系数≤1 2 3 4 5 6 8 10 12 15 1.00 0.96 0.90 0.85 0.83 0.81 0.78 0.76 0.75 0.74注：为探杆长度（m）。

（3）重型、超重型动力触探：①铁路《动力触探技术规定》（TBJ8-87）中规定，实测击数应按杆长校正。

重型（）动力触探的实测击数，按下式进行校正：（3—14）式中：——校正后的击数（击／10cm）；——杆长击数校正系数，查表3--3；——实测击数（击／10cm）。

表3－3杆长击数校正系数口注：为探杆总长度（m）；本表可以内插取值。

超重型（）动力触探的实测击数，应先按公式（3－15）换算成相当于重型（）的实测击数，然后再按公式（3—14）进行杆长击数校正。

轻型动力触探试验方法 Jenny was compiled in January 2021轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。

（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。

（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。

轻型动力触探记录每贯入30cm的锤击数（N）。

10对轻型动力触探，当N>100或贯入15cm的锤击数超过50时，可终止试验。

10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。

表1N f（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。

(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标。

(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。

(4)本试验方法试用宇深度小于4米的土层。

轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。

（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。

（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。

N）。

轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试验。

对轻型动力触探，当10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。

参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。

表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。

(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。

(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。

(4) 本试验方法试用宇深度小于4米的土层。

动力触探经验公式汇总及地基承载力试验记录表，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。

动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。

根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。

用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。

地基承载力实验工程名称：北京绕城公路城市化改造工程合同号： RC-A1 试验编号： /地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号： S246NJ-LJ1 试验编号： C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号： C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号： S246NJ-LJ1 试验编号： J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号： J-LJ1-HD-CZL-008。

触探试验触探试验是一种常用的原位测试技术。

由于其设备简单、易于操作、使用效率较高，因而应用较为广泛。

在长期的工程实践中，积累了大量的试验数据和丰富的应用经验，测试成果较为可靠。

试验方法包括动力触探（DPT）、标准贯入（SPT）和静力触探（CPT）三类。

其基本方法是, 用动力冲击或静力将一个特制的探头, 按一定的速率贯入土层中，以剪切破坏的方式挤开土层。

根据探头所承受的贯入阻力，划分土层、确定土层的承载力和变形性等指标。

1动力触探试验（Dynamic penetration test）1概述动力触探试验是利用一定的锤击动能，将一定规格的圆锥探头贯入土体中，根据探头贯入土层的难易程度（贯入击数或贯入阻力的变化），测求土层工程地质性质的一种现场原位测试技术。

适用于一般粘性土、素填土、砂土、碎石土及各类强风化、全风化硬质岩石和软质岩石。

(1)动力触探试验的类型：根据锤击能量，动力触探试验分为轻型、重型及超重型三种（表1-1）。

表1-1 轻型、重型及超重型动力触探技术规格参数类型落锤重（kg）落距（cm）形状锥底面积（cm2）贯入记录量的符号主要适用岩土轻型10 50 实心圆锥12.6 贯入30cm锤击数N10 浅部的填土、砂土、粉土、粘性土重型63.5 76±2 实心圆锥43 贯入10cm锤击数N63.5 砂土、中密以下碎石土、极软岩超重型120 100 实心圆锥43 贯入10cm锤击数N120 密实和很密的碎石土、软岩标准贯入63.5 76±2 空心圆筒9.6 贯入30cm锤击数N 砂土、粉土、一般粘性土(2)动力触探试验的工程目的：动力触探试验指标主要用于以下工程目的：（a）测定地基土的强度及变形指标；（b）评价场地均匀性；（c）确定地基持力层及承载力；（d）检测地基加固与改良质量。

(3)动力触探试验的技术原理：动力触探的锤击能量，除消耗于锤与探杆的碰撞、探杆的弹性变形及探杆与孔壁的摩擦外，主要用于克服土层对探头的阻力。
