电机与拖动基础A卷

格式：doc
大小：43.50 KB
文档页数：4

上海电机学院继续教育学院
2017 学年上半年期末考试试卷A
(电机与拖动基础) 课程试卷
班级：成1672 学号：姓名：
(本卷考试时间90分钟)
题号一二三四五六总得分
题分
得分
一．填空题（共40分，每空格或每小题2分）
1、当T M﹥T L时,系统将_______当T M﹤T L时,系统将_____当T M=T L时,系统将________
2、负载转矩折算时应根据________原则进行,而转动惯量折算时应根据_________原则进行,
3、静态转矩是指_______________转矩而动态转矩是指_______________转矩
4、除直接起动外,直流电动机的起动方式有_________________,_____________两种
5、他励直流电动机的励磁电流减小,其他不变则它的理想转速将____________,而它的机械特
性曲线硬度_____________
6、三相异步电动机的转速为960 r/min,它的同步转速no=_________转差率S=________
7、二极三相异步电动机的同步转速no=_____八极三相异步电动机的同步转速no=_______
8、三相异步电动机的U N=380V,I N=20A,cosФN=0.85,ηN=0.92,则P N=_______
9、三相异步电动机的U N=380V,Tst=2T N若用Y-△降压起动,则负载转矩必须<____T N
10、三相异步电动机要反接制动时,只要___________________但必须控制制动时间
11、直流电动机的调速方法有_______________,______________,_____________等三种
12、三相笼型异步电动机的起动方式有__________,__________,__________,__________四种
13、伺服电动机有________和_____________两种,在控制系统中用作_______________,将电
信号转换为轴上的____________它的特点是______________,___________,________
14、直流力矩电动机的优点是__________________________________
15、测速发电机是一种把_______信号转换成_______信号的传感器,它有______和_____两种
16、变压器具有__________,_____________,____________,________等功能
17、已知变压器变比N1/N2=8,付方接电阻R=20Ω,拆算到原方的电阻R′=________
18、6000V/100V电压互感器二次侧读数为80V则一次侧实际值为____________
19、100A/5A电流互感器二次侧读数为3.5A则一次侧实际值为____________
20、四极三相异步电动机的转速为1440 r/min,它的转差率S=_____________
二．计算题（共60分，）
1图中已知齿轮齿数比分别为Z2/Z1=10,Z4/Z3=15,电动机、（共8分）
各齿轮及负载的飞轮惯量分别为
GD2M=500N.m2, GD21=50N.m2 GD22=80N.m2
GD23=200N.m2, GD24=300N.m2 GD2L=400N.m2
减速机构总效率η=0.9,且知负载转矩TL=600Nm求
(1)折算到电动机轴上的负载转矩
(2)折算到电动机轴上的系统的飞轮惯量
2. 已知某他励直流电动机的P N=15KW,U N=200V,n N=1800 r/min,ηN=0.92（共7分）
求(1)I N, T N (2)理想空载转速no, (3)画出它的机械特性曲线(4)I=200A时的转速n
3已知某他励直流电动机的P N=20KW,U N=Uf=220V,n N=2000 r/min,ηN=0.91
Ra=0.3Ω,Rf=100Ω
求(1)IN,TN (2)励磁电流If及励磁功率Pf (3)额定电流时的反电势E
(4)直接启动时的启动电流Ist（共7分）
4某三相四极异步电动机的P N=25KW,U N=220V,cosФN=0.85,ηN=0.88,nN=1380 r/min Tst/T N=2, Tm/T N=2.2 求(1)S N,I N,T N (2)Tst, Tm,（共7分）
5某三相异步电动机的P N=20KW,U N=380V,cosФN=0.85,ηN=0.88,n N=960 r/min
Tst/T N=2, Tm/T N=2.2 Ist/IN=6.5（共7分）
求(1)S N,I N,T N (2)Tst, Tm,Ist
(3)若用Y-△启动则启动时负载转矩T L最大为多少?
(4)若负载转矩T L=0.7TN,用降压起动则U最低可降为多少?
6某三相变压器,Y/Y型联接,380/220V,付方接Z=4+j4Ω的阻抗,求（共7分）
(1)原付方电流I1,I2(2)若变压器改接成Y/△,再求原付方电流I1,I2
7某信号源E=20V,内阻R0=3KΩ,负载电阻RL=8Ω,为使该负载从这信号源中获得最大功率,用一只变压器,求该变压器变比,并求其获得的最大功率和此时信号源输出的电流I1 （共7分）
8已知某他励直流电动机的P N=10KW,U N=300V,n N=1800 r/min,ηN=0.89,Ra=0.2Ω（共10分）求(1)要求静差度s≤0.2时的调速范围D(2)调至最低速时的输入电压U min和转速n min。

《电机与拖动》考试试题与答案

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

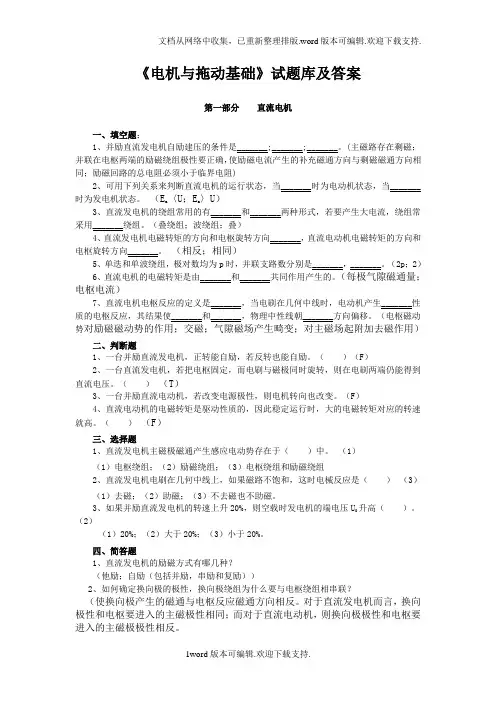

电机与拖动基础试题库及答案汇总

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

电机及拖动基础试卷和答案

《电机与电力拖动基础》试卷一《电机与电力拖动基础》试卷一一、一、填空题（每空1分，共20分）分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。

的关系。

2、直流电动机的起动方法有：电枢回路串电阻和降压起动。

3 3、、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的的大小，而与磁路的基本无关，其主基本无关，其主磁通与励磁电流成正比关系。

关系。

4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I 0减小，铁损耗P Fe 减小。

6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。

7、当s 在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。

8、三相异步电动机根据转子不同可分为笼型和绕线两类。

两类。

根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。

3. 电力拖动系统是由电力拖动系统是由电动机拖动机械机构工作的系统。

拖动机械机构工作的系统。

4. 直流电动机的励磁方式包括直流电动机的励磁方式包括他励、并励、串励和复励，其中，其中他励直流电动机更适合于电动机控制的场合。

5. 电机绕组有两种形式，分别为电机绕组有两种形式，分别为叠绕组和绕组和波绕组。

使用于高电压的为绕组。

使用于高电压的为波绕组，使用于大电流的为绕组，使用于大电流的为叠绕组。

绕组。

6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。

7. 直流电机在直流电机在主磁极之间常安装换向极改善换向。

换向极的位置恰好也是极之间常安装换向极改善换向。

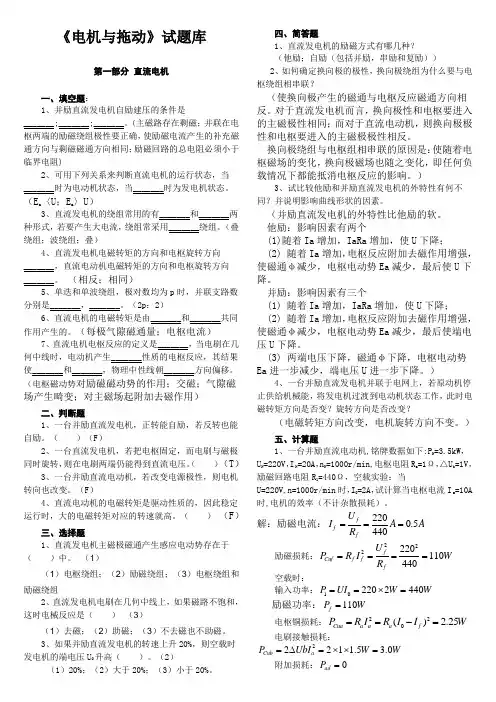

电机拖动基础试卷及答案

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
