2013年九年级物理全册_第十六章_电压_电阻_新人教版导学案

人教版九年级物理全16.1 电压导学案1. 电压的概念•电压是电能的一种形式，表示单位电荷在电场中获得或失去的能量。

•电压由电源提供，是电流产生的动力源。

2. 电势差与电压的关系•电势差指两个点之间的电势差别，表示单位正电荷从一个点到另一个点所获得或失去的能量。

•电势差就是电压。

3. 电压的单位•电压的国际单位是伏特(V)。

•1伏特等于1焦耳/库仑。

4. 电压的计算•电压的计算公式为：V = W/Q，其中V为电压，W为电学功，Q为电荷量。

•电学功的单位是焦耳(J)，电荷量的单位是库仑(C)。

5. 电压的性质•电压的正负表示电荷的流动方向，正表示电荷由正电势向负电势移动，负表示相反。

•电路中的电压使电荷在电路中产生电流。

6. 电压的测量•电压的测量仪器是电压表或电位计。

•电压表测量电压时，需要将它接入电路中，成为电路的一部分。

7. 电压的应用•电压是电路中的重要参数，用于控制电子设备的工作。

•电压可以控制电流的大小，从而影响电器的工作状态。

8. 电压的注意事项•在实际应用中，使用电压时需要注意安全。

•高电压可能造成电击或设备损坏，因此需要正确使用和维护电气设备。

以上是对人教版九年级物理全16.1 电压导学案的简要概括和介绍。

电压作为电能的一种形式，是电路中非常重要的参数。

理解和掌握电压的概念、单位、计算方法以及与电势差的关系，对于学习和应用物理知识都具有重要意义。

通过学习本导学案，相信大家对电压的概念和原理有了更深入的理解，能够更好地应用于实际生活和学习中。

图6-2S第十六章 电压 电阻第一节 电压导学目标知识点1.认识电压,知道电压的作用,电源是提供电压的装置;2.知道电压的单位,能对电压的不同单位进行换算;3.记住干电池、家庭电路及人体安全电压的电压值;4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数。

导学方法：讲授法、实验法 课 时：一课时 导学过程课前导学1、电压就是使电路中有的条件，电源的作用就是；2、电压的符号：；电压的单位：；简称：；符号：。

3、干电池两极间的电压为；家庭电路的电压为；对人体的安全电压为4、电压表是测量的仪表，有个接线柱，个量程，大量程是 V ，小量程是V ；电压表必须跟被测用电器联。

课堂导学一、 电压演示课本6.1-2实验，学生观察小灯泡的亮度一样吗？ 现象是：两个灯泡的亮度，1、电压：是的原因；电源就是的装置。

2、电压的单位有、、换算关系1V=KV 1mV=V 1mV=KV 3、1.5KV=V 3.6V=Mv 10KV=V 二、电压表拿出实验室用的电压表，回顾以前学过的电流表，学生说出看到了哪些内容？1、实验室电压表有个接线柱，标有“+”的接线柱与电源的极相连；标有“—”的接线柱与电源的相连。

2、电压表有个量程，大量程为V,分度值是V ；小量程为V,分度值是。

3、电压表必须跟被测用电器联；如右图所示。

4、在不知道被测电压的情况下，先用量程试触，若示数，则改用量程，若电压，则用。

5、回顾电流表的知识，归纳在电压表上的读数步骤：教师引导，学生归纳小结 课堂练习1．学生喜爱的便携式单放机通常需要的电压为6V ，它需要___节干电池___联使用，对人体安全的电压不高于__V ，我国家庭电路的电压为__V ． 2．下列有关电压的说法中，正确的是（ ）A ． 某电路中有电流，它的两端不一定有电压B ． 某电路两端有电压，电路中一定有电流C ． 自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的3．在图6-2所示的电路中，当开关S 断开时，下列说法中正确的是（ ）A ． 电源两端电压为零 B.电灯两端电压为零 C. 开关两端电压为零 D.以上说法都不正确4．小红在有关资料中查找出了几种电压值，你认为其中最大的是（ ）A.人体的安全电压B.洗衣机正常工作的电压C.手持移动电话电池的电压D.发生闪电时,云层间的电压6．图6-3是装有两节干电池的手电筒的结构示意图,要使手电筒正常工作,两节干电池正确的是( )课后练习1．下列关于电压的叙述正确的是 （ ） A ．人对人体的安全电压是36VB ．无论在任何情况下，一节干电池的电压都是1.5VC ．电压只能使自由电子发生定向移动D ．电压是使自由电荷发生定向移动形成电流的原因2．在“用电压表测电压”的实验中，某同学进行了以下的步骤A ．根据电路图正确连接电路；B ．正确读出所测量的电压数据，并记录；C ．了解电压表的量程，弄清每大格和每小格代表的电压值；D ．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______．3．如图6－1所示，在烧杯中加人盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个干电池．观察电压表指针的偏转与接线可知：这个电池的电压是_____V ，_____片是它的正极课后反思A B C D图6-3第二节串、并联电路电压的规律导学目标知识点：1、探究串联、并联电路中电压的规律。

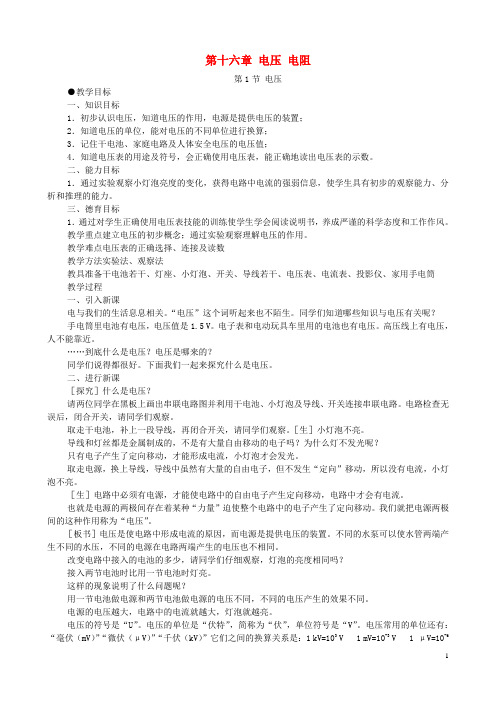

第十六章电压电阻第1节电压●教学目标一、知识目标1．初步认识电压，知道电压的作用，电源是提供电压的装置；2．知道电压的单位，能对电压的不同单位进行换算；3．记住干电池、家庭电路及人体安全电压的电压值；4．知道电压表的用途及符号，会正确使用电压表，能正确地读出电压表的示数。

二、能力目标1．通过实验观察小灯泡亮度的变化，获得电路中电流的强弱信息，使学生具有初步的观察能力、分析和推理的能力。

三、德育目标1．通过对学生正确使用电压表技能的训练使学生学会阅读说明书，养成严谨的科学态度和工作作风。

教学重点建立电压的初步概念；通过实验观察理解电压的作用。

教学难点电压表的正确选择、连接及读数教学方法实验法、观察法教具准备干电池若干、灯座、小灯泡、开关、导线若干、电压表、电流表、投影仪、家用手电筒教学过程一、引入新课电与我们的生活息息相关。

“电压”这个词听起来也不陌生。

同学们知道哪些知识与电压有关呢？手电筒里电池有电压，电压值是1.5 V。

电子表和电动玩具车里用的电池也有电压。

高压线上有电压，人不能靠近。

……到底什么是电压？电压是哪来的？同学们说得都很好。

下面我们一起来探究什么是电压。

二、进行新课［探究］什么是电压？请两位同学在黑板上画出串联电路图并利用干电池、小灯泡及导线、开关连接串联电路。

电路检查无误后，闭合开关，请同学们观察。

取走干电池，补上一段导线，再闭合开关，请同学们观察。

［生］小灯泡不亮。

导线和灯丝都是金属制成的，不是有大量自由移动的电子吗？为什么灯不发光呢？只有电子产生了定向移动，才能形成电流，小灯泡才会发光。

取走电源，换上导线，导线中虽然有大量的自由电子，但不发生“定向”移动，所以没有电流，小灯泡不亮。

［生］电路中必须有电源，才能使电路中的自由电子产生定向移动，电路中才会有电流。

也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动。

我们就把电源两极间的这种作用称为“电压”。

［板书］电压是使电路中形成电流的原因，而电源是提供电压的装置。

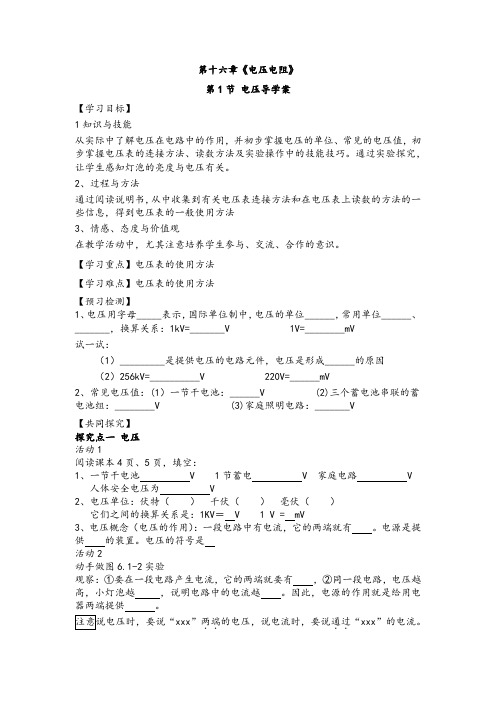

第十六章《电压电阻》第1节电压导学案【学习目标】1知识与技能从实际中了解电压在电路中的作用，并初步掌握电压的单位、常见的电压值，初步掌握电压表的连接方法、读数方法及实验操作中的技能技巧。

通过实验探究，让学生感知灯泡的亮度与电压有关。

2、过程与方法通过阅读说明书，从中收集到有关电压表连接方法和在电压表上读数的方法的一些信息，得到电压表的一般使用方法3、情感、态度与价值观在教学活动中，尤其注意培养学生参与、交流、合作的意识。

【学习重点】电压表的使用方法【学习难点】电压表的使用方法【预习检测】1、电压用字母_____表示，国际单位制中，电压的单位______，常用单位______、_______，换算关系：1kV=_______V 1V=________mV试一试：（1）_________是提供电压的电路元件，电压是形成______的原因（2）256kV=__________V 220V=______mV2、常见电压值：(1）一节干电池：______V (2)三个蓄电池串联的蓄电池组：________V (3)家庭照明电路：_______V【共同探究】探究点一电压活动1阅读课本4页、5页，填空：1、一节干电池V 1节蓄电V 家庭电路V人体安全电压为V2、电压单位：伏特（）千伏（）毫伏（）它们之间的换算关系是：1KV＝V 1 V = mV3、电压概念（电压的作用）：一段电路中有电流，它的两端就有。

电源是提供的装置。

电压的符号是活动2动手做图6.1-2实验观察：①要在一段电路产生电流，它的两端就要有，②同一段电路，电压越高，小灯泡越，说明电路中的电流越。

因此，电源的作用就是给用电器两端提供。

xxx”两端．．“xxx”的电流。

．．的电压，说电流时，要说通过探究点二怎样连接电压表活动3：观察电压表，阅读课本第5、6页。

电压表的电学元件符号：电压表使用规则：（1）电压表应该跟被测用电器联；（2）电流从接线柱流进，从接线柱流出；（3）被测电压不要超过电压表的；（在预先不知道被测电压的大约值的情况下，如果判定被测电压不会超过15V,可以先用，如果测得的电压不超过3V,为提高准确性，应改为量程测量。

16.3 电阻教学目标一、知识与技能1.通过观察和实验，初步学习电阻的概念、电阻的单位及其换算关系.2.知道电阻的大小跟导体的种类等因素有关.二、过程与方法1.通过观察和实验，探究电阻及影响电阻大小的因素，培养学生观察、分析、比较、概括的能力.2.通过学生探究活动，研究电阻大小与材料种类、长度、横截面积的关系，渗透研究问题的一种方法——控制变量法.三、情感态度与价值观通过多种活动形式，联系学生生活实际，培养学生对科学探索的热爱.教学重点电阻概念的建立.教学难点研究电阻大小与材料种类、长度、横截面积的关系教具演示用电流表、干电池组、开关、导线若干，电阻定律演示器教学过程一、复习旧知识、引入新课提问：什么叫导体？什么叫绝缘体？师：出示一段电线，问那里是导体？那里是绝缘体？生：电线芯是导体.电线芯的外面包了一层橡胶或塑料，是绝缘体.师：一般导线的芯到底是用什么材料做成的.生：是用铜做的.师：大家见过用钢、铁做芯的导线吗？---------师：常用的导线通常是用铜或铝做的，特别重要的用电设备的导线还要用昂贵的银来做.我们已经知道，钢、铁也是导体，又多又便宜，那么为什么不用钢铁来做导线呢？指出：这节我们就来学习这个问题二、新课教学1、电阻（1）表示导体对电流阻碍作用的大小演示实验：P14图6.3-1引出电流不同.设问:电流是否真的不同呢?有没有办法知道呢?按右图连接电路.先将铁丝接入电路，合上开关，观察电流表的示数,将铁丝换成长短、粗细相同的铜丝，合上开关，再观察电流表的示数师问：看到什么现象？生：接入铜丝比接入铁丝时电流大.师：比较两次电流的示数，实验中用的是相同的电池，也就是说电压相同，为什么两条导线中的电流不同呢？指出：导体能导电，但同时对电流又有阻碍作用.相同电压下，导线中电流不同，说明两条导线对电流的阻碍作用不同.在物理学中用“电阻”这个物理量来表示导体对电流阻碍作用的大小.师：在这里——相同电压下，接入铜丝的电流大，说明了什么问题？生：铜对电流的阻碍作用小即电阻小.师：相同电压下，接入等长、等粗的铁丝电流小，又说明了什么？生：等长、等粗的铁丝比铜丝的电阻大.（2）电阻的单位和换算.请同学们阅读材料P15，知道下述内容.电阻的符号：R电阻的单位：欧姆（O hm)简称欧符号Ω常用单位：千欧（kΩ）兆欧（MΩ） 1 kΩ=103 Ω 1 MΩ=106 Ω师：同学们对于电阻这个物理量已经有了一定的了解.在电子技术中，电路有时需要较小的电流、有时需要较大电流，因此经常用到具有一定电阻值的元件——电阻器来控制电流的大小，电阻器也叫定值电阻，它在电路图中的符号是“ ，（出示书图6.3-2所示各种电阻器实物）注意：这些电阻器，无论它们是否被连入电路，通过它们电流是多少，其阻值一般是不变的。

电压电阻【学习目标】1.认识电压，知道电压的作用，电源是提供电压的装置。

知道电压的单位：伏、千伏、毫伏等；2.知道电压的单位，并记住常用的电压值。

会进行电压单位换算；3.知道电压表的使用规则，会选量程，会连接电压表，会正确度数；4.通过实验探究，概括出串、并联电路中电压的关系。

5.知道电阻及其单位；知道电阻的大小跟哪些因素有关。

6.知道滑动变阻器的构造、原理、作用，会用滑动变阻器改变电路中的电流。

【知识网络】【要点梳理】要点一、电压1．电源的作用：给用电器提高电压。

2.符号：U3.单位：伏特，简称伏，符号是“V”。

4.其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

5.单位换算：要点诠释：1.电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

2.不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

要点二、电压表1.电压表：测量电压的仪表。

2.电路符号：3.电压表的使用：（1）电压表要并联在被测电路两端；（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出；（3）被测电压不要超过电压表的量程。

要点诠释：1.因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

2.不知道被测电压的情况下，如果判定被测电压不会超出15V，可以先选用最大测量值为15V的量程。

如果测得的电压不超过3V，为提高度数的准确性，可以改用最大测量值为3V的量程。

要点三、串、并联电路中电压规律：1.串联电路电压规律：串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

2.并联电路电压规律：并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。

人教版物理九年级全一册第十六章电压电阻第四节变阻器【学习目标】1.了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理；2.正确使用滑动变阻器改变电路中的电流。

【要点梳理】要点一：变阻器1．滑动变阻器：（1）电路符号：或者（2）构造：瓷筒、线圈、滑片、金属棒、接线柱。

（3）结构示意图：（4）变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻。

（5）铭牌：某滑动变阻器标有“50 1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A。

（6）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。

（7）连接方式：滑片向右移动电路图电阻变化电流变化左端变大变小左端变大变小右端变小变大右端变小变大不变不变整个电阻丝（相当于定值电阻）不变不变金属杆连入（相当于导线）（8）应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。

2.旋盘式电阻箱：（1）结构：两个接线柱、旋盘。

（2）变阻原理：转动旋盘，可以得到 0～9999.9之间的任意阻值。

（3）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。

3.插孔式电阻箱：（1）结构：铜块、铜塞，电阻丝。

（2）读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。

要点诠释：1、滑动变阻器使用方法：选、串、接、调。

即：根据铭牌选择合适的滑动变阻器；滑动变阻器要串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。

2、滑动变阻器的铭牌，告诉了我们滑片放在两端点时，变阻器连入电路的电阻；分析因变阻器滑片的变化引起的动态电路问题，关键搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。

3、滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值。

变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
