2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷

人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。

2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。

有些物质在温度很低时，电阻会变成零，这就是________现象。

3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。

4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。

5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。

若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。

6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。

(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。

8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。

(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。

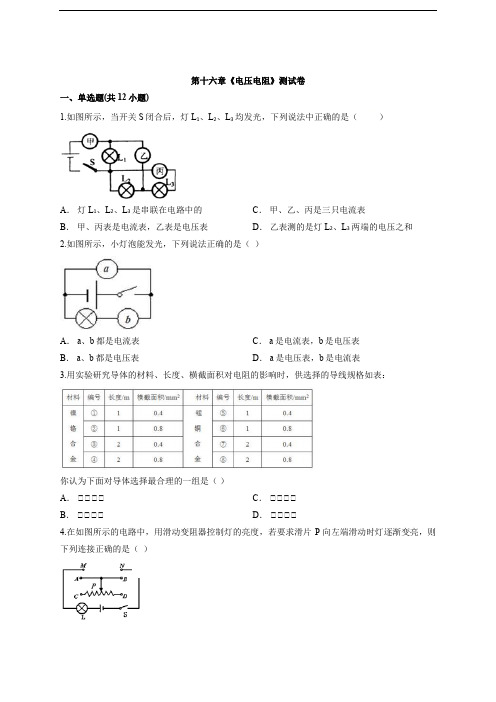

第十六章《电压电阻》测试卷一、单选题(共12小题)1.如图所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（）A ． 灯L 1、L 2、L 3是串联在电路中的B ． 甲、丙表是电流表，乙表是电压表C ． 甲、乙、丙是三只电流表D ． 乙表测的是灯L 2、L 3两端的电压之和2.如图所示，小灯泡能发光，下列说法正确的是（ ）A ． a 、b 都是电流表B ． a 、b 都是电压表C ． a 是电流表，b 是电压表D ． a 是电压表，b 是电流表3.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（ ）A． ①①①①B ． ①①①①C ． ①①①①D ． ①①①①4.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P 向左端滑动时灯逐渐变亮，则下列连接正确的是（ ）A ．M 接C ，N 接DB ．M 接A ，N 接BC ．M 接C ，N 接BD ．M 接A ，N 接D5.下面的几种叙述中，哪一种是并联电路的特征（ ） A ． 电路中每一处电流都相等 B ． 电路中任何一处断开都会引起断路C ． 各条支路上的电压都相等D ． 电路上各部分电路电压之和等于总电压6.在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ． 4.8V 、1.2VB ． 6V 、1.2VC ． 1.2V 、6VD ． 1.2V 、4.8V7.如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ．下列说法正确的是（ ）A ．I A ＞IB ＞IC B ．I A ＜I B ＜I CC ．U AB =U BC =U ACD ．U AC =U AB +U BC8.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）A ． 甲、乙、丙都是电流表B ． 甲、乙、丙都是电压表C ． 甲、乙是电压表，丙是电流表D ． 甲、丙是电流表，乙是电压表9.关于导体的电阻，下列说法正确的是（ ） A ． 长导线的电阻一定比短导线的电阻大B ． 粗导线的电阻一定比细导线的电阻大C ． 铜导线的电阻一定比铁导线的电阻大D ． 导线电阻的大小是由它的材料、长度、横截面积和温度决定的10.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ） A ． 先试触电压表的“3”“5”两接线柱 B ． 先试触电压表的“-”“3”接线柱C ． 先试触电压表的“-”“15接线柱”D ． 先试触电压表的“+”接线柱11.如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）A ．B ．C ．D ．12.如图示，已知两只灯泡L 1和L 2是串联的，则在①、①和①三个电表中（电流表或电压表）判断正确的是（ ）A ． ①是电流表，①和①是电压表B ． ①和①是电压表，①是电流表C ． ①和①是电流表，①是电压表D ． ①①和①都是电流表二、填空题(共3小题)13.如图所示，滑动变阻器标有“15Ω 1A”字样，表示该滑动变阻器的最大阻值是________，__________为1A.滑动变阻器是根据__________的原理制成的.14.导体对电流的_________作用叫电阻，用符号________表示，电阻的单位是_________用符号_________表示．15.如图电压表读数是 ______ V三、实验题(共1小题)16.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格 ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是______ （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律 ①减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是______ （选填“正确”或“错误”）的，原因是 ______ ．四、计算题(共3小题)17.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共1小题)20.在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联．答案解析1.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．2.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．3.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．4.【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路，滑片P向左滑动时CP段电阻丝的长度变小，电阻减小，电路中电流增大，灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.5.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．6.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．7.【答案】D【解析】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC8.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．9.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．10.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．11.【答案】C【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．A、电流表的正负接线柱接反了，不符合题意；B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；D、电压表与电阻串联，不符合题意.12.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表①为电流表，没有通过的电表①和①为电压表．13.【答案】15Ω；允许通过的最大电流；改变接入电路中电阻丝的长度来改变电阻【解析】每个滑动变阻器上都有一个铭牌，标识了该滑动变阻器的最大电阻和允许通过的最大电流，铭牌数值为“15Ω 1A” ，表示该滑动变阻器的最大阻值是15Ω，允许通过的最大电流为1A，滑动变阻器是根据改变接入电路中电阻丝的长度来改变电阻的原理制成的.14.【答案】阻碍；R；欧姆；Ω．【解析】导体对电流的阻碍作用叫电阻，符号为R；电阻的单位是欧姆，符号为Ω.15.【答案】7.5【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V. 16.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．17.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】【解析】两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表．。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

九年级物理第十六章单元检测卷(时间:80分钟 总分:80分)一、选择题(本大题共6小题，每小题3分，共18分.下列每小题给出的四个选项中只有一个选项正确)1.下列说法错误的是（ ）A.一节铅蓄电池电压为2VB.手机电池电压为3.7VC.人体的安全电压为36VD.家庭电路电压为220V2.下列关于导体电阻的说法正确的是（ ）A.长度长的导体，电阻一定大B.横截面积大的导体，电阻一定小C.导体的电阻由其两端的电压和通过的电流来决定D.导体的电阻与导体的材料、长度和横截面积等因素有关3.如图，当滑动变阻器滑片P 向右移动时，接入电路中电阻值变小的是（ ）A.B.C.D.4.小明在实验室里连接了如图所示的电路，对此电路的认识，下列说法正确的是（ ）A.两个小灯泡并联，电压表测电源电压B.两个小灯泡串联，电压表测灯L 2的电压C.若灯L 1短路，则电压表示数为零D.若灯L 2短路，则电压表示数为3V第4题图 第5题图5.用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（ ）A.该电路中不可以用小灯泡代替电流表判断电流强弱B.实验只需控制导体的材料相同C.该电路探究导体的电阻大小与导体长度关系D.根据图中的实验可以得出:导体电阻的大小与导体的材料有关6.如图圆圈为电流表或电压表，S 闭合后两灯均能发光，各表均有示数.下列说法正确（ ）A.①③④电流表②电压表B.①④电流表②③电压表C.①②④电流表③电压表D.①②③电流表④电压表二、填空题(本题共8小题，每空1分，共16分)7.教室里的日光灯之间是 (选填“串联”或“并联”)的，日光灯正常工作的电压是。

8.如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是，电压表测的是两端的电压。

第8题图第9题图9.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在铅笔芯的B端，这样做的目的是，金属夹向A端移动的过程中，电路中的电流将。

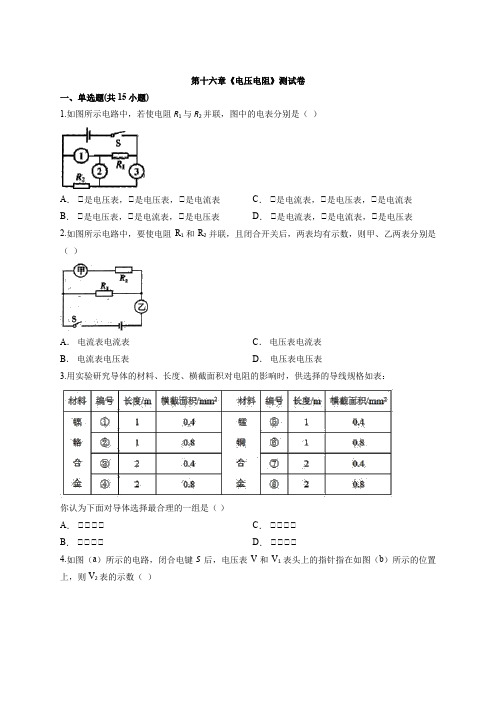

第十六章《电压电阻》测试卷一、单选题(共15小题) 1.如图所示电路中，若使电阻R 1与R 2并联，图中的电表分别是（ ）A ． ①是电压表，①是电压表，①是电流表B ． ①是电压表，①是电流表，①是电压表C ． ①是电流表，①是电压表，①是电流表D ． ①是电流表，①是电流表，①是电压表2.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）A ． 电流表电流表B ． 电流表电压表C ． 电压表电流表D ． 电压表电压表3.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（ ） A ． ①①①① B ． ①①①①C ． ①①①①D ． ①①①①4.如图（a ）所示的电路，闭合电键S 后，电压表V 和V 1表头上的指针指在如图（b ）所示的位置上，则V 2表的示数（ ）A ． 一定为0.4伏B ． 一定为2伏C ． 可能为9.2伏D ． 可能为6.8伏5.如图所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（ ）A ． 灯L 1、L 2、L 3是串联在电路中的B ． 甲、丙表是电流表，乙表是电压表C ． 甲、乙、丙是三只电流表D ． 乙表测的是灯L 2、L 3两端的电压之和6.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（ ） A ． 15V ，0.5V B ． 15V ，1VC ． 3V ，0.1VD ． 3V ，0.05V7.在如图所示的电路连接中，下列说法正确的是（ ）A ． 灯泡L 1和L 2并联，电流表测的是L 1支路的电流B ． 灯泡L 1和L 2并联，电压表测量的是电源电压C ． 灯泡L 1和L 2串联，电压表测的是L 2的电压D ． 灯泡L 1和L 2串联，电压表测的是L 1的电压8.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（ ） A ． 粗的大 B ． 细的大C ． 一样大D ． 无法确定9.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）A ． 甲、乙、丙都是电流表B ． 甲、乙、丙都是电压表C ． 甲、乙是电压表，丙是电流表D ． 甲、丙是电流表，乙是电压表10.如图所示，当开关闭合后，电压表测量灯泡L 1两端电压的电路图是（ ）A ．B ．C ．D ．11.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A 、B 和C 都是镍铬丝，D 是铜丝、E 是铁丝，下列说法正确的是（ ）A ． 实验中，电流表示数越大说明电阻越大B ． 该装置无法研究电阻与导体长度的关系C ． 该装置无法研究电阻与导体横截面积的关系D ． 在图示情况下，用导线连接B 、C 接线柱，电流表示数将变小 12.如图所示，两灯泡均能正常工作，下列说法正确的是（ ）A ． 1、2是电流表，3是电压表B ． 1是电压表，2、3是电流表C ． 1、2、3是电流表D ． 1是电流表，2、3是电压表13.图中各电路元件的连接均正确，甲、乙为两个电表，则（ ）A ． 甲为电流表，乙为电压表B ． 甲为电压表，乙为电流表C ． 甲、乙都为电流表D ． 甲、乙都为电压表14.如图所示的电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A ． 通过a 点的电流等于通过c 点的电流B ． 通过a 点的电流大于通过c 点的电流C ． 电压表测的是c 点的电压D ． 电压表测的是电源电压15.在下图中，关于a 、b 的说法正确的是（ ）A ． a 为电流表，b 为电压表B ． a 为电压表，b 为电流表C ． a 、b 都为电流表D ． a 、b 均为电压表二、填空题(共3小题)16.电视信号在天线上感应的电压约为0.1mV ，合 ______ V ．经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V ．17.导体对电流的_________作用叫电阻，用符号________表示，电阻的单位是_________用符号_________表示．18.小红家上月5日自来水表的读数为344m3，本月5日自来水表各指针的位置如图所示，所以一个月来她家用去____________m3水(读数到m3即可)，目前我国云南等地旱情严重，请你提出一个可行的节水倡议：____________．三、实验题(共3小题)19.导电性与什么因素有关[猜想与假设]地质温水的导电性与水的温度有关．[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．[进行实验]（1）按图组装实验装置．（2）测出水的温度并记录．（3）闭合开关， ______ 并记录，（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤，[收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．[分析与论证]实验结论： ______ ．20.在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：猜想1：导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关；如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d 的长度为0.5m；a、b的横截面积相同，长均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______ 的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟 ______ 的关系，结论是： ______ ．21.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】C【解析】在图中，要想电路中R1和R2并联，则①内必须填相当于开路的电压表，而①和①分别与R1和R2串联，必须填入相当于导线的电流表．2.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．3.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．4.【答案】C【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．5.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．6.【答案】A【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．7.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．8.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．9.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．10.【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．11.【答案】B【解析】A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接导体阻值越小，故A错误；B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．12.【答案】B【解析】由电路图可知，1表并联在电路两端，故为电压表；2、3串联在电路中，故为电流表，故B正确，ACD错误．13.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．14.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.15.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．16.【答案】10-4；不高于36V；220.【解析】因为1mV=10-3V，所以0.1mV=0.1×10-3V=10-4V；只有不高于36V的电压才是安全的；家庭电路的电压为220V.17.【答案】阻碍；R；欧姆；Ω．【解析】导体对电流的阻碍作用叫电阻，符号为R；电阻的单位是欧姆，符号为Ω.18.【答案】12；用淘米水浇花．【解析】小红家本月5日水表的字数为：1000m3×0+100m3×3+10m3×5+1m3×6+0.1m3×0=356m3．一个月来她家用水为356m3-344m3=12m3．生活中节约用水的方法：控制水龙头开关至中小水量，及时关水；提倡使用面盆洗脸、洗手；间断放水淋浴．搓洗时应及时关水；用淘米水浇花；衣物要集中洗涤，减少洗衣次数；使用洗涤水、洗衣水冲刷厕所等方法．19.【答案】温度计；（3）观察电流表的示数；（4）温度；图像见下图，地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好【解析】要测量水的温度一定要用温度计，所以缺少的实验器材是温度计．水的导电性可通过电流表的示数得出，要改变水温，就要用加热器给水加热，其他条件不变，改变水的温度，重复（2）、（3）步骤；电流随温度变化的图像如图所示：实验结论：地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好．20.【答案】（1）a、c；（2）材料；在长度和横截面积都相同时，材料不同的导体电阻不同．【解析】（1）要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；（2）a、b的长度、横截面积都相同，材料不同，所以a、b可以探究电阻与材料的关系．结论是在长度和横截面积都相同时，材料不同的导体电阻不同；21.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

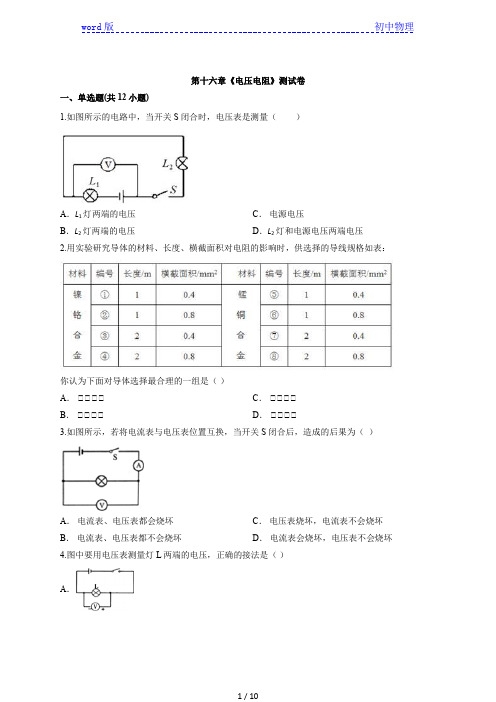

word版初中物理第十六章《电压电阻》测试卷一、单选题(共12小题)1.如图所示的电路中，当开关S闭合时，电压表是测量（）A．L1灯两端的电压B．L2灯两端的电压C．电源电压D．L2灯和电源电压两端电压2.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（）A． ①①①①B． ①①①①C． ①①①①D． ①①①①3.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏4.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．5.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．b、c B．a、d C．a、b D．c、d6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．7.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大8.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1 B． L2C． L1L2总电压D．电源和L19.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．10.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9 B． 1：1C． 3：2 D． 2：311.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小12.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大二、填空题(共3小题)13.一节普通干电池的电压为______ 伏．在如图中，A端为干电池的______ 极（选填“正”或“负”）．14.在探究串联电路的电压关系时，小明同学设计的实验电路如图所示．他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，你认为这种接法是______ （选填“正确”或“不正确”）的，理由是 ______ ．15.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为______ V．三、实验题(共1小题)16.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______ ．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．四、计算题(共3小题)17.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共1小题)20.在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路．答案解析1.【答案】B【解析】电压表侧电压时，应当并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压；2.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．3.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．4.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．5.【答案】B【解析】A、选择的接线柱b、c，滑动变阻器连入bP段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B、选择的接线柱a、d，滑动变阻器连入aP段，滑片P向右移动时，连入电路的电阻变大．符合题意．C、选择的接线柱a、b，滑动变阻器相当于定值电阻(ab段)，连入电路的电阻不变．不符合题意．D、选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．6.【答案】D【解析】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．7.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；8.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．9.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．10.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.11.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．12.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．13.【答案】1.5；正【解析】一节干电池的电压为1.5V．干电池的正极为碳棒，顶端有一个金属帽，负极为锌筒．14.【答案】不正确；电压表正负接线柱接反．【解析】（1）用电压表正确地测量了灯泡L1两端的电压．说明A和电压表的负接线柱相连，B和电压表的正接线柱相连．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．这样电流从电压表的负接线柱流入，正接线柱流出，所以这种做法不正确．15.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．16.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．17.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】【解析】由电路图可知，要使两灯泡都能正常工作，则两灯泡应该并联，则左边的圈应为电流表，中间的圈应为电压表，如图所示．。

第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的2.在下图中，关于a、b的说法正确的是（）A． a为电流表，b为电压表B． a为电压表，b为电流表C． a、b都为电流表D． a、b均为电压表3.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．4.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等5.关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．两表都不能将两接线柱直接接到电源的两极上C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压7.下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压8.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线9.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A．不变B．变大C．变小D．不能判定10.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表11.小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（）A．该电压表的测量范围是3～15VB．该电压表可以测出电压值C．该电压表没有正接线柱D．该电压表不能测出电压值12.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的13.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和14.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表15.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（）A． ①①①①B． ①①①①C． ①①①①D． ①①①①二、填空题(共3小题)16.如图所示电路中，闭合开关S时，电压表V的示数为1V，电流表A1的示数为0.4A，电流表A2的示数为0.1A，则通过L1的电流为 ______ A，L2两端的电压为 ______ V．17.小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 ______ ．18.电阻是导体对电流的______ 作用，50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是 ______ ．三、实验题(共3小题)19.在“探究影响导体电阻大小的因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和 ______ 都相同、长度不同的多根金属丝，实验数据记录如表所示：请你分析表中数据，归纳出电阻R与导体长度L的关系式：R= ______ ．20.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．21.在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：猜想1：导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关；如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d 的长度为0.5m；a、b的横截面积相同，长均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______ 的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟 ______ 的关系，结论是： ______ ．四、计算题(共3小题)22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？答案解析1.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．2.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．3.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．4.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．5.【答案】B【解析】A、电流表和电压表使用前应校零，此选项正确；B、电流表不能直接接在电源上，此选项错误；C、为读数准确和保护电表，应该用大量程试触，此选项正确；D、电流表和电压表都应使电流从正接线柱流入，从负接线柱流出，此选项正确．6.【答案】B【解析】从电路图中可以看出，电压表并联在L2两端，因此当开关S闭合后，电压表测量L2两端的电压．7.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．8.【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．9.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．10.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．11.【答案】D【解析】根据表盘可知，电压表为双量程电压表，“-”为公共接线柱，当使用“-”、“3”时，量程为0～3V；当使用“-”、“15”时，量程为0～15V；使用“3”、“15”两个接线柱不能测出电压值．12.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．13.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．14.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．15.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．16.【答案】0.3；1．【解析】由电路图可知，两灯泡并联，电流表A1测干路电路，电流表A2测L2支路的电流，电压表测L1两端的电压．（1）因并联电路中干路电流等于各支路电流之和，所以，L1的电流：I1=I-I2=0.4A-0.1A=0.3A；（2）因并联电路中各支路两端的电压相等，所以，L1两端的电压：U1=U=U V=1V．17.【答案】U2=6V-U1．【解析】从表格数据中可以看出U1+U2=6V，这就是电源电压，根据串联电路的分压关系可知R2两端的电压U2与R1两端的电压U1的关系为：U2=6V-U1．18.【答案】阻碍；50Ω．【解析】电阻是导体对电流的阻碍作用，电阻是导体本身的一种性质，它的大小与电压的高低，电流的大小以及开关是否闭合均无关系．19.【答案】横截面积；（7Ω/m）•L．【解析】为了探究电阻大小跟导体长度的关系，应该选择材料和横截面积都相同、长度不同的多根金属丝进行实验；由表中数据知，在导体材料与导体横截面积不变的情况下，导体的电阻阻值与导体长度成正比；设R=kL，将表中的R=2.1Ω，L=0.3m代入得：2.1Ω=0.3m×k，则k=7Ω/m，则R=（7Ω/m）•L．20.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．21.【答案】（1）a、c；（2）材料；在长度和横截面积都相同时，材料不同的导体电阻不同．【解析】（1）要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；（2）a、b的长度、横截面积都相同，材料不同，所以a、b可以探究电阻与材料的关系．结论是在长度和横截面积都相同时，材料不同的导体电阻不同；22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

第十六章《电压电阻》测试卷一、单选题(共15小题)1.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压2.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A．电流表电流表B．电流表电压表C．电压表电流表D．电压表电压表3.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数4.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表5.如图所示的各电路图中，电流表和电压表的使用均正确的是（）A．B．C．D．6.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大7.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A．整理器材，结束实验B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值8.如图示，已知两只灯泡L1和L2是串联的，则在①、①和①三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，①和①是电压表B．①和①是电压表，①是电流表C．①和①是电流表，①是电压表D．①①和①都是电流表9.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系10.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等11.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数12.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．13.如图，当滑片P向A端移动时，下列判断正确的是（）A．通过电阻器的电流变小B．通过灯泡的电流不变C．电流表的示数变小D．变阻器接入电路中的电阻变小14.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表15.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和二、填空题(共3小题)16.电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器______ （填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将______ 和______ （填相应的字母）接入电路．17.用电压表测电压时，让电压表与被测用电器______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______ 测量值．18.在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为______ 线．给大功率用电器供电的导线，应该选择横截面积较______ （选填“大”、“小”）的铜芯导线，目的是为了______ ．三、实验题(共3小题)19.毛刚同学按如图所示的电路进行实验，得到下列的实验数据．（1）由图可知L1、L2连接方式是______ ；（2）由表中的实验数据中A1、A2的示数可得出结论______ ；（3）由表中的实验数据V1、V2、V3的示数可得出结论______ ．20.在探究串、并联电路规律的实验里，王大海进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．①分三次接入电流表，分别测量A、B、C三点的电流并记入表二．请你评估：（1）表一的测量结果有一个是错误的，错误的是______ ，判断的依据是______（2）表二的测量结果是否可能？谈谈你的观点．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的______ 有关．（4）选用导线______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.2.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．3.【答案】A【解析】（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压．故V示数等于V1示数，等于V2示数，故A正确、B错误；（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．4.【答案】A【解析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．A．甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B．甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C．甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D．甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合．5.【答案】D【解析】A、电流表并联在电源两端，会烧坏电流表．此选项错误；B、电压表与灯泡串联，无法测量灯泡两端电压．此选项错误；C、电流没有从电流表的“+”接线柱流入，从“-”接线柱流出．此选项错误；D、电表连接方法及电流方向正确．此选项正确．6.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；7.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；8.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表①为电流表，没有通过的电表①和①为电压表．9.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.10.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．11.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．12.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C 错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.13.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.14.【答案】C【解析】如果两灯泡串联，电流从电源正极依次通过两灯泡和乙表回到电源负极，因此乙为电流表，甲、丙为电压表；如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，所以在四个选项中只有C说法是有可能的，其它选项都不正确．15.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．16.【答案】串；A；B．【解析】音响中用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中的电流，达到调节收音响音量的目的．所以电位器应与扬声器串联．顺时针方向旋转调节旋纽时，提高音量，即使扬声器电流变大，电阻变小，由图中A和B接入电路．17.【答案】并；最大．【解析】电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值．18.【答案】火；大；减小导线的电阻．【解析】家庭电路中，红色作为火线；给大功率的用电器供电时，电路中电流较大，为了降低导线上电能的损失，因此选择电阻比较小的导线，所以是横截面积较大的铜线．19.【答案】（1）串联；（2）串联电路中处处电流相等；（3）串联电路中总电压等于各部分电压之和．【解析】（1）根据电路图可知，L1、L2顺次连接，因此L1与L2串联；（2）由表格数据可知，电流表A1表示数和A2示数均为0.5A，故可得结论：串联电路中各处的电流相等；（3）由表格数据可知，电压表V的示数等于电压表V1和V2的示数之和，故可得结论：串联电路中总电压等于各部分电压之和．20.【答案】（1）U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC跟U AB与U AC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC跟U AB 与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

第十六章《电压电阻》测试卷一、单选题(共12小题)1.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）A．因铁线坚硬，应选铁线B．因铝线易于架设，应选铝线C．因铁较便宜，应选铁线D．因铝线电阻小，应选铝线2.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表3.如图所示电路，下例说法正确的是（）A．只闭合S1时，R1、R2并联B．同时闭合S1、S2时，R2、R3串联C．只闭合S1时，两电压表示数相等D．同时闭合S1、S2时，两电压表示数不相等4.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L15.下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流6.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏7.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．导线较粗的电阻大B．若它们粗细相同，则导线较长的电阻大C．导线较细的电阻大D．若它们长度相同，则导线较粗的电阻大8.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比9.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断10.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A．整理器材，结束实验B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值11.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．12.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能二、填空题(共3小题)13.录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．14.如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．15.如图所示，滑动变阻器标有“15Ω 1A”字样，表示该滑动变阻器的最大阻值是________，__________为1A.滑动变阻器是根据__________的原理制成的.三、实验题(共1小题)16.文文同学在“探究滑动变阻器的作用”实验中：[设计并进行实验]（1）实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有______ 种正确接法；“20Ω”指的是______ 接线柱间的电阻值，“2A”指的是______（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱 ______ （选填“A”或“B”）．[得出结论]（3）滑动变阻器的作用是： ______ 从而改变灯泡的亮度．[实验拓展]滑动变阻器的阻值可以在0~20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验．（4）按电路图连接好实物电路，连线时注意断开开关．（5）闭合开关S，移动滑动变阻器的滑片，观察______ ，当它们示数______ 时，则此时滑片位置就是它的中点位置，这是利用串联 ______ 原理来判断的．四、计算题(共3小题)17.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？18.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．五、作图题(共1小题)20.在如下的电路图中填上恰当的电表答案解析1.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．2.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．3.【答案】B【解析】（1）只闭合S1时，R1、R2、R3依次连接即为串联，电压表V1测R2两端的电压，电压表V2测R1与R2两端的电压之和，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数大于V1的示数，故AC错误；（2）同时闭合S1、S2时，R2、R3依次连接即为串联，电压表V1、V2均测R2两端的电压，则两电压表示数相等，故B正确，D错误．4.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．5.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．6.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．7.【答案】B【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确．在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．8.【答案】B【解析】根据电路图可知，电压表V1测量AC间的电压，电压表V2测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V1和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；D、因为当C左右移动时，电压表V1和电压表V2的示数同时发生变化，无法控制电压一定，故不能探究电压一定时，电流与电阻成反比．9.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．10.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；11.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．12.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用13.【答案】变小．【解析】电位器的实质是一个滑动变阻器，与用电器串联，当旋转音量开关，使电位器连入电路中的电阻变小时，电路中的电流变大，从而使声音变大．14.【答案】3204；0～9999．【解析】（1）第一个转盘下面的乘数是1000，指的是该转盘对应的数字在千位上，指针指在数字3上，即为3000欧．同理可分别读出百位、十位、个位的值，分别是200欧、0欧、4欧．因此此时电阻箱的示数是3204欧．（2）当电阻箱的指针都指向转盘上的数字0时，此时电阻箱接入电路的阻值最小：零．当电阻箱的指针都指向转盘上的数字9时，此时电阻箱接入电路的阻值最大：9999欧．所以电阻箱的电阻变化范围是0～9999欧．15.【答案】15Ω；允许通过的最大电流；改变接入电路中电阻丝的长度来改变电阻【解析】每个滑动变阻器上都有一个铭牌，标识了该滑动变阻器的最大电阻和允许通过的最大电流，铭牌数值为“15Ω 1A” ，表示该滑动变阻器的最大阻值是15Ω，允许通过的最大电流为1A，滑动变阻器是根据改变接入电路中电阻丝的长度来改变电阻的原理制成的.16.【答案】（1）4；A、B；允许通过的最大电流为2A；（2）A；（3）改变电路中的电流；（5）电压表示数；相等；分压．【解析】（1）要把有4个接线柱的滑动变阻器接入电路中两个接线柱，则有4种有效的接法，分别是：AC、AD、BC、BD．当把A、B接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值为2A．（2）把电源、小灯泡、开关连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明电路中的电流变小，滑动变阻器接入电阻变大，如果选择了一个上接线柱，由图可知，下接线柱应该选择A；滑动变阻器的作用是通过改变接入电路中电阻，改变电路中的电流，从而改变小灯泡的亮度；闭合开关S，移动滑动变阻器的滑片，观察两电压表示数大小，根据串联电路分压特点可知，当两电压表示数相等时，此时滑片位置就是它的中点位置．17.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．18.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．19.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.20.【答案】【解析】电流表相当于导线，与用电器串联测量电路电流；电压表相当于断路，与用电器并联测量两端电压．由图知，上面的电表与电阻串联，所以是电流表；下面的电表与电阻并联，所以是电压表．如图所示．。
