第16章 《电压和电阻》 知识点第1节 电压1．电压的作用和符号(1) 电压是形成电流的原因。
(电压使电路中自由电荷发生定向移动形成电流)电源的作用就是给用电器提供电压。
(电池的正极的聚集正电荷，负极聚集负电荷)(2) 电压符号：“U ”2．电路中获得持续电流的条件：(缺一不可)⎧⎨⎩电路中有电源电路两端有电压；电路是连通的闭合（即）（即）回路。
表达：“”“”⎧⎨⎩在表达电压时，要说某用电器两端的电压；在表达电流时，要说通过某用电器的电流。
(通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念，这种方法是“类比法”)3．电压的国际单位：V (“伏特”，简称“伏”)电压的常用单位还有：k V (千伏) ；mV (毫伏) 换算关系：33110001010.00110kV V V mV V V⎧⎪⎨⎪⎩＝＝＝＝45．电压的测量 (1) 测量电压：电压表(也叫伏特表) 电压表有0～3V 和0～15V 两个量程，读数时，要看清选择的量程，才能准确读数。
认清各量程的分度值。
甲电压表读数为：2.5V 乙电压表读数为：12V(2) 电压表的使用规则① 电压表要并联在被测电路两端；② 电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏；(“＋”入“－”出：标有“－”号的接线柱靠近电池的负极；另一个接线柱靠近电池的正极) ③ 被测电压不能超过电压表的最大量程；(被测电压超过电压表的最大量程时，测不出电压值，且会烧坏电压表)01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩测量时，先选～量程，用开关试触，若被测电压在间可测量；量程的选择：若被测电压小于则换用～的量程；若被测电压大于则换用更大量程的电压表。
(备注：电压表可以直接连在电源两端，此时电压表测得是电源电压；)7．利用电流表、电压表判断电路故障① 电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：电压表损坏；或 电压表接触不良；或 与电压表并联的用电器短路。

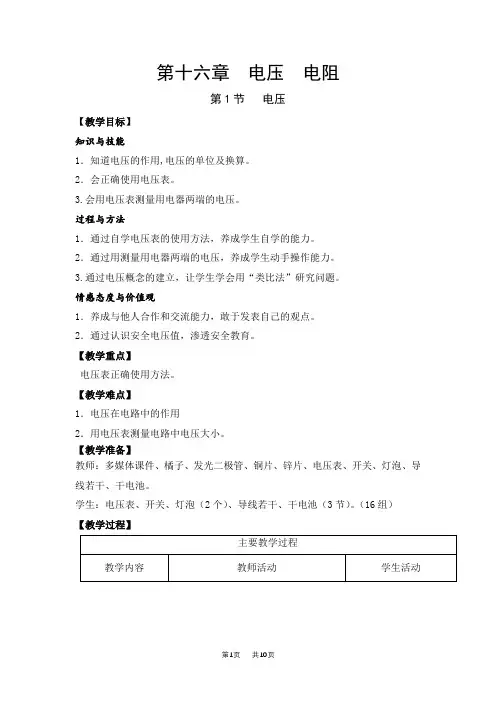

第十六章电压电阻第1节电压【教学目标】知识与技能1．知道电压的作用,电压的单位及换算。
2．会正确使用电压表。
3.会用电压表测量用电器两端的电压。
过程与方法1．通过自学电压表的使用方法，养成学生自学的能力。
2．通过用测量用电器两端的电压，养成学生动手操作能力。
3.通过电压概念的建立，让学生学会用“类比法”研究问题。
情感态度与价值观1．养成与他人合作和交流能力，敢于发表自己的观点。
2．通过认识安全电压值，渗透安全教育。
【教学重点】电压表正确使用方法。
【教学难点】1．电压在电路中的作用2．用电压表测量电路中电压大小。
【教学准备】教师：多媒体课件、橘子、发光二极管、铜片、锌片、电压表、开关、灯泡、导线若干、干电池。
学生：电压表、开关、灯泡（2个）、导线若干、干电池（3节）。
（16组）【教学过程】回答：说明橘子能提供实验目的：改变小灯泡的亮度。
2.电流的形成甲图 乙图[设疑]1、在甲图中把活塞打开后，有水流形成吗？水能持续流动吗？ 2、在乙图中安装了抽水机后，把活塞打开后，水能持续流动吗？3.要想得到持续的水流，谁起了重要作用？[结论]：抽水机—水压—水流（二）电流的形成在丙图中，开关闭合后，灯泡发光。
[思考]：1.灯泡发光谁在起作用？2.在电路中要形成持续的电流要具备什么条件？[结论]：电源—电压—电流[结论]：电路中得到持续的电流的条件：① 有电源，② 电路是通路 [深入理解]：综上学习，总结一下水流与电流的形成二者之间有什么相似之处。
[方法指导]：由于水流的形成与电流的形成很相似，这种研究问题的方法在物理学中叫“类比法”。
（设计意图：用水流的形成要有水压类比到电流的形成要有电压。
用类比的方法讲解，学生比较容易理解，轻松突破难点。
）小组讨论后回答： 1、在甲图中把活塞打开后，有水流形成，但是水流不是持续的。
2、在乙图中把活塞打开后，由于有抽水机的作用，左侧的水压始终大于右边的水压，所以一直有持续的水流形成。
第十六章电压电阻第一节电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数：在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：①电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；②并联电池组的电压跟每节电池的电压相等。
第二节串、并联电路电压的规律串联电路两端的总电压等于各部分电路两端电压之和。
教学设计：新2024秋季九年级人教版物理全一册《第十六章电压电阻第1节电压》一、教学目标（核心素养）1.物理观念：理解电压的概念，掌握电压是形成电流的原因，能够识别电路中的电压源。
2.科学思维：通过类比、实验等方法，培养学生抽象思维、逻辑推理和实验探究能力。
3.科学探究：通过设计并实施简单的电路实验，观察电压对电流的影响，体验科学探究的过程。
4.科学态度与责任：培养严谨的科学态度，认识到电压在日常生活和科学技术中的重要性，树立安全用电的意识。
二、教学重点•电压的概念及其物理意义。
•理解电压是形成电流的原因。
三、教学难点•抽象理解电压作为电势差的物理本质。
•通过实验观察理解电压与电流的关系。
四、教学资源•多媒体课件（包含电压概念讲解、电路图示例、实验演示视频）。
•实验器材：干电池、小灯泡、开关、导线、电压表、电流表（可选，用于高级探究）。
•教材及配套习题册。
五、教学方法•讲授法：结合多媒体讲解电压的基本概念。
•类比法：通过水位差与电压的类比，帮助学生理解电压的物理意义。
•实验探究法：通过电路实验，观察电压对电流的影响，加深对电压概念的理解。
•讨论交流法：组织学生讨论电压在实际生活中的应用，促进知识迁移。
六、教学过程1. 导入新课•生活实例引入：展示手电筒、遥控器等日常用品，提问：“这些电器是如何工作的？是什么力量驱动了电流？”引出电压的概念。
2. 新课教学2.1 电压的概念•讲解：介绍电压是电路中电势能的差异，是形成电流的原因。
通过水位差与电压的类比，帮助学生理解电压的物理意义。
•多媒体展示：展示电路图，标注电压源，说明电压在电路中的作用。
2.2 电压的测量•介绍仪器：简要介绍电压表的使用方法，强调电压表并联在电路中测量电压。
•模拟实验（或视频播放）：演示使用电压表测量干电池两端电压的过程，记录数据并分析。
2.3 电压与电流的关系•理论阐述：解释在电阻一定的情况下，电压越大，电流越大；电压越小，电流越小。

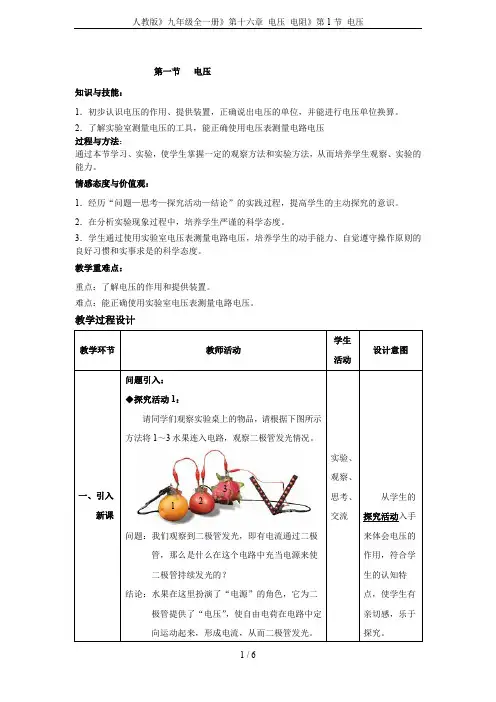

第一节电压
知识与技能：
1．初步认识电压的作用、提供装置，正确说出电压的单位，并能进行电压单位换算。
2．了解实验室测量电压的工具，能正确使用电压表测量电路电压
过程与方法：
通过本节学习、实验，使学生掌握一定的观察方法和实验方法，从而培养学生观察、实验的能力。
情感态度与价值观：
1．经历“问题—思考—探究活动—结论”的实践过程，提高学生的主动探究的意识。
2．在分析实验现象过程中，培养学生严谨的科学态度。
3．学生通过使用实验室电压表测量电路电压，培养学生的动手能力、自觉遵守操作原则的良好习惯和实事求是的科学态度。
教学重难点：
重点：了解电压的作用和提供装置。
难点：能正确使用实验室电压表测量电路电压。
教学过程设计
3
1 2
(3)连：①电压表必须与被测用电器并联。

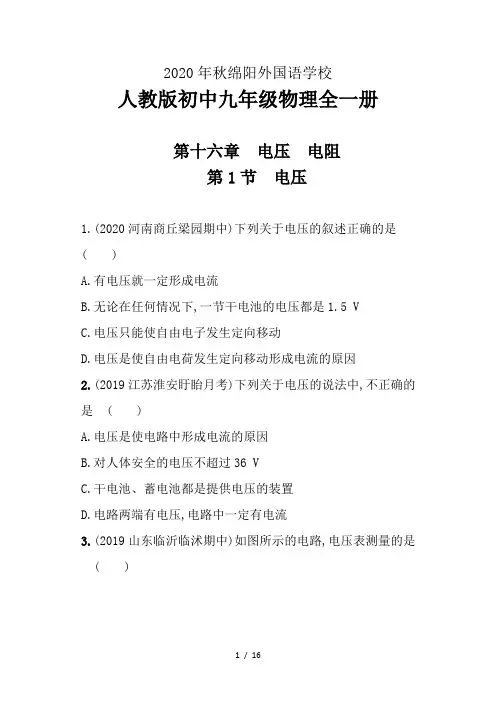

2020年秋绵阳外国语学校人教版初中九年级物理全一册第十六章电压电阻第1节电压1.(2020河南商丘梁园期中)下列关于电压的叙述正确的是 ( )A.有电压就一定形成电流B.无论在任何情况下,一节干电池的电压都是1.5 VC.电压只能使自由电子发生定向移动D.电压是使自由电荷发生定向移动形成电流的原因2.(2019江苏淮安盱眙月考)下列关于电压的说法中,不正确的是 ( )A.电压是使电路中形成电流的原因B.对人体安全的电压不超过36 VC.干电池、蓄电池都是提供电压的装置D.电路两端有电压,电路中一定有电流3.(2019山东临沂临沭期中)如图所示的电路,电压表测量的是 ( )A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2的总电压D.电源的电压4.(2020江苏淮安淮阴月考)如图所示,小丽正准备将一电表接入电路中,她这是要测量电路中的 ( )A.电阻B.电流C.电压D.电荷5.(2020独家原创试题)有一位同学认为电压表的使用这样说①电压表使用时再将表的指针调零;②电压表测量电流时,必须与被测电路串联;③电压表测量电压时,必须与被测电路串联;④被测电压值可以超出电压表所选量程的最大测量值;⑤电压表不能用来直接测量电源电压;⑥将电压表接入电路时,注意电流必须从“+”接线柱流入。
你认为关于电压表的以上说法中,正确的是 ( )A.①④⑤⑥B.③④⑤⑥C.③⑤⑥D.⑥6.(2020山东肥城期中)如图所示,能正确地测出电阻R1两端电压的电路是 ( )7.(2020宁夏吴忠利通期中)关于电源、电压和电流的关系,以下说法正确的是 ( )A.有电压就同时有电源和电流B.有电源就同时有电压和电流C.有电流就同时有电源和电压D.若同时有电源和电压就一定有电流8.(2020河南长葛期中)在一次用0~3 V和0~15 V两个量程的电压表测电压时,电压表的“-”接线柱已接入电路,在用0~15 V量程试触时,指针位置如图所示,则下一步操作中正确的是 ()A.接入电压表的c接线柱再读数B.接入电压表的b接线柱再读数C.断开开关,接入电压表的c接线柱,闭合开关读数D.断开开关,接入电压表的b接线柱,闭合开关读数9.(2020江苏无锡江阴华士片期中)如图,各元件完好。
人教版物理九年级16.1《电压》教案一. 教材分析电压是电学的基础概念之一，对于九年级学生来说，电压的理解和掌握具有重要意义。
《电压》这一节内容主要介绍了电压的定义、电压的单位、电源、电压的作用等内容。
通过这一节的学习，学生可以对电压有更深入的了解，为后续的电路学习打下基础。
二. 学情分析九年级的学生已经具备了一定的物理基础，对于电学知识有一定的了解。
但在电压这一概念的理解上，可能会存在一定的困难，如电压与电流、电阻的关系等。
因此，在教学过程中，需要注重引导学生理解电压的概念，并通过实例让学生感受电压的存在。
三. 教学目标1.让学生理解电压的定义，知道电压的单位。
2.让学生了解电源的作用，理解电压在电路中的重要性。
3.培养学生观察、思考、分析和解决问题的能力。
四. 教学重难点1.电压的概念及其作用。
2.电压与电流、电阻的关系。
五. 教学方法采用问题驱动法、实例教学法、小组合作法等，激发学生的学习兴趣，引导学生主动探究，培养学生的动手能力和团队协作能力。
六. 教学准备1.教学PPT。
2.实验器材：电源、电阻、灯泡、电线等。
3.教学素材：相关实例和问题。
七. 教学过程1.导入（5分钟）利用PPT展示生活中常见的电压现象，如闪电、电池等，引导学生关注电压，激发学生的学习兴趣。
2.呈现（10分钟）介绍电压的定义、单位，并通过实例讲解电压的作用。
同时，引导学生思考电压与电流、电阻的关系。
3.操练（15分钟）分组进行实验，让学生亲自测量电源、电阻、灯泡等元件的电压，加深对电压概念的理解。
4.巩固（5分钟）针对实验结果，引导学生进行分析，总结电压在电路中的作用。
5.拓展（10分钟）引导学生思考电压在生活中的应用，如家用电器、电动车等，并讨论电压过高或过低可能带来的问题。
6.小结（5分钟）对本节课的内容进行总结，强调电压的概念及其在电路中的重要性。
7.家庭作业（5分钟）布置相关练习题，让学生巩固所学知识。
8.板书（5分钟）总结本节课的主要内容，方便学生复习。
人教版九年级物理全一册 161电压课件一、教学内容本节课我们将学习人教版九年级物理全一册第十六章“电压”的内容。
详细内容包括：电压的定义、单位、测量方法以及电压与电流、电阻的关系。
具体章节为第十六章第一节。
二、教学目标1. 让学生理解电压的概念，掌握电压的单位和测量方法。
2. 使学生了解电压与电流、电阻之间的关系，并能运用欧姆定律进行分析。
3. 培养学生的实验操作能力，提高学生运用物理知识解决实际问题的能力。
三、教学难点与重点重点：电压的概念、电压的测量方法以及电压与电流、电阻的关系。
难点：电压与电流、电阻关系的理解，欧姆定律的应用。
四、教具与学具准备1. 教具：电压表、电流表、电阻器、电源、导线等。
2. 学具：每组一套实验器材，包括电压表、电流表、电阻器、电源、导线等。
五、教学过程1. 实践情景引入：通过展示一个简单的电路，让学生观察电路中电流的产生，进而引出电压的概念。
2. 知识讲解：(1) 电压的定义：电压是电势差的简称，表示单位正电荷从高电势移动到低电势时所做的功。
(2) 电压的单位和测量：电压的单位是伏特（V），测量工具是电压表。
(3) 电压与电流、电阻的关系：根据欧姆定律，电压（U）等于电流（I）与电阻（R）的乘积，即U=IR。
3. 例题讲解：讲解一道应用欧姆定律计算电压的例题。
4. 随堂练习：让学生进行实验操作，测量不同电阻下的电压，并计算电流。
六、板书设计1. 电压的定义、单位、测量方法。
2. 欧姆定律：U=IR。
3. 例题及解答。
七、作业设计1. 作业题目：计算给定电阻和电流下的电压。
答案：根据欧姆定律，U=IR计算得出。
2. 作业题目：分析电路图中电压、电流、电阻的关系。
答案：根据电路图，运用欧姆定律分析电压、电流、电阻之间的关系。
八、课后反思及拓展延伸1. 反思：本节课学生对电压的概念、电压的测量以及电压与电流、电阻的关系掌握情况。
2. 拓展延伸：引导学生思考电压在实际生活中的应用，如家庭电路、电器等，提高学生的物理素养。
